GIC 12V-4-23 C Professional - Měřicí zařízení BOSCH - Bezplatný návod k obsluze

Typ produktu	Inspekční kamera
Značka	Bosch
Model	GIC 12V-4-23 C Professional
Velikost obrazovky	4,3 palce
Rozlišení obrazovky	800 × 480 px
Rozlišení kamery	1 280 × 720 px (snímky JPG)
Kapacita interního úložiště	Až 30 snímků
Zorné pole	75°
Zaostřovací vzdálenost	30 – 80 mm
Maximální svítivost (LED)	200 lx (při 50 mm)
Průměr hlavice kamery	8,3 mm
Délka ohebného kabelu	1,5 m
Minimální poloměr ohybu kabelu	25 mm
Napájení	Lithium-iontový akumulátor 12 V (GBA 12V...) nebo adaptér pro 4 AA baterie (LR6/NiMH)
Výdrž (s akumulátorem 2,0 Ah)	Přibližně 8 h
Výdrž (s alkalickými AA bateriemi)	Přibližně 3 h
Hmotnost	0,37 kg
Rozměry (D × Š × V)	242 × 140 × 66 mm
Stupeň krytí (tělo)	IP54
Stupeň krytí (hlavice a kabel)	IP67
Provozní teplota	-10 °C až +50 °C
Skladovací teplota	-20 °C až +50 °C
Hlavní funkce	Vizuální inspekce, snímkování, digitální zoom, nastavitelné LED osvětlení, indikátor horní strany
Údržba a čištění	Čistěte měkkým vlhkým hadříkem; nepoužívejte čisticí prostředky ani rozpouštědla
Bezpečnost	Nedívejte se přímo do LED; zabraňte kontaktu vody s tělem; dodržujte bezpečnostní pokyny pro baterie/akumulátory
Náhradní díly a opravitelnost	Opravu provádějte v autorizovaném servisu Bosch; náhradní díly jsou k dispozici na www.bosch-pt.com

Často kladené otázky - GIC 12V-4-23 C Professional BOSCH

Jak zapnout a vypnout inspekční kameru?

Pro zapnutí stiskněte tlačítko Zap/Vyp (6) nebo středové tlačítko (9). Pro vypnutí podržte tlačítko Zap/Vyp (6) stisknuté, dokud se obrazovka nevypne. Pokud po určitou dobu nestisknete žádné tlačítko, kamera se automaticky vypne.

Jaké typy baterií mohu použít s adaptérem na baterie?

Můžete použít jednorázové alkalické manganové baterie (4 × 1,5 V LR6/AA) nebo dobíjecí NiMH baterie (4 × 1,2 V HR6/AA). Vložte je do dodaného adaptéru na baterie podle směru vyznačeného na víčku.

Jak přenést fotografie z kamery do počítače?

Připojte zapnutou kameru k počítači pomocí přiloženého USB Type-C® kabelu. Otevřete Průzkumník souborů a vyberte jednotku 'Bosch_GIC'. Zkopírujte nebo přesuňte soubory. Před odpojením kabelu jednotku bezpečně odpojte.

Co dělat, když je interní paměť plná?

Zobrazí se žluté nebo červené varování. Vymažte soubory z interní paměti jejich přenesením do počítače nebo smazáním v hlavní nabídce (možnost 'Smazat' nebo 'Formátovat'). Funkce resetu také vymaže všechny soubory.

Jaký je význam stupně krytí IP67 pro hlavici a kabel?

IP67 znamená, že hlavice a kabel kamery jsou chráněny proti dočasnému ponoření do vody (až 1 m po dobu 30 minut) a proti prachu. Tělo neponořujte (pouze IP54).

Mohu použít inspekční kameru k čištění ucpaných trubek?

Ne, inspekční kamera není určena k čištění trubek ani k pokládání nebo tahání kabelů. Slouží pouze k vizuální kontrole těžko přístupných nebo tmavých míst.

Jak vyčistit kameru po použití ve špinavém prostředí?

Pečlivě očistěte kameru a příslušenství měkkým vlhkým hadříkem. Nepoužívejte čisticí prostředky ani rozpouštědla. Tělo nikdy neponořujte do vody. Pravidelně čistěte optiku (4), abyste předešli vzniku chloupků.

Kdy a jak vyměnit vestavěnou knoflíkovou baterii?

Knoflíková baterie (CR2450) slouží k uchování času. Pokud datum a čas již nejsou ukládány, je baterie vybitá. Výměnu musí provést autorizované servisní středisko Bosch. Nepokoušejte se ji vyměnit sami.

Jaké příslušenství je součástí kamery?

Dodávané příslušenství zahrnuje zrcátko (27), háček (26) a magnet (25), které se montují na hlavici kamery. Součástí je také adaptér na baterie (15) a USB Type-C kabel (18). Akumulátor (14) může být prodáván samostatně.

Co dělat v případě chybového hlášení na obrazovce?

Zkontrolujte zprávu: žluté nebo červené varování značí plnou paměť (vymažte soubory). 'Chyba v interní paměti' vyžaduje restart. Pokud problém přetrvává, kontaktujte autorizované servisní středisko Bosch.

NÁVOD K OBSLUZE GIC 12V-4-23 C Professional BOSCH

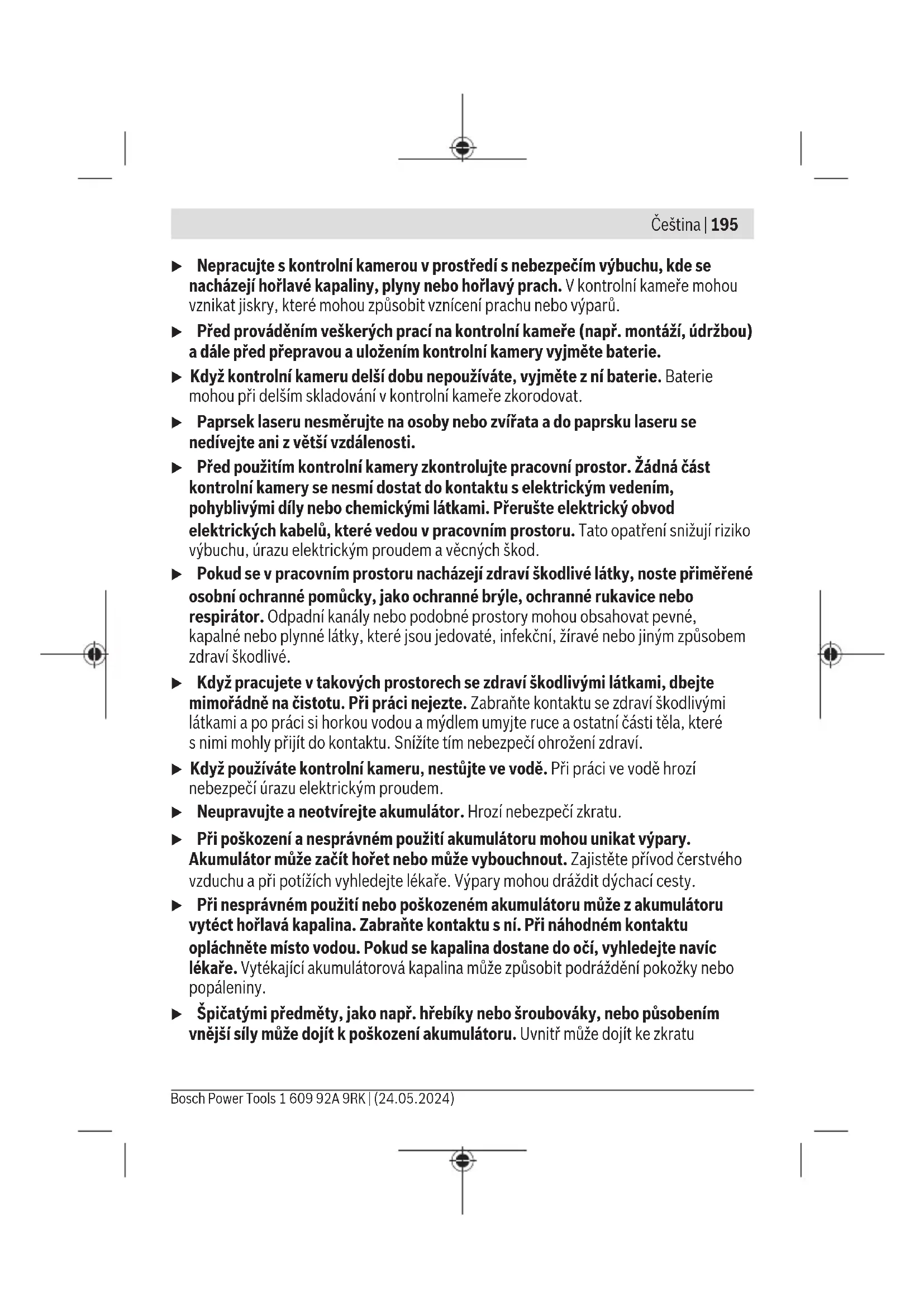

Bezpečnostní upozornění

Přečtěte si a dodržujte veškeré pokyny. Pokud se kontrolní kamera nepoužívá podle těchto pokynů, může to negativně ovlivnit ochranná opatření, která jsou integrovaná v kontrolní kameře. TYTO POKYNY DOBŘE USCHOVEJTE.

Kontrolní kameru svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tím bude zajištěno, že zůstane zachovaná bezpečnost kontrolní kamery.

▸ Nepracujte s kontrolní kamerou v prostorách s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyn nebo hořlavý prach. V kontrolní kameře mohou vznikat jiskry, které mohou způsobit vznícení prachu nebo výparů. ▸ Před prováděním veškerých prací na kontrolní kameře (např. montáži, údržbou) a dále před přepravou a uložením kontrolní kamery vyjměte baterie. Když kontrolní kameru delší dobu nepoužíváte, vyjměte z ní baterie. Baterie mohou při delším skladování v kontrolní kameře zkorodovat. Paprsek laseru nesměrujte na osoby nebo zvířata a do paprsku laseru se nedívejte ani z větší vzdálenosti. ▸ Před použitím kontrolní kamery zkontrolujte pracovní prostor. Žádná část kontrolní kamery se nesmí dostat do kontaktu s elektrickým vedením, pohyblivými díly nebo chemickými látkami. Přerušte elektrický obvod elektrických kabelů, které vedou v pracovním prostoru. Tato opatření snižují riziko výbuchu, úrazu elektrickým proudem a věcných škod. ▸ Pokud se v pracovním prostoru nacházejí zdraví škodlivé látky, noste přiměřené osobní ochranné pomůcky, jako ochranné brýle, ochranné rukavice nebo respirátor. Odpadní kanály nebo podobné prostory mohou obsahovat pevné, kapalné nebo plynné látky, které jsou jedovaté, infekční, žíravé nebo jiným způsobem zdraví škodlivé. Když pracujete v takových prostorech se zdraví škodlivými látkami, dbejte mimořádně na čistotu. Při práci nejezte. Zabraňte kontaktu se zdraví škodlivými látkami a po práci si horkou vodou a mýdlem umyjte ruce a ostatní části těla, které s nimi mohly přijít do kontaktu. Snížíte tím nebezpečí ohrožení zdraví. Když používáte kontrolní kameru, nestůjte ve vodě. Při práci ve vodě hrozí nebezpečí úrazu elektrickým proudem. Neupravujte a neotvírejte akumulátor. Hrozí nebezpečí zkratu. ▸ Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. ▸ Při nesprávném použití nebo poškozeném akumulátoru může z akumulátoru vytéct hořlavá kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud se kapalina dostane do očí, vyhledejte ihned lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny. Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu

a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.

Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár. ▷ Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněn před nebezpečným přetížením. ▷ Akumulátory nabíjejte pouze pomocí nabíječek, které jsou doporučeny výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátoru, existuje nebezpečí požáru, pokud se bude používat s jinými akumulátory.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

VAROVÁNÍ

Zajistěte, aby se knoflíková baterie nedostala do rukou dětem. Knoflíkové baterie jsou nebezpečné.

▷ Knoflíkové baterie se nikdy nesmí spolknout ani dostat do jiných tělních otvorů. Pokud máte podezření, že došlo ke spolknutí knoflíkové baterie nebo že se knoflíková baterie dostala do jiného tělesného otvoru, okamžitě vyhledejte lékaře. Spolknutí knoflíkové baterie může během 2 hodin způsobit vážné vnitřní poleptání a smrt.

Nedávejte magnetické příslušenství do blízkosti implantátů a jiných lékařských přístrojů, např. kardiostimulátorů nebo inzulínové pumpy. Magnety příslušenství vytvářejí pole, které může negativně ovlivnit funkci implantátů nebo lékařských přístrojů.

Nedávejte magnetické příslušenství do blízkosti magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů příslušenství může dojít k nevratným ztrátám dat.

Řiďte se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Digitální kontrolní kamera je vhodná pro kontrolu špatně přístupných nebo tmavých prostor. Po montáži dodaných pomůcek na hlavu kamery je vhodná také pro pohybování drobnými a lehkými předměty (např. malými šrouby) a jejich odstraňování. Digitální kontrolní kamera se nesmí používat k lékařským účelům. Rovněž není vhodná pro odstraňování ucpání trubek nebo pro vtahování kabelů.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje k vyobrazení kontrolní kamery na stránkách s obrázky.

(1) Kabel kamery (2) Hlava kamery (3) Světlo v hlavě kamery (4) Čočka kamery (5) Displej (6) Tlačítko zapnutí/vypnutí (7) Tlačítko nahoru (8) Tlačítko vlevo (9) Prostřední tlačítko (10) Tlačítko dolů (11) Tlačítko vpravo (12) Tlačítko pořízení snímku (13) Ruční přístroj (14) Akumulátor (15) Adaptér pro baterie AA (16) Horní kryt (17) Zásuvka USB Type-C (18) Kabel USB Type-C (19) Otvor (20) Pouzdro adaptéru pro baterie

198 | Čeština

(21) Odjišťovací tlačítko (22) Krytka adaptéru pro baterie (23) Přípojka kamery (24) Aretace kabelu kamery (25) Magnet (26) Hák (27) Zrcátko

a) Toto příslušenství není standardní součástí dodávky. b) USB Type-C® a USB-C® jsou chráněné značky organizace USB Implementers Forum.

Indikační prvky

(a) Ukazatel stavu funkce Up Indication (b) Ukazatel směru funkce Up Indication (c) Ukazatel stavu nabití akumulátoru/baterií

Technické údaje

Digitálné kontrolné camera GIC 12V-4-23 C
Číso výrobku	3 601 B41 5..
Velikost displeje " 4,3
Rozlišení displeje px 800 × 480
Rozlišení kamery/obrázkovych souborůA)B)	px 1 280 × 720
Formát screenshot.JPG
Max. počet obrázků v interní paměti 30
Zorné poleA)C)	°
Ohnisková vzdálenostA)	mm 30-80
Max. svítivost světla v hlavě kameryA)D)	lx 200
Max. doba ponořeni hlavy/kabelu kamery v naftě, motorovém oleji, etylalkoholu, benzínu, AdBlue®a slané vodě (obsah soli 26,5%)A)	min 30
Napájení
- akumulátor (lithium-ionový) 12 V
- baterie (alkalicko-manganové) (s adaptérem pro baterie)	4× 1,5 V LR6 (AA)

Digitální kontrolní kamera GIC 12V-4-23C

- akumulátory (NiMH, s adaptérem pro baterie) 4×1,2 V HR6 (AA)
Záložní napájení pro uložení Času
- knoflíková baterie CR2450 (3 V, lithiová
	baterie)
- Životnost baterie cca. roky 3
Doba provozu ccaE)
- s akumulátorem (lithium-iontovým)F)	h 8
- S bateriemi (alkalicko-manganovými) h 3
- s akumulátory (NiMH, 1,2 V) h 3,5
HmotnostG)	kg 0,37
Rozměry (délka × šířka × výška)F)	mm 242 × 140 × 66
Prüměr hlavy kameryA)	mm 8,3
Délka kabelu kameryA)	m 1,5
Nejmensí poloměr ohybu kabelu kamery mm 25
Krytí ručniho pristroje (bez akumulátoru/adaptéru pro baterie)		IP54
Krytí hlavy kamery a kabelu kameryA)		IP67
Doporučená teplota prostředí prí nabijeni°C 0 až +35
Dovolená teplota prostředí prí provozu°C	-10 až +50
Dovolená teplota prostředí prí skladování°C	-20 až +50
Doporučené akumulátory		GBA 12V...
Doporučené nabiječky		GAL 12...
		GAX 18...

A) s kabelem kamery GIC 4/5 Imager 8.3mm/1.5m B) Rozlišení 800× 480, když se obrazek na displeji zvětší nebo je zobrazen černobíle C) Měření přes diagonálu obrázku D) Při vzdálenosti 50 mm a tmavém prostředí E) S ukazatelem kamery, s funkcí Up Indication, střední jas displeje, světlo kamery s 50% jasem F) S GBA 12V 2.0Ah G) Hmotnost bez akumulátoru/baterií/adapteru pro baterie/kabelu kamery

Montáž

Napájení

Kontrolní kameru lze používat s lithium-iontovým akumulátorem Bosch, s běžnými bateriemi nebo běžnými NiMH akumulátory.

Ukazatel stavu nabití (c) na displeji zobrazuje stav nabití lithium-iontového akumulátoru, baterií, resp. NiMH akumulátorů.

Provoz s adaptérem pro baterie (viz obrázek A)

Baterie, resp. NiMH akumulátory se nasazují do adaptéru pro baterie.

Adaptér pro baterie je určen výhradně pro použití v určených kontrolních kamerách Bosch a nesmí se používat s elektrickým nářadím.

Pro vložení baterií, resp. akumulátorů zasuňte pouzdro (20) adaptéru pro baterie do otvoru (19). Vložte baterie, resp. akumulátory do pouzdra podle vyobrazení na krytce (22). Nasaďte krytku na pouzdro tak, aby zaskočila a nevyčnívala z rukojeti kontrolní kamery.

Pro vyjmutí baterií, resp. akumulátorů stiskněte odjišťovací tlačítka (21) krytky (22) a krytku stáhněte. Vytáhněte uvnitř umístěné pouzdro (20) z otvoru (19).

Vyměňte vždy všechny baterie, resp. akumulátory současně. Použijte pouze baterie nebo akumulátory jednoho výrobce a stejné kapacity.

Když kontrolní kameru delší dobu nepoužíváte, vyjměte z ní baterie, resp. akumulátory. Baterie, resp. akumulátory mohou při delším skladování v kontrolní kameře zkorodovat.

Provoz s akumulátorem (viz obrázek B)

Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-iontové akumulátory, které lze používat s vaší kontrolní kamerou.

Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátorů úplně nabijte.

Pro nasazení nabitého akumulátoru (14) zasuňte akumulátor do otvoru (19) tak, aby citelně zaskočil a nevyčníval z rukojeti kontrolní kamery.

Pro vyjmutí akumulátoru (14) stiskněte odjišťovací tlačítka (21) a vytáhněte akumulátor z otvoru (19). Nepoužívejte přitom násilí.

Upozornění pro optimální zacházení s akumulátorem

Akumulátor chraňte před vlhkostí a vodou.

Akumulátor skladujte pouze v teplotním rozmezí od -20°C do 50°C. Nenechávejte akumulátor ležet např. v létě v autě.

Výrazně kratší doba chodu po nabití užije, že je akumulátor opotřebovaný a musí se vyměnit.

Dodržujte Pokyny pro likvidaci.

Montáž kabelu kamery (viz obrázek C)

Demontáž kabelu kamery (viz obrázek D)

Pro odpojení kabelu kamery (1) stiskněte aretaci (24) a vytáhněte konektor z ručního přístroje (13).

Montáž zrcátka, magnetu nebo háku (viz obrázek E)

Zrcátko (27), hák (26) nebo magnet (25) můžete jako pomůcky namontovat na hlavu kamery (2).

Podle znázornění na obrázku nasaďte jednu ze tří pomůcek až nadoraz na hlavu kamery (2).

Upozornění: Magnet (25) a hák (26) jsou vhodné jen pro pohybování volnými, drobnými a lehkými předměty a k jejich odstraňování. Při příliš silném tahu může dojít k poškození kontrolní kamery nebo pomůcky.

Provoz

Chraňte ruční přístroj a akumulátor, resp. adaptér pro baterie před přímým slunečním zářením. Chraňte akumulátor, resp. adaptér pro baterie před vlhkostí.

Kabel kamery (1) a hlava kamery (2) jsou při správné montáži vodotěsné, ruční přístroj (13) je chráněný proti stříkající vodě. Akumulátor (14) a adaptér pro baterie ale nejsou chráněné proti vodě, při kontaktu s vodou hrozí nebezpečí úrazu elektrickým proudem nebo poškození.

Nepoužívejte kontrolní kameru, když je čočka hlavy kamery (2) orosená.

Kontrolní kameru zapněte až po odpaření vlhkosti. Kontrolní kamera by se jinak mohla poškodit.

Zapnuté světlo (3) může být při provozu horké. Nedotýkejte se světla, abyste se nepopálili.

Nevystavujte kontrolní kameru extrémním teplotám nebo kolísání teplot. Nenechávejte ji např. delší dobu ležet v autě. Při větším kolísání teplot nechte kontrolní kameru nejprve vytemperovat, než ji uvedete do provozu.

Uvedení do provozu

Zapnutí a vypnutí

Pro zapnutí kontrolní kamery stiskněte tlačítko zapnutí/vypnutí (6) nebo prostřední tlačítko (9).

Upozornění: Pokud při zapnutí není namontovaný kabel kamery, zobrazí se na displeji chybové hlášení.

Pro vypnutí kontrolní kamery podržte tlačítko zapnutí/vypnutí (6) stisknuté, dokud nezhasne displej.

Pokud po nějakou dobu nestisknete žádné tlačítko na kontrolní kameře, kamera se kvůli šetření akumulátoru, resp. baterií automaticky vypne. Dobu vypnutí můžete nastavit v hlavní nabídce.

Regulace světla v hlavě kamery

Pro regulaci světla stiskněte tlačítko vlevo (8), resp. tlačítko vpravo (11) tolikrát, dokud nebude dosažen požadovaný jas nebo se světlo nevypne.

Nedívejte se přímo do světla (3) a nemiřte světlo proti jiným osobám. Světlo může způsobit oslnění.

Zvětšení/zmenšení obrazu na displeji (zoom)

Pro nastavení stupně zvětšení zobrazení na displeji stiskněte tolikrát tlačítko nahoru (7), resp. dolů (10), dokud nebude dosaženo požadovaného stupně zvětšení.

Hlavní nabídka

Pro přechod do hlavní nabídky stiskněte prostřední tlačítko (9).

Pohyb v nabídce

• Scrollování v nabídce: Stiskněte tlačítko nahoru (7) nebo tlačítko dolů (10).
• Přechod do podnabídky: Stiskněte prostřední tlačítko (9) nebo tlačítko vpravo (11).
• Potvrzení vybrané možnosti nabídky: Stiskněte prostřední tlačítko (9).
• Zapnutí/vypnutí funkce pomocí virtuálního tlačítka: Stiskněte buď prostřední tlačítko (9), tlačítko vpravo (11), nebo tlačítko vlevo (8). Nastavení se tak také uloží.
• Návrat do nejbližší vyšší nabídky: Stiskněte krátce tlačítko zapnutí/vypnutí (6).
• Opuštění hlavní nabídky a návrat na zobrazené kamery: Stiskněte krátce tlačítko zapnutí/vypnutí (6).

Možnosti nabídky

- : Zapnutí nebo vypnutí funkce.

Při zapnuté funkci Up Indication ukazuje šipka směr (b), kde je na obrázku „nahoře“ (viz obrázek F).

Upozornění: Funkce není možná se všemi kabely kamery. Při namontovaném zrcátku (27) a/nebo svislém směru kabelu kamery (1) je funkce omezena.

: Zde si můžete zobrazit vytvořené fotografie.

Pomocí tlačítek dolů (10), resp. nahoru (7) vyberete požadované soubory podle jejich data.

Pro zobrazení náhledu vybraných fotografií stiskněte tlačítko vpravo (11) nebo prostřední tlačítko (9).

Pro otevření vybraného souboru stiskněte prostřední tlačítko (9).

: Nastavte požadovaný jas displeje. - : Zapněte nebo vypněte barevné zobrazení na displeji (vypnuté: zobrazení je černobílé). < Nastavení přístroje>

• : Nastavte datum a čas pro uložení souboru a zvolte formát data a času.

Upozornění: Pokud se datum a čas neuloží, je integrovaná knoflíková baterie vybitá. V tom případě se obraťte na autorizovaný servis Bosch.

: Zvolte jazyk používaný v zobrazení. - : Zvolte časový interval, po kterém se kontrolní kamera automaticky vypne, když nestisknete žádné tlačítko.

• Zde najdete informace o přístroji, jako například nainstalovanou verzi softwaru a další informace.
• Všechny možnosti nabídky můžete resetovat na nastavení z výroby. Zároveň se definitivně vymažou všechny uložené soubory.

Uložení/přenos snímků

Pořízení fotografie

Stiskněte tlačítko pořízení fotografie (12) pro pořízení fotografie aktuálního zobrazení na displeji. Fotografie se ukládají do interní paměti kontrolní kamery a lze je přenést přes rozhraní USB Type-C®.

Přenos dat přes rozhraní USB Type-C®

Pro přenos dat přes rozhraní USB Type-C® zapněte kontrolní kameru. Otevřete kryt zdířky USB Type-C® (17). Propojte zdířku USB Type-C® pomocí kabelu USB Type-C® (18) s počítačem.

Na počítači otevřete prohlížeč souborů a zvolte jednotku Bosch_GIC. Uložené soubory lze z interní paměti kontrolní kamery zkopírovat, přesunout do počítače nebo vymazat.

Upozornění: Jednotku vždy nejprve odpojte od operačního systému počítače (vysuňte jednotku), protože jinak se může poškodit interní paměť kontrolní kamery.

Odpojte kabel USB Type-C® (kontrolní kamera se přitom automaticky vypne). Kvůli ochraně před prachem a stříkající vodou zavřete kryt (16).

Upozornění: Kontrolní kameru připojujte přes rozhraní USB Type-C® výhradně k počítači. Při připojení k jiným zařízením se může kontrolní kamera poškodit.

Upozornění: Rozhraní USB Type-C slouží výhradně pro přenos dat, nelze přes něj nabíjet akumulátory nebo jiná zařízení.

Pracovní pokyny

Zkontrolujte prostor, který chcete prohlížet, a všimejte si zejména překážek nebo nebezpečných míst.

Ohněte kabel kamery (1) tak, aby bylo možné hlavu kamery dobře zavést do kontrolovaného prostoru. Opatrně zaveďte kabel kamery.

Přizpůsobte jas světla kamery (3) tak, aby byl obraz dobře viditelný. Při silně odrazivých předmětech můžete dosáhnout lepšího obrazu pomocí méně světla nebo nastavení černobílého kontrastu.

Pokud nejsou zkoumané předměty zobrazeny ostře, zmenšete nebo zvětšete vzdálenost mezi hlavou kamery (2) a předmětem.

Závady – příčiny a odstranění

Chybový ukazatel na displeji	Příčina Odstraněné
(žluté varoványí)	Interní paměť téměř Vymažte soubory z interní paměti. plné
	Plné interní paměť Vymažte soubory z interní paměti.
	Chyba interní paměti Kontrolní kameru spustě znovu.
	Pokud problém prětrévá, obratte se na autorizovaný servis Bosch.
(červené varoványí)

Údržba a servis

Údržba a čištění

Kontrolní kameru vždy udržujte v čistotě. Kontrolní kameru a všechny pomůcky důkladně vyčistěte zejména poté, když jste pracovali v prostorech se zdraví škodlivými látkami.

Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla.

Pravidelně čistěte zejména čočku kamery (4) a dávejte přitom pozor na vlákna.

Výměna integrované knoflíkové baterie

Výměnu knoflíkové baterie musí provést firma Bosch nebo autorizovaný servis pro elektrické nářadí Bosch.

▷ Pozor: Knoflíkovou baterii vyměňujte vždy za knoflíkovou baterii stejného typu. Hrozí nebezpečí výbuchu. Vybité knoflíkové baterie vyjměte a řádně zlikvidujte. Vybité knoflíkové baterie mohou přestat těsnit, a tím může dojít k poškození výrobku nebo poranění osob.

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:

www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku.

Česká republika

Robert Bosch odbytová s.r.o.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.

Likvidace

Kontrolní kameru, baterie/akumulátory, příslušenství a obaly je třeba odevzdat k ekologické recyklaci.

Kontrolní kameru a baterie/akumulátory nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU se musí již nepoužitelné kontrolní kamery a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.

Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.

Akumulátory/baterie:

Lithium-iontové:

Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, strana 206). Integrovanou knoflíkovou baterii smí vyjímat pouze odborní pracovníci za účelem likvidace.

Slovenština

Zajistěte, aby se knoflíková baterie nedostala do rukou dětem. Knoflíkové baterie jsou nebezpečné.

Magnetické příslušenství nedávejte do blízkosti magnetických datových nosičů a magneticky citlivých zařízení. Následkem účinku magnetů příslušenství by mohlo dojít k nenávratné ztrátě uložených údajů.

Prosím, všimněte si obrázků v přední části návodu k použití.

Doporučené nabíječky GAL 12...

GAX 18...

A) s kabelem kamery GIC 4/5 Imager 8.3mm/1.5m B) Rozlišení 800 × 480, když je obrazek na displeji zvětšený nebo je zobrazen černobíle C) Měřeno na úhlopříčku obrázku D) Při 50 mm vzdálenosti a tmavém prostředí E) Se zobrazením kamery, s funkcí Up Indication, střední jas displeje, 50% jas světla kamery

F) SGBA 12V 2.0Ah

G) Hmotnost bez akumulátoru/baterií/bateriového adaptéru/kabelu kamery

Montáž

Napájení elektrickým proudem

Při odebírání kabelu kamery (1) stiskněte aretaci (24) navzájem k sobě a vytáhněte zástrčku z ručního nářadí (13).

: Zvolte jazyk používaný v zobrazeních.

216|Slovenština

• : Zvolte časový interval, po kterém se inspekční kamera automaticky vypne, když nestisknete žádné tlačítko.
• : Zde najdete informace o přístroji, jako například verze nainstalovaného softwaru a právní informace.
• Všechny možnosti menu můžete resetovat na výrobní nastavení. Tím se všechny uložené soubory definitivně vymažou.

Uložení/přenos snímků

Snímání fotografie

Chcete-li pořídit fotografii aktuálního zobrazení displeje, stiskněte tlačítko Snímat fotografii (12). Fotografie se ukládají do interní paměti inspekční kamery a můžete je přenést přes USB Type-C.

Přenos dat přes rozhraní USB Type-C

Při přenosu dat přes USB Type-C® zapněte inspekční kameru. Otevřete kryt zásuvky USB Type-C® (17). Připojte zásuvku USB Type-C® pomocí kabelu USB Type-C® (18) do vašeho PC.

Dodržujte pokyny v kapitole „Transport“ (viz „Transport“, strana 342).
