GIC 12V-4-23 C Professional - ölçüm ekipmanları BOSCH - Ücretsiz kullanım kılavuzu

Ürün Tipi	İnceleme Kamerası
Marka	Bosch
Model	GIC 12V-4-23 C Professional
Ekran Boyutu	4,3 inç
Ekran Çözünürlüğü	800 × 480 px
Kamera Çözünürlüğü	1 280 × 720 px (JPG görüntüler)
Dahili Depolama Kapasitesi	30 görüntüye kadar
Görüş Alanı	75°
Odak Mesafesi	30 – 80 mm
Maksimum Işık Yoğunluğu (LED)	200 lx (50 mm'de)
Kamera Başlığı Çapı	8,3 mm
Esnek Kablo Uzunluğu	1,5 m
Kablo Minimum Bükülme Yarıçapı	25 mm
Güç Kaynağı	12 V Lityum-İyon Akü (GBA 12V...) veya 4 adet AA pil (LR6/NiMH) için adaptör
Çalışma Süresi (2,0 Ah akü ile)	Yaklaşık 8 saat
Çalışma Süresi (AA alkali piller ile)	Yaklaşık 3 saat
Ağırlık	0,37 kg
Boyutlar (G × Y × D)	242 × 140 × 66 mm
Koruma Sınıfı (gövde)	IP54
Koruma Sınıfı (başlık ve kablo)	IP67
Kullanım Sıcaklığı	-10 °C ila +50 °C
Depolama Sıcaklığı	-20 °C ila +50 °C
Ana Fonksiyonlar	Görsel inceleme, görüntü yakalama, dijital zoom, ayarlanabilir LED aydınlatma, yüksek göstergesi
Bakım ve Temizlik	Yumuşak, nemli bir bezle temizleyin; deterjan veya solvent kullanmayın
Güvenlik	LED'e doğrudan bakmayın; gövde üzerinde suyla temastan kaçının; piller/aküler için güvenlik talimatlarına uyun
Yedek Parçalar ve Tamir Edilebilirlik	Bosch yetkili servisi tarafından onarım; yedek parçalar www.bosch-pt.com adresinde mevcuttur

Sık sorulan sorular - GIC 12V-4-23 C Professional BOSCH

İnceleme kamerasını nasıl açıp kapatabilirim?

Açmak için Aç/Kapa tuşuna (6) veya orta tuşa (9) basın. Kapatmak için ekran kapanana kadar Aç/Kapa tuşunu (6) basılı tutun. Belirli bir süre hiçbir tuşa basılmazsa kamera otomatik olarak kapanır.

Pil adaptörü ile hangi tip pilleri kullanabilirim?

Alkalin manganez tek kullanımlık piller (4 × 1,5 V LR6/AA) veya NiMH şarj edilebilir piller (4 × 1,2 V HR6/AA) kullanabilirsiniz. Bunları, kapakta belirtilen yöne dikkat ederek verilen pil adaptörüne yerleştirin.

Fotoğrafları kameradan bilgisayara nasıl aktarırım?

Açık kamerayı verilen USB Type-C® kablosuyla bir PC'ye bağlayın. Dosya gezginini açın ve 'Bosch_GIC' sürücüsünü seçin. Dosyaları kopyalayın veya taşıyın. Kabloyu çıkarmadan önce sürücüyü güvenli bir şekilde çıkarın.

Dahili bellek doluysa ne yapmalıyım?

Sarı veya kırmızı bir uyarı görüntülenir. Dosyaları bir PC'ye aktararak veya ana menüden ('Sil' veya 'Biçimlendir' seçeneği) silerek dahili bellekteki dosyaları temizleyin. Sıfırlama işlevi de tüm dosyaları siler.

Başlık ve kablo için IP67 koruma sınıfının anlamı nedir?

IP67, kamera başlığının ve kablosunun geçici suya daldırmaya (1 m'ye kadar 30 dakika) ve toza karşı korunduğu anlamına gelir. Gövdeyi suya daldırmayın (yalnızca IP54).

İnceleme kamerasını boru tıkanıklığını açmak için kullanabilir miyim?

Hayır, inceleme kamerası boru tıkanıklığını açmak veya kablo döşemek/çekmek için tasarlanmamıştır. Yalnızca ulaşılması zor veya karanlık yerlerin görsel olarak incelenmesi için kullanılır.

Kamerayı kirli bir ortamda kullandıktan sonra nasıl temizlemeliyim?

Kamerayı ve aksesuarları yumuşak, nemli bir bezle dikkatlice temizleyin. Deterjan veya solvent kullanmayın. Gövdeyi asla suya daldırmayın. Tiftik oluşumunu önlemek için optiği (4) düzenli olarak temizleyin.

Dahili düğme pil ne zaman değiştirilmeli ve nasıl?

Düğme pil (CR2450) saati korumak içindir. Tarih ve saat artık kaydedilmiyorsa pil bitmiştir. Değiştirme, Bosch yetkili servis merkezi tarafından yapılmalıdır. Kendiniz değiştirmeye çalışmayın.

Kamera ile hangi aksesuarlar veriliyor?

Verilen aksesuarlar arasında bir ayna (27), bir kanca (26) ve bir mıknatıs (25) bulunur; bunlar kamera başlığına takılır. Ayrıca pil adaptörü (15) ve USB Type-C kablosu (18) dahildir. Akü (14) ayrı satılabilir.

Ekranda hata mesajı görünürse ne yapmalıyım?

Mesajı kontrol edin: sarı veya kırmızı uyarı belleğin dolu olduğunu gösterir (dosyaları silin). 'Dahili bellekte hata' yeniden başlatma gerektirir. Sorun devam ederse Bosch yetkili servis merkeziyle iletişime geçin.

KULLANIM KILAVUZU GIC 12V-4-23 C Professional BOSCH

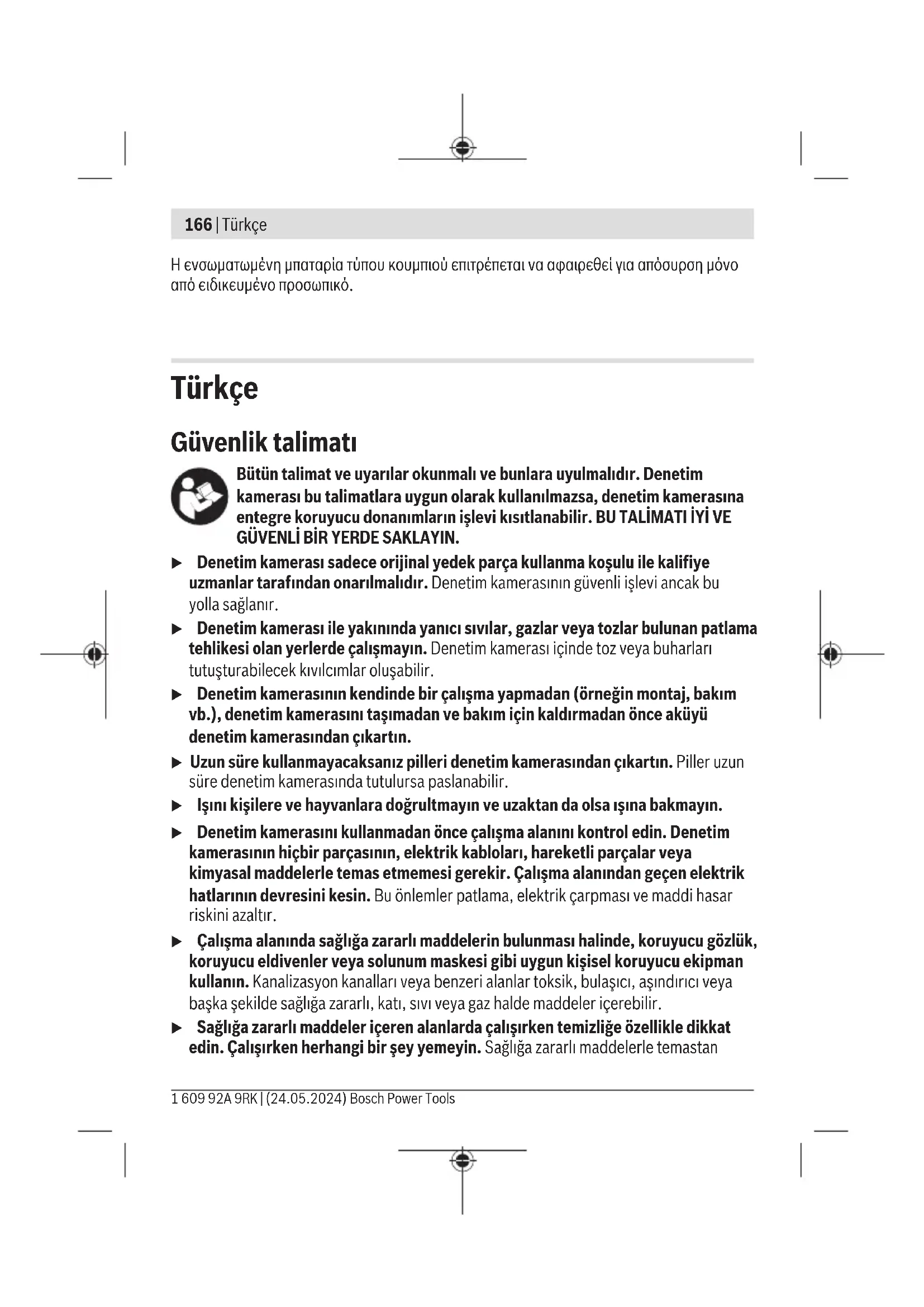

Bütün talimat ve uyarıları okuyun ve bunlara uyun. Denetim kamerası bu talimatlara uygun olarak kullanılmazsa, denetim kamerası entegre koruyucu donanımların işlevi tehlikeye girebilir. BU TALİMATLARI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN.

Denetim kamerası sadece orijinal yedek parça kullanma koşulu ile kalifiye uzmanlar tarafından onarılmalıdır. Denetim kamerasının güvenli işlevi ancak bu yolla sağlanır. Denetim kamerası ile yakınında yanıcı sıvılar, gazlar veya tozlar bulunan patlama tehlikesi olan yerlerde çalışmayın. Denetim kamerası içinde toz veya buharları tutuşturabilecek kıvılcımlar oluşabilir. Denetim kamerasında kendi başına bir çalışma yapmadan (örneğin montaj, bakım vb.), denetim kamerasını taşımadan ve bakım için kaldırmadan önce aküyü denetim kamerasından çıkarın.

Uzun süre kullanmayacaksanız pilleri denetim kamerasından çıkarın. Piller uzun süre denetim kamerasında tutulursa paslanabilir. Işını kişilere ve hayvanlara doğrultmayın ve uzaktan da olsa ışına bakmayın. Denetim kamerasını kullanmadan önce çalışma alanını kontrol edin. Denetim kamerasının hiçbir parçasının, elektrik kabloları, hareketli parçalar veya kimyasal maddelerle temas etmemesi gerekir. Çalışma alanındaki elektrik hattının devresini kesin. Bu önlemler patlama, elektrik çarpması ve maddi hasar riskini azaltır. ▸ Çalışma alanında sağlığa zararlı maddelerin bulunması halinde, koruyucu gözlük, koruyucu eldivenler veya solunum maskesi gibi uygun kişisel koruyucu ekipman kullanın. Kanalizasyon kanalları veya benzeri alanlar toksik, bulaşıcı, aşındırıcı veya başka şekilde sağlığa zararlı, katı, sıvı veya gaz halde maddeler içerebilir. ▸ Sağlığa zararlı maddeler içeren alanlarda çalışırken temizliğe özellikle dikkat edin. Çalışırken herhangi bir şey yemeyin. Sağlığa zararlı maddelerle temastan

kaçının ve çalışma sona erdikten sonra, bu maddelere temas etme olasılığı bulunan elleri ve vücudun diğer kısımlarını sıcak sabunlu suyla temizleyin. Böylece, sağlığınızın olumsuz etkilenme riskini azaltırsınız.

Denetim kamerasını kullanırken suyun içinde durmayın. Suda çalışma yapılması halinde, elektrik çarpma riski mevcuttur. Aküyü değiştirmeyin veya açmayın. Kısa devre tehlikesi vardır. Akü hasar görürse veya usulüne aykırı kullanılırsa dışarı buhar sızabilir. Akü yanabilir veya patlayabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir. Yanlış kullanım veya hasarlı akü, yanıcı sıvının aküden dışarı sızmasına neden olabilir. Bu sıvı ile temas etmekten kaçının. Yanlışlıkla temas ederseniz temas eden yeri su ile yıkayın. Sıvı gözlerinize gelecek olursa hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir. Çivi veya tornavida gibi sivri nesneler veya dışarıdan kuvvet uygulama aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir. ▶ Kullanım dışındaki aküyü, kontaklar arasında köprüleme yapabilecek büro ataçları, madeni paralar, anahtarlar, çiviler, vidalar veya başka küçük metal nesnelerden uzak tutun. Akü kontakları arasındaki bir kısa devre yanmalara veya yangınlara neden olabilir. Aküyü sadece üreticinin ürünlerinde kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur. Aküleri sadece üretici tarafından tavsiye edilen şarj cihazlarında şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarjı için kullanılırsa yangın tehlikesi ortaya çıkar.

Aküyü sıcaktan, sürekli gelen güneş ışınından, ateşten, kirden, sudan ve nemden koruyun. Patlama ve kısa devre tehlikesi vardır.

UYARI

Düğme pilin çocukların eline geçmemesi için gerekli önlemleri alın. Düğme piller tehlikelidir.

Düğme piller asla yutulmamalı veya herhangi bir vücut deliğine sokulmamalıdır. Düğme pilin yutulduğu veya herhangi bir vücut deliğinden içeri girmiş olabileceği kuşkusu varsa, hemen bir hekime başvurun. Düğme pilin yutulması 2 saat içinde iç tahrişlere ve ölüme neden olabilir.

Manyetik aksesuarları, implantlara ve kalp pili veya insülin pompası gibi özel tıbbi cihazlara yaklaştırmayın. Aksesuarların mıknatısları, implantların ve tıbbi cihazların fonksiyonlarını olumsuz yönde etkileyebilecek bir alan oluşturur.

Manyetik aksesuarları manyetik veri taşıyıcılardan ve manyetik etkilere karşı hassas olan cihazlardan uzak tutun. Aksesuarlardaki mıknatısların etkisi ile geri dönüşü mümkün olmayan veri kayıpları ortaya çıkabilir.

Ürün ve performans açıklaması

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin.

Usulüne uygun kullanım

Dijital denetim kamerası, ulaşılması zor veya karanlık alanları incelemek için uygundur. Teslimat kapsamında akan yardımcı malzemelerin kamera kafasına takılmasının ardından, denetim kamerası, (örn. küçük vidalar gibi) küçük ve hafif nesneleri taşımak ve çıkarmak için de uygun olacaktır.

Dijital denetim kamerasının tıbbi amaçlar için kullanılmaması gerekir. Ayrıca boru tıkanıklıklarını gidermek veya kablo çekmek için tasarlanmamıştır.

Şekli gösterilen elemanlar

Şekli gösterilen bileşenlerin numaraları grafik sayfasındaki denetim kamerası resmindeki numaralarla aynıdır.

(1) Kamera kablosu (2) Kamera kafası (3) Kamera kafasındaki ışık (4) Kamera lensi (5) Ekran

(6) Açma/kapama tuşu (7) Üst tuş (8) Sol tuş (9) Orta tuş (10) Aşağı tuş (11) Sağ tuş (12) Fotoğraf çekme düğmesi (13) El aleti (14) Akü (15) Pil adaptörü AA1 (16) Kapaksız (17) USB Type-C® soketi (18) USB Type-C® kablosu (19) Yuva (20) Pil adaptörü kasası (21) Kilitaçma tuşu (22) Pil adaptörü vidalı kapağı (23) Kamera bağlantısı (24) Kamera kablosu kilidi (25) Mıknatıs (26) Kanca (27) Ayna

a) Bu aksesuar ilgili standart teslimat kapsamına dahil değildir.

b) USB Type-C® ve USB-C®, USB Implementers Forum'un ticari markalarıdır.

Gösterge elemanları

(a) Durum göstergesi fonksiyonu Up Indication (b) Yan gösterge fonksiyonu Up Indication (c) Akü/pil şarj durumu göstergesi

Teknik veriler

Malzeme numarası	3601 B41 5..
Ekran boylutu " 4,3
Ekran yüzünurlugu px 800 × 480
Çüzünurlüklü kamera/görtlü dosyaları(A)B)	px 1280 × 720
Ekran gürtüssü formatı.JPG
Dahili bellekteki maks. bönteş suni 30
Görüş alanı(A)C)	° 75
Oduk mesafesi(A)	mm 30-80
Maks. İsk yokunluğu kamera kafasi armatürü(A)D)	lx 200
Maks. daldırma suresi Kamera kafasi/kablosu dizel, motor:ymiş, etil alkol, benzin, AdBlue®ve tuzlu su (%26,5 tuz icerişi)A)	dek 30
Enerji kaynagi
-Akü (Lityum lyon) 12 V
-Piller (Alkali manganez, pil adaptörü ile) 4 × 1,5 V LRR6 (AA)
-Aküler (NiMH, pil adaptörü ile) 4 × 1,2 V HR6 (AA)
Zaman depolama:içın yedek ernej kaynagi
-Düşme pil CR2450 (3 V, Lityum pil)
-Pil ömrü, yak.	Yılı 3
İşletme suresi,yakl. E)
-Akülü (Lityum lyon)F)	sa 8
-Pilli (Alkali manganez)	sa 3
-Akülü (NiMH, 1,2 V)	sa 3,5
AğirclikG)	kg 0,37
Ölcüleri (uzunluk × genislik ×)yükselklik)F)	mm 242 × 140 × 66
Kamera kafasi capiA)	mm 8,3
Kamera kablosunun uzunluguA)	m 1,5
Kamera kablosunun en kılıçkıbkme yarıçaki	mm 25
Koruma sinif el cihazi (akü/pil adaptörü olmadan)

Türkçe|171

Dijital denetim kamerası GIC 12V-4-23 C

Koruma sinifi kamera kafasi ve kamera kablosuA)	IP67
Şarı sırasında önerilen ortam sicutmiş °C 0 ... +35
Çalımatica sırasında izin verilen ortam sicutmiş °C -10 ... +50
Depolama sırasında izin verilen ortam sicutmiş °C -20 ... +50
Tavsiye edilen aküler GBA 12V...
Önerilen Şarj cihazları GAL 12...	GAX 18...

A) Kamera kablosu ile GIC 4/5 Imager 8.3 mm / 1.5 m B) Görüntü ekranda büyütüldüğünde veya siyah beyaz gösterildiğinde 800×480 çözünürlük C) Diyagonal boyunca ölçüm D) 50 mm mesafede ve karanlık ortamda E) Kamera göstergeli, Up Indication fonksiyonlu, orta ekran parlaklığı, %50 parlaklığa sahip kamera ışığı

F) GBA 12V 2.0Ah ile

G) Aküler/piller/pil adaptörü/kamera kablosu hariç

Montaj

Enerji kaynağı

Denetim kamerası Bosch lityum iyon akü, piyasada satılan piller veya piyasada satılan NiMH akülerle çalıştırılabilir.

Ekrandaki şarj seviyesi göstergesi (c), lityum iyon akülerin, pillerin veya NiMH akülerin şarj durumunu gösterir.

Pil adaptörü ile çalışma (bkz. resim A)

Piller veya NiMH aküler ilgili pil adaptörüne yerleştirilir.

Pil adaptörü sadece kendisi için öngörülen Bosch denetim kameraları için tasarlanmıştır ve elektrikli el aletleri ile kullanılmaz.

Pilleri veya aküleri yerleştirmek için pil adaptörünün kasasını (20) ilgili yuvasına (19) itin. Pilleri veya aküleri, vidalı kapak resmine (22) uygun olarak kasaya yerleştirin. Vidalı kapağı hissedilir biçimde kavrama yapıncaya ve denetim kamerasının tutamağına bağlanana kadar kovan üzerine itin.

Pilleri veya aküleri çıkarmak için kilit açma tuşlarına (21) ilgili vidalı kapakta (22) basın ve vidalı kapağı çekin. İçteki kovanı (20) yuvadan (19) çekerek çıkarın.

Tüm pilleri veya aküleri her zaman aynı anda değiştirin. Sadece aynı üreticiye ait veya aynı kapasitede piller veya aküler kullanın.

Uzun süre kullanmayacaksanız pilleri veya aküleri denetim kamerasından çıkartın. Piller veya aküler uzun süre denetim kamerasında tutulursa paslanabilir.

Akü ile çalışma (bkz. resim B)

Sadece teknik veriler bölümünde belirtilen şarj cihazlarını kullanın. Sadece bu şarj cihazları denetim kameranızda kullanılabilen lityum iyon aküler için tasarlanmıştır.

Not: Lityum iyon aküler, uluslararası nakliye kurallarına uygun olarak kısmi şarjlı olarak teslim edilmektedir. Aküden tam performansı elde edebilmek için ilk kullanımdan önce aküyü tam olarak şarj edin.

Şarj edilen aküyü (14) yerleştirmek için, aküyü hissedilir şekilde yerine oturana kadar ve denetim kamerasının tutamağına bağlanana kadar yuvaya (19) itin.

Aküyü (14) çıkarmak için ilgili kilit açma tuşlarına (21) basın ve aküyü ilgili yuvadan (19) çekin. Bunu yaparken güç kullanmayın.

Akünün optimum verimle kullanılmasına ilişkin açıklamalar

Akuyu nemden ve sudan koruyun.

Akuyu sadece -20 °C ile 50 °C arasındaki bir sıcaklıkta saklayın. Örneğin yaz aylarında akuyu otomobil içerisinde bırakmayın.

Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.

Tasfiye konusundaki talimat hükümlerine uyun.

Kamera kablosunun takılması (bkz. Resim C)

Denetim kamerasının işletilebilmesi için, kamera kablosunun (1) el cihazına (13) takılması gerekir.

Kamera kablosunun fişini (1) yerine oturana kadar doğru konumda kamera bağlantısına (23) takın.

Kamera kablosunun sökülmesi (bkz. Resim D)

Kamera kablosunu (1) sökmek için kilitleme mekanizmasına (24) bastırın ve fişi el cihazından (13) çekerek çıkartın.

Ayna, mıknatıs veya kancanın takılması (bkz. Resim E)

Ayna (27), kanca (26) veya mıknatıs (25) yardımcı malzeme olarak kamera kafasına (2) takılabilir.

3 yardımcı malzemeden birini, resimde gösterildiği şekilde kamera kafasındaki (2) yuvaya kadar itin.

Not: Mıknatıs (25) ve kanca (26) sadece yerinde sabit duran, küçük ve hafif nesneleri hareket ettirmek ve çıkartmak için uygundur. Çok güçlü bir sökme işleminin gerçekleştirilmesi halinde, denetim kamerası veya yardımcı malzemeler hasar görebilir.

Çalışma

▶ El cihazını ve akuyu veya pil adaptörünü doğrudan güneş ışığından koruyun. Akuyu veya pil adaptörünü nemden koruyun. Kamera kablosu (1) ve kamera kafası (2) doğru monte edildiğinde su geçirmezdir, el cihazı (13) püskürtme suyuna karşı korumalıdır. Akü (14) ve pil adaptörü suya karşı korumalı değildir, ancak suyla temas elektrik çarpması veya hasar riski oluşturur. ▶ Kamera kafasındaki objektif (2) buğulanmışsa, denetim kamerasını kullanmayın. Ancak nem buharlaştıktan sonra, denetim kamerasını açın. Aksi takdirde, denetim kamerası hasar görebilir. - Açılan ışık kaynağı (3) çalışma sırasında ısınabilir. Yanıklara neden olmamak için, ışık kaynağına dokunmayın. Denetim kamerasını aşırı sıcaklıklara veya büyük sıcaklık değişikliklerine maruz bırakmayın. Örneğin gözlem kamerasını uzun süre otomobil içinde bırakmayın. Büyük sıcaklık değişikliklerinden sonra, denetim kamerasını tekrar çalıştırmadan önce bir süre sıcaklık dengesini bekleyin.

Çalıştırma

Açma/kapama

Denetim kamerasını açmak için açma/kapama tuşuna (6) veya orta tuşuna (9) basın.

Not: Açma işlemi sırasında kamera kablosunun takılı olmaması halinde, ekranda bir hata iletisi görüntülenir.

Denetim kamerasını kapatmak için açma/kapama tuşuna (6) ekran sönene kadar basın.

Kontrol kamerasında bir süre hiçbir düğmeye basılmazsa, akülerden tasarruf etmek için otomatik olarak kapanır. Kapanma zamanını ana menüden ayarlayabilirsiniz.

Kamera kafasındaki ışık kaynağının ayarlanması

Işığı ayarlamak için, istenen parlaklığa ulaşılana veya ışık kapanana kadar soldaki tuşa (8) veya sağdaki tuşa (11) tekrar tekrar basın.

▷ Işık kaynağının (3) içine doğrudan bakmayın ve ışık kaynağını yanıcı maddelere doğru yönlendirmeyin. Işık kaynağından gelen ışık gözleri kör edebilir.

Ekrandaki görüntüyü büyütme/küçültme (yakınlaştırma)

Ekranın büyütme seviyesini ayarlamak için, istenen büyütme seviyesine ulaşılana kadar yukarı tuşa (7) veya aşağı tuşa (10) tekrar tekrar basın.

Ana menü

Ana menüye gitmek için orta tuşa (9) basın.

Menüde dolaşma

• Menüde gezinmek için: Yukarı tuşuna (7) veya aşağı tuşuna (10) basın.
• Bir alt menüye gelmek için: Orta tuşa (9) veya sağ tuşa (11) basın.
• Seçilen bir menü seçeneğinin onaylanması: Orta tuşa (9) basın.
• Sanal bir anahtar (●) ile bir fonksiyonu açın/kapatın: Orta tuşa (9), sağ tuşa (11) veya sol tuşa (8) basın. Bu sırada ayar seçeneği de kaydedilir. -Bir üst menüye dönün: Açma/kapama tuşuna (6) kısaca basın.
• Ana menüden çıkın ve kamera ekranında durun: Açma/kapama tuşuna (6) kısaca basın.

Menü seçenekleri

• : Fonksiyonu açma veya kapatma.

Fonksiyon Up Indication açıldığında, yön östergesinin (b) oku resimde "yukarı"nın nerede olduğunu gösterir (bkz. resim F).

Not: Bu fonksiyon tüm kamera kablolarıyla mümkün değildir. Ayna (27) takıldığında ve/veya kamera kablosu (1) dikey konumlandırıldığında fonksiyon sınırlıdır.

: Buradan çekilen fotoğraflara erişebilirsiniz.

İstediğiniz dosyaları tarihlerine göre seçmek için aşağı (10) ve yukarı oklarını (7) kullanın.

Seçilen fotoğrafın ön izlemesini çağırmak için sağ tuşa (11) veya orta tuşa (9) basın.

Seçilen dosyayı açmak için orta tuşa (9) basın.

-Ekran parlaklığı>: Ekran için istenen parlaklığı ayarlayın. - : Ekran içi renkli göstergeyi açın veya kapatın (kapalı: siyah beyaz gösterge).

-Cihaz ayarları>

• : Dosyaları kaydetmek için tarih ve saati ayarlayın ve tarih ve saat formatını seçin. Not: Tarih ve saat artık kaydedilmiyorsa entegre tuş hücresi boştur. Bu durumda, yetkili Bosch müşteri hizmetleri merkezine başvurun. -Dil>: Kullanılacak dili seçin.
• Herhangi bir tuşa basılmadığında denetim kamerasının otomatik olarak kapanacağı zaman aralığını seçin.
• Burada, kurulu yazılım sürümü ve yasal bilgiler gibi cihaz bilgilerini görebilirsiniz.
• Tüm seçenekleri fabrika ayarlarına sıfırlayabilirsiniz. Aynı zamanda, kaydedilen tüm dosyalar kalıcı olarak silinir.

Kayıtları kaydetme/aktarma

Fotoğraf çekme

Geçerli ekranın fotoğrafını çekmek için Fotoğraf çekme tuşuna (12) basın. Fotoğraflar denetim kamerasının dahili belleğinde saklanır ve USB Type-C üzerinden aktarılabilir.

USB Type-C® arabirimi üzerinden veri aktarımı

USB Type-C® üzerinden veri aktarımı için denetim kamerasını açın. USB Type-C® soketinin (17) kapağını açın. USB Type-C® soketini USB Type-C® kablosu (18) ile bilgisayarınıza bağlayın.

Bilgisayarınızdaki dosya tarayıcısını açın ve sürücüyü Bosch_GIC seçin. Kaydedilen dosyalar denetim kamerasının dahili belleğinden kopyalanabilir, bilgisayarınıza taşınabilir veya silinebilir.

İstediğiniz işlemi tamamladığınızda, sürücünün bağlantısını kesin.

Not: Her zaman önce sürücünün bilgisayar işletim sistemi bağlantısını sonlandırın (sürücüyü çıkarın), aksi takdirde denetim kamerasının dahili belleği hasar görebilir.

USB Type-C® kablosunu çıkarın (denetim kamerası otomatik olarak kapanır). Toza ve püskürtme suyuna karşı korumak için üst kapağı (16) kapatın.

Not: Denetim kamerasını PC'ye yalnızca USB Type-C® arabirimi üzerinden bağlayın. Denetim kamerası başka aletlere bağlandığında hasar görebilir.

Not: USB Type-C® arabirimi yalnızca veri aktarımı için kullanılır, aküler veya diğer cihazlar bu arabirim aracılığıyla şarj edilemez.

Çalışırken dikkat edilecek hususlar

Herhangi bir engel veya tehlikeye özellikle dikkat ederek incelemeyi planladığınız alanı kontrol edin.

Kamera kablosunu (1), kamera kafası incelenecek alana kolayca girebilecek şekilde bükün. Kamera kafasını incelenecek alana dikkatli bir şekilde sokun.

Kamera ışığının (3) parlaklığını resim net olarak görünecek biçimde ayarlayın. Örneğin fazla yansıtma yapan nesnelerde daha az ışık veya siyah-beyaz kontrast ayarıyla daha iyi bir görüntü alabilirsiniz.

İncelenecek nesnelerin bulanık görüntülenmesi halinde, kamera kafası (2) ile nesneler arasındaki mesafeyi azaltın veya arttırın.

Hata - Nedenleri ve Çözümleri

Ekrandaki hata göstergesi Neden Çözüm

Dahili bellek neredeyse dolu

Dahili bellekten dosya silme.

(sarı uyarı)

Dahili bellek dolu Dahili bellekten dosya silme.

Dahili bellekte hata Denetim kamerasını yeniden başlatın.

(kırmızı uyarı)

Sorun devam ederse, yetkili Bosch servis merkezine başvurun.

Bakım ve servis

Bakım ve temizlik

El cihazını (13) suya veya başka sıvıların içine daldırmayın.

Denetim kamerasını daima temiz tutun. Özellikle sağlığa zararlı maddeler içeren alanlarda çalıştıktan sonra denetim kamerasını ve tüm yardımcı malzemeleri iyice temizleyin.

Kirleri nemli, yumuşak bir bezle silin. Deterjan veya çözücü madde kullanmayın.

Özellikle kameranın objektifini (4) düzenli olarak temizleyin ve hav kalmamasına dikkat edin.

Entegre düğme pilin değiştirilmesi

Düğme hücresinin değiştirilmesi Bosch veya Bosch elektrikli el aletleri için yetkili servis tarafından yapılmalıdır.

Dikkat: Bir düğme pilini her zaman aynı tipte bir düğme pil ile değiştirin. Patlama tehlikesi vardır. Boşalan düğme pilini çıkarın ve usulüne uygun olarak atın. Boşalan düğme piller sızıntı yapabilir ve ürüne zarar verebilir veya insanları yaralayabilir.

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalara ait sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz: www.bosch-pt.com

Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.

Türkiye

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.

Tersane cd. Zencefil Sok.No:6 Karakoy

Beyoglu / Istanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bagriaçıklar Oto Elektrik

Motorlu Sanayi Çarşisi Dogruer Sk. No:9

Selcuklu/Konya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Akgul Motor Bobinaj San. Ve Tic. Ltd. Sti

Alaaddinbey Mahallesi 637. Sokak No:48/C

Nilüfer/Bursa

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kocasinan / KAYSERİ

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.

10021 Sok. No: 11 AOSB

Çiğli/İzmir

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi ve Ticaret Ltd. Şti.

Karaağaç Mah. Sümerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydinevler Mah. Inonu Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Çözüm Bobinaj

Kuşget San. Sit. A Blok 11 Nolu Cd. No:49/A

Şehitkamil/Gaziantep

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Onarım Bobinaj

Raif Paşa Caddesi Çay Mahallesi No:67

İskenderun/HATAY

Türkçe|179

Tel.: [phone]

E-mail: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Gun Sah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San. ve Tic. Ltd. Şti.

Beylikdüzü Sanayi Sit. No: 210

Beylikdüzü / İstanbul

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Sezmen Bobinaj Elektrikli El Aletleri İmalatı San. ve Tic. Ltd. Şti.

Ege İş Merkezi 1201/4 Sok. No: 4/B

Yenişehir / İzmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Çorlu / Tekirdağ

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

IŞIKLAR ELEKTRİK BOBİNAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez/ADANA

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Diğer servis adreslerini şurada bulabilirsiniz:

Önerilen Lityum iyon aküler, tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler, kullanıcı tarafından bu hükme tabi olmaksızın kara yollarında taşınabilir. Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır.

Aküleri sadece ve ancak güvende hasar yoksa gönderin. Açık kontakları kapatın ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyin. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.

Tasfiye

Denetim kamerası, aküler/piller, aksesuarlar ve paketler, çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır.

Denetim kamerasını ve pilleri/aküleri evdeki çöplere atmayın!

Sadece AB ülkeleri için:

2012/19/EU Avrupa yönetmeliği uyarınca kullanım ömrünü tamamlamış denetim kameraları ve 2006/66/EC Avrupa yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/piller, ayrı ayrı toplanması ve çevre kurallarına uygun şekilde imha edilmek üzere bir geri dönüşüm merkezine gönderilmesi gerekir.

Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir.

Aküler/bataryalar:

Lityum iyon:

Lütfen nakliye bölümündeki talimata uyun (Bakınız „Nakliye“, Sayfa 180).

Entegre düğme pili sadece yetkili personel tarafından imha edilmek üzere çıkarılabilir.
