LIETOŠANAS INSTRUKCIJA GIC 12V-4-23 C Professional BOSCH

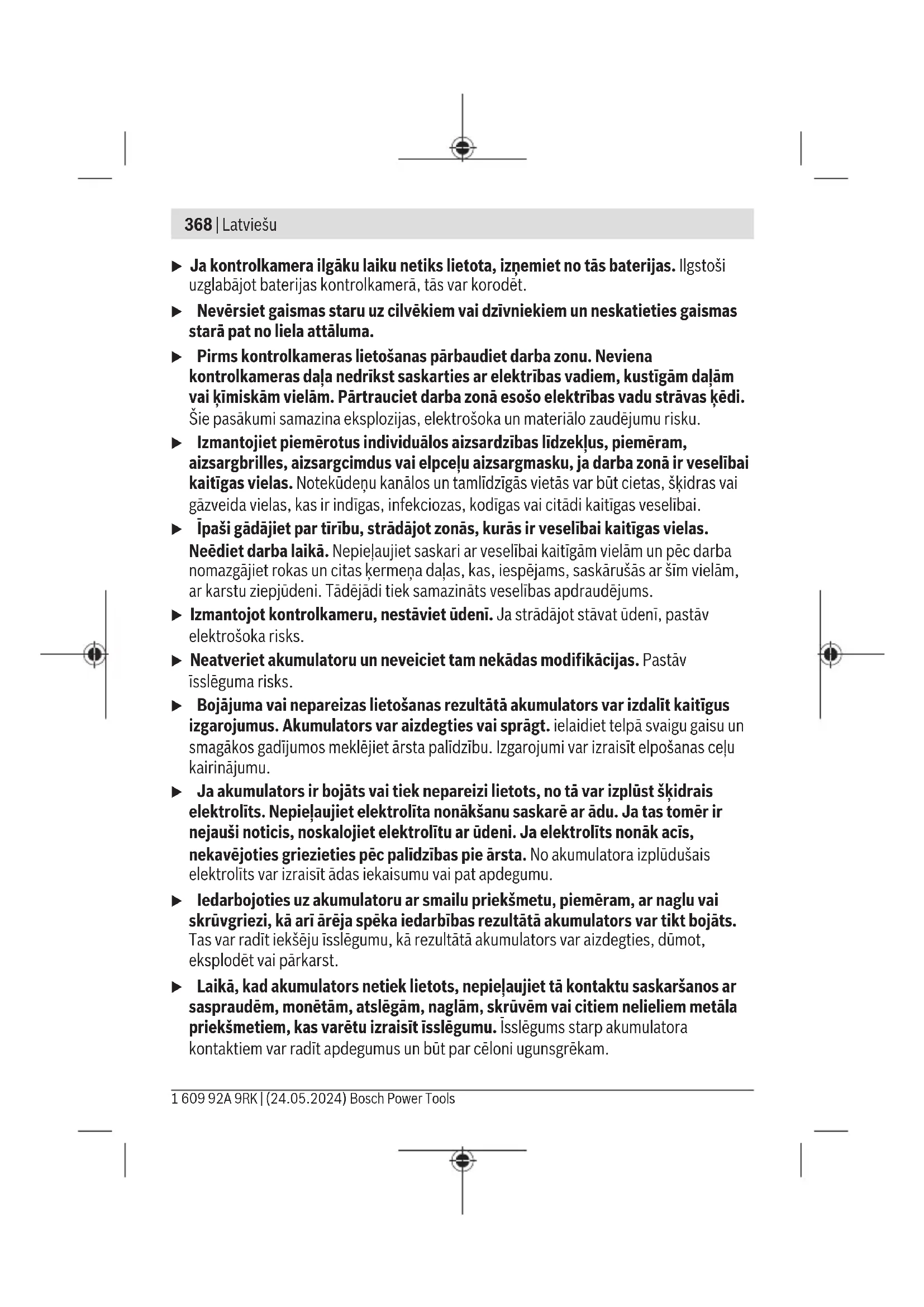

Nodrošiniet, lai pogas tipa elements nenonāk rokās bērniem. Pogs tipa elementi ir bīstami. u Pogas tipa elementi nekad nedrīkst tikt norīti vai nonākt citās ķermeņa atverēs. Ja pastāv aizdomas, ka pogas tipa elements ir ticis norīts vai ir nonācis kādā citā ķermeņa atverē, nekavējoties meklējiet ārsta palīdzību. Norīts pogas tipa elements 2 stundu laikā var izraisīt nopietnus iekšējo orgānu bojājumus un nāvi. Nenovietojiet magnētiskos piederumus implantu un citu medicīnisko ierīču tuvumā, piemēram, elektrokardiostimulatora vai insulīna pumpja tuvumā. Piederumu magnēti rada lauku, kas var ietekmēt implantātu vai medicīnisko ierīču darbību. u Netuviniet magnētiskos piederumus magnētiskajiem datu nesējiem un ierīcēm, kuru darbību ietekmē magnētiskais lauks. Piederumu magnētu iedarbība var izraisīt neatgriezeniskus datu zudumus. Izstrādājuma un tā funkciju apraksts Ņemiet vērā attēlus lietošanas pamācības sākuma daļā. Bosch Power Tools 1 609 92A 9RK | (24.05.2024)370 | Latviešu Paredzētais pielietojums Digitālā kontrolkamera ir paredzēta grūti pieejamu vai tumšu vietu apskatei. Izmantojot kameras galvai piemontētos piegādes komplektā esošos palīglīdzekļus, var pārvietot un noņemt nelielus un vieglus priekšmetus (piemēram, nelielas skrūvītes). Digitālo kontrolkameru nedrīkst izmantot medicīniskiem mērķiem. To arī nav paredzēts izmantot cauruļu aizsērējuma novēršanai vai kabeļu ievilkšanai. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst kontrolkameras attēliem, kas sniegti lietošanas pamācības grafiskajās lappusēs. (1) Kameras kabelis (2) Kameras galva (3) Kameras galvā iebūvēta lampa (4) Kameras objektīvs (5) Displejs (6) Ieslēgšanas/izslēgšanas taustiņš (7) Atvēršanas taustiņš (8) Kreisais taustiņš (9) Vidējais taustiņš (10) Aizvēršanas taustiņš (11) Labais taustiņš (12) Fotouzņēmuma taustiņš (13) Rokas ierīce (14) Akumulators

(15) Bateriju adapterisAA1 (16) Augšējais vāciņš (17) USB Type-C® ligzda

Šis piederums neietilpst standarta piegādes komplektā. b) USB Type-C® un USB-C® ir firmas USB Implementers Forum tirdzniecības zīmes. Indikācijas elementi (a) Statusa rādījuma funkcijaUp Indication (b) Virziena rādījuma funkcijaUp Indication (c) Akumulatora/bateriju uzlādes pakāpes indikators Tehniskie dati Digitālā kontrolkamera GIC 12V-4-23 C Izstrādājuma numurs 3601B415.. Displeja lielums " 4,3 Displeja izšķirtspēja px 800× 480 Kameras/attēlu datnes izšķirtspēja A)B) px 1280× 720 Ekrānuzņēmuma formāts JPG maks. attēlu skaits iekšējā atmiņā 30 Skata lauks A)C) ° 75 Fokusa attālums

mm 30−80 maks. gaismas intensitāte kameras galvas gaismai A)D) lx 200 maks. kameras galvas/kabeļa iegremdēšanas laiks dīzeļdegvielā, motoreļļā, etilspirtā, benzīnā, AdBlue® un sālsūdenī (26,5% sāls koncentrācija)

kg 0,37 Izmērs(garums×platums×augstums)

m 1,5 kameras kabeļa minimālais liekuma rādiuss mm 25 Rokas ierīces aizsardzības klase (bez akumulatora/ bateriju adaptera) IP54 Kameras galvas un kameras kabeļa aizsardzības klase

IP67 ieteicamā apkārtējās vides temperatūra uzlādes laikā °C 0…+35 pieļaujamā apkārtējās vides temperatūra darbības laikā °C –10…+50 pieļaujamā apkārtējās vides temperatūra glabāšanas laikā °C –20…+50 ieteicamie akumulatori GBA12V… 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsLatviešu | 373 Digitālā kontrolkamera GIC 12V-4-23 C ieteicamās uzlādes ierīces GAL12… GAX18…

ar kameras kabeli GIC4/5 Imager 8.3mm/1.5m B) Izšķirtspēja 800× 480, ja attēls displejā tiek rādīts palielināts vai melnbaltā formātā C) Izmērīts pa attēla diagonāli D) Pie 50mm attāluma un tumšas apkārtējās vides

Ar kameras rādījumu, ar funkcijuUp Indication, vidējs displeja spilgtums, kameras gaisma ar 50% spilgtumu F) Ar GBA12V2.0Ah G) Svars bez akumulatoriem/baterijām/baterijas adaptera/kameras kabeļa Montāža Elektrobarošana Kontrolkameru var darbināt arBosch litija jonu akumulatoru, tirdzniecībā pieejamām baterijām vai tirdzniecībā pieejamiem NiMH akumulatoriem. Uzlādes pakāpes indikators(c) displejā parāda litija jonu akumulatora vai bateriju vai NiMH akumulatoru uzlādes stāvokli. Darbināšana ar bateriju adapteri (skatīt attēluA) Baterijas vai NiHM akumulatori tiek ievietoti bateriju adapterī. u Bateriju adapteri paredzēts izmantot vienīgi šim nolūkam paredzētās Bosch kontrolkamerās, un to nedrīkst lietot kopā ar elektroinstrumentiem. Lai ievietotu baterijas vai akumulatorus, iebīdiet bateriju adaptera apvalku(20) akumulatora šahtā(19). Ievietojiet apvalkā baterijas vai akumulatorus, kā parādīts attēlā uz noslēdzošā vāciņa(22). Uzbīdiet noslēgvāciņu uz apvalka, līdz jūtat, ka tas tiek nofiksēts, un noslēgvāciņš ir vienā līmenī ar kontrolkameras rokturi. Lai izņemtu baterijas vai akumulatorus, nospiediet fiksatora taustiņu(21), kas notur bateriju adaptera noslēdzošo vāciņu(22), un tad novelciet noslēdzošo vāciņu. Izvelciet iekšpusē esošo apvalku(20) no nodalījuma(19). Vienmēr vienlaicīgi nomainiet visas baterijas vai akumulatorus. Izmantojiet tikai vienādas ietilpības baterijas vai akumulatorus, kas pagatavoti vienā ražotājfirmā. u Ja kontrolkamera ilgāku laiku netiks lietota, izņemiet no tās baterijas vai akumulatoru. Ilgstošas glabāšanas laikā kontrolkamerā ievietotās baterijas vai akumulatorus var skart korozija. Bosch Power Tools 1 609 92A 9RK | (24.05.2024)374 | Latviešu Darbināšana ar akumulatoru (skatietattēluB) u Izmantojiet tikai tehniskajos datos norādītos lādētājus. Tikai šie lādētāji ir piemēroti jūsu kontrolkamerā lietojamajam litija jonu akumulatoram. Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru. Lai ievietotu uzlādēto akumulatoru(14), iebīdiet to nodalījumā(19), līdz jūtat, ka tas tiek nofiksēts un ir vienā līmenī ar kontrolkameras rokturi. Lai izņemtu akumulatoru(14), nospiediet atbloķēšanas taustiņus(21) un izvelciet akumulatoru no nodalījuma(19). Nelietojiet spēku. Pareiza apiešanās ar akumulatoru Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet akumulatoru pie temperatūras no −20°C līdz 50°C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašīnā. Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem. Kameras kabeļa montāža (skatītattēluC) Lai darbinātu kontrolkameru, kameras kabelis(1) jāpiemontē rokas ierīcei(13). Iespraudiet kameras kabeļa(1) spraudni pareizā stāvoklī kameras pieslēgumā(23), līdz tas tiek nofiksēts. Kameras kabeļa demontāža (skatītattēluD) Lai noņemtu kameras kabeli(1), saspiediet fiksatoru(24) un izvelciet spraudni no rokas ierīces(13). Spoguļa, magnēta vai āķa montāža (skatītattēluE) Spoguli(27), magnētu(25) un āķi(26) var piemontēt kameras galvai(2) kā palīglīdzekļus. Iebīdiet kādu no 3palīglīdzekļiem, kā redzams attēlā, līdz atdurei uz kameras galvas(2). Piezīme. Magnēts(25) un āķis(26) ir piemērots, lai pārvietotu un noņemtu vaļīgus, nelielus un vieglus priekšmetus. Pārāk stipras vilkšanas gadījumā var tikt sabojāta kontrolkamera vai palīglīdzeklis. 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsLatviešu | 375 Lietošana u Sargājiet rokas ierīci un akumulatoru vai bateriju adapteri no tiešiem saules stariem. Sargājiet akumulatoru vai bateriju adapteri no mitruma. Kameras kabelis(1) un kameras galva(2) pareizas montāžas gadījumā ir ūdensnecaurlaidīgi, rokas ierīce(13) ir drošs pret šļakatām. Taču akumulators(14) un bateriju adapteris nav pasargāti pret ūdeni, tāpēc, saskaroties ar ūdeni, pastāv elektrošoka vai bojājuma risks. u Neizmantojiet kontrolkameru, ja ir aizsvīdis kameras galvas(2) objektīvs. Ieslēdziet kontrolkameru tikai tad, kad mitrums ir izgarojis. Pretējā gadījumā kontrolkamera var tikt bojāta. u Ieslēgtā lampa(3) lietošanas laikā var sakarst. Nepieskarieties lampai, lai neapdedzinātos. u Nepakļaujiet kontrolkameru ļoti augstas vai ļoti zemas temperatūras iedarbībai un lielām temperatūras svārstībām. Piemēram, neatstājiet to ilgāku laiku automašīnas salonā. Lielu temperatūras svārstību gadījumā pirms kontrolkameras lietošanas pagaidiet, līdz tās temperatūra izlīdzinās ar apkārtējo temperatūru. Ekspluatācijas sākšana Ieslēgšana/izslēgšana Lai ieslēgtu kontrolkameru, nospiediet ieslēgšanas/izslēgšanas taustiņu(6) vai vidējo taustiņu(9). Piezīme. Ja ieslēgšanas brīdī kameras kabelis nav piemontēts, displejā tiek rādīts kļūdas ziņojums. Lai izslēgtu kontrolkameru, vēlreiz nospiediet ieslēgšanas/izslēgšanas taustiņu(6) tik ilgi, līdz displejs nodziest. Ja kādu laiku netiek nospiest neviens taustiņš uz kontroles kameras, lai taupītu akumulatoru vai baterijas, tā automātiski izslēdzas. Izslēgšanās laika intervālu varat iestatīt galvenajā izvēlnē. Kameras galvā iebūvētās lampas regulēšana Lai regulētu gaismu, nospiediet kreiso taustiņu(8) vai labo taustiņu(11) tik bieži, līdz ir sasniegts vēlamais spilgtums vai gaisma ir izslēgta. u Neskatieties tieši lampā(3) un nevērsiet lampu pret citām personām. Lampas gaisma var apžilbināt acis. Bosch Power Tools 1 609 92A 9RK | (24.05.2024)376 | Latviešu Displejā redzamā attēla palielināšana/samazināšana (tuvināšana) Lai iestatītu displeja rādījuma palielināšanas pakāpi, nospiediet atvēršanas taustiņu(7) vai aizvēršanas taustiņu(10), līdz ir sasniegts vēlamais palielināšanas līmenis. Galvenā izvēlne Lai nonāktu galvenajā izvēlnē<Galvenā izvēlne>, nospiediet vidējo taustiņu(9). Navigācija izvēlnes ietvaros – Ritināšana izvēlnē: nospiediet augšupvērsto taustiņu(7) vai lejupvērsto taustiņu(10). – Pāreja uz apakšizvēlni: nospiediet vidējo taustiņu(9) vai labo taustiņu(11). – Atlasītās izvēlnes opcijas apstiprināšana: nospiediet vidējo taustiņu(9). – Funkcijas ieslēgšana/izslēgšana ar virtuālo slēdzi : nospiediet vai nu vidējo taustiņu(9), labo taustiņu(11) vai kreiso taustiņu(8). Tādējādi tiek saglabāti iestatījumi. – Lai atgrieztos nākamajā augstākajā izvēlnē: īsi nospiediet ieslēgšanas/izslēgšanas taustiņu(6). – Iziešana no galvenās izvēlnes un atgriešanās kameras rādījumā: īsi nospiediet: ieslēgšanas/izslēgšanas taustiņu(6). Izvēlnes opcijas – <Up Indication>: ieslēdziet vai izslēdziet funkciju. Ar ieslēgtu funkcijuUp Indication bulta norāda virziena rādījumu(b), kur attēlā atrodas "augšpuse" (skatīt attēluF). Ievērībai: funkcija nav iespējama ar visiem kameras kabeļiem. Ierobežota funkcionalitāte, ja ir piemontēts spogulis(27) un/vai ja kameras kabelis(1) ir novietots vertikāli. – <Galerija>: šeit varat atvērt uzņemtās fotogrāfijas. Ar taustiņiem lejup(10) vai augšup(7) atlasiet vēlamo datni, vadoties pēc tās datuma. Nospiediet labo taustiņu(11) vai vidējo taustiņu(9), lai atvērtu atlasīto fotogrāfiju priekšskatu. Nospiediet vidējo taustiņu(9), lai atvērtu atlasīto datni. – <Ekrāna spilgtums>: iestatiet displeja vēlamo spilgtumu. – <Krāsa>: Ieslēdziet vai izslēdziet displeja krāsu rādījumu (izslēdzot: rādījums ir melnbalts). – <Mērinstrumenta iestatījumi> 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsLatviešu | 377

• <Datums un laiks>: iestatiet datumu un laiku, lai varētu saglabāt datu un izvēlieties datuma un laika formātu. Norāde: ja datumu un laiku vairs nevar saglabāt, integrēta pogas tipa baterija ir tukša. Šajā gadījumā vērsieties pilnvarotāBosch klientu apkalpošanas centrā.

• <Valoda>: atlasiet rādījumos izmantoto valodu.
