PTX5100 - Mitmeotstarbelised tööriistad EGO - Tasuta kasutusjuhend

Toote tüüp	Heekäärilise pikendus EGO mootoriploki jaoks
Bränd	EGO
Mudel	PTX5100
Terapikkus	510 mm
Lõikevõime	26 mm
Kaal	2,67 kg
Pinge	56 V aku (ühilduv EGO POWER+ seeriaga)
Kaitsetase	IPX5 (veejugadele vastupidav)
Garanteeritud helivõimsuse tase	95 dB(A)
Helirõhu tase	82 dB(A)
Vibratsiooni tase (eesmine käepide)	1,3 m/s² (määramatus K=1,5 m/s²)
Vibratsiooni tase (tagumine käepide)	1,5 m/s² (määramatus K=1,5 m/s²)
Soovitatav kasutustemperatuur	0 °C kuni 40 °C
Soovitatav ladustamistemperatuur	-20 °C kuni 70 °C
Liigendusnurga reguleerimine	-68° kuni 90° (6 asendit)
Radiaalne pööramine	2 asendit (parem/vasak)
Rakendused	Heide, võsa, põõsaste lõikamine – kasutamine vihmase ilmaga võimalik
Tera hooldus	Määrimine pärast iga kasutamist roostevastase õliga; hammasratta määrimine iga 100 tunni järel
Mootoriploki ühilduvus	EGO PPX1000
Garantii	Vaadake EGO garantii tingimusi lehel egopowerplus.eu

Korduma kippuvad küsimused - PTX5100 EGO

Kuidas reguleerida lõikepea nurka?

Tõmmake eesmist rõngast ja hoidke kindlalt mootori korki, et pöörata lõikenurk soovitud asendisse (6 asendit -68° kuni 90°). Lükkake rõngas tagasi lukustamiseks. Radiaalseks pööramiseks tõmmake peatatud rõngast ja pöörake tera vasakule või paremale.

Millist akut kasutada PTX5100 pikendusega?

PTX5100 pikendus on loodud kasutamiseks EGO PPX1000 mootoriplokiga. Kasutage ainult mootoriploki juhendis loetletud akusid ja laadijaid (tavaliselt EGO 56 V akud POWER+ seeriast).

Kas ma saan hekkelõikurit kasutada vihma käes?

Jah, toodet saab kasutada vihma käes tänu selle kaitsetasemele IPX5. Siiski vältige äikesetorme ja järgige kõiki ohutusjuhiseid.

Kuidas vahetada PTX5100 tera?

Kandke kindaid. Eemaldage aku. Keerake lahti 6 lühikest kruvi alumisel kaanel, seejärel 2 pikka kruvi tugiplaatide ja rõngaste eemaldamiseks. Eemaldage tugiplaat (3) ja ühendushoob. Vahetage tera, joondades sisemise eendi hoova auguga. Pange kõik vastupidises järjekorras tagasi ja kontrollige, et tera liiguks vabalt.

Kuidas määrida tera?

Pärast iga kasutamist eemaldage hammasratta korpusel olev õliava kruvi kuuskantvõtmega, süstige 5 g roostevastast õli ja keerake kruvi tagasi. Ärge täitke ääreni.

Hekkelõikur ei käivitu, mida teha?

Kontrollige, et aku on korralikult sisestatud ja laetud. Kui ülekuumenemiskaitse on aktiveerunud, laske jahtuda (alla 67 °C). Kontrollige ka, et tera pole kinni kiilunud. Eemaldage aku, eemaldage takistus ja sisestage uuesti.

Milliseid kaitsevahendeid kanda?

Kandke alati kaitseprille külgkaitsega, kaitsekiivrit (eriti üleulatuva lõike korral), kuulmiskaitset, kindaid, pikki paksu pükse, kõrgeid kingi ja õlarihma. Ärge kandke lahtisi riideid ega ehteid.

Kuidas hooldada pikendust pärast kasutamist?

Lülitage mootor välja ja eemaldage aku. Puhastage mustus niiske lapiga ja pehme pesuvahendiga. Ärge kasutage lahusteid. Hoidke tööriista lastele kättesaamatus kohas, eemal söövitavatest ainetest.

Mis on selle tööriista müratase?

Garanteeritud helivõimsuse tase on 95 dB(A) ja helirõhu tase operaatori kõrvade juures on 82 dB(A). Kandke kuulmiskaitset.

Kuidas reguleerida õlarihma kõrgel töötamiseks?

Asetage õlarihm üle õlgade ja reguleerige see mugavasse asendisse. Hädaolukorras võimaldab kiire eemaldamise mehhanism kohe vabaneda. Järgige mootoriploki PPX1000 juhendi juhiseid.

KASUTUSJUHEND PTX5100 EGO

HOIATUS! Ohutuse ja tookindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalifikatsioniga hoodustehnikud.

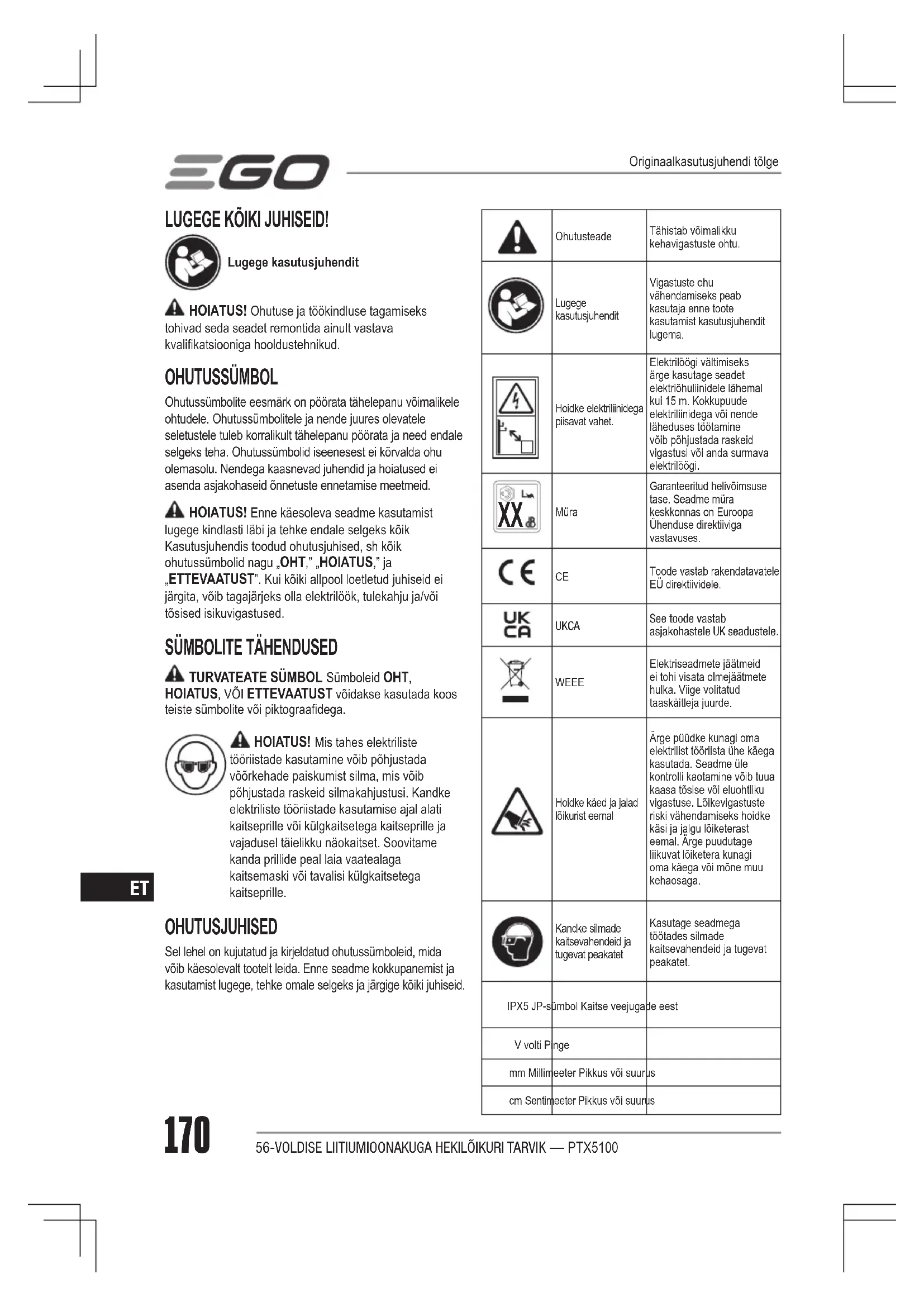

OHUTUSSÜMBOL

Ohutussumbolite eesmärk on pörata tāhelepanu voimalikele ohtudele. Ohutussumbolitele ja nende juures olevatele seletustele tuleb korrailkult tāhelepanu pörata ja need endale selgeks teha. Ohutussumbolid ieseenesest ei kōrvalda ohu olemasolu. Nendega kaasnevad juhendid ji hoitused ei asenda asjakohaseid onnetuste ennetamise meetmeid.

HOIATUS! Enne kaesoleva seadme kasutamist lugege kindlasti labi ja tehke endale selgeks kok Kasutusjuhendis toodud ohutusjuhised, sh kok ohutussumbolid nagu OHT," HOIATUS," ja

"ETTEVAATUST". Kui koiki allpool loetletud juhiseid ei jargita, vob tagajäreks olla elektrilök, tulekahju ja/voitosised isikuvigastused.

SUMBOLITE TAHENDUSED

TURVATEATE SÜMBOL Sümboleid OHT, HOIATUS, VÖI ETTEVAATUST vöidakse kasutada koos teiste sümbolite vöi piktograafidea.

HOIATUS! Mis tahes elektriliste tooriistade kasutamine voib pohjustada vorkehade paiskumist silma, mis voib pohjustada raskeid silmakahjustusi. Kandke elektriliste tooriistade kasutamine ajal alati kaitseprille voi kulgkaitseta gaitseprille ja vajadusel taelikku naokaitset. Soovitame kanda prillide peal laia vaatealaga kaitsemaski voi tavalisi kulgkaitseta gaitseprille.

ET

OHUTUSJUHISED

Sel lehel on kujutatud ja kirjeldatud ohutssumboleid, mida voib kaesolevalt tootelt leida. Enne seadme kokkupanemist ja kasutamist lugege, tehke omale selgeks ja jargige koiki juhiseid.

A	Ohutusteade	Tähistab vöimalikku kehavigastuste ohtu.
	Lugege kasutusjuhendit	Vigastuste ohu vãhendamiseks peab kasutaja enne toote kasutamist kasutusjuhendit lugema.
	Hoidke elektrilinidega pišavat vahet	Elektrilögi vãltimiseks ärge kasutage seadet elektrihullindele lãhemal kui 15 m. Kokkupuude elektrilinidega või nende lãheduses tõtamine võib põhjustada raskeid vigastusi või anda surmava elektrilögi.
XX	Mūra	Garanteeritud helivöimsuse tase. Seadme mūr keskkonnas on Euroopa Uhenduse direktiviga vastavuses.
CE	CE	Toode vastab rakendatabatele EU direktividele.
UKCA	UKCA	See toode vastab asjakohastele UK seadustele.
	WEEE	Elektriseadmete jäätmeid ei tohi visata olmejätmete hulka. Viige volitatud taaskätleja juurde.
	Hoidke kãed ja jalad lõkurist eemal	Ärge päädke kunagi omä elektrilist tõrista ühe käega kasutada. Seadme üle kontrolli kaotamine võib tuua kaasa tõsise või eluohtiliku vigastuse. Lõkevigastuste riski vãhendamiseks hoidke kãsi ja jalgu lõketerast eemal. Arge puudutage likuvat lõketera kunagi oma käega või mone muu kehaosaga.
	Kandke silmade kaitsevahendeid ja tugevat peakatet	Kasutage seadmega tõötades silmade kaitsevahendeid ja tugevat peakatet.
IPX5 JP-sümbol Kaitse veejugade	eest
V volti Pinge
mm Millimeter Pikkus või suurus
cm Sentimeter Pikkus või suurus
kg	Kilogramm Kaal
-	Alalisvool Voolu tüp	vöi odus

HEKITRIMMERI TURVAHOIATUSED

• Arge kasutage hekilokurit halva ilmaga, eriti aikese ohu korral. Niviisi vahendate piksellogi saamise ohtu.
  Hoidke koki toitejuhtmed ja kaablid liketerade toopiirkonnast eemal. Too ajal voivad juhtmed voi kaablid olla heki-voi põosaokste varjus ning te voite need kogemata labi lõigata.

• Kasutage kuulmiskaitsevahendeid. Asjakohane kaitsevarustus vahendab kuulmislanguse ohtu.

Hoidke hekiloikurit ainult isoleeritud kaepidemetestHOIDKE SEE KASUTUSJUHEND ALLES
sest lokietera voib puutuda kokku peidetud juhtmete voi seadme juhtmega. Voolu all olevate juhtmetega kokku puutuvad loiketerad voivad hekilikuri metallosad voolu alla viia ning kasutaja voib saada elektriloggi.
Hoidke koik kehaosad loiketerast eemal. Arge eemaldage loigatud tukke ega hoidke loigatavat objekti, kui terad liiguvad. Lioketerad jatkavad liikumist ka parast valjalulitamist. Isegi hetkeline tahelepanematus hekitrimeri kasutamise ajal voib pohjhustada tosiseid vigastusi.
Ummistunud materjali eemaldamisel voi hekitrimmeri hooldamisel veenduge, et koki toitelulitid oleks valjalulitatud asendis ning toitejuhe oleks lahti uhendatud. Hekilokuri ootamatu kaivitumine kinnikilunud materjali eemaldamisel voi seadme hooldamisel vob pohjustada raskeid vigastusi.
Kandke hekiloikurit kapedidemest nii, et loketerad on peatunud ja jalgides, et te ei puutu toitelulitit. Hekiloikuri oige kandmine vahendab seadme juhusliku kaivitumise ja terade liikumisest tulenevat isikuvigastuste ohtu.
- Hekilöikuri transpondi vöi hoistamise ajaks tuleb alati kasutada löiketera katet. Hekilöikuri korrektne kasutamine vähendab löiketerade tekitatavate vigastuste ohtu.

LAIENDATUD TÖÜLATUSEGA HEKITRIMMERI OHUTUSHOIATUSED

Kasutage pikendusvarrega hekilokuriga pea kohl tootades alati tugevat peakatet. Kukkuv praht voib pohjustada raskeid kehavigastusi.
- Kasutage pikendusvarrega hekiloikuriga tootades alati kaht katt. Masina üle kontrolli kaotamise

vältimiseks hoidke pikendusvarrega hekilöikurit molema käega.

Elektrilogioho vahendamiseks arge kunagi kasutage pikendusvarrega hekilokurit mistahes elektrilinide laheduses. Kokkupuude elektrilinidega voi nende laheduses tootamine voib pohjustada raskeid vigastusi voianda surmava elektrilogi.
Enne too alustamist veenduge, et hekis pole voorkehi (nt vorkaed voi varjatud juhtmed).
Hoidke tooriista ainult isoleeritud kinnihoidmiskohtadest.
Hekilokur on moeldud kasutamiseks maapinnal ja mitteredelitel voi mistahes muu ebastabiilse pinna peal.
Kasutage ainult joonisel A2 esitatud akuplokke ja laadureid.

TAIENDAVAD SPETSIIFILISED OHUTUSREEGLID LEIATE VASTAVA TARVIKU KASUTUSJUHENDIST

SPETSIFIKATSIOONID

Tera pikkus 510 mm
Löikevöimsus 26 mm
Soovituslik toökeskonna temperatuur		0°C-40°C
Soovituslik hoistamise temperatuur		-20°C-70°C
Kaal 2,67 kg
Möödetud helivöimsuse tase LWA		94 dB(A) K=3 dB(A)
Heliröhk seadme operatori körva juures LFA		82 dB(A) K=3 dB(A)
Garanteeritud helivöimsuse tase LWA (möödetud vastavalt standardile 2000/14/EU)		95 dB(A)
Vibratsiooni a, mõötmine	Eesmine käepide	1,3 m/s2K=1,5 m/s2
	Tagumine käepide	1,5 m/s2K=1,5 m/s2

• Ülaltoodud naitajaid on testitud ja moedetud, kasutades toitepead PPX1000.
  ■ Esitatud vibratsionitase nait on moodetud standardsete testmeetodite kohaselt ja seda voidakse kasutada erinevate tooriistade vordlemiseks.

• Esitatud vibratsionitiseme naitu vioib kasutada ka algse kokkupuutehinnangu andmiseks.

MÄRKUS! Tegilikul kasutamisel tekkiv vibratsoonitase voib esitatust erineda; turvalisuse eesmärgil peaks seadme kasutaja tegelikes kastutustingimutes kandma kindaid ja kuulmiskaitsmeid.

KIRJELDUS

TUNNE OMA HEKITRIMMERI TARVIKUT (joon.A1)

1. Tagumine tihend
2. Eesmine tihend
3. Mootori korpus
4. Tera kaitse
5. Tera

PAKENDI LOEND (A2)

KOKKUPANEK

HOIATUS! Kui moni osa on kahjustatud voi puudub,
ärge kasutage sedet enne, kui see osa on parandatud.
Kasutades kahjustatud voi vajalike componentideta sedet,
võite saada raskeid vigastusi.
HOIATUS! Toote kokkupanemise, reguleerimise, puhastamise voi mittekasutamise ajaks tuleb alati eemaldada akuplokk.

LOIKEPEA NURGA REGULEERIMINE

Hekilokuri tarvik on pakendist valjavotmisel kokkuvolditud.
transpondiasendis (joon.B).Liokepea ligendosa nurka ja
radiaalset liikumist saab reguleerida eraldiseisvalt.Enne
too alustamist seadke loikepea sobivasse toasendisse.

Liigendosa nurga reguleerimine

Vöimalikke toaasendeid on kuus. Löiketera nurka saab reguleerida vahemikus -68° kuni 42° (joon. C).

1. Tömmake eesmist tihendit tahapoole ja seejärel hoidke kindlalt mootori kattest ning seadke lökenurk soovitud asendisse.

C-1	Eesmine tihend
C-2	Tagumine tihend

1. Kui soovitud asend on saavutatud, likake tihendit ettepoole, et loikepea asend lukustada.

Radiaalse liikumise reguleerimine

Vertikaalseid Iokeasendeid on kaks (joon. D). Reguleerimine on voimalik 90^ vasakule voi paremale.

1. Tömmake tagumist tihendit tahapoole ja seejärel hoidke kindlalt mootori kattest ning seadke tera soovitud asendisse.
2. Kui soovitud asend on saavutadut, likake tihendit ettepoole, et loikepea asend lukustada.

HOIATUS! Vigastuste ohu vahendamiseks eemaldage enne reguleerimist aku ja reguleerige ainult siis, kui terad ei liigu. Arge kunagi puudutage seadistuste tegemisel terasid.
HOIATUS! Valusulamist käigukast on kuum. Arge kunagi puudutage valusulamist käigukasti pinda ilma kaitsekinnasteta.

HEKITRIMMERI TARVIKU TELESKOOPTOITEPEAGA UHENDAMINE/LAHTIUHENDAMINE (joon. E)

See hekitrimmeri tarvik on moeldud kasutamiseks koos EGO teleskooptoitepeaga PPX1000.

Hekitrimmeri ühendamist toitepeaga vaata PPX1000 kasutusjuhendi jaotisest ,TARVIKU ÜHENDAMINE TELESKOOPTOITEPEAGA".

Hekitrimmeri eemaldamist toitepeast vaata PPX1000 kasutusjuhendi jaotiset „TARVIKU EEMALDAMINE TELESKOOPTOITEPEA KULJEST".

OTSAKAITSME PAIGALDAMINE (valikuline)

1. Löiketera otsas olevate lühikese poldi, seibi, tiendi ja mutri eemaldamiseks kasutage kuuskantvötit (ei ole komplektis). Hoidke seib, tiend ja mutter uesti kokkupaneku jaoks alles (joon.F).

F-1 Mutter F-3 Seib
F-2 Tihend F-4 Luhike polt

1. Joondage otsakaitse Ioketeral oleva kuhmuga ning asetage see paika. Kinnitage see ue pika poldi ja mutriga ning alles jaedtud seibi, tihendi ja mutriga (joon.G).

G-1 Mutter G-4 Tihend
G-2 Tipukaitse G-5 Seib
G-3 Mutter G-6 Pikk polt

SEADME KASUTAMINE

A OHT! Arge kunagi Iogake elektrilinide,

elektrijuhtmete voi muude elektrialike laheduses. Kui Iokiterade vahele jaab elektrjuhe voi-traat, ARGE PUUDUTAGE TERA EGA ALUMINIUMIST VART! NEED VOIVAD OLLA VOOLU ALL JA VAGA OHTLIKUD.

Hoidke hekilokuri tarvikut isoleeritud kapedemest voi pange see maha ja nihutage ettevaatlikult endast eemaie. Enne kui uritate juhet voi traati tera umbert ara votta, lulitage elekter valja. Kokkupuude loiketeraga voi muude

HOIATUS! Arge muutuge toodet tundma oppides hooletuks. Pidage meees, et raskeid vigastusi pohjustavaks onnetuseks piisab ka sekundi murdosa pikkusest tahelepanematusest.
HOIATUS! Kandke alati silmakaitsevahendeid.
Vastasel korral vob teile midagi silma paiskuda ja voite saada ka muud laadi raskeid vigastusi.
HOIATUS! Arge kasutage tarvikuid voi lisaseadmeid, mida ei ole soovitanud EGO™. Mittensoovituslike lisaseadmete voi -tarvikute kasutamine voib pohjustada raskeid kehavigastusi.

KASUTUSEESMARGID

Toodet viojb kasutada vihmas.

Seda toodet voib kasutada niisuguste hekke, poosaste, vosade ja sarnaste materjalide pugamiseks, mille okste diameter on vaksem kui 26 mm.

TELESKOOPTOITEPEAGA HEKITRIMMERI KASUTAMINE

A HOIATUS! Kandke sobivat rietust, et ennetada vigastuste ohtu tooriista kasutamisel. Arge kandke ehteid ega avaraid rideid. Kandke nagemis- ja kuulmiskaitsevahendeid. Kandke tugevast materjalist pikki pukse, saapaid ja kindaid. Arge kandke luhikesi pukse voi sandaale ega tootage paljajalu.

ETTEVALMISTUS LOIKAMISEKS

1. Löikepea seadistamine soovitud tõasendisse.
2. Eemaldage lokieteralt tera kaitse.
3. Ohutu ja parema kasutamiskogemuse jaoks asetage olarithm üle ola. Reguleerige olarihman nii, et teil on mugav tootada. Olarithma toitepea külge kinnitamiseks jargige juhiseid, mis on toodud PPX1000 kasutusjuhendi peatukis ,OLARIHMA PAIGALDAMINE

A HOIATUS! Olarihm on ohusituatsionides ka kiirvabastusmehanismiks. Ohtlikus olukorras votke see kohe olalt ara olenemata rihma asendist.

HOIATUS! Kaugeulatuva hekilikuriga tootades kasutage alati kaht katt. Seadme üle kontrolli kaotamise vältimiseks hoidke kaugeulatuvat hekilikurit molema käega. Järgige juhiseid, mis on esitatud PPX1000 kasutusjuhendi jaotises "TELESKOOPTOITEPEA HOIDMINE".

TOOTEHNIKAD

Kiigutage Iokepead moeda hekki likudes parentale ja vasakule - kasutage loiketerade molemat poolt ja arge togetage loiketera maapinnale (joon, H).

Horisontalne loikamine (loiketera on sirge)

Hoidke lokietera 0^ nurga all, samal ajal hekitrimmerit aeglaselt horisontaalselt kiigutades. Kiigutage likepead kaarjalt heki servade suunas, et maha Iogatud materjali maha puhkida (joon. l).

Soovitus: Selles tooaendis pugage ainult selliseid hekke, mis pole rinnakorgusest korgemad.

Löikamine otse heki körval seismata, naiteks siis, kui seadme kasutaja ja heki vahele jäab lillepeenar.

Selleks, et Selles liokeasendis koge paremini hekilikurit kontrollida, soovitame uhendada hekilikuri likepeaga kulgloikuse asendis.

Kiigutage liokepead moeda hekki edasi liikudes kaarjalt uls ja alla - kasutage loiketera molemat kulge (joon. J).

Hoidke hekitrimmerit vertikaalselt ning kogutage seda kaarjalt, et trimmeri ulatust maksimaalselt ara kasutada (joon. L1 ja L2). Vaga korge heki puhul on pikendatav vars sobivaks hekiloikamise abivahendiks.

HOIATUS! Mis tahes ülepea tooasend on vasant.

Önnetuste riski vahendamiseks toötag sellistes asendites vaid lühikest aega. Seadistage lõikepeanur maksimaaileks, et töriista oleks voimalik hoid madalamal, vahem väsitavas asendis (olarihmaga), sällitades samas vajaliku ulatuse.

TÖRISTAKAVITAMINE/SEISKAMINE

Lugee tooriistapea PPX1000 kasutusjuhendi jaotist "TELESKOOPTOORIISTAPEA KAIVITAMINE/ SEISKAMINE".

HOOLDUS

HOIATUS! Hooldusel ja remontimisel kasutage vaid originaalvaruosi. Kontrollige ja hooldage seadet regulaarselt. Turvalisuse ja vastupidavuse tagamiseks peab koki parandustoid labi viima kvalitseeritud hooldustehnik.
HOIATUS! Enne seadme kontrolli, puhastamist voi hooldust tuleb mootor peatada ja oodata kõigi likuvate osade peatumist ja eemaldada akuplokk. Juhiste eiramine voiib kaasa tuua tõsise vigastuse voi varalise kahu.
MARKUS! Enne iga kasutuskorda kontrollige tervet seadet, et ei esineks kahjustunud, puuduvaid voi lahtisi osi, nt. krue, mutreid, polte, korke vms. Kinnitage koik kinnitused ja korgid ning arge kasutage toodet, kuni koik puuduvad voi kahjustatud osad on valja vahetatud. Vötke palun ühendust klienditeeninduse voi vastava kvalifikatsioniga hooldustehnikuga.

ULLHOOLDUS

Vältrige plastosade puhastamisel lahustite kasutamist. Enamik plastmaterialid on vastuvöttikud Mügil olevatest lahustitest tulenevatele kahjustustele. Kasutage mustuse, toluu, öli, märde jms eemaldameks puhast lappi.

HEKILÖIKURI TARVIKU PUHASTAMINE

1. Seisake mootor ja eemaldage akuplokk.
2. Hekilöikuri tarvikult mustuse ja jäkide eemaldamiseks kasutage niisset lappi ja ornatoimelist puhastusainet.

MÄRKUS! Arge puhistage plastmasskomponente voi käepidet tugevatoimeliste puhastusainetega. Seadme osi voivad kahjustada teatud aromaatsed olid (nt mann-voi sidrunioli).

HEKILÖIKURI TARVIKU HOIUSTAMINE

1. Seisake mootor ja eemaldage akuplokk teleskooptoitepea kuljest.
2. Eemaldage hekilikuri tarvik teleskooptoitepea kuljest.
3. Eemaldage hekilokuri tarvikult mistahes voormaterjal.
4. Hoidke seda sisetingimustes ja lastele kattesaamatus kohas.
5. Hoidke lõikur eemal korrodeerivatest ainetest (nt aiakemikaalid ja jäasulatussoolad).

TERA VÄLJA VAHETAMINE

HOIATUSI Saetera kasicsemisel kandke alati kindaid; need komponendid on teravad ja voivad sisaldada ogasid.

1. Lülitage toörist valja ja eemaldage akuplokk.
2. Seadke tera horisontaalsesse asendisse ja kergemaks paigaldamiseks veenduge, et tera moodul on hekiloikuri volliga joondatud (joon. M).

M-1	Kruvi 1# (lühikesed krucid)	M-6 Tihend
M-2	Alumine kate M-7 Kruvi 2# (pikad kruvid)
M-3	Tugiplaat 3# M-8 Tugiplaat 2#
M-4	Uhendushoob M-9 Tera moodul
M-5	Tugiplaat 1# M-10 Ekstsentriline plokk

1. Kasutage kuuskantvöit (ei ole komplektis), et vabastada alumise katte 6 kruvi 1# (lühikesed kruid) ja eemaldage need.
2. Jätkake, vabastades 2 kruvi 2# (pikad kruvid), et eemaldada tugiplaaidid 1# ja 2# ning 2 tihendit. 2 tihendit asuvad eraldi kahes umdatud nelinurkses avas tera moodulis.
3. Eemaldage tugiplaat 3#.
4. Eemaldage ühendushoob ettevaatlikult tera küljest.
5. Eemaldage tera moodul tooriista kuljest ja kontrollige, et ektsentrilise ploki asend ei muutu.
6. Joondage uue tera mooduli sisemine kuhm
   ühendushoovas oleva avaga ning paigaldage uus tera moodul.
7. Paigaldage kaks tihendit kahte umardatud nelinurksesse eraldi avasse.
8. Paigaldage tugiplaat 1# ja seejarel tugiplaat 2#.
9. Hoidke tera ja tihendite sisemised avad ning tugiplaatides olevad avad joondatud kaigukasti kruviavadega. Paigaldage joondatud avadesse 2 pikka kruvi ja keerake need kindlalt kinni.
10. Liigutage ülemist tera veidi ette- ja tahapoole, et kontrollida, kas tera saab vabalt likuda. Kui mitte, siis paigaldage terad uesti nii, et ülemine tera saab vabalt likuda.
11. Paigaldage ühendushoob.
12. Joondage tugiplaadi 3#ava ekstsentrilise ploki kuhmuga, et panna tugiplaat paika, ja kontrollige, et plaat asub taptelt keskel ning on molema servaga paralleelne.
13. Paigaldage käigukastile alumine kate ja kinnitage see 6 lühikese kruvi abil.

TERAMÄRIMINE(joon.N)

Parimate toottulemuste ja tera pika tooea tagamiseks
märige hekitrimmeri tera roostetörjöliga parast iga
kasutuskorda. ARGE TAITKE ÖLIAVA ÖLIGA TAIELIKULT.

1. Eemaldage käigukasti öliava kruvi kuuskantvötm (e i ole komplektis) abiL.

N-1 Märdeava kruvi

1. Sisestage 5 g märdeainet käigukasti märdeavasse.
2. Kui lopetate, keerake kruvi kinni.

ULEKANDEMEHHANISMI MÄÄRIMINE

Seadme parima toövöime ja pikema kasutusea tagamiseks
märige hekiloikuri tarviku ülekandemehanismi
erimärdega iga 100 toötunjärel.

Märdeaine peab vastama järgnevatele tingimustele.

NLGI labitungivusklass: NLGI-2;
Paksendaja tuup: poluuurea;
Soovituslik tookeskkonna temperatuuri vahemik: -40^ kuni 180^
Muuhulgas peab märdeaine olema nihkejou suhtes stabilne, suurepäraste rohu ja kulumiskindluse omaduste ning ideaalse oksudatsionistabiilsusega.

Märdeaine lisamiseks teostage järgmist.

1. Lülitage töörist vaja ja eemaldage akuplokk.
2. Kasutage kuuskantvotit (ei ole komplektis) ja vabastage ning eemaldage 3 luhikest kruvi (O-1) mootori kattest (O-2) ja seejarel eemaldage mootori kate (joon. O).

O-1 Lühike kruvi O-5		Seib
O-2 Mootori kate O-6		Käigukast
O-3 Lühike kruvi O-7		Hammasrattad
O-4 Mootor

1. Vabastage mootori 3 luhikest kruvi (O-3) ja eemaldage mootor ning seib.
2. Kasutage märdepustolit (ei ole komplektis) ja sisestage 5 g märdeainet 3 ülemise hammasratta (O-7) keskele käigukasti.

MARKUS! Jalgige, et kaigukasti lahedal olevate teiste osade asend märdeaine lisamisel ei muutu.

1. Pange seib ja mootor tagasi ning keerake 3 luhikest kruvi (O-3) kinni.
2. Pange mootori kate tagasi ning keerake 3 luhikest kruvi (O-1) kinni.
3. Käivitage töörist ja kontrollige, kas see toötab normaalselt. Kui mitte, siis pange see uuesti kokku nii, nagu on eelnevalt kirjeldatud.

MÄRKUS! Parast mootori katte eemaldamist puhistage mootori umbrusest saepuru.

Keskkonnakaitse

Arge visake elektriseadmeid, akulaadjat ega patareisid / akusid olmeprügi hulka!

ET

TörKEOTSING

PROBLEEM	PÖHJUS LAHENDUS
Hekitrimmer ei tõöta.	Trimmeri ja aku vahel puudub elektriline ühendus.Akuplokk on tühi.Akuplokk vöi töörist on rakendanud ülekuumenemise kaitse.Tera on kinni jäänud.	Eemaldage aku, kontrollige ühendus pange akuplokk tagasi.Laadige akuplokk.Jahutage akuplokk vöi toitepead, ku temperatuur langeb alla 67 °C.Eemaldage seadmelt akuplokk.Eemaldage takistus ettevaatlikult ning seejärel asetage aku tagasi ning taaskäivitage seade.
Liigne vibratsionen vöimūr.	Määrimala vöi korrodeerunud terad.Tera vöi tera tugi on pain Dunud.Pain Dunud vöi kahjustunud lõikehambad.Lahtised tera poldid.	Määrige terasid.Uue tera vöi toe paigaldamiseks järgige juhiseid käesoleva kasutsjuhendi jaotises „TERA VAHETAMINE“ vöi vötke ühendust EGO hoolduskeskusega.Uue tera paigaldamiseks järgige juhiseid käesoleva kasutsjuhendi jaotises „TERA VAHETAMINE“ vöi vötke ühendust EGO hoolduskeskusega.Keerake tera poldid tugevamalt kinni. Kinnitamiseks keerake neid kuuskantvötmega (ei ole komplektis)päripäeva.

GARANTII

EGOGARANTIIPOHIMOTTED

Täielikud EGO garantitimgused leiate veebilehelt egopowerplus.eu.

ПОЧТАЙС BCI ИСТРУКЦИ

IpounTaIte noci6HnK 3 ekcnnyatauui

A NOPEJXEHHA. Ira rapaHTyBaHHa 6e3neKn Ta HAIINHOCTI BCI POBOTN 3 pEmOHTy Ta 3aMHNOBHHe npoBOnT KBAiDfIKOBaHm TexHiHm CneuaJIcT.

CMMBOJ BEE3NEKN

Meta cunboiB, nob'a3aHnx i3 6e3neko, - npBepHy Ta BAY yBary Do MOKINBHX He6e3neK. CUNBOH 6e3neK ta IXHe NOcHHeHH 3acnyroByIOb Ha BAUY NlIbHy yBary Ta po3yMHH. CUMBOH nonepdxKeH cami no coBi He ycBaHOt bdy-kaOi He6e3neK. IHCTpykU t a nonepdxHeHH, Aki BOH HadaIOb, He 3aMIHOITb HaneKHNx 3axoDIB qoDo 3anoBirAHn ABapIM.
