Typ produktu	Nadstavec na strihač živých plotov pre motorový blok EGO
Značka	EGO
Model	PTX5100
Dĺžka noža	510 mm
Kapacita rezu	26 mm
Hmotnosť	2,67 kg
Napätie	Batéria 56 V (kompatibilná s radou EGO POWER+)
Stupeň ochrany	IPX5 (odolný voči prúdom vody)
Zaručená hladina akustického výkonu	95 dB(A)
Hladina akustického tlaku	82 dB(A)
Úroveň vibrácií (predná rukoväť)	1,3 m/s² (neistota K=1,5 m/s²)
Úroveň vibrácií (zadná rukoväť)	1,5 m/s² (neistota K=1,5 m/s²)
Odporúčaná prevádzková teplota	0 °C až 40 °C
Odporúčaná skladovacia teplota	-20 °C až 70 °C
Nastavenie uhla kĺbu	Od -68° do 90° (6 polôh)
Radiálne otočenie	2 polohy (vpravo/vľavo)
Použitie	Strihanie živých plotov, krovín, kríkov – možné použitie v daždi
Údržba noža	Mazanie po každom použití olejom proti hrdzi; mazanie prevodovky každých 100 hodín
Kompatibilita s motorovým blokom	EGO PPX1000
Záruka	Pozri si záručnú politiku EGO na egopowerplus.eu

Často kladené otázky - PTX5100 EGO

Ako nastaviť uhol reznej hlavy?

Potiahnite predný krúžok a pevne držte kryt motora, aby ste otočili uhol rezu do požadovanej polohy (6 polôh od -68° do 90°). Zatlačte krúžok na uzamknutie. Pre radiálne otočenie potiahnite krúžok v zastavenom stave a otočte nôž doľava alebo doprava.

Akú batériu používať s nadstavcom PTX5100?

Nadstavec PTX5100 je určený na použitie s motorovým blokom EGO PPX1000. Používajte iba batérie a nabíjačky uvedené v návode na obsluhu motorového bloku (zvyčajne batérie EGO 56 V z radu POWER+).

Môžem používať strihač živých plotov v daždi?

Áno, výrobok je možné používať v daždi vďaka stupňu ochrany IPX5. Vyhnite sa však búrkam a dodržiavajte všetky bezpečnostné pokyny.

Ako vymeniť nôž PTX5100?

Noste rukavice. Odpojte batériu. Odskrutkujte 6 krátkych skrutiek spodného krytu, potom 2 dlhé skrutky na odstránenie nosných dosiek a krúžkov. Odstráňte nosnú dosku (3) a spojovaciu páku. Vymeňte nôž tak, že zarovnáte vnútorný výstupok s otvorom páky. Všetko zložte v opačnom poradí a skontrolujte, či sa nôž voľne pohybuje.

Ako namazať nôž?

Po každom použití odstráňte skrutku z olejového otvoru na prevodovke pomocou imbusového kľúča, vstreknite 5 g oleja proti hrdzi a potom skrutku znovu zaskrutkujte. Neplňte po okraj.

Strihač živých plotov neštartuje, čo robiť?

Skontrolujte, či je batéria správne vložená a nabitá. Ak je aktivovaná ochrana proti prehriatiu, nechajte vychladnúť (pod 67 °C). Tiež skontrolujte, či nie je nôž zaseknutý. Odpojte batériu, odstráňte prekážku a znova ju vložte.

Aký ochranný výstroj nosiť?

Vždy noste bezpečnostné okuliare s bočnými chráničmi, ochrannú prilbu (najmä pri rezaní nad hlavou), chrániče sluchu, rukavice, dlhé hrubé nohavice, pevnú obuv a popruh cez rameno. Nenoste voľné oblečenie ani šperky.

Ako udržiavať nadstavec po použití?

Vypnite motor a odpojte batériu. Očistite nečistoty vlhkou handričkou a jemným čistiacim prostriedkom. Nepoužívajte rozpúšťadlá. Uložte náradie mimo dosahu detí, chráňte pred korozívnymi látkami.

Aká je hladina hluku tohto náradia?

Zaručená hladina akustického výkonu je 95 dB(A) a hladina akustického tlaku na úrovni uší operátora je 82 dB(A). Noste chrániče sluchu.

Ako nastaviť popruh cez rameno pre prácu vo výške?

Umiestnite popruh cez ramená a nastavte ho do pohodlnej polohy. V prípade núdze mechanizmus rýchleho uvoľnenia umožňuje okamžité uvoľnenie. Postupujte podľa pokynov v návode na obsluhu motorového bloku PPX1000.

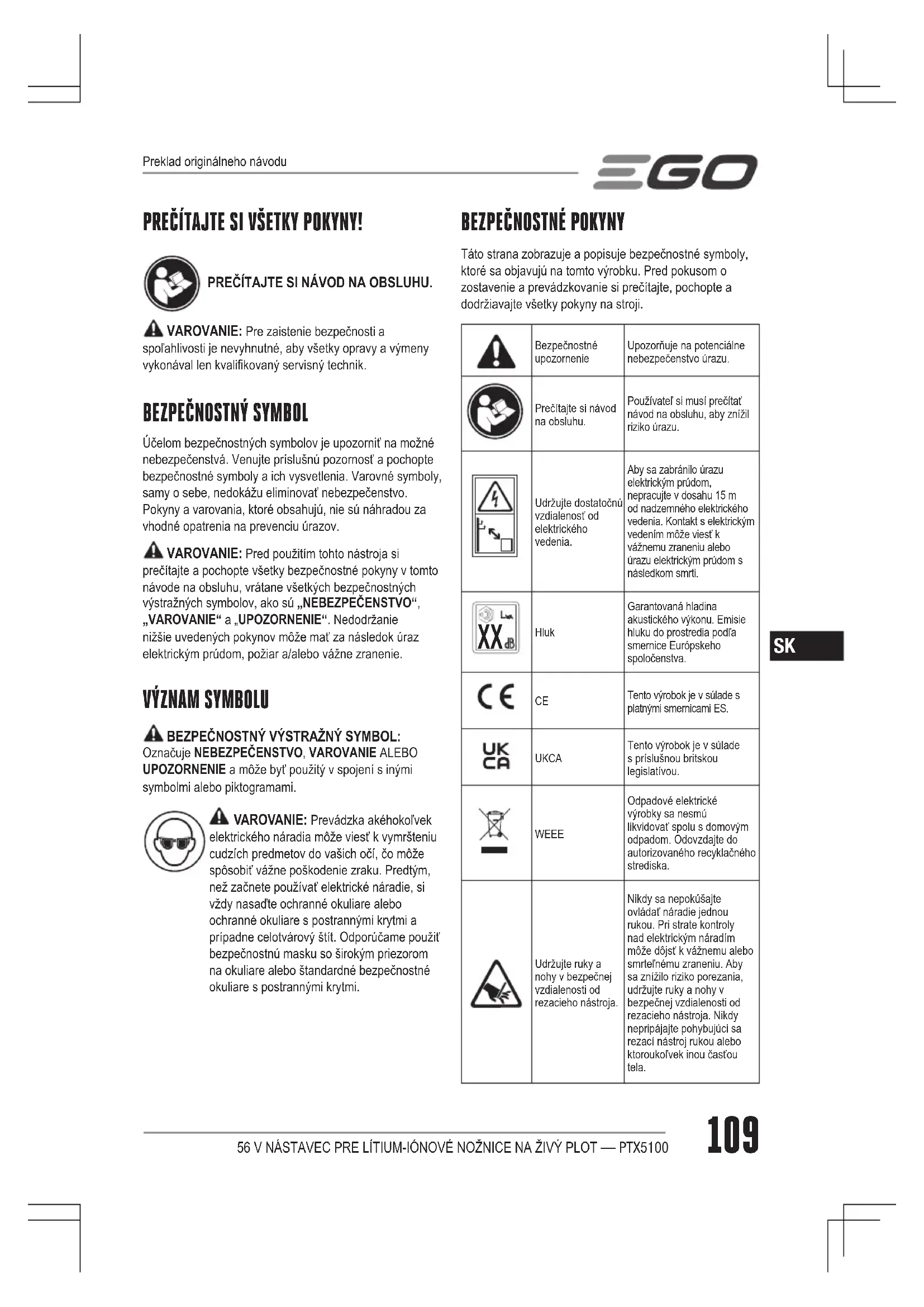

NÁVOD NA OBSLUHU PTX5100 EGO

Ucelom bezpecnostnych symbolov je upozornit' na mozné nebezpecenstva. Venujte prisluśnú pozornost' a pochopte bezpecnostné symboly a ich vysvetlenia. Varovné symboly, samy o sebe, nedokazu eliminovat' nebezpecenstvo. Pokyny a varovania, ktoré obsahuji, nie su nahradou za vchodné opatrenia na prevenciu urazov.

A VAROVANIE: Pred použitim tohto nastroja si precitajte a pochopte vsetky bezpečnostné pokyny v tomto navode na obsluhu, vratane vsetkych bezpečnostnych vystrażnych symbolov, akou „NEBEZPECENSTVO“, “VAROVANIE” a „UPOZORNENIE“. Nedodrzanie niżsie uvedenychPokynov moze mat za následok uraz elektrickym prudom, požiar a/alebo vaźne zranenie.

VYZNAM SYMBOLU

BEZPECNOSTNY VYSTRAZNY SYMBOL: Oznacije NEBEZPECENSTVO,VAROVANIE ALEBO UPOZORNENIE a moze byt pouzity v spojeni sinymi symbolmi alebo piktogramami.

VAROVANIE: Prevadzka akehokofvek elektrického naradia moze viest k vymrsteniu budzich predmetov do vašich oči, co moze spősobit vázne poskodenie zraku. Predtým, než začnete použivat elektrické naradie, si vždy nasadte ochrannes okuliare alebo ochrannes okuliare s postrannymi krytmi a pripadne celotvárov Šít. Odporučame použit bezpečnostné masku so široký mriezorom na okuliare alebo standardné bezpečnostné okuliare s postrannými krytmi.

BEZPECNOSTNÉ POKNY

Táto strana zobrazujé a popisujé bezpečnostné symboly, ktoré sa objavuju na tomtvo vyrobku. PredPokusom o zestavenie a prevadzkovanie si prečitajte, pochopte a doržiavajte vsetkyPokyny na stroji.

	Bezpečnostné upozornenie	Upožorťuje na potenciáne nebezpečsstvo Úrázu.
	Prečitajte si námov na obsluhu.	Používateř si musl prečitáť námov na obšluhu, aby znižil riziko Úrázu.
	Udržujte dostatočné vzdialenost od elektrického vedenia.	Aby sa zabránilo Úrázu elektrický prudom, nepracujte v dosahu 15 m od nadzemného elektrického vedenia. Kontakt s elektrický vedenim.mlze viest k važnemu zraneniu alebo Úrázu elektrický prudom s následkom smrt.
XX	Hluk	Garantovaná hladna akustického vykonu. Emisie hluku do prostredia podla smernice Europseho spolocěstva.
CE	CE	Tento výrobok je v súlade s platinymi smernicami ES.
UK	UKCA	Tento výrobok je v súlade s prisbrušnou britskou legislativou.
	WEEE	Odpadové elektrické výrobký sa nesmú likvidovat' spolu s domovým opadom. Odovzdajle do autorizovaného recyklacného strediska.
	Udržujte ruky a nohy v bezpečnéj vzdialenosti od rezaceho nástroja.	Nikdy sa nepokušajte ovládat'náradie Jednou rukou. Pri strate kontroly nad elektrický náradím.mlze dójs'tk važnemu alebo smrteǐnému zraneniu. Aby sa znižil riziko porezania, udržujte ruky a nohy v bezpečnéj vzdialenosti od rezaceho nástroja. Nikdy nepripájte pohybujúci sa rezaci nástroj rukou alebo ktoroukolev kinou šastou tela.
	Používajte ochranu očí a hlavy.	Pri práci s týmto vyrobkom vždy používajte ochranu očí a hlavy.
IPX5	Symbol IP Ochrana	pred prúdom vody
V	Volt Napătie
mm	Milimeter Dížka alebo	ve'lkost'
cm	Centimeter Dížka alebo	pe ve'lkost'
kg	Kilogram Hmotnost'
-	Jednosměný prúd	Typ alebo charakteristika prúdu

BEZPECNOSTNÉ POKNY PRE NOZNICE NA ZIVY PLOT

Nepouživajte noznice na zivy plot za nepriaznivych poveternostnych podmienok, majma ak existuje nebezpečenstvo blesku. Tym sa znižuje riziko Úderu bleskom.
Vsetky napajacie kable a vodicie uchovavaje mimo oblasti strihania. Napajacie kable alebo vodicie mozu byt ukrtev krikoch, cizivych plocha a moze dojst'k ich nahodnemu prerezaniu cepelou.
Pouzivajte ochranu sluchu. Vhodné ochranné prostriedky znižujú riziko straty sluchu.
Elektrické náradie drzte len za izolované rukovate, pretoze strizná lista moze pris't do kontaktu so skrytym vedenim. Pri kontakte cepele so „zivym" vodičom sa mozu obnažené kovove Časti noznic na zivý plot stat' „zivymi" a mozu sposobit obluhe elektrický šok.
Udrzujte vsetky casti tela mimo dosahu cepele. Neodstraunjte rezany material, alebo ho nepridrziavajte, ked su cepele v pohybe. CepelePokraucju v pohybe po vypnuti spinaca. Chvilkovanepozornost pri praci s noznicami na zivy plot moze mat'za nasledok vazne zranenie.
Pri odstrañovani zasekuteho materialu alebo pri opravach noznic na zivy plot skontrolujte, ci su vypnute vsetky hlavné vypinace a ci je napajacia snura odpojená. Neocakavané zapnutie noznic na zivy plot poças cistenia zasekuteho materialu alebo udrzby moze mat za nasledok vazne zranenie.
Prenasajte noznice na zivy plot za rukovat so zastavenou cepefou a davajte pozor, aby ste nezapli

hlavnv ypinae. Spravne prenaanie noznic na zivy plot zniuzje riziko neuyselnego startu a nasledneho poranenia cepelou.

Pri preprave alebo skladovani noznic na zivy plot vzy pouzite kryty striznej cepele. Spravna manipulacia s noznicami na zivy plot zniuzije moznost urazu listami.

A BEZPECNOSTNE UPOZORNENIA PRE NOZNICE NA ZIVY PLOT S PREDLZENYM DOSAHOM

Pri použivaní nožnic na zivý plot s prediženym dosahom nad urovnou hlavy použivajte vždy ochranu hlavy. Padajúce ulomky mozu mat' za následok vázne zranenie osôb.
Pri použivaní nožnic na zivý plot s predlženým dosahom použivajte vždy dve ruky. Držte nožnice na zivý plot s predlženým dosahom obomi rukami, aby ste predisci strate kontroly.
- Aby ste znižili riziko urazu elektrickým prudom, nikdy nepouživajte noznice na zivy plot s predlzeným dosahom v blízkosti elektrického vedenia. Kontakt s elektrickým vedenim moze viest k váznemu zraneniu alebo urazu elektrickým prudom s následkom smrti.
Pred pouzitim skontrolujte zivy plot, ci sa v nom nenachadzaju budzie predmety, napr. drotené ploty a skryte vedenie.
Elektrické náradie drzte len za izolované rukovate.
Noznice na zivy plot su urcené na pouzitie obsluhouna urovni terenu a nie na rebrikoch alebo inychnestabilnych podperach.
Použivajte iba s akumulátormi a nabijačkami, ktoré su uvedené na obr. A2.

Vyssie uvedene parametre su testované a meranés nastrojom vybavenym pohonnou tycou PPX1000.
Deklarovaná celková hodnota vibracii bola meraná v sulade so standardnou skusobnou metodou a moze sa použit na vázajomné porovnanie jegnotlivych náradi;
Uvádzana celková hodnota vibrácie sa može použit' aj na predežný odhad expoźcie.

A POZNÁMKA: Emisia vibraci pri skutočnom použivaní náradia sa moze odlišovat od deklarovanej hodnoty, pri alek sa nastroj použiva; Za učelom ochrany obshluhy má použivatel v skutočných podmienkach použitia nosit' rukavice a ochranu sluchu.

POPIS

ZOZNÁMTE SA S NÁSTAVCOM PRE NOZNICE NA ZIVY PLOT (Obr. A1)

1. Zadné puzdro
2. Predné puzdro
3. Kryt motora
4. Puzdro lišty
5. LiSta

OBSAH BALENIA (A2)

MONTAZ

A VAROVANIE: Ak akykofvek diel chyba, alebo je poskodeny, nepouzivaje tento vyrobok, kym nie su yvemenene diely. Ak pouzivate tento vyrobok s poskodenymi alebo chybajucimi casfami, moze dojst k vaznemu zraneniu.

VAROVANIE: Vždy vyberte bateriu z pristroja pri montáži dielov, vykonávani uprav, cistení, alebo kef sa nepoužíva.

NASTAVENIE UHLA REZNEJ HLAVY

Nastavec pre noznice na zivy plot zabaleny v obale je zlozeny v skladovacej polohe (obr. B). Uhol kibu a radialne otacanie reznej hlavy je mozné nastavit nezavisle. Pred pouzitim nastave izraciu hlavu do vchodnej pracovnej polohy.

Nastavenie uhl kibu

K disposzicii je sest' pracovnch poloh. Uhol striznej listy je mozné nastavit od -68° do 42° (obr. C).

1. Potiahnite dozadu prende puzdro a potom pevne pridrzte kryt motora, aby ste otocili uhol rezu do požadovanej polohy.

C-1 Predné puzdro

C-2 Zadné puzdro

1. Po dosiahnuti požadovaného uhla zatlačte puztro dopredu, aby ste zaistili polohu reznej hlavy.

Nastavenie radialneho otacania

Existuju dve vertikalne polohy rezania (obr. D). Mozu byt nestavené do'ava alebo doprava o 90^

1. Potiahnite dozadu zadné puztro a potom pevn pridržte kryt motora, aby ste otočili lištu do požadovanej polohy.
2. Po dosiahnuti pozadovaného uhla zatlačte puzdro dopredu, aby ste zaistili polohu reznej hlavy.

A VAROVANIE: Pred vykonanim nastaveni vyberte akumulator a vykonajte upravy iba pri zastavenej liste pre zniženie rizika poranenia. Nikdy sa nedotykajte listy pocas uprav.
VAROVANIE: Zliatinová prevodovka je horúca. Nikdy sa nedotýkajte povrchu zliatinovej prevodovky bez použitia ochrannych rukavic.

PRIPOJENIE/ODPOJENIE NASTAVCA PRE NOZNICE NA ZIVY PLOT NA TELESKOPICKU POHONNU TYC (obr. E)

Tento nastavec pre noznice na zivy plot je urceny na pouzitie s EGO teleskopickou pohonnou tycou PPX1000.

Pozrite si 'cast', INSTALACIA NASTAVCA NA
TELESKOPICKU POHONNU TYC v navode na obsluhu
teleskopieckje pohonnej tyce PPX1000 pre pripojenie noznic
na zivy plot na pohonnu tyc.

Pozrite si cast",ODSTRANENIE NASTAVCA Z TELESKOPICKEJ POHONNEJ TYCE" v navode na obsluhu teleskopickej pohonnej tyce PPX1000 pre odpojenie noznic na zivy plot z pohonnej tyce.

MONTAZ OCHRANY HROTU (volite'ne)

1. Pomocou sesthranného kluca (nie je sucastou dodávy) odstrante krátku skrutku, plochu podložku, puztro a maticu na konci strižnej lipty. Plochu podložku, puztro a maticu si odložte na opatovnú montáž (obr.F).

F-1 Matica F-3 Plocha podložka

F-2 Fuzdro F-4 Krátka skrutka

1. Zarovnajte ochranu hrotu s vyklenkom na striżnej liSTE a pripojte ho na miesto. Zaistite ho novou dlhou skrutkou a maticou a tiež aj odlożenou podložkou, puzdrom a maticou (obr. H).

G-1 Matica G-4 Puzdo
G-2 Ochrana hrotu G-5 Plochá podložka
G-3 Matica G-6 Dlhá skrutka

OBSLUHA

NEBEZPECENSTVO:Nikdy nerezte v blizkosti elektrickeho vedenia, elektrickych kablov alebo inychelektrickych zdrojov. Ak sa strzná lista zasekne na nejakom elektrickom kabli alebo vedeni,NEDOTYKAJTE SA STRIZNJEI LISTY ALEBO HLINIKOVEJ TYCE! MOZU SA STAT ELEKTRICKY VODIVYMIA VE'MI
NEBEZPECNYMI. Drzte dalej nastavec pre noznice na zivy plot za izolovanu rukovat alebo ho bezpecnym sposobom poloztde do smerom od vas. Pred poukusom o uvolnenie listy z vedenia alebo kablod opojte elektrické napajanie poskodeneho vedenia alebo kabla. Kontakt s listou, inymi vodivymi CASTAMI nastavca pre noznice na zivy plot, alebo zivymi elektrickymi vodičmi ci vedenim moze mat za nasledok važne zranenie alebo smrt elektrickým prudom.
VAROVANIE: Nedovol'te,aby dlhodobskusenost prace s tymto vyrobkom sposobila va'su neopatrnost. Pamataje na to, ze aj chvil'ková neopatrnost stači na to, aby sposobila vázny uraz.
VAROVANIE: Vždy používajte ochranu oči. Ak tak neurobite, moze dojst' k vymrsteniu predmetov do oči a k dalšim možným važnym zraneniam.
VAROVANIE: Nepouživajte ziadne nástavce alebo prisluşenstvo, ktoré neodporúca vyrobca EGO™. Použivanie nástavcov alebo prisluşenstva, ktoré nie je odporúcané, moze viest' k váznemu zraneniu osob.

POUZITIE

Vyrobok sa moze pouzivat' v dazi.

Tento vyrobok mozte pouzit na strihanie zivych plotov, krovia, krikov a podobnych materialov s priemerom vetiev mensim ak0 26 mm.

POUZITIE NOZNIC NA ZIVY PLOT S TELESKOPICKOU POHONNOU TYCOU

VAROVANIE: Oblete sa vchodne na pracu s tymto náradim, aby sa znižilo riziko poranenia. Nenoste šperky alebo volny odev. Použivajte ochranu oci a sluchu. Oblete si odolné, dlhe nohavice, czmya rukavice. Nenoste krátke nohavice, sandále alebo nebudte naboso.

PRIPRAVA NA REZANIE:

1. Nastavenie reznej hlavy do požadovanej pracovnej polohy.
2. Odstrante puztro zo strinej listy.
3. Pre bezpečnejsie a lepsie použivanie si dajte ramenny popruh czem rameno. Upravte ramenny popruh do pohodnej pracovnej polohy. Postupujte podlaPokynov v casti "MONTÁZ RAMENNEHO POPRUHU" v návode na obsluhu PPX1000 pre upevnenie ramenného popruhu na pohonnu týč.

VAROVANIE: Ramenny popruh ma takisto rychlovypinaci mechanizmus pre nebezpecné situacia. Ak dojde k nudzovej situacii, ihned si popruh odopnite zo svojho ramena bez ohladu na to, akym sposobom je popruh pripty.
VAROVANIE: Pri použivani noznic na zivy plot s predlizenym dosahom použivajte vždy dve ruky. Drzte noznice na zivy plot s predlizenym dosahom obomi rukami, aby ste predisi strate kontroly. Postupujte podlaPokynov v casti, DRZANIE TELESKOPICKEJ POHONNEJ TYCE" v navode na obsluhu PPX1000.

PRACOVNE TECHNIKY

Vodorovnyrez (snaklonenou reznou hlavou):

Rezte blízk o zemi zo stoja, napr. pri zarovánaní níkych krikov.

Pohybjute reznou hlavou vpravo a v'avo, akso budete pohybovat pozdiz plotu - pouzivajte obe strany strinej listy, nedotykajte sa striznou listou zeme (obr. H).

Vodorovnyrez (s priamou reznou hlavou):

Drzte reznu hlavu pod uhlom 0^ pri pomalom vodorovnom pohybe noznic na zivy plot. Pohybjte reznou hlavou do obluka smerom k vonkajsim ccastiam ziveho plota tak, aby odrezky padali na zem (obr. I).

Odpurucanie: V tejto pracovnej polohe rezte iba zive ploty do vysshky hrude.

Zvislyrez(snaklonenoureznouhlavou):

Rezte tak, aby ste nestali priamo vedla ziveho plota, napr. kvetinovy zahon medzi obsluhou a zivym plotom.

V tejo rezacej polohe pre lepsei kontrolu noznic na zivy plot odporucame pripojit noznice na zivy plot na reznú hlavu do polohy pre bočné rezanie.

Pohybjte reznou hlavou hore a dole do obluka, aka sa budete pohybovat pozdž plotu - použivajte obe strany strižnej lišty (obr. J).

Zvislyrez(spriamoureznouhlavou):

Extra dlhy dosah bez nutnosti pouzitia d'alsich pomocok. Pohybujte reznou hlavou hore a dole do obluka, aka sa budete pohybovat pozdli z plotu - pouzivajte obe strany strinej listy (obr.K).

Nadhlavovyrez (s naklonenou reznou hlavou):

Drzte noznice na zivy plot vertikalne a natocte ich do obluka pre maximale vyuzitie ich dosahu (obr. L1 a L2). Pre velmi vysoke ploty je vchodna predlovacia tyc ak o pomocka pre orezavanie.

A VAROVANIE: Akakofvek pracovna poloha nad hlavou je unavná. Aby sa minimalizovalo riziko nehôd, pracujte v takejto polohe len krátkycas. Nastavte uhol nastavitelnej reznej hlavy na maximum tak, aby nastroj bolo mozné drzat' v nižsej a menej unavnej polohe (s ramenným popruhom), ktora pritom poskytuje dostatočný dosah.

ZAPNUTIE/VYPNUTIE NASTROJA

Pozrite si 'cast', ZAPNUTIE/VYPNUTIE TELESKOPICKEJ POHONNEJ TYCE v návode na obsluhu pohonnej tyce PPX1000.

UDRZBA

VAROVANIE: Pri servise používajte iba identické nahradné diely. Pravidelne kontrolujte a udržiavajte stroj. Pre zaistenie bezpečnosti a spoálhivosti je nevyhnutné, aby vsetky opravy vykonával len kvalifikovany servisný technik.

VAROVANIE: Pred kontrolou, Čistenim alebo Údržbou pristroja zastavte motor, počkajte, kým sa věsétky pohyblé diely zastavia a vyberte akumulator. Nedodrzanie tychtoPokynov moze viest' k vázznemu zraneniu alebo poškodeniu majetku.

A POZNÁMKA: Pred každým použitím skontrolujte, Č na zariadení nie su poškodené, chýbajúce alebo uvolněčasti, napriklad skrutky, matrice, závity, uzávery atf. Bezpečne utiahnite vsetky upevnovace prvy a uzávery a nepoužívajte tento vyrobok, kým nebudú vymenéné vsetky chýbajúce alebo poškodené diely. Obratte sa na zákaznicke sluzby alebo kvalifikovaného servisného technika.

VŠEOBÇNÁ UDRŽBA

Na Čistenie plastovych dielov nepouživajte rozpustadla.
Váčsina plastov je nachylná na poskodenie roznymi typmi komerčnych rozpustadiel a mozu sa poskodit, ak sa rozpustadla použiju. Použite Čisté handry na odstránenie nečistot, prachu, oleja, maziva atd.

CISTENIE NASTAVCA PRE NOZNICE NA ZIVY PLOT

1. Zastavte motor a vyberte akumulátor.
2. Vycistite spinu a necistoty z nastavca pre noznice na zivy plot vlhkou handrous jemnym cistiacim prostriedkom.

POZNÁMKA: Nepoužívajte ziadne silné cistiace prostriedky na plastový kryt alebo rukováť. Mózu sa poskodit urcitými aromatickými olejmi, ako je borovica a citrón.

SKLADOVANIE NASTAVCA PRE NOZNICE NA ZIVY PLOT

1. Zastavte motor a vyberte akumulator z teleskopickej pohonnej tyce.
2. Odpojte nastavec pre noznice na zivy plot z teleskopickej pohonnej tyce.
3. Odstrante vsetok budzi material z nastavca pre noznice na zivy plot.
4. Skladujte na mieste, ktoré je nepristupné detom.
5. Chrante pred agresivnymi latkami, ako su zahradne chemikalie a Rozmrazovacie soli.

VYMENA LISTY

VAROVANIE: Pri manipulacii listou vždy použivajte rukavice; tieto sučasti su velmi ostre a možu obsahovat ostriny.

1. Vypnite náradie a vyberte akumulátor.
2. Nastavte listu do vodorovnej polohy a uistite sa, ze dostava listy je zarovnaná s hriadelom noznic na zivy plot pre Jednoduchu montáž (obr. M).

1. Odkrutkujte skrutku olejovacieho otvoru na prevalovej skrini šesthranným kfučom (nie je súcastou dodávky).

N-1 Skrutka olejovacieho otvoru

1. Vstreknite 5 g maziva cez mazaci otvor do prevodovsky.
2. Po dokončeni dotiahnite skrutku.

MAZANIE HNACIEHO KOLESA

Pre dosiahnutie co najlepsej prevadzky a dlhsej zivotnosti namaze hnacie koleso nastavca pre noznice na zivy plot spezialnym mazivom kazdych 100 hodin prevadzky.

Mazivo musi splnat' nasledujuce poziadavky:

Penetrácia stipna NLGI: NLGI-2;
Typ zahustovadla: Polymocovina;
Odporucany rozah prevadzkovych tepot: -40°C až 180° C;
Okrem vysie uvedeneho by malo byt' mazivo tiez stabilé v smyku s mimoriadnymi tlakovymi vastnostami, vynikajucimi vastnostami proti opotrebovaniu a perfektnou oxidačnou stabilitou.

Pri plnení maziva postupujte podla nasledujúcichPokynov:

1. Vypnite náradie a vyberte akumulátor.
2. Pomocou sesthranného k'uc (nie je suacfoudodávy) uovfnite a odskrutkujte 3 krátke skrutky (O-1) na kryte motora (O-2) a potom odmontujte kryt motora (obr. O).

O-1	Krátka skrutka O-5 Podložka
O-2	Kryt motora O-6 Prevodová s križa
O-3	Krátka skrutka O-7 Planétove prevody
O-4	Motor

1. Uvofinite 3 krátke skrutky (O-3) na motore a potom odpojte motor a podložku.
2. Pomocou mazacej pistole (nie je sučastou dodávky)
   vstreknite 5 g maziva do strodu 3 hornych planétovych
   prevodov (O-7) v prevodovke.

POZNÁMKA: Dbajte na to, aby sa poças vstrekovania nezmenila poloha ostatnych Častí v blizkosti prevodovky.

1. Znovu namontujte podlozku a motor utiahnutim 3 kratkych skrutiek (O-3).
2. Znovu namontujte kryt motora utiahnutim 3 krátych skrutiek (O-1).
3. Spustite nastroj a skontrolujte, cifungue normalne. Ak sa tak nestane, znova dostavte, ako je popisané vyssie.

Ochrana zivotného prostredia

Nevyhadzujte elektrické zariadenia, nabijačku bateri a baterie/akumulatory do domového oppadu!

SK

ODSTRANOVANIE PORUCH

PROBLEM PRICINA RIEŠENIE
Nožnice naživý plot nefunguj.	Žiadny elektricky kontakt medzi nožnica a akumulátorom. Akumulátor je vybitý. Akumulátor alebo náradie su chránené pred prehriátim Liša sa zasekla.	Vyberte akumulátor, skontrolujte kontakty a akumulátor nainstalujte naspát. Nabite akumulátor. Nechajte akumulátor alebo pohonnú tych vychladnút, kým teplota neklesne pod 67 °C. Vyberte akumulátor z pristroja. Opatrne odstránty prekážku, znovu vložte akumulátor a restartujte náradie.
Nadermé vibrácie alebo hluk.	Suché alebo skorodované lišty. Liša alebo jej podpera su ohnuté. Ohnuté alebo poškodené zuby. Uvořné skrutky lišty.	Namažte lišty. Vyměnte ho za novú lištu alebo podperu podla ĸasti „VÍMENA LIŠTY“ v tomto námode alebo požiadajte o výmenu servisné stredisko EGO. Vyměnte ho za novú lištu podla ĸasti „VÍMENA LIŠTY“ v tomto námode alebo požiadajte o výmenu servisné stredisko EGO. Utiahnite skrutky lišty. Pomocou šesthranného k½ča (nie je súčastóu dodávky) utiahnite skrutku v smere hodinovych ručićiek.

ZARUKA

ZARUCNÁ POLITIKA EGO
