ПОСІБНИК КОРИСТУВАЧА PTX5100 EGO

56-вольтна літій-іонна насадка для підрізання

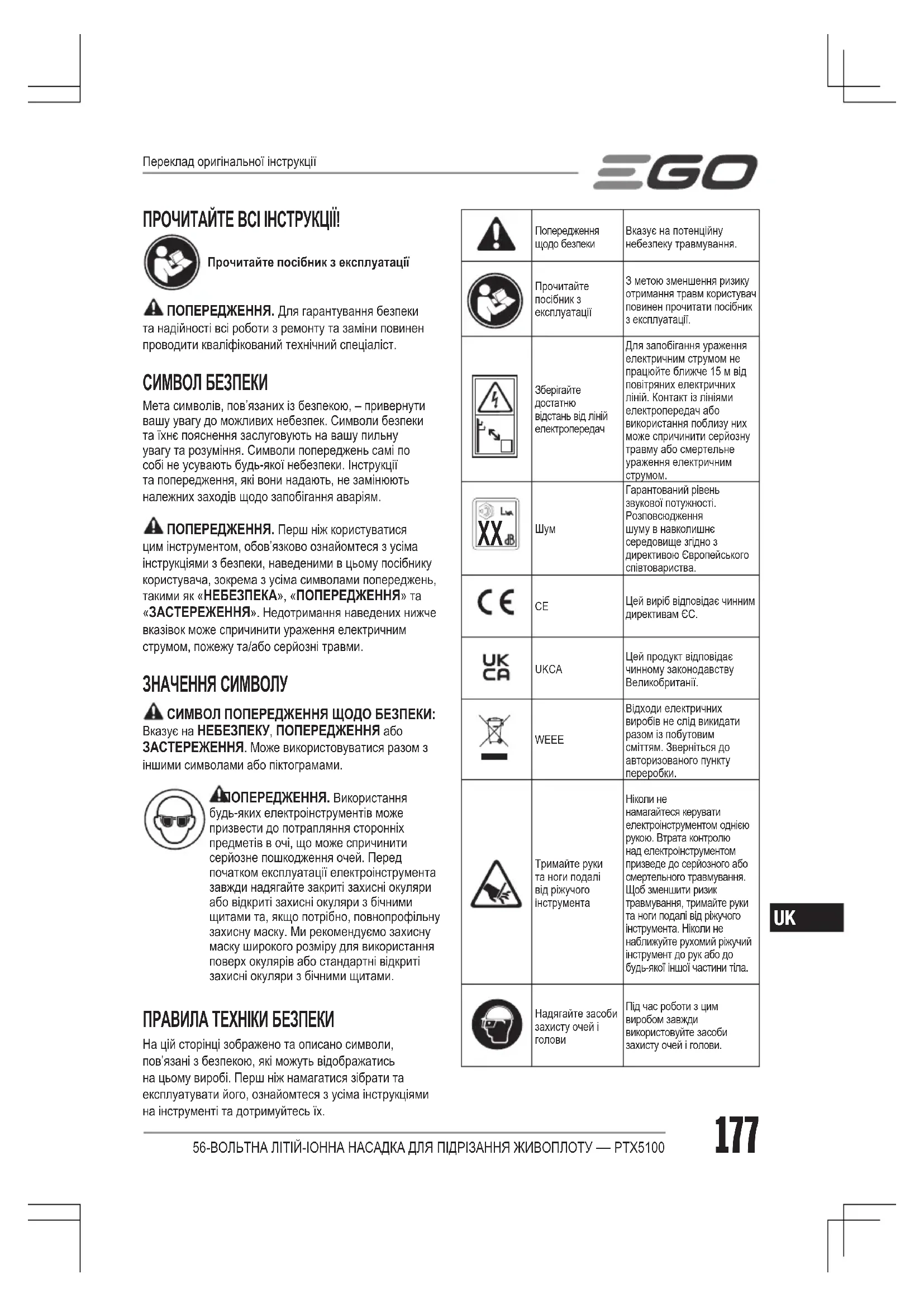

ПРОЧИТАЙТЕ ВСІ ІНСТРУКЦІЇ! Прочитайте посібник з експлуатації ПОПЕРЕДЖЕННЯ. Для гарантування безпеки та надійності всі роботи з ремонту та заміни повинен проводити кваліфікований технічний спеціаліст. СИМВОЛ БЕЗПЕКИ Мета символів, пов’язаних із безпекою, – привернути вашу увагу до можливих небезпек. Символи безпеки та їхнє пояснення заслуговують на вашу пильну увагу та розуміння. Символи попереджень самі по собі не усувають будь-якої небезпеки. Інструкції та попередження, які вони надають, не замінюють належних заходів щодо запобігання аваріям. ПОПЕРЕДЖЕННЯ. Перш ніж користуватися цим інструментом, обов’язково ознайомтеся з усіма інструкціями з безпеки, наведеними в цьому посібнику користувача, зокрема з усіма символами попереджень, такими як «НЕБЕЗПЕКА», «ПОПЕРЕДЖЕННЯ» та «ЗАСТЕРЕЖЕННЯ». Недотримання наведених нижче вказівок може спричинити ураження електричним струмом, пожежу та/або серйозні травми. ЗНАЧЕННЯ СИМВОЛУ СИМВОЛ ПОПЕРЕДЖЕННЯ ЩОДО БЕЗПЕКИ: Вказує на НЕБЕЗПЕКУ, ПОПЕРЕДЖЕННЯ або ЗАСТЕРЕЖЕННЯ. Може використовуватися разом з іншими символами або піктограмами. ПОПЕРЕДЖЕННЯ. Використання будь-яких електроінструментів може призвести до потрапляння сторонніх предметів в очі, що може спричинити серйозне пошкодження очей. Перед початком експлуатації електроінструмента завжди надягайте закриті захисні окуляри або відкриті захисні окуляри з бічними щитами та, якщо потрібно, повнопрофільну захисну маску. Ми рекомендуємо захисну маску широкого розміру для використання поверх окулярів або стандартні відкриті захисні окуляри з бічними щитами. ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ На цій сторінці зображено та описано символи, пов’язані з безпекою, які можуть відображатись на цьому виробі. Перш ніж намагатися зібрати та експлуатувати його, ознайомтеся з усіма інструкціями на інструменті та дотримуйтесь їх.Попередження щодо безпекиВказує на потенційну небезпеку травмування.Прочитайте посібник з експлуатаціїЗ метою зменшення ризику отримання травм користувач повинен прочитати посібник з експлуатації.Зберігайте достатню відстань від ліній електропередачДля запобігання ураження електричним струмом не працюйте ближче 15 м від повітряних електричних ліній. Контакт із лініями електропередач або використання поблизу них може спричинити серйозну травму або смертельне ураження електричним струмом.

Гарантований рівень звукової потужності. Розповсюдження шуму в навколишнє середовище згідно з директивою Європейського співтовариства.

Цей виріб відповідає чинним директивам ЄС. UKCA Цей продукт відповідає чинному законодавству Великобританії.

WEEE Відходи електричних виробів не слід викидати разом із побутовим сміттям. Зверніться до авторизованого пункту переробки.Тримайте руки та ноги подалі від ріжучого інструментаНіколи не намагайтеся керувати електроінструментом однією рукою. Втрата контролю над електроінструментом призведе до серйозного або смертельного травмування. Щоб зменшити ризик травмування, тримайте руки та ноги подалі від ріжучого інструмента. Ніколи не наближуйте рухомий ріжучий інструмент до рук або до будь-якої іншої частини тіла.Надягайте засоби захисту очей і головиПід час роботи з цим виробом завжди використовуйте засоби захисту очей і голови.Переклад оригінальної інструкції56-ВОЛЬТНА ЛІТІЙ-ІОННА НАСАДКА ДЛЯ ПІДРІЗАННЯ ЖИВОПЛОТУ — PTX5100 178

IPX5 Символ IP Захист від струменів водиV Вольт Напругаmm Міліметр Довжина або розмірcm Сантиметр Довжина або розмірkg Кілограм ВагаПостійний струмТип або характеристика струму ПОПЕРЕДЖЕННЯ ЩОДО БЕЗПЕКИ ВИКОРИСТАННЯ ТРИМЕРА ДЛЯ ПІДРІЗАННЯ

◾ Не використовуйте тример для живоплоту в поганих погодних умовах, особливо, якщо існує ризик блискавки. Це знижує ризик ураження блискавкою. ◾ Тримайте всі електричні шнури та кабелі подалі від зони різання. Під час роботи електричні шнури або кабелі можуть заховатись у живоплоті або кущах і випадково порізатись лезом. ◾ Надягайте засоби захисту органів слуху. Відповідне захисне спорядження знизить ризик утрати слуху. ◾ Тримайте тример для живоплоту лише за ручки з ізольованим покриттям, оскільки лезо може контактувати з прихованою проводкою або власним шнуром. Контакт леза з дротом під напругою призводить до появи напруги в металевих частинах тримера для живоплоту, що може призвести до ураження оператора електричним струмом. ◾ Тримайте всі частини тіла якнайдалі від леза. Не видаляйте матеріали, які слід порізати. під час руху леза. Леза продовжують рухатися після вимкнення вимикача. Мить неуважності під час роботи з кущорізом може призвести до серйозних травм. ◾ Під час очищення застряглого матеріалу або обслуговування тримера для живоплоту переконайтеся, що всі вимикачі живлення вимкнено і шнур живлення від’єднано. Несподіване спрацьовування тримера для живоплоту під час очищення застряглого матеріалу або обслуговування може призвести до серйозних травм. ◾ Переносьте тример для живоплоту за допомогою рукоятки, коли лезо зупинилося, і не допускайте ввімкнення будь-якого вимикача живлення. Правильне перенесення тримера для живоплоту зменшить ризик непередбаченого запуску та травмування лезами. ◾ Для транспортування і зберігання завжди використовуйте чохол для лез. Правильне поводження з тримером для живоплоту зменшить ризик травмування лезами. ПОПЕРЕДЖЕННЯ ЩОДО БЕЗПЕКИ ВИКОРИСТАННЯ ТРИМЕРА ДЛЯ ЖИВОПЛОТУ ЗІ ЗБІЛЬШЕНИМ РАДІУСОМ ДІЇ ◾ Під час роботи з тримером для живоплоту зі збільшеною дальністю дії над головою завжди використовуйте засоби захисту голови. Падіння сміття може призвести до серйозних травм. ◾ Під час роботи з тримером для живоплоту зі збільшеною дальністю дії завжди тримайте його обома руками. Тримайте тример для живоплоту зі збільшеною дальністю дії обома руками, щоб не втратити керування. ◾ Щоб зменшити ризик ураження електричним струмом, ніколи не використовуйте тример для живоплоту зі збільшеною дальністю дії поблизу ліній електропередач. Контакт із лініями електропередач або використання поблизу них може спричинити серйозну травму або смертельне ураження електричним струмом. ◾ Перевірте живопліт на наявність сторонніх предметів, наприклад дротяних огорож і прихованої проводки. ◾ Тримайте електроінструмент лише за ручки з ізольованим покриттям. ◾ Тример для живоплоту призначений для використання оператором, що стоїть на рівні землі, а не на драбинах або інших нестійких опорах. ◾ Використовуйте лише акумулятори та зарядні пристрої, перелічені на рис. A2 ЗБЕРЕЖІТЬ ЦЮ ІНСТРУКЦІЮ ДОДАТКОВІ СПЕЦІАЛЬНІ ПРАВИЛА БЕЗПЕКИ МОЖНА ЗНАЙТИ В ІНСТРУКЦІЇ КОРИСТУВАЧА ВІДПОВІДНОЇ НАСАДКИ. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Довжина леза 510 ммРізальна здатність 26 мм56-ВОЛЬТНА ЛІТІЙ-ІОННА НАСАДКА ДЛЯ ПІДРІЗАННЯ ЖИВОПЛОТУ — PTX5100 179

Діапазон рекомендованих робочих температур0°C–40°CДіапазон рекомендованих температур зберігання-20°C–70°CВага 2,67 кгВиміряний рівень звукової потужності L 94 dB(A) K=3 dB(A)Рівень звукового тиску на місці вуха оператора L 82 dB(A) K=3 dB(A)Гарантований рівень звукової потужності L

(відповідно до стандарту 2000/14/EC)95 dB(A)Оцінка вібрації a Передня ручка1,3 m/s

◾ Зазначені вище параметри випробувано та виміряно з приводною штангою PPX1000. ◾ Вказане загальне значення вібрації виміряне за стандартним методом тестування і може використовуватися для порівняння одного інструмента з іншим; ◾ Заявлене сумарне значення вібрації може також використовуватись для попередньої оцінки впливу. ПРИМІТКА. Емісія вібрації під час фактичного використання електроінструмента може відрізнятися від заявленої величини, у якій використовується інструмент. Щоб захистити оператора, користувач повинен одягати рукавички та захисні навушники в реальних умовах використання.

ОЗНАЙОМЛЕННЯ З НАСАДКОЮ ДЛЯ ПІДРІЗАННЯ ЖИВОПЛОТУ (рис. A1)

1. Задня втулка2. Передня втулка3. Корпус мотора4. Футляр леза5. Лезо

ПАКУВАЛЬНИЙ СПИСОК (A2)

ПОПЕРЕДЖЕННЯ. Якщо якісь частини пошкоджені або відсутні, не користуйтесь цим інструментом, доки вони не будуть замінені. Використання цього виробу з пошкодженими або відсутніми деталями може призвести до серйозних травм. ПОПЕРЕДЖЕННЯ. Завжди виймайте акумуляторну батарею з виробу, коли збираєте деталі, виконуєте регулювання, очищення, або коли виріб не використовується. РЕГУЛЮВАННЯ КУТА РІЖУЧОЇ ГОЛОВКИ Насадка для підрізання живоплоту лежить в упаковці в складеному положенні для зберігання (рис. B). Кут зчленування і радіальне обертання ріжучої головки можна регулювати окремо. Перед початком роботи встановіть ріжучу головку в підходяще робоче положення. Регулювання кута зчленування Є шість робочих положень. Кут ріжучого леза можна відрегулювати від -68° до 42° (рис. C).1. Відтягніть передню втулку, а потім міцно утримуйте кришку мотора, щоб повернути кут різання в бажане положення.C-1 Передня втулкаC-2 Задня втулка2. Щойно бажаний кут буде досягнутий, висуньте втулку вперед, щоб зафіксувати положення ріжучої головки. Регулювання радіального обертання Є два робочі положення різання (рис. D). Його можна відрегулювати вліво або вправо на 90°.1. Відтягніть задню втулку, а потім міцно утримуйте кришку мотора, щоб повернути лезо в бажане положення.2. Щойно бажаний кут буде досягнутий, висуньте втулку вперед, щоб зафіксувати положення ріжучої головки. ПОПЕРЕДЖЕННЯ. Щоб знизити ризик отримання травми, виймайте акумулятор перед виконанням регулювання та виконуйте регулювання тільки тоді, коли ножі нерухомі. Ніколи не торкайтесь лез, виконуючи регулювання.56-ВОЛЬТНА ЛІТІЙ-ІОННА НАСАДКА ДЛЯ ПІДРІЗАННЯ ЖИВОПЛОТУ — PTX5100 180

ПОПЕРЕДЖЕННЯ. Корпус редуктора з литого сплаву гарячий. Ніколи не торкайтеся поверхні корпусу редуктора з литого сплаву без захисних рукавичок. ПІД’ЄДНАННЯ/ЗНЯТТЯ НАСАДКИ ДЛЯ ПІДРІЗАННЯ ЖИВОПЛОТУ ДО ТЕЛЕСКОПІЧНОЇ ПРИВОДНОЇ ШТАНГИ (рис. E) Ця насадка для підрізання живоплоту призначена для використання з телескопічною приводною штангою EGO PPX1000. Див. розділ «УСТАНОВЛЕННЯ НАСАДКИ НА ТЕЛЕСКОПІЧНУ ПРИВОДНУ ШТАНГУ» в посібнику користувача телескопічної приводної штанги PPX1000, щоб отримати відомості про під’єднання тримера для живоплоту до приводної штанги. Див. розділ «ЗНЯТТЯ НАСАДКИ З ТЕЛЕСКОПІЧНОЇ ПРИВОДНОЇ ШТАНГИ» в посібнику користувача телескопічної приводної штанги PPX1000, щоб отримати відомості про зняття тримера для живоплоту з приводної штанги. КРІПЛЕННЯ НАКОНЕЧНИКА (додатково)

1. Використовуйте шестигранний гайковий ключ (не

входить у комплект), щоб зняти короткий болт, просту шайбу, втулку та гайку на кінці ріжучого леза. Збережіть просту шайбу, втулку та гайку для повторного збирання (рис. F). F-1 Гайка F-3 Проста шайба F-2 Втулка F-4 Короткий болт

2. Вирівняйте захисний наконечник із випуклістю

на лезі та встановіть його на місце. Закріпіть його новим довгим болтом та гайкою, а також збереженою шайбою, втулкою та гайкою (рис. G). G-1 Гайка G-4 Втулка G-2 Захисний наконечник G-5 Проста шайба G-3 Гайка G-6 Довгий болт ЕКСПЛУАТАЦІЯ НЕБЕЗПЕКА. Ніколи не обрізайте біля ліній електропередач, електричних шнурів або інших джерел електричного струму. Якщо лезо натрапляє на будь- який електричний шнур або лінію, НЕ ТОРКАЙТЕСЯ ЛЕЗА ЧИ АЛЮМІНІЄВОЇ ШТАНГИ! ВОНИ МОЖУТЬ БУТИ ПІД НАПРУГОЮ І ДУЖЕ НЕБЕЗПЕЧНИМИ. Продовжуйте тримати насадку для підрізання живоплоту за ізольовану ручку або відкладіть її в безпечний спосіб. Відключіть подачу електроенергії на пошкоджену лінію або шнур, перш ніж намагатися звільнити лезо від лінії або шнура. Контакт із лезом, іншими електропровідними частинами насадки для підрізання живоплоту або електричними шнурами чи лініями під напругою призведе до смертельного ураження електричним струмом або серйозної травми. ПОПЕРЕДЖЕННЯ. Знання виробу не має робити вас недбалим. Пам’ятайте, що півсекунди неуважності досить для серйозної травми. ПОПЕРЕДЖЕННЯ. Завжди носіть засоби захисту очей. Без окулярів ви ризикуєте травмами очей від викинутих предметів та іншими серйозними травмами. ПОПЕРЕДЖЕННЯ. Не використовуйте приладдя чи насадки, не рекомендовані виробником EGO

Використання нерекомендованого приладдя чи насадок може призвести до серйозних травм. ЗАСТОСУВАННЯ Виріб можна використовувати під дощем. Ви можете використовувати цей виріб для підрізання живоплотів, чагарників, кущів тощо з діаметром гілок менше Ø26 мм. ВИКОРИСТАННЯ ТРИМЕРА ДЛЯ ЖИВОПЛОТУ З ТЕЛЕСКОПІЧНОЮ ПРИВОДНОЮ ШТАНГОЮ ПОПЕРЕДЖЕННЯ. Одягайтеся правильно, щоб зменшити ризик травми під час роботи з цим інструментом. Не носіть вільного одягу або прикрас. Одягайте захисні окуляри та навушники. Носіть щільні, довгі штани, міцне взуття та рукавички. Не носіть шорти, сандалії, не працюйте босоніж. ПІДГОТОВКА ДО ОБРІЗАННЯ.

1. Відрегулюйте ріжучу головку в потрібному

2. Зніміть футляр із леза.

3. Для безпечної та кращої роботи надягайте

ремінець через плече. Відрегулюйте плечовий ремінець у зручному робочому положенні. Дотримуйтесь інструкцій, наведених у розділі «КРІПЛЕННЯ ПЛЕЧОВОГО РЕМЕНЯ» в посібнику користувача PPX1000, щоб прикріпити плечовий ремінець до приводної штанги. ПОПЕРЕДЖЕННЯ. Плечовий ремінь також є механізмом швидкого звільнення в небезпечній ситуації. Коли трапляється надзвичайна ситуація, негайно зніміть його з плеча, незалежно від того, у який спосіб одягнено ремінь.56-ВОЛЬТНА ЛІТІЙ-ІОННА НАСАДКА ДЛЯ ПІДРІЗАННЯ ЖИВОПЛОТУ — PTX5100 181

ПОПЕРЕДЖЕННЯ. Під час роботи з тримером для живоплоту зі збільшеною дальністю дії завжди тримайте його обома руками. Тримайте тример для живоплоту зі збільшеною дальністю дії обома руками, щоб не втратити керування. Дотримуючись інструкцій, наведених у розділі «ТРИМАННЯ ТЕЛЕСКОПІЧНОЇ ПРИВОДНОЇ ШТАНГИ» в посібнику користувача PPX1000, ТЕХНІКА РОБОТИ Горизонтальне різання (з ружучою головкою під

Підрізайте близько до землі з положення стоячи, наприклад, низькі чагарники. Виконуйте рухи ріжучою головкою вправо та вліво, рухаючись уздовж живоплоту – використовуйте обидві сторони лез і не кладіть лезо на землю (рис. H) Горизонтальне різання (за допомогою прямої ріжучої головки) Тримайте ріжучу головку під кутом від 0°, повільно рухаючи тример для живоплоту по горизонталі. Рухайте ріжучу головку по дузі в напрямку зовнішньої сторони живоплоту так, щоб обрізки потрапляли на землю (рис. I). Рекомендація. Підрізайте живоплоти не вище грудей у цьому робочому положенні. Вертикальне різання (ріжуча головка під кутом). Підрізайте, не стоячи безпосередньо поруч із живоплотом, наприклад, клумба між користувачем і живоплотом. У цьому положенні підрізання для кращого контролю тримера для живоплоту рекомендується під’єднати його до ріжучої головки в положенні підрізання збоку. Рухайте ріжучу головку вгору та вниз по дузі, просуваючись уздовж живоплоту – використовуйте обидві сторони леза (рис. J). Вертикальне різання (за допомогою прямої ріжучої головки) Дуже далека досяжність без потреби в інших засобах. Рухайте лезо вгору та вниз по дузі, просуваючись уздовж живоплоту – використовуйте обидві сторони леза (рис. K). Підрізання над головою (з ріжучою головкою під

Тримайте тример для живоплоту вертикально і рухайте ним по дузі, щоб максимально використовувати його дальність роботи (рис. L1 і L2). Для надзвичайно високих живоплотів подовжувач підходить для допомоги в підрізанні. ПОПЕРЕДЖЕННЯ. Будь-яке робоче положення вище висоти голови втомлює. Щоб мінімізувати ризик нещасних випадків, працюйте в таких положеннях лише протягом коротких періодів часу. Установіть кут регульованої ріжучої головки на максимум, щоб інструмент можна було тримати в нижчому положенні, що втомлює менше (з плечовим ремінцем), проте забезпечує достатню дальність роботи. ЗАПУСК/ЗУПИНКА ІНСТРУМЕНТА Див. розділ «ЗАПУСК/ЗУПИНКА ТЕЛЕСКОПІЧНОЇ ПРИВОДНОЇ ШТАНГИ» в посібнику користувача приводної штанги PPX1000. ОБСЛУГОВУВАННЯ ПОПЕРЕДЖЕННЯ. Використовуйте для технічного обслуговування лише ідентичні запчастини. Регулярно оглядайте інструмент і виконуйте його обслуговування. Для гарантування безпеки та надійності всі ремонтні роботи повинен проводити кваліфікований технічний спеціаліст. ПОПЕРЕДЖЕННЯ. Перед оглядом, чищенням або обслуговуванням пристрою зупиніть двигун, почекайте доки всі рухомі частини зупиняться, і вийміть акумуляторну батарею. Недотримання цих інструкцій може призвести до серйозних персональних травм або пошкодження майна. ПРИМІТКА. Перед кожним використанням перевіряйте весь виріб на предмет пошкоджень, відсутності або послаблення деталей, таких як гвинти, гайки, болти, кришки тощо. Закріпіть усі затискачі та ковпачки і не використовуйте цей прилад, доки не будуть замінені всі відсутні або пошкоджені деталі. Зверніться до служби підтримки або кваліфікованого спеціаліста з обслуговування. ЗАГАЛЬНИЙ ТЕХНІЧНИЙ ДОГЛЯД Не використовуйте розчинники для очищення пластмасових деталей. Більшість пластмас чутливі до різноманітних промислових розчинників і можуть бути ними пошкоджені. Для видалення бруду, пилу, мастила тощо користуйтесь чистою ганчіркою. ОЧИЩЕННЯ НАСАДКИ ДЛЯ ПІДРІЗАННЯ

1. Вимкніть мотор і вийміть акумулятор.56-ВОЛЬТНА ЛІТІЙ-ІОННА НАСАДКА ДЛЯ ПІДРІЗАННЯ ЖИВОПЛОТУ — PTX5100 182

2. Очистьте бруд і сміття на насадці для підрізання

живоплоту, використовуючи вологу ганчірку з м’яким мийним засобом. ПРИМІТКА. Не використовуйте сильні миючі засоби на пластиковому корпусі або ручці. Вони можуть бути пошкоджені деякими ароматичними маслами, наприклад хвойним і лимонним. ЗБЕРІГАННЯ НАСАДКИ ДЛЯ ПІДРІЗАННЯ

1. Зупиніть мотор і вийміть акумулятор із

телескопічної приводної штанги.

2. Зніміть насадку для підрізання живоплоту з

телескопічної приводної штанги.

3. Видаліть усі сторонні матеріали з насадки для

підрізання живоплоту.

4. Зберігайте її в місці, недоступному для дітей.

5. Тримайте подалі корозійні агенти, такі як садові

хімікати та солі проти ожеледі. ЗАМІНА ЛЕЗА ПОПЕРЕДЖЕННЯ. Завжди носіть рукавички, коли берете руками лезо. Ці компоненти гострі і можуть мати

1. Вимкніть інструмент і вийміть акумулятор.

2. Установіть лезо в горизонтальне положення,

переконавшись, що лезо в зборі перебуває на одній лінії з валом тримера для живоплоту, щоб полегшити монтаж (рис. M). M-1 Гвинт 1# (короткі

M-6 Втулка M-2 Нижня кришка M-7 Гвинт 2# (довгі гвинти) M-3 Опорна пластина

M-8 Опорна пластина 2# M-4 Кулісний важіль M-9 Лезо в зборі M-5 Опорна пластина

M-10 Ексцентриковий блок

3. Використовуйте шестигранний ключ (не входить

у комплект), щоб послабити 6 гвинтів 1# (короткі гвинти) в нижній кришці і зняти їх.

4. Продовжуючи послаблювати 2 гвинти 2# (довгі

гвинти), зніміть опорну пластину 1# і 2#, а також 2 втулки. Дві втулки розташовані окремо всередині двох прямокутних пазів зі округленими кутами в збірці леза.

5. Зніміть опорну пластину 3#.

6. Обережно зніміть кулісний важіль із леза.

7. Зніміть лезо в зборі з інструмента й переконайтеся,

що положення збірки ексцентрикового блока не

8. Сумістіть внутрішній виступ на новій збірці леза

з отвором усередині кулсіного важеля, щоб установити нову збірку леза на місце.

9. Вставте дві втулки у два заокруглені прямокутники

10. Установіть опорну пластину 1#, а потім установіть

11. Стежте за тим, щоб внутрішні отвори в лезі, втулки

і отвори в опорних пластинах збігалися з отворами для гвинтів у корпусі редуктора. Вставте 2 довгі гвинти в суміщені отвори й надійно затягніть їх.

12. Злегка перемістіть верхнє лезо вперед і назад, щоб

перевірити, чи вільно воно переміщається. Якщо ні, зберіть леза так, щоб верхнє лезо могло вільно

13. Установіть кулісний важіль.

14. Сумістіть отвір опорної пластини 3# з потовщенням

на ексцентриковому блоці, щоб установити опорну пластину на місце, переконавшись, що пластина точно розміщена в центрі, паралельно до обох

15. Установіть нижню кришку на корпус редуктора і

закріпіть 6 короткими гвинтами. ЗМАЩУВАННЯ ЛЕЗА (Рис. N) Для найкращої експлуатації та довшого терміну служби змащуйте лезо тримера для живоплоту антикорозійним мастилом після кожного використання. НЕ ЗАПОВНЮЙТЕ МАСТИЛЬНИЙ ОТВІР МАСТИЛОМ

у комплект) зніміть гвинт мастильного отвору на корпусі редуктора. N-1 Гвинт отвору для змащення

2. Введіть 5 г мастила через отвір для змащення в

3. Після закінчення затягніть гвинт.

ЗМАЩУВАННЯ ПРИВОДНОЇ ШЕСТІРНІ Для кращої експлуатації та більш тривалого терміну служби змащуйте насадку для підрізання живоплоту спеціальним мастилом кожні 100 годин роботи. Мастило має відповідати зазначеним далі вимогам. ◾ Рівень проникнення NLGI: NLGI-2; ◾ Тип згущувача: полісечовина;56-ВОЛЬТНА ЛІТІЙ-ІОННА НАСАДКА ДЛЯ ПІДРІЗАННЯ ЖИВОПЛОТУ — PTX5100 183

◾ Діапазон рекомендованих робочих температур: -40°C – 180°C; ◾ Крім вищевказаного, мастило також має бути стійким до зрушення, мати виняткові характеристики тиску, відмінні протизносні властивості і відмінну стійкість до окислення. Щоб залити мастило, виконайте такі дії:

1. Вимкніть інструмент і вийміть акумулятор.

2. Використовуйте шестигранний ключ (не входить

у комплект), щоб послабити і видалити 3 короткі гвинти (O-1) на кришці мотора (O-2), а потім зніміть кришку мотора (рис. O). O-1 Короткий гвинт O-5 Шайба O-2 Кришка мотора O-6 Корпус редуктора O-3 Короткий гвинт O-7 Планетарні шестірні O-4 Мотор

3. Послабте 3 короткі гвинти (O-3) на моторі, а потім

зніміть мотор і шайбу.

4. Використовуйте шприц для змащування (не

входить у комплект), щоб ввести 5 г мастила в центрі 3 верхніх планетарних шестерень (O-7) у корпус редуктора. ПРИМІТКА. Переконайтеся, що положення інших деталей поряд із коробкою передач залишається незмінним під час вприскування.

5. Знову зберіть шайбу і мотор, затягнувши 3 короткі

6. Установіть кришку мотора, затягнувши 3 короткі

7. Запустіть інструмент, щоб перевірити, чи може він

нормально працювати. Якщо ні, повторно зберіть його, як описано вище. ПРИМІТКА. Після зняття кришки мотора видаліть тирсу навколо мотора. Захист довкілля Не викидайте електричне обладнання, зарядний пристрій та батарейки/ акумулятори в побутові відходи!56-ВОЛЬТНА ЛІТІЙ-ІОННА НАСАДКА ДЛЯ ПІДРІЗАННЯ ЖИВОПЛОТУ — PTX5100 184

УСУНЕННЯ НЕСПРАВНОСТЕЙ НЕСПРАВНІСТЬ ПРИЧИНА ВИРІШЕННЯ Тример для живоплоту не працює. ◾ Немає електричного контакту між тримером і батареєю. ◾ Вийміть акумулятор, перевірте контакти та знову встановіть акумулятор. ◾ Акумуляторна батарея розряджена. ◾ Зарядіть акумуляторну батарею. ◾ Акумулятор або інструмент захищені від ◾ Дайте акумуляторній батареї або приводній штанзі охолонути, доки температура не опуститься нижче 67°C. ◾ Лезо защемлено. ◾ Вийміть акумуляторну батарею з інструмента. Обережно усуньте перешкоду, а потім знову вставте акумулятор і перезапустіть інструмент. Надмірна вібрація чи шум. ◾ Сухі або корозійні леза. ◾ Змастіть леза ◾ Лезо або тримач леза зігнуті. ◾ Замініть на нове лезо або опору, дотримуючись вказівок у розділі «ЗАМІНА ЛЕЗА» в цьому посібнику, або зверніться в сервісний центр EGO для заміни. ◾ Зігнуті або пошкоджені зубці. ◾ Замініть на нове лезо, дотримуючись вказівок у розділі «ЗАМІНА ЛЕЗА» в цьому посібнику, або зверніться в сервісний центр EGO для заміни. ◾ Ослаблені болти леза. ◾ Затягніть болти леза. Використовуючи шестигранний ключ (не входить у комплект), затягніть болт за годинниковою стрілкою.
