Tuotetyyppi	Pensasleikkurin jatko-osa EGO-moottorilohkolle
Merkki	EGO
Malli	PTX5100
Terän pituus	510 mm
Leikkuukapasiteetti	26 mm
Paino	2,67 kg
Jännite	56 V akku (yhteensopiva EGO POWER+ -sarjan kanssa)
Suojausluokka	IPX5 (kestää vesisuihkut)
Taattu äänitehotaso	95 dB(A)
Äänenpainetaso	82 dB(A)
Tärinätaso (etukahva)	1,3 m/s² (epävarmuus K=1,5 m/s²)
Tärinätaso (takakahva)	1,5 m/s² (epävarmuus K=1,5 m/s²)
Suositeltu käyttölämpötila	0 °C - 40 °C
Suositeltu säilytyslämpötila	-20 °C - 70 °C
Nivelkulman säätö	-68° - 90° (6 asentoa)
Radiaalirotaatio	2 asentoa (oikea/vasen)
Käyttökohteet	Pensasleikkaus, vesakko, pensaat - käyttö sateella mahdollista
Terän huolto	Voitelu jokaisen käytön jälkeen ruosteenestoöljyllä; vaihteen rasvaus 100 käyttötunnin välein
Moottorilohkon yhteensopivuus	EGO PPX1000
Takuu	Katso EGO:n takuukäytäntö osoitteesta egopowerplus.eu

Usein kysytyt kysymykset - PTX5100 EGO

Kuinka säätää leikkuupään kulmaa?

Vedä eturengasta ja pidä moottorin kansi lujasti kiinni, jotta voit kääntää leikkuukulman haluttuun asentoon (6 asentoa -68° - 90°). Työnnä rengasta lukitaksesi. Radiaalirotaatiota varten vedä pysäytysrengasta ja käännä terää vasemmalle tai oikealle.

Mitä akkua käyttää PTX5100-jatkeen kanssa?

PTX5100-jatko on suunniteltu käytettäväksi EGO PPX1000 -moottorilohkon kanssa. Käytä vain moottorilohkon käsikirjassa lueteltuja akkuja ja latureita (yleensä EGO 56 V POWER+ -sarjan akut).

Voinko käyttää pensasleikkuria sateessa?

Kyllä, tuotetta voidaan käyttää sateessa sen IPX5-suojausluokan ansiosta. Vältä kuitenkin ukkosmyrskyjä ja noudata kaikkia turvallisuusohjeita.

Kuinka vaihtaa PTX5100:n terä?

Käytä käsineitä. Irrota akku. Kierrä auki 6 lyhyttä ruuvia pohjakannesta, sitten 2 pitkää ruuvia tukilevyjen ja renkaiden irrottamiseksi. Irrota tukilevy (3) ja nivelvarsi. Aseta uusi terä kohdistamalla sisäinen uloke varren reikään. Kokoa päinvastaisessa järjestyksessä ja varmista, että terä liikkuu vapaasti.

Kuinka voidella terä?

Jokaisen käytön jälkeen poista öljyreiän ruuvi vaihteistokotelosta kuusiokoloavaimella, ruiskuta 5 g ruosteenestoöljyä ja kiristä ruuvi takaisin. Älä täytä ääriään myöten.

Pensasleikkuri ei käynnisty, mitä tehdä?

Tarkista, että akku on kunnolla paikallaan ja ladattu. Jos ylikuumenemissuoja on aktivoitunut, anna jäähtyä (alle 67 °C). Tarkista myös, että terä ei ole juuttunut. Irrota akku, poista este ja aseta akku takaisin.

Mitä suojavarusteita tulee käyttää?

Käytä aina suojalaseja, joissa on sivusuojat, suojakypärää (erityisesti yläpuoliseen leikkaukseen), kuulosuojaimia, käsineitä, pitkiä paksuja housuja, korkeita kenkiä ja olkahihnaa. Älä käytä löysiä vaatteita tai koruja.

Kuinka huoltaa jatko-osaa käytön jälkeen?

Sammuta moottori ja irrota akku. Puhdista lika kostealla liinalla ja miedolla pesuaineella. Älä käytä liuottimia. Säilytä työkalu lasten ulottumattomissa, suojassa syövyttäviltä tuotteilta.

Mikä on tämän työkalun äänitaso?

Taattu äänitehotaso on 95 dB(A) ja äänenpainetaso käyttäjän korvan kohdalla on 82 dB(A). Käytä kuulosuojaimia.

Kuinka säätää olkahihna korkealla työskentelyä varten?

Aseta olkahihna ristiin olkapäiden yli ja säädä se mukavaan asentoon. Hätätilanteessa pikairrotusmekanismi mahdollistaa välittömän vapautumisen. Noudata PPX1000-moottorilohkon käsikirjan ohjeita.

KÄYTTÖOHJE PTX5100 EGO

VAROITUS: Anna asiantuntevan huoltoteknikon tehdä kaikki korjaukset ja osien vaihdot, jotta laite on varmasti turvallinen ja luotettava.

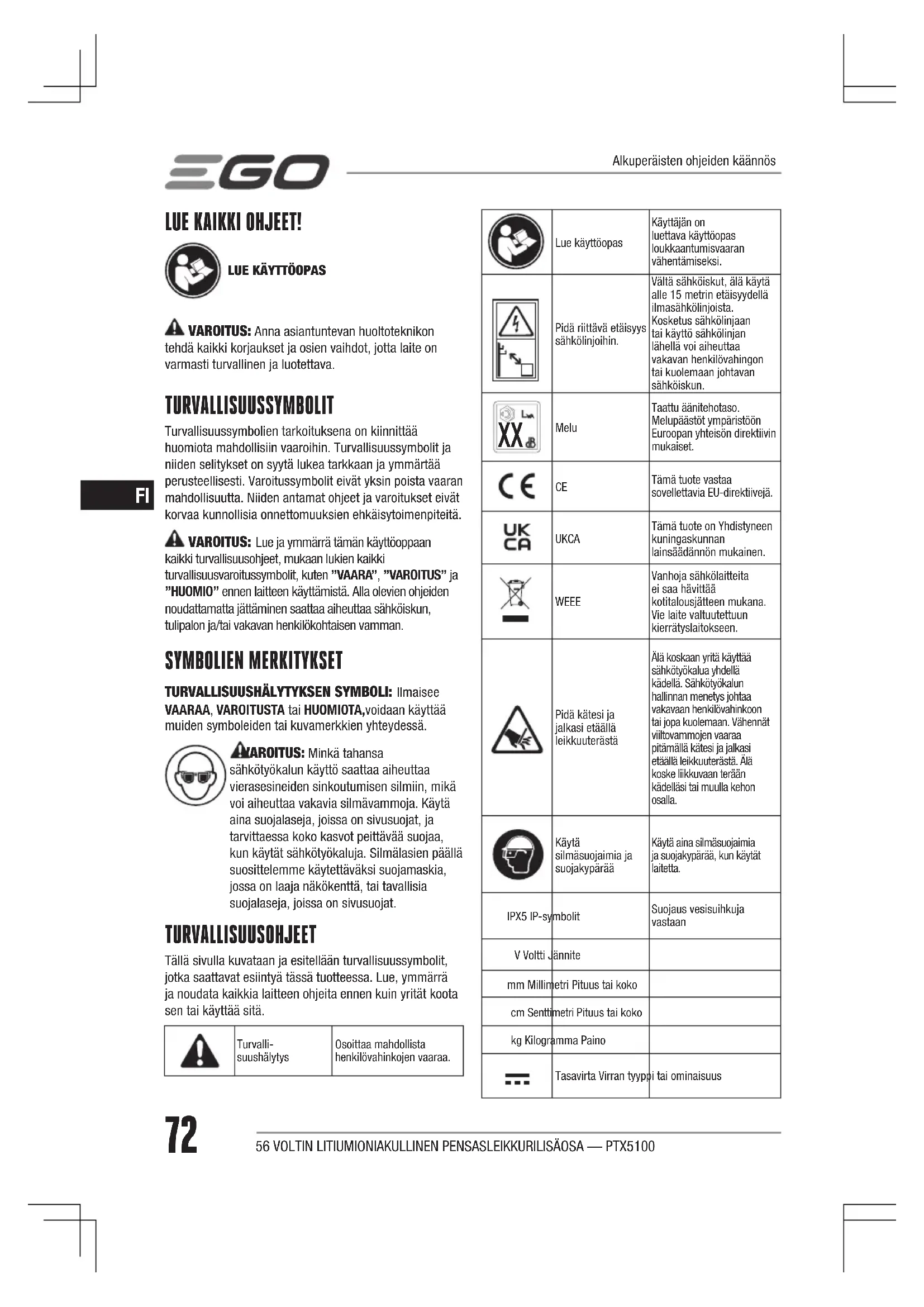

TURVALLISUUSSYMBOLT

Turvallisuussymbolen tarkoituksena on kiinnittaa huomiota mahdollsiin vaaroihin. Turvallisuussymbolit ja niiden selitykset on syyta lukea tarkkaan ja ymmartaa perusteellisesti. Varoitussymbolit eivat yksin poista vaaran mahdollusutta. Niiden antamat ohjeet ja varoitukset eivat korvaa kunnollisia onnettouuksen ehkaisytoimenpiteita.

VAROITUS: Lue ja ymmärä tämän käyttooppaan kaikki turvallisuusohjeet, mukaan lukien kaikki turvallisuvaroitussymbolit, kuten "VAARA", "VAROITUS" ja "HUOMIO" ennen laitteen käytämistä. Alla olevien ohjeiden noudattamatta jättäminen saattaa aiheuttaa sahköiskun, tulipalon ja/tai vakavan henkilökohtaisen vamman.

SYMBOLIEN MERKITYKSET

TURVALLISUUSHÄLYTYKSEN SYMBOLI: Ilmaisee VAARAA, VAROITUSTA tai HUOMIOTA, voidaan kayttä muiden symboleiden tai kuvamerkkien yhteydessa.

AROITUS: Minká tahansa

sahkötyokalun kaytto saattaa aiheuttaa vierasesineiden sinkoutumisen silmiin, mika voi aiheuttaa vakavia silmavammoja. Kayta aina suojalaseja, joissa on sivusuojat, ja tarvittaessa koko kasvot peittavaa suojaa, kun kaytata sahkötyokaluja. Simalasien paallasuosittelemme kaytettväksi sujamaskia, jossa on laaja nakokentta, tai tavallisia suojalaseja, joissa on sivusuojat.

TURVALLISUUSOHJEET

Tälla sivulla kuvataan ja esitellään turvallisuussymbolit, jotka saattavat esiintyä tassä tuotteessa. Lue, ymmärä ja noudata kaikkia laitteen ohjeita ennen kuin yritāt koota sen tai kayttä sitä.

Turvalli- suushälytys

Osoittaa mahdollista henkilövahinkojen vaaraa.

	Lue käytöopas	Käytäjan on luettava käytöopas loukkaantumisvaaran vähentämiseksi.
	Pidä rittäva etäsys sähkölinjoihin.	Välta sähköiskut, alä käytä alle 15 metrin etäisyddla ilmasähkölinjoista. Kosketus sähkölinjaan tai käytö sähkölinjan lähellä voi aiheuttaa vakavan henkilövingon tai kuolemaan johtavan sähköiskun.
XX	Melu	Taattu aänitehotaso. Melupäastöt ympäristöön Europan yhteison direktiivin mukaiset.
CE	CE	Tämä tuote vastaa sovellettavia EU-direktivejä.
UK	UKCA	Tämä tuote on Yhdistyneen kuningaskunnan lainsädännön mukainen.
	WEEE	Vanhoja sähkölaitteita ei saa havittä kotitalousjätteen mukana. Vie laite valtuutetuu kierrätslaitokseen.
	Pidä katesi ja jalkasi etäällä leikkuuterästa	Alä koskaan yritä käytä sähkötyökalua yhdellä kädellä. Sähkötyökalun hallinnan menetyjs johtaa vakavaan henkilövahinkoon tai jopa kuolemaan. Vähennät viltovammojen vaaraa pitämmä lätesi ja jalkasi etäälla leikkuuterästa. Alä koske liikkuvaan terään kädelläsi tai muilla kehon osalla.
	Käytä silmäsuojaimia ja suojakypäräa	Käytä aina silmäsuojaimia ja suojakypäräa, kun käytät laitetta.
IPX5 IP-symbolit		Suojaus vesisuihkuja vastaan
V Volti	Jännite
mm Millimetri Pituus tai koko
cm Sentttmetri Pituus tai koko
kg Kilogramma Paine
	Tasavirta Virran tyypi	tai ominaisuus

PENSASLEIKKURIN TURVALLISUUSVAROITUKSET

Välta pensasleikkurin kayttämista huonoissa saaolosuheissa, etenkin jos on salamoinnin vaara. Tämä vahentaa salamaniskun vaara.

• Pidä kaikki virtajohdot ja kaapelit poissa leikkuualueelta. Virtajohdot tai kaapelit voivat olla piilossa pensasaidoissa tai pensaissa, joloin terä voi vahingossa katkaista ne.

Kayta kuulonsuojaimia. Riittavat suojavarusteet vahentavat kuuron heikkenemisen vaara.

Kanna sahkötyokalua vain eristetyista tartuntapinnoista, koska leikkaava tera voi osua pillossa olevin johtoihin tai omaan johtoonsa. Terien kosketus "jannitteiseen" johtoon tekee myos pensasleikkurin metalliosat "jannitteisiki" ja voi aiheuttaa sahköiskun kayttajalle.

• Pidä kaikki ruuminosat etäälla terästa. Alä poista leikattua materiaialia tai pidä kiinni leikattavasta materiaialista, kun terä liikkuu. Terät jatkavat liikkumista sen jälkeen, kun kone on kytketty pois paälta. Hetkellenkin huolimattomuus pensasleikkurin käytön aikana voi aiheuttaa yakavan vamman.

Kun poistat juuttunutta materiaialia tai huollat pensasleikkuria, varmista, etta kaikki virtakytkimet on kytketty pois pälä ja virtajohto on irrotetu. Odottamaton pensasleikkurin kännistyminen tukosmaterialia poistettaessa tai huollon aikana voi aiheuttaa vakavan henkilövahingon.

Kanna pensasleikkuria kahvasta leikkurin tera pysaytetyna ja pitäen huolta siita, ettet koske virtakytkimeen. Pensasleikkurin asianmukainen kantaminen vahentaa tahattoman kaynistymisen ja terien aiheuttaman henkilovahingon vaaraa.

Kun kuljetat pensasleikkuria tai viet sen varastoon, kayta aina terasujousta. Pensasleikkurin asianmukainen kasitteleminen vahentaa terien aiheuttamien henkilovahinkojen vaaraa.

JATKOVARRELLISEN PENSASLEIKKURIN TURVALLISUUSVAROITUKSET

Käytä aina kypäräa, kun käytāt teleskooppivarrella varustettua pensasleikkuria paan ylapuolella. Putoavat roskat saattavat aiheuttaa yakavan henkilövahingon.
Käytä aina molempia käsä, kun käytä teleskooppivarrella varustettua pensasleikkuria. Pidä teleskooppivarrella varustettua pensasleikkuria molemmilla käsillä, jotta välätat hallinnan menetyksen.
Alä koskaan käytä teleskooppivarrella varustetuja pensasleikkureita lahellä sahkolinjoja sahköiskuvaaran takia. Kosketus sahkolinjaan

tai kayttso sahkolinan lahella voi aiheuttaavakavan henkilovahingon tai kuolemaan johtavan sahkiskun.

Tarkasta pensasaita vieraden esineiden, kuten teraslanka-aitojen ja piilossa olevien johtoen varalta.
Tartu sähkötyakaluun vain eristetyista pinnoista.
Pensasleikkuri on tarkoitettu kaytettavaksi maasta kasin, ei tikkaiden tai muiden epavakaiden tukien pälta.
Käytä vain kuvassa A2 lueteltujen akkujen ja latureiden kanssa

SÄLYTÄ NÄMÄ OHJEET

ERITYISIA LISATURVAOHJEITA ON KAYTETTAVAN LISAOSAN KAYTTOOPPAASSA.

TEKNISET TIEDOT

Terän pituus 510 mm
Leikkuukapasiteetti 26 mm
Suositeltu käytölämpötila 0°C-40°C
Suositeltu sälytyslämpötila -20°C-70°C
Paino 2.67 kg
Mitattu äänitehotaso LWA		94 dB(A)K=3 dB(A)
Äänenpaineen taso käytäjänkorvien tasolla LPA		82 dB(A)K=3 dB(A)
Taattu äänentehotasoLwA (mitattu 2000/14/EYMukaisesti)		95 dB(A)
Tärinärvoah	Etukahva	1.3 m/s2K=1.5 m/s2
	Takakahva	1.5 m/s2K=1.5 m/s2

Edellä esitetyt parametrit on testattu ja mitattu akkuvarren PPX1000 kanssa;
Ilmoitetu tarin kokonaispaastoorvo on mitattu standarditestausmenetelman mukaisesti, ja sen avulla voidaan vertailla tyokaluja keskenaan;
Ilmoitettua tärinān kokonaispäästöarvoa voidaan käyttaa myos altistumisen alustavaan arvointin.

HUOMAA: Tyokalun kayton aikana mitatto
todellinen tarinapäästöarvo voi poiketa ilmoitetusta
kokonaispäästöarvostyokalun kayttotavasta johtuen;
kayttäjan suojaamiseksi tulee kyytäa kaseineita ja
kuulosuojaimia varsinaisissa kayttölosuhteissa.

KUVAUS

OPETTELE TUNTEMAAN PENSASLEIKKURILISÄOSA (kuva A1)

1. Takaholkki
2. Etuholkki
3. Moottorin kotelo
4. Teransuojus
5. Tera

PAKKAUSLUETTELO (A2)

KOKOONPANO

VAROITUS: Jos jokin osa on vahingoittunut tai puuttuu, alä kayta tuotetta ennen kuin osat on vaihdettu. Tuotteen kayttio viottuneilla tai puuttuvilla osilla voi aiheuttaavakavan henkilovahingon.
VAROITUS: Poista akku laitteesta aina, kun kokoat osia, teet saatoja tai puhdistat laitetta, tai kun et kayta laitetta.

LEIKKAAVAN PÄN KULMAN SÄTÄMINEN

Kun pensasleikkurilisaosa puretaan pakkauksesta, se on assetettuna sailytysasentoon (kuva B). Nivelkulmaa ja sahauspaaan sateittia sta pyorintaa voidaan saatii erikseen. Sada leikkuupaa sopivaan tyoskentelyasentoon ennen kayttamista.

Nivelkulman säätäminen

Valittavana on kuusi tyoasentoa. Leikkuuteran kulma voidaan saataa alueelle -68^ - 42^ (kuva C).

1. Veda etuholkki taakse ja pidä tukevasti moottorin kannesta, kun kaannat leikkuukulman haluamaasi asentoon.

C-1 Etuholkki

C-2 Takaholkki

1. Kun haluttu kulma on saavutetu, lukitse leikkuupaan asento tyontamalli holkigeteenpain.

Sateittäisen pyorimisen saataminen

Laitteessa on kaksi pystyleikkuuasantoa (kuva D). Vasemmalle tai oikealle voidaan saataa 90^

1. Vedā takaholkki taakse ja pida tukevasti moottorin kannesta, kun kaannat teran haluamaasi asentoon.
2. Kun haluttu kulma on saavutetu, lukitse leikkuupaan asento tyontamalla holkki eteenpain.

VAROITUS: Loukkaantumisvaaran vahentamiseksi poista akku ennen saatoten tekemistä ja tee saadot vain, kun terat ovat pysahdyksissä. Alä koskaan koske terin saatoten aikana.
VAROITUS: Valuseoksesta valmistetu vaihteistokotelon on kuuma. Alä koskaan koske valueoksesta valmistettua vaihteistokoteloa ilman PPE-kasineita.

PENSASLEIKKURILISÄOSAN KINNITTÄMINEN AKULLISEEN TELESKOOPPIVARTEEN JA IRROTTAMINEN SIITÄ (kuva E)

Tämā pensasleikkurilisaosa on suunniteltu kaytettäväksi akullisen EGO-teleskooppivarren PPX1000 kanssa.

Katso pensasleikkurin kiinnittäminen akulliseen vartenakullisen teleskooppivarren PPX1000 kayttöoppaasta kohdasta "LISÄOSAN ASENTAMINEN AKULLISEEN TELESKOOPPIVARTEEN".

Katso pensasleikkurin irrottaminen akullisesta varresta akullisen teleskooppivarren PPX1000 kayttöoppaasta kohdasta "LISÄOSAN IRROTTAMINEN AKULLISESTA TELESKOOPPIVARRESTA.

KARJEN SUOJUKSEN ASENTAMINEN (lisavaruste)

1. Käytä kuusiokoloavainta (ei mukana) ja irrota lyhyt pultti, aluslevy, holkki ja mutteri leikkuuteran paast. Pidä aluslevy, holkkj amutteri tallessa uudelleen asentamista varten (kuva F).

F-1 Mutteri F-3 Sileå aluslevy
F-2 Holkki F-4 Lyhyt pultti

1. Kohdista karjen suojus leikkuuteran ulokkeseen ja asenna se paikalleen. Kiinnitta se uudella pitkalla pultila ja mutterilla sekä tallessa olevilla aluslevylla, holkila ja mutterilla (kuva G).

G-1 Mutteri G-4 Holkki
G-2 Kärjen suojus G-5 Sileä aluslevy
G-3 Mutteri G-6 Pitkä pultti

KAYTTO

VAARA: Ala koskaan tyoskentele lahella sahkolinjoja, sahkjohtoja tai muita sahkovirran lahteita. Jos leikkuuterat javat kiinn sahkjohtoon tai sahkolinjaan, ALA KOSKE LEIKKUUTERAAI TAI ALUMINIVARTEEN! NE VOIVAT OLLA JANNITTEELLISJA ERITTAIN VAARALLISIA.Pida edelteen pensasleikkurilisaosan eristetya kahvasta kiinn tai laske se maahan ja kauas itsestasi turvallisei. Irrota vahingoittunot joht toai kaapeli sahkoverkosta ennen kuin yritat irrottaa johdon tai kaepelin terastA.Teraan,muihin pensasleikkurilisaosan sahkoa johtaviin osin, jannitteellisiin sahkjohtoihin tai sahkolinjoihin koskeminen aiheuttaa tappavan sahkiskun tai yakavan henkilovahingon.
A VArOITUS: Alanna tAmi Iaitteen tuttuuden tehd a sen kAsittelysta huolimatonta. Muista, eta sekunnin sadasosankin huolimattomuus riittaa vakavan vamman aiheutumiseen.
VAROITUS: Kayta aina silmasuojaimia. Taman ohjeen laiminlyominen saattaa aiheuttaa esineiden sinkoutumisen silmiin ja mahdollisen vakavan henkilovahingon.
VAROITUS: Alä kāytä lisälaitteita tai lisavarusteita, jos niità ei ole suositellut valmistaja EGO™. Tallaisten lisavarusteiden tai apuvalineiden kāytto saattaa aiheuttaa yakavia henkilövahinkoja.

KAYTTAMINEN

Tuotetta voi kaytttaa sateessa.

Voit kayttta tata tuotetta pensasaitojen, pensaiden ja pensaikkojen, joden oksan halkaisija on alle 26mm leikkaamisen.

PENSASLEIKKURILISÄOSAN KÄYTTÄMINEN AKULLISEN TELESKOOPPIVARREN KANSSA

VAROITUS: Pukeudu asianmukaisesti valttäaksisi loukkaantumisvaaran tyokalua kayttaessasi. Alä kaytā välji vaatteita tai koruja. Kaytä suojalaseja ja kuulosuojaimia. Kaytä paksuja, pitkalahkeisia housuja, kunnollisia jalkineita ja suojakasineita. Alä kaytä lyhtlahkeisia housuja, sandaaleita tai ole paljain jaloin.

1. Säädä leikkuupäa haluamaasi työskentelyasentoon.
2. Irrota teransuojus leikkuuterastä.
3. Käytön turvallisuuden ja sujuvuuden takia laita olkahihna olan yli. Saad alkahihnaa, kunnes käyttoasento on mukava. Katso olkahihnan kiinnittäminen akulliseen varteen PPX1000:n käyttooppaan kohdasta "OLKAHIHNAN

ASENTAMINEN".

A VArOITUS: Olkahihna on myos nopea
vapautusmekanismi vaaratilanteissa. Kun on hatatilanne,
ota laite olaltasi valittomasti riippumatta hihn an asennosta.
A VArOITUS: Kayta aina molempia kasi, kun kaytat teleskooppivarrella varustettua pensasleikkuria. Pida teleskooppivarrella varustettua pensasleikkuria molemmilla kasilla, jotta valtat hallinnan menetyksen. Noudata PPX1000:n kaytttooppaan ohjeita kohdasta

"AKULLISEN TELESKOOPPIVARREN PITÄMINEN"

TYOSKENTELYTEKNIIKAT

Vaakasuoraan leikkaus (leikkuupää kulmassa)

Leikkaaminen laheltä maata seisten, esim. matalien pensaiden leikkaus.

Liikuta leikkuupaata oikealle ja vasemmalle, kun siiryt pensasaitaa eteenpain. Kayta teran molempia reunoja, ala anna leikkuuteran osua maahan (kuva H).

Vaakasuora leikkaus (suoralla leikkuupaallä)

Aseta leikkuupä 0° kulmaan, kun liikutat pensasleikkuria hitaasti vaakasuoraan. Liikuta leikkuupää tkaressa pensasaidan reunoille pän, jotta leikatut oksat putoavat maahan (kuva l).

Suositus: leikkaa tassä työskentelyasennossa
korkeintaan rinnan korkeudelle ulottuvia pensasaitoja.

Pystysuoraan leikkaus (leikkuupäa kulmassa)

Pensasaidan leikkaaminen kauempaa, esim. jos kayttajan ja pensasaidan valissa on kukkapenkki.

Tassleikkuasennossa pensasleikkurin hallinta on helppompaa. Suosittelemme yhdistamaan pensasleikkurin leikkuupaa sivuleikkuasennossa.

Liikuta leikkuupaata karessa ylos ja alas, kun siiryt pensasaaitaa eteenpain. Kayta leikkuuteran molempia reunoja (kuva J).

Pystysuoraan leikkaus (suoralla leikkuupaallä)

Erittain pitkä ulottuma ilman muita apuvallineita. Llikuta leikkuupaata karessa ylos ja alas, kun siiryt pensasaaita eteenpain. Kayta leikkuuteran molempia reunoja (kuva k).

Ylapiuolelta leikkaus (leikkuupää kulmassa)

Pidä pensasleikkuria pystysuorassa asennossa ja liikuta sitä karessa, joloin sen ulottuvus on suurin (kuva L1 ja L2). Jatkovarsi on sopiva apuväline, jos pensasaita on hyvin korkea.

A VArOITUS: Kaikki leikkuuasennot paan ylapuolehta leikatessa ovat raskaita. Leikkaa turvallisuutesi takia talla tavoin vain vahan aikaa kerrallaan. Aseta saedettava leikkuupaa niin suureen kulmaan kuin mahdollista, joloin tyokalua voi pitaa alempana, vahemman rasittavassa asennossa (olkahihnalla) ulottuvuuden ollessa kuitenkin riittava.

TYOKALUN KAYNNISTAMINEN/SAMMUTAMINEN

Katso akullisen varren PPX1000 kayttooppaasta kohta "AKULLISEN TELESKOOPPIVARREN KAYNNISTAMINEN/ SAMMUTTAMINEN"

KUNNOSSAPITO

FI

VAROITUS: Käytä huollon yhteydessä vain identtisia varaosia. Tarkasta kone ja huolla sitä saannöllisesti. Pätevan huoltoteknikon tulee suorittaa kaikkki korjaukset, jotta voidaan taata tuotteen turvallinen ja luotettava käytto.

VAROITUS: Pysayt moottori, odota kaikkien likkuvien osien pysahtymista ja poista akku ennen laitteen tarkastamista, puhdistamista tai huoltamista. Naiden ohjeiden noudattamatta jattaminen saattaa johtaa yakavaan henkilovahinkoon tai omaisuusvahinkoon.

HUOMAUTUS: Ennen jokaista kayttokertaa tarkista koko laite vahingoittuneiden, puuttuvien tai loystyneiden osien varalta, kuten ruuvit, mutterit, pultit, korkit jne. Kiinitta kaikki kiinnittimet ja korkti tiukasti, alaka kayta laitetta ennen kuin kaikki puuttuvat tai vahingoittuneet osat on vaihdettu. Ota yhteytta asiakspalveluun tai patevaa nhuoltoasentajaan.

YLEINEN KUNNOSSAPITO

Välä liotinaineiden käytöä, kun puhistat muoviosia. Useimmat muovit ovat herkkiä vauroitumaan erilaisista kaupallisista liuottimista ja voivat vauroitua niiden käytösta. Poista Ika, poly, oljy, rasva ym. puhtaalla llinalla.

PENSASLEIKKURILSAOSANPUHDISTAMINEN

1. Pysayt moottori ja poista akku.
2. Puhdista lika ja roskat pensasleikkurilisäosasta kostealla liinalla ja miedolla puhdistusaineella.

HUOMAUTUS: Älä käytä voimakkaita puhdistusaineita muoviseen kuoreen tai kahvaan. Ne saattavat vahingoittua tietyista aromaattisista öljysta, kuten mnty ja sitruuna.

PENSASLEIKKURILISÄOSAN SÄIYLTTÄMINEN

1. Sammuta moottori ja poista akku akullisesta teleskooppivarresta.
2. Irrota pensasleikkurilisaosa akullisesta teleskooppivarresta.
3. Puhdista kaikki vieras materiaali pensasleikkurilisäosasta.
4. Sälytä sitä paikassa, johon lapset eivat päse.
5. Pida poissa syovyttavien aineiden, kuten puutarhakemikaalien ja jänestosuolojen, laheltä.

TERÄN VAIHTAMINEN

VAROITUS: Kayta aina hansikkaita, kun kasittelet teraa; namakomponentit ovat teravi ja nilssaaattaa olla sarmia.

1. Kytke tyokalu pois päättä ja poista akku.
2. Säädä terä vaaka-asennossa, ja varmista, että teräkokoonpano kohdistuu pensasleikkurin karaan asennuksen helpottamiseksi (kuva M).

M-1	Ruuvi 1# (lyhyet ruuvit)	M-6 Holkki
M-2	Pohjakansi M-7 Ruuvi 2# (pit kät ruuvit)
M-3	Tukilevy 3# M-8 Tukilevy 2#
M-4	Lenkkivipu M-9 Terä kokoon pano
M-5	Tukilevy 1# M-10 Epäkeskolphko

1. Kayta kuusiokoloavainta (ei mukana) ja loysaa 6 ruuvia 1# (lyhyet ruuvit pohjakannesta ja irrota ne.
2. Jatka loysaamalla 2 ruuvia 2# (pitkat ruuvit) irrotaaksesi tukilevyt 1# ja 2# sekä 2 holkkia. 2 holkkia on sjoitettu erikseen terakokoonpanon kahden pyoristetyn suorakulmaisen paikan sisalle.
3. Irrota tukilevy 3#.
4. Irota varovasti lenkkivipu terastä.
5. Irrota terakokoonpano tyokalusta, ja varmista, etta epakeskolohkokokoonponan sijainti ei muutu.
6. Kohdista uuden terakokoonpanon sisaaanpain oleva kohouma lenkkivivun sisall'olevan reian kanssa uuden terakokoonpanon asentamiseksi.
7. Työnnä kaksi holkkia kahteen pyöristettyyn suorakulmion erikseen.
8. Asenna tukilevy 1# ja asenna sen jäikeen tukilevy 2#.
9. Pida teran sisapuolen reiät, holkit ja tukilevyjen reiät linjassa vaihdekotelon ruuvinreikien kanssa. Asenna 2 pitkäa ruuvia kohdistettuihin reikiin ja kirista ne kunnolla.
10. Llikuta ylemppä teräa hieman edestakaisin

tarkistaaksesi, likkuuko tera vapaasti. Jos ei, asenna terat uudelleen, kunnes ylempi tera päasee likkumaan vapaasti.

1. Asenna lenkkivipu.
2. Kohdista tukilevyn 3 # reikä epäkeskolohkon kohouman kanssa asentaaksesi tukilevyn paikalleen varmistaen, etta levy on tarkalleen keskellä, molempien reunojen suuntaisesti.
3. Asenna pohjakansi vaihteistokoteloon ja kiinnita se 6 lyhyella ruuvilla.

TERÄN VOITELU (kuva N)

Paras kaytettavyys ja pidempi teran kaytttoika saavutetaan, kun pensasleikkurin tera voidellaan jokaisen kayttokerran jalkeen ruosteenestooljyll. ALA TAYTA OLJYREIKAA TAYSIN TAYTEEN OLJYLLA.

1. Irrota vaihteistokotelon voitelurei'an ruuvi kuusiokoloavaimella (ei ole mukana).

N-1 Voitelurei'an ruvi

1. Ruiskuta 5 g rasvaa vaihteistoketelon voitelurei kautta.
2. Kiristä ruuvi, kun olet valmis.

KÄYTTÖVAHTEEN VOITELU

Parhaan toimivuuden ja pitkān kayttöän takaamiseksi voitele pensasleikkurilisaosan kayttovaihe erikoisrasvalla 100 kayttotunnin valein.

Rasvan on taytettäva seuraavat vaatimukset:

NLGi tunkeutumisluokka: NLGi-2;
Paksuntimen tyyppi: polyurea;
Suositeltu kaytollampotila: -40^ - 180^
Edellmainittujen lisaki rasvan on myos olta leikkauskestav poikkeuksellisa paineomaisuukssila, erinomaisilla kulumisenestoominaisuukssila ja taydellisella hapettumisenkestolla.

Noudata rasvan taytossa seuraavia vaiheita:

1. Kytke tyokalu pois päältä ja poista akku.
2. Käytä kuusiokoloavainta (ei mukana) ja lösää sekä irrota 3 lyhytta ruuvia (0-1) moottorin kannesta (0-2) ja irrota sitten moottorin kansi (kuva O).

0-1	Lyhyt ruuvi 0-5 Alusley
0-2	Moottorin kansi 0-6 Vaihteisto	okotelo
0-3	Lyhyt ruuvi 0-7 Kiertopyörästo
0-4	Moottori

1. Loyssa 3 lyhyttä ruuvia (0-3) moottorista ja irrota moottori ja aluslevy.

2. Ruiskuta rasvapistoolilla (ei mukana) 5 g rasvaa 3 ylemman kiertopyoran (0-7) keskelle vaihteistokoteloon.

HUOMAA: Varmista, etta muiden vaihteistoketolon lahell olevien osien asennot pysyvat muuttumattomina ruiskutuksen aikana.

1. Asenna aluslevy ja moottori takaisin kiristamalla 3 lyhytta ruvua (0-3).
2. Asenna moottorin kansi takaisin kiristamalla 3 lyhyttaruuvia (0-1).
3. Kännistä tyokalu ja tarkista toimiiko se normalisti. Jos ei, kokoa uudelleen noudattaen edell' kuvattuja vaiheita.

HUOMAA: Kun olet poistanut moottorin kannen, puhdista sahanpuru moottorin ympairtt.

Ympäristönsuojelu

Alä havitä sahkölaitteita, akkulaturia tai
akkua /ladattavia paristoja
kotitalousjätteen seassa!

VIANMAÄRITYS

ONGELMA	SYY RATKAISU
Pensasleikkuri ei toimi.	■ Leikkurin ja akun vällä ei ole sähköllitäntä. ■ Akku on tyhä. ■ Akun tai työkalun ylikuumenemissuoja lauennut ■ Terä on juuttunut kiinni.	■ Poista akku, tarkista kosketuskohda ja asenna akku takaisin. ■ Lataa akku. ■ Anna akun tai akullisen varren jäht kunnes sen lämpötila on alle 67 °C. ■ Irrota akku työkalusta. Irrota sukos varovasti, aseta sitten akku takaisin ja käynistä työkalu uudelleen.
Liiallinen tärinä tai melu.	■ Kuivat tai syöpyneet terät. ■ Terät ovat taipuneet tai terätuki on taipunut. ■ Taipuneet tai vauroituneet hampaat. ■ Löystyneet terän pultit.	■ Voitele terät. ■ Vaihda uusi terä tai tuki noudattaen tamän käytöppaan kohtaa "TERÄN VAHTAMINEN" tai ota yhteytä EGO-huoltolikkeseen. ■ Vaihda uusi terä noudattaen tamän käytöppaan kohtaa "TERÄN VAHTAMINEN" tai ota yhteytä EGO-huoltolikkeseen. ■ Kiristä terän pultit. Käytä kuusiokoloavainta (ei mukana), kiristä käantämälä pulttia myötäpäävään.

TAKUU

EGON TAKUUEHDOT

Verkkosivustolta egopowerplus.eu lyydat EGOn takuuehtoen taydelliset ehdot kokonaisudessaan.

LES GJENNOM ALLE INSTRUKSJONENE!

LES BRUKERHANDBOKEN

hekitrimeri elektrit juhtivate tarvikutega voi voulu all olevate juhtmete voi traatidea vob pohjustada surma voi raskeid vigastusi elektrloogi tagajarjel.

Horisontaalne loikamine (loiketera on nurga all)

Mapinna lahedalt liokamine seisvas asendis, naiteks madalate põosaste pugamisel.

Vertikaalne loikamine (loiketera on nurga all)

Vertikaalne loikamine (loiketera on sirge)

Eriti kaugele ulationimine ilma lisaabivahenditeta. Kiigutage Iokepead moeda hekki edasi likudes kaarjalt ules ja alla -kasutage loiketera molemat kulge (joon.K).

Pea kohl llokamine (loiketera on nurga all)

68- jL JsJbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSbSb

palsy d jalol cbe alai a 1
