NAUDOJIMO INSTRUKCIJA PTX5100 EGO

Gyvatvorių žirklių priedas su 56 voltų ličio jonų

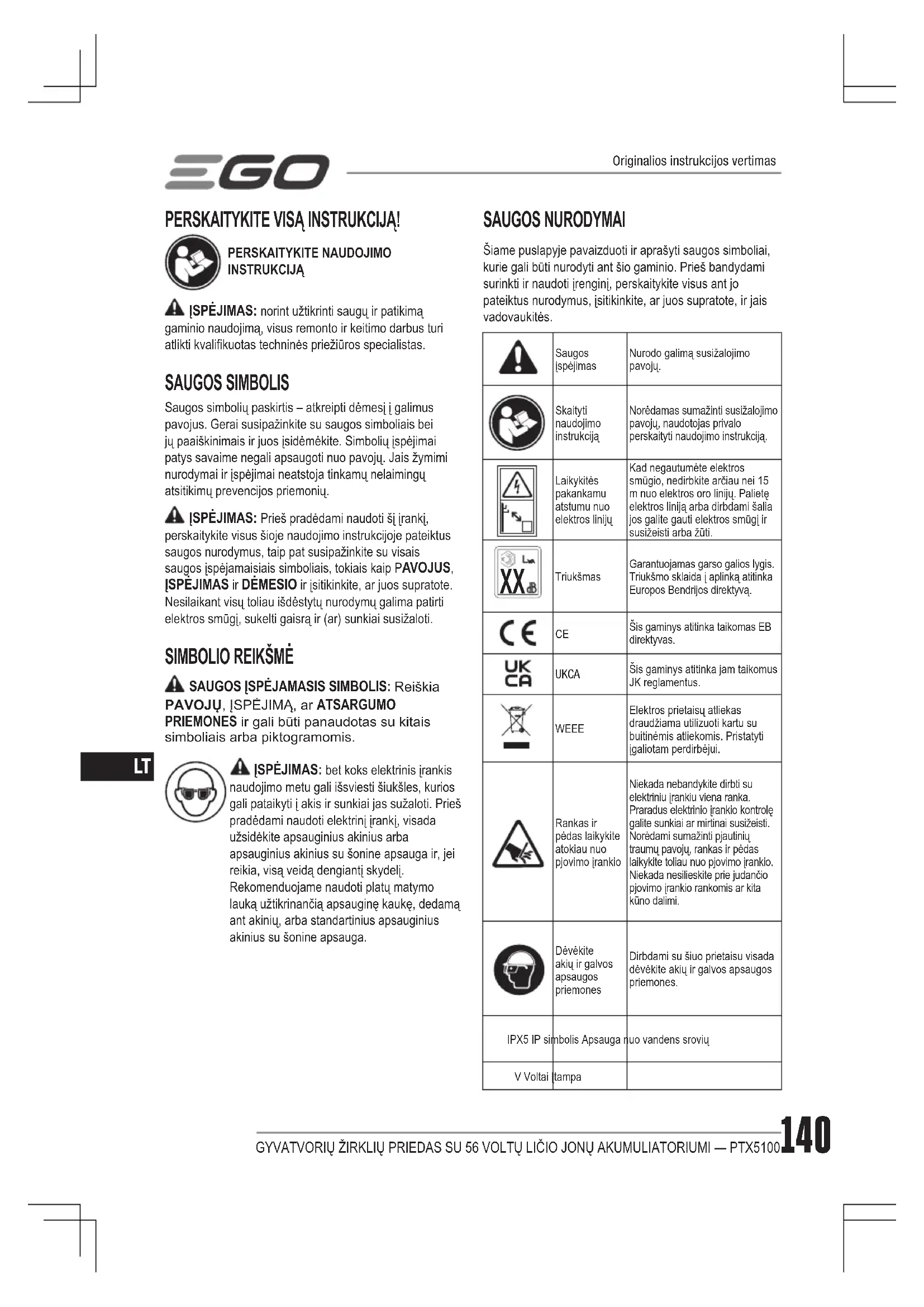

PERSKAITYKITE VISĄ INSTRUKCIJĄ! PERSKAITYKITE NAUDOJIMO INSTRUKCIJĄ ĮSPĖJIMAS: norint užtikrinti saugų ir patikimą gaminio naudojimą, visus remonto ir keitimo darbus turi atlikti kvalikuotas techninės priežiūros specialistas. SAUGOS SIMBOLIS Saugos simbolių paskirtis – atkreipti dėmesį į galimus pavojus. Gerai susipažinkite su saugos simboliais bei jų paaiškinimais ir juos įsidėmėkite. Simbolių įspėjimai patys savaime negali apsaugoti nuo pavojų. Jais žymimi nurodymai ir įspėjimai neatstoja tinkamų nelaimingų atsitikimų prevencijos priemonių. ĮSPĖJIMAS: Prieš pradėdami naudoti šį įrankį, perskaitykite visus šioje naudojimo instrukcijoje pateiktus saugos nurodymus, taip pat susipažinkite su visais saugos įspėjamaisiais simboliais, tokiais kaip PAVOJUS, ĮSPĖJIMAS ir DĖMESIO ir įsitikinkite, ar juos supratote. Nesilaikant visų toliau išdėstytų nurodymų galima patirti elektros smūgį, sukelti gaisrą ir (ar) sunkiai susižaloti.

SAUGOS ĮSPĖJAMASIS SIMBOLIS: Reiškia PAVOJŲ, ĮSPĖJIMĄ, ar ATSARGUMO PRIEMONES ir gali būti panaudotas su kitais simboliais arba piktogramomis. ĮSPĖJIMAS: bet koks elektrinis įrankis naudojimo metu gali išsviesti šiukšles, kurios gali pataikyti į akis ir sunkiai jas sužaloti. Prieš pradėdami naudoti elektrinį įrankį, visada užsidėkite apsauginius akinius arba apsauginius akinius su šonine apsauga ir, jei reikia, visą veidą dengiantį skydelį. Rekomenduojame naudoti platų matymo lauką užtikrinančią apsauginę kaukę, dedamą ant akinių, arba standartinius apsauginius akinius su šonine apsauga. SAUGOS NURODYMAI Šiame puslapyje pavaizduoti ir aprašyti saugos simboliai, kurie gali būti nurodyti ant šio gaminio. Prieš bandydami surinkti ir naudoti įrenginį, perskaitykite visus ant jo pateiktus nurodymus, įsitikinkite, ar juos supratote, ir jais vadovaukitės.Saugos įspėjimasNurodo galimą susižalojimo pavojų.Skaityti naudojimo instrukcijąNorėdamas sumažinti susižalojimo pavojų, naudotojas privalo perskaityti naudojimo instrukciją.Laikykitės pakankamu atstumu nuo elektros linijųKad negautumėte elektros smūgio, nedirbkite arčiau nei 15 m nuo elektros oro linijų. Palietę elektros liniją arba dirbdami šalia jos galite gauti elektros smūgį ir susižeisti arba žūti.

TriukšmasGarantuojamas garso galios lygis. Triukšmo sklaida į aplinką atitinka Europos Bendrijos direktyvą.

Šis gaminys atitinka taikomas EB direktyvas. UKCA Šis gaminys atitinka jam taikomus JK reglamentus.

WEEE Elektros prietaisų atliekas draudžiama utilizuoti kartu su buitinėmis atliekomis. Pristatyti įgaliotam perdirbėjui.Rankas ir pėdas laikykite atokiau nuo pjovimo įrankioNiekada nebandykite dirbti su elektriniu įrankiu viena ranka. Praradus elektrinio įrankio kontrolę galite sunkiai ar mirtinai susižeisti. Norėdami sumažinti pjautinių traumų pavojų, rankas ir pėdas laikykite toliau nuo pjovimo įrankio. Niekada nesilieskite prie judančio pjovimo įrankio rankomis ar kita kūno dalimi.Dėvėkite akių ir galvos apsaugos priemonesDirbdami su šiuo prietaisu visada dėvėkite akių ir galvos apsaugos priemones.IPX5 IP simbolis Apsauga nuo vandens sroviųV Voltai ĮtampaOriginalios instrukcijos vertimasGYVATVORIŲ ŽIRKLIŲ PRIEDAS SU 56 VOLTŲ LIČIO JONŲ AKUMULIATORIUMI — PTX5100 141

mm Milimetrai Ilgis arba dydiscm Centimetrai Ilgis arba dydiskg Kilogramai SvorisNuolatinė srovėSrovės tipas arba charakteristika GYVATVORIŲ ŽIRKLIŲ SAUGOS ĮSPĖJIMAI ◾ Gyvatvorių žirklėmis nedirbkite prastu oru, ypač esant žaibo pavojui. Laikantis šios taisyklės, sumažėja žaibo smūgio pavojus. ◾ Patraukite iš pjovimo zonos visus elektros laidus. Elektros laidai ar kabeliai gali būti pasislėpę gyvatvorėse arba krūmuose ir žirklės gali juos atsitiktinai įkirpti. ◾ Dėvėkite klausos apsaugą. Tinkamos apsaugos priemonės sumažins pavojų netekti klausos. ◾ Gyvatvorių žirkles laikykite paėmę tik už izoliuotų paviršių, nes žirklių ašmenys gali prisiliesti prie pasislėpusio elektros laido ar įrankio maitinimo laido. Geležtę prilietus prie laido su tekančia elektros srove, ji gali pradėti tekėti kitomis metalinėmis įrankio dalimis, ir tuomet naudotojas gali patirti elektros smūgį. ◾ Saugokite savo kūno dalis ir nekiškite jų prie geležtės. Kai geležtės juda, nebandykite išimti nupjautų šakelių arba jas laikyti pjovimo metu. Išjungus jungiklį geležtė dar kurį laiką juda. Neatidžiai dirbdami su gyvatvorių žirklėmis galite sunkiai susižaloti. ◾ Prieš šalindami užstrigusias šiukšles ar vykdydami gyvatvorių žirklių techninės priežiūros procedūras patikrinkite, ar visi maitinimo jungikliai išjungti ir maitinimo laidas atjungtas. Jei gyvatvorių žirklės netikėtai įsijungtų valant užstrigusias šiukšles ar atliekant techninės priežiūros procedūras, galite sunkiai susižaloti. ◾ Gyvatvorių žirkles neškite paėmę už rankenos ir įsitikinę, kad geležtė nejuda, ir nejunginėdami maitinimo jungiklio. Tinkamai nešdami gyvatvorių žirkles sumažinsite netyčinio paleidimo ir dėl to kylantį asmens sužalojimo geležte pavojų. ◾ Prieš nešdami gyvatvorių žirkles ar padėdami jas į laikymo vietą visada uždėkite geležtės dangtelį. Tinkamai naudojant gyvatvorių žirkles sumažėja susižalojimo geležte pavojus. ILGO NUOTOLIO GYVATVORIŲ ŽIRKLIŲ

◾ Dirbdami su pailgintomis gyvatvorių žirklėmis iškeltomis rankomis visada dėvėkite galvos apsaugą. Krintančios šakos gali sunkiai sužaloti. ◾ Dirbdami su pailgintomis gyvatvorių žirklėmis visada jas laikykite abiem rankomis. Pailgintas gyvatvorių žirkles laikykite abiem rankomis, kad jas suvaldytumėte. ◾ Kad sumažėtų elektros smūgio pavojus, pailgintų gyvatvorių žirklių niekada nenaudokite šalia antžeminių elektros linijų. Palietę elektros laidus arba dirbdami šalia galite patirti elektros smūgį ir sunkiai ar net mirtinai susižaloti. ◾ Prieš kirpimą, patikrinkite gyvatvorę ar nėra pašalinių objektų, pvz., vielinės tvoros ir paslėptų laidų. ◾ Elektrinį įrankį laikykite tik už izoliuoto laikymo paviršiaus. ◾ Gyvatvorės žirklės skirtos naudoti ant žemės, o ne ant kopėčių ar bet kokių kitų nestabilių atramų. ◾ Naudokite su A2 pav. pavaizduotu akumuliatoriumi ir įkrovikliais.

INSTRUKCIJOJE. TECHNINIAI DUOMENYS Ašmenų ilgis 510 mmPjovimo pajėgumas 26 mmRekomenduojama darbinė temperatūraNuo 0 °C iki 40 °CRekomenduojama sandėliavimo temperatūraNuo -20 °C iki 70 °CSvoris 2,67 kgIšmatuotas garso galios lygis L 94 dB(A) K=3 dB(A)Garso slėgio lygis ties naudotojo ausimi L 82 dB(A) K=3 dB(A)Garantuojamas garso galios lygis L (išmatuotas pagal 2000/14/EB)95 dB(A)GYVATVORIŲ ŽIRKLIŲ PRIEDAS SU 56 VOLTŲ LIČIO JONŲ AKUMULIATORIUMI — PTX5100142

Vibracijos vertė a Priekinė rankena1,3 m/s

K=1,5 m/s Galinė rankena1,5 m/s

◾ Pirmiau nurodyti parametrai išbandyti ir išmatuoti naudojant elektrinį strypą PPX1000. ◾ Nurodyta bendroji vibracijos vertė išmatuota taikant standartinį bandymo metodą, todėl pagal ją galima palyginti skirtingus įrankius. ◾ Nurodytą bendrąją vibracijos vertę taip pat galima naudoti pirminiam poveikio vertinimui. PASTABA: Naudojant įrenginį realiomis sąlygomis, skleidžiamos vibracijos stiprumo vertė gali skirtis nuo nurodytos. Kad apsisaugotų dirbdamas realiomis sąlygomis, naudotojas turi mūvėti pirštines ir naudoti klausos apsaugos priemones. APRAŠYMAS SUŽINOKITE APIE SAVO GYVATVORĖS ŽIRKLIŲ PRIEDĄ (A1 pav.)

1. Galinė įvorė2. Priekinė įvorė3. Variklio gaubtas4. Ašmenų dėklas5. Ašmenys

PAKUOTĖS TURINIO SĄRAŠAS (A2) SURINKIMAS ĮSPĖJIMAS: jei kurios nors dalys pažeistos arba jų nėra, nenaudokite šio gaminio tol, kol tos dalys nebus pakeistos. Naudojant šį gaminį su pažeistomis dalimis arba kai jų trūksta, galima sunkiai susižaloti. ĮSPĖJIMAS: Montuojant gaminio dalis, atliekant jo pakeitimus, jį valant arba jo nenaudojant, akumuliatorius visada turi būti išimtas.

PJOVIMO GALVUTĖS KAMPO PRITAIKYMAS

Kai išimsite gyvatvorės žirklių priedą iš pakuotės, ji bus sulankstyta laikymo padėtyje (B pav.). Pjovimo galvutės lankstymo kampą ir radialinį sukimąsi galima pritaikyti atskirai. Prieš pradėdami darbą, pakreipkite pjovimo galvutę į tinkamą darbinę padėtį. Lankstymo kampo pritaikymas Yra 6 darbinės padėtys. Pjovimo ašmenų kampą galima keisti nuo -68° iki 42° (C pav.).1. Patraukite atgal priekinę įvorę ir tvirtai laikykite variklio gaubtą, kad galėtumėte pasukti pjovimo kampą į pageidaujamą padėtį.C-1 Priekinė įvorėC-2 Galinė įvorė2. Kai nustatysite pageidaujamą kampą, pastumkite įvorę į priekį, kad užksuotumėte pjovimo galvutės padėtį. Radialinio sukimosi pritaikymas Yra dvi vertikalaus pjovimo padėtys (D pav.). Jas galima nustatyti 90° kampu į kairę arba į dešinę.1. Patraukite galinę įvorę atgal ir tvirtai laikykite variklio gaubtą, kad galėtumėte pasukti ašmenis į norimą padėtį.2. Kai nustatysite pageidaujamą kampą, pastumkite įvorę į priekį, kad užksuotumėte pjovimo galvutės padėtį. ĮSPĖJIMAS: Siekdami išvengti sužalojimų, išimkite akumuliatorių prieš reguliuodami ir darykite tai tik tada, kai ašmenys išjungti. Reguliuodami niekada nelieskite ašmenų. ĮSPĖJIMAS: Metalinis reduktoriaus korpusas yra karštas. Nelieskite metalinio reduktoriaus korpuso paviršiaus be apsauginių pirštinių.

STRYPO (E pav.) Šis gyvatvorės žirklių įtaisas skirtas naudoti su EGO teleskopiniu elektriniu strypu PPX1000.Kaip prijungti gyvatvorės žirkles prie elektrinio strypo skaitykite teleskopinio elektrinio strypo PPX1000 naudojimo instrukcijos „ĮTAISO PRIJUNGIMAS PRIE TELESKOPINIO ELEKTRINIO STRYPO“ dalyje.Kaip atjungti gyvatvorės žirkles nuo elektrinio strypo, skaitykite teleskopinio elektrinio strypo PPX1000 naudojimo instrukcijos „ĮTAISO ATJUNGIMAS NUO TELESKOPINIO ELEKTRINIO STRYPO“ dalyje.

SMAIGALIO APSAUGOS MONTAVIMAS

(pasirenkamas) 1. Veržliarakčiu (nepridedamas) išsukite trumpą varžtą, nuimkite plokščią poveržlę, įvorę ir veržlę, esančius pjovimo ašmenų gale. Pasidėkite plokščią poveržlę, įvorę ir veržlę vėlesniam surinkimui (F pav.).GYVATVORIŲ ŽIRKLIŲ PRIEDAS SU 56 VOLTŲ LIČIO JONŲ AKUMULIATORIUMI — PTX5100 143

F-1 Veržlė F-3 Plokščia poveržlė F-2 Įvorė F-4 Trumpas varžtas

2. Sutapdinkite galo apsaugos elementą su išsikišimu

ant pjovimo ašmenų ir uždėkite jį. Pritvirtinkite elementą nauju ilgu varžtu ir veržle bei išsaugota poveržle, įvore ir veržle (G pav.). G-1 Veržlė G-4 Įvorė G-2 Smaigalio apsauga G-5 Plokščia poveržlė G-3 Veržlė G-6 Ilgas varžtas DARBAS PAVOJUS: Griežtai draudžiama pjauti šalia elektros linijų, elektros laidų arba kitų elektros įtampos šaltinių. Jeigu pjovimo ašmenys įstrigtų elektros laide arba linijoje, JOKIU BŪDU NELIESKITE AŠMENŲ ARBA ALIUMININIO STRYPO! JAIS GALI TEKĖTI ELEKTROS SROVĖ, TAI GALI BŪTI LABAI PAVOJINGA. Laikykite gyvatvorių žirkles už izoliuotos rankenos arba saugiau jas padėkite toliau nuo savęs. Prieš bandydami išlaisvinti ašmenis atjunkite maitinimo laidą arba elektros tiekimo liniją. Palietę ašmenis, kitas elektrai laidžias gyvatvorių žirklių dalis, elektros laidus ar linijas, kuriomis teka srovė, galite patirti elektros iškrovą ir žūti arba sunkiai susižeisti. ĮSPĖJIMAS: Mokėjimas naudotis šiuo įrankiu nesuteikia teisės dirbti nerūpestingai. Atsiminkite, kad trumpam atitraukę dėmesį galite sunkiai susižaloti. ĮSPĖJIMAS: Visada būkite su apsauginiais akiniais. Nesilaikant šio nurodymo į akis gali pataikyti išsviestos šiukšlės arba galite kitaip sunkiai susižaloti. ĮSPĖJIMAS: Nenaudokite jokių priedų arba įtaisų, kurių nerekomendavo gamintojas EGO

.. Naudojant nerekomenduojamus papildomus įtaisus arba priedus galima sunkiai susižaloti. NAUDOJIMAS Šį gaminį galima naudoti lyjant lietui. Šį gaminį galite naudoti apkirpti gyvatvorėms, krūmokšniams, krūmams ir panašiems augalams, kurių šakų storis neviršija Ø26 mm.

ĮSPĖJIMAS: Dirbdami su šiuo įrankiu tinkamai apsirenkite, kad sumažintumėte traumų pavojų. Nedėvėkite laisvų drabužių ir nenešiokite laisvai kabančių papuošalų. Būkite užsidėję akių ir ausų / klausos organų apsaugos priemones. Mūvėkite tvirtos medžiagos ilgas kelnes ir pirštines, avėkite tinkamus batus. Nedirbkite su trumpomis kelnėmis, su sandalais ar basomis. PASIRUOŠIMAS PJAUTI:

1. Sureguliuokite pjovimo galvutę į reikiamą darbinę

2. Nuo pjovimo ašmenų nuimkite dėklą.

3. Kad dirbti būtų saugu ir patogiau, peties diržą

užsidėkite skersai peties. Pareguliuokite diržą per petį, kad jis būtų patogioje darbinėje padėtyje. Laikydamiesi instrukcijų, pateiktų PPX1000 naudotojo vadovo skyriuje „PETIES DIRŽO TVIRTINIMAS“, pritvirtinkite peties diržą prie elektrinio strypo. ĮSPĖJIMAS: Peties diržas taip pat yra greitai atjungiamas mechanizmas pavojingoje situacijoje. Susidarius kritinei situacijai nedelsiant nuimkite peties diržą, nepaisydami to, kokioje padėtyje jis yra. ĮSPĖJIMAS: Dirbdami su gyvatvorės žirklėmis su ilginamąją rankena visada laikykite jas abiem rankomis. Gyvatvorės žirkles su ilginamąja rankena laikykite abiem rankomis, kad neprarastumėte jos valdymo. Laikykite vadovaudamiesi PPX1000 naudotojo vadovo skyriuje

„TELESKOPINIO ELEKTRINIO STRYPO LAIKYMAS“

nurodytomis instrukcijomis. DARBO METODAI Pjovimas horizontaliai (kai pjovimo galvutė palenkta kampu) Stovėdami pjaukite arti žemės paviršiaus, pvz., trumpinant žemus krūmokšnius. Eidami išilgai gyvatvorės mosuokite pjovimo ašmenimis į kairę ir į dešinę – pjaukite abiem pjovimo ašmenų pusėmis ir neatremkite pjovimo ašmenų ant žemės (H pav.). Pjovimas horizontaliai (tiesiais pjovimo ašmenimis) Lėtai mosuodami gyvatvorių žirklėmis horizontaliai laikykite pjovimo ašmenis pakreipę 0° kampu. Mosuokite pjovimo ašmenimis lanku link gyvatvorės išorės taip, kad nuopjovos kristų ant žemės (I pav.). Rekomendacija: Šioje darbinėje padėtyje pjaukite tik tokias gyvatvores, kurios ne aukštesnės, kaip iki krūtinės. Pjovimas vertikaliai (kai pjovimo ašmenys palenkti kampu) Pjovimas nestovint tiesiai prie gyvatvorės, pvz., kai tarp naudotojo ir gyvatvorės yra gėlių lysvė. Kad geriau valdytumėte gyvatvorių žirkles šioje pjovimo padėtyje, rekomenduojama prie gyvatvorių žirklių prijungti pjovimo galvutę šoninio pjovimo padėtyje.GYVATVORIŲ ŽIRKLIŲ PRIEDAS SU 56 VOLTŲ LIČIO JONŲ AKUMULIATORIUMI — PTX5100144

Eidami išilgai gyvatvorės mosuokite pjovimo ašmenimis lanku aukštyn ir žemyn – pjaukite abiem pjovimo ašmenų pusėmis (J pav.). Pjovimas vertikaliai (tiesiais pjovimo ašmenimis) Pasieksite ypač toli be jokių papildomų priedų. Eidami išilgai gyvatvorės mosuokite pjovimo ašmenimis lanku aukštyn ir žemyn – pjaukite abiem pjovimo ašmenų pusėmis (K pav.). Pjovimas virš galvos (kai pjovimo ašmenys palenkti kampu) Laikydami gyvatvorių žirkles vertikaliai mosuokite jomis lanku, kad maksimaliai išnaudotumėte mostą (L1 ir L2 pav.). Kai gyvatvorė itin aukšta, ją apipjauti padės pailginimo kotas. ĮSPĖJIMAS: Bet kokia darbinė padėtis virš galvos aukščio yra varginanti. Norėdami sumažinti nelaimingų atsitikimų pavojų tokiose padėtyse, dirbkite tik trumpais laiko intervalais. Reguliuojamų ašmenų kampą nustatykite į aukščiausią padėtį taip, kad įrankį būtų galima laikyti žemesnėje, mažiau varginančioje padėtyje (naudojant peties diržą) ir kartu užtikrinti tinkamą mostą.

KAIP PALEISTI IR SUSTABDYTI ĮRANKĮ

Žr. elektrinės galvutės PPX1000 naudojimo instrukcijos skyrių „TELESKOPINIO ELEKTRINIO STRYPO PALEIDIMAS IR STABDYMAS“.

ĮSPĖJIMAS: Atlikdami techninės priežiūros darbus, naudokite tik identiškas atsargines dalis. Įrenginį reguliariai tikrinkite ir techniškai prižiūrėkite. Norint užtikrinti saugumą ir patikimumą, visus remonto darbus turi atlikti kvalikuotas techninės priežiūros specialistas. ĮSPĖJIMAS: Prieš tikrindami, valydami įrankį ar atlikdami techninę jo priežiūrą sustabdykite variklį, palaukite, kol sustos visos judančios dalys, ir išimkite akumuliatorių. Nesilaikydami šių instrukcijų galite sunkiai arba net mirtinai susižaloti, sugadinti turtą. PASTABA: Kaskart prieš naudodami gaminį visą jį patikrinkite, ar nesugadintas, ar netrūksta dalių, pavyzdžiui, sraigtelių, veržlių, varžtų, dangtelių ir t. t., ar jos neatsilaisvinę. Patikimai priveržkite visas tvirtinimo detales ir dangtelius ir nenaudokite šio gaminio, kol nepakeisite visų trūkstamų ar sugadintų dalių. Susisiekite su klientų aptarnavimo centru arba kvalikuotu techninės priežiūros specialistu.

Plastikinių dalių nevalykite tirpikliais. Įvairūs komerciniai tirpikliai gali pažeisti įvairių tipų plastiką ir jų naudoti nerekomenduojama. Purvą, dulkes, alyvą, tepalus ir t. t. valykite švaria šluoste.

GYVATVORĖS ŽIRKLIŲ ĮTAISO VALYMAS

1. Išjunkite variklį ir išimkite akumuliatorių.

2. Drėgna šluoste ir švelniu plovikliu nuo gyvatvorės

žirklių nuvalykite nešvarumus ir liekanas. PASTABA: Plastikinėms korpuso arba rankenos dalims valyti nenaudokite jokių koncentruotų ploviklių. Kai kurios aromatinės alyvos (pušies arba citrinų kvapo) gali jas sugadinti.

GYVATVORĖS ŽIRKLIŲ ĮTAISO LAIKYMAS

1. Išjunkite teleskopinio elektrinio strypo variklį ir nuimkite

2. Nuimkite gyvatvorės žirklių įtaisą nuo teleskopinio

3. Nuo gyvatvorės žirklių įtaiso nuvalykite visas pašalines

4. Laikykite vaikams nepasiekiamoje vietoje.

5. Laikykite atokiau nuo koroziją sukeliančių medžiagų,

tokių, kaip sodo chemikalai ir techninės druskos.

ĮSPĖJIMAS: Kai tvarkote ašmenis, visada mūvėkite pirštines. Šios detalės yra labai aštrios ir jose gali būti atplaišų.

1. Išjunkite įrankį ir išimkite akumuliatorių.

2. Surinkite ašmenis horizontalioje padėtyje, įsitikinkite,

kad surinkote ašmenis pagal gyvatvorės žirklių ašį ir galima lengvai pritvirtinti (M pav.). M-1 Varžtas Nr. 1 (trumpi varžtai) M-6 Įvorė M-2 Apatinis dangtelis M-7 Varžtas Nr. 2 (ilgi varžtai) M-3 Atraminė plokštelė Nr. 3 M-8 Atraminė plokštelė Nr. 2 M-4 Jungiamasis žiedas M-9 Ašmenų agregatas M-5 Atraminė plokštelė Nr. 1 M-10 Ekscentrinis blokas

3. Veržliarakčiu (nepridedamas) atlaisvinkite 6 varžtus Nr. 1

(trumpus varžtus) apatiniame dangtelyje ir juos išimkite.

4. Toliau laisvinkite 2 varžtus Nr. 2 (ilgus varžtus), kad

galėtumėte nuimti atraminę plokštelę Nr. 1 ir Nr. 2 bei 2 įvores. Šios 2 įvorės yra atskirai pritvirtintos ašmenų agregate, dviejų stačiakampių užapvalintais kampais angų viduje.GYVATVORIŲ ŽIRKLIŲ PRIEDAS SU 56 VOLTŲ LIČIO JONŲ AKUMULIATORIUMI — PTX5100 145

5. Nuimkite atraminę plokštelę Nr. 3.

6. Atsargiai nuo ašmenų nuimkite jungiamąjį žiedą.

7. Nuimkite ašmenų agregatą nuo įrankio ir įsitikinkite,

kad nepasikeis ekscentrinio bloko agregato padėtis.

8. Sutapdinkite vidinį išsikišimą ant naujo ašmenų

agregato su jungiamojo žiedo anga, kad įkištumėte naują ašmenų agregatą į vietą.

9. Atskirai įdėkite dvi įvores į du stačiakampius

užapvalintais kampais.

10. Tvirtinkite atraminę plokštelę Nr. 1, o po to atraminę

11. Vidinės angos turi būti ašmenyse, įvorės ir atraminių

plokštelių angos turi atitikti varžtų angas reduktoriaus korpuse. Įkiškite 2 ilgus varžtus į sutapdintas angas ir tvirtai juos užverškite.

12. Viršutinius ašmenis šiek tiek patraukite pirmyn ir atgal,

kad patikrintumėte, ar ašmenys gali lengvai judėti. Jei ne, iš naujo surinkite ašmenis, tol, kol viršutiniai ašmenys galės lengvai judėti.

13. Uždėkite jungiamąjį žiedą.

14. Sutapdinkite atraminės plokštelės Nr. 3 angą su

ekscentrinio bloko išsikišimu, kad pritvirtintumėte atraminę plokštelę į vietą, įsitikinkite, kad plokštelė įdėta tiksliai per vidurį, paraleliai abiems galams.

15. Ant reduktoriaus korpuso pritvirtinkite apatinį dangtelį

ir priveržkite jį 6 trumpais varžtais. AŠMENŲ TEPIMAS (N pav.) Kad įrankis veiktų geriau ir tarnautų ilgiau, po kiekvieno naudojimo sutepkite žoliapjovės žirklių ašmenis antikorozine alyva. NEPRIPILDYKITE ALYVOS ANGOS IKI PAT VIRŠAUS.

1. Veržliarakčiu (nepridedamas) atsukite sutepimo angos

varžtą ant reduktoriaus korpuso. N-1 Sutepimo angos varžtas

2. Per sutepimo angą įpilkite 5 g alyvos į reduktoriaus

3. Pabaigę užverškite varžtą.

VARANČIOJO KRUMPLIARAČIO TEPIMAS

Kad įrankis veiktų geriau ir tarnautų ilgiau, kas 100 naudojimo valandų gyvatvorės žirklių įtaiso varantįjį krumpliaratį sutepkite specialiu tepalu. Tepalas turi atitikti šiuos reikalavimus: ◾ NLGI tirštumo klasė: NLGI-2; ◾ Tirštiklio tipas: Polikarbamidas; ◾ Rekomenduojama darbinė temperatūra: -40°C–180°C; ◾ Kitu atveju tepalas taip pat turi būti klampus, pasižymintis atsparumu išskirtiniam slėgiui, puikiomis nusidėvėjimą stabdančiomis savybėmis ir nepriekaištingomis stabilaus oksidavimosi savybėmis. Norėdami įpilti tepalo, atlikite toliau nurodytus žingsnius:

1. Išjunkite įrankį ir išimkite akumuliatorių.

2. Veržliarakčiu (nepridedamas) ant variklio gaubto (O-2)

atsukite ir nuimkite 3 trumpus varžtus (O-1) ir nuimkite variklio gaubtą (O pav.). O-1 Trumpas varžtas O-5 Poveržlė O-2 Variklio gaubtas O-6 Reduktoriaus korpusas O-3 Trumpas varžtas O-7 Epiciklinė pavara O-4 Variklis

3. Ant variklio atlaisvinkite 3 trumpus varžtus (O-3) ir

nuimkite variklį ir poveržlę.

4. Norėdami įpurkšti 5 g tepalo į 3 viršutinių epiciklinių

pavarų centrą (O-7) reduktoriaus korpuse, naudokite tepalo pistoletą (nepridedamas). PASTABA: Įsitikinkite, kad sutepant kitos dalys prie reduktoriaus korpuso nepajudėjo.

5. Surinkite poveržlę ir variklį užverždami 3 trumpus

6. Vėl surinkite variklio gaubtą priverždami 3 trumpus

7. Įjunkite įrankį, kad patikrintumėte, ar jis normaliai

veikia. Jei ne, pakartokite surinkimą kaip aprašyta pirmiau. PASTABA: Nuėmę variklio gaubtą aplink variklį nuvalykite nuopjovas. Aplinkos apsauga Neišmeskite elektros įrangos, akumuliatoriaus įkroviklio ir akumuliatoriaus ar įkraunamo akumuliatoriaus kartu su buitinėmis atliekomis!GYVATVORIŲ ŽIRKLIŲ PRIEDAS SU 56 VOLTŲ LIČIO JONŲ AKUMULIATORIUMI — PTX5100146

Gyvatvorių žirklės neveikia. ◾ Nėra elektros kontakto tarp žoliapjovės ir akumuliatoriaus. ◾ Išimkite akumuliatorių, patikrinkite kontaktus ir vėl įstatykite akumuliatorių. ◾ Akumuliatorius visiškai išsikrovęs. ◾ Įkraukite akumuliatorių. ◾ Akumuliatorius ar įrankis yra apsaugotas nuo virštemperatūrio. ◾ Leiskite akumuliatoriui arba elektriniam strypui atvėsti, kol temperatūra nukris žemiau 67°C. ◾ Įstrigę ašmenys. ◾ Išimkite iš įrankio akumuliatorių. Atsargiai pašalinkite kliūtis ir įdėkite atgal akumuliatorių bei įjunkite įrankį iš naujo. Per didelė vibracija arba triukšmas. ◾ Nesutepti arba korozijos pažeisti ašmenys. ◾ Sutepkite ašmenis. ◾ Ašmenys arba ašmenų atrama yra sulankstyta. ◾ Vadovaudamiesi šio vadovo dalyje „AŠMENŲ KEITIMAS“ pateikiamais nurodymais įdėkite naujus ašmenis arba atramą, arba susisiekite su EGO aptarnavimo centru, kad pakeistų. ◾ Sulankstyti arba sugadinti dantukai. ◾ Vadovaudamiesi šio vadovo dalyje „AŠMENŲ KEITIMAS“ pateikiamais nurodymais įdėkite naujus ašmenis arba susisiekite su EGO aptarnavimo centru, kad pakeistų. ◾ Atsileidę ašmenų varžtai. ◾ Priveržkite ašmenų varžtus. Veržliarakčiu (nepridedamas) priveržkite varžtą pagal laikrodžio rodyklę. GARANTIJA

EGO GARANTINĖ POLITIKA

Norėdami sužinoti visas EGO garantinės politikos sąlygas, apsilankykite interneto svetainėje egopowerplus.eu.56 VOLTU LITIJA-JONU DZĪVŽOGU APGRIEZĒJMAŠĪNAS PALĪGIERĪCE — PTX5100 147
