РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PTX5100 EGO

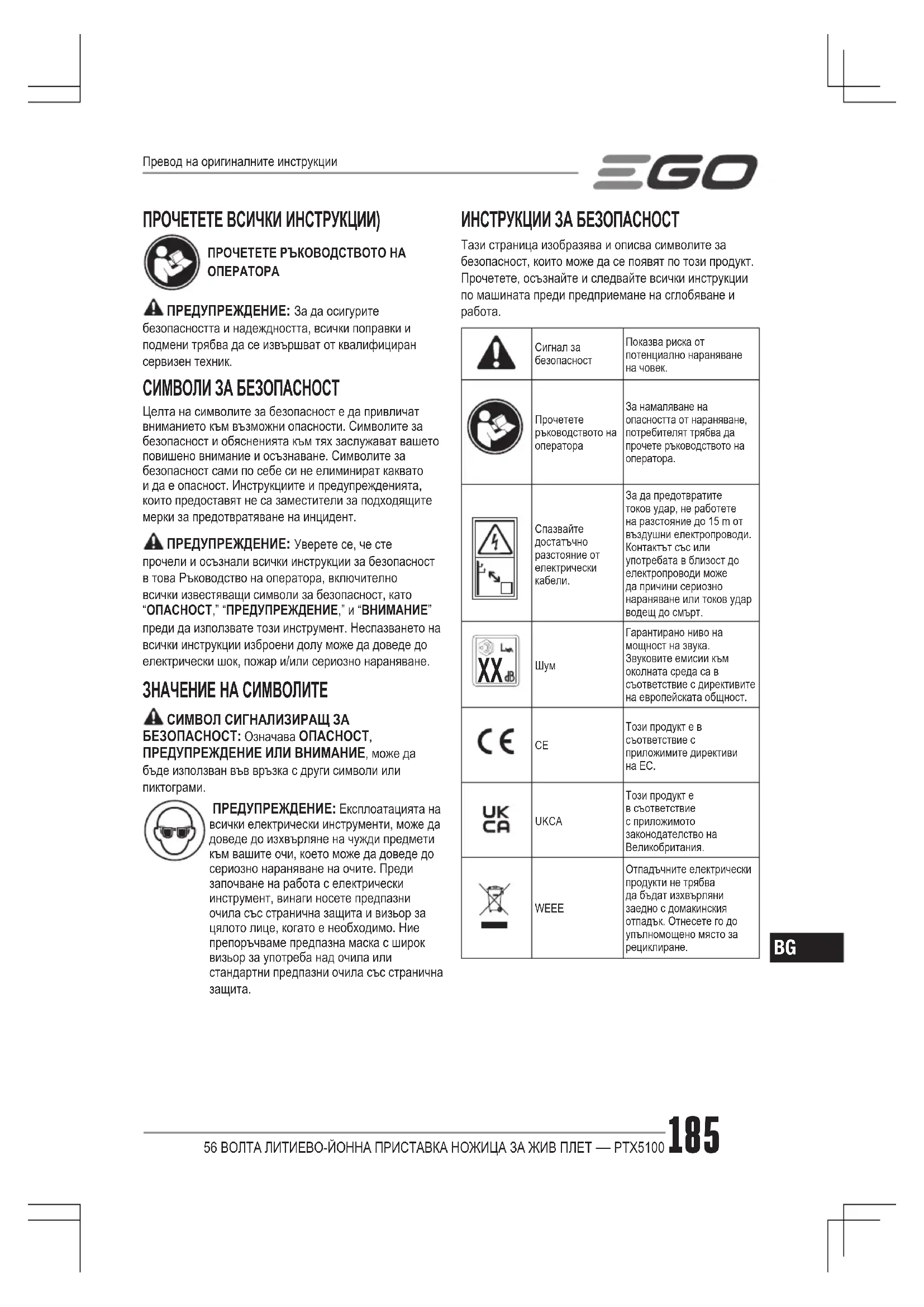

ПРОЧЕТЕТЕ ВСИЧКИ ИНСТРУКЦИИ) ПРОЧЕТЕТЕ РЪКОВОДСТВОТО НА ОПЕРАТОРА ПРЕДУПРЕЖДЕНИЕ: За да осигурите безопасността и надеждността, всички поправки и подмени трябва да се извършват от квалифициран сервизен техник. СИМВОЛИ ЗА БЕЗОПАСНОСТ Целта на символите за безопасност е да привличат вниманието към възможни опасности. Символите за безопасност и обясненията към тях заслужават вашето повишено внимание и осъзнаване. Символите за безопасност сами по себе си не елиминират каквато и да е опасност. Инструкциите и предупрежденията, които предоставят не са заместители за подходящите мерки за предотвратяване на инцидент. ПРЕДУПРЕЖДЕНИЕ: Уверете се, че сте прочели и осъзнали всички инструкции за безопасност в това Ръководство на оператора, включително всички известяващи символи за безопасност, като “ОПАСНОСТ,” “ПРЕДУПРЕЖДЕНИЕ,” и “ВНИМАНИЕ” преди да използвате този инструмент. Неспазването на всички инструкции изброени долу може да доведе до електрически шок, пожар и/или сериозно нараняване. ЗНАЧЕНИЕ НА СИМВОЛИТЕ СИМВОЛ СИГНАЛИЗИРАЩ ЗА БЕЗОПАСНОСТ: Означава ОПАСНОСТ, ПРЕДУПРЕЖДЕНИЕ ИЛИ ВНИМАНИЕ, може да бъде използван във връзка с други символи или пиктограми. ПРЕДУПРЕЖДЕНИЕ: Експлоатацията на всички електрически инструменти, може да доведе до изхвърляне на чужди предмети към вашите очи, което може да доведе до сериозно нараняване на очите. Преди започване на работа с електрически инструмент, винаги носете предпазни очила със странична защита и визьор за цялото лице, когато е необходимо. Ние препоръчваме предпазна маска с широк визьор за употреба над очила или стандартни предпазни очила със странична защита. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ Тази страница изобразява и описва символите за безопасност, които може да се появят по този продукт. Прочетете, осъзнайте и следвайте всички инструкции по машината преди предприемане на сглобяване и работа.Сигнал за безопасностПоказва риска от потенциално нараняване на човек.Прочетете ръководството на оператораЗа намаляване на опасността от нараняване, потребителят трябва да прочете ръководството на оператора.Спазвайте достатъчно разстояние от електрически кабели.За да предотвратите токов удар, не работете на разстояние до 15 m от въздушни електропроводи. Контактът със или употребата в близост до електропроводи може да причини сериозно нараняване или токов удар водещ до смърт.

Гарантирано ниво на мощност на звука. Звуковите емисии към околната среда са в съответствие с директивите на европейската общност.

Този продукт е в съответствие с приложимите директиви на ЕС. UKCA Този продукт е в съответствие с приложимото законодателство на Великобритания.

WEEE Отпадъчните електрически продукти не трябва да бъдат изхвърляни заедно с домакинския отпадък. Отнесете го до упълномощено място за рециклиране.Превод на оригиналните инструкции56 ВОЛТА ЛИТИЕВО-ЙОННА ПРИСТАВКА НОЖИЦА ЗА ЖИВ ПЛЕТ — PTX5100186

Дръжте ръцете и краката далеч от режещия инструмент.Никога не се опитвайте да работите с една ръка с вашия електрически инструмент. Загуба на контрол на вашия електрически инструмент може да доведе до сериозно или фатално нараняване. За да намалите риска от наранявания при срязване дръжте ръцете и краката далеч от режещия инструмент. Никога не закрепвайте движещ се режещ инструмент с вашите ръце или с друга част на вашето тяло.Носете защита за очите и главатаВинаги носете защита за очите и главата, когато работите с този продукт. IPX5 IP символ Защита срещу водни струи Волт Напрежение Милиметър Дължина или размер Сантиметър Дължина или размер Килограм ТеглоПостоянен токВид или характеристика на тока ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА НОЖИЦА ЗА ЖИВ ПЛЕТ ◾ Не използвайте ножицата за жив плет в лоши метеорологични условия, особено, когато има риск от светкавици. Това намалява риска да бъдете ударен от светкавица. ◾ Дръжте всички захранващи проводници и кабели далеч от зоната на рязане. Захранващи проводници или кабели могат да се скрият в плетовете или храстите и да бъдат срязани инцидентно от ножа. ◾ Носете защита за слуха. Подходящото защитно оборудване ще намали риска от загуба на слуха. ◾ Дръжте ножицата за жив плет само за изолираните повърхности за захващане, тъй като режещият нож може да влезе в контакт със скрит или своя собствен кабел. Ножове в контакт с кабел под напрежение могат да поставят откритите метални части на ножицата за жив плет под напрежение и могат да причинят на оператора токов удар. ◾ Дръжте всички части на вашето тяло далеч от ножа. Не премествайте отрязания материал или не дръжте материала, който ще бъде отрязан, когато ножовете се движат. Ножовете продължават да се движат, след като превключвателят е изключен. Момент невнимание по време на работата с ножицата за жив плет, може да доведе до сериозно лично нараняване. ◾ Когато почиствате заседнал материал или обслужвате ножицата за жив плет, изключвайте всички ключове за електрозахранване и разкачвайте захранващия кабел. Неочаквано задействане на ножицата за жив плет по време на почистване на заседнал материал или сервизно обслужване могат да доведат до сериозно нараняване на хора. ◾ Дръжте ножицата за жив плет за ръкохватката със спрени ножове и внимавайте да не натиснете ключа за електрозахранване. Правилното носене на ножицата за жив плет ще намали риска от неочаквано стартиране и произтичани наранявания на хора от ножовете. ◾ Когато транспортирате или съхранявате ножицата за жив плет, винаги използвайте капака на ножа. Правилната работа с ножицата за плет ще намали риска от нараняване от ножовете. ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА НОЖИЦА ЗА ЖИВ ПЛЕТ С УДЪЛЖЕН ОБХВАТ ◾ Винаги използвайте защита за главата, когато работите с удължена ножица за жив плет над главата. Падането на отпадъци може да доведе до сериозно нараняване на хора. ◾ Винаги използвайте две ръце, когато работите с удължена ножица за жив плет. Дръжте удължената ножица за жив плет с две ръце, за да избегнете загуба на управление. ◾ За намаляване на риска от електрически удар никога не използвайте удължена ножица за жив плет близо до каквито и да било електропроводи. Контактът със или употребата в близост до електропроводи може да причини сериозно нараняване или токов удар водещ до

◾ Проверявайте плета за чужди предмети преди работа, примерно телени огради и скрит кабел. ◾ Дръжте електрическия инструмент само за изолираните повърхности за захващане.56 ВОЛТА ЛИТИЕВО-ЙОННА ПРИСТАВКА НОЖИЦА ЗА ЖИВ ПЛЕТ — PTX5100 187

◾ Ножицата за жив плет е предназначена за употреба от оператора на нивото на земята, а не върху стълби или някаква друга нестабилна опора. ◾ Използвайте само с акумулаторни батерии и зарядни устройства изброени на фиг. А2 ЗАПАЗЕТЕ ТЕЗИ ИНСТРУКЦИИ ДОПЪЛНИТЕЛНИ СПЕЦИФИЧНИ ПРАВИЛА ЗА БЕЗОПАСНОСТ МОГАТ ДА БЪДАТ ОТКРИТИ В РЪКОВОДСТВОТО НА ОПЕРАТОРА НА СЪОТВЕТНИТЕ ПРИСТАВКИ. СПЕЦИФИКАЦИИ Дължина на ножа 510 mmКапацитет за рязане 26 mmПрепоръчителна работна температура0°C-40°CПрепоръчителна температура на съхранение-20°C-70°CТегло 2,67 kgИзмерено ниво на сила на звука L 94 dB(A) K=3 dB(A)Ниво на звуково налягане при ухото на оператора L 82 dB(A) K=3 dB(A)Гарантирано ниво на сила на звука L (измерено съгласно 2000/14/EC)95 dB(A)Valuation of vibration a Предна ръкохватка1,3 м/сек

K = 1,5 м/сек Задна ръкохватка1,5 м/сек

◾ Горните параметри са тествани и измерени оборудвани със захранващ прът PPX1000. ◾ Декларираният общ размер на вибрации е измерен в съответствие със стандартния метод за тест и може да бъде използван за сравнение между два инструмента; ◾ Декларираният общ размер на вибрации може също така да бъде използван за предварителна оценка на влиянието. БЕЛЕЖКА: Вибрационните емисии по време на действителната употреба на електрическия инструмент може да се различава от декларираната стойност. С цел да се защити оператора, потребителят трябва да носи ръкавици и антифони в действителни условия на работа.

ПРЕДУПРЕЖДЕНИЕ: Ако някои от частите са повредени или липсват, не работете с този продукт, докато частите не се подменят. Използването на този продукт с повредени или липсващи части може да доведе до сериозно лично нараняване. ПРЕДУПРЕЖДЕНИЕ: Винаги изваждайте акумулаторната батерия от продукта, когато монтирате части, правите настройки, почиствате или когато продуктът не е в употреба. РЕГУЛИРАНЕ НА ЪГЪЛА НА РЕЖЕЩАТА ГЛАВА Когато извадите от опаковката приставката ножица за жив плет, тя е сгъната в положение за съхранение (фиг. В). Ъгълът на съчленяване и радиалното завъртане на режещата глава могат да бъдат регулирани независимо. Регулирайте режещата глава до подходяща работна позиция преди работа. Регулиране на ъгъла на съчленяване. Има шест работни позиции. Ъгълът на режещото острие може да бъде регулиран от -68°до 42°(фиг. C). 1. Издърпайте назад предната втулка и след това хванете здраво капака на двигателя, за да завъртите ъгъла на рязане в желаната позиция. C-1 Предна втулка C-2 Задна втулка2. След като желаният ъгъл бъде достигнат, натиснете напред втулката, за да заключите позицията на режещата глава. Регулиране на радиалното въртене Има две вертикални позиции на рязане (фиг. D). То може да бъде регулирано наляво или надясно на 90°.56 ВОЛТА ЛИТИЕВО-ЙОННА ПРИСТАВКА НОЖИЦА ЗА ЖИВ ПЛЕТ — PTX5100188

1. Издърпайте назад задната втулка и след това

хванете здраво капака на двигателя, за да завъртите острието в желаната позиция.

2. След като желаният ъгъл бъде достигнат,

натиснете напред втулката, за да заключите позицията на режещата глава. ПРЕДУПРЕЖДЕНИЕ: За намаляване на риска от нараняване, отстранявайте батерията, преди да правите регулировки и правете регулировки само когато остриетата са спрели. Никога не докосвайте ножовете докато правите настройки. ПРЕДУПРЕЖДЕНИЕ: Корпусът на предавателната кутия от отляна сплав е горещ. Никога не докосвайте повърхността на корпуса на предавателната кутия от отляна сплав без да носите защитни ръкавици. СВЪРЗВАНЕ/ИЗВАЖДАНЕ НА ПРИСТАВКАТА НОЖИЦА ЗА ЖИВ ПЛЕТ КЪМ ТЕЛЕСКОПИЧНИЯ ЗАХРАНВАЩ ПРЪТ (фиг. E) Тази приставка ножица за жив плет е проектирана за употреба с EGO телескопичния захранващ прът PPX1000. Вижте раздел “МОНТИРАНЕ НА ПРИСТАВКА КЪМ ТЕЛЕСКОПИЧНАТА ЗАХРАНВАЩА ГЛАВА” в ръководството на оператора за телескопичния захранващ прът PPX1000 за свързване на ножицата за жив плет към захранващия прът. Вижте раздел “ИЗВАЖДАНЕ НА ПРИСТАВКА ОТ ТЕЛЕСКОПИЧНИЯ ЗАХРАНВАЩ ПРЪТ” в ръководството на оператора за телескопичния захранващ прът PPX1000 за изваждане на ножицата за жив плет от захранващия прът. МОНТИРАНЕ НА ПРОТЕКТОРА ЗА ВЪРХА (опционален)

1. Използвайте ключ шестограм (не е включен), за

да извадите късия болт, плоската шайба, втулката и гайката от края на режещото острие. Запазете плоската шайба, втулката и гайката за повторния монтаж (фиг. F). F-1

2. Подравнете протектора за върха с издатината

на ножа за рязане и го монтирайте на место. Осигурете го с нов дълъг болт и гайка, както и със запазените шайба, втулка и гайка (фиг. G). G-1

ЕКСПЛОАТАЦИЯ ОПАСНОСТ: Никога не режете в близост до електропроводи, електрически жици или други електрически източници. Ако режещите ножове заседнат на някоя електрическа жица или кабел, НЕ ДОКОСВАЙТЕ РЕЖЕЩИЯ НОЖ ИЛИ АЛУМУНИЕВИЯ ПРЪТ! ТЕ МОГАТ ДА БЪДАТ ПОД ЕЛЕКТРИЧЕСКО НАПРЕЖЕНИЕ И МОЖЕ ДА БЪДЕ МНОГО ОПАСНО. Продължете да държите приставката ножица за плет за изолираната ръкохватка или я сложете легнала и на разстояние от вас по безопасен начин. Изключете електричеството към повредения проводник или кабел, преди да се опитате да освободите ножа от проводника или кабела. Контактът с острието или с други електропроводими части на приставката ножица за плет или с електрически жици или проводници под напрежение ще доведе до смърт от токов удар или сериозно нараняване. ПРЕДУПРЕЖДЕНИЕ: Не позволявайте рутината с този продукт да ви направи непредпазливи. Запомнете, че невнимание за малка част от секундата е достатъчна за да нанесе сериозно нараняване. ПРЕДУПРЕЖДЕНИЕ: Винаги носете защита за очите. Ако не го направите може да доведе до изхвърляне на предмети към очите ви и други възможни сериозни наранявания. ПРЕДУПРЕЖДЕНИЕ: Не използвайте други приставки или аксесоари, които не са препоръчани от производителя на този продукт EGO

. Употребата на приставки или аксесоари, които не са препоръчани, може да доведе до сериозно нараняване.56 ВОЛТА ЛИТИЕВО-ЙОННА ПРИСТАВКА НОЖИЦА ЗА ЖИВ ПЛЕТ — PTX5100 189

Продуктът може да бъде използван в дъжд. Може да използвате този продукт за почистване на жив плет, шубраци, диворастящи растения, храсти и други подобни материали, с диаметър на клона по-малък от Ø26 mm. ИЗПОЛЗВАНЕ НА НОЖИЦА ЗА ЖИВ ПЛЕТ С ТЕЛЕСКОПИЧЕН ЗАХРАНВАЩ ПРЪТ ПРЕДУПРЕЖДЕНИЕ: Облечете се правилно за да намалите риска от нараняване, когато работите с този инструмент. Не носете отпуснати дрехи или бижута. Носете защита за очите и защита за очите/ слуха. Носете тежки, дълги панталони, ботуши и ръкавици. Не носете къси панталони или сандали или не ходете бос. ПОДГОТОВКА ЗА РЯЗАНЕ:

1. Регулиране на режещата глава на желаната

2. Извадете ножницата от режещото острие.

3. За безопасна и по-добра работа, поставете ремъка

за рамо през рамото си. Регулирайте ремъка за рамо в удобна работна позиция. Следвайте инструкциите в раздел “МОНТИРАНЕ НА РЕМЪКА ЗА РАМО” в ръководството на оператора на PPX1000, за да монтирате ремъка за рамо към захранващия прът. ПРЕДУПРЕЖДЕНИЕ: Ремъкът за рамо, също е механизъм за бързо освобождаване при опасни ситуации. При наличие на аварийна ситуация, незабавно го свалете от рамото си, независимо по кой начин се намира ремъка. ПРЕДУПРЕЖДЕНИЕ: ПРЕДУПРЕЖДЕНИЕ: Винаги използвайте две ръце, когато работите с удължена ножица за жив плет. Дръжте удължената ножица за жив плет с две ръце, за да избегнете загуба на управление. Следвайте инструкциите в раздел “ДЪРЖАНЕ НА ТЕЛЕСКОПИЧНИЯ ЗАХРАНВАЩ ПРЪТ” в ръководството на оператора за PPX1000 ТЕХНИКИ НА РАБОТА Хоризонтално рязане (с режеща глава под

Режете близко по земята от изправена позиция примерно за рязане на ниски храсти. Замахвайте с режещата глава надясно и наляво, като се движите покрай плета - използвайте двете страни на остриетата и не оставяйте режещото острие на земята (фиг. Н). Хоризонтално рязане (с права режеща глава) Дръжте режещата глава под ъгъл от 0° като бавно замахвате хоризонтално с ножицата за плет. Замахнете с режещата глава в дъга към външната страна на плета, така че изрязаният материал да бъде изметен на земята (фиг. I). Препоръки: В тази работна позиция режете плетове, които не са по-високи от височината на гърдите. Вертикално рязане (с режеща глава под ъгъл) Рязане без да стоите в непосредствена близост до плета, примерно при цветна леха между оператора и

В тази позиция на рязане, за по-добър контрол върху ножицата за плет от ваша страна, се препоръчва да свържете ножицата за жив плет с режещата глава в странична позиция за рязане. Замахнете с режещата глава нагоре и надолу в дъга, като се придвижвате в продължение на плета - използвайте двете страни на режещия нож (фиг. J). Вертикално рязане (с права режеща глава) Изключително дълъг обхват без необходимост от други спомагателни средства. Замахнете с режещата глава нагоре и надолу в дъга, като се придвижвате в продължение на плета - използвайте двете страни на режещия нож (фиг. K). Рязане над главата (с режеща глава под ъгъл) Дръжте вертикално ножицата за плет и замахнете в дъга за да използвате максимално нейния обхват (фиг. L1 и L2). При изключително висок плет, удължителният прът е подходящ за помощ при подрязването. ПРЕДУПРЕЖДЕНИЕ: Всяка позиция за работа над височината на главата е изморителна. За да минимизирате рисковете от инциденти, работете в тази позиция за къси периоди от време. Настройте ъгъла на режещата глава на максимум, така че инструментът да може да бъде държан в ниска, по- малко изморителна позиция (с ремъка за рамо), като все още предоставя достатъчен обхват. ЗА ДА СТАРТИРАТЕ/СПРЕТЕ ИНСТРУМЕНТА Вижте раздел “СТАРТИРАНЕ/СПИРАНЕ НА ТЕЛЕСКОПИЧНИЯ ЗАХРАНВАЩ ПРЪТ” в ръководството на оператора за захранващ прът

ПРЕДУПРЕЖДЕНИЕ: Когато обслужвате, използвайте само идентични резервни части. Проверявайте и поддържайте машината редовно. За да осигурите безопасността и надеждността, всички поправки трябва да се извършват от квалифициран сервизен техник. ПРЕДУПРЕЖДЕНИЕ: Преди инспекция, почистване или обслужване на уреда спрете мотора, изчакайте всички движещи части да спрат и извадете акумулаторната батерия. Неспазването на тези инструкции може да доведе до сериозно нараняване или щети по собствеността. БЕЛЕЖКА: Преди всяка употреба проверявайте целия продукт за повредени, липсващи или разхлабени части, като винтове, гайки, болтове, капачки и др. Затегнете сигурно всички закопчалки и капачки и не работете с този продукт, докато всички повредени или липсващи части не бъдат подменени. Моля свържете се с обслужване на клиенти или с квалифициран сервизен техник. ОБЩА ПОДДРЪЖКА Избягвайте употребата на разтворители, когато почиствате пластмасовите части. Повечето пластмасови части са уязвими на повреда от различни видове разтворители в търговската мрежа и може да се повредят от тяхната употреба. Използвайте чист плат, за премахване на мръсотия, прах, масло и т.н. ПОЧИСТВАНЕ НА ПРИСТАВКАТА НОЖИЦА ЗА

1. Спрете мотора и извадете акумулаторната

2. Почистете мръсотията и отлаганията от

приставката ножица за жив плет, използвайки влажна кърпа с мек почистващ препарат. БЕЛЕЖКА: Не използвайте силен почистващ препарат по пластмасата на корпуса или ръкохватката. Те могат да бъдат повредени от определени ароматни масла като бор и лимон. СЪХРАНЕНИЕ НА ПРИСТАВКАТА НОЖИЦА ЗА ЖИВ

1. Спрете двигателя и отстранете акумулаторната

батерия от телескопичния захранващ прът.

2. Снемете приставката ножица за жив плет от

телескопичния захранващ прът.

3. Почистете всички чужди материали от приставката

4. Съхранете я на място, което е недостъпно до

5. Пазете я от корозивни препарати като градински

химикали и сол за обезледяване. ПОДМЯНА НА НОЖА ПРЕДУПРЕЖДЕНИЕ: Винаги носете ръкавици, когато боравите с острието, тези компоненти са остри и могат да съдържат режещи елементи.

1. Изключете инструмента и извадете

акумулаторната батерия.

2. Регулирайте острието в хоризонтална позиция,

като се уверите, че възелът на острието е в една линия с пръта на ножицата за жив плет за лесен монтаж (фиг. М). M-1 Винт 1# (къси

M-2 Долен капак M-7 Винт 2# (дълги

M-3 Опорна пластина 3# M-8 Опорна пластина 2# M-4 Лост за връзката M-9 Възел на острието M-5 Опорна пластина 1# M-10 Ексцентричен блок

3. Използвайте ключ шестограм (не е включен) за да

развиете 6-те винта 1# (къси винтове) в долния капак и ги отстранете.

4. Продължете да развивате 2-та винта 2# (дълги

винтове), за да отстраните опорната пластина 1# и 2#, както и 2-те втулки. 2-те втулки са отделно разположени в двата закръглени правоъгълни прореза във възела на острието.

5. Отстранете опорната пластина 3#.

6. Внимателно отстранете лоста за връзката от

7. Снемете възела на острието от инструмента и се

уверете, че позицията на възела на ексцентричния блок остава непроменена.

8. Подравнете вътрешната издатина на новия възел

на острието с отвора в лоста на връзката, за да инсталирате новия възел на острието на място.

9. Вмъкнете двете втулки в двата закръглени

правоъгълни прореза поотделно. 10 Монтирайте опорната пластина 1# и след това монтирайте опорната пластина 2#.

11. Подравнете вътрешните отвори в острието,

втулките и отворите в опорните пластини в една линия с отворите на винтовете в предавателната кутия. Инсталирайте 2-та дълги винта в подравнените отвори и ги затегнете сигурно.56 ВОЛТА ЛИТИЕВО-ЙОННА ПРИСТАВКА НОЖИЦА ЗА ЖИВ ПЛЕТ — PTX5100 191

12. Леко придвижете горното острие назад и напред,

за да проверите дали острието може да се движи свободно. Ако не, сглобете отново остриетата, докато горното острие може да се движи свободно.

13. Инсталирайте лоста за връзката.

14. Подравнете отвора на опорната пластина 3# с

издатината на ексцентричния блок за инсталиране на опорната пластина на място, като се уверите, че пластината е точно разположена в центъра, паралелно на двата ръба.

15. Монтирайте долния капак върху предавателната

кутия и го затегнете с 6-те къси винта. СМАЗВАНЕ НА ОСТРИЕТО (фиг. N) За най-добра работа и по-дълъг живот на острието, смазвайте острието на ножицата за жив плет с масло против корозия след всяка употреба. НЕ ПРЕПЪЛВАЙТЕ МАСЛЕНИЯ ОТВОР С МАСЛО.

1. Отстранете винта на отвора за смазване от

предавателната кутия с ключ шестограм (не е

2. Инжектирайте 5 грама грес през отвора за

гресиране на предавателната кутия.

3. Затегнете винта, след като завършите.

СМАЗВАНЕ НА ПРЕДАВАТЕЛНАТА КУТИЯ За най-добра работа и по-дълъг живот, смазвайте предавателната кутия на приставката ножица за жив плет със специална грес на всеки 100 часа работа. Греста трябва да отговаря на следните изисквания: ◾ NLGI степен на проникване: NLGI-2; ◾ Тип на сгъстителя: Поликарбамид; ◾ Препоръчителен диапазон на работната температура: -40°C до 180°C; ◾ Освен посоченото по-горе, греста трябва също да е устойчива на срязване с изключителни характеристики на налягане и изключителна устойчивост на износване, и перфектна стабилност на оксидиране. Следвайте стъпките по-долу, за да напълните с грес:

1. Изключете инструмента и извадете

акумулаторната батерия.

2. Използвайте ключ шестограм, за да развиете и

отстраните 3-те къси винта (О-1) на капака на двигателя (О-2) и след това снемете капака на двигателя (фиг. О). O-1 Къс винт O-5 Шайба O-2 Капак на

O-6 Предавателна кутия O-3 Къс винт O-7 Планетни зъбни

3. Развийте 3-те къси винта (О-3) на двигателя и

след това снемете двигателя и шайбата.

4. Използвайте текалемит (не е включен), за да

инжектирайте 5 грама в средата на 3-те горни планетни зъбни колела (О-7) в предавателната

БЕЛЕЖКА: Уверете се, че позицията на другите части близо до предавателната кутия остава непроменена по време на инжектирането.

5. Сглобете отново шайбата и двигателя като

затегнете 3-те къси винта (О-3).

6. Сглобете отново капака на двигателя като

затегнете 3-те къси винта (О-1).

7. Стартирайте инструмента, за да проверите дали

той може да работи нормално. Ако не, сглобете го отново като следвате посочените по-горе стъпки. БЕЛЕЖКА: След снемане на капака на двигателя почистете дървените стърготини около двигателя. Опазване на околната среда Не изхвърляйте електрическо оборудване, зарядно устройство за акумулаторни батерии и батерии/ акумулаторни батерии в домакинския отпадък!56 ВОЛТА ЛИТИЕВО-ЙОННА ПРИСТАВКА НОЖИЦА ЗА ЖИВ ПЛЕТ — PTX5100192

ПРИЧИНА РЕШЕНИЕ Ножицата за жив плет не работи. ◾ Няма електрически контакт между тримера и батерията. ◾ Извадете батерията, проверете контактите и свържете отново акумулаторната батерия. ◾ Акумулаторната батерия е изтощена. ◾ Заредете акумулаторната батерия. ◾ Акумулаторната батерия или инструментът е със сработила защита срещу прегряване ◾ Позволете на акумулаторната батерия или на захранващия прът да се охлади, докато температурата спадне под 67°C. ◾ Острието е блокирано ◾ Извадете акумулаторната батерия от инструмента. Премахнете внимателно препятствието и след това поставете батерията и рестартирайте инструмента. Прекалени вибрации или шум ◾ Сухи или корозирали остриета. ◾ Смажете остриетата. ◾ Остриетата или опората на острие е ◾ Заменете с ново острие или опора като следвате раздела „ЗАМЯНА НА ОСТРИЕТО“ в това ръководство или се свържете със сервизен център на EGO за замяна. ◾ Изкривени или повредени зъби. ◾ Заменете с ново острие като следвате раздела „ЗАМЯНА НА ОСТРИЕТО“ в това ръководство или се свържете със сервизен център на EGO за замяна. ◾ Разхлабени болтове на ножовете. ◾ Затегнете болтовете на острието. Използвайки ключ шестограм (не е включен), завъртете болтовете по часовника, за да ги затегнете.

ГАРАНЦИОННА ПОЛИТИКА EGO Моля, посетете уебсайта egopowerplus.eu за пълните срокове и условия по гаранционната политика на EGO.BEŽIČNE ŠKARE ZA ŽIVICU S 56-VOLTNOM LITIJ-IONSKOM BATERIJOM — PTX5100 193
