BEDIENUNGSANLEITUNG PTX5100 EGO

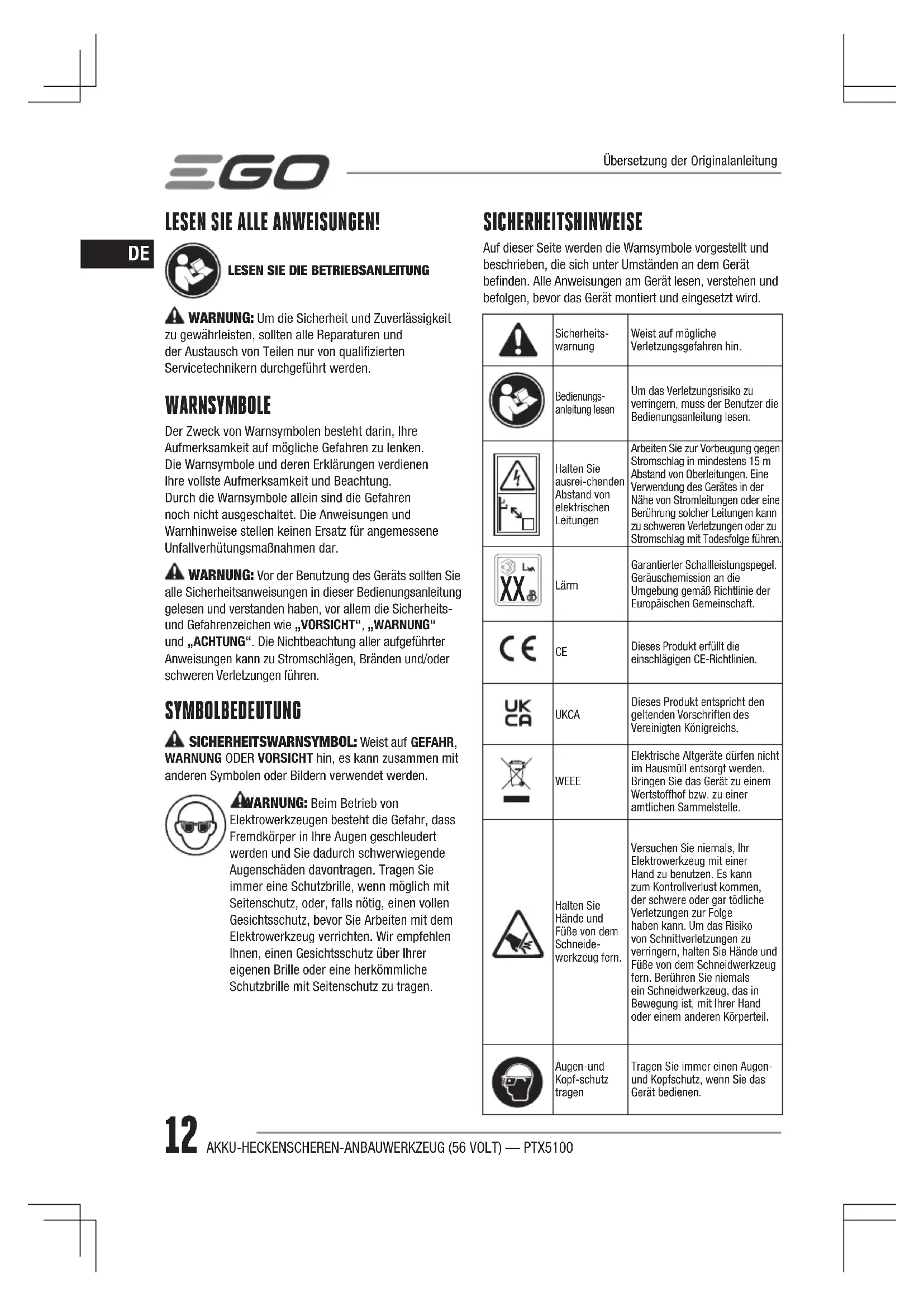

LESEN SIE ALLE ANWEISUNGEN! LESEN SIE DIE BETRIEBSANLEITUNG WARNUNG: Um die Sicherheit und Zuverlässigkeit zu gewährleisten, sollten alle Reparaturen und der Austausch von Teilen nur von qualizierten Servicetechnikern durchgeführt werden. WARNSYMBOLE Der Zweck von Warnsymbolen besteht darin, Ihre Aufmerksamkeit auf mögliche Gefahren zu lenken. Die Warnsymbole und deren Erklärungen verdienen Ihre vollste Aufmerksamkeit und Beachtung. Durch die Warnsymbole allein sind die Gefahren noch nicht ausgeschaltet. Die Anweisungen und Warnhinweise stellen keinen Ersatz für angemessene Unfallverhütungsmaßnahmen dar. WARNUNG: Vor der Benutzung des Geräts sollten Sie alle Sicherheitsanweisungen in dieser Bedienungsanleitung gelesen und verstanden haben, vor allem die Sicherheits- und Gefahrenzeichen wie „VORSICHT“, „WARNUNG“ und „ACHTUNG“. Die Nichtbeachtung aller aufgeführter Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen. SYMBOLBEDEUTUNG SICHERHEITSWARNSYMBOL: Weist auf GEFAHR, WARNUNG ODER VORSICHT hin, es kann zusammen mit anderen Symbolen oder Bildern verwendet werden. WARNUNG: Beim Betrieb von Elektrowerkzeugen besteht die Gefahr, dass Fremdkörper in Ihre Augen geschleudert werden und Sie dadurch schwerwiegende Augenschäden davontragen. Tragen Sie immer eine Schutzbrille, wenn möglich mit Seitenschutz, oder, falls nötig, einen vollen Gesichtsschutz, bevor Sie Arbeiten mit dem Elektrowerkzeug verrichten. Wir empfehlen Ihnen, einen Gesichtsschutz über Ihrer eigenen Brille oder eine herkömmliche Schutzbrille mit Seitenschutz zu tragen. SICHERHEITSHINWEISE Auf dieser Seite werden die Warnsymbole vorgestellt und beschrieben, die sich unter Umständen an dem Gerät benden. Alle Anweisungen am Gerät lesen, verstehen und befolgen, bevor das Gerät montiert und eingesetzt wird.Sicherheits-warnungWeist auf mögliche Verletzungsgefahren hin.Bedienungs-anleitung lesenUm das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung lesen.Halten Sie ausrei-chenden Abstand von elektrischen LeitungenArbeiten Sie zur Vorbeugung gegen Stromschlag in mindestens 15 m Abstand von Oberleitungen. Eine Verwendung des Gerätes in der Nähe von Stromleitungen oder eine Berührung solcher Leitungen kann zu schweren Verletzungen oder zu Stromschlag mit Todesfolge führen.

Lärm Garantierter Schallleistungspegel. Geräuschemission an die Umgebung gemäß Richtlinie der Europäischen Gemeinschaft.

Dieses Produkt erfüllt die einschlägigen CE-Richtlinien. UKCA Dieses Produkt entspricht den geltenden Vorschriften des Vereinigten Königreichs.

WEEE Elektrische Altgeräte dürfen nicht im Hausmüll entsorgt werden. Bringen Sie das Gerät zu einem Wertstoffhof bzw. zu einer amtlichen Sammelstelle.Halten Sie Hände und Füße von dem Schneide-werkzeug fern.Versuchen Sie niemals, Ihr Elektrowerkzeug mit einer Hand zu benutzen. Es kann zum Kontrollverlust kommen, der schwere oder gar tödliche Verletzungen zur Folge haben kann. Um das Risiko von Schnittverletzungen zu verringern, halten Sie Hände und Füße von dem Schneidwerkzeug fern. Berühren Sie niemals ein Schneidwerkzeug, das in Bewegung ist, mit Ihrer Hand oder einem anderen Körperteil.Augen-und Kopf-schutz tragenTragen Sie immer einen Augen-und Kopfschutz, wenn Sie das Gerät bedienen.Übersetzung der Originalanleitung13AKKU-HECKENSCHEREN-ANBAUWERKZEUG (56 VOLT) — PTX5100

IPX5 IP-Symbol StrahlwassergeschütztV Volt Spannung Millimeter Länge oder Größecm Zentimeter Länge oder Größekg Kilogramm GewichtGleich-stromArt oder Eigenschaft der Stromzufuhr

WARNHINWEISE ZUR HECKENSCHERE

◾ Verwenden Sie die Heckenschere nicht bei schlechtem Wetter und insbesondere nicht bei Gewitter. Bei Gewitter besteht die Gefahr eines Blitzschlags. ◾ Halten Sie alle Kabel vom Schneidbereich fern. Kabel können von Büschen oder Hecken verdeckt werden und vom Messer versehentlich durchtrennt werden. ◾ Gehörschutz tragen. Eine angemessene Schutzausrüstung verringert das Risiko von Hörschäden. ◾ Halten Sie die Heckenschere nur an den isolierten Halteächen fest. Es ist nicht auszuschließen, dass verdeckt verlegte Kabel oder ihr eigenes Kabel vom Messer berührt werden. Trifft das Messer auf ein „Strom führendes“ Kabel, besteht die Gefahr, dass die blanken Metallteile der Heckenschere ebenfalls „Strom führen“, sodass für den Bediener Stromschlaggefahr besteht. ◾ Halten Sie alle Körperteile vom Messer fern. Wenn sich das Scherblatt bewegt, darf das Schnittgut nicht festgehalten oder mit der Hand entfernt werden. Nach dem Ausschalten bewegt sich das Scherblatt noch eine Zeit lang weiter. Ein Moment der Unachtsamkeit bei der Arbeit mit der Heckenschere kann zu schweren Verletzungen führen. ◾ Vor dem Entfernen von festgeklemmtem Schnittgut oder dem Warten der Heckenschere immer zuerst kontrollieren, ob der Betriebsschalter ausgeschaltet und das Netzkabel gezogen ist. Das unerwartete Ingangsetzen der Heckenschere, während Sie festgeklemmtes Schnittgut entfernen oder das Gerät warten, kann schwere Verletzungen verursachen. ◾ Tragen Sie die Heckenschere bei stillstehendem Messer am Griff und achten Sie darauf, nicht den Betriebsschalter zu betätigen. Das Risiko eines unbeabsichtigten Einschaltens der Heckenschere und daraus resultierende Verletzungen durch das Messer wird verringert, wenn die Heckenschere sachgemäß getragen wird. ◾ Wenn Sie die Heckenschere transportieren oder lagern, bringen Sie immer den Messerschutz am Messer an. Durch eine sachgemäße Handhabung der Heckenschere senken Sie das Verletzungsrisiko durch die Messer.

SICHERHEITSHINWEISE FÜR TELESKOP-

HECKENSCHEREN ◾ Tragen Sie immer einen Kopfschutz, wenn Sie die Teleskop-Heckenschere über Kopfhöhe benutzen. Durch herunterfallendes Schnittgut können schwere Verletzungen verursacht werden. ◾ Halten Sie die Teleskop-Heckenschere im Betrieb immer mit beiden Händen fest. Halten Sie die Teleskop-Heckenschere mit beiden Händen fest, um nicht die Kontrolle über das Gerät zu verlieren. ◾ Um das Stromschlagrisiko zu reduzieren, verwenden Sie die Teleskop-Heckenschere niemals in der Nähe von Stromleitungen. Eine Verwendung des Gerätes in der Nähe von Stromleitungen oder eine Berührung solcher Leitungen kann zu schweren Verletzungen oder zu einem Stromschlag mit Todesfolge führen. ◾ Untersuchen Sie die Hecke vor dem Schneiden auf Fremdkörper, z.B. Drahtzäune und verdeckte Kabel. ◾ Halten Sie das Elektrowerkzeug nur an den isolierten Halteächen fest. ◾ Die Heckenschere ist für einen Betrieb auf Bodenebene bestimmt. Nicht auf Leitern oder anderen instabilen Standächen benutzen. ◾ Nur die in Abb. A2 aufgeführten Akkus und Ladegeräte verwenden

HEBEN SIE DIESE ANLEITUNG AUF

ZUSÄTZLICHE SICHERHEITSHINWEISE FINDEN SIE

IN DER BETRIEBSANLEITUNG DES JEWEILIGEN

ANBAUWERKZEUG. TECHNISCHE DATEN Messerlänge 510 mmSchnittleistung 26 mmEmpfohlene Betriebstemperatur0°C-40°CEmpfohlene Lagertemperatur -20°C-70°CGewicht 2.67 kgGemessener Schallleistungspegel L 94 dB(A) K=3 dB(A)Schalldruckpegel am Ohr des Bedieners L 82 dB(A) K=3 dB(A)14 AKKU-HECKENSCHEREN-ANBAUWERKZEUG (56 VOLT) — PTX5100

Garantierter Schallleistungspegel L

(gemäß Messung nach 2000/14/CE)95 dB(A)Vibrations-wert a

Vorderer Griff1,3 m/s

◾ Die obigen Kennwerte wurden an einem Antriebsrohr vom Typ PPX1000 getestet und gemessen. ◾ Der angegebene Vibrationsgesamtwert wurde nach einem Standard-Prüfverfahren gemessen und kann zum Vergleich mit einem anderen Werkzeug herangezogen werden. ◾ Der angegebene Vibrationsgesamtwert kann auch zur vorläugen Risikobewertung herangezogen werden. HINWEIS: Die beim Einsatz des Elektrowerkzeugs entstehenden Istvibrationen können von dem angegebenen Wert abweichen. Zum Schutz des Benutzers sollten Handschuhe und ein Gehörschutz während des Geräteeinsatzes getragen werden. BESCHREIBUNG

AUFBAU IHRES HECKENSCHEREN-ANBAUWERKZEUGS

1. Hintere Buchse2. Vordere Buchse3. Motorgehäuse4. Messerhülle5. Messer

PACKLISTE (A2) MONTAGE WARNUNG: Wenn irgendwelche Teile beschädigt sind oder fehlen, verwenden Sie das Produkt nicht, bis alle Teile ersetzt worden sind. Die Verwendung dieses Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen. WARNUNG: Versuchen Sie nicht, dieses Produkt zu verändern oder Zubehörteile zu verwenden, die für den Einsatz mit dieser Maschine nicht empfohlen werden. Jegliche Änderung oder falsche Anwendung dieses Geräts gilt als Zweckentfremdung und kann sehr riskant sein und zu möglichen schweren Körperverletzungen führen.

EINSTELLEN DES SCHNEIDKOPFWINKELS

Das Heckenscheren-Anbauwerkzeug wurde zusammengeklappt in seiner Lagerposition verpackt (Abb. B). Der Knickwinkel und die radiale Drehung des Schneidkopfes können separat eingestellt werden. Stellen Sie den Schneidkopf vor dem Einsatz in eine geeignete Arbeitsposition. Einstellen des Knickwinkels Es gibt sechs Arbeitspositionen. Der Winkel des Messers kann von -68°bis 42° eingestellt werden (Abb. C).1. Ziehen Sie die vordere Buchse zurück und halten Sie dann das Motorgehäuse gut fest, um den Schnittwinkel in die gewünschte Position zu stellen.C-1 Vordere BuchseC-2 Hintere Buchse2. Sobald der gewünschte Winkel eingestellt ist, schieben Sie die Buchse nach vorne, um den Schneidkopf in dieser Position zu arretieren. Einstellen der radialen Drehung Es gibt zwei vertikale Schneidpositionen (Abb. D). Die Schneidposition kann um 90°nach rechts oder links eingestellt werden.1. Ziehen Sie die hintere Buchse zurück und halten Sie dann das Motorgehäuse gut fest, um das Messer in die gewünschte Position zu drehen.2. Sobald der gewünschte Winkel eingestellt ist, schieben Sie die Buchse nach vorne, um den Schneidkopf in dieser Position zu arretieren. WARNUNG: Bevor Sie Einstellungen vornehmen, entfernen Sie den Akku. Nehmen Sie Einstellungen nur vor, wenn die Messer stillstehen, um das Verletzungsrisiko zu reduzieren. Berühren Sie die Messer unter keinen Umständen, während Sie Einstellungen vornehmen. WARNUNG: Das Getriebegehäuse aus Gusslegierung ist heiß. Berühren Sie das Getriebegehäuse nur, wenn Sie PPE-Handschuhe tragen.

INSTALLIEREN/ENTFERNEN DES HECKENSCHEREN-

ANTRIEBSROHR (Abb. E) Dieses Heckenscheren-Anbauwerkzeug ist zur Verwendung mit dem EGO ausziehbaren Antriebsrohr PPX1000 bestimmt.15AKKU-HECKENSCHEREN-ANBAUWERKZEUG (56 VOLT) — PTX5100

Lesen Sie den Abschnitt „INSTALLIEREN DES

ANBAUWERKZEUGS AM AUSZIEHBAREN

ANTRIEBSROHR“ im Handbuch des PPX1000 ausziehbaren Antriebsrohrs, um die Heckenschere mit dem Antriebsrohr zu verbinden. Lesen Sie den Abschnitt „ENTFERNEN DES

ANBAUWERKZEUGS VOM AUSZIEHBAREN

ANTRIEBSROHR“ im Handbuch des PPX1000 ausziehbaren Antriebsrohrs, um die Heckenschere von dem Antriebsrohr zu entfernen. ANBRINGUNG DES FÜHRUNGSSCHUTZES (Optional)

1. Benutzen Sie einen Sechskantschlüssel

(nicht inbegriffen), um den kurzen Bolzen, die Unterlegscheibe, die Buchse und die Mutter an der Messerspitze zu entfernen. Bewahren Sie die Unterlegscheibe, die Buchse und die Mutter für die Remontage auf (Abb. F). F-1 Mutter F-3 Unterlegscheibe F-2 Buchse F-4 Kurzer Bolzen

2. Richten Sie den Führungsschutz auf die

Ausbuchtung am Messer aus und montieren Sie den Führungsschutz. Fixieren Sie den Führungsschutz mit dem neuen langen Bolzen und der Mutter sowie der Unterlegscheibe, Buchse und Mutter, die Sie zuvor zur Seite gelegt haben (Abb. G). G-1 Mutter G-4 Buchse G-2 Schutzkappe der Spitze G-5 Unterlegscheibe G-3 Mutter G-6 Langer Bolzen BETRIEB VORSICHT: Auf keinen Fall in der Nähe von Hochspannungsleitungen, Stromkabeln oder anderen Stromquellen arbeiten. Sollten die Messer an einer Stromleitung hängenbleiben, DARF DAS MESSER ODER DAS ALUMINIUMROHR NICHT BERÜHRT WERDEN! SIE KÖNNEN STROM FÜHREN UND SEHR GEFÄHRLICH SEIN. Halten Sie das Heckenscheren-Anbauwerkzeug weiterhin am isolierten Griff fest oder legen Sie die Heckenschere mit einem gewissen Sicherheitsabstand auf den Boden. Stellen Sie die Stromversorgung der beschädigten Leitung oder des Kabels ab, bevor Sie versuchen, das Messer aus der Elektroleitung zu entfernen. Eine Berührung des Messers, anderer leitender Teile des Heckenscheren- Anbauwerkzeugs oder Strom führender Stromleitungen wird zum Tod durch Stromschlag oder zu schweren Verletzungen führen. WARNUNG: Auch wenn Sie sich mit dem Gerät auskennen, sollten Sie sich nicht zu einer gewissen Nachlässigkeit verleiten lassen. Denken Sie daran, dass ein kurzer Moment der Unachtsamkeit zu ernsthaften Verletzungen führen kann. WARNUNG: Tragen Sie immer einen Augenschutz. Andernfalls besteht die Gefahr, dass Gegenstände in Ihre Augen geschleudert werden oder andere schwere Verletzungen verursacht werden. WARNUNG: Verwenden Sie keine Anbauwerkzeuge oder Zubehörteile, die nicht vom Hersteller (EGO

empfohlen werden. Der Gebrauch von nicht empfohlenen Anbauwerkzeugen oder Zubehör kann zu schweren Verletzungen führen. ANWENDUNGEN Das Produkt kann im Regen benutzt werden. Dieses Produkt eignet sich für das Schneiden von Hecken, Sträuchern, Gestrüpp, Büschen und ähnlichem Material mit einem Zweigdurchmesser unter Ø26 mm.

VERWENDUNG DER HECKENSCHERE MIT DEM

AUSZIEHBAREN ANTRIEBSROHR WARNUNG: Tragen Sie geeignete Kleidung, um das Verletzungsrisiko bei der Benutzung dieses Geräts zu reduzieren. Tragen Sie keine weite Kleidung oder Schmuck. Tragen Sie einen Augen- und Gehörschutz. Tragen Sie eine robuste lange Hose, Stiefel und Handschuhe. Tragen Sie keine kurze Hose oder Sandalen und gehen Sie nicht barfuß. VORBEREITUNG ZUM SCHNEIDEN:

1. Stellen Sie den Schneidkopf in die gewünschte

2. Entfernen Sie die Messerhülle vom Messer.

3. Legen Sie zum sicheren und einfacheren Arbeiten

den Schultergurt an. Passen Sie den Schultergurt so an, dass die Arbeitsposition bequem ist. Folgen Sie den Anleitungen in dem Abschnitt „BEFESTIGUNG DES SCHULTERGURTES“ in dem PPX1000 Handbuch, um den Schultergurt am Antriebsrohr anzubringen. WARNUNG: Der Schultergurt ist zudem ein Schnelllösemechanismus in gefährlichen Situationen. Nehmen Sie ihn bei einem Notfall sofort von Ihrer Schulter, ganz gleich in welcher Weise der Schultergurt umgelegt ist.16 AKKU-HECKENSCHEREN-ANBAUWERKZEUG (56 VOLT) — PTX5100

WARNUNG: Halten Sie die Teleskop-Heckenschere im Betrieb immer mit beiden Händen fest. Halten Sie die Teleskop-Heckenschere mit beiden Händen fest, um nicht die Kontrolle über das Gerät zu verlieren. Folgen Sie den Anleitungen in dem Abschnitt „HALTEN DES AUSZIEHBAREN ANTRIEBSROHRS“ in dem PPX 1000 Handbuch. ARBEITSMETHODEN Waagerechtes Schneiden (mit angewinkeltem Schneidkopf) In einer stehenden Position nahe am Boden schneiden, z. B. zum Schneiden von niedrigem Gebüsch. Schwenken Sie den Schneidkopf nach rechts und links, während Sie sich entlang der Hecke bewegen - benutzen Sie beide Seiten des Messers, setzen Sie das Messer nicht auf dem Boden ab (Abb. H). Waagerechtes Schneiden (mit geradem Schneidkopf): Halten Sie den Schneidkopf in einem Winkel von 0°, während Sie die Heckenschere langsam waagrechte schwenken. Schwenken Sie den Schneidkopf in einem Bogen in Richtung der Außenseiten der Hecke, sodass die Schnittabfälle auf den Boden gefegt werden (Abb. I). Empfehlung: Schneiden Sie in dieser Arbeitsposition Hecken, die maximal bis zu Ihrer Brust reichen. Senkrechtes Schneiden (mit angewinkeltem Schneidkopf) Schneiden, ohne direkt neben der Hecke zu stehen, z. B. mit einem Blumenbeet zwischen Benutzer und Hecke. In dieser Schnittposition empehlt es sich, den Schneidkopf in der seitlichen Schnittposition an der Heckenschere anzubringen, damit Sie die Heckenschere besser kontrollieren können. Schwenken Sie den Schneidkopf in einem Bogen nach oben und unten, während Sie sich entlang der Hecke bewegen - benutzen Sie beide Seiten des Messers (Abb. J). Senkrechtes Schneiden (mit geradem Schneidkopf): Extragroße Reichweite, ohne dass andere Hilfsmittel benötigt werden. Schwenken Sie das Messer in einem Bogen nach oben und unten, während Sie sich entlang der Hecke bewegen - benutzen Sie beide Seiten des Messers (Abb. K). Über Kopfhöhe Schneiden (mit angewinkeltem Schneidkopf) Halten Sie die Heckenschere senkrecht und schwenken Sie sie in einem Bogen, um ihre Reichweite optimal auszunutzen (Abb. L1&L2). Bei extrem hohen Hecken kann das Teleskoprohr als Hilfsmittel zum Schneiden benutzt werden. WARNUNG: Jede Arbeitsposition über Kopfhöhe ist ermüdend. Arbeiten Sie in solchen Positionen immer nur kurze Zeit lang, um das Unfallrisiko zu minimieren. Stellen Sie den Winkel des einstellbaren Schneidkopfes auf Maximum, sodass das Werkzeug in einer niedrigeren, weniger ermüdenden Position (mit Schultergurt) gehalten werden kann und gleichzeitig eine angemessene Reichweite bietet.

WERKZEUG STARTEN/STOPPEN

Lesen Sie den Abschnitt „STARTEN/STOPPEN DES TELESKOP-ANTRIEBSROHRS“ in der Betriebsanleitung des Antriebrohrs PPX1000. WARTUNG WARNUNG: Verwenden Sie für die Wartung nur baugleiche Ersatzteile. Prüfen und warten Sie das Gerät regelmäßig. Um die Sicherheit und Zuverlässigkeit zu gewährleisten, sollten alle Reparaturen nur von qualizierten Servicetechnikern durchgeführt werden. WARNUNG: Vor Überprüfung, Reinigung oder Reparatur des Geräts den Motor ausschalten, warten, bis alle beweglichen Teile zum Stillstand gekommen sind, und Akku abnehmen. Bei Nichtbeachtung dieser Anweisungen kann es zu schweren Verletzungen oder Sachschäden kommen. HINWEIS: Inspizieren Sie das gesamte Produkt vor jeder Benutzung auf beschädigte, fehlende oder lockere Teile, wie z. B. Schrauben, Muttern, Bolzen, Abdeckungen usw. Ziehen Sie alle Befestigungsteile und Abdeckungen an und bedienen Sie das Produkt nicht, bis alle beschädigten oder fehlenden Teile ersetzt worden sind. Bitte wenden Sie sich an den Kundendienst oder einen qualizierten Techniker. ALLGEMEINE WARTUNG Zum Reinigen von Kunststoffteilen Lösungsmittel vermeiden. Die verschiedenen handelsüblichen Lösungsmittel greifen die meisten Kunststoffe an. Verwenden Sie saubere Lappen zum Entfernen von Schmutz, Staub, Öl, Fett usw.17AKKU-HECKENSCHEREN-ANBAUWERKZEUG (56 VOLT) — PTX5100

1. Motor ausschalten und Akku abnehmen.

2. Reinigen Sie das Heckenscheren-Anbauwerkzeug mit

einem feuchten Lappen und Spülmittel von Schmutz und Ablagerungen. HINWEIS: Benutzen Sie keine starken Reiniger am Kunststoffgehäuse oder am Griff. Die Teile können von ätherischen Ölen wie z. B. Kiefern- oder Zitronenöl angegriffen werden.

LAGERN DES HECKENSCHEREN-ANBAUWERKZEUGS

1. Schalten Sie den Motor aus und nehmen Sie den

Akku von dem ausziehbaren Antriebsrohr ab.

2. Entfernen Sie das Heckenscheren-Anbauwerkzeug

von dem ausziehbaren Antriebsrohr.

3. Reinigen Sie das Heckenscheren-Anbauwerkzeug

4. Lagern Sie das Gerät an einem Ort, der für Kinder

nicht erreichbar ist.

5. Halten Sie sie von zersetzenden Mitteln wie

Gartenchemikalien oder Streusalz fern. MESSERWECHSEL WARNUNG: Tragen Sie stets Handschuhe, wenn Sie das Messer anfassen; diese Teile sind sehr scharf und mit Graten versehen.

1. Schalten Sie das Werkzeug aus und entfernen Sie

2. Stellen Sie das Messer in die waagerechte Position

und achten Sie darauf, dass die Messereinheit in einer Linie mit dem Heckenscherenrohr ist, um das Anbringen zu erleichtern (Abb. M). M-1 Schraube 1# (kurze Schrauben) M-6 Lagerbuchse M-2 Untere Abdeckung M-7 Schraube 2# (lange Schrauben) M-3 Stützplatte 3# M-8 Stützplatte 2# M-4 Verbindungshebel M-9 Messereinheit M-5 Stützplatte 1# M-10 Exzenterblock

3. Entfernen Sie mit einem Sechskantschlüssel

(nicht inbegriffen) die sechs Schrauben 1# (kurze Schrauben) aus der unteren Abdeckung.

4. Fahren Sie fort, indem Sie die zwei Schrauben 2#

(lange Schrauben) lösen, um die Stützplatten 1# und 2# sowie die zwei Buchsen zu entfernen. Die zwei Buchsen sind separat in den zwei abgerundeten rechteckigen Schlitzen in der Messereinheit positioniert.

5. Entfernen Sie die Stützplatte 3#.

6. Entfernen Sie vorsichtig den Verbindungshebel vom

7. Entfernen Sie die Messereinheit von dem Werkzeug.

Achten Sie darauf, dass sich die Position des Exzenterblocks dabei nicht verändert wird.

8. Richten Sie die Innenwölbung an der neuen

Messereinheit an dem Loch im Verbindungshebel aus, um die neue Messereinheit anzubringen.

9. Stecken Sie die beiden Buchsen separat in die zwei

abgerundeten Rechtecke.

10. Befestigen Sie die Stützplatte 1# und dann die

11. Die Innenlöcher im Messer, die Buchsen und die

Löcher in den Stützplatten müssen in einer Linie mit den Schraublöchern im Getriebegehäuse sein. Stecken Sie die zwei langen Schrauben in die aneinander ausgerichteten Löcher und ziehen Sie sie fest an.

12. Bewegen Sie das obere Messer leicht hin und her, um

zu prüfen, ob sich das Messer frei bewegen kann. Falls nicht, wiederholen Sie die Montage des Messers, bis das obere Messer sich frei bewegen kann.

13. Montieren Sie den Verbindungshebel.

14. Richten Sie das Loch der Stützplatte 3 # an der

Ausbuchtung am Exzenterblock aus, um die Stützplatte anzubringen. Die Platte muss genau in der Mitte sitzen, parallel zu beiden Kanten.

15. Montieren Sie die untere Abdeckung am

Getriebegehäuse und schrauben Sie sie mit sechs kurzen Schrauben fest. ÖLEN DES MESSERS (Abb. N) Ölen Sie das Klingenblatt der Heckenschere nach jeder Benutzung mit einem Rostschutzöl, um für eine optimale Funktion und eine längere Nutzungsdauer zu sorgen. FÜLLEN SIE DIE SCHMIERÖLBOHRUNG NICHT BIS ZUM ANSCHLAG.

1. Entfernen Sie die Schraube der Schmierbohrung am

Getriebegehäuse mithilfe eines Sechskantschlüssels (nicht inbegriffen). N-1 Schraube der Schmierbohrung

2. Spritzen Sie 5 g Öl durch die Schmierbohrung in das

3. Ziehen Sie die Schraube fest an, wenn Sie fertig sind.18 AKKU-HECKENSCHEREN-ANBAUWERKZEUG (56 VOLT) — PTX5100

Ölen Sie das Antriebsrad des Heckenscheren- Anbauwerkzeugs nach jeweils 100 Betriebsstunden mit einem speziellen Öl, um für eine optimale Funktion und eine längere Nutzungsdauer zu sorgen. Das Öl sollte folgende Anforderungen erfüllen: ◾ NLGI-Klasse der Eindringtiefe: NLGI-2; ◾ Eindicker: Polyharnstoff ◾ Empfohlener Betriebstemperaturbereich: -40°C bis 180°C. ◾ Darüber hinaus sollte das Schmieröl scherstabil sein und ausgeprägte Druckeigenschaften, ausgezeichnete Verschleißschutzeigenschaften und Oxidationsbeständigkeit besitzen. Gehen Sie zum Einfüllen von Schmierfett folgendermaßen vor:

1. Schalten Sie das Werkzeug aus und entfernen Sie

2. Lösen und entfernen Sie mit einem

Sechskantschlüssel (nicht inbegriffen) die drei kurzen Schrauben (O-1) am Motorgehäuse (O-2) und nehmen Sie dann das Motorgehäuse ab (Abb. O). O-1 Kurze Schraube O-5 Unterlegscheibe O-2 Motorgehäuse O-6 Getriebegehäuse O-3 Kurze Schraube O-7 Planetenräder O-4 Motor

3. Lösen Sie die drei kurzen Schrauben (O-3) am

Motor und entfernen Sie dann den Motor und die Unterlegscheibe.

4. Spritzen Sie mit einer Schmierpistole (nicht

inbegriffen) 5 g Schmieröl in der Mitte der drei oberen Planetenräder (O-7) in das Getriebegehäuse. ANMERKUNG: Achten Sie darauf, dass sich die Position anderer Teile während des Einspritzens nicht verändert.

5. Montieren Sie die Unterlegscheibe und den Motor

durch Anziehen der drei kurzen Schrauben (O-3).

6. Montieren Sie das Motorgehäuse durch Anziehen der

drei kurzen Schrauben (O-1).

7. Starten Sie das Werkzeug, um zu prüfen, ob es

normal funktioniert. Falls nicht, wiederholen Sie die oben beschriebenen Montageschritte. ANMERKUNG: Entfernen Sie die Sägespäne rund um den Motor, nachdem Sie das Motorgehäuse abgenommen haben. Schutz der Umwelt Entsorgen Sie elektronische Geräte, Ladegeräte und Batterien/Akkus nicht im Hausmüll!19AKKU-HECKENSCHEREN-ANBAUWERKZEUG (56 VOLT) — PTX5100

STÖRUNGSBEHEBUNG PROBLEM

Heckenschere funktioniert nicht. ◾ Kein elektrischer Kontakt zwischen Heckenschere und Akku. ◾ Akku herausnehmen, Kontakte überprüfen und wiedereinsetzen. ◾ Der Akku ist entladen. ◾ Den Akku auaden. ◾ Der Akku oder das Werkzeug ist überhitzt. ◾ Akku oder Antriebsrohr unter 67° C abkühlen lassen. ◾ Das Klingenblatt blockiert. ◾ Den Akku aus dem Werkzeug nehmen. Vorsichtig die Blockade entfernen, den Akku wiedereinsetzen und das Werkzeug starten. Zu starke Vibration oder Lärmentwicklung. ◾ Trockene oder verrostete Messer. ◾ Messer ölen. ◾ Messer oder Messerhalterung ist verbogen. ◾ Ersetzen Sie das Messer oder die Halterung wie im Abschnitt „MESSERWECHSEL“ in diesem Handbuch beschrieben oder wenden Sie sich an den EGO-Kundendienst, um Hilfe zu erhalten. ◾ Verbogene oder beschädigte Zähne. ◾ Ersetzen Sie das Messer wie im Abschnitt „MESSERWECHSEL“ in diesem Handbuch beschrieben oder wenden Sie sich an den EGO-Kundendienst, um Hilfe zu erhalten. ◾ Messerschrauben haben sich gelöst. ◾ Die Messerschrauben wieder festziehen. Ziehen Sie den Bolzen im Uhrzeigersinn mit einem Sechskantschlüssel (nicht inbegriffen) an. GARANTIE EGO-GARANTIEBEDINGUNGEN Sämtliche EGO Garantiebedingungen nden Sie auf der Website egopowerplus.eu.EXTENSION TAILLE-HAIE LITHIUM-ION 56 V — PTX510020
