LIETOŠANAS INSTRUKCIJA PTX5100 EGO

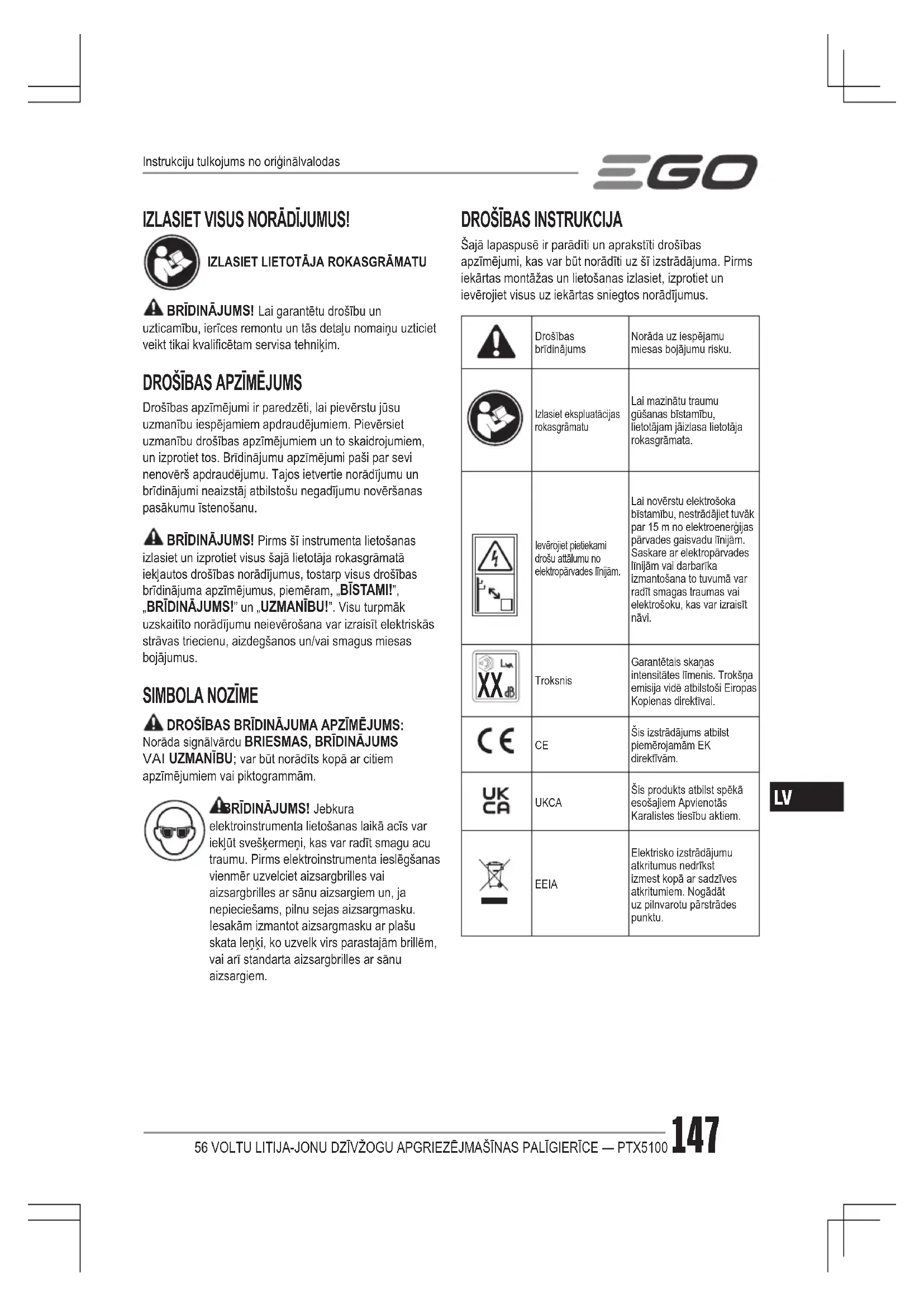

LV 56 voltu litija-jonu dzīvžogu apgriezējmašīnas palīgierīce 147

IZLASIET VISUS NORĀDĪJUMUS! IZLASIET LIETOTĀJA ROKASGRĀMATU BRĪDINĀJUMS! Lai garantētu drošību un uzticamību, ierīces remontu un tās detaļu nomaiņu uzticiet veikt tikai kvalicētam servisa tehniķim.

Drošības apzīmējumi ir paredzēti, lai pievērstu jūsu uzmanību iespējamiem apdraudējumiem. Pievērsiet uzmanību drošības apzīmējumiem un to skaidrojumiem, un izprotiet tos. Brīdinājumu apzīmējumi paši par sevi nenovērš apdraudējumu. Tajos ietvertie norādījumu un brīdinājumi neaizstāj atbilstošu negadījumu novēršanas pasākumu īstenošanu. BRĪDINĀJUMS! Pirms šī instrumenta lietošanas izlasiet un izprotiet visus šajā lietotāja rokasgrāmatā iekļautos drošības norādījumus, tostarp visus drošības brīdinājuma apzīmējumus, piemēram, „BĪSTAMI!”, „BRĪDINĀJUMS!” un „UZMANĪBU!”. Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai smagus miesas bojājumus.

DROŠĪBAS BRĪDINĀJUMA APZĪMĒJUMS: Norāda signālvārdu BRIESMAS, BRĪDINĀJUMS VAI UZMANĪBU; var būt norādīts kopā ar citiem apzīmējumiem vai piktogrammām. BRĪDINĀJUMS! Jebkura elektroinstrumenta lietošanas laikā acīs var iekļūt svešķermeņi, kas var radīt smagu acu traumu. Pirms elektroinstrumenta ieslēgšanas vienmēr uzvelciet aizsargbrilles vai aizsargbrilles ar sānu aizsargiem un, ja nepieciešams, pilnu sejas aizsargmasku. Iesakām izmantot aizsargmasku ar plašu skata leņķi, ko uzvelk virs parastajām brillēm, vai arī standarta aizsargbrilles ar sānu aizsargiem.

DROŠĪBAS INSTRUKCIJA

Šajā lapaspusē ir parādīti un aprakstīti drošības apzīmējumi, kas var būt norādīti uz šī izstrādājuma. Pirms iekārtas montāžas un lietošanas izlasiet, izprotiet un ievērojiet visus uz iekārtas sniegtos norādījumus.Drošības brīdinājumsNorāda uz iespējamu miesas bojājumu risku.Izlasiet ekspluatācijas rokasgrāmatuLai mazinātu traumu gūšanas bīstamību, lietotājam jāizlasa lietotāja rokasgrāmata.Ievērojiet pietiekami drošu attālumu no elektropārvades līnijām.Lai novērstu elektrošoka bīstamību, nestrādājiet tuvāk par 15 m no elektroenerģijas pārvades gaisvadu līnijām. Saskare ar elektropārvades līnijām vai darbarīka izmantošana to tuvumā var radīt smagas traumas vai elektrošoku, kas var izraisīt nāvi.

TroksnisGarantētais skaņas intensitātes līmenis. Trokšņa emisija vidē atbilstoši Eiropas Kopienas direktīvai.

Šis izstrādājums atbilst piemērojamām EK direktīvām. UKCA Šis produkts atbilst spēkā esošajiem Apvienotās Karalistes tiesību aktiem.

EEIA Elektrisko izstrādājumu atkritumus nedrīkst izmest kopā ar sadzīves atkritumiem. Nogādāt uz pilnvarotu pārstrādes punktu.Instrukciju tulkojums no oriģinālvalodas56 VOLTU LITIJA-JONU DZĪVŽOGU APGRIEZĒJMAŠĪNAS PALĪGIERĪCE — PTX5100148

Neturiet plaukstas un pēdas griezējinstrumenta tuvumāNekad nemēģiniet lietot šo elektroinstrumentu tikai ar vienu roku. Nespēja apvaldīt elektroinstrumentu rada nopietna vai letāla ievainojuma draudus. Lai samazinātu ar iegriešanu saistītu ievainojumu draudus, neturiet plaukstas un pēdas griezējinstrumenta tuvumā. Nekad nepiestipriniet kustībā esošu griezējinstrumentu ar roku vai kādu citu ķermeņa daļu.Valkājiet acu un galvas aizsarglīdzekļusStrādājot ar šo instrumentu, vienmēr izmantojiet acu un galvas aizsarglīdzekļus.IPX5 IP apzīmējumsAizsardzība pret ūdens strūklāmV Volti Spriegumsmm Milimetrs Garums vai izmērscm Centimetrs Garums vai izmērskg Kilograms SvarsLīdzstrāvaStrāvas veids vai raksturojums DZĪVŽOGU TRIMMERA DROŠĪBAS BRĪDINĀJUMI ◾ Nelietojiet dzīvžogu apgriezējmašīnu sliktos laikapstākļos, jo īpaši zibens iespējamības gadījumā. Tas samazinās risku, ka ierīcei ekspluatācijas laikā var iespert zibens. ◾ Sargājiet visus barošanas vadus un kabeļus no griešanas zonas. Strāvas vadi vai kabeļi var nemanāmi savīties dzīvžogā vai krūmos, kur to var nejauši pārgriezt ar griezējasmeni. ◾ Valkāt dzirdes aizsarglīdzekļus. Atbilstoši aizsardzības līdzekļi samazinās dzirdes zuduma risku. ◾ Turiet dzīvžogu apgriešanas mašīnu tikai aiz izolētajām satveršanas virsmām, jo asmens var nonākt saskarē ar apslēptu elektroinstalāciju vai savu vadu. Ar spriegumam pieslēgtu vadu saskarē nonākuši asmeņi var radīt spriegumu dzīvžogu apgriezējmašīnas atklātajās metāla daļās un pakļaut operatoru elektrošokam. ◾ Neļaujiet nevienai ķermeņa daļai nonākt saskarē ar asmeni. Kamēr asmeņi nav apstājušies, nemēģiniet izņemt apgriezto materiālu vai neturiet apgriežamo materiālu ar rokām. Asmeņi turpina kustēties arī pēc tam, kad ir izslēgts slēdzis. Ja dzīvžogu apgriezējmašīnas darbināšanas laikā kaut uz mirkli zaudēsit uzmanību, varat gūt nopietnus ievainojumus. ◾ Iztīrot iestrēgušo materiālu vai veicot dzīvžogu apgriezējmašīnai apkopi, pārliecinieties, vai ir izslēgti visi barošanas slēdži un ir atvienots barošanas vads. Negaidīta dzīvžogu apgriezējmašīnas iedarbināšana iestrēgušā materiāla izņemšanas laikā vai ierīces apkopes veikšanas laikā var izraisīt nopietnus savainojumus. ◾ Pārnēsājiet dzīvžogu apgriezējmašīnu aiz roktura, kad asmens ir apstājies, un raugiet, lai netiktu nospiests neviens ieslēgšanas slēdzis. Pareiza dzīvžogu apgriezējmašīnas pārvietošana samazina nejaušas ieslēgšanas iespējamību vai traumu gūšanas risku, ko var izraisīt asmeņi. ◾ Pirms dzīvžogu apgriezējmašīnas pārvadāšanas vai novietošanas glabāšanā vienmēr uzstādiet asmenim pārsegu. Pareiza dzīvžogu apgriezējmašīnas apkopšana samazina iespējamo ievainojumu risku, ko varat gūt no asmeņiem. DROŠĪBAS BRĪDINĀJUMI PAR DZĪVŽOGU APGRIEZĒJMAŠĪNU AR PAGARINĀJUMA KĀTU ◾ Strādājot ar pagarināto dzīvžoga apgriezējmašīnu, vienmēr valkājiet galvas aizsarglīdzekļus. Krītošas koksnes atliekas var radīt nopietnas traumas. ◾ Vienmēr strādājiet ar pagarināto dzīvžoga apgriezējmašīnu ar abām rokām. Lai nezaudētu pagarinātās dzīvžoga apgriezējmašīnas vadību, turiet to ar abām rokām. ◾ Lai samazinātu elektriskās strāvas trieciena risku, nekad nelietojiet pagarināto dzīvžoga apgriezējmašīnu tuvu elektropārvades līnijām. Saskare ar elektropārvades līnijām vai darbarīka izmantošana to tuvumā var radīt smagas traumas vai elektrošoku, kas var izraisīt nāvi. ◾ Pirms darbarīka izmantošanas pārbaudiet, vai dzīvžogā nav svešķermeņu, piemēram, drāšu un apslēptu vadu. ◾ Turiet elektroinstrumentu tikai pie izolētajām satveršanas virsmām. ◾ Ar dzīvžogu apgriezējmašīnu ir paredzēts strādāt, stāvot uz zemes, nevis uz kāpnēm vai jebkura cita nestabila atbalsta. ◾ Izmantojiet tikai A2 attēlā uzskaitītos akumulatora blokus un lādētājus56 VOLTU LITIJA-JONU DZĪVŽOGU APGRIEZĒJMAŠĪNAS PALĪGIERĪCE — PTX5100 149

ATTIECĪGAJĀ PIELIKUMĀ. SPECIFIKĀCIJAS Asmens garums 510 mmGriešanas kapacitāte 26 mmIeteicamā darba temperatūra 0 °C - 40 °CIeteicamā uzglabāšanas temperatūra-20 °C– 70 °CSvars 2,67 kgIzmērītais skaņas intensitātes līmenis L 94 dB(A) K=3 dB(A)Trokšņa spiediena līmenis pie lietotāja auss L 82 dB(A) K=3 dB(A)Garantētais skaņas intensitātes līmenis L (mērīts saskaņā ar 2000/14/EK)95 dB(A)Vibrācijas ietekmes novērtējums

Priekšējais rokturis1,3 m/s

◾ Iepriekš minētie parametri ir pārbaudīti un izmērīti, izmantojot kopā ar pagarinājuma instrumentgalvu PPX1000. ◾ Norādītā vibrāciju kopējā vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi un var tikt izmantota, lai salīdzinātu vairākus instrumentus. ◾ Deklarēto vibrāciju emisijas vērtību var arī lietot iepriekšējai vibrāciju iedarbības novērtēšanai. PIEZĪME! Vibrāciju emisijas faktiskajā elektroinstrumenta darbināšanas laikā var atšķirties no norādītās vērtības. Lai pasargātu operatoru, lietotājam jāvalkā cimdi un dzirdes aizsarglīdzekļi atbilstoši patiesajiem darba apstākļiem. APRAKSTS

PĀRZINIET SAVAS DZĪVŽOGA

APGRIEZĒJMAŠĪNAS PALĪGIERĪCI (A1 att.)

1. Aizmugurējā bukse2. Priekšējā bukse3. Motora korpuss4. Asmens aizsargs5. Asmens

KOMPLEKTĀCIJA (A2) MONTĀŽA BRĪDINĀJUMS! Ja kāda daļa ir bojāta vai trūkst, nedarbiniet šo izstrādājumu, kamēr nav nomainīta bojātā daļa. Darbinot šo izstrādājumu ar bojātām vai trūkstošām daļām, varat gūt smagus miesas bojājumus. BRĪDINĀJUMS! Vienmēr izņemiet akumulatoru bloku no produkta, ja tiek veikta detaļu izjaukšana, regulēšanas vai tīrīšanas darbi, kā arī tad, kad produkts netiek lietots.

GRIEZĒJGALVAS LEŅĶA REGULĒŠANA

Dzīvžoga apgriezējmašīnas palīgierīce iepakojumā atrodas salocītā uzglabāšanas stāvoklī (B att.). Griezējgalvas šarnīrsavienojuma leņķi un radiālā virziena rotāciju var noregulēt atsevišķi. Pirms darba uzsākšanas noregulējiet griezējgalvu piemērotā darba stāvoklī. Šarnīrsavienojuma leņķa noregulēšana Ierīcei ir sešas darba pozīcijas. Griezējasmens leņķi var noregulēt no -68° līdz 42° (C att.). Lai griešanas leņķi pagrieztu vēlamajā pozīcijā, velciet atpakaļ priekšējo buksi un stingri pieturiet motora pārsegu.C-1 Priekšējā bukseC-2 Aizmugurējā bukse2. Kad ir sasniegts vēlamais leņķis, pabīdiet uz priekšu buksi, lai noksētu griezējgalvas stāvokli. Radiālā virziena rotācijas noregulēšana Ir divas vertikālas griešanas pozīcijas (D attēls). Tās var noregulēt pa kreisi vai pa labi par 90°.1. Lai asmeni pagrieztu vēlamajā pozīcijā, pavelciet atpakaļ aizmugurējo buksi un stingri pieturiet motora pārsegu.2. Kad ir sasniegts vēlamais leņķis, pabīdiet uz priekšu buksi, lai noksētu griezējgalvas stāvokli. BRĪDINĀJUMS! Lai samazinātu traumu gūšanas risku, pirms regulēšanas ir jāizņem akumulators un jāpagaida, kamēr asmeņi pārstāj griezties. Nekad nepieskarieties asmeņiem, veicot regulēšanas darbus. BRĪDINĀJUMS! Lietā sakausējuma pārnesumkārba sakarst. Nekad nepieskarieties lietā sakausējuma pārnesumkārbas virsmai bez IAL cimdiem.56 VOLTU LITIJA-JONU DZĪVŽOGU APGRIEZĒJMAŠĪNAS PALĪGIERĪCE — PTX5100150

INSTRUMENTGALVAS (E att.) Šī dzīvžoga apgriezējmašīnas palīgierīce ir paredzēta lietošanai kopā ar EGO teleskopiskā pagarinājuma instrumentgalvu PH1000E. Lai dzīvžogu apgriezējmašīnu savienotu ar pagarinājuma instrumentgalvu, izlasiet teleskopiskā pagarinājuma instrumentgalvas PPX1000 lietotāja rokasgrāmatā sadaļu „PALĪGIERĪCES SAVIENOŠANA AR TELESKOPISKĀ PAGARINĀJUMA INSTRUMENTGALVU”. Lai dzīvžogu apgriezējmašīnu noņemtu no pagarinājuma instrumentgalvas, izlasiet teleskopiskā pagarinājuma instrumentgalvas PPX1000 lietotāja rokasgrāmatā sadaļu „PALĪGIERĪCES NOŅEMŠANA NO TELESKOPISKĀS PAGARINĀJUMA INSTRUMENTGALVAS”. GALA AIZSARGA UZSTĀDĪŠANA (izvēles)

1. Lai izskrūvētu īso bultskrūvi, nostiprināšanas

paplāksni, buksi un uzgriezni griezējasmens galā, izmantojiet sešstūra uzgriežņu atslēgu (komplektā nav iekļauta). Nolieciet malā nostiprināšanas paplāksni, buksi un uzgriezni vēlākai uzstādīšanai (F att.). F-1 Uzgrieznis F-3 Nostiprināšanas paplāksne F-2 Bukse F-4 Īsā bultskrūve

2. Salāgojiet gala aizsargu ar griezējasmens izliekuma

daļu, un nostipriniet. Piestipriniet ar jaunu garo bultskrūvi un uzgriezni, kā arī paplāksni, buksi un uzgriezni, ko nolikāt malā (G attēls). G-1 Uzgrieznis G-4 Bukse G-2 Gala aizsargs G-5 Nostiprināšanas paplāksne G-3 Uzgrieznis G-6 Garā bultskrūve EKSPLUATĀCIJA BĪSTAMI! Nekad negrieziet elektropārvades līniju, elektrisko vadu vai citu elektrisko avotu tuvumā. Ja griezējasmeņi ieķeras elektriskajā vadā vai līnijā,

NEPIESKARIETIES ASMENIM VAI ALUMĪNIJA

KĀTAM! TIE VAR ELEKTRIZĒTIES UN KĻŪT ĻOTI BĪSTAMI! Turiet dzīvžogu apgriezējmašīnu aiz izolētā roktura vai drošā veidā nolieciet to uz zemes un projām no sevis. Pirms mēģināt atbrīvot asmeni no bojātas līnijas vai vada, atvienojiet strāvas padevi bojātajai līnijai vai vadam. Saskare ar asmeni, kā arī citām dzīvžoga apgriezējmašīnas strāvu vadošām daļām vai spriegumaktīviem elektriskajiem vadiem vai līnijām elektrošoka rezultātā izraisīs nāves iestāšanos vai smagus miesas bojājumus. BRĪDINĀJUMS! Saglabājiet modrību visu griezējinstrumenta lietošanas laiku. Neaizmirstiet, ka pat mirklis neuzmanības var izraisīt nopietnu traumu. BRĪDINĀJUMS! Vienmēr valkājiet acu aizsarglīdzekļus. Šo noteikumu neievērošanas rezultātā acīs var nonākt svešķermeņi vai arī jūs varat gūt citas smagas traumas. BRĪDINĀJUMS! Neizmantojiet nekādas palīgierīces vai piederumus, kurus neiesaka un ko nav ražojis EGO

Šādu neapstiprinātu palīgierīču vai piederumu lietošana var radīt nopietnus ievainojumus. PIELIETOJUMS Produktu var lietot lietus laikā. Šo izstrādājumu var izmantot, lai apgrieztu dzīvžogus, krūmus, krūmājus un tamlīdzīgus materiālus, kuru zaru diametrs nepārsniedz 26 mm. DZĪVŽOGU APGRIEZĒJMAŠĪNAS IZMANTOŠANA

AR TELESKOPISKO PAGARINĀJUMA

INSTRUMENTGALVU BRĪDINĀJUMS! Ģērbieties atbilstīgi, lai mazinātu traumu rašanās draudus, lietojot šo instrumentu. Nevalkājiet vaļīgu apģērbu vai rotaslietas. Izmantojiet acu un dzirdes aizsarglīdzekļus. Valkājiet izturīgas, garas bikses, apavus un cimdus. Nevalkājiet īsās bikses, sandales; nestaigājiet basām kājām. INSTRUMENTA SAGATAVOŠANA DARBAM:

1. Noregulējiet griezējgalvu piemērotā darba stāvoklī.

2. Noņemiet no griezējasmens asmens aizsargu.

3. Uzlieciet plecu siksnu ekspluatācijai labākā

un drošākā stāvoklī. Noregulējiet siksnu ērtā darba pozīcijā. Lai plecu siksnu piestiprinātu pie pagarinājuma instrumentgalvas, izpildiet PPX1000 lietotāja rokasgrāmatas sadaļā „PLECU SIKSNAS UZSTĀDĪŠANA” sniegtos norādījumus. BRĪDINĀJUMS! Plecu siksnai ir arī ātrās atbrīvošanas mehānisms bīstamām situācijām. Avārijas situācijas gadījumā nekavējoties noņemiet siksnu no pleca neatkarīgi no tā, kādā pozīcijā tā atrodas. BRĪDINĀJUMS! Vienmēr strādājiet ar pagarināto dzīvžoga apgriezējmašīnu ar abām rokām. Lai nezaudētu pagarinātās dzīvžoga apgriezējmašīnas vadību, turiet to56 VOLTU LITIJA-JONU DZĪVŽOGU APGRIEZĒJMAŠĪNAS PALĪGIERĪCE — PTX5100 151

ar abām rokām. Izpildiet PPX1000 lietotāja rokasgrāmatas sadaļā „TELESKOPISKĀ PAGARINĀJUMA

Horizontālā griešana (ar leņķī noregulētu instrumentgalvu) Grieziet tuvu pie zemes, stāvot kājās, piem., apgriežot zemus krūmus. Virzoties pa dzīvžogu, virziet griezējgalvu pa labi un pa kreisi — izmantojiet abas asmens puses un neatbalstiet griezējasmeni pret zemes (H attēls) Horizontālā griešana (ar iztaisnotu instrumentgalvu) Turiet griezējgalvu 0° leņķī un horizontālā veidā lēnām virziet dzīvžoga apgriezējmašīnu. Virzoties uz dzīvžoga ārpusi, pārvietojiet griezējgalvu arkveidā, lai atgriezumi kristu zemē (I attēls). Ieteikums! Šajā darba stāvoklī apgriež dzīvžogus, kuru augstums nepārsniedz krūšu līmeni. Vertikālā griešana (leņķī noregulēta instrumentgalva) Griešana, nestāvot blakus dzīvžogam, piem., ja starp operatoru un dzīvžogu ir puķu dobe. Lai labāk apvaldītu dzīvžoga apgriezējmašīnu šajā griešanas stāvoklī, ieteicams dzīvžoga apgriezējmašīnu savienot ar griezējgalvu sānu griešanas stāvoklī. Pārvietojoties gar dzīvžogu, virziet griezējgalvu arkveidā uz augšu un uz leju — izmantojiet abas asmens griezējpuses (J att.). Vertikālā griešana (ar iztaisnotu instrumentgalvu) Apgriešana ar ļoti garu kātu bez nepieciešamības piestiprināt citus palīglīdzekļus. Virzoties gar dzīvžogu, virziet griezējgalvu arkveidā uz augšu un uz leju — izmantojiet abas asmens griezējpuses (K att.). Griešana virs galvas līmeņa (ar leņķī noregulētu instrumentgalvu) Lai maksimāli izmantotu kāta garumu, turiet dzīvžogu apgriezējmašīnu vertikāli un virziet uz priekšu arkveidā (L1 un L2 attēls). Īpaši augstu dzīvžogu apgriešanai pagarinājuma instrumentgalvu būs nepieciešams savienot ar atbilstošiem griešanas palīglīdzekļiem. BRĪDINĀJUMS! Jebkura darba pozīcija, strādājot augstumā virs galvas līmeņa, ir nogurdinoša. Lai samazinātu negadījuma rašanās risku, strādājiet šādā stāvoklī tikai īsu brīdi. Iestatiet regulējamajai griezējgalvai maksimālo leņķi, lai instrumentu varētu noturēt zemāk, mazāk nogurdinošā stāvoklī (ar plecu siksnu), kas vienlaikus nodrošinās pietiekamu zaru sasniedzamību.

ELEKTROINSTRUMENTA PALAIŠANA/APTURĒŠANA

Izlasiet pagarinājuma instrumentgalvas PPX1000 lietotāja rokasgrāmatā sadaļu „TELESKOPISKĀ PAGARINĀJUMA INSTRUMENTGALVAS PALAIŠANA/APTURĒŠANA”. APKOPE BRĪDINĀJUMS! Veicot ierīces apkopi, izmantojiet tikai identiskas rezerves daļas. Regulāri pārbaudiet instrumentu un veiciet tam apkopi. Lai garantētu drošu un uzticamu instrumenta darbību, visi remontdarbi jāveic kvalicētam servisa speciālistam. BRĪDINĀJUMS! Pirms ierīces pārbaudīšanas, tīrīšanas vai apkopes darbu veikšanas apturiet motoru, pagaidiet, līdz apstājas visas kustīgās daļas, un izņemiet akumulatora bloku. Šo norādījumu neievērošana var radīt smagus miesas bojājumus vai kaitējumu īpašumam. PIEZĪME! Pirms katras lietošanas pārbaudiet visu ierīci, vai tā nav bojāta, vai tai nav trūkstošu vai atskrūvējušos daļu, piemēram, skrūves, uzgriežņi, bultskrūves, vāciņi utt. Stingri pievelciet visus stiprinājumus un vāciņus un nedarbiniet izstrādājumu, kamēr nav nomainītas visas trūkstošās vai bojātās daļas. Lūdzu, sazinieties ar klientu apkalpošanas dienestu vai kvalicētu servisa tehniķi.

Plastmasas detaļu tīrīšanai neizmantojiet šķīdinātājus. Vairums plastmasu ir uzņēmīgas pret dažāda veida komerciālu šķīdinātāju radītiem bojājumiem un, tos izmantojot, var tikt sabojātas. Lai notīrītu netīrumus, putekļus, eļļu, smērvielas u.c., izmantojiet tīras lupatiņas. DZĪVŽOGU APGRIEZĒJMAŠĪNAS PALĪGIERĪCES

2. Iztīriet no dzīvžogu apgriezējmašīnas palīgierīces

netīrumus un gružus, izmantojot lupatiņu, kas samitrināta ar saudzīgu mazgāšanas līdzekli. PIEZĪME! Netīriet plastmasas korpusu un rokturi ar kodīgiem tīrīšanas līdzekļiem. Plastmasas daļas var sabojāt ar zināmām aromatizētām eļļām, piemēram, priežu un citrona.56 VOLTU LITIJA-JONU DZĪVŽOGU APGRIEZĒJMAŠĪNAS PALĪGIERĪCE — PTX5100152

teleskopiskā pagarinājuma instrumentgalvas.

2. Izņemiet dzīvžoga apgriezējmašīnas palīgierīci no

teleskopiskā pagarinājuma instrumentgalvas.

3. Iztīriet no dzīvžoga apgriezējmašīnas visus

4. Glabājiet bērniem nepieejamā vietā.

5. Sargājiet no kodīgām vielām, piemēram, dārzā

lietojamajām ķimikālijām un atledošanas sāls.

BRĪDINĀJUMS! Darbojoties ar asmeni, vienmēr valkājiet cimdus, jo šīs daļas ir ļoti asas un var saturēt atskarpes.

1. Izslēdziet instrumentu un izņemiet akumulatoru bloku.

2. Noregulējiet asmeni horizontālā stāvoklī tā, lai

asmens daļa atrastos vienā līnijā ar dzīvžoga apgriezējmašīnas darbvārpstu, lai to varētu viegli uzstādīt (M att.) M-1 Skrūve 1# (īsās skrūves) M-6 Bukse M-2 Apakšējais pārsegs M-7 Skrūve 2# (garās skrūves) M-3 Atbalsta plāksne 3# M-8 Atbalsta plāksne 2# M-4 Sviras savienotājs M-9 Asmens daļa M-5 Atbalsta plāksne 1# M-10 Ekscentriskais bloks

3. Izmantojiet sešstūra uzgriežņu atslēgu (komplektā

nav iekļauta), lai izskrūvētu un izņemtu laukā visas 6 skrūves 1# (īsās skrūves) no apakšējā pārsega.

4. Pēc tam atskrūvējiet abas 2 skrūves 2# (garās

skrūves), lai noņemtu atbalsta plāksni 1# un 2#, 2 bukses. Abas 2 bukses atrodas divās atsevišķās noapaļotas taisnstūra formas rievās asmens daļā.

5. Noņemiet atbalsta plāksni 3#.

6. Uzmanīgi izņemiet no asmens sviras savienotāju.

7. Izņemiet asmens daļu no instrumenta tā, lai

ekscentriskā bloka stāvoklis paliktu nemainīgs.

8. Lai uzstādītu jauno asmens daļu, salāgojiet jaunās

asmens daļas iekšējo izliekuma daļu ar sviras savienotāja caurumiņu.

9. Ievietojiet abas bukses atsevišķi noapaļotajā

taisnstūra formas rievā.

10. Uzstādiet atbalsta plāksni 1# un pēc tam plāksni 2#.

11. Raugiet, lai asmens iekšējie caurumiņi, bukses un

atbalsta plākšņu caurumiņi atrasos vienā līnijā ar skrūvju caurumiņiem pārnesumkārbā. Ievietojiet 2 garās skrūves salāgotajos caurumiņos un stingri pieskrūvējiet.

12. Nedaudz pakustiniet augšējo asmeni uz priekšu

un atpakaļ, lai pārbaudītu, vai asmens var brīvi pārvietoties. Ja tas nevar, vēlreiz samontējiet asmeņus, līdz augšējais asmens var brīvi pārvietoties.

13. Uzstādiet sviras savienotāju.

14. Lai uzstādītu atbalsta plāksni, salāgojiet atbalsta

plāksnes caurumiņu 3# ar izcilni uz ekscentriskā bloka tā, lai plāksne atrastos pašā centrā, paralēli abām malām.

15. Uzstādiet pārnesumkārbai apakšējo pārsegu un

nostipriniet ar 6 īsajām skrūvēm. ASMENS EĻĻOŠANA (N. att.) Lai asmens kalpotu labāk un ilgāk, ieeļļojiet dzīvžogu apgriezējmašīnas asmeni katru reizi pēc lietošanas, izmantojot pretkorozijas eļļu. NEAIZPILDIET EĻĻAS CAURUMIŅU LĪDZ GALAM.

1. Ar sešstūra uzgriežņu atslēgas palīdzību (komplektā

nav iekļauta) izņemiet no pārnesumkārbas skrūvi. N-1 Ieeļļošana caur skrūves caurumiņu

2. Ielejiet 5g smērvielas caur eļļošanas caurumiņu uz

Lai dzīvžoga apgriezējmašīnas palīgierīces piedziņas zobrats kalpotu labāk un ilgāk, eļļojiet to ik 100 ekspluatācijas stundām, izmantojot speciālu smērvielu. Speciālajai smērvielai ir jāatbilst turpmāk norādītajām prasībām: ◾ NLGI klase Iespiešanās: NLGI-2; ◾ Biezinātāja tips: Poliurīnviela; ◾ Ieteicamais darba temperatūras diapazons: -40° C līdz 180° C; ◾ Vēl bez iepriekš minētā smērvielai jābūt arī stabilai ar unikālām spiediena īpašībām un teicamu pretnodiluma iezīmi, kā arī perfektu oksidēšanās stabilitāti. Lai iepildītu eļļu, izpildiet tālāk norādītās darbības.

1. Izslēdziet instrumentu un izņemiet akumulatoru bloku.

2. Izmantojiet sešstūra uzgriežņu atslēgu (komplektā

nav iekļauta), lai atskrūvētu un izņemtu visas 3 īsās skrūves (O-1) no motora pārsega (O-2), un pēc tam noņemiet motora pārsegu (O att.).56 VOLTU LITIJA-JONU DZĪVŽOGU APGRIEZĒJMAŠĪNAS PALĪGIERĪCE — PTX5100 153

O-1 Īsā skrūve O-5 Paplāksne O-2 Motora pārsegs O-6 Pārnesumkārba O-3 Īsā skrūve O-7 Planetārie zobrati O-4 Motors

3. Atskrūvējiet visas 3 īsās motora skrūves (O-3) un pēc

tam nodaliet motoru un paplāksni.

4. Izmantojiet smērvielas pistoli (komplektā nav iekļauta),

lai iespiestu 5g smērvielas 3 augšējos planetārajos zobratos (O-7) pārnesumkārbas vidū. PIEZĪME! Raugiet, vai citu pārnesumkārbas tuvumā esošo daļu stāvoklis iepildes laikā neizmainās.

5. Uzstādiet atpakaļ paplāksni uz motora un pievelciet

visas 3 īsās skrūves (O-3).

6. Uzstādiet atpakaļ motora pārsegu un pievelciet visas

3 īsās skrūves (O-1).

7. Ieslēdziet instrumentu, lai pārbaudītu, vai tas darbojas

kā parasti. Ja tas tā nav, uzstādiet vēlreiz, kā aprakstīts iepriekš. PIEZĪME! Pēc motora pārsega noņemšanas notīriet ap motoru zāģskaidas. Apkārtējās vides aizsardzība Neizmetiet elektroierīces, akumulatora lādētāju un baterijas/uzlādējamos akumulatorus mājsaimniecības atkritumos!56 VOLTU LITIJA-JONU DZĪVŽOGU APGRIEZĒJMAŠĪNAS PALĪGIERĪCE — PTX5100154

Dzīvžogu trimmers nedarbojas. ◾ Starp trimmeri un akumulatoru nav elektriskā savienojuma. ◾ Izņemiet akumulatoru, pārbaudiet kontaktus un ievietojiet atpakaļ. ◾ Akumulatoru bloks ir izlādējies. ◾ Uzlādējiet akumulatoru bloku. ◾ Akumulatoru blokam vai instrumentam ir aktivizējusies aizsardzības sistēma pret pārkaršanu ◾ Ļaujiet akumulatora blokam vai pagarinājuma instrumentgalvai atdzist, līdz temperatūra nokrītas zem 67° C. ◾ Asmens ir saķīlējies. ◾ Izņemiet no elektroinstrumenta akumulatoru bloku. Uzmanīgi izņemiet priekšmetu, kas radīja aizsprostojumu, pēc tam ievietojiet akumulatora bloku atpakaļ un vēlreiz ieslēdziet instrumentu. Pārmērīgas vibrācijas vai trokšņi. ◾ Sausi vai sarūsējuši asmeņi. ◾ Ieeļļojiet asmeņus. ◾ Asmeņi vai asmens atbalsts ir saliekts. ◾ Nomainiet pret jaunu asmeni vai atbalstu, ievērojot šīs rokasgrāmatas sadaļā “ASMENS NOMAIŅA” esošos norādījumus, vai sazinieties ar EGO servisa centru, lai nomainītu asmeni. ◾ Saliekti vai bojāti zobi. ◾ Nomainiet ar jaunu asmeni, ievērojot šīs rokasgrāmatas sadaļā “ASMENS NOMAIŅA” esošos norādījumus, vai sazinieties ar EGO servisa centru, lai nomainītu asmeni. ◾ Atskrūvējiet asmens bultskrūves. ◾ Pievelciet asmens bultskrūves. Izmantojot sešstūra uzgriežņu atslēgu (komplektā nav iekļauta), pieskrūvējiet skrūvi pulksteņrādītāja kustības virzienā. GARANTIJA
