VS1000 - Vibreeriv plaat SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Vibroplaat
Bränd	Scheppach
Mudel	VS1000
Mõõtmed (L x P x K)	480 x 780 x 1150 mm
Plaadi mõõtmed (L x l)	345 x 285 mm
Plaadi käik	40-66 mm
Vibratsiooni sagedus	450-650 min⁻¹
Tsentrifugaaljõud	10 kN
Kaal	78 kg
Mootori tüüp	4-taktiline, 1 silinder
Silindrite maht	196 cm³
Mootori max võimsus	4,1 kW
Max pöörded	3600 min⁻¹
Kütus	Super E10 bensiin
Kütusepaagi maht	2,8 L
Mootoriõli	SAE 10W-30 või 10W-40, 0,6 L
Tamperõli	SAE 10W-30, 0,8 L
Süüteküünal	F7RTC, vahe 0,7-0,8 mm
Garanteeritud helivõimsuse tase	108 dB
CO₂ heitmed	811,46 g/kWh
Toide	Bensiin (soojusmootor)
Peamised funktsioonid	Lahtiste muld-, pinnase- ja kruusapindade tihendamine
Hooldus ja puhastus	Puhastage pärast kasutamist, vahetage mootoriõli iga 50 töötunni järel, tamperõli iga 300 tunni järel, õhufilter iga 100 tunni järel
Ohutus	Nõutavad kaitseprillid, kuulmiskaitse, kindad, turvajalatsid; mitte kasutada siseruumides
Varuosad ja parandatavus	Kulumisosad: süüteküünal, õhufilter, rattad; remont volitatud teeninduse poolt
Üldine teave	Õige kasutus tihendamiseks; ei sobi savipinnastele; seaduslik garantii

Korduma kippuvad küsimused - VS1000 SCHEPPACH

Millist mootoriõli kasutada Scheppach VS1000 vibroplaat?

Kasutage SAE 10W-30 või SAE 10W-40 õli (vastavalt temperatuurile). Maht on 0,6 L. Kontrollige taset enne iga kasutust.

Kuidas käivitada mootor külmalt?

Avage kütusekraan, sulgege õhuklapp, lülitage lüliti ON, tõmmake trossstarterit vastupidavuse saavutamiseni seejärel tõmmake kindlalt. Laske mõni sekund soojeneda ja seejärel avage õhuklapp.

Kui sageli tuleb mootoriõli vahetada?

Vahetage mootoriõli esimest korda pärast 50 töötundi, seejärel iga 100 tunni järel.

Kas masinat saab kasutada betoonil või asfaldil?

Ei, masin on ette nähtud lahtise pinnase, mulla ja kruusa tihendamiseks. Kasutamine betoonil või kõval pinnal kahjustab tamperjala ja mootorit.

Kuidas masinat ohutult transportida?

Seiskage mootor, sulgege kütusekraanid, laske jahtuda. Kasutage lühikeste vahemaade jaoks transpordiseadet (E) või rampi sõidukisse laadimiseks. Kinnitage rihmadega.

Millist õli kasutada tamper-süsteemis?

Kasutage SAE 10W-30 õli. Maht on 0,8 L. Kontrollige taset regulaarselt ja vahetage iga 300 töötunni järel.

Mida teha, kui mootor ei käivitu?

Kontrollige kütust, kraanide avatust, lüliti ON-asendit, süüteküünla ja õhufiltri seisukorda. Vaadake juhendis olevat tõrkeotsingu tabelit.

Millised kaitsevahendid on masina kasutamiseks vajalikud?

Kandke kaitseprille, kuulmiskaitset, töökindaid, turvajalatseid ja pikki pükse. Siduge pikad juuksed kinni.

Kuidas puhastada vibroplaat?

Puhastage iga kord pärast kasutamist lapiga. Ärge kasutage kõrgsurvepesurit. Puhastage jahutusribid ja eemaldage kogunenud mustus.

Kui kaua võib masinat hoiustada enne kütuse tühjendamist?

Kui masinat ei kasutata rohkem kui 30 päeva, tühjendage kütusepaak täielikult, et vältida karburaatori määrdumist.

KASUTUSJUHEND VS1000 SCHEPPACH

9.1 Bensiini täitmine (joonis 8)

Käesolevas käsiraamatus on sümbolite kasutamine ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Ohutussümbolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid õnnetuste ärahoidmiseks.

	Lugege enne käikuvötmist käitusjuhendit ja ohutusjuhiseid ning järgige neid!		Sidumispunkt on ette nähtud masina kindlustamises transportimise ajal.
	Kandke kaitseprille!		Kaitse- ja ohutusseadiste eemaldamine või muutmine on keelatud.
	Kandke kuulmekaitset!		Ärge katsuge põrlevaid osi. Põrlevasse rihma kinnijämine põhjustab käevigastuse. Pange rihmakaitse alati peale.
	Kasutage tõkindaid.		Lahtised leegid või suitsetamine on seadme läheduses rangelt keelatud!
	Kasutage önnetuskindlaid jalatseid.		Tuline pealispind! Puudutamine võib põletusi põhjustada. Viige korrashoi-, houldus- ja puhastustöid läbi ainult mahajahtunud mootori korral.
	Ärge jätke seadet vihma kätte.		Hoiatus kuumade osade eest. Tehke kindlaks, et teised inimesed peavad kinni piisavast ohutusvahemaast. Hoidke kõvalised isikud seadmest eemal.
	Tõstepunkt, mille külge saab masina kinnitada nt selle laadimiseks transpondisõidukile.		Mootori käivitamisel tekivad säde-med. Need võivad sõudata lahedu-ses olevad sõttimisohtlikud gaasid.
	Mürgistusoht! Kasutage seadet ainult välistingimistes ja mitte kunagi suletud või halvasti ventileritud ruumides.	←	- Segurikasti suletud - Bensiinikraan avatud
	Tähtis: Lülitage mootor enne kütuse juurdevalamist välja. Ärge lisage kütust:tö AJal.		Pörethoob
	Lülitage mootor enne kõiki puhastus- ja hooldustöid välja ja tõmmake sõutekūnla pistik sõutekūnalt maha. Olge kütustega ja märdeainetega ümberkäimisel väga ettevaatlik!		Ölitaseme kontroll.
108dB	Seadme garantēritud helivöimsustase.	OHT!	Signašoña vahetult eelseisa ohtliku olukorra tãhistamiseks, mille tagajäreks on, kui seda ei vãldita, surm või raske vigastus.
SISSE / VÄLJA Sisse/-vãjaluliti HOIATUS!			Signašoña vahetult võimaliku ohtliku olukorra tãhistamiseks, mille tagajäreks võib olla, kui seda ei vãldita, surm või raske vigastus.
CE	Toode vastab kehtivatele Europa direktiviidele.	ETTEVAATUST!	Signašoña vahetult võimaliku ohtliku olukorra tãhistamiseks, mille tagajäreks võib olla, kui seda ei vãldita, vãhene või mõõdukas vigastus.
ΔΔ	Toode vastab kehtivatele Serbia direktiviidele.	JUHIS	Signašoña vahetult võimaliku ohtliku olukorra tãhistamiseks, mille tagajäreks võivad olla, kui seda ei vãldita, materialsed kahjud masinal või omandil/ valdusel.
	Käesolevas käitusjuhendis oleme varustanud Teie ohutust puudutavad kohad selle mängiga.

Sisukord: Lk:

1. Sissejuhatus 234
2. Seadme kirjeldus (joon. 1). 234
3. Tarnekomplekt (joon. 2). 234
4. Sihtotstarbekohane kasutus 234
5. Üldised ohutusjuhised 235
6. Tehnilised andmed 237
7. Lahtipakkimine 238
8. Ülespanemine 238
9. Enne käikuvõtmist 239
10. Käikuvõtmine 240
11. Puhastamine ja hooldus 242
12. Masina transportimine ja tõstmine 244
13. Ladustamine
14. Kasutamine ja taaskasutus
15. Rikete kõrvaldamine
16. Vastavusdeklaratsioon

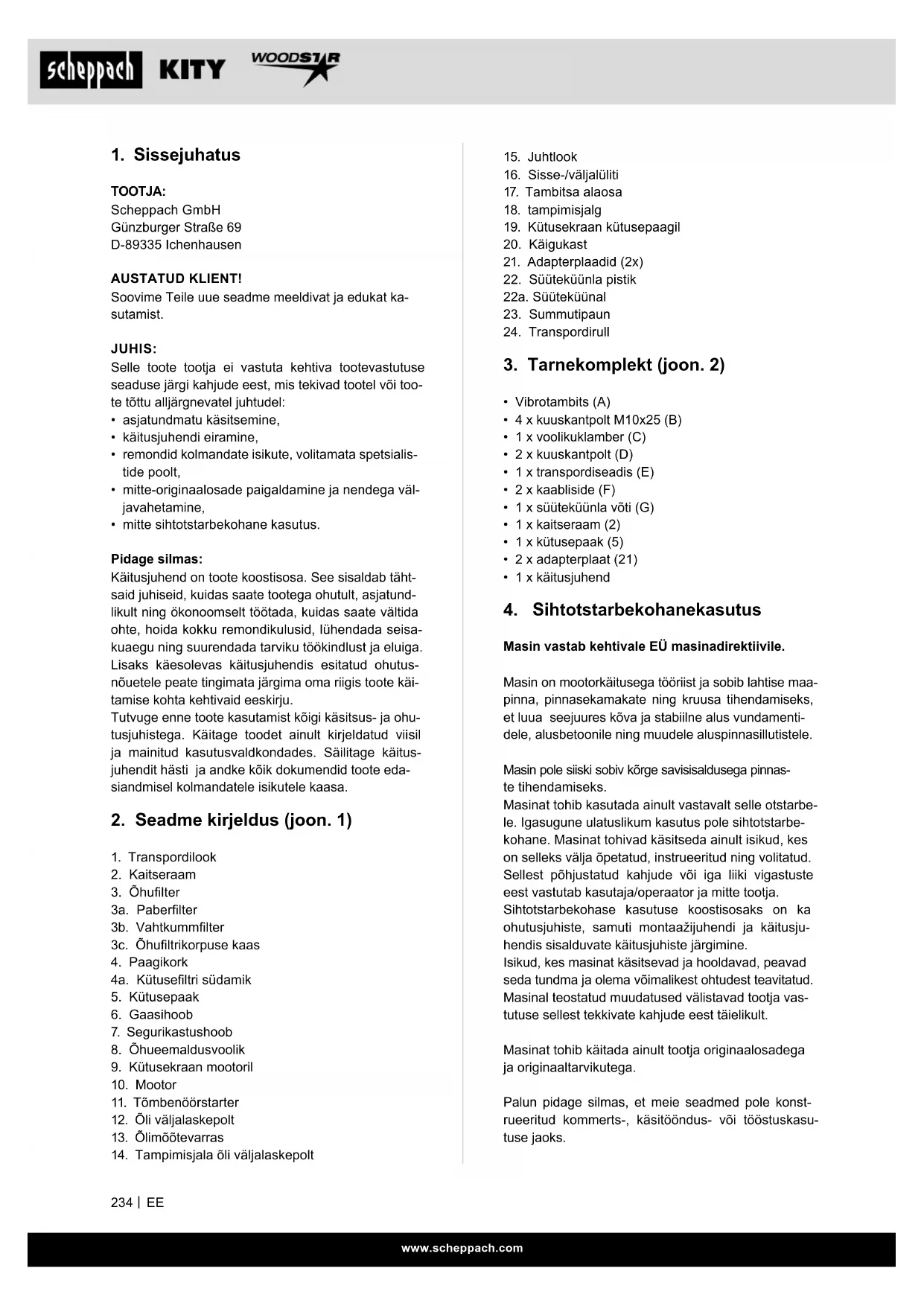

1. Sissejuhatus

TOOTJA:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

JUHIS:

Selle toote tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad tootel või toote tõttu alljärgnevatel juhtudel:

• asjatundmatu käsitsemine,
• kasutusjuhendi eiramine,
• remondid kolmandate isikute, volitamata spetsialistide poolt,
• mitte-originaalosade paigaldamine ja nendega väljavahetamine,
• mitte sihtotstarbekohane kasutus.

Pidage silmas:

Käitusjuhend on toote koostisosa. See sisaldab tähtsaid juhiseid, kuidas saate tootega ohutult, asjatundlikult ning ökonoomselt töötada, kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada tarviku töökindlust ja eluiga. Lisaks käesolevas käitusjuhendis esitatud ohutusnõuetele peate tingimata järgima oma riigis toote käitamise kohta kehtivaid eeskirju.

Tutvuge enne toote kasutamist kõigi käsitsus- ja ohutusjuhistega. Käitage toodet ainult kirjeldatud viisil ja mainitud kasutusvaldkondades. Säilitage käitusjuhendit hästi ja andke kõik dokumendid toote edasiandmisel kolmandatele isikutele kaasa.

2. Seadme kirjeldus (joon. 1)

1. Transpondilook
2. Kaitseraam
3. Õhufilter 3a. Paberfilter 3b. Vahtkummfilter 3c. Õhufiltrikorpuse kaas
4. Paagikork 4a. Kütusefiltri südamik
5. Kütusepaak
6. Gaasihoob
7. Segurikastushoob
8. Õhueemaldusvoolik
9. Kütusekraan mootoril
10. Mootor
11. Tõmbenöörstarter
12. Olli valjalaskepolt
13. Ölimötevarras
14. Tampimisjala öli valjalaskepolt
15. Juhtlook
16. Sisse-/valjaluliti
17. Tambitsa alaosa
18. tampimisjalg
19. Kutusekraan kutusepaagil
20. Käigukast
21. Adapterplaadid (2x)
22. Sutekuunla pistik 22a. Sutekuunal 23.Summutipaun
23. Transpordirull

3. Tarnekomplekt (joon. 2)

Vibrotambits (A) - 4 x kuuskantpolt M10x25 (B) - 1 x voolikuklamber (C) - 2 x kuuskantpolt (D) - 1 x transpondiseadis (E) - 2 x kaabliside (F) - 1 x süüteküünla võti (G) - 1 x kaitse raam (2) - 1 x kütusepaak (5) - 2 x adapterplaat (21) - 1 x kasutusjuhend

4. Sihtotstarbekohane kasutus

Masin vastab kehtivale EL-i masinadirektiivile.

Masin on mootorikaitsega tööriist ja sobib lahtise maa pinna, pinnasekamakate ja kruusa tihendamiseks, et luua seejuures kõva ja stabiilne alus vundamentidele, alusbetoonile ning muudele aluspinnasillutistele.

Masin pole siiski sobiv kõrge savisisaldusega pinnaste tihendamiseks.

Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune ulatuslikum kasutus pole sihtotstarbekohane. Masinat tohivad käsitseda ainult isikud, kes on selleks välja õpetatud, instrueeritud ning volitatud.

Sellest põhjustatud kahjude või igasuguste vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ja kasutusjuhendis sisalduvate kasutusjuhiste järgimine.

Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavitatud. Masinal teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.

Masinat tohib kasutada ainult tootja originaalosadega ja originaaltarvikutega.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- või tööstuskasutuse jaoks.

Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Üldised ohutusjuhised

Käesolevas kasutusjuhendis oleme varustanud Teie ohutust puudutavad kohad selle märgiga:

Peale selle sisaldab kasutusjuhend muid tähtsaid tekstikohti, mis on tähistatud sõnaga "TÄHELEPANU!"

Tähelepanu!

Seadmete kasutamisel tuleb ohutusabinõudest kinni pidada, et vältida vigastusi ja kahjustusi. Lugege käesolev kasutusjuhend/ohutusjuhised seetõttu hoolikalt läbi. Kui peaksite seadme teistele isikutele üle andma, siis palun väljastage ka käesolev kasutusjuhend/ohutusjuhised. Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramise tõttu.

△OHT

Selle korralduse eiramise korral valitseb suurim oht elule või eluohtlike vigastuste oht.

HOIATUS

Selle korralduse eiramise korral valitseb oht elule või raskete vigastuste oht.

ETTEVAATUST

Selle korralduse eiramise korral valitseb kergete kuni keskmiste vigastuste oht.

JUHISED!

Selle korralduse eiramise korral valitseb mootori või muude materiaalsete väärtuste kahjustamise oht.

• Õppige oma masinat tundma. Lugege kasutusjuhend tähelepanelikult läbi ja tehke kindlaks, et mõistate selle sisu ning kõiki masinale paigaldatud etikette.
• Tutvuge kasutuspiirkonnaga, masina piirangutega ja eriliste ohuallikatega.
• Tehke kindlaks, et tunnete täpselt kõiki käsitsemiselemente ja nende funktsiooni.
• Tehke kindlaks, et teate, kuidas masin peatada ja käsitsemiselemendid kiiresti deaktiveerida.
• Ärge üritage masinat kasutada ilma mootori talitlus- ja hooldusnõudeid tundmata ning teadmata, kuidas tuleb inimkahjude ja/või materiaalsete kahjudega õnnetusi vältida.
• Hoidke teised inimesed, eelkõige lapsed, oma tööpiirkonnast eemal.

Tööpiirkond

• Ärge käivitage ega käsitsege masinat kunagi suletud või halvasti ventileeritud piirkonnas.

Heitgaasid on ohtlikud, sest need sisaldavad lõhnatut ja surmavat gaasi süsinikmonooksiidi. Kasutage masinat ainult hästi ventileeritud välispiirkondades.

• Ärge kasutage masinat kunagi puuduliku vaate või valgusolude korral.
• Tehke kindlaks, et kraavi seinad on stabiilsed ega kuku vibratsiooni tõttu sisse. Ettevaatust allakukkumis- või ümberkukkumisohu eest!
• Tehke kindlaks, et tampitavas piirkonnas ei ole elektrikaableid, gaasi- ega veetorustikke, mis võivad vibratsiooni tõttu kahjustada saada.
• Olge eriti ettevaatlik, kui töötate kaitsmata puuraukude või ehitussüvendite läheduses.
• Ärge töötage seadmega vihmas, äikeses ja eelkõige mitte pikselöögi ohu korral.
• Pöörake halva ilmastiku korral, ebatasasel maastikul või kallakutel tähelepanu turvalisele seisule.
• Kasutage masinat ainult ehitusplatsidel, kus kasutustingimused lubavad masina mõõdukat kasutamist. Võtke arvesse eelkõige:
• stabiilsustingimusi;
• pinnase omadusi ja kandevõimet;
• soitmistee laiust; -ülesödetavate takistuste ja servade kõrguse-laiuse suhet (nt seoses bändi laiusega; äärekivi kõrgusega; kraavi sügavusega);
• masina kaadumisurka ja kasutustingimusi ehitusplatsil, mis avaldavad stabiilsusele negatiivset mõju (nt äärekivi kõrgus, dünaamilised efektid).
• Pöörake territooriumitel käitamisel tähelepanu erilistele ohtudele, nt:
• järgige lokaalseid eeskirju käitamise kohta,
• hoidke elektrihuliinide suhtes piisavat vahemaad,
• pöörake tunnelis kasutamisel tähelepanu aurudele ja tolmu tekkele,
• pöörake saastunud piirkondades töötamisel tähelepanu erilistele ohtudele.

Isikute ohutus

• Ärge kasutage masinat, kui olete tarbinud uimasteid, alkoholi või ravimeid, mis mõjutavad Teie võimet masinat korrektselt kasutada. Kandke küllaldast riietust. Kandke pikki pükse ja kindaid. Kandke terasninade, terastaldade ja haarduva profiiliga turvajalatseid.
• Kandke töötamisel kuulmekaitset ja kaitseprille. Kasutage tolmu tekitavatel töödel respiraatorit.
• Ärge kandke avarat riietust, lühikesi pükse ega ükskõik milliseid ehteid. Kandke pikki juukseid seotult nii, et need pole õlgadest pikemad. Hoidke oma juuksed, riietus ja kindad liikuvatest osadest eemal. Avar riietus, ehted või pikad juuksed võivad liikuvatesse osadesse kinni jääda.
• Jätke kaitsesirmid omakohale ja töökõlbulikuks.
• Tehke kindlaks, et kõik mutrid, poldid jne on kindlalt kinni pingutatud.
• Ärge kasutage kunagi masinat, kui see vajab remonti või on halvas mehaanilises seisukorras. Vahetage kahjustatud, puuduvad või defektsed osad enne käsitsemist välja.
• Operaator peab olema vähemalt 18 aastat vana. Õpilased peavad olema vähemalt 16 aastat vanad, kuid tohivad masinal töötada ainult järelevalve all.
• Kõik operaatorid peavad olema masina kasutamises, seadistamises ja käsitsemises küllaldaselt koolitatud.
• Kontrollige masinat bensiinilekete suhtes.
• Hoidke see töökorras. Ärge kasutage masinat, kui mootori lülitit ei saa vastava lülitiga sisse ja välja lülitada. Bensiiniga käitatavad masinad, mida ei saa mootori lülitiga juhtida, on ohtlikud ja tuleb välja vahetada.
• Harjuge enne käivitamist masinat üle kontrollima, et kruvikeerajad ja võtmed on masina piirkonnast eemaldatud. Kruvikeeraja või võti, mis asub veel pöörleva masinaosa sisemuses, võib vigastusi põhjustada.
• Olge tähelepanelik, pidage oma tegevusi silmas ja kasutage masinaga töötamisel tervet mõistust. Ärge hinnake ennast üle.
• Ärge kasutage masinat, kui olete paljajalu või kannate sandaale või muid sarnaseid jalatseid. Kandke turvajalatseid, mis kaitsevad Teie jalgu ja parandavad seisustabiilsust libedatel pindadel.
• Hoolitsege alati hea seisustabiilsuse ja tasakaalu eest. Nii saate masinat ootamatutes olukordades paremini kontrollida. Vältige soovimatut käivitamist. Tehke kindlaks, et mootori lüliti on enne masina transportimist või masinal hooldustööde teostamist välja lülitatud. Masina transportimine ja hooldustööd masinal võivad põhjustada õnnetusi, kui lüliti on sees.
• Masina erinevates kohtades valitseb liikuvate või pöörlevate koostesõlmede tõttu muljumisoht. Hoidke käed ja jalad plaadist eemal. Töötage kontsentreeritult ja pöörake alati tähelepanu turvalisele seisule. Kandke turvatööjalatseid!
• Tehke kindlaks, et masin ja operaator on tasasel maastikul ülespanemisel mõlemad stabiilses seisus ja masin ei kuku käituse ajal ümber, alla ega libise ära.

Ohutus bensiiniga ümberkäimisel

Bensiin on väga süttimisvõimeline ja selle gaasid võivad plahvatada, kui need süttivad. Võtke bensiiniga ümberkäimisel tarvitusele ohutusmeetmed, et vähendada raske vigastuse riski. - Kasutage kütusepaagi täitmiseks või tühjendamiseks sobivat bensiinikanistrit. - Viige neid töid läbi puhtas, hästi ventileeritud väliskeskkonnas. - Ärge suitsetage. Ärge laske sädemetel, lahtistel leekidel või muudel tuleallikatel lähedusse sattuda, kui valate bensiini sisse või töötate masinaga.

• Ärge täitke kütusepaaki kunagi sisetingimustes. Hoidke maandatud, elektriliselt juhtivad esemed nagu tööriistad katmata elektriosadest ja juhtmetest eemal, et vältida sädemete või valguskaare teket. Seetõttu võidakse bensiinigaasid süüdata.
• Seisake alati mootor ja laske sellel enne kütusepaagi täitmist maha jahtuda. Ärge eemaldage paagikorki ega täitke kütusepaaki kunagi, kui mootor töötab või mootor on liiga kuum.
• Ärge kasutage masinat, kui teate bensiinisüsteemi lekkivat. Vabastage aeglaselt paagikorki, et võimalik rõhk kütusepaagist välja lasta. Ärge täitke kütusepaaki kunagi üle (bensiin ei peaks kunagi tähistatud suurimast täitekõrgusest kõrgemal asuma). Sulgege kütusepaak jälle kindlalt paagikorgiga ja pühkige üleloksutatud bensiin ära.
• Ärge kasutage kunagi masinat, kui paagikork pole kindlalt kinni keeratud. Vältige üleloksutatud bensiini läheduses süüteallikaid. Kui bensiini loksutati üle, siis ärge üritage masinat käivitada. Eemaldage masin üleloksutatud bensiiniga piirkonnast ja vältige süüteallikate tekkimist, kuni bensiinigaasid on lendunud.
• Säilitage bensiini spetsiaalselt selleks otstarbeks valmistatud kanistrites.
• Ladustage bensiini jahedas, hästi ventileeritud piirkonnas eemal sädemetest ja lahtistest leekidest või muudest süüteallikatest. Ärge säilitage bensiini või täidetud kütusepaagiga masinat kunagi hoones, kus bensiinigaasid võivad sädemete, lahtiste leekide või muude süüteallikatega nagu veeboilerite, ahjude, riidekuivatitega vms kokku puutuda.
• Laske mootoril enne masina ladustamist suletud piirkonnas maha jahtuda.

Masina kasutamine ja hooldus

• Ärge tõstke ega kandke kunagi masinat, kui mootor töötab.
• Ärge käige masinaga ümber toore jõuga.
• Kasutage omakasutusvaldkonna jaoks õiget masinat. Õige masin teeb tööd, milleks see on konstrueeritud, paremini ja ohutumalt ära.
• Ärge muutke mootori pööreteregulaatori seadistust ega andke sellele liigseid pöördeid. Pööreteregulaator kontrollib mootori suurimat kiirust maksimaalse ohutuse juures.
• Ärge laske mootoril kõrgetel pööretel töötada, kui Te ei tööta.
• Ärge hoidke käsi või jalgu pöörlevate osade läheduses. Vältige kokkupuudet kuuma bensiini, õli, heitgaaside ja kuumade pealispindadega. Ärge puudutage mootorit või summutit. Need osad lähevad kasutamisel eriti kuumaks. Need on veel kuumad ka lühikest aega pärast masina väljalülitamist.
• Laske mootoril enne hooldustööde või seadistamise läbiviimist maha jahtuda.
• Kui masin peaks hakkama ebatavalisi mürasid või vibratsioone emiteerima, siis lülitage mootor kohe välja, lahutage süüteküünla kaabel ja otsige põhjust. Ebatavalised mürad või vibratsioonid on harilikult veamärgid.
• Kasutage ainult tootja poolt heaks kiidetud paigaldus- ja tarvikuosi. Eiramise korral võivad olla tagajärjeks vigastused.
• Hooldage masinat. Kontrollige üle liikuvate osade vale väljajoondus või blokaadid, kahjustused osadel ja muud seisundid, mis võivad seadme talitlust halvendada. Laske masin enne igasugust edasikasutust remontida, kui tuvastate kahjustusi. Paljud õnnetused on halvasti hooldatud varustuse tulemus.
• Hoidke mootor ja summuti rohust, lehtedest, ülemäärasest märdeainest või kogunenud süsinikust puhas, et vähendada tulekahju riski.
• Ärge kallake masinale ega pihustage seda veega või muu vedelikuga.
• Hoidke käepidemed kuivad, puhtad ja väikeosadest vabad.
• Puhastage masin iga kord pärast kasutamist.
• Järgige bensiini, õli jms kohta kehtivaid jäätmete utiliseerimisdirektiive, et kaitsta keskkonda.
• Säilitage väljalülitatud masinat väljaspool laste käeulatust ega lubage masinat kasutada isikutel, kes ei tunne masinat või käesolevat juhendit. Masin on koolitamata kasutajate käes ohtlik.
• Tehke kindlaks, et masin ei kuku ümber, libise, veere ega kuku alla, kui see on käigust võetud.

Teenindus

Lülitage enne puhastust, remonte, ülevaatusi ja seadistustöid mootor välja ning tehke kindlaks, et kõik liikuvad osad seisavad paigal. - Tehke alati kindlaks, et mootori lüliti asub asendis "OFF". Lahutage süüteküünla kaabel ja hoidke see süüteküünlast eemal, et vältida soovimatut käivitumist. - Laske masinat kvalifitseeritud töötajatel hooldada. Kasutage ainult originaalvaruosi. Sellega tehakse kindlaks masina turvaliseks jäämine.

Täiendavad ohutusjuhised

• Hoidke käed, sõrmed ja jalad põhiplaadist eemal, et vältida vigastusi.
• Hoidke masina käepidemest mõlema käega korralikult kinni.
• Jääge kasutamisel alati masina taha; ärge kunagi seiske masina ees, kui mootor töötab.
• Ärge asetage kunagi tööriistu või muid esemeid masina alla. Kui masin sõidab vastu võõrast objekti, siis seisake mootor, lahutage süüteküünal ja kontrollige masinat kahjustuste suhtes; remontige kahjustus enne masina uuesti käivitamist ja kasutamist.
• Ärge koormake masinat üle, üritades liiga sügavalt või liiga kiiresti freesida.
• Ärge kasutage masinat suurte kiirustega kõvadel või libedatel pindadel.
• Olge eriti ettevaatlik, kui kasutate masinat killustikupatjadel, -teedel või tänavatel või neid ületate.
• Pöörake tähelepanu peidetud ohtudele või liiklusele. Ärge vedage inimesi.
• Ärge lahkuge kunagi töökohalt ega jätke masinat kunagi järelevalveta, kui mootor töötab.
• Peatage alati masin, kui töö katkestatakse või lähete ühest kohast järgmisse.
• Hoidke kraaviservadest eemal ja vältige tegevusi, mis võimaldavad masinal ümber kukkuda. Liikuge tõusudest ettevaatlikult otse üles ja tagurpidi üles, et vältida masina kukkumist operaatori peale.
• Seadke masin alati kõvale ja tasasele pinnale ning lülitage masin välja.
• Piirake masinaga töötamise aegu ja tehke regulaarselt pause, et vähendada vibratsioonikoormusi ning lasta oma kätel puhata. Vähendage kiirust ja avaldatavat jõudu, millega korduvaid liikumisi teostate.

Jääkriskid

Masin on ehitatud tehnika arengutaseme ja tunnustatud ohutustehniliste reeglite kohaselt. Siiski võib töötamisel esineda üksikuid jääkriske.

Peale selle võivad kõigist tarvitusele võetud abinõudest hoolimata valitseda mittetäielikud jääkriskid. - Jääkriske saab minimeerida, kui järgitakse „Ohutusjuhiseid" ja „Sihtotstarbekohast kasutust" ning kasutusjuhendit tervikuna. Vältige masina juhuslikku käimapanemist. - Kasutage tööriista, mida käesolevas kasutusjuhendis soovitatakse. Nii saavutate, et Teie masin talitleb optimaalse võimsusega. - Hoidke oma käed tööpiirkonnast eemal, kui masin on töös.

6. Tehnilised andmed

Koostemõõdud L x S x K....480 x 780 x 1150 mm

Kütusepaagi maht 2,81

Mootoriõli kogus 0,61

Mootoriõli.. SAE 10 W-30 / SAE 10 W-40

Tampimissüsteemi määrimine.. SAE 10 W-30

Õli mahutavus tampimissüsteemis 0,81

CO. -paa.. 811,46 g/kWh

Süüteküünal .F7RTC

Elektroodide vahe 0,7-0,8 mm

Kaal 78 kg

Õigus tehnilisteks muudatusteks reserveeritud!

Müra ja vibratsioon

Müraväärtused määratud vastavalt EN ISO 3744. Võngete üldväärtused (kolme suuna vektorsumma) määratud vastavalt EN 500-4.

Müra võib Teie tervisele tõsist mõju avaldada. Kui masina müra ületab 85 dB, siis kandke palun sobivat kuulmekaitset.

Müra tunnusväärtused

Heliõimsustase LWA 108 dB

Helirõhutase LpA 87,45 dB

Määramatus KWA 3 dB

Vibratsiooni tunnusväärtused

Vibratsioon paremal käepidemel a. 30,61 m/s², vibratsioon vasakul käepidemel a. 29,37 m/s²

Esitatud heliväärtused on normeeritud kontrollmeetodi alusel mõõdetud ja neid saab kasutada erinevate tööriistade võrdlemiseks omavahel.

Peale selle sobivad need väärtused kasutajale mõjuvate koormuste, mis heli tõttu tekivad, esmase hindamise võimaldamiseks.

Hoiatus! Sõltuvalt sellest, kuidas Te masinat kasutate, võivad tegelikud väärtused esitatust kõrvale kalduda. Võtke tarvitusele vastavad meetmed, et ennast mürakoormuste vastu kaitsta.

Võtke seejuures arvesse kogu töökulgu, seega ka ajahetki, mil tööriist töötab koormuseta või on välja lülitatud.

Sobivad meetmed hõlmavad muu hulgas tööriista ja rakendustööriistade hooldust ning hoolitsust, regulaarseid pause ja tööprotsesside head planeerimist.

Holatus!

Pikemal töötamisel võivad tekkida käsitseva isiku kätel vibratsiooni tõttu verevarustushäired (Raynaud' sündroom).

Raynaud' sündroom on veresoonte haigus, mille puhul lähevad väikesed veresooned sõrmedes ja varvastes spastiliselt krampi. Asjaomaseid piirkondi ei varustata enam piisavalt verega ja need muutuvad seetõttu äärmiselt kahvatuks. Vibreerivate seadmete sagedane kasutamine võib halvendatud verevarustusega isikutel (nt suitsetajad, diabeetikud) närvikahjustusi tekitada.

Kui märkate ebatavalisi vaevusi, siis lõpetage kohe töö ja pöörduge arsti poole.

Järgige ohtude vähendamiseks järgnevaid juhiseid:

• Hoidke oma keha ja eriti käed külma ilma korral soojad.
• Tehke regulaarselt pause ja liigutage seejuures verevarustuse parendamiseks käsi.
• Hoolitsege regulaarse hooldusega ja seadmel kinniolevate osadega masina võimalikult vähese vibratsiooni eest.

7. Lahtipakkimine

1. Avage pakend ja võtke seade ettevaatlikult välja.
2. Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused. Eemaldage transpordikindlustused lihtvõtmega VM 10 mm (ei sisaldu tarnekomplektis).
3. Kontrollige üle, kas tarnekomplekt on terviklik.
4. Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioone ei tunnustata.
5. Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
6. Tutvuge enne kasutamist kasutusjuhendi alusel seadmega.
7. Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate esindusest.
8. Tellimuste esitamisel märkige meie artiklinumbrid ning seadme tüüp ja ehitusaasta.

△OHT

Seade ja pakendusmaterjalid ei ole laste mänguasjad! Lapsed ei tohi mängida kilekottide, kilede ja väikeste osadega! On olemas allaneelamise ja lämbumise oht!

8. Ülespanemine

HOIATUS!

Vigastusoht ja kahjustusoht!

Valede varu- ja tarvikuosade kasutamine võib põhjustada vigastusi ning kahjustusi. Need võivad vabaneda ja eemale paiskuda. Peale selle võivad need masina jõudlust vähendada.

• Kasutage ainult tootja originaalvaru- ja tarvikuosi. Originaalvaruosi ja -tarvikuid saate oma edasimüüjalt.
• Eiramise korral võib masina jõudlus väheneda ja osad võivad vabaneda.
• Eiramise korral kaotab tootja garantii kehtivuse.

JUHIS!

Masina kõrge kaalu tõttu soovitame me montaaži teostada vähemalt kahe inimesega.

Tarnimisel on mõned osad demonteeritud. Monteerimiseks vajate:

Montaažitööriistad ei sisaldu tarnekomplektis.

8.1 Kaitseraami (2) monteerimine (joon. 3)

1. Eemaldage esmalt mõlemal küljel neli kuuskantpolti M10x25 (B), vedruseibid ja alusseibid adapterplaatidelt (21).
2. Monteerige kaitseraam (2) nelja kuuskantpoldiga M10x25 (B), vedruseibide ja alusseibidega mõlemal küljel adapterplaatide (21) külge.
3. Pingutage kuuskantpoldid (B) lihtvõtmega VM 16 tugevasti kinni.

8.2 Kütusepaagi (5) monteerimine (joon. 4, 5)

1. Monteerige kütusepaak (5) kahe kuuskantpoldi (D), kahe alusseibi M8 ja kahe tokkishammasmutriga M8 kaitseraami (2) hoidepleki külge.
2. Pingutage kuuskantpoldid (D) lihtvõtmega VM 13 tugevasti kinni.
3. Pistke bensiinivoolik kütusepaagi kütusekraanile (19). Kindlustage bensiinivoolik voolikuklambriga (C), et vältida mahalibisemist. Kasutage selleks peentange.

9. Enne käikuvõtmist

TÄHELEPANU!

Monteerige masin enne käikuvõtmist tingimata terviklikult!

HOIATUSED

Terviseoht!

Bensiini-/määrdeõliaurude ja heitgaaside sissehingamine võib põhjustada raskeid tervisekahjustusi, teadvusetust ning äärmusjuhtumil surma.

• Ärge hingake bensiini-/määrdeõliaure ja heitgaase sisse.
• Käitage masinat ainult õues.

JUHIS!

Seadme kahjustumine

Kui masinat käitatakse ilma või liiga vähese mootori- ja käigukastiõliga, siis võib see põhjustada mootorikahjustuse.

• Valage enne käikuvõtmist bensiin ja õli sisse. Masin tarnitakse ilma mootori- ja käigukastiõlita.

JUHIS!

Keskkonnakahjud!

Väljavoolanud õli võib pöördumatult keskkonda saastata. Vedelik on äärmiselt mürgine ja võib kiiresti veesaastet põhjustada.

• Lisage õli/laske välja ainult tasasel, sillutatud pinnal.
• Kasutage täiteotsakut või lehtrit.
• Koguge väljalastud õli sobivasse nõusse.
• Pühkige üleoksutatud õli kohe hoolikalt ära ja utiliseerige lapp vastavalt kohalikele eeskirjadele.
• Utiliseerige õli vastavalt kohalikele eeskirjadele.

JUHIS!

Kahjustusoht!

Kui kasutatakse valesti ladustatud või välja laskmata kütust, siis võib karburaator ummistuda või mootori käitus halveneda. - Pange mittekasutatav kütus õhutihedasse mahutisse ja säilitage seda pimedas jahedas ruumis.

9.1 Bensiini sissevalamine (joon. 8)

Tähelepanu!

Masin tarnitakse ilma bensiinita. Valage seetõttu enne käikuvõtmist tingimata bensiin sisse. Kasutage selleks Super E10 bensiini.

OHT!

Tulekahju- ja plahvatusoht!

Kütus võib sissevalamisel süttida ja võib-olla plahvatada. See põhjustab raskeid põletusi või surma.

• Lülitage mootor välja ja laske sellel maha jahtuda. - Hoidke kuumus, leegid ja sädemed eemal.
• Valage kütust sisse ainult õues. Ärge tankige masinat transpordisõidukil.
• Kandke kaitsekindaid. Vältige kokkupuudet naha ja silmadega.
• Käivitage masin vähemalt 3 m kütuse sissevalamiskohast eemal.

Juhis: Kasutage kutusefiltrit (4a). Kütusefiltri südamiku (4a) puhul on tegemist filtritopsiga, mis asub vahetult paagikorgi (4) all ja filtreerib kogu sissevalatud kütust.

1. Puhastage sissevalamispiirkonna ümbrus. Mustus kütusepaagis (5) põhjustab käitusrikkeid.
2. Avage paagikork (4) ettevaatlikult, et võimalik väljuv ülerõhk saaks väljuda.
3. Täitke kütusepaak (5) lehtri (ei sisaldu tarnekomplektis) abil bensiiniga (Super E10). Kasutage kütuse filtersüdamikku (4a). Pöörake tähelepanu max täitekogusele 2,8 liitrit. Valage bensiin ettevaatlikult täiteotsaku alaservani sisse.
4. Sulgege paagikork (4) taas. Tehke kindlaks, et paagikork (4) sulgub tihedalt.
5. Puhastage paagikork (4) ja ümbrus.
6. Kontrollige kütusepaak (5) ja kütusetorustikud ebatiheduste suhtes üle.
7. Eemalduge enne mootori (10) käivitamist tankimiskohast vähemalt kolm meetrit.
8. Ärge kasutage juba kasutatud või saastunud bensiini. Ärge laske mustusel ja veel kütusepaaki (5) sattuda.

9.2 Mootoriõli sissevalamine (joon. 8, 9)

Tähelepanu!

Masin tarnitakse ilma mootoriõlita. Valage seetõttu enne käikuvõtmist tingimata õli sisse. Kasutage selleks multiviskoosset õli (SAE 10W-30 või SAE 10W-40 olenevalt kasutustemperatuurist).

Juhis: Kontrollige õlitaset regulaarselt iga kord enne käikuvõtmist. Liiga kõrge õlitase võib mootorit kahjustada.

1. Asetage masin tasasele sirgele pinnale. 2. Keerake õlimõõtevarras (13) välja.
2. Täitke paak lehtri (ei sisaldu tarnekomplektis) abil mootoriõliga. Pöörake tähelepanu max täitekogusele 600 ml. Valage õli ettevaatlikult täiteotsaku alaservani sisse.
3. Pühkige õlimõõtevarras (13) puhta ebemeva lapiga üle.
4. Pistke õlimõõtevarras (13) jälle sisse ja kontrollige õli täitetaset ilma õlimõõtevarrast (13) uuesti sisse kruvimata.
5. Õlitase peab olema õlimõõtevarda (13) keskmise märgistuse piires.
6. Kui õlitase on liiga madal, siis lisage soovitatud kogus õli (max 600 ml).
7. Keerake õlimõõtevarras (13) seejärel taas sisse.

9.3 Tampimissüsteemi määrimine (joon. 10)

Määrdeõli jaotatakse masina vibroliikumise kaudu kogu tampimissüsteemis laiali. Masina käituse pää-sel pääseb õli kolvis asuvate avade kaudu masina põhjast väntvõllikarterisse.

Tampimissüsteemi õlitase tuleb hoida alati õige, et tagada efektiivne tampimisrežiim.

Märkus: Kui masinat transporditakse horisontaalses positsioonis või seda just kasutati, siis peab seisma masin 15 minutit püstises positsioonis enne, kui saab õlitaset kontrollida. Sedasi saab õli settida ja parem mõõteväärtus anda.

1. Asetage masin tasasele sirgele pinnale. Kallutage masinat nii, et see moodustab maapinna suhtes täisnurga.
2. Kõrvaldage mustus tampimisjala õli väljalaskepoldi (14) vaateklaasi piirkonnast.
3. Kontrollige tampimisjala õli väljalaskepoldi (14) vaateklaasi kaudu õlitaset. Tampimissüsteemi määrimine on korras, kui õlivaateklaas näitab umbes 1/2 - 3/4 täituvust.
4. Kui õli pole nähtav, siis tuleb õli juurde valada.
5. Kallutage masinat ettepoole, kuni see toetub transpordirullile (24).
6. Eemaldage tampimisjala õli väljalaskepolt (14) padrunvõtmega VM24 mm ja mutrivõtmega (ei sisaldu tarnekomplektis).
7. Valage õli lehtri (ei sisaldu tarnekomplektis) abil sisse. Pöörake tähelepanu max täitekogusele 800 ml.

Kasutage selleks multiviskoosset õli (SAE 10W-30 või SAE 10W-40 olenevalt kasutustemperatuurist).

1. Keerake tampimisjala õli väljalaskepolt (14) seejärel taas sisse. Pingutage tampimisjala õli väljalaskepolt (14) pöördemomendiga 9 Nm (6 ft-lbs) kinni.
2. Pange masin jälle püsti.

JUHIS: Ärge täitke tampimissüsteemi õliga üle. Liiga kõrge õlitase võib põhjustada tampimissüsteemis hüdraulilise takistuse. See võib põhjustada vigast käitust ja kahjustusi mootori siduril, tampimissüsteemil ning tampimisjalal.

9.4 Tampimisjalg (18) (joon. 1)

Uue masina puhul tuleb iga kord enne käikuvõtmist või pärast uue tampimisjala (18) paigaldamist kõik kinnitusmutrid lihtvõtmega VM19 (ei sisaldu tarnekomplektis) kinni pingutada. Momentvõtme (ei sisaldu tarnekomplektis) kasutamisel on pingutismoment 86 Nm.

10. Käikuvõtmine

TÄHELEPANU!

Lugege ohutusjuhised tähelepanelikult läbi.

10.1 Ettevalmistamine

Asetage masin püsti kõvale tasasele pinnale nii, et on tagatud mootori (10) nõuetekohane määrimine.

Kontrollimine enne käsitsemist

• Kontrollige mootori kõiki külgi õli- ja bensiinilekete suhtes.
• Kontrollige mootoriõli taset.
• Kontrollige kütusetaset - kütusepaak peaks olema vähemalt pooleldi täis.
• Kontrollige õhufiltri seisundit.
• Kontrollige kütusetorustike seisundit.
• Pöörake tähelepanu kahjustuste ilmingutele.
• Kontrollige üle, et kõik kaitsekatted on paigaldatud ja kõik kruvid, mutrid ning poldid on kinni pingutatud.
• Kontrollige väliseid polüüte tugeva kinnituse suhtes.
• Kontrollige, kas masin asub kõval, tasasel ja seisukindlal pinnal, et vältida ümberkukkumist. Vigastus- ja kaadumisoht!
• Kontrollige seismiskohta. Ärge käivitage masinat kõvadel pindadel nagu asfaldil või betoonil. Vältige süvendite või aukudega ülespanekukohti (nagu nt poriloike). Libedate, märgade pindade korral valitseb libastumisoht!

10.2 Sisse-/väljalüliti (16) (joon. 11)

Sisse-/väljalülitiga (16) aktiveeritakse ja deaktiveeritakse suutesüsteemi. Sisse-/väljalüliti (16) peab asuma asendis ON, et mootor (10) töötaks.

Mootor (10) seiskub, kui sisse-/väljalüliti (16) liigutatakse asendisse OFF.

10.3 Gaasihoob (6) (joon. 1, 6, 14)

Gaasihoovaga (6) juhitakse mootori (10) kiirust. Hoova liigutamisega näidatud suundades töötab mootor (10) kiiremini või aeglasemalt.

Kiire =

Aeglane/tühikäik =

Juhis:

Masin on välja töötatud pöördearvule 4000 p/min. Optimaalse pöördearvu puhul loob jalg kiirusega 680 looki minutis. Drosselduskiiruse suurendamine üle tehase poolt seadistatud pöördearvu ei suurenda loogiaryu ja võib masinat kahjustada.

TAHELEPANUI

Avage segurikastushoob (7) mootori (10) käivitamisel ainult siis, kui gaasihoob (6) seisab tühikäigul. Vastasel juhul võib masin liikuma hakata.

Viige masin tühikäiguasendist aeglaselt täisgaasiasendisse.

10.4 Mootori (10) käivitamine (joon. 11 - 14)

10.4.1 Külmkäivitus

1. Seadke kütusepaagi kütusekraan (19) ON peale.
2. Seadke mootori kütusekraan (9) avamiseks paremale.
3. Sulgege segurikastushoob (7) ja lükake see selleks vasakule.
4. Avage veidi gaasihooba (6) vajutades seda kergelt vasakule. 5. Keerake sisse-/väljalüliti (16) ON peale.
5. Tõmmake kergelt tõmbenöörstellerit (11), kuni on tunda takistust, ja laske sellel jälle sisse kerida.
6. Tõmmake jõuliselt tõmbenöörstellerit (11) ja laske sellel jälle aeglaselt sisse kerida. Ärge laske tõmbenöörstelleril (11) tagasi viskuda. Tõmmake vajaduse korral tõmbenöörstellerit (11) mitu korda, kuni mootor (10) käivitub.
7. Laske mootoril (10) mõned sekundid soojaks töötada.
8. Seadke gaasihoob (6) tühikäigule.
9. Kui mootor (10) töötab, siis seadke segurikastushoob (7) aeglaselt paremale.
10. Lükake gaasihooba (6) käitamiseks aeglaselt vasakule.
11. Masin hakkab tööle.

10.4.2 Külmkäivitus (joon. 11-14)

1. Seadke kütusepaagi kütusekraan (19) ON peale.
2. Seadke mootori kütusekraan (9) avamiseks paremale.
3. Avage segurikastushoob (7) ja lükake selleks paremale.
4. Seadke gaasihoob (6) tühikäigupositsiooni paremale.
5. Keerake sisse-/väljalüliti (16) ON peale.
6. Tõmmake jõuliselt tõmbenöörstellerit (11) ja laske sellel jälle aeglaselt sisse kerida. Ärge laske tõmbenöörstelleril (11) tagasi viskuda. Tõmmake vajaduse korral tõmbenöörstellerit (11) mitu korda, kuni mootor (10) käivitub.
7. Mootor (10) käivitub.
8. Lükake gaasihooba (6) kaitamiseks aeglaselt vasakule.
9. Masin hakkab tööle.

10.5 Mootori (10) seiskamine (joon. 13, 14)

Tähelepanu!

Kui peate mootori (10) hädaolukorras peatama, keerake sisse-/väljalüliti (16) asendisse OFF.

Kasutage normaalsetes tingimustes järgmist meetodit:

1. Seadke gaasihoob (6) tühikäiguasendisse.
2. Keerake sisse-/väljalüliti (16) OFF-asendisse.
3. Sulgege kütusepaagi kütusekraan (19), keerates selle OFF-asendisse.
4. Sulgege mootori kütusekraan (9), keerates selle vasakule.

ETTEVAATUST!

Töötamise ajal ei tohi masinat üles tõsta ega teise kohta liigutada. Võite kaotada kontrolli masina üle. Järgige peatükki 13.

10.6 Vibrotamperi juhtimine (joon. 1)

Optimaalseks tihendamiseks ja tampimisjala kulumise vähendamiseks peab tampimisjalg (18) toetuma maapinnale kogu laiuses, mitte esi- või tagaservaga. Tampimisjalg (18) peab tabama maapinda alati paralleelses asendis, et vältida plaadi äärmuslikku kulumist. - Juhtige masinat mõlema käega juhtlooka (15) abil. - Seiske masina taga, kõndige aeglaselt ja juhtige masinat, kui see liigub edasi soovitud suunas. - Juhtige masinat nii, et te ei jääks masina ja kõvade esemete vahele. Töötades tõusudel või langustel, kõndige alati mäe küljel. Operaator ei tohi kunagi seista allpool masinat. - Kui kasutate masinat ebatasasel maastikul või lahtise materjali tihendamiseks, kandke turvajalatseid. - Hoidke masin puhas ja kuiv. Lülitage masin välja ka lühikeste töökatkestuste ajal. - Avage gaasihoob (6) täielikult, et saavutada maksimaalne võimsus. - Ärge laske tihendamise ajal juhtlooka (15) lahti.

• Laske masinal ise edasi liikuda. Masin on konstrueeritud nii, et see liigub tampimisel ise edasi. Ettenihke kiirendamiseks tõmmake juhtlooka (15) veidi tagasi, nii et jala tagumine osa puudutab esmalt maapinda.
• Ärge avaldage masinale survet. Ärge proovige masinat jõuga edasi lükata. Kui masin peaks ümber kukkuma, seisake mootor (10) kohe (keerake sisse-/väljalüliti (16) OFF-asendisse). Pange masin uuesti püsti või asetage külili nii, et mootor (10) on ülespoole suunatud. (vt transpordiasendit joon. 10).

Juhis: Mootorikahjustuste vältimiseks ei tohi masin edasi töötada, kui see lebab külili.

TÄHELEPANU!

Ärge kasutage masinat betoonil või kõvadel, tugevalt tihendatud pindadel. Sellistel juhtudel hakkab masin vibreerimise asemel üles hüppama, mis põhjustab tampimisjala (18) ja mootori (10) kahjustusi.

11. Puhastamine ja hooldus

TÄHELEPANU!

Lülitage enne puhastustööde läbiviimist alati mootor (10) välja ja tõmmake süüteküünla pistik (22) maha.

Iga kord pärast kasutamist tuleb silindri jahutusribid ära puhastada ja masinale kogunenud mustus ning kivid eemaldada.

TÄHELEPANU!

Ärge kasutage masina puhastamiseks kõrgsurvepesurit. Vesi võib masinal tihenditesse piirkondadesse tungida ja spindleid, kolbe, laagreid või mootorit (10) kahjustada. Kõrgsurvepesurid lühendavad kasutusiga ja halvendavad käsitletavust.

TÄHELEPANU!

Lülitage enne hooldustööde läbiviimist alati mootor (10) välja ja tõmmake süüteküünla pistik (22) maha.

11.1 Hooldusplaan

Järgige käesolevat masina ja mootori hooldustabelit:

Hoardusplaan
Kontrollkorrashoiuks	Intervall
Lödvad poldid	Enne käikkuvötmist
Kontroll kahjustuste suhtes	Enne käikkuvötmist
Kontrollige kütusepaagi tihedust	Enne käikkuvötmist
Puhastage masin	Pärast käikkuvötmist
Jahutusribide ülekontrollimine	25 toötunjanni järel

Süütekünla ülekontrollimine	25 toötunjenn järel
Vahetage mootoriöli	50 toötunjenn järel
Öhufiltri ülekontrollimine	100 toötunjenn järel
Vahetage mootoriöli	100 toötunjenn järel
vahetage Süüteküunal	100 toötunjenn järel
Settetopsi puhastamine	100 toötunjenn järel
Vahetage tampimissüsteemis öli	300 toötunjenn järel
Puhastage kütusefilter	300 toötunjenn järel

11.2 Mootoriõli vahetamine (joon. 15)

JUHIS!

Keskkonnakahjud!

Väljavoolanud õli võib pöördumatult keskkonda saastata. Vedelik on äärmiselt mürgine ja võib kiiresti veesaastet põhjustada.

• Lisage õli/laske välja ainult tasasel, sillutatud pinnal.
• Kasutage täiteotsakut või lehtrit.
• Koguge väljalastud õli sobivasse nõusse.
• Pühkige üleloksutatud õli kohe hoolikalt ära ja utiliseerige lapp vastavalt kohalikele eeskirjadele.
• Utiliseerige õli vastavalt kohalikele eeskirjadele.

Mootoriõli vahetust tuleks läbi viia toasooja ja väljalülitatud mootori (10) korral.

1. Asetage masin tasasele sirgele pinnale.
2. Pange sobiv kogumismahuti (ei sisaldu tarnekomplektis) õli väljalaskepoldi (12) alla.
3. Kasutage lihtvõtit VM 10 mm (ei sisaldu tarnekomplektis), et avada õli väljalaskepolt (12) ja mootoriõli välja lasta.
4. Pingutage õli väljalaskepolt (12) pärast mootoriõli täielikku väljalaskmist taas kinni.
5. Keerake nüüd õlimõõtevarras (13) vastupäeva välja.
6. Valage värsket mootoriõli sisse ja kontrollige õlitaset (vt 10.2).
7. Keerake seejärel õlimõõtevarras (13) jälle päripäeva sisse.

11.3 Õhufiltri (3) hooldus (joon. 16)

△OHT!

Määrdunud õhufilter vähendab mootori võimsust väiksema õhuvoolu tõttu karburaatorisse. Regulaarne kontroll on seetõttu asendamatu.

Õhufiltrit tuleks kontrollida iga 100 töötunni järel ja vajaduse korral puhastada.

1. Võtke õhufiltrikorpuse kaas (3c) maha.
2. Võtke õhufiltrisüdamik välja ja kontrollige seda kahjustuste suhtes.
3. Asendage võimalik kahjustatud element. Pühkige mustus filtrikorpuse siseküljelt puhta, niiske lapiga ära. Pöörake tähelepanu sellele, et mustus ei pääse avasse.
4. Võtke vahtfilter (3b) paberfiltri (3a) pealt maha. Kontrollige seda kahjustuste suhtes ja asendage vajaduse korral. Puhastage vahtfilter (3b) pehmetoimelise seebilahusega.
5. Puhuge paberfilter (3a) suunaga seestpoolt väljapoole suruõhuga läbi. Ärge hõõruge mustust paberfiltri (3a) pealt maha. See võib kahjustusi põhjustada.
6. Pange vahtfilter (3b) paberfiltrile (3a).
7. Sulgege õhufiltrikorpuse kaas (3c).

Ärge laske mootoril (10) kunagi ilma õhufiltrisüdamikuta või kahjustatud õhufiltrisüdamikuga töötada. Mustus pääseb mootorisse (10), mille tõttu võivad tekkida raskekujulised mootorikahjustused. Sellest tulenevate kahjude eest tootja ei vastuta, risk lasub ainult kasutajal.

11.4 Süüteküünla (22a) puhastamine/asendamine (joon. 17, 18)

TÄHELEPANU: Vahetage süüteküünalt ainult külma mootori korral!

Kontrollige süüteküünalt (22a) esmakordselt 25 töötunni järel määrdumise suhtes ja puhastage seda vajaduse korral vasktraatharjaga.

Asendage seejärel süüteküünal (22a) iga 100 töötunni järel või vajaduse korral.

1. Tõmmake süüteküünla pistik (22) maha ja eemaldage süüteküünla piirkonnast võimalik mustus.
2. Keerake süüteküünal (22a) kaasapandud süüteküünla võtmega (G) välja ja kontrollige üle.
3. Kontrollige isolaatorit. Asendage kahjustuste, nagu pragude või kildude korral, süüteküünal (22a).
4. Puhastage süüteküünla elektroodid traatharjaga.
5. Kontrollige elektroodide vahet ja seadistage see lehtkaliibriga (ei sisaldu tarnekomplektis). Et mootori (10) töövõime säiliks, peab süüteküünla (22a) elektroodide vahe olema õige (0,7–0,8 mm).
6. Keerake süüteküünal (22a) jälle käsitsi sisse ja pingutage süüteküünla võtmega (G) umbes 1/4 pööret kinni.
7. Pange süüteküünla pistik (22) süüteküünlale (22a).

TÄHELEPANU!

Lõtvunud süüteküünal võib üle kuumeneda ja mootorit kahjustada. Kui pingutate süüteküünla liiga tugevasti kinni, siis võib keere silindripeas kahjustada saada.

11.5 Tampimissüsteemi määrimine (joon. 10)

Kontrollige õlitaset enne iga käikuvõtmist.

Vt 10.3 Tampimissüsteemi määrimine.

11.6 Tampimissüsteemi õli vahetamine (joon. 10)

1. Asetage masin tasasele sirgele pinnale. Kallutage masinat nii, et see moodustab maapinna suhtes täisnurga.
2. Kallutage masinat tahapoole, kuni see toetub juhtloogale (15).
3. Pange sobiv kogumismahuti (ei sisaldu tarnekomplektis) masina alla.
4. Eemaldage tampimisjala õli väljalaskepolt (14) padrunvõtmega VM24 mm ja mutrivõtmega (ei sisaldu tarnekomplektis).
5. Laske õli kogumismahutisse välja.
6. Seadke masin jälle püstisesse asendisse ja kallutage siis ettepoole, kuni masin toetub transportirullile (24).
7. Valage õli lehtri (ei sisaldu tarnekomplektis) abil sisse. Pöörake tähelepanu max täitekogusele 800 ml.
8. Keerake tampimisjala õli väljalaskepolt (14) seejärel taas sisse. Pingutage tampimisjala õli väljalaskepolt (14) pöördemomendiga 9 Nm (6 ft-lbs) kinni.
9. Pange masin jälle püsti.

11.7 Bensiini väljalaskmine bensiini imupumbaga (joon. 19)

Ladustamisel pikema ajavahemiku vältel tuleb bensiin välja lasta.

HOIATUS!

Terviseoht!

Bensiini-/määrdeõliaurude ja heitgaaside sissehingamine võib põhjustada raskeid tervisekahjustusi, teadvusetust ning äärmusjuhtumil surma.

• Ärge hingake bensiini-/määrdeõliaure ja heitgaase sisse. -Tühjendage kütusest ainult õues.
• Sulgege kütusepaagi kütusekraan (19).
• Hoidke kogumismahutit bensiini imupumba (ei sisaldu tarnekomplektis) vooliku all.
• Avage paagikork (4) ettevaatlikult, et võimalik valitsev ülerõhk saaks väljuda. Eemaldage paagikork (4).
• Eemaldage kütuse filtersüdamik (4a).
• Lükake bensiini imupumba voolik kütusepaaki (5) ja laske bensiin bensiini imupumba abil täielikult välja.
• Pange kütuse filtersüdamik (4a) jälle sisse.
• Keerake paagikork (4) jälle kinni.
• Tegemaks kindlaks, et karburaatorisse ei jää bensiini, tuleb ülejäänud bensiin karburaatorist välja lasta.

11.8 Kütuse filtersüdamiku (4a) puhastamine (joon. 19)

Juhis: Kütuse filtersüdamiku (4a) puhul on tegemist filtritopsiga, mis asub vahetult paagikorgi (4) all ja filtreerib kogu sissevalatud kütust.

1. Keerake paagikork (4) peale.
2. Eemaldage kütuse filtersüdamik (4a). Puhastage see mittesüttiva lahustiga või kõrge leekpunktiga lahustiga.
3. Pange kütuse filtersüdamik (4a) jälle sisse.
4. Keerake paagikork (4) jälle kinni.

Küsimuste korral esitage palun järgmised andmed:

• Masina andmesildi andmed, Mootori andmesildi andmed

Tähtis juhis remondi korral:

Palun pidage masina remondiks tagasitarnimisel silmas, et masin tuleb saata ohutusalastel põhjustel teenindusjaama õli- ja kütusevabalt.

Varuosad/tarvikud

Süüteküünal F7RTC - artikli nr: 3904601090 / osa pos 16

Õhufiltri südamik - artikli nr: 3908301358 / osa pos 127

Transpordirull - artikli nr: 3908301101 / osa pos 90

Teenindusinfo

Tuleb silmas pidada, et selle masina puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgnevaid osi.

Kuluvad osad*: süüteküünal, õhufiltri südamik, transpordirull

• ei sisaldu tingimata tarnekomplektis!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood.

12. Masina transportimine ja tõstmine

HOIATUS!

Vigastusoht!

Masina ettekavatsematu ja ootamatu otsasõit võib põhjustada vigastusi.

1. Lülitage mootor (10) enne pealelaadimist välja ja tõmmake pärast mootori (10) jahtumist süüteküünla pistik (22) süüteküünlalt (22a) maha.
2. Sulgege mootori kütusekraan (9) ja kütusepaagi kütusekraan (19). Ärge tankige masinat transpordisõidukil.
3. Masin võib omakaalu tõttu raskeid muljumisvigastusi põhjustada.

HOIATUS!

Muljumisoht!

Juhtlüli ei tohi kasutada masina ülestõstmiseks.

• Ainult transpordilüli tohib kasutada masina ülestõstmiseks.
• Transpordilüli tuleb regulaarselt kulumise, kahjustumise või kuritarvitamise suhtes uurida. Kahjustatud transpordilüli tuleb kohe uuega asendada.

Tähelepanu! Masin võib kukkuda ja kahjustusi või vigastusi põhjustada, kui seda ei tõsteta asjatundlikult üles.

Tähelepanu! Sidumispunkt on ette nähtud masina kindlustamiseks transportimise ajal.

Tähelepanu! Transpordilüli (1) on ette nähtud kinnijäänud masina päästmiseks või pukseerimiseks. Kui pukseerimistrossiga pukseerimine pole võimalik, siis kasutage pukseerimisvarrast. Pöörake tingimata tähelepanu sellele, et pukseerimisvardal ei esine nähtavaid puudusi ja see suudab tekkivaid jõude taluda. Vastupidiselt rihmadele, trossidele või kettidele suudab pukseerimisvarras vastu võtta ja edasi juhtida nii tõmbe- kui ka survejõude.

12.1 Transportimine

Kõnealust masinat saab transportida sõidukis või transpordiseadise (E) abil olenevalt kasutuskohas valitsevatest tingimustest ja läbitavast teepikkusest.

Laske mootoril (10) enne transportimist või pealelaadimist maha jahtuda, et vältida põletusi ning välistada tulekahju oht.

Tühjendage kütusepaak (5) täielikult (vt lõiku 12.7).

12.1.1 Transpordiseadis (E) (joon. 20)

Transpordiseadis hõlbustab ümberkäimist lühikestel vahemaadel. Kasutage transpordiseadist (E) ainult tasasel ja kõval aluspinnal ning lühikesteks teekondadeks. Eemaldage transpordiseadis (E) enne järgmist kasutust taas.

1. Lülitage enne transportimist mootor (10) välja (vt lõiku 11.5).
2. Kallutage masinat veidi ettepoole ja lükake transpordiseadis (E) hoidiku alla.
3. Hoidke transpordiseadist (E) jalaga kinni.
4. Kallutage masin tahapoole teljele.
5. Veeretage seda juhtlooga (15) abil olenevalt vajadusest edaspidi või tagurpidi.
6. Toimige mahapanemisel vastupidises järjekorras.
7. Pange masin ettevaatlikult maha ja eemaldage transpordiseadis (E).

12.1.2 Transportimine sõidukis (joon. 1, 10, 20)

Transportige masinat võimalusel alati püstises asendis. Kui puudub võimalus masinat püstiselt transportida, siis tehke seda ainult joon. 11 näidatud viisil.

Seejuures ei tohi olla õhufilter (3) allapoole suunatud.

(3) sattuda. See võib põhjustada käivitumisraskusi.

1. Tõstke masin sõidukisse. Palun pidage seejuures silmas, et masin on ilma mehaanilise abita (st tõsteseadiseta) ülestõstmises liiga raske.
2. Või kasutage transpondiseadist (E) ja laadimis-rampi, et masin sõidukisse laadida.
3. Kindlustage masin transpondisõidukil äraveermise, äralibisemise või ümberkukkumise vastu ning siduge masin täiendavalt kinni. Kindlustage masin täiendavalt pingutusrihmaga sidumispunktist.

TÄHELEPANU!

Pärast horisontaalses asendis transportimist tuleb masin jälle püsti seada, et lasta õlil mootorisse (10) tagasi voolata. See protseduur võib kesta veidi aega, kuni on taas saavutatud normaalne õlitase.

12.2 Masina ülestõstmine / transportimine tõsteseadisega (joon. 1)

Tehke enne tõstmist kindlaks, et tõsteseadis (kraana või lastitali) on võimeline masina raskust ilma ohuta kandma. Vt tõsteseadise kaalu tuubisilti. Palun pidage silmas, et laadimisrambid peavad olema kandevõimelised ja seisukindlad.

1. Kinnitage tõstetropid tsentraalriputi, st transpondi-looga (1) külge.
2. Tõstke masinat veidi üles ja tehke kindlaks, et kõik ühendused on nõuetekohaselt kinnitatud.
3. Te saate masina nüüd soovitud viisil tõsteseadisega üles tõsta.

△TÄHELEPANU!

Masin on raske ja inimene ei tohi seda üksi üles tõsta. Tõstke masinat alati vähemalt kahe inimesega.

13. Ladustamine

△OHT!

• Kõrvaldage võimalikud süüteallikad, nagu näiteks ahjud, gaasiga kuumaveeboilerid, gaasikuivatid jms.

JUHIS!

Kahjustusoht!

Kui masinat ladustatakse nõuetele mittevastavalt, võib see põhjustada mootorikahjustusi.

• Ladustage masinat mustuse, tolmu ja niiskuse eest kaitstult.

13.1 Ladustamine pikemate kasutuspauside korral:

Kui masinat rohkem kui 30-päevase ajavahemiku jooksul ei kasutata, siis järgige selle ladustamiseks ettevalmistamiseks alljärgnevaid samme.

1. Tühjendage kütusepaak (5) täielikult (vt lõiku 12.7). Ladustatav bensiin, mis sisaldab etanooli või MTBE-d, liisub 30 päeva jooksul.

Liisunud bensiin on kõrge kummisisaldusega ja võib nii karburaatori ummistada ning bensiini pealevoolu piirata.

1. Laske mootoriõli mootorist (10) välja, mil see on veel soe. Valage uus õli sisse. (vt lõiku 12.2)
2. Kasutage masina puhastamiseks puhtaid rätikuid. Ärge kasutage plastosade puhastamiseks agressiivseid puhastusvahendeid või õli baasil puhastusaineid. Kemikaalid võivad plasti kahjustada.
3. Ladustage masinat püstises positsioonis hea ventilatsiooniga puhtas, kuivas hoones.

Ladustage masinat ja selle tarvikuid pimedas, kuivas, pakaseta ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30°C vahel.

Säilitage masinat originaalpakendis

Katke masin kinni, et seda tolmu või niiskuse eest kaitsta.

14. Utiliseerimine ja taaskasutus

Pakendusmaterjalid on taaskasutatavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Kasutusest kõrvaldatud seadme utiliseerimisvõimaluste kohta saate teavet kohalikust valla- või linnavalitsusest.

Kütused ja õlid

• Enne seadme utiliseerimist tuleb kütusepaak ja mootoriõli mahuti tühjendada! Kütus ja mootoriõli ei kuulu olmeprügisse ega kanalisatsiooni, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!
• Tühjad õli- ja kütusemahutid tuleb utiliseerida keskkonnasõbralikult.

15. Rikete kõrvaldamine

Järgnev tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie masin ei tööta ükskord õigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis pöörduge teenindustöökotta.

Rike Vöimalik pöhjus Abinõu
Ebapuhas tihenduspilt. Tampimisjalg (18) Ära kulunud.		Vahetage tampimisjalg (18). Vötleuhendust volitatud erialatökojaga.
Ölikadu mootoris (10).	Kulunud tihendid, radiaalrõngastihendid. Vötle	uhendust volitatud erialatökojaga.
	Maapind on liiga kõva. Maapinna tihendamine	pole vöimalik.
	Pinnas on liiga mäng, tampimisjalg (18) jäabbinni.	Andke aega kuivamiseks.
	Paks mustusekiht tampimisjalal (18).	Puhastage tampimisjalg (18) ja tambitsalaosa (17).
Mootor (10) tõtab,aga masin tõtabebaühtlaselt.	Purunenud osad tampimissüsteemis.	Vötle uhendust volitatud erialatökojaga.
	Purunenud või halvad vedrud.
	Mootori põördearv on seadistatud liigakörges.
Mootorit (10) ei saa käivitada.	Kütusepaagis (5) pole kütust.	Tankige bensiini (Super E10) juurde.
	Mootori kütusekraan (9) ja kütusepaagi kütusekraan (19) suletud.	Avage mootori kütusekraan (9) ja kütusepaagi kütusekraan (19).
	Öhufilter (3) määr Dunud. Puhastage ùhufilter (3).
	Sisse-/väljalūliti (16) on asendis „OFF". Seadketö	sisser-/väljalūliti (16), ON"peale.
	Tömbenörstarter (11) defektne. Remontige tōmbernöörstarter (11).
	Mootoriöli puudub. Valage mootoriöli juurde.
	Süutekuünal (22a) määr Dunud.	Puhastage süutekuünal (22a).
Mootor (10) tõtab, agamasin ei liigu.	Tsentrifugaalsidur defektne.	Vahetage sidur välja. Vötle uhendust volitatud erialatökojaga.
	Tihendamissurvey kadal.	Vötle uhendust volitatud erialatökojaga.
	Summutiava ummistunud.
Mootor (10) läheb liigakuumaks.	Jahutusõhu vool on takistatud.	Eemaldage raamlt, puhurilt, öhu sisselasetest ja radiatoriribidelt kõikevõrkehad.
	Süutekuünal (22a) defektne.	Vahetage süutekuünal (22a).

Antud garantiitingimuste sümbolite selgitus

Ilmsetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja kõik õigused garantiil nimetatud vigade tõttu. Õige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja kõik masina osad, mis nimetatud aja jooksul peaksid muutuma kasutuskõlbmatuks

materjali - või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muud muudatus- ja amortisatsioonitingimused, muud hüvitusnõuded välistatakse.

Garantii ja LT
