VS1000 - Vibrasjonsplate SCHEPPACH - Gratis bruksanvisning og manual

Produkttype	Vibrasjonsplate
Merke	Scheppach
Modell	VS1000
Mål (L x B x H)	480 x 780 x 1150 mm
Platens mål (L x B)	345 x 285 mm
Platens slag	40-66 mm
Vibrasjonsfrekvens	450-650 min⁻¹
Sentrifugalkraft	10 kN
Vekt	78 kg
Motortype	4-takts, 1 sylinder
Sylindervolum	196 cm³
Maks. motoreffekt	4,1 kW
Maks. turtall	3600 min⁻¹
Drivstoff	Bensin Super E10
Tankvolum	2,8 L
Motorolje	SAE 10W-30 eller 10W-40, 0,6 L
Stampolje	SAE 10W-30, 0,8 L
Tennplugg	F7RTC, gap 0,7-0,8 mm
Garantert lydtrykknivå	108 dB
CO₂-utslipp	811,46 g/kWh
Drivstofftype	Bensin (forbrenningsmotor)
Hovedfunksjoner	Komprimering av løs jord, grus, jord
Vedlikehold og rengjøring	Rengjør etter bruk, tøm motorolje hver 50. time, stampolje hver 300. time, luftfilter hver 100. time
Sikkerhet	Vernebriller, hørselvern, hansker, vernesko kreves; ikke bruk innendørs
Reservedeler og reparerbarhet	Slitedeler: tennplugg, luftfilter, hjul; reparasjoner av autorisert service
Generell informasjon	Bruk i samsvar med komprimering; ikke egnet for leirjord; lovbestemt garanti

Ofte stilte spørsmål - VS1000 SCHEPPACH

Hvilken type motorolje skal jeg bruke til vibrasjonsplaten Scheppach VS1000?

Bruk SAE 10W-30 eller SAE 10W-40 olje (avhengig av temperatur). Kapasiteten er 0,6 L. Kontroller nivået før hver bruk.

Hvordan starter jeg motoren når den er kald?

Åpne drivstoffkranen, lukk choken, sett bryteren PÅ, trekk i startsnoren til motstand, trekk så bestemt. La den varme i noen sekunder, åpne så choken.

Hvor ofte skal motoroljen skiftes?

Skift motoroljen etter 50 timers drift første gang, deretter hver 100. time.

Kan maskinen brukes på betong eller asfalt?

Nei, maskinen er designet for å komprimere løs jord, grus og jord. Bruk på betong eller hard overflate skader stampfoten og motoren.

Hvordan transporterer jeg maskinen trygt?

Stopp motoren, lukk drivstoffkranene, la den avkjøles. Bruk transportinnretningen (E) for korte avstander eller en rampe for å laste inn i et kjøretøy. Fest den med stropper.

Hvilken olje skal jeg bruke til stampesystemet?

Bruk SAE 10W-30 olje. Kapasiteten er 0,8 L. Kontroller nivået jevnlig og tøm den hver 300. time.

Hva gjør jeg hvis motoren ikke starter?

Sjekk at det er drivstoff, at kranene er åpne, at bryteren står PÅ, tilstanden til tennpluggen og luftfilteret. Se feilsøkingstabellen i håndboken.

Hvilket verneutstyr er nødvendig for å bruke maskinen?

Bruk vernebriller, hørselvern, arbeidshansker, vernesko og lange bukser. Fest langt hår.

Hvordan rengjør jeg vibrasjonsplaten?

Rengjør etter hver bruk med en klut. Ikke bruk høytrykksvasker. Rengjør kjøleribbene og fjern oppsamlet smuss.

Hvor lenge kan maskinen lagres før drivstoffet må tømmes?

Hvis maskinen ikke brukes på mer enn 30 dager, tøm drivstofftanken helt for å unngå tilstopping av forgasseren.

BRUKSANVISNING VS1000 SCHEPPACH

I denne driftshåndboken har vi merket stedene som angår din sikkerhet med dette symbolet:

9.1 Påfylling av bensin (bilde 8)

Obs!

Maskinen leveres uten bensin. Derfor må bensin fylles på før idriftsettelse. Bruk 95-oktanig E10-bensin.

FARE!

10.5 Stenging av motoren (10) (bilde 13, 14)

Obs!

Innholdsfortegnelse: Side:

Maskinen må kun brukes med originale deler og originalt tilbehør fra produsenten.

Tilsidesettelse av denne anvisningen medfører livsfare eller fare for alvorlige personskader.

FORSIKTIG

Tilsidesettelse av denne anvisningen medfører fare for mindre til moderate personskader.

MERK!

Tilsidesettelse av denne anvisningen medfører fare for skade på motoren eller andre gjenstander.

• Fyll på bensin og olje før ibruktakelse. Maskinen leveres uten motor- og girolje.

BEMAERK!

Miljøskader!

Fare for brand og eksplosion!

11. Rengøring og vedligeholdelse

PASPA!

Sluk altid motoren (10) og træk tændrørstikket (22) ud, før du går i gang med at rengøre.

11.1 Vedligeholdelsesplan

Overhold denne maskin- og motorvedligeholdelsestabel:

11.3 Vedligeholdelse af luftfilteret (3) (fig. 16)

△FARE!

Fare for brand og eksplosion!

Ved forkert rengøring kan brændstof antændes og i givet fald eksplodere. Dette medfører alvorlig forbrænding eller død.

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Fare for brand og eksplosion!

• Fjern mulige antændelseskilder som f.eks. komfurer, varmtvandskedler med gas, gasbrændere mv.

BEMAERK!

Fare for beskadigelse!

Hvis maskinen brukes feil, kan det medføre motorskader.

Hvis maskinen ikke skal benyttes i en periode på mer enn 30 dager, skal nedenstående trinn følges for å forberede den til oppbevaring.

14. Bortskaffelse og genanvendelse

Bruken av symboler i denne håndboken er ment å gjøre deg oppmerksom på potensielle risikoer. Sikkerhetssymbolene og forklaringene som følger med dem må forstås. Advarslene i seg selv eliminerer ingen risikoer og kan ikke erstatte riktige ulykkesforebyggende tiltak.

	Før igangsetting på bruksanvisningen og sikkerhetsinstruktjone leses og følges!		Surrepunktet brukes tilå sikre maskinen under transport.
	Bruk vernebriller!		Det er forbudt Å fjerne aller endre beskyttelse- og sikkerhetsanordninger.
	Bruk hørsvern!		Ikke grip inn i roterende deler. Hvis du blir fanget i den roterende reimen forer det tilHardskade. Du mä alltid sette på reimbeskyttelsen.
	Bruk arbeidshansker.		Apen ild ell erøyking iærhen av apparatet er strengt forbudt!
	Bruk ulykkessikre sko.		Varm overflate! Berøring kan fore til forbrenninger. Service-, vedlikeholds- og rengjöringsarbeider skal kun gjennomføres med avkjølt motor.
	Utsett ikke encheten for regn.		Advarel mot varme deler. Sørg for at andre personer overholder tilstrekkelig sikkerhetsavstand. Hold personer som/DD er involvert i arbeidet unna apparatet.
	Løftekpunkt som maskinen kan festes sikkert til, f.eks. for àlasteden på et transportkjaretøy.		Ved start av motoren dannes gnis- ter. Disse kan antennene brennbare gasser iærhen.
	Fare for forgiving! Bruk kun produit utendørs og ikke i lukkede eller)dårlig ventilierte rom.		- Choke lukket - Bensinkran øpen
	Viktig: Slå av motoren før du fyller drivstoff. Du på aldri fylle under drift.		Turtallsspak
	Slå av motoren før alle rengjørings- og vedlikeholdsarbeider og trekk av tennpluggkontakten fra tennpluggen. Vaer veldig forsiktig ved handtering av drivstoff og smoreminder!		Kontroll av oljenivået.
108dB	Garantert lydeffektnivå for apparatet.	FARE!	Signalord for Å indikere en overhengende farlig situasjon som, hvis den ikke unngås, vil resultere i død er alvorlig persanskade.
ON / OFF På-/av	bryter ADVARESL!		Signalord for Å indikere en mulig farlig situasjon som, hvis den ikke unngås, kanøyte til død er alvorlig persanskade.
CE	Produkt tilsvarer de aktuelle europeiske direktivene.	FORSIKTIG!	Signalord for Å indikere en potensielt farlig situasjon som, hvis den ikke unngås, kanøyte til mindre er alor dat persanskade.
ΔΔ	Produkt er i samsvar med gjeldende serbiske retningslinjer.	MERKNAD	Signalord for Å indikere en mulig farlig situasjon som, hvis den ikke unngås, kanøyte til materielle skader på maskinen erller eiendom/ eieneder.
	I dette brukerverledningen har vi market det som angår din sikkerhet med dette tegnet.

Innholdsfortegnelse: Side:

1. Innledning 331
2. Apparatbeskrivelse (bilde 1) 331
3. Leveringsomfang (fig. 2) 331
4. Tiltenkt bruk 331
5. Generelle sikkerhetsinstruksjoner 332
6. Tekniske data 334
7. Utpakking 335
8. Oppbygging 335
9. For idriftsetting 336
10. Idriftsetting 337
11. Rengjøring og vedlikehold 339
12. Transport og løfting av maskinen 341
13. Lagring 342
14. Kassering og gjenvinning 342
15. Feilhjelp 343
16. Samsvarserklæring 437

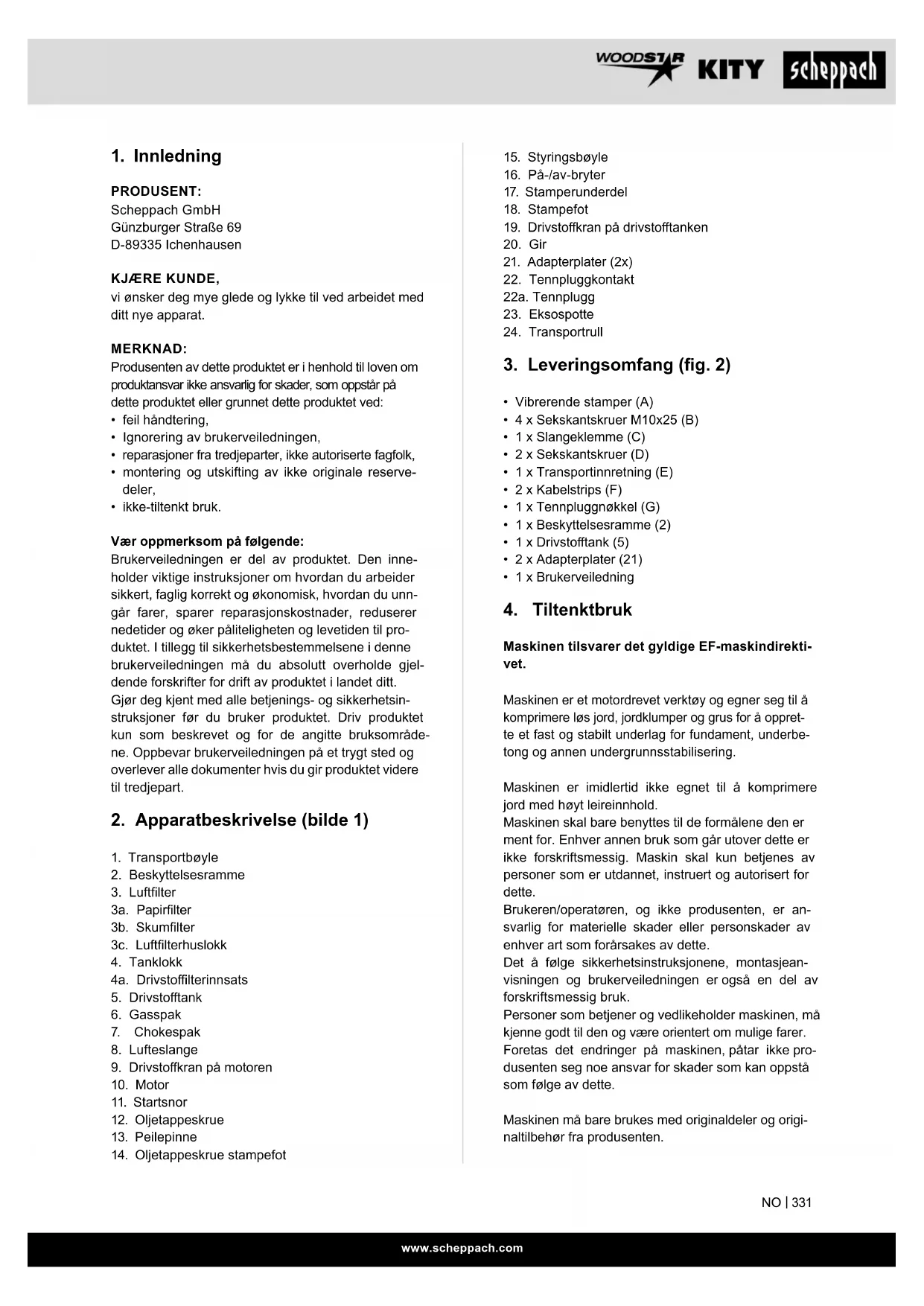

1. Innledning

PRODUSENT:

Scheppach GmbH

Vi ønsker deg mye glede og lykke til ved arbeidet med ditt nye apparat.

MERKNAD:

Produsenten av dette produktet er i henhold til loven om produktansvar ansvarlig for skader som oppstår på dette produktet eller grunnet dette produktet ved:

• feil håndtering,
• Ignorering av brukerveiledningen,
• reparasjoner fra tredjeparter, ikke autoriserte fagfolk,
• montering og utskifting av ikke originale reservedeler,
• ikke-tiltenkt bruk.

Vær oppmerksom på følgende:

Brukerveiledningen er del av produktet. Den inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og økonomisk, hvordan du unngår farer, sparer reparasjonskostnader, reduserer nedetider og øker påliteligheten og levetiden til produktet. I tillegg til sikkerhetsbestemmelsene i denne brukerveiledningen må du absolutt overholde gjeldende forskrifter for drift av produktet i landet ditt. Gjør deg kjent med alle betjenings- og sikkerhetsinstruksjoner før du bruker produktet. Driv produktet kun som beskrevet og for de angitte bruksområdene. Oppbevar brukerveiledningen på et trygt sted og overlever alle dokumenter hvis du gir produktet videre til tredjepart.

2. Apparatbeskrivelse (bilde 1)

1. Transportbøyle
2. Beskyttelsesramme
3. Luftfilter 3a. Papirfilter 3b. Skumfilter 3c. Luftfilterhuslokk
4. Tanklokk 4a. Drivstoffilterinnsats
5. Drivstofftank
6. Gasspak
7. Chokespak
8. Lufteslange
9. Drivstoffkran på motoren
10. Motor
11. Startsnor
12. Oljetappeskrue
13. Peilepinne
14. Oljetappeskrue stampefot
15. Styringsbøyle
16. På-/av-bryter
17. Stamperunderdel
18. Stampefot
19. Drivstoffkran på drivstofftanken
20. Gir
21. Adapterplater (2x)
22. Tennpluggkontakt 22a. Tennplugg
23. Eksospotte
24. Transportrull

3. Leveringsomfang (fig. 2)

Vibrerende stamper (A) - 4 x Sekskantskruer M10x25 (B) - 1 x Slangeklemme (C) - 2 x Sekskantskruer (D) - 1 x Transportinnretning (E) - 2 x Kabelstrips (F) - 1 x Tennpluggnøkkel (G) - 1 x Beskyttelsesramme (2) - 1 x Drivstofftank (5) - 2 x Adapterplater (21) - 1 x Brukerveiledning

4. Tiltenkt bruk

Maskinen tilsvarer det gyldige EF-maskindirektivet.

Maskinen er et motordrevet verktøy og egner seg til å komprimere løs jord, jordklumper og grus for å opprette et fast og stabilt underlag for fundament, underbetong og annet.

Maskinen er imidlertid ikke egnet til å komprimere jord med høyt leireinnhold.

Maskinen skal bare benyttes til de formålene den er ment for. Enhver annen bruk som går utover dette er ikke forskriftsmessig. Maskin skal kun betjenes av personer som er utdannet, instruert og autorisert for dette.

Brukeren/operatøren, og ikke produsenten, er ansvarlig for materielle skader eller personskader av enhver art som forårsakes av dette.

Det å følge sikkerhetsinstruksjonene, montasjeanvisningen og brukerveiledningen er også en del av forskriftsmessig bruk.

Personer som betjener og vedlikeholder maskinen, må kjenne godt til den og være orientert om mulige farer.

Foretas det endringer på maskinen, påtar ikke produsenten seg noe ansvar for skader som kan oppstå som følge av dette.

Maskinen må bare brukes med originaldeler og originaltilbehør fra produsenten.

Vennligst merk at våre apparater forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom apparatet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

5. Generelle sikkerhetsinstruksjoner

I denne brukerveiledningen har vi markert det som angår din sikkerhet med dette symbolet: Δ

I tillegg inneholder brukerveiledningen annen viktig tekst som er merket med ordet «OBS!».

Obs!

Ved bruk av apparater må du overholde enkelte sikkerhetstiltak for å forhindre personskader og materielle skader. Les derfor nøye gjennom denne brukerveiledningen/sikkerhetsinstruksjonene. Hvis apparatet overleveres til en annen person, må du også overlevere denne brukerveiledningen/sikkerhetsinstruksjonene. Vi overtar intet ansvar for ulykker eller skader som oppstår grunnet ignorering av denne anvisningen og sikkerhetsinstruksjonene.

△FARE

Unnlatelse av å følge disse instruksjonene utgjør en alvorlig risiko for livstruende skader.

ADVARSEL

Unnlatelse av å følge disse instruksjonene kan føre til død eller alvorlig personskade.

FORSIKTIG

Unnlatelse av å følge disse instruksjonene utgjør en liten til moderat risiko for personskade.

MERKNAD!

Hvis disse instruksjonene ikke følges, er det fare for skade på motoren eller annen eiendom.

Blir kjent med maskinen. - Les brukerveiledningen nøye og sørg for at du forstår innholdet og etikettene som er plassert på maskinen. Gjør deg kjent med bruksområdet samt begrensningene for maskinen og spesielle farekilder. - Sørg for at du kjenner alle betjeningselementer og deres funksjon. - Sørg for at du vet hvordan maskinen stoppes og betjeningselementene raskt deaktiveres. - Ikke prøv å bruke maskinen uten at du kjenner den nøyaktige funksjonsmåten og motorens vedlikeholdskrav og vet hvordan du unngår ulykker med personskader og/eller materielle skader. - Hold andre personer, særlig barn, unna arbeidsområdet.

Arbeidsområde

• Du må aldri starte eller betjene maskinen i et lukket eller dårlig ventilert område. Avgassene er farlige fordi de inneholder den luktfrie og dødelige gassen karbonmonoksid. Bruk maskinen kun i uteområder med god lufting.
• Bruk aldri maskinen ved dårlig sikt eller i dårlige lysforhold.
• Sørg for at veggene i en grøft er stabile og ikke vil kollapse på grunn av vibrasjonen. Vær forsiktig for faren for å falle eller velte! Pass på at området som skal stampes ikke inneholder elektriske kabler, gass- eller vannledninger som kan bli skadet av vibrasjonen. Vær forsiktig når du arbeider i nærheten av ubeskyttede borehull eller utgravninger.
• Ikke arbeid med apparatet ved regn, tordenvær og spesielt ikke når det er fare for lynnedslag.
• Sørg for sikkert fotfeste i vått vær, ulendt terreng eller i helling.
• Maskinen skal kun brukes på byggeplasser der bruksforholdene på byggeplassen tillater riktig bruk av maskinen. Vær spesielt oppmerksom på:

stabilitetsforholdene; - bakkeforholdene og bæreevnen; - bredden på kjøreveien; - høyde-breddeforholdet mellom hindringer og kanter som skal kjøres over (f.eks. i forbindelse med trommelbredden; kantsteinshøyde; grøftedybde); - maskinens tippevinkel og bruksforholdene på byggeplassen som har negativ innvirkning på stabiliteten (f.eks. kantsteinshøyde, dynamiske effekter).

Vær oppmerksom på spesielle farer ved drift i områdene, f.eks.:

- følg lokale forskrifter for drift, - hold avstand til elektriske luftledninger, - vær oppmerksom på damper og støvdannelse ved arbeid i tunneler, - vær oppmerksom på spesielle farer ved arbeid i kontaminerte områder.

Personsikkerhet

• Ikke bruk maskinen hvis du har tatt narkotika, alkohol eller medisiner som påvirker din evne til å bruke maskinen riktig.
• Bruk egnede klær. Bruk lange bukser og hansker. Bruk vernesko med stålhetter, stålsåler og gripeprofil.
• Bruk hørselvern og vernebriller under arbeidet. Bruk åndedrettsvern ved arbeider som genererer støv.
• Ikke bruk løse klær, shorts eller smykker av noe slag. Sett opp langt hår slik at det er over skulderhøyde. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan feste seg i bevegelige deler.
• La beskyttelsesskjermene stå på plass og sørg for at de fungerer.
• Sørg for at alle mutre, skruer osv. er trukket godt til.
• Bruk aldri maskinen dersom den trenger reparasjon eller er i dårlig mekanisk forfatning. Skift ut skadde, manglende eller defekte deler før betjening.
• Operatøren må være minst 18 år. Personer under opplæring må være minst 16 år gamle, men må kun arbeide på maskinen under tilsyn.
• Alle brukere skal ha fått tilstrekkelig opplæring i bruk, innstilling og betjening av maskinen.
• Sjekk maskinen for bensinlekkasjer.
• Hold den i orden. Ikke bruk maskinen hvis maskinen kan slås på og av med tilsvarende bryter.
• En bensindrevet maskin som kan styres med motorbryteren, er farlig og må skiftes ut.
• Venn deg til å kontrollere maskinen før start for å se at skrujern og nøkler er fjernet fra området rundt maskinen. Et skrujern eller en nøkkel som befinner seg på en dreiende maskindel, kan føre til personskader. Vær oppmerksom, pass på hva du holder på med, og gå fornuftig frem ved arbeid på maskinen. Ikke overdriv.
• Ikke bruk maskinen barbeint, med sandaler eller lignende lett fottøy. Bruk vernesko som beskytter føttene og forbedrer grep på glatte overflater.
• Sørg for godt fotfeste og likevekt til enhver tid. Slik kan du i uventede situasjoner bedre kontrollere maskinen.
• Unngå utilsiktet oppstart. Sørg for at motorbryteren er slått av før du transporterer maskinen eller utfører vedlikeholdsarbeid på maskinen. Transport eller vedlikeholdsarbeid på maskinen kan føre til ulykker når bryteren er på.
• Det er fare for klem på forskjellige steder på maskinen på grunn av bevegelige eller roterende komponentgrupper. Hold hender og føtter unna platen. Arbeid konsentrert og sørg alltid for at du har et sikkert fotfeste. Bruk vernesko!
• Når du setter opp maskinen på jevnt underlag, sørg for at både maskinen og operatøren står stabilt og at maskinen ikke velter, sklir eller faller under drift.

Sikkerhet i omgang med bensin

• Bensin er svært lett antennelig, og gassene kan eksplodere hvis de antennes.
• Iverksett sikkerhetstiltak ved omgang med bensin for å redusere risikoen for alvorlige personskader.
• Bruk en egnet bensinkanne når du fyller eller tapper ut drivstofftanken.
• Utfør dette arbeidet i rene, godt ventilerte uteområder.
• Ikke røyk. Ikke la gnister, åpen ild eller andre antennelseskilder komme i nærheten når du fyller på bensin eller arbeider med maskinen.
• Du må aldri fylle drivstofftanken innendørs. Hold jordede, elektrisk ledende gjenstander, som verktøy, unna frittstående elektriske deler og ledninger for å forhindre gnister eller lysbuedannelse. Det kan antenne bensingasser.
• Slå alltid av motoren og la den avkjøle seg før du fyller drivstofftanken. Fjern aldri tanklokket og fyll aldri drivstofftanken når motoren går eller er varm.
• Bruk aldri maskinen hvis det er en lekkasje i bensystemet. Løsne tanklokket langsomt for å avlaste mulig trykk i drivstofftanken. Overfyll aldri drivstofftanken (bensin må aldri befinne seg over den markerte maksimumsgrensen). Lukk drivstofftanken sikkert igjen med tanklokket og tørk av bensin som har blitt sølt.
• Ikke bruk maskinen hvis tanklokket ikke er skrudd sikkert igjen. Unngå antenningskilder i nærheten av bensin som har blitt sølt ut. Hvis bensin blir sølt ut, må du ikke prøve å starte maskinen. Flytt maskinen bort fra området der bensin er sølt og unngå å skape noen antennelseskilde før bensingassene har forsvunnet.
• Oppbevar bensin i kanner som er lagd spesielt for dette formålet.
• Oppbevar bensin på et kjølig, godt ventilert område unna gnister, åpen ild eller andre antennelseskilder. Oppbevar aldri bensin eller maskinen med fylt drivstofftank i en bygning der bensingasser kan komme i kontakt med gnister, åpen ild eller andre antenningskilder, som varmtvannsberedere, ovner, tørketromler e.l.
• La motoren avkjøle seg før du oppbevarer maskinen i et lukket område.

Bruk og pleie av maskinen

• Løft eller bær aldri maskinen mens motoren går.
• Håndter maskinen forsiktig.
• Bruk riktig maskin for bruksområdet ditt. Riktig maskin vil utføre arbeidet som den er designet for, både bedre og sikrere.
• Ikke endre turtallsreguleringsinnstillingene til motoren, og ikke kjør på for høyt turtall. Turtallsregulatoren kontrollerer maks.-hastigheten til motoren ved maksimal sikkerhet.
• Ikke la motoren gå på høyt turtall når du ikke komprimerer.
• Hold hender og føtter unna roterende deler.
• Unngå kontakt med varm bensin, olje, avgasser og varme overflater. Ikke berør motoren eller lyddemperen. Disse delene blir ekstra varme under bruk. De er fremdeles varme en kort tid etter at maskinen er slått av.
• La motoren avkjøles før du gjennomfører vedlikehold eller justeringer.
• Hvis maskinen begynner å lage uvanlige lyder eller vibrerer, slå av motoren umiddelbart, koble fra tennpluggkabelen og undersøk årsaken. Uvanlige lyder eller vibrasjoner er vanligvis en indikasjon på feil.
• Bruk kun vedlegg og tilbehør som er godkjent av produsenten. Mislighold kan føre til personskader.
• Vedlikehold maskinen. Kontroller maskinen for feiljustering eller blokkeringer av bevegelige deler, skader på deler og andre tilstander som kan påvirke funksjonen til maskinen.

Få maskinen reparert før den brukes videre dersom du fastslår skader. Mange ulykker skyldes dårlig vedlikeholdt utstyr.

• Motoren og lyddemperen må holdes fri for gress, løv og overflødig smøremiddel eller karbonavleiringer for å redusere risikoen for brann.
• Du må aldri skylle eller sprute vann eller andre væsker på maskinen.
• Sørg for å holde håndtakene tørre, rene og fri for små biter.
• Rengjør maskinen etter hver bruk.
• Følg relevante gjeldende retningslinjer for kassering av bensin, olje osv. for å beskytte miljøet.
• Oppbevar den utkoblede maskinen utilgjengelig for barn og personer som ikke er kjent med maskinen eller denne veiledningen. Maskinen er farlig i hendene på utrente brukere. Pass på at maskinen ikke velter, sklir, ruller eller faller når den ikke er i drift.

Service

• Før rengjøring, reparasjon, inspeksjon eller kalibrering må du slå av motoren og sørge for at alle bevegelige deler har stoppet.
• Sørg alltid for at motorbryteren står i stillingen «OFF». Koble fra tennpluggkabelen og hold den unna tennpluggen for å unngå uønsket start.
• La kvalifisert personale utføre vedlikehold på maskinen. Bruk kun originale reservedeler. Dette sikrer at sikkerheten til maskinen opprettholdes.

Ytterligere sikkerhetsinstruksjoner

• Hold hender, fingre og føtter unna grunnplaten for å unngå skader.
• Hold håndtaket til maskinen godt fast med begge hendene.
• Stå alltid bak maskinen når du bruker den. Aldri gå eller stå foran maskinen når motoren går.
• Legg aldri verktøy eller andre gjenstander under maskinen. Hvis maskinen kjører mot et fremmedlegeme, stopp motoren, koble fra tennpluggen, kontroller maskinen grundig for skader og reparer skaden før du starter og bruker maskinen på nytt.
• Ikke overbelast maskinen ved å komprimere for dypt eller for raskt.
• Bruk aldri maskinen med høye hastigheter på harde eller glatte overflater.
• Vær ekstra forsiktig hvis du bruker maskinen på grusbed, -veier eller -gater eller kjører over ujevnt underlag.
• Vær oppmerksom på skjulte farer eller trafikk. Ikke transporter personer.
• Forlat aldri arbeidsplassen, og la aldri maskinen være uten tilsyn når motoren går.
• Stopp alltid maskinen hvis arbeidet avbrytes eller hvis du går fra et sted til det neste.
• Hold deg unna grøftekanter, og unngå håndteringer som kan føre til at maskinen velter.

Gå forsiktig opp bakker i en direkte linje og bakover for å unngå å velte maskinen på operatøren.

• Plasser maskinen alltid på en fast og jevn overflate, og slå av maskinen.
• Begrens arbeidstidene på maskinen og ta pauser regelmessig for å unngå vibrasjonsbelastninger og hvile hendene. Reduser hastigheten og kraften som du utfører gjentakende bevegelser med.

Resterende risikoer

Maskinen er konstruert og bygget i henhold til nyeste tekniske standarder og anerkjente sikkerhetstekniske regler. Likevel kan det oppstå enkelte restfarer ved arbeidet.

• Dessuten kan det, på tross av alle forholdsregler som treffes, finnes muligheter for ikke-åpenbare restfarer.
• Resterende risikoer kan minimeres dersom «Sikkerhetsinstruksjoner» og «Tiltenkt bruk» samt brukerveiledningen i helhet følges.
• Unngå tilfeldig igangsetting av maskinen.
• Bruk bruksverktøyet som anbefales i brukerveiledningen. På den måten oppnår du at maskinen gir optimal ytelse.
• Hold hendene unna arbeidsområdet når maskinen er i drift.

6. Tekniske data

Dimensjoner B x D x H: 480 x 780 x 1150 mm. Stampeplate L x B: 345 x 285 mm. Slag til stampeplaten: 40-66 mm. Slagtall: 450-650/min. Sentrifugalkraft: 10 kN. Motor-konstruksjon: 1 sylinder/4-takt. Maks. motoreffekt: 4,1 kW. Slagvolum: 196 ccm. Turtall maks.: 3600/min. Drivstoff: Super E10 bensin. Drivstofftankinnhold: 2,8 l. Motoroljemengde: 0,6 l. Motorolje: SAE 10W-30 / SAE 10W-40. Stampesystem smøring: SAE 10W-30. Kapasitet for olje i stampesystemet: 0,8 l. CO-utslipp: 811,46 g/kWh. Tennplugg: F7RTC. Elektrodeavstand: 0,7-0,8 mm. Vekt: 78 kg.

Med forbehold om tekniske endringer!

Støy og vibrasjon

Støyverdiene ble utledet i samsvar med EN ISO 3744. De totale vibrasjonsverdiene (vektorsum av tre retninger) beregnet tilsvarende EN 500-4.

Støy kan ha en alvorlig innvirkning på helsen din. Hvis maskinstøyen overstiger 85 dB, må du bruke et egnet hørselvern.

Støyverdier

Lydeffektnivå L: 108 dB

Lydtrykknivå L: 87,45 dB

Usikkerhet Kwa/pA: 3 dB

Vibrasjonsverdier

Vibrasjon høyre håndtak a_h: 30,61 m/s². Vibrasjon venstre håndtak a_h: 29,37 m/s²

En standardisert testmetode er brukt for å komme fram til de angitte støyverdiene, og de kan brukes for å sammenligne ulike verktøy med hverandre. I tillegg er disse verdiene egnet til på forhånd å estimere belastningen for brukeren forårsaket av lyd.

Advarsel! Avhengig av hvordan du bruker maskinen, kan de faktiske verdiene avvike fra de angitte verdiene. Ta forholdsregler for å beskytte deg mot støybelastninger.

Ta hensyn til hele arbeidsprosessen, inkludert når verktøyet arbeider uten belastning eller når det er slått av.

Egnede tiltak innebærer blant annet regelmessig vedlikehold og pleie av verktøyet og bruksverktøyene, regelmessige pauser og god planlegging av arbeidsprosesser.

Advarsel!

Ved langvarig arbeid kan operatøren oppleve sirkulasjonsforstyrrelser (hånd-arm vibrasjonssyndrom) på grunn av vibrasjoner i operatørens hender.

Hånd-arm vibrasjonssyndrom er en vaskulær sykdom hvor de små blodkarene på fingre og tær får sporadiske kramper. De berørte områdene er ikke lenger tilstrekkelig forsynt med blod og ser således meget bleke ut. Hyppig bruk av vibrerende apparater kan forårsake nerveskader hos personer som har nedsatt blodsirkulasjon (f.eks. røykere, diabetikere). Hvis du merker uvanlige svekkelser, må du stoppe arbeidet omgående og oppsøke en lege.

Vær oppmerksom på følgende merknader for å redusere faren:

• Hold kroppen og spesielt hendene varme i kaldt vær.
• Ta regelmessige pauser og hold hendene i bevegelse for å fremme blodsirkulasjonen.
• Sørg for at maskinen vibrerer minst mulig ved hjelp av regelmessig vedlikehold og faste deler på apparatet.

7. Utpakking

1. Åpne emballasjen og ta apparatet forsiktig ut av esken.
2. Fjern emballasjematerialet samt emballasje- og transportsikringene. Fjern transportsikringene med en gaffelnøkkel NB 10 mm (ikke inkludert i leveringsomfanget).
3. Sjekk at leveringsomfanget er fullstendig.
4. Sjekk apparatet og tilbehørsdeler for transportskader. Ved anmerkninger skal distributøren informeres umiddelbart. Senere reklamasjoner vil ikke bli godtatt.
5. Hvis det er mulig, bør du bevare emballasjen til garantiperioden er over.
6. Gjør deg kjent med apparatet ved hjelp av brukerveiledningen før du tar det i bruk.
7. Når det gjelder tilbehør, slitasje- og reservedeler, skal du kun bruke originaldeler. Reservedeler får du hos din fagforhandler.
8. Oppgi ved bestillinger vare artikkelnumre, samt type og byggeår for apparatet.

△FARE

Apparatet og emballasjemateriale er ikke et leketøy! Barn skal ikke leke med plastposer, folier og smådeler! Det er fare for svelging og kvelning!

8. Oppbygging

ADVARSEL!

Fare for personskader og skader!

Bruk av feil reserve- og tilbehørsdeler kan føre til personskader og skader. Disse kan løsne og bli kastet. I tillegg kan de redusere ytelsen til maskinen.

• Bruk kun originale reserve- og tilbehørsdeler fra produsenten. Originalreservedeler og -tilbehør får du hos din fagforhandler.
• Unnlatelse av å gjøre dette kan føre til redusert ytelse av maskinen og deler kan ev. løsne.
• Ved unnlatelse taper du produsentens garanti.

MERKNAD!

På grunn av den høye maskinvekten anbefaler vi at monteringen gjøres av minst to personer.

Noen deler er demontert ved levering. Til monteringen trenger du:

Gaffelnøkkel NB 13 mm (montering drivstofftank) - Spiss tang (montering drivstofftank) Gaffelnøkkel NB 16 mm (montering beskyttelsesramme og adapterplater) Gaffelnøkkel NB 8 mm (montering gassknapp) Gaffelnøkkel NB 10 mm (montering gassknapp) Monteringsverktøyet er ikke inkludert i leveringsomfanget.

8.1 Montere beskyttelsesrammen (2) (fig. 3)

1. Fjern først og fremst de fire sekskantskruene M10x25 (B), fjæringene og skivene fra adapterplatene (21) på begge sider.
2. Monter beskyttelsesrammen (2) med fire sekskantskruer M10x25 (B), fjæringen og skiver på begge sidene av adapterplatene (21).
3. Trekk til sekskantskruene (B) med en gaffelnøkkel NB16.

8.2 Montere drivstofftanken (5) (fig. 4, 5)

1. Monter drivstofftanken (5) med to sekskantskruer (D), to skiver M8 og to låsemuttere M8 på holderplatene til beskyttelsesrammen (2).
2. Trekk til sekskantskruene (D) med en gaffelnøkkel NB13.
3. Sett bensinslangen på drivstoffkranen på drivstofftanken (19). Sikre bensinslangen med slangeklemmen (C), for å hindre at den sklir av. Bruk spiss tang for å gjøre dette.

8.3 Montere gassknappen (6) (fig. 2, 6)

9. Før idriftsetting

OBS!

För idriftsetting skal maskinen monteres komplett!

ADVARSEL!

Helsefare!

Innanding av bensin-/smoreoljedamp og avgasser kan forarsake alvorlige personskader, bevisstløshet og i ekstreme tilfeller død.

• Ikke inhaler bensin-/smoreoljedamp og avgasser.
• Maskinen skal kun drives utendørs.

MERKNAD!

Apparatskade

Hvis maskinen drives uten eller med for lite motor- og girolje, kan dette före til en motorskade.

-Fyllpabensinogoljeforigangsetting.Maskinen leveresuten motor-oggirolje.

MERKNADI

Miljøskader!

Solt olje kan forurense miljoet permanent. Væsken er svært giftig og kan raskt fore til vannforurensning.

-Fyll/tapp av olje kun pa flate, faste overflater. - Bruk en pafyllingsstuss erlerakt. - Samle opp tappet olje i en egnet beholder. -Tork umiddelbart opp oljesol og kast kluten henhold til lokale forskritter. - Kast oljen i henhold til lokale forskritter.

MERKNAD!

Fare for skader!

Bruk av feil oppbevart eller ikke tappet drivstoff kan forstoppe forgasseren eller svekke motordriften.

• Drivstoff som ikke brukes, må fylles i en lufttett beholder og oppbevares i et mørkt, kjølig rom.

9.1 Fylle bensin (fig. 8)

Obs!

Maskinen leveres uten bensin. Derfor må du absolutt sørge for å fylle bensin før igangsetting. Bruk hertil Super E10 bensin.

△FARE!

Brann- og eksplosjonsfare!

Drivstoff kan antennes og eventuelt eksplodere ved fylling. Dette fører til alvorlige forbrenninger eller død.

• Slå av motoren og la den avkjøle.
• Hold varme, flammer og gnister unna. - Fyll drivstoff kun utendørs. Ikke fyll maskinen på transportkjøretøyet.
• Bruk vernehansker.
• Unngå hud- og øyekontakt.
• Start maskinen med en avstand på minst 3 m til påfyllingsstedet for drivstoff.

Merknad: Bruk et drivstoffilter (4a). Drivstoffilterinnsatsen (4a) er en filterkopp som sitter rett under tanklokket (4) og filtrerer alt påfylt drivstoff.

1. Rengjør området rundt påfyllingen. Forurensninger i drivstofftanken (5) forårsaker driftsfeil.
2. Åpne tanklokket (4) forsiktig, slik at eventuelt overtrykk kan fjernes.
3. Fyll drivstofftanken (5) med bensin (Super E10) ved hjelp av en trakt (ikke inkludert i leveringsomfanget). Bruk drivstoffilterinnsatsen (4a). Vær oppmerksom på maks. påfyllingsmengde på 2,8 liter. Fyll bensin forsiktig inn til underkanten av påfyllingsstussen.
4. Lukk tanklokket (4) igjen. Sjekk at tanklokket (4) lukker tett.
5. Rengjør tanklokket (4) og området rundt.
6. Kontroller drivstofftanken (5) og drivstoffledningen for lekkasjer.
7. Før start av motoren (10) må du ha en avstand på minst tre meter fra tankplassen.
8. Ikke bruk allerede brukt og skitten bensin. Ikke la smuss og vann komme ned i drivstofftanken (5).

9.2 Fylle på motorolje (fig. 8, 9)

Obs!

Maskinen leveres uten motorolje. Sørg for å fylle på olje før bruk. Bruk hertil flerbruksolje (SAE 10W-30 eller SAE 10W-40 (avhengig av brukstemperatur).

Merknad: Kontroller oljenivået regelmessig før hver idriftsetting. Et for lavt oljenivå kan skade motoren.

1. Plasser maskinen på en flat, rett overflate.
2. Skru ut peilepinnen (13).
3. Fyll tanken med motorolje ved hjelp av en trakt (ikke inkludert i leveringsomfanget). Vær oppmerksom på den maksimale påfyllingsmengden på 600 ml. Fyll olje forsiktig inn til underkanten av påfyllingsstussen.
4. Tørk av peilepinnen (13) med en ren, lofri klut.
5. Sett peilepinnen (13) inn igjen og kontroller oljenivået uten å skru peilepinnen (13) fast igjen.
6. Oljenivået må ligge innenfor den midtre markeringen på oljepeilepinnen (13).
7. Hvis oljenivået er for lavt, må du fylle på til anbefalt oljemengde (maks. 600 ml).
8. Skru deretter peilepinnen (13) inn igjen.

9.3 Smøring av stampesystemet (fig. 10)

Smøreolje fordeles i hele stampesystemet ved hjelp av maskinens vibrerende bevegelse. Under drift av maskinen strømmer oljen fra bunnen av maskinen inn i veivhuset gjennom borehullene i stempelet.

Oljenivået i stampesystemet må alltid holdes på riktig nivå for å sikre effektiv stampedrift.

Merknad: Hvis maskinen har blitt transportert i horisontal stilling eller nettopp har vært i bruk, må den stå i oppreist stilling i 15 minutter før oljenivået kan kontrolleres. Dette gjør at olje kan sette seg og gir en bedre måleverdi.

1. Plasser maskinen på en flat, rett overflate. Vipp maskinen slik at den danner en rett vinkel til bakken.
2. Fjern smuss i området av inspeksjonsglasset til oljetappeskruen stampefot (14).
3. Kontroller oljenivået gjennom inspeksjonsglasset til oljetappeskruen for stampefoten (14). Stampsystemsmøringen er i orden når oljeinspeksjonsvinduet viser omtrent 1/2 - 3/4 full.
4. Hvis du ikke ser noe olje, må olje etterfylles.
5. Vipp maskinen forover, til den hviler på transporttrullen (24).
6. Fjern oljetappeskruen for stampefoten (14) med en pipenøkkel NB24 mm og en skralle (ikke inkludert i leveringsomfanget).
7. Fyll på olje ved hjelp av en trakt (ikke inkludert i leveringsomfanget). Vær oppmerksom på maks. påfyllingsmengde på 800 ml. Bruk flerbruksolje (SAE 10W-30 eller SAE 10W-40, avhengig av brukstemperatur).
8. Skru deretter oljetappeskruen for stampefoten (14) inn igjen. Trekk til oljetappeskruen for stampefoten (14) med et tiltrekkingsmoment på 9 Nm (6 ft-lbs).
9. Sett maskinen oppreist igjen.

MERKNAD: Ikke overfyll stampesystemet med olje. Et for høyt oljenivå kan føre til en hydraulisk sperre i stampesystemet. Dette kan føre til feilaktig drift og skader på motorclutch, stampesystemet og stampefoten.

9.4 Stampefot (18) (fig. 1)

Ved en ny maskin skal alle festemuttere strammes med en gaffelnøkkel NB19 (ikke inkludert i leveringsomfanget) før idriftsetting eller etter montering av en ny stampefot (18). Ved bruk av en momentnøkkel (ikke inkludert i leveringsomfanget) er tiltrekkingsmomentet 86 Nm.

10. Idriftsetting

OBS!

Les oppmerksomt gjennom sikkerhetsinstruksjonene.

10.1 Forberedelse

Plasser maskinen oppreist på en fast, jevn overflate for å sikre forskriftsmessig smøring av motoren (10).

Kontroll før betjening

• Kontroller alle sider av motoren for olje- eller bensinlekkasjer.
• Kontroller motoroljenivået.
• Kontroller drivstoffnivået - drivstofftanken skal minst være halvfull.
• Kontroller tilstanden til luftfilteret.
• Kontroller tilstanden til drivstoffledningene. Vær oppmerksom på tegn på skader.
• Kontroller at alle beskyttelsesdeksler er på plass og alle skruer, muttere og bolter er trukket til.
• Kontroller at de ytre skrueforbindelsene sitter fast.
• Kontroller at maskinen står på fast, jevnt og stabilt underlag for å hindre at den velter. Fare for personskader og velting!
• Kontroller standplassen. Ikke start maskinen på harde overflater som asfalt eller betong. Unngå oppstillingssteder med fordypninger eller hull (som f.eks. pytter). Ved glatte, våte overflater er det fare for å skli!

10.2 På-/av-bryter (16) (fig. 11)

Med på/av-bryteren (16) blir tenningssystemet aktivert eller deaktivert. På-/av-bryteren (16) må stå i stillingen ON for at motoren (10) skal gå.

Motoren (10) stopper hvis på-/av-bryteren (16) settes i stillingen OFF.

10.3 Gassknapp (6) (fig. 1, 6, 14)

Med gassknappen (6) styres hastigheten til motoren (10). Hvis spaken beveges i de indikerte retningene, går motoren (10) hurtigere eller langsommere.

Hurtig =

Langsom/tomgang =

Merknad:

Maskinen er utformet for et turtall på 4000 o/min. Ved optimalt turtall slår foten med en hastighet på 680 slag i minuttet. En økning av strupehastigheten utover det fabrikkinnstilte turtallet vil ikke øke slag-hastigheten og kan skade maskinen.

OBS!

Åpne chokespaken (7) ved start av motoren (10) kun når gassknappen (6) står på tomgang. Hvis ikke kan maskinen begynne å bevege seg.

Kjør maskinen langsomt fra tomgangsstilling til full-gasstilling.

10.4 Startemotoren (10) (fig. 11-14)

10.4.1 Kaldstart

1. Sett drivstoffkranen på drivstofftanken (19) på ON.
2. Sett drivstoffkranen på motoren (9) til høyre for å åpne.
3. Lukk chokespaken (7) og skyv den helt til venstre.
4. Åpne gassknappen (6) litt, ved å trykke den litt mot venstre.
5. Drei på-/av-bryteren (16) på ON.
6. Trekk lett i startsnoren (11) til du merker en motstand og la den rulle opp igjen.
7. Trekk kraftig i startsnoren (11) og la den rulle opp langsomt igjen. Ikke la startsnoren (11) smelle tilbake. Trekk om nødvendig flere ganger i startsnoren (11) til motoren (10) starter.
8. La motoren (10) gå seg varm i noen sekunder.
9. Sett gassknappen (6) på tomgang.
10. Så snart motoren (10) går, må du sette chokespaken (7) langsomt mot høyre.
11. Skyv gassknappen (6) langsomt mot venstre for drift.
12. Maskinen begynner å arbeide.

10.4.2 Varmstart (fig. 11-14)

1. Sett drivstoffkranen på drivstofftanken (19) på ON.
2. Sett drivstoffkranen på motoren (9) til høyre for å åpne.
3. Åpne chokespaken (7) og skyv den helt til høyre.
4. Skyv gassknappen (6) i tomgangsposisjon mot høyre.
5. Drei på-/av-bryteren (16) på ON.
6. Trekk kraftig i startsnoren (11) og la den rulle opp langsomt igjen. Ikke la startsnoren (11) smelle tilbake. Trekk om nødvendig flere ganger i startsnoren (11) til motoren (10) starter.
7. Motoren (10) starter.
8. Skyv gassknappen (6) langsomt mot venstre for drift.
9. Maskinen begynner å arbeide.

10.5 Slå av motoren (10) (fig. 13, 14)

Obs!

Hvis du må stoppe motoren (10) i en nødssituasjon, vri på-/av-bryteren (16) på posisjon OFF.

Bruk følgende fremgangsmåte under normale forhold:

1. Skyv gassknappen (6) i tomgangsposisjon mot høyre.
2. Drei på-/av-bryteren (16) på OFF.
3. Sett drivstoffkranen på drivstofftanken (19) på OFF for å lukke.
4. Sett drivstoffkranen på motoren (9) mot venstre for å lukke.

FORSIKTIG!

Ikke juster chokespaken (7) for å slå av motoren (10). Det kan oppstå feiltenning eller motorskader.

FORSIKTIG!

10.6 Fording av den vibrerende stamperen (fig. 1)

For optimal komprimering og lav stampefotslitasje må stampefoten (18) hvile flatt på bakken, verken på for- eller bakkanten. - Stampefoten (18) må alltid treffe i parallell stilling på bakken, for å unngå ekstrem slitasje av platen. - Før maskinen med begge hendene på styringsbøylen (15). - Stå bak maskinen, gå sakte og styr maskinen i ønsket retning mens den beveger seg fremover. - Før maskinen på en slik måte at du ikke kan bli klemt inn mellom maskinen og faste gjenstander. - Når du jobber i stigninger eller hellinger, gå alltid i oppoverbakke. Operatøren må aldri stå i fallretning. - Ved bruk av maskinen i ujevnt terreng eller ved komprimering av løst materiale, må du bruke vernesko. - Hold maskinen ren og tørr. - Slå av maskinen selv ved korte arbeidsavbrudd. - Åpne gassknappen (6) fullstendig ved arbeider, for å oppnå maks. effekt. - Du må aldri slippe styringsbøylen (15) ved komprimering. - La maskinen trekke seg fremover av seg selv. Maskinen er konstruert slik at den beveger seg fremover av seg selv når den stamper. For å akselerere fremdriften, trekk styringsbøylen (15) litt bakover slik at den bakre delen av foten berører bakken først. - Ikke bruk trykk på maskinen. Ikke forsøk å flytte maskinen fremover med muskelkraft. - Hvis maskinen velter, stopp motoren (10) umiddelbart (sett på-/av-bryteren (16) på OFF). Sett maskinen oppreist igjen eller legg den på siden slik at motoren (10) peker oppover. (se transportstilling fig. 10).

Ikke bruk maskinen på betong eller harde hhv. fast komprimerte underlag. I slike tilfeller begynner maskinen å slå i stedet for å vibrere, som forårsaker skader på stampefoten (18) og motoren (10).

11. Rengjøring og vedlikehold

OBS!

Etter hard bruk må sylinderkjøleribbene rengjøres og smuss og steiner som har samlet seg på maskinen fjernes.

OBS!

Ikke bruk høytrykksspyler til rengjøring av maskinen. Vann kan trenge inn i tette områder på maskinen og forårsake skader på spindler, tannhjul, lagre eller motoren (10). Elektrisk høytrykksspyler forkorter driftsvarigheten og forringer brukervennligheten.

OBS!

11.1 Vedlikeholdsskjema

Vær oppmerksom på denne maskin- og motorvedlikeholdstabellen:

Vedliketholdsskjema
Kontroll for service	Intervall
Løse skruer	Før idriftsetting
Kontroll for skader	Før idriftsetting
Kontroller drivstofftanken for tetthet	Før idriftsetting
Rengjør maskinen	Etter idriftsetting
Kontroller kjøleribbene	Etter 25 driftstimer
Kontroller pennpluggen	Etter 25 driftstimer
Skift ut motoroljen	Etter 50 driftstimer
Kontroller luftfilteret	Etter 100 driftstimer
Skift ut motoroljen	Etter 100 driftstimer
Skift pennpluggen	Etter 100 driftstimer
Rengjør sedimenteringskaret	Etter 100 driftstimer
Bytt oljen i stampsystemet	Etter 300 driftstimer
Rengjør drivstoffilteret	Etter 300 driftstimer

11.2 Skifte motorolje (fig. 15)

MERKNAD!

Miljøskader!

Solt olje kan forurense miljøet permanent. Væsken er svært giftig og kan raskt føre til vannforurensning.

- Fyll/tapp av olje kun på flate, faste overflater. - Bruk en påfyllingsstuss eller trakt. - Samle opp tappet olje i en egnet beholder. - Tørk umiddelbart opp oljesøl og kast kluten i henhold til lokale forskrifter. - Kast oljen i henhold til lokale forskrifter.

Skift av motorolje bør gjennomføres med driftsvarm og avslått motor (10).

1. Plasser maskinen på en flat, rett overflate.
2. Plasser en egnet oppsamlingsbeholder (ikke inkludert i leveringsomfanget) under oljetappeskruen (12).
3. Bruk en gaffelnøkkel NB 10 mm (ikke inkludert i leveringsomfanget), for å åpne oljetappeskruen (12) og tappe ut motoroljen.
4. Etter at du har tappet ut all motorolje, trekk til oljetappeskruen (12) igjen.
5. Drei peilepinnen (13) mot urviseren.
6. Fyll på fersk motorolje og kontroller oljenivået (se 10.2).
7. Drei deretter peilepinnen (13) inn med urviseren igjen.

11.3 Vedlikehold av luftfilteret (3) (fig. 16)

FARE!

Brann- og eksplosjonsfare!

Drivstoff kan antennes og eventuelt eksplodere ved feil rengjøring. Dette fører til alvorlige forbrenninger eller død.

Rengjør luftfilteret ved å banke det ut eller blåse det ut med trykkluft. Luftfilteret skal aldri rengjøres med bensin eller andre brennbare løsemidler.

MERKNAD!

Fare for skader!

Drift av motoren uten filtrelement kan føre til motorskader.

• La motoren aldri gå uten luftfilterelement.

Et tilsmusset luftfilter reduserer motorytelsen på grunn av utilstrekkelig lufttilførsel til forgasseren.

Regelmessig kontroll er derfor uunnværlig.

La aldri motoren (10) gå uten eller med skadet luftfilterinnsats. Smuss havner da i motoren (10), og det kan føre til alvorlige motorskader. Produsenten er ikke ansvarlig for skader som resulterer av dette; risikoen ligger kun hos brukeren.

11.4 Rengjøre/skifte ut tennpluggen (22a) (fig. 17, 18)

ADVARSEL: Tennpluggen skal kun skiftes når motoren er kald!

Kontroller tennpluggen (22a) for smuss hver gang etter 25 timers drift og rengjør den med en kobbertrådbørste om nødvendig.

Deretter skal tennpluggen (22a) skiftes ut hver 100. driftstime eller ved behov.

1. Trekk av tennpluggkontakten (22) og fjern eventuell smuss i området til tennpluggen.
2. Drei tennpluggen (22a) med den medfølgende tennpluggnøkkelen (G) og kontroller den.
3. Kontroller isolatoren. Skift ut tennpluggen (22a) ved skader som f.eks. sprekker eller rifter.
4. Rengjør tennpluggelektrodene med en stålbørste.
5. Kontroller elektrodeavstanden og still inn ved hjelp av en bladsøker (ikke inkludert i leveringsomfanget). For at motoren (10) skal forbli fungerende, må tennpluggen (22a) ha riktig elektrodeavstand (0,7 - 0,8 mm).
6. Skru tennpluggen (22a) inn igjen for hånd og trekk den til ca. 1/4 omdreining med tennpluggnøkkelen (G).
7. Sett tennpluggkontakten (22) på tennpluggen (22a).

OBS!

En løs tennplugg kan overopphetes og skade motoren. Hvis du strammer tennpluggen for mye, kan gjengene i sylinderhodet bli skadet.

11.5 Smøring av stampesystemet (fig. 10)

Kontroller oljenivået før igangsetting.

Se 10.3 Smøring av stampesystemet.

11.6 Bytte oljen til stampesystemet (fig. 10)

1. Plasser maskinen på en flat, rett overflate. Vipp maskinen slik at den danner en rett vinkel til bakken.
2. Vipp maskinen bakover, til den hviler på styringsbøylen (15).
3. Plasser en passende oppsamlingsbeholder (ikke inkludert i leveringsomfanget) under maskinen.
4. Fjern oljetappeskruen for stampefoten (14) med en pipenøkkel NB24 mm og en skrallenøkkel (ikke inkludert i leveringsomfanget).
5. Tapp oljen i oppsamlingsbeholderen.
6. Sett maskinen igjen i oppreist stilling og vipp den til maskinen hviler på transportrullen (24).
7. Fyll på olje ved hjelp av en trakt (ikke inkludert i leveringsomfanget). Vær oppmerksom på den maks. påfyllingsmengden på 800 ml.
8. Skru deretter oljetappeskruen for stampefoten (14) inn igjen. Trekk til oljetappeskruen for stampefoten (14) med et tiltrekkingsmoment på 9 Nm (6 ft-lbs.).
9. Sett maskinen oppreist igjen.

Innånding av bensin-/smøreoljedamp og avgasser kan forårsake alvorlige personskader, bevisstløshet og i ekstreme tilfeller død.

• Ikke inhaler bensin-/smøreoljedamp og avgasser.
• Drivstoff skal kun tømmes utendørs.
• Lukk drivstoffkranen på drivstofftanken (19).
• Hold en oppsamlingsbeholder under slangen til bensinsugepumpen (ikke inkludert i leveringsomfanget).
• Åpne tanklokket (4) forsiktig, slik at ev. overtrykk kan fjernes. Fjern tanklokket (4).
• Fjern drivstoffilterinnsatsen (4a).
• Skyv slangen til bensinsugepumpen inn i drivstofftanken (5) og tapp av bensin fullstendig ved hjelp av bensinsugepumpen.
• Sett igjen inn drivstoffilterinnsatsen (4a).
• Skru tanklokket (4) fast igjen.
• For å sikre at det ikke er igjen drivstoff i forgasseren, må resterende bensin i forgasseren tappes av.

11.8 Rengjøre drivstoffilterinnsatsen (4a) (fig. 19)

Merknad: Ved drivstoffilterinnsatsen (4a) dreier det seg om en filterkopp som befinner seg rett under tanklokket (4) og filtrerer samtlig påfylt drivstoff.

1. Skru opp tanklokket (4).
2. Fjern drivstoffilterinnsatsen (4a). Rengjør den i et/DDi er t fddi med høyt flammepunkt.
3. Sett igjen inn drivstoffilterinnsatsen (4a).
4. Skru tanklokket (4) fast igjen.

Ved tilbakemeldinger må du angi følgende informasjon:

• informasjon til maskinens typeskilt
• informasjon til motor-typeskiltet

Viktig informasjon ved en reparasjon:

Ved tilbakelevering av maskinen for reparasjon skal maskinen av sikkerhetsgrunner sendes til servicestasjonen uten olje og drivstoff.

Reservedeler/tilbehør

Tennplugg F7RTC - artikkelnr.: 3904601090 / ET-pos. 16

Luftfilterinnsats - artikkelnr.: 3908301358 / ET-pos. 127

Transportrull - artikkelnr.: 3908301101 / ET-pos. 90

Serviceinformasjon

Du må passe på at følgende deler tilhørende maskinen underligger en bruksavhengig eller naturlig slitasje, hhv. følgende deler er nødvendige som forbruksmaterialer.

Slitedeler*: Tennplugg, luftfilterinnsats, transportrull

12. Transport og løfting av maskinen

ADVARSEL!

Fare for personskader!

Utilisiktet og uventet oppstart av maskinen kan føre til personskader.

1. Før lasting må du slå av motoren (10) og, etter at motoren (10) er avkjølt, fjerne tennpluggkontakten (22) fra tennpluggen (22a).
2. Lukk drivstoffkranen på motoren (9) og drivstoffkranen på drivstofftanken (19). Ikke fyll maskinen på transportkjøretøyet.
3. Maskinen kan forårsake alvorlige klemskader på grunn av sin egenvekt.

ADVARSEL!

Klemfare!

Styringsbøylen skal ikke brukes til å løfte maskinen.

• Kun transportbøylen skal brukes til å løfte produkter.
• Transportbøylen må regelmessig kontrolleres for slitasje, skade eller misbruk. En skadet transportbøyle må skiftes ut umiddelbart.

Obs! Maskinen kan falle og forårsake skader eller personskader hvis den ikke løftes på riktig måte. Obs! Surrepunktet brukes til å sikre maskinen under transport.

Obs! Transportbøylen (1) brukes til berging eller sleping av en fastkjørt maskin. Hvis sleping med slepetau ikke er mulig, bruk en slepestang. Pass på at slepestangen ikke har noen synlige feil og tåler kreftene som oppstår.

I motsetning til stropper, tau eller kjeder, kan en slepestang absorbere og overføre både strekk- og trykkkrefter.

12.1 Transport

Denne maskinen kan transporteres i et kjøretøy eller via transportinnretningen (E), avhengig av forholdene på bruksstedet og avstanden.

La motoren (10) avkjøle seg før transport eller lasting for å forhindre forbrenninger og utelukke brannfare.

Transportinnretningen forenkler håndteringen over korte strekninger. Bruk transportinnretningen (E) kun på jevnt og fast underlag og for korte strekninger. Fjern transportinnretningen (E) før neste innsats igjen.

1. Slå av motoren (10) før transport (se avsnitt 11.5).
2. Vipp maskinen litt forover og skyv transportinnretningen (E) under holderen.
3. Hold transportinnretningen (E) med foten.
4. Vipp maskinen bakover på akselen.
5. Rull forover eller bakover etter behov ved hjelp av styringsbøylen (15).
6. Gå frem i motsatt rekkefølge ved nedsetting.
7. Sett maskinen forsiktig ned og fjern transportinnretningen (E).

12.1.2 Transport i et kjøretøy (fig. 1, 10, 20)

Om mulig skal maskinen alltid transporteres i oppreist stilling. Hvis det ikke er mulig å transportere maskinen oppreist, må den kun transporteres i stillingen som vises i fig. 11.

Derved skal luftfilteret (3) alltid peke nedover. Det kan komme olje inn i sylinderen, forbrenningskammeret eller luftfilteret (3). Dette kan føre til startproblemer.

1. Løft maskinen inn i et kjøretøy. Vær oppmerksom på at maskinen er for tung til å løftes uten mekanisk hjelp (dvs. løfteinnretning).
2. Eller bruk transportinnretningen (E) og en lasterampe for å laste maskinen inn i kjøretøyet.
3. Sikre maskinen på transportkjøretøyet mot å rulle, skli eller velte, og surr fast maskinen i tillegg. Sikre maskinen i tillegg med en stropp på surrepunktet.

OBS!

Etter transport i horisontal stilling må maskinen settes oppreist igjen for å la oljen renne tilbake til motoren (10). Denne prosessen kan ta litt tid, til det normale oljenivået er gjenopprettet.

12.2 Løfte maskinen / transport ved hjelp av løfteinnretning (fig. 1)

Før du løfter, sørg for at løfteinnretningen (kran eller lasteheis) klarer å bære vekten av maskinen uten fare. Se typeskiltet for løfteinnretning for vekt. Vær oppmerksom på at lasteramper er bærende og stabile.

1. Fest løfteutstyret aller det sentrale opphenget, dvs. transportbøylen (1).
2. Løft maskinen litt og sørg for at alle forbindelser er ordentlig festet.
3. Du kan nå løfte maskinen som ønsket via løfteinnretningen.

OBS!

Maskinen er tung og skal ikke løftes av en person alene. Maskinen skal alltid løftes av minst to personer.

13. Lagring

FARE!

Brann- og eksplosjonsfare!

Ved oppbevaring av maskinen i nærheten av mulige antennelseskilder, kan det føre til brann eller eksplosjon. Dette fører til alvorlige forbrenninger eller død.

• Fjern mulige antennelseskilder, som f.eks. owner, gassdrevne varmtvannsberedere, gasstørkere, osv.

MERKNAD!

Fare for skader!

13.1 Lagring ved lengre driftspauser:

Hvis maskinen ikke brukes på mer enn 30 dager, må du følge trinnene under for å forberede den for lagring.

1. Tøm drivstofftanken (5) fullstendig (se avsnitt 12.7). Lagret bensin som inneholder etanol eller MTBE, blir gammel i løpet av 30 dager. Gammel bensin har en høy gummiandel og kan tette forgasseren og begrense bensintilførselen.
2. Tapp motoroljen ut av motoren (10) mens den fremdeles er varm. Fyll på ny olje (se avsnitt 12.2).
3. Bruk rene kluter for rengjøring av maskinen. Ikke bruk aggressive rengjøringsmidler eller oljebaserte rengjøringsmidler når du rengjør plastdeler. Kjemikaliene kan skade plastdelene.
4. Lagre maskinen i stående stilling i en ren, tørr bygning med god ventilasjon.

Lagre maskinen og tilbehøret på et mørkt, tørt og frostfritt sted som er utilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30 °C. Oppbevar maskinen i originalemballasjen.

Dekk til maskinen for å beskytte den mot støv eller fuktighet.

14. Kassering og gjenvinning

Feil Mulig ørsak Tiltak
Dárligkomprimeringsmønster.	Stampefot (18) nedslitt.	Shift stampefot (18). Ta kontakt med et autorisert fagverksted.
Oljetap på motoren (10).	Nedslitte tetninger, radialteteintringer. Ta kon	akt med et autorisert fagverksted.
	Underlaget er for hardt. Det er ikke mulig ø kom	primere underlaget.
	Bakken er for fuktig, stampefoten (18) blir sittende fast.	La tørke.
	Tykt lag med smuss på stampefoten (18).	Rengjør stampefoten (18) og stampefotens underdel (17).
Motoren (10):går men maskinen:går ujevnt.	Knekte deler i stampsystemet.	Ta kontakt med et autorisert fagverksted.Knektell)dforall
	Motorturtallet er innstift for høyt.
Motoren (10) kan ikke startes.	Ikke noe drivstoffi drivstofftanken (5). Fyll på bensin (Super E10).
	Drivstoffkranen på motoren (9) og drivstoffkranen på drivstofftanken (19) er lukket.	Apne drivstoffkranen på motoren (9) og drivstoffkranen på drivstofftanken (19).
	Luftfilter (3) tilsmusset. Rengjør luftfilteret (3).
	På-/av-bryteren (16) står på «OFF». Sett på-/av-bryteren (16) på «ON».
	Startsnor (11) defekt. Reparer startsnoren (11).
	Ikke noen motorolje. Etterfyll motorolje.
	Tennplugg (22a) tilsmusset. Rengjør pennpluggen (22a).
Motoren (10):går, men maskinen beveger seg ikke.	Sentrifugalkobling defekt.	Skifte ut koblingen. Ta kontakt med et autorisert fagverksted.
	Lavt komprimeringstrykk.	Ta kontakt med et autorisert fagverksted.
	Eksosåpning tilstoppet.
Motoren (10) blir for varm.	Kjøleluftstrømmen er blokkert.	Fjern alle fremmedlegemera rammene,viften,luftinntakene og kjøleribbene.
	Tennplugg (22a) defekt. Bytt pennplugg (22a).

Åpenbare mangler skal meldes innen 8 dager etter at varen er mottatt, ellers taper kunden samlige krav pga slik mangel. Vi gir garanti for at våre maskiner ved riktig behandling under den rettslige garantitidens varighet, fra overlevering, på den måten at vi erstatter kostnadsfritt hver maskindel, som innen denne tiden påviselig er ubrukelig som følge av material- eller produksjonsfeil.

For deler som vi ikke produserer selv, yter vi garanti kun i den utstrekning som garantikrav mot underleverandør tilkommer oss. Kjøperen bærer kostnadene ved montering av nye deler. Endrings- og verditapskrav og øvrige skadeserstatningskrav er utelukket.

Rapportér eventuelle mangler skriftlig innen 8 dager fra mottak av varen, ellers bortfaller kravet for slike feil. Produsenten gir garanti for varen ved riktig håndtering av feil på grunn av kosmetiske garantier og deler og tilbehør. Hvis ikke, har du ikke krav på deler av rammen i denne tiden. Åpne i enhet og materialet og produktet skal være

OeBnHn HeoctaTbU nTpa6Ba da 6bDatoklaDbAHn B pAMKnTe Ha 8 dHn OT nonyuaabaHTA CTOKN, B npOTINBE CNyau KnyuBaYbT rByb CBAKAKBn npTeHUN 3a TaKINBA DEpEKTN. IpeIparame rapaHnHa Na HAuTE MaHN C npabINHO TneHHe HA cPcKa Ha deCTBn HA KOCBENA rapaHnO tDATA H doCTBa N TOkTa BAHmH, HE HMe 3aMENBCA qACTB pAMKnTe Ha TOBA BpeMe OTKpBa B eHN PeB a MATEpHa N Hm npap0kTa Tpa6Ba da 6bde

yunon GR

Euavv Eaattwpatw Tnou Pnte iva Koivotioovtai Evtos 8 nepew ato nTv npalaan twu eupoeaaw. diaopopti, ta kawwa tba buyeris nagwong lowy teoiw eaattwpatw Akpuwei. Eyyuaote yia tig unxavc mae ptiwnkataaaln thepeatia yia xpovo nck TKou vovpieipodoyuyun an toynpadao me tetoptto wote avikataahtoe OTIOHOTNE upecowavxavn toto afoediyeva th axponuteei lovy Eaattwpatuukou h Eaattwata Tng katakeun mea oteia xpvki nepiodo. Oov apopa ta tmjata

Tou dev exouv katakeuaotei ane esag exoupe mvo yyuataei epoov exoupe to dikaiuwa va nic eioeic yeyunongevavntuvipountheutw.Ta e0sa ytny evkataotaan twv veuw tnuatuw 8ta pentevaapauovtovayopaa. Ipenei va atokkeietnakupwn ts mwnanns n meiwon nti niuyopac, kaewc kai otoeodnate aale agoeieae vatoqniwn.HAimia npiovouivai avawuoioedocai eiaopovrtnatao kajia eyuunon.

Garantie RO
