VS1000 - Vibrationsplatta SCHEPPACH - Gratis bruksanvisning och manual

Produkttyp	Vibrationsplatta
Märke	Scheppach
Modell	VS1000
Mått (L x B x H)	480 x 780 x 1150 mm
Plattans mått (L x B)	345 x 285 mm
Plattans slag	40-66 mm
Vibrationsfrekvens	450-650 min⁻¹
Centrifugalkraft	10 kN
Vikt	78 kg
Motortyp	4-takt, 1 cylinder
Cylindervolym	196 cm³
Maximal motoreffekt	4,1 kW
Max varvtal	3600 min⁻¹
Bränsle	Bensin Super E10
Tankvolym	2,8 L
Motorolja	SAE 10W-30 eller 10W-40, 0,6 L
Stampolja	SAE 10W-30, 0,8 L
Tändstift	F7RTC, gap 0,7-0,8 mm
Garanterad ljudeffektnivå	108 dB
CO₂-utsläpp	811,46 g/kWh
Drivning	Bensin (förbränningsmotor)
Huvudfunktioner	Packning av lös jord, jord, grus
Underhåll och rengöring	Rengör efter användning, byt motorolja var 50:e timme, stampolja var 300:e timme, luftfilter var 100:e timme
Säkerhet	Skyddsglasögon, hörselskydd, handskar, skyddsskor krävs; använd inte inomhus
Reservdelar och reparerbarhet	Slitdelar: tändstift, luftfilter, hjul; reparationer av auktoriserad service
Allmän information	Avsedd användning för packning; inte lämplig för lerjord; lagstadgad garanti

Vanliga frågor - VS1000 SCHEPPACH

Vilken typ av motorolja ska användas för Scheppach VS1000 vibrationsplatta?

Använd SAE 10W-30 eller SAE 10W-40 (beroende på temperatur). Kapaciteten är 0,6 L. Kontrollera nivån före varje användning.

Hur startar man motorn kall?

Öppna bränslekranen, stäng choken, sätt brytaren i ON-läge, dra i startsnöret tills det tar emot och drag sedan kraftigt. Låt den värmas i några sekunder och öppna sedan choken.

Hur ofta ska motoroljan bytas?

Byt motorolja efter 50 drifttimmar första gången, därefter var 100:e timme.

Kan maskinen användas på betong eller asfalt?

Nej, maskinen är avsedd för packning av lös jord, jord och grus. Användning på betong eller hård yta skadar stampfoten och motorn.

Hur transporterar man maskinen på ett säkert sätt?

Stäng av motorn, stäng bränslekranarna, låt den svalna. Använd transportanordningen (E) för korta avstånd eller en ramp för att lasta i ett fordon. Säkra den med remmar.

Vilken olja ska användas för stamp-systemet?

Använd SAE 10W-30. Kapaciteten är 0,8 L. Kontrollera nivån regelbundet och byt var 300:e timme.

Vad gör man om motorn inte startar?

Kontrollera att det finns bränsle, att kranarna är öppna, att strömbrytaren är i ON-läge, tändstiftets och luftfiltrets skick. Se felsökningstabellen i manualen.

Vilka skyddsutrustningar krävs för att använda maskinen?

Bär skyddsglasögon, hörselskydd, arbetshandskar, skyddsskor och långbyxor. Fäst långt hår.

Hur rengör man vibrationsplattan?

Rengör efter varje användning med en trasa. Använd inte högtryckstvätt. Rengör kylflänsarna och ta bort ackumulerad smuts.

Hur länge kan maskinen förvaras innan bränslet måste tömmas?

Om maskinen inte används under mer än 30 dagar, töm bränsletanken helt för att undvika att förgasaren blir igensatt.

BRUKSANVISNING VS1000 SCHEPPACH

Förklaring av symbolerna på Produkten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

Läs och fäll instruktsmanualen och sakerhetsanvisingarna före idriftingning!	Fastsurmingspunkten används für att säkra maskinen under transporten.
Använd skyddsglasögon!	Det är forbjudet att avlågsna och att ta bort maskinens skydds- och sakerhetsanordningar.
Använd hörskelkydd!	Grip inte in i roterande delar. Handskador om du fastnar med handen i en roterande rem. Montera alltid remskyddet.
Använd arbetshandskar.	Öppen laga eller römning är strängt forbjudet i:närhen av apparaten!
Använd skyddsskor.	Het yta! Det finns risk für brännskador vid beröring. Service-, underhälls- och rengöringsarbenen fär utföras endast med avständ motor.
Utsätt inte apparaten für regn.	Varning für varma delar. Sakerställ att tillräckligt sakerhetsavstand hlalls till andra personer. Häll obehöriga personer borta från apparaten.
Lyftpunkt)där maskinen kan fästas på ett säkert sätt, t.ex.;när den skalastas på ett Transportfordon.	När motorn startas genereras gnis-tor. Dessa kan antända brännbara gaser som finns i:närhen.

	Risk für Förderning! Använd apparaten endast utomhus och aldrig i stängda eller)dàligt ventilerade rum.	←	- Choke låst - Bensinkran öppen
	Viktigt: Stång av motorn innan brännle fylls på. Fyll inte på under pàgående drift.		Varvtalsspak
	Stång av motorn och dra av tändstiftskontakten frän tändstiftet före alla rengörings- och underhällsarbeten. Var mycket försiktig;när du hanterar bränslen och smörjmedel!		Kontroll av oljenivân.
108dB	Garanterad ljudeffektnivåfor apparaten.	FARA!	Signalord for att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till livshotande aller allvarlig persorskada.
ON/OFF Till-/Frän-brytare WARNING!			Signalord for att känneteckna en tänkbart farlig situation som, om den inte undviks, kan leda till allvarlig persorskada.
CE	Produkten uppyller kraven i gällande europeiska direktiv.	FÖRSIKTIGT!	Signalord for att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till en mindre eller mättlig persorskada.
ΔΔ	Produkten uppyller kraven i gällande serbiska direktiv.	ANVISNING	Signalord for att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till materiella skador på maskinen aller egendom/innehav.
	Ienna driftmanual har vi försett ställen som berör din sakerhet med donna symbol.

Innehållsförteckning: Sida:

1. Inledning 283
2. Apparatbeskrivning (bild 1). 283
3. Leveransomfång (bild 2) 283
4. Avsedd användning 283
5. Allmänna säkerhetsanvisningar 284
6. Tekniska specifikationer 286
7. Uppackning 287
8. Konstruktion 287
9. Före idrifttagning 288
10. Idrifttagning 289
11. Rengöring och underhåll 291
12. Transportera och lyfta maskinen 293
13. Förvaring 294
14. Avfallshantering och återvinning 294
15. Felsökning 295
16. Försäkran om överensstämmelse 437

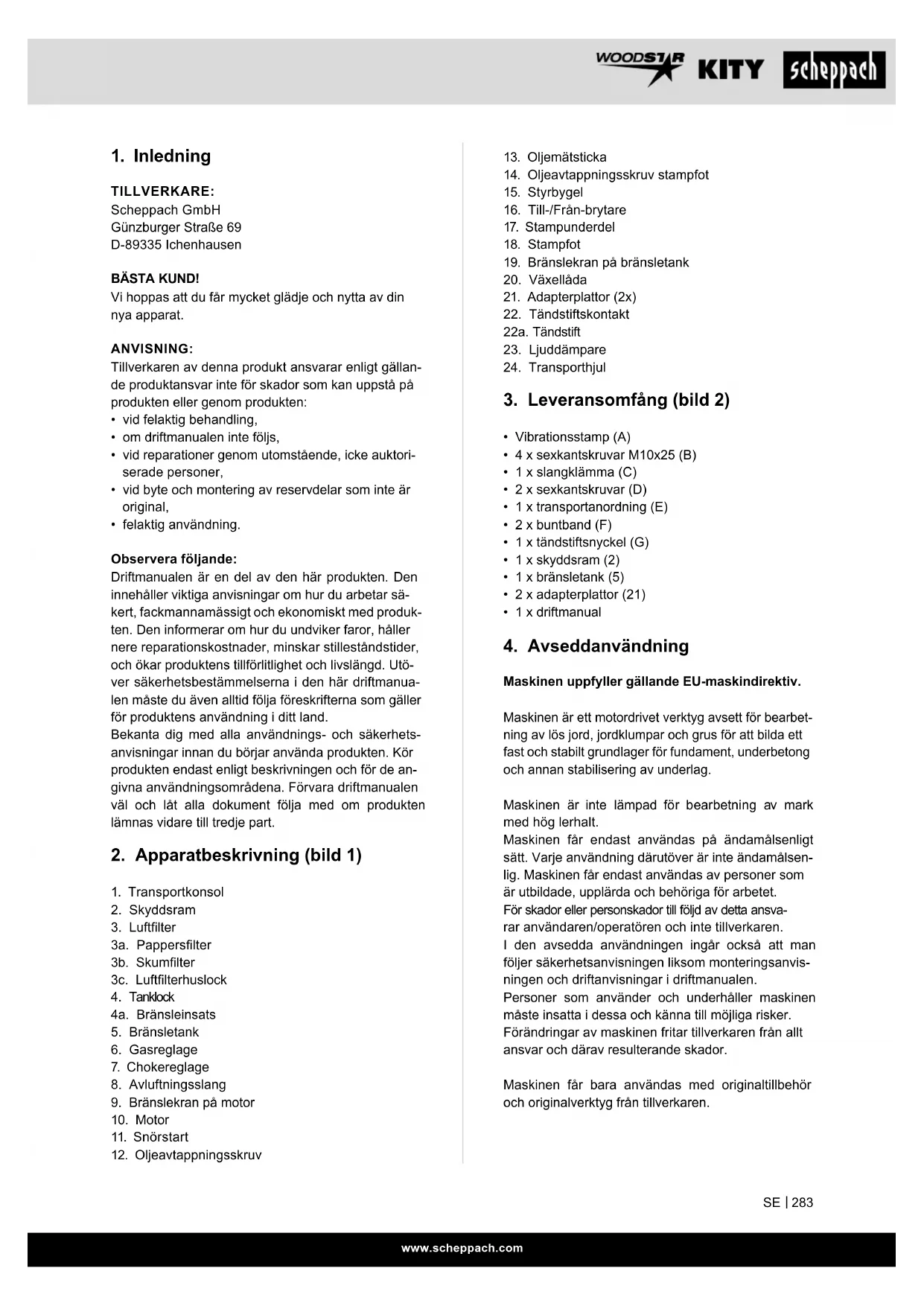

1. Inledning

TILLVERKARE:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya apparat.

ANVISNING:

Tillverkaren av denna produkt ansvarar enligt gällande produktsäkerhetslagstiftning inte för skador som kan uppstå på produkten eller genom produkten:

• vid felaktig behandling,
• om driftmanualen inte följs,
• vid reparationer genom utomstående, icke auktoriserade personer,
• vid byte och montering av reservdelar som inte är original,
• felaktig användning.

Observera följande:

Driftmanualen är en del av den här produkten. Den innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med produkten. Den informerar om hur du undviker faror, håller nere reparationskostnader, minskar stilleståndstider och ökar produktens tillförlitlighet och livslängd. Utöver säkerhetsbestämmelserna i den här driftmanualen måste du även alltid följa föreskrifterna som gäller för produktens användning i ditt land.

Bekanta dig med alla användnings- och säkerhetsanvisningar innan du börjar använda produkten. Kör produkten endast enligt beskrivningen och för de angivna användningsområdena. Förvara driftmanualen väl och låt alla dokument följa med om produkten lämnas vidare till tredje part.

2. Apparatbeskrivning (bild 1)

1. Transportkonsol
2. Skyddsram
3. Luftfilter 3a. Pappersfilter 3b. Skumfilter 3c. Luftfilterhuslock
4. Tanklock 4a. Bränsleinsats
5. Bränsletank
6. Gasreglage
7. Chokereglage
8. Avluftningsslang
9. Bränslekran på motor
10. Motor
11. Snörstart
12. Oljeavtappningsskruv
13. Oljemätsticka
14. Oljeavtappningsskruv stampfot
15. Styrbygel
16. Till-/Frän-brytare
17. Stampunderdel
18. Stampfot
19. Branslekran på bransletank
20. Växellåda
21. Adapterplattor (2x)
22. Tändstiftskontakt 22a. Tändstift
23. Ljuddampare
24. Transporthul

3. Leveransomfattning (bild 2)

Vibrationsstamp (A) - 4 x sexkantskruvar M10x25 (B) - 1 x slangklämma (C) - 2 x sexkantskruvar (D) - 1 x transportanordning (E) - 2 x buntband (F) - 1 x tändstiftsnyckel (G) - 1 x skyddsram (2) - 1 x bränsletank (5) - 2 x adapterplattor (21) - 1 x driftmanual

4. Avsedd användning

Maskinen uppfyller gällande EU-maskindirektiv.

Maskinen är ett motordrivet verktyg avsett för bearbetning av lös jord, jordklumpar och grus för att bilda ett fast och stabilt grundlager för fundament, underbetong och annan stabilisering av underlag.

Maskinen är inte lämplig för bearbetning av mark med hög lerhalt.

Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. Maskinen får endast användas av personer som är utbildade, upplärda och behöriga för arbetet.

För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningarna i driftmanualen.

Personer som använder och underhåller maskinen måste vara insatta i dessa och känna till möjliga risker.

Förändringar av maskinen fritar tillverkaren från allt ansvar och där av resulterande skador.

Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.

Observera att våra apparater inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

5. Allmänna säkerhetsanvisningar

Dessutom innehåller bruksanvisningen andra viktiga avsnitt som markeras med ordet "VARNING!".

Obs!

Vid användning av apparater måste vissa säkerhetsåtgärder följas för att undvika personskador och sakskador. Läs därför noga igenom driftmanualen/säkerhetsanvisningarna. Om du lämnar över apparaten till någon annan person, lämna då även över driftmanualen/säkerhetsanvisningarna. Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa manualen och säkerhetsanvisningarna.

FARA

Underlåtenhet att följa dessa instruktioner innebär högsta fara för liv eller risken för livshotande skador.

VARNING

Underlåtenhet att följa dessa instruktioner innebär fara för liv eller risk för svåra skador.

FÖRSIKTIGT

Underlåtenhet att följa dessa instruktioner kan leda till små till måttliga skador.

ANVISNING!

Underlåtenhet att följa denna instruktion medför risk för skador på motorn eller annan egendom.

Lär känna din maskin. - Läs genom driftmanualen uppmärksamt och försäkra dig om att du förstår innehållet samt alla dekaler som har monterats på maskinen. - Informera dig om användningsområdet samt maskinens begränsningar och speciella riskkällor. - Säkerställ att du kan alla manöverelement och deras funktion. - Säkerställ att du vet hur maskinen stoppas och manöverelementen snabbt deaktiveras. - Försök inte att använda maskinen utan att känna till funktionssätten och underhållskraven för motorn och hur person- och/eller sakskador ska undvikas. - Håll andra personer (särskilt barn) borta från arbetsområdet.

Arbetsområde

• Starta eller använd aldrig maskinen i ett slutet eller dåligt ventilerat utrymme. Avgaserna är farliga eftersom de är luktfria och innehåller den livshotande gasen kolmonoxid. Använd bara maskinen på välventilerade platser utomhus.
• Använd aldrig maskinen vid bristande sikt eller dåliga ljusförhållanden.
• Säkerställ att gropens väggar är stabila och inte rasar på grund av vibration. Risk för fall och välvning!
• Säkerställ att områden som ska packas inte innehåller elkablar, gas- eller vattenledningar som kan skadas av vibrationerna.
• Var försiktig när du arbetar nära oskyddade öppningar eller bygggropar.
• Arbeta inte med maskinen i regn, ösregn och särskilt inte när det finns risk för blixtnedslag.
• Var uppmärksam på ojämna underlag och att du står stadigt under arbeten i dåligt väder.
• Maskinen ska bara användas på byggarbetsplatser där arbetsförhållandena på byggplatsen gör det möjligt att använda maskinen på lämpligt sätt. Ta särskild hänsyn till:
• Stabilitetsförutsättningarna
• Markens beskaffenhet och bärförmåga - Körgångens bredd
• Förhållandet mellan höjd och bredd mellan hinder och kanter som ska köras över (t.ex. gällande förbandbredd, trottoarkanthöjd, dikesdjup).
• Maskinens lutningsvinkel och förutsättningar på byggarbetsplatsen som har en negativ inverkan på stabiliteten (t.ex. trottoarkanthöjd, dynamiska effekter).
• Var uppmärksam på särskilda faror under arbetet, t.ex.:

- Följ användarlandets arbetsföreskrifter. - Håll avstånd till elektriska luftledningar. - Var uppmärksam på ångor och damm under arbeten i tunnlar. - Var uppmärksam på speciella faror under arbeten i förorenade områden.

Personsäkerhet

• Använd inte maskinen om du har intagit droger, alkohol eller medicin som påverkar din förmåga att använda maskinen korrekt.
• Använd lämplig klädsel. Ha på dig långbyxor och handskar. Bär säkerhetsskor med stålhätta, stålsula och greppande profil.
• Bär hörselskydd och skyddsglasögon under arbetet. Använd andningsmask vid dammalstrande arbeten.
• Använd inte lös klädsel, korta byxor eller smycken av något slag. Bind upp långt hår så att det inte när längre än till axlarna. Håll ditt hår, dina kläder och handskar på avstånd från rörliga delar. Löst sittande kläder, smycken och långt hår kan fångas in av rörliga delar.
• Låt befintliga skyddskåpor sitta kvar och se till att de är funktionsdugliga.
• Säkerställ att alla muttrar, skruvar etc. är ordentligt åtdragna.
• Använd aldrig maskinen när den är i behov av reparation eller i dåligt mekaniskt skick. Byt ut skadade eller förstörda delar och komplettera med delar som saknas före användning.
• Användaren måste vara minst 18 år gammal. Lärlingar måste vara minst 16 år och får endast arbeta på maskinen under uppsikt.
• Alla operatörer måste ha fått lämplig utbildning i maskinens användning, inställning och manövrering.
• Kontrollera maskinen beträffande bensinläckage.
• Håll maskinen funktionsduglig. Använd inte maskinen om motorn inte kan sättas på och av med den avsedda knappen.
• En maskin som drivs med bensin och inte går att styra via motorbrytaren är farlig och måste bytas ut.
• Vänj dig vid att kontrollera att skruvmejslar och nycklar har avlägsnats från området runt maskinen, innan du startar maskinen. En skruvmejsel eller nyckel som sitter kvar i en roterande maskindel kan orsaka personskador.
• Var uppmärksam, tänk på vad du gör och använd ditt sunda förnuft när du arbetar med maskinen. Överansträng dig inte.
• Använd inte maskinen när du är barfota, bär sandaler eller liknande lätta skor. Använd arbetskyddsskor som skyddar dina fötter och förbättrar din stabilitet på hala ytor.
• Var alltid noga med god stabilitet och jämnvikt. Då kan du kontrollera maskinen på ett bättre sätt i oväntade situationer.
• Undvik oavsiktliga starter med maskinen. Säkerställ att motorbrytaren är avstängd innan du transporterar maskinen eller utför underhållsarbete på den. Transport eller underhållsarbeten på maskinen kan leda till olyckor om omkopplaren står i läge På.
• Det finns risk för klämskador vid olika ställen på maskinen på grund av rörliga eller roterande komponenter. Håll händer och fötter borta från plattan. Var koncentrerad under arbetet och se alltid till att du står stadigt. Bär säkerhetsskor!
• Säkerställ att både maskinen och användaren står stadigt på ett plant underlag när arbetet påbörjas och att maskinen inte välter, glider eller faller under arbetet.

Säkerhet vid hantering av bensin

• Bensin är mycket lättantändlig och gaserna kan explodera om de antänds.
• Vidta säkerhetsåtgärder vid hantering av bensin för att minska risken för att få skador.
• Använd en lämplig bensindunk när du fyller på eller tappar av bränsletanken.
• Utför dessa arbeten på väl ventilerade platser utomhus.
• Rök inte. Låt inga gnistor, öppna lågor eller andra brandkällor hamna i närheten när du fyller på bensin eller arbetar med maskinen.
• Fyll aldrig på bränsletanken inomhus. Håll jordade, elektriskt ledande föremål som verktyg borta från fristående elektrisk utrustning och ledningar, för att undvika gnistbildning eller att ljusbågar bildas. Det kan leda till att bensingaser antänds.
• Stäng alltid av motorn och låt den svalna innan du fyller på bränsletanken. Ta aldrig av bränsletankens lock eller fyll på bensin när motorn är igång eller fortfarande är varm.
• Använd inte maskinen om du vet att det föreligger läckage i bensinsystemet. Skruva upp tanklocket långsamt för att släppa ut eventuellt tryck i bränsletanken. Fyll inte på för mycket i bränsletanken (bensinnivån bör aldrig ligga över den markerade maxgränsen). Stäng bränsletanken igen ordentligt med tanklocket och torka upp eventuell utspilld bensin.
• Använd aldrig maskinen om tanklocket inte är ordentligt påskruvat. Undvik antändningskällor i närheten av utspilld bensin. Försök inte starta maskinen om du har spillt ut bensin. Ta bort maskinen från området där bensin spillts ut och förhindra att antändningskällor bildas tills bensingaserna har avdunstat.
• Förvara alltid bensin i behållare som är tillverkade särskilt för detta ändamål. Lagra bensin på en sval, väl ventilerad plats långt ifrån gnistor och öppna lågor och andra antändningskällor. Förvara aldrig bensin eller maskinen med fylld bränsletank i en byggnad där bensingaser kan komma i kontakt med gnistor, öppna lågor eller andra antändningskällor som varmvattenpannor, ugnar, klädtorkare och liknande.
• Låt motorn svalna innan du förvarar maskinen i ett slutet utrymme.

Användning och skötsel av maskinen

• Maskinen får aldrig lyftas eller bäras medan motorn är igång.
• Var försiktig när du hanterar maskinen.
• Använd rätt maskin för ditt användningsområde. Den rätta maskinen utför de arbeten som den är konstruerad för bättre och säkrare.
• Ändra inte inställningen av motorns varvtalsreglering och överskrid den inte. Varvtalsregulatorn kontrollerar motorns maxhastighet med maximal säkerhet.
• Låt inte motorn gå på höga varvtal när du inte komprimerar.
• Håll händer och fötter borta från roterande delar.
• Undvik kontakt med het bensin, olja, avgaser och heta ytor. Rör inte vid motorn eller avgasdämparen. Dessa delar blir särskilt heta under användningen. De fortsätter att vara heta även en stund efter att maskinen stängts av.
• Låt motorn svalna innan underhållsarbete eller inställning utförs.
• Stäng genast av motorn om maskinen börjar ge ifrån sig ovanliga ljud eller vibrationer, dra ut tändstiftskabeln och sök efter orsaken. Ovanliga ljud eller vibrationer är vanligtvis ett tecken på fel.
• Använd endast påbyggnads- och tillbehörsdelar som är tillåtna av tillverkaren. Om detta ignoreras kan personskador bli följden.
• Underhåll maskinen. Kontrollera beträffande felriktning eller blockering av rörliga delar, skador på delar och andra tillstånd som kan försämra maskinens funktion. Låt reparera maskinen före all fortsatt användning om du konstaterar skador. Många olyckor är resultatet av en dåligt underhållen utrustning.
• Håll motor och avgasdämpare fria från gräs, blad, alltför mycket smörjmedel eller kolavlagringar för att minska risken för en brand.
• Häll eller spruta aldrig vatten eller någon annan vätska över maskinen.
• Håll handtagen torra, rena och fria från skräp.
• Rengör maskinen efter varje användning. Följ gällande avfallshanteringsriktlinjer för bensin, olja etc för att skydda miljön.
• Förvara den avstängda maskinen utom räckhåll för barn och låt inte någon som inte är insatt i hur maskinen fungerar eller inte har läst igenom bruksanvisningen få använda maskinen. I händerna på okunniga användare kan maskinen vara farlig.
• Säkerställ att maskinen inte välter, glider, rullar eller faller när den inte används.

Service

• Stäng av motorn före rengöring, reparation, inspektion eller inställningsarbeten och säkerställ att alla rörliga delar står stilla.
• Se alltid till att motorbrytaren befinner sig i "OFF"-läget. Dra ut tändstiftskabeln och håll den borta från tändstiftet för att undvika en oavsiktlig start.
• Låt en behörig medarbetare utföra underhåll på maskinen. Använd endast originalreservdelar. Detta säkerställer att maskinen förblir säker.

Ytterligare säkerhetsanvisningar

• Håll händer, fingrar och fötter borta från bottenplattan för att undvika personskador.
• Håll ordentligt fast i maskinens handtag med båda händerna.
• Stanna alltid bakom maskinen när du använder den; gå eller stå aldrig framför maskinen när motorn är igång.
• Lägg aldrig verktyg eller andra föremål under maskinen. Om maskinen kör emot ett främmande objekt, stanna motorn, dra ut tändstiftet och kontrollera maskinen beträffande skador; reparera skadorna innan du startar om maskinen och använder den.
• Överbelasta inte maskinen genom att komprimera för djupt eller för snabbt.
• Använd inte maskinen i höga hastigheter på hårda eller hala ytor.
• Var särskilt försiktig när du använder maskinen på grusbäddar, -vägar eller gator eller korsar dessa.
• Se upp för dolda faror eller trafik. Transportera inga personer på maskinen.
• Lämna aldrig arbetsplatsen och lämna aldrig maskinen obevakad medan motorn är igång.
• Stanna alltid maskinen om arbetet avbryts eller om du går från en plats till en annan.
• Håll dig en bit bort från dikeskanter och undvik arbetssätt som kan göra att maskinen välter. Gå försiktigt uppför backar i en rak linje i sluttningar för att undvika att maskinen välter över dig.
• Ställ alltid maskinen på en fast och jämn yta och stäng av maskinen.
• Begränsa arbetstiden vid maskinen och ta regelbundna pauser för att minska vibrationsbelastningar och låta dina händer vila. Minska den hastighet och kraftutövning med vilka du utför upprepade rörelser.

Kvarstående risker

Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.
• Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom bruksanvisningen beaktas i sin helhet.
• Undvik tillfällig idrifttagning av maskinen.
• Använd det insatsverktyg som rekommenderas i denna driftmanual. Då får du en maskin som ger maximal effekt.
• Håll händerna borta från arbetsområdet när maskinen är i drift.

6. Tekniska specifikationer

Mått B x T x H: 480 x 780 x 1150 mm. Stampplatta L x B: 345 x 285 mm. Stampplattans slag: 40-66 mm. Slaghastighet: 450-650/min. Centrifugalkraft: 10 kN. Motortyp: 1 cylinder/fyrtakt. Max. motoreffekt: 4.1 kW. Slagvolym: 196 ccm. Varvtal max: 3600/min. Bränsle: 95-oktanig E10-bensin. Bränsletankens innehåll: 2,8 l. Motoroljemängd: 0,6 l. Motorolja: SAE 10 W-30 / SAE 10 W-40. Stampsystem smörjning: SAE 10 W-30. Mängden olja som ryms i stampsystemet: 0,8 l. CO-utsläpp: 811,46 g/kWh. Tändstift: F7RTC

Elektrodavstånd: 0,7-0,8 mm

Vikt: 78 kg

Med förbehåll för tekniska ändringar!

Buller och vibration

Bullervärden har fastställts i enlighet med EN ISO 3744. Totalvärdena vibrationer (vektorsumma i tre riktningar) fastställda enligt EN500-4.

Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB bör du använda ett passande hörselskydd.

Typvärden buller

Ljudeffektnivå LwA 108 dB

Ljudtrycksnivå L. 87,45 dB

Osäkerhet Kwa/0A 3 dB

Typvärden vibrationer

Vibration höger handtag a 30,61 m/s2

Vibration vänster handtag a_h 29,37 m/s²

De angivna ljudnivåerna har uppmätts med hjälp av ett standardiserat testförfarande och kan användas för att jämföra verktyg med varandra.

Dessutom är dessa värden lämpliga för att i förväg uppskatta användarnas spänningar och belastningar orsakade av ljud.

Varning! De verkliga vibrationsvärdena kan avvika från det angivna beroende på hur du använder maskinen. Vidta åtgärder för att skydda dig mot buller.

Ta då hänsyn till hela arbetsförloppet, alltså även tidpunkter när verktyget arbetar utan last eller är avstängt.

Lämpliga åtgärder inbegriper bland annat att verktyget underhålls och servas regelbundet, att insatsverktygen påminns regelbundet och att arbetsförloppen planeras väl.

Varning!

Vid längre arbeten kan vibrationer i händerna på användaren orsaka cirkulationsrubbningar (Raynauds syndrom).

Raynauds syndrom är en kärlsjukdom i vilken de små blodkärlen i fingrar och tår krampar. De drabbade områdena förses inte längre med tillräckligt med blod och blir därför mycket bleka. Den frekventa användningen av vibrerande apparater kan orsaka nervskador hos personer vars blodflöde är nedsatt (t.ex. diabetiker, rökare).

Om du märker ovanliga funktionsstörningar, avbryt arbetet och kontakta läkare.

Observera följande försiktighetsåtgärder för att minska riskerna:

• Håll kroppen och särskilt händerna varma i kallt väder.
• Ta regelbundna pauser när du flyttar händerna för att främja blodcirkulationen.
• Säkerställ lägsta möjliga vibrationer hos maskinen genom regelbundet underhåll och se till att delarna sitter fast ordentligt.

7. Uppackning

1. Öppna förpackningen och ta ut apparaten försiktigt.
2. Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringarna. Ta bort transportsäkringarna med en 10 mm U-nyckel (ingår inte i leveransomfånget).
3. Kontrollera att leveransomfånget är fullständigt.
4. Kontrollera apparaten och tillbehör beträffande transportskador. Vid reklamationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.
5. Om möjligt, förvara förpackningen fram till utgången av garantiperioden.
6. Bekanta dig med apparaten innan bruk med hjälp av driftmanualen.
7. Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
8. Ange våra artikelnummer och apparattyp samt tillverkningsår vid beställning.

△FARA

Apparaten och förpackningsmaterialet är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

8. Konstruktion

VARNING!

Risk för personskador och materiella skador!

Användning av felaktiga reservdelar och tillbehör kan leda till personskador och materiella skador. Delarna kan lossna och slungas iväg. Dessutom kan de försämra maskinens kapacitet.

• Använd endast tillverkarens reserv- och tillbehörsdelar i originalutförande. Originaldelar och tillbehör hittar du hos din fackhandlare.
• Om detta ignoreras kan maskinens kapacitet försämras, skador uppstå och delar eventuellt lossna.
• Om detta ignoreras upphör tillverkarens garanti att gälla.

ANVISNING!

På grund av den höga maskinvikten rekommenderar vi att monteringen utförs av minst två personer.

Vissa delar är demonterade vid leverans. Följande behövs för monteringen:

13 mm U-nyckel (montering bränsletank) - Spetstång (montering bränsletank)

16 mm U-nyckel (montering skyddsram och adapterplattor) - 8 mm U-nyckel (montering gasreglage) 10 mm U-nyckel (montering gasreglage)

Monteringsverktygen ingår inte i leveransomfånget.

8.1 Montera skyddsramen (2) (bild 3)

1. Ta först bort de fyra sexkantskruvarna M10x25 (B), fjäderbrickorna och brickorna från adapterplattorna (21) på båda sidorna.
2. Montera skyddsramen (2) med fyra sexkantskruvar M10x25 (B), fjäderbrickorna och brickorna på adapterplattornas båda sidor (21).
3. Dra åt sexkantskruvarna (B) ordentligt med en U-nyckel nyckelvidd 16.

8.2 Montera bränsletanken (5) (bild 4, 5)

1. Montera bränsletanken (5) på skyddsramens (2) monteringsplattor med två sexkantskruvar (D), två M8-brickor och två M8-låsmuttrar.
2. Dra åt sexkantskruvarna (D) ordentligt med en U-nyckel nyckelvidd 13.
3. Sätt bensinslangen på bränsletankens (19) bränslekran. Fixera bensinslangen med slangklämman (C) så att slangen inte glider av. Använd en spetstång till detta.

8.3 Montera gasreglaget (6) (bild 2, 6)

1. Montera gasreglaget (6) på skyddsramen (2) med fästklämman, två M6x30 sexkantskruvar och två självlåsande M6-muttrar.
2. Dra åt sexkantskruvarna och muttrarna ordentligt med en 10 mm U-nyckel och en 8 mm U-nyckel.
3. Fixera gaskabeln på skyddsramen (2) med medföljande buntband (F).

9. Före idrifttagning

OBSI

Montera klart hela maskinen före idrifttagning!

VARNING!

Hälsorisk!

Att inandas bensin-/smörjoljeångor och avgaser kan leda till allvarliga skador för hälsan, medvetslöshet och i extrema fall till döden.

• Andas inte in bensinångor/smörjoljeångor eller avgaser.
• Maskinen får bara användas utomhus.

ANVISNING!

Apparatskada

Om maskinen drivs utan eller med för lite motor- och växellådsolja kan detta leda till skador på motorn.

Fyll på bensin och olja före idrifttagningen. Maskinen levereras utan motor- och växellådsolja.

ANVISNING!

Miljöskador!

Utläckande olja kan smutsa ner miljön långsiktigt. Vätskan är mycket giftig och kan snabbt leda till förorening av vattnet.

Fyll bara på olja på jämna, fasta ytor. Använd en påfyllningsstos eller tratt. Samla upp avtappad olja i ett lämpligt kärl. Torka upp utspilld olja noggrant och avfallshantera trasorna enligt lokala föreskrifter. Avfallshantera olja enligt lokala föreskrifter.

ANVISNING!

Risk för skador!

Används felaktigt lagrade eller om motorbränslen inte har tömts ut kan förgasaren sättas igen eller motordriften påverkas negativt.

• Häll överblivet bränsle i en lufttät behållare och förvara den i ett mörkt, svalt utrymme.

Brand- och explosionsrisk!

Bränsle kan antändas vid påfyllning och eventuellt explodera. Detta leder till allvarliga brännskador eller dödsfall.

• Stäng av motorn och låt den kylas av.
• Håll värme, lågor och gnistor borta. -Fyll bara på bränsle utomhus. Tanka inte maskinen när den står på ett transportfordon. -Bär skyddshandskar.
• Undvik hud- och ögonkontakt.
• Maskinen måste stå minst 3 meter från bränslepåfyllningsstället när den startas.

Anvisning: Använd ett bränslefilter (4a). Bränslefilterinsatsen (4a) är en filterkopp som sitter direkt under tanklocket (4) och filtrerar allt påfyllt bränsle.

1. Rengör runt påfyllningsområdet. Smuts i bränsletanken (5) orsakar driftstörningar.
2. Öppna tanklocket (4) försiktigt så att eventuellt övertryck kan reduceras.
3. Fyll bränsletanken (5) med bensin (Super E10) med hjälp av en tratt (ingår inte i leveransomfånget). Använd bränslefilterinsats (4a). Tänk på den maximala påfyllningsmängden på 2,8 liter. Fyll försiktigt på bensinen upp till påfyllningsstösens underkant.
4. Skruva på tanklocket (4) igen. Se till att tanklocket (4) sluter till ordentligt.
5. Rengör tanklocket (4) och området runt det.
6. Kontrollera bränsletanken (5) och bränsleledningarna beträffande otätheter.
7. Flytta dig minst tre meter från tankningsplatsen innan du startar motorn (10).
8. Använd inte redan använd bensin eller smutsig bensin. Se till att smuts och vatten inte hamnar i bränsletanken (5).

9.2 Fylla på motorolja (bild 8, 9)

Obs!

Maskinen levereras utan motorolja. Därför måste olja fyllas på före idrifttagning. Använd olja för olika kvaliteter (SAE 10W-30 eller SAE 10W-40) (beroende på användningstemperatur).

Anvisning: Kontrollera oljenivån regelbundet före varje idrifttagning. För låg oljenivå kan skada motorn.

1. Ställ maskinen på en jämn, plan yta.
2. Skruva ut oljemätstickan (13).
3. Fyll tanken med motorolja med hjälp av en tratt (ingår inte i leveransomfånget). Tänk på max. påfyllningsmängden på 600 ml. Fyll försiktigt på oljan upp till påfyllningsstosens underkant.
4. Torka av oljemätstickan (13) med en ren, luddfri trasa.
5. För in oljemätstickan (13) igen och kontrollera oljenivån utan att skruva tillbaka oljemätstickan (13).
6. Oljenivån måste ligga inom den mellersta markeringen på oljemätstickan (13).
7. Fyll på till den rekommenderade mängden olja om oljenivån är för låg (max. 600 ml).
8. Skruva sedan in oljemätstickan (13) igen.

9.3 Smörja stampsystemet (bild 10)

Maskinens vibrationer fördelar smörjoljan i hela stampsystemet. När maskinen är i drift kommer oljan in i vevhuset från maskinens botten genom kolvens borrade hål.

Oljenivån i stampsystemet måste alltid hållas på rätt nivå för att säkerställa en effektiv stampning.

Anmärkning: Om maskinen har transporterats eller bara använts i horisontellt läge måste den stå i upprätt läge i 15 minuter innan oljenivån kan kontrolleras. Då hinner oljan sätta sig och mätresultatet blir mer exakt.

1. Ställ maskinen på en jämn, plan yta. Luta maskinen så att den bildar en rät vinkel mot marken.
2. Ta bort smuts i området runt stampfotens (14) synglas för oljeavtappningsskruven.
3. Kontrollera oljenivån genom stampfotens (14) synglas för oljeavtappningsskruven. Stampsystemets smörjning är OK när oljesynglaset visar på ungefär 1/2-3/4 fullt.
4. Om ingen olja syns måste du fylla på olja.
5. Luta maskinen framåt tills den står på transporthjulet (24).
6. Ta bort oljeavtappningsskruven (14) med hjälp av en 24 mm hylsnyckel och en spärrnyckel (ingår inte i leveransomfånget).
7. Fyll på olja med hjälp av en tratt (ingår inte i leveransomfånget). Tänk på max. påfyllningsmängd på 800 ml. Använd olja för olika kvaliteter (SAE 10W-30 eller SAE 10W-40) (beroende på användningstemperatur).
8. Skruva sedan tillbaka stampfotens (14) oljeavtappningsskruv. Dra åt stampfotens (14) oljeavtappningsskruv med 9 Nm (6 ft-lbs.) vridmoment.
9. Ställ maskinen upprätt igen.

ANVISNING: Fyll inte stampsystemet med för mycket olja. En för hög oljenivå kan leda till att stampsystemet spärras hydrauliskt. Detta kan resultera i felaktig funktion och skador på motorkopplingen, stampsystemet och stampfoten.

9.4 Stampfot (18) (bild 1)

Varje gång en ny maskin ska börja användas, eller efter att en ny stampfot (18) har monterats, måste samtliga fästskruvar dras åt med en 19 mm U-nyckel (ingår inte i leveransomfånget). Om du använder en momentnyckel (ingår inte i leveransomfånget) ska åtdragningsmomentet vara 86 Nm.

10. Idrifttagning

OBS!

Läs säkerhetsanvisningarna noga.

10.1 Förberedelser

Ställ maskinen upprätt på en fast, jämn yta för att säkerställa att motorn (10) kan smörjas på ett korrekt sätt.

Kontroll före användning

• Kontrollera alla sidor av motorn beträffande olje- eller bensinläckage.
• Kontrollera motoroljenivån.
• Kontrollera bränslenivån - bränsletanken ska vara minst halvfull.
• Kontrollera luftfiltrets skick.
• Kontrollera bränsleledningarnas skick.
• Var observant på tecken på skador.
• Kontrollera att alla skyddskåpor är monterade och att alla skruvar, muttrar och bultar är åtdragna.
• Kontrollera att de yttre skruvförbanden sitter fast ordentligt.
• Kontrollera att maskinen står på fast, jämnt och stabilt underlag så att den inte kan välta. Risk för personskador och att maskinen välter!
• Kontrollera platsen. Starta inte maskinen när den står på hårda ytor som asfalt och betong. Undvik platser med fördjupningar eller hål (t.ex. vattenpölar). På hala, våta ytor finns det halkrisk!

10.2 Till-/Från-brytare (16) (bild 11)

Strömbrytaren (16) aktiverar och inaktiverar tändsystemet. Strömbrytaren (16) måste stå i läget ON för att motorn (10) ska vara igång.

Motorn (10) stannar om strömbrytaren (16) flyttas till läget OFF.

10.3 Gasreglage (6) (bild 1, 6, 14)

Gasreglaget (6) styr motorns (10) hastighet. När reglaget förs i de visade riktningarna går motorn (10) snabbare eller långsammare.

Snabbt =

Långsam/tomgång =

Anvisning:

Maskinen är konstruerad för ett varvtal på 4000 rpm. Med optimalt varvtal slår foten med 680 slag i minuten. Att öka gashastigheten över det fabriksinställda varvtalet ökar inte slaghastigheten och kan skada maskinen.

OBS!

När du startar motorn (10) ska du bara öppna choken (7) när gasreglaget (6) står på tomgång. I annat fall kan maskinen sättas i rörelse.

Starta maskinen långsamt från tomgångsläge till fullgasläge.

10.4 Starta motorn (10) (bild 11-14)

10.4.1 Kallstart

1. Ställ bränsletankens (19) bränslekran på ON.
2. Öppna bränslekranen på motorn (9) genom att flytta den åt höger.
3. Stäng choken (7) genom att skjuta den åt vänster.
4. Öppna gasreglaget (6) lite genom att trycka det något åt vänster.
5. Vrid strömbrytaren (16) på ON.
6. Dra lätt i snöret (11) tills du känner ett lätt motstånd och låt det rulla in igen.
7. Dra kraftigt i snöret (11) och låt det långsamt rulla in igen. Låt aldrig snöret (11) slå tillbaka av sig själv. Dra i snöret (11) flera gånger om det behövs tills motorn (10) startar.
8. Värm motorn (10) i några sekunder.
9. Ställ gasreglaget (6) på tomgång.
10. Flytta långsamt choken (7) åt höger så snart motorn (10) är igång.
11. Skjut gasreglaget (6) långsamt åt vänster för att arbeta.
12. Maskinen börjar arbeta.

10.4.2 Varmstart (bild 11-14)

1. Ställ bränsletankens (19) bränslekran på ON.
2. Öppna bränslekranen på motorn (9) genom att flytta den åt höger.
3. Öppna choken (7) genom att skjuta den åt höger.
4. Ställ gasreglaget (6) åt höger i tomgångsläget.
5. Vrid strömbrytaren (16) på ON.
6. Dra kraftigt i snöret (11) och låt det långsamt rulla in igen. Låt aldrig snöret (11) smälla tillbaka av sig själv. Dra i snöret (11) flera gånger om det behövs tills motorn (10) startar.
7. Motorn (10) startar.
8. Skjut gasreglaget (6) långsamt åt vänster för att arbeta.
9. Maskinen börjar arbeta.

Om du behöver stänga av motorn (10) i en nödsituation vrider du strömbrytaren (16) på OFF.

Använd följande tillvägagångssätt under normala förhållanden:

1. Ställ gasreglaget (6) åt höger i tomgångsläget.
2. Vrid strömbrytaren (16) på OFF.
3. Ställ bränsletankens (19) bränslekran på OFF för att stänga den.
4. Stäng bränslekranen på motorn (9) genom att flytta den åt vänster.

FÖRSIKTIGT!

Använd inte choken (7) för att stänga av motorn (10). Det kan orsaka feltändning eller motorskador.

FÖRSIKTIGT!

Maskinen får inte lyftas eller flyttas till en annan plats medan den arbetar. Du kan förlora kontrollen över maskinen. Följ anvisningarna i kapitel 13.

10.6 Styra vibrationsstampen (bild 1)

• För bästa packning och för att stampfoten (18) ska slitas så lite som möjligt ska den ligga platt mot marken och inte vare sig på fram- eller bakkanten.
• Stampfoten (18) ska alltid stå parallellt med marken för att undvika extremt slitage på plattan.
• Styr maskinen med båda händerna på styrbygeln (15).
• Ställ dig bakom maskinen, gå långsamt och styr maskinen medan du förflyttar dig framåt i önskad riktning.
• Styr maskinen så att du inte kan klämmas mellan maskinen och faststående objekt.
• Gå alltid uppför när du arbetar i stigningar eller sluttningar. Operatören får inte stå i fallriktningen.
• Du måste använda säkerhetsskor om du arbetar med maskinen i ojämn terräng och när du packar löst material.
• Håll maskinen ren och torr.
• Stäng av maskinen, även under korta avbrott.
• Öppna gasreglaget (6) helt under arbetet för bästa effekt.
• Släpp inte under några omständigheter styrbygeln (15) under packningen.
• Låt maskinen själv röra sig framåt. Maskinen är konstruerad så att den själv rör sig framåt under packning. Dra styrbygeln (15) bakåt något så att den bakre delen av foten vidrör marken först om du vill skynda på framåtrörelsen. Tryck inte på maskinen. Försök inte förflytta maskinen framåt med muskelkraft.
• Om maskinen välter stänger du genast av motorn (10) (ställ strömbrytaren (16) på OFF). Ställ därefter upp maskinen igen eller lägg den på sidan så att motorn (10) är vänd uppåt. (Se transportläge bild 10.)

Anvisning: För att undvika motorskador får maskinen inte fortsätta köra när den ligger på sidan.

OBS!

Använd inte maskinen på betong eller på hårda, sammanpackade markytor. Då kan maskinen börja slå istället för att vibrera och detta orsakar skador på stampfoten (18) och motorn (10).

11. Rengöring och underhåll

OBS!

Stäng alltid av motorn (10) och dra ut tändstiftskontakten (22) inför rengöringsarbeten.

Efter varje användning måste cylinderkylflänsarna rengöras och smuts och stenar som samlats i maskinen tas bort.

OBS!

Använd inte högtryckstvätt för rengöring av maskinen. Vatten kan tränga in i tätade områden i maskinen och skada spindlar, kolvar, lager eller motorn (10). Högtryckstvättar förkortar drifttiden och försämrar manövreringsförmågan.

OBS!

Stäng alltid av motorn (10) och dra ut tändstiftskontakten (22) inför underhållsarbeten.

11.1 Underhållsplan

Följ denna maskin- och motorunderhållslista:

Underhällsplan
Kontroller vid service	Intervall
Lösa skruvar	Färe idrifttagning
Kontroll avseeende skador	Färe idrifttagning
Kontrolera bränslatken avseeende täthet	Färe idrifttagning
Rengör maskinen	Efter idrifttagning
Kontrolera kylflänsar	Efter 25 drifttimmar
Kontrolera tändstift	Efter 25 drifttimmar
Byt motorolja	Efter 50 drifttimmar
Kontrolera luftfilter	Efter 100 drifttimmar

Byt motorolja	After 100 drifttimmar
Byt tändstift	After 100 drifttimmar
Rengör sedimentbögare	After 100 drifttimmar
Byt olja i stampsystemet	After 300 drifttimmar
Rengör bröslefiltret	After 300 drifttimmar

11.2 Byt motorolja (bild 15)

ANVISNING!

Miljöskador!

Utläckande olja kan smutsa ner miljön långsiktigt. Vätskan är mycket giftig och kan snabbt leda till förorening av vattnet.

- Fyll bara på olja på jämna, fasta ytor. - Använd en påfyllningsstos eller tratt. - Samla upp avtappad olja i ett lämpligt kärl. - Torka upp utspilld olja noggrant och avfallshantera trasorna enligt lokala föreskrifter. - Avfallshantera olja enligt lokala föreskrifter.

Bytet av motorolja bör genomföras med driftsvarm och avstängd motor (10).

1. Ställ maskinen på en jämn, plan yta.
2. Placera en lämplig uppsamlingsbehållare (ingår inte i leveransomfånget) under oljeavtappningsskruven (12).
3. Använd en 10 mm U-nyckel (ingår inte i leveransomfånget) för att öppna oljeavtappningsskruven (12) och tappa ur motoroljan.
4. Dra åt oljeavtappningsskruven (12) igen när du har tappat ut all motorolja.
5. Vrid nu ut oljemätstickan (13) moturs.
6. Fyll på ny motorolja och kontrollera oljenivån (se 10.2).
7. Skruva sedan in oljemätstickan (13) medurs igen.

11.3 Underhåll luftfiltret (3) (bild 16)

FARA!

Brand- och explosionsrisk!

Bränsle kan antändas vid felaktig rengöring och eventuellt explodera. Detta leder till allvarliga brännskador eller dödsfall.

• Rengör luftfiltret genom att knacka ur det eller blås ur det med tryckluft.
• Rengör aldrig luftfiltret med bensin eller brännbara lösningsmedel.

ANVISNING!

Risk för skador!

Att använda motorn utan isatt filterelement kan leda till motorskador. - Låt aldrig motorn gå utan isatt luftfilterelement.

Ett smutsigt luftfilter reducerar motoreffekten eftersom förgasaren får för lite luft. Regelbunden kontroll är därför nödvändig.

Luftfiltret bör kontrolleras var 100:e drifttimme och rengöras vid behov.

1. Ta av luftfilterhuslocket (3c).
2. Ta ut luftfilterinsatsen och se efter om den har skador.
3. Byt ev. skadat element. Torka bort smuts från filterhusets insida med en ren, fuktig trasa. Se till att det inte hamnar smuts i öppningen.
4. Ta av skumfiltret (3b) från pappersfiltret (3a). Kontrollera det avseende skador och byt det vid behov. Rengör skumfiltret (3b) med en mild tvålösning.
5. Blås rent pappersfiltret (3a) inifrån och ut med tryckluft. Gnugga inte bort smuts från pappersfiltret (3a). Detta kan leda till skador.
6. Sätt tillbaka skumfiltret (3b) på pappersfiltret (3a).
7. Stäng luftfilterhuslocket (3c).

Kör aldrig motorn (10) utan eller med en skadad luftfilterinsats. Då kan smuts komma in i motorn (10) och allvarliga motorskador uppstå. Skador som då uppstår fritar tillverkaren från ansvar och användaren bär ensam ansvaret och risken.

11.4 Rengör/byt tändstift (22a) (bild 17, 18)

OBS: Byt endast tändstiftet när motorn är kall!

Kontrollera tändstiftet (22a) beträffande smuts för första gången efter 25 drifttimmar och rengör det med en kopparborste vid behov.

Därefter ska tändstiftet (22a) bytas var 100:e drifttimme eller vid behov.

1. Dra av tändstiftskontakten (22) och avlägsna eventuell smuts i tändstiftsområdet.
2. Vrid tändstiftet (22a) med den medföljande tändstiftsnyckeln (G) och kontrollera det.
3. Kontrollera isolatorn. Byt tändstiftet (22a) om det är skadat, t.ex. sprickor eller splitter.
4. Rengör tändstiftselektroderna med en trådborste.
5. Kontrollera avståndet mellan elektroderna och ställ in det med hjälp av ett bladmått (ingår inte i leveransomfånget). Tändstiftets (22a) elektroder måste ha rätt avstånd (0,7-0,8 mm) för att bibehålla motorns (10) kapacitet.
6. Skruva tillbaka tändstiftet (22a) för hand och dra åt det cirka 1/4 varv med tändstiftsnyckeln (G).
7. Sätt tändstiftskontakten (22) på tändstiftet (22a).

OBS!

Ett löst tändstift kan överhettas och skada motorn. Om du drar åt tändstiftet för hårt kan gängan i cylinderhuvudet skadas.

11.5 Smörja stämpelsystemet (bild 10)

Kontrollera oljenivån före varje idrifttagning.

Se 10.3 Smörja stämpelsystemet.

11.6 Byta stampsystemets olja (bild 10)

1. Ställ maskinen på en jämn, plan yta. Luta maskinen så att den bildar en rät vinkel mot marken.
2. Luta maskinen bakåt tills den ligger på styrbygeln (15).
3. Ställ en lämplig uppsamlingsbehållare (ingår inte i leveransomfånget) under maskinen.
4. Ta bort oljeavtappningsskruven (14) med hjälp av en 24 mm hylsnyckel och en spärrnyckel (ingår inte i leveransomfånget).
5. Tappa ur oljan i uppsamlingsbehållaren.
6. Ställ tillbaka maskinen i upprätt läge och luta den sedan framåt tills maskinen står på transporthjulet (24).
7. Fyll på olja med hjälp av en tratt (ingår inte i leveransomfånget). Tänk på max. påfyllningsmängd på 800 ml.
8. Skruva sedan tillbaka stampotens (14) oljeavtappningsskruv. Dra åt stampotens (14) oljeavtappningsskruv till 9 Nm (6 ft-lbs.) vridmoment.
9. Ställ maskinen upprätt igen.

11.7 Tappa ur bensin med en bensinutsugningspump (bild 19)

Vid lagring under en längre tid måste bensinen tappas ur.

VARNING!

Hälsorisk!

Att inandas bensin-/smörjoljeångor och avgaser kan leda till allvarliga skador för hälsan, medvetslöshet och i extrema fall till döden.

• Andas inte in bensinångor/smörjoljeångor eller avgaser.
• Töm ur bränsle utomhus.
• Stäng bränsletankens (19) bränslekran.
• Håll en uppsamlingsbehållare under bensinutsugningspumpens slang (ingår inte i leveransomfånget).
• Öppna tanklocket (4) försiktigt så att eventuellt övertryck kan reduceras. Ta av tanklocket (4).
• Ta bort bränslefilterinsatsen (4a).
• Skjut in bensinutsugningspumpens slang i bränsletanken (5) och tappa ur bensinen fullständigt med hjälp av bensinutsugningspumpen.
• Sätt in bränslefilterinsatsen (4a) igen.
• Skruva fast tanklocket (4) igen.
• För att säkerställa att ingen bensin finns kvar i förgasaren måste den återstående bensinen i förgasaren tömmas.

11.8 Rengöra bränslefilterinsatsen (4a) (bild 19)

Anvisning: Bränslefilterinsatsen (4a) är en filterkopp som sitter direkt under tanklocket (4) och filtrerar allt påfyllt bränsle.

1. Skruva på tanklocket (4).
2. Ta bort bränslefilterinsatsen (4a). Rengör den i icke-antändligt lösningsmedel eller lösningsmedel med hög flampunkt.
3. Sätt in bränslefilterinsatsen (4a) igen.
4. Skruva fast tanklocket (4) igen.

Uppge följande information om du har frågor:

• Uppgifter på maskinens typskylt
• Motoruppgifter på typskylten

Tänk på att om maskinen returneras till servicestationen för reparation måste maskinen av säkerhetsskäl vara tömd på olja och bränsle.

Reservdelar/tillbehör

Tändstift F7RTC - artikelnummer: 3904601090 / ET-pos. 16

Luftfilterinsats - artikelnummer: 3908301358 / ET-pos. 127

Transporthjul - artikelnummer: 3908301101 / ET-pos. 90

Serviceinformation

Tänk på att maskinens följande delar slits naturligt under användningen och att följande delar används som förbrukningsmaterial.

Slitdelar*: tändstift, luftfilterinsats, transporthjul

• Ingår inte obligatoriskt i leveransomfånget!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på förstasidan.

12. Transportera och lyfta maskinen

VARNING!

Skaderisk!

En oavsiktlig och oväntad start av maskinen kan leda till personskador.

1. Stäng av motorn (10) efter lastningen och dra av tändstiftskontakten (22) från tändstiftet (22a) när motorn (10) har svalnat.
2. Stäng motorns bränslekran (9) och bränsletankens bränslekran (19). Tanka inte maskinen när den står på ett transportfordon.
3. Maskinen kan genom sin egenvikt orsaka allvarliga klämskador.

VARNING!

Klämrisk!

Styrbygeln får inte användas för att lyfta maskinen.

• Produkten får bara lyftas i transportbygeln.
• Transportbygeln måste kontrolleras regelbundet avseende slitage, skada eller missbruk. En skadad transportbygel måste bytas omgående.

riangle Obs! Maskinen kan falla och orsaka sak- eller personskador om den inte lyfts korrekt. riangle Obs! Fastsättningspunkten används för att säkra maskinen under transport.

riangle Obs! Transportbygeln (1) används för att bärga eller bogsera en maskin som har kört fast. Maskinen kan inte bogseras med en bogseringslina, använd en bogseringsstång. Se ovillkorligen till att bogseringsstången inte har några synliga defekter och tål de krafter som uppstår. Till skillnad från remmar, linor och kedjor kan en bogseringsstång absorbera och överföra både drag- och tryckkrafter.

12.1 Transport

Maskinen kan transporteras i ett fordon eller med transportanordningen (E) beroende på förhållandena på användningsplatsen och den sträcka som ska tillryggaläggas.

Låt motorn (10) svalna före transport eller lastning för att undvika brännskador och utesluta brandrisk.

Töm bränsletanken (5) helt (se avsnitt 12.7).

12.1.1 Transportanordning (E) (bild 20)

Transportanordningen underlättar handhavande på korta avstånd. Transportanordningen (E) ska endast användas på plant och fast underlag och på korta sträckor. Ta bort transportanordningen (E) innan maskinen används igen.

1. Stäng av motorn (10) före transporten (se avsnitt 11.5).
2. Luta maskinen framåt en smula och skjut in transportanordningen (E) under hällaren.
3. Håll emot transportanordningen (E) med foten.
4. Luta maskinen bakåt på axeln.
5. Använd styrbygeln (15) för att rulla maskinen framåt eller bakåt efter behov.
6. Gå till väga i omvänd ordning när du ska ställa ner maskinen.
7. Ställ ner maskinen försiktigt och ta bort transportordningen (E).

12.1.2 Transport i ett fordon (bild 1, 10, 20)

Transportera alltid maskinen i upprätt läge om det är möjligt. Om det inte finns möjlighet att transportera maskinen stående får den bara läggas ner så som visas på bild 11.

Luftfiltret (3) får då inte vara vänt åt fel håll. Olja kan komma in i cylindern, brännkammaren eller i luftfiltret (3). Det kan orsaka startsvårigheter.

1. Lyft upp maskinen i ett fordon. Beakta att maskinen är för tung för att lyftas utan mekanisk hjälp (dvs. lyftanordning).
2. Eller använd transportanordningen (E) och en lastningsramp för att rulla upp maskinen i fordonet.
3. Säkra maskinen på transportfordonet så att den inte rullar, glider eller välter och surra även fast maskinen. Säkra dessutom maskinen med en spännrem i fastsurrningspunkten.

OBS!

Efter transport i vågrätt läge måste maskinen åter ställas upprätt så att oljan kan rinna tillbaka till motorn (10). Det kan ta en stund tills att normal oljenivå återfås.

12.2 Lyfta/transportera maskinen med lyftanordning (bild 1)

Säkerställ före lyftet att lyftanordningen (kran eller lasthiss) utan risk kan bära maskinens vikt. Lyftanordningens vikt anges på typskylten.

Beakta att lastningsramper måste vara hållbara och stabila.

1. Fäst lyftredskapet i den centrala upphängningen, d.v.s. transportbygeln (1).
2. Lyft upp maskinen något och säkerställ att alla anslutningar är korrekt infästa.
3. Maskinen kan nu lyftas med hjälp av lyftanordningen.

OBS!

Maskinen är tung och får inte lyftas av enbart en person. Var alltid minst två personer som lyfter maskinen.

13. Förvaring

FARA!

Brand- och explosionsrisk!

Det finns risk för brand eller explosion om maskinen lagras i närheten av potentiella antändningskällor. Detta leder till allvarliga brännskador eller dödsfall.

• Åtgärda möjliga antändningskällor som t.ex. ugnar, varmvattenberedare med gas, gastorkare osv.

ANVISNING!

Risk för skador!

Om maskinen inte lagras korrekt kan det leda till motorskador.

• Lagra maskinen skyddad mot smuts, damm och fukt.

13.1 Lagring vid längre pauser i driften:

Följ stegen nedan om maskinen inte ska användas i mer än 30 dagar för att förbereda den för lagringen.

1. Töm bränsletanken (5) helt (se avsnitt 12.7). Lagrad bensin som innehåller etanol eller MTBE blir inom 30 dagar avslagen. Avslagen bensin har en hög gummihalt och kan därmed täppa till förgasaren och begränsa bensintillförseln.
2. Tappa av motoroljan ur motorn (10) medan den fortfarande är varm. Fyll på ny olja. (Se avsnitt 12.2)
3. Använd rena trasor för rengöring av maskinen. Använd inga aggressiva rengöringsmedel eller oljebaserade rengöringsmedel vid rengöring av plastdelar. Kemikalier kan skada plastdelar.
4. Lagra maskinen i upprätt position i en ren, torr lokal med bra ventilation.

Lagra maskinen och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30°C.

Förvara maskinen i originalförpackningen.

Täck över maskinen för att skydda den mot damm eller fukt.

14. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Kommun- eller stadsförvaltningen kan ge information om hur uttjänta apparater kasseras.

Bränsle och oljor

• Bränsletanken och behållaren med motorolja ska tömmas innan apparaten avfallshanteras!
• Bränsle och motorolja ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!
• Tomma olje- och bränslebehållare måste avfallshanteras miljövänligt.

15. Felsökning

I följande tabell anges felsymptom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt, kontakta din serviceverkstad.

Störning Möjliga orsaker Åtgård
Oren komprimeringsbild.	Stampot (18) utslitten.	Byt stampot (18). Kontakta auktoriserad specialverkstad.
Oljeförlust i motorn (10).	Utslitna tättingar, radialtätningsringar. Kontakta auktoriserad specialverkstad.
	Markytan侦 for härd. Komprimering av markytan	侦 inte möjgl.
	Marken侦 for vätt och stampfoten (18) hängersig.	Ge den tid att torka.
	Tjockt smutsskikt på stampfoten (18).	Rengör stampfoten (18) och stampens underdel (17).
Motorn (10) kör, men maskinen går ojämnt.	Trasiga delar i stampsystemet.	Kontakta auktoriserad specialverkstad.Trasig
	Motorvarvtalet侦 for högct inställt.
Det går inte att starta motorn (10).	Inget brändsle i brändsletanken (5).	Tanka bensin (Super E10).
	Motorns brändslekran (9) och brändsletankens brändslekran (19)侦 stängda.	Öppna motorns brändslekran (9) och brändsletankens brändslekran (19).
	Luftfiltret (3)侦 smutsigt. Rengör luftfiltret (3).
	Strömbryreten (16) stär på "OFF". Ställ ströbmbytaren (16) på "ON".
	Snörstarten (11)侦 defekt. Laga snörstarten (11).
	Ingen motorolja.	Fyll på motorolja.
	Tändstiftet (22a)侦 smutsigt.	Rengör tändstiftet (22a).
Motorn (10) kör, men maskinen stär stilla.	Centrifugalkoppling defekt.	Byt koppling. Kontakta auktoriserad specialverkstad.
	Komprimeringstryck for lågt.	Kontakta auktoriserad specialverkstad.
	Igensatt avgasöppning.
Motorn (10) blir För varm.	Kylluftströmmen侦 blockerad.	Ta bort alla främande foremål från ramen, fläkten, luftintagen och kylflänsarna.
	Tändstiftet (22a)侦 defekt.	Byt tändstiftet (22a).

CO2-utsläpp 811,46 g/kWh

Tändstift: F7RTC

Elektrodavstånd 0,7-0,8 mm

Vikt 78 kg

Förklaring av symbolerna på produkten

Innan du utför rengöringsarbeten, stäng alltid av motorn (10) och dra ut tändstiftskontakten (22).

Innan du utför underhållsarbeten, stäng alltid av motorn (10) och dra ut tändstiftskontakten (22).

11.7 Tappa av bensin med en bensinsugpump (fig. 19)

Vid lagring under en längre period måste bensin tömmas.

VARNING!

Hälsorisk!

Töm bränsletanken (5) fullständigt (se avsnitt 12.7).

12.1.1 Transportanordning (E) (fig. 20)

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan kostnad, men kunden står för installationen. Vår garanti täcker endast originaldelar. Anspråk på garanti föreligger inte för: garantin täcker ej, transportska

eller skador orsakade av felaktig behandling och att skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.
