Produkta veids	Vibrācijas plāksne
Zīmols	Scheppach
Modelis	VS1000
Izmēri (G x P x A)	480 x 780 x 1150 mm
Plāksnes izmēri (G x P)	345 x 285 mm
Plāksnes gājiens	40-66 mm
Vibrācijas frekvence	450-650 min⁻¹
Centrbēdzes spēks	10 kN
Svars	78 kg
Dzinēja tips	4-taktu, 1 cilindrs
Darba tilpums	196 cm³
Maks. dzinēja jauda	4,1 kW
Maks. apgriezieni	3600 min⁻¹
Degviela	Benzīns Super E10
Degvielas tvertnes tilpums	2,8 L
Motoreļļa	SAE 10W-30 vai 10W-40, 0,6 L
Blietēšanas eļļa	SAE 10W-30, 0,8 L
Aizdedzes svece	F7RTC, sprauga 0,7-0,8 mm
Garantētais skaņas jaudas līmenis	108 dB
CO₂ emisijas	811,46 g/kWh
Barošana	Benzīns (iekšdedzes dzinējs)
Galvenās funkcijas	Irdenu augšņu, zemes, grants blietēšana
Apkope un tīrīšana	Tīrīt pēc lietošanas, mainīt motoreļļu ik pēc 50h, blietēšanas eļļu ik pēc 300h, gaisa filtru ik pēc 100h
Drošība	Aizsargbrilles, dzirdes aizsardzība, cimdi, drošības apavi obligāti; neizmantot iekštelpās
Rezerves daļas un remontējamība	Nodiluma daļas: aizdedzes svece, gaisa filtrs, ritenīši; remonts pilnvarotā servisā
Vispārīga informācija	Izmantošana blietēšanai; nav piemērots mālainām augsnēm; likumīgā garantija

Bieži uzdotie jautājumi - VS1000 SCHEPPACH

Kādu motoreļļu izmantot Scheppach VS1000 vibrācijas plāksnei?

Izmantojiet SAE 10W-30 vai SAE 10W-40 eļļu (atkarībā no temperatūras). Tilpums ir 0,6 L. Pirms katras lietošanas pārbaudiet līmeni.

Kā iedarbināt dzinēju aukstā stāvoklī?

Atveriet degvielas krānu, aizveriet gaisa aizbīdni, ieslēdziet slēdzi ON, velciet aiz troses startera līdz pretestībai, tad spēcīgi velciet. Ļaujiet sasilt dažas sekundes, tad atveriet gaisa aizbīdni.

Kāds ir motoreļļas maiņas biežums?

Pirmo reizi mainiet motoreļļu pēc 50 darba stundām, pēc tam ik pēc 100 stundām.

Vai mašīnu var izmantot uz betona vai asfalta?

Nē, mašīna ir paredzēta irdenas augsnes, zemes un grants blietēšanai. Lietošana uz betona vai cietas virsmas bojā blietēšanas pēdu un dzinēju.

Kā droši transportēt mašīnu?

Apturiet dzinēju, aizveriet degvielas krānus, ļaujiet atdzist. Nelieliem attālumiem izmantojiet transportēšanas ierīci (E) vai rampu, lai iekrautu transportlīdzeklī. Piestipriniet ar siksnām.

Kādu eļļu izmantot blietēšanas sistēmai?

Izmantojiet SAE 10W-30 eļļu. Tilpums ir 0,8 L. Regulāri pārbaudiet līmeni un mainiet ik pēc 300 stundām.

Ko darīt, ja dzinējs neiedarbojas?

Pārbaudiet degvielas esamību, krānu atvēršanu, slēdža pozīciju ON, aizdedzes sveces un gaisa filtra stāvokli. Skatiet remonta tabulu instrukcijā.

Kāda aizsardzība nepieciešama, lietojot mašīnu?

Valkājiet aizsargbrilles, dzirdes aizsardzību, darba cimdus, drošības apavus un garas bikses. Savelciet garus matus.

Kā tīrīt vibrācijas plāksni?

Tīriet pēc katras lietošanas ar drānu. Neizmantojiet augstspiediena tīrītāju. Tīriet dzesēšanas ribas un noņemiet uzkrāto netīrumu.

Kāds ir uzglabāšanas laiks pirms degvielas iztukšošanas?

Ja mašīna netiek lietota ilgāk par 30 dienām, pilnībā iztukšojiet degvielas tvertni, lai novērstu karburatora aizsērēšanu.

LIETOŠANAS INSTRUKCIJA VS1000 SCHEPPACH

Simbolu skaidrojums, kas izvietoti uz ražojuma

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Pirms lietošanas sākšanas izlasiet un ievērojet lietošanas instrukciju un drošības norādījumus!		Stiprinājuma punkts ir paredzëts ierëces stiprināšanai transportešanas laikã.
	Lietojet aizsargbrilles!		Ir aizliegts noŋemt vai izmainīt drošības mehānismus vai aizsargmehānismus.
	Lietojet ausu aizsargus!		Netveriet aiz rotējošām dalām. lekeršanās rotējošā siksnā izraisa delnu savainojumu. Vienmēr uzlieciet siksnas aizsargu.
	Izmantojet darba cimdus.		lerëces tuvumā ir kategoriski aizliegtas atklātas liesmas vai smēkëšana!
	Valkājiet drošus apavus.		Karsta virsmā! Saskare var radīt apdegumus. Tehniskās uzturešanas, akopes un tīrīsanas darbus veiciet tikai tad, kad motors ir atdzisis.
	Sargājiet ierīci no lietus.		Brīdinājums par karstām dalām. Pārliecinieties, vai CITAS personasievero piétriekamu drošības distanci. Nelaidiet neiesaistītās personas klāt pie ierëces.
	Pacelšanas punkts, pie kura var droši nostiprināt ierëci, piem., lai iekrautu transportešanas Iridzeklī.		Motora iedarbināšanas brīdī roda dzirksteles. Tās var vieglī aizdedzi-nāt tuvumā esošās aizdedzināmās gāzes.
	Sainděšanās risks! Lietojet iceri tikai ārpus telpām un nekad slēgtās vai slikti vēdinātās telpās.	←	-Aizvěrt's gaisa värsts -Atvěrt's benzína krāns
	Svarīgil Izslēdžiet motoru pirms degvielas papildināsanas. Nepapildiniet degvielu iceres darbības laikā.		Apgriezienu skaita svira
	Pirms jebkādiem tīrīsanas un apkopes darbiem izslēdžiet motoru un atvienojiet aizdedzes sveces spraudni no aizdedzes sveces. Esiet loti uzmanīgi, ríkojoties ar degvielu un smērvielām!		Eilas limena pārbaude.
LWA 108dB	lerīces garantētais skānas jaudas limenis.	BīSTAMI!	Signālvards, lái azīmētu tieši gaidāmo bīstamības situāciju, ja to piēlauj, tad tās sekas ir nāve vai smags savainojums.
ON / OFF leslēg	sanas/izslēgşanas slēdzis BRīDINÄJUMS!		Signālvards, lái azīmētu iespējamu bīstamības situāciju, ja to piēlauj, tad tās sekas varētu būt nāve vai smags savainojums.
CE	Rǎžojums atbilst spěkā esošajām Eiropas Direktīvām.	UZMANīBU!	Signālvards, lái azīmētu iespējamu bīstamības situāciju, ja to piēlauj, tad tās sekas varētu būt nenožīmīgs vai vidējs savainojums.
ΔΔ	Rǎžojums atbilst piemērojamām Serbijas vadīnijām.	NORADE	Signālvards, lái azīmētu iespējamu bīstamības situāciju, ja to piēlauj, tad tās sekas varētu būt iceres vai ipaśuma materiālie zaudējumi.
	Šajā lietošanas instrukcjā vietas, kuras attiecas uz jūsu drošibu, mē esam apríkojuši ar šādu zīmi.

Satura rādītājs: Lappuse:

1. Ievads 266
2. Ierīces apraksts (1. att.) 266
3. Piegādes komplekts (2. att.) 266
4. Noteikumiem atbilstoša lietošana 266
5. Vispārējie drošības norādījumi 267
6. Tehniskie dati 269
7. Izpakošana 270
8. Uzbūve 270
9. Pirms lietošanas sākšanas 271
10. Lietošanas sākšana 273
11. Tīrīšana un apkope 274
12. Ierīces transportēšana un pacelšana 276
13. Glabāšana 277
14. Utilizācija un atkārtota izmantošana 278
15. Traucējumu novēršana 279
16. Atbilstības deklarācija 437

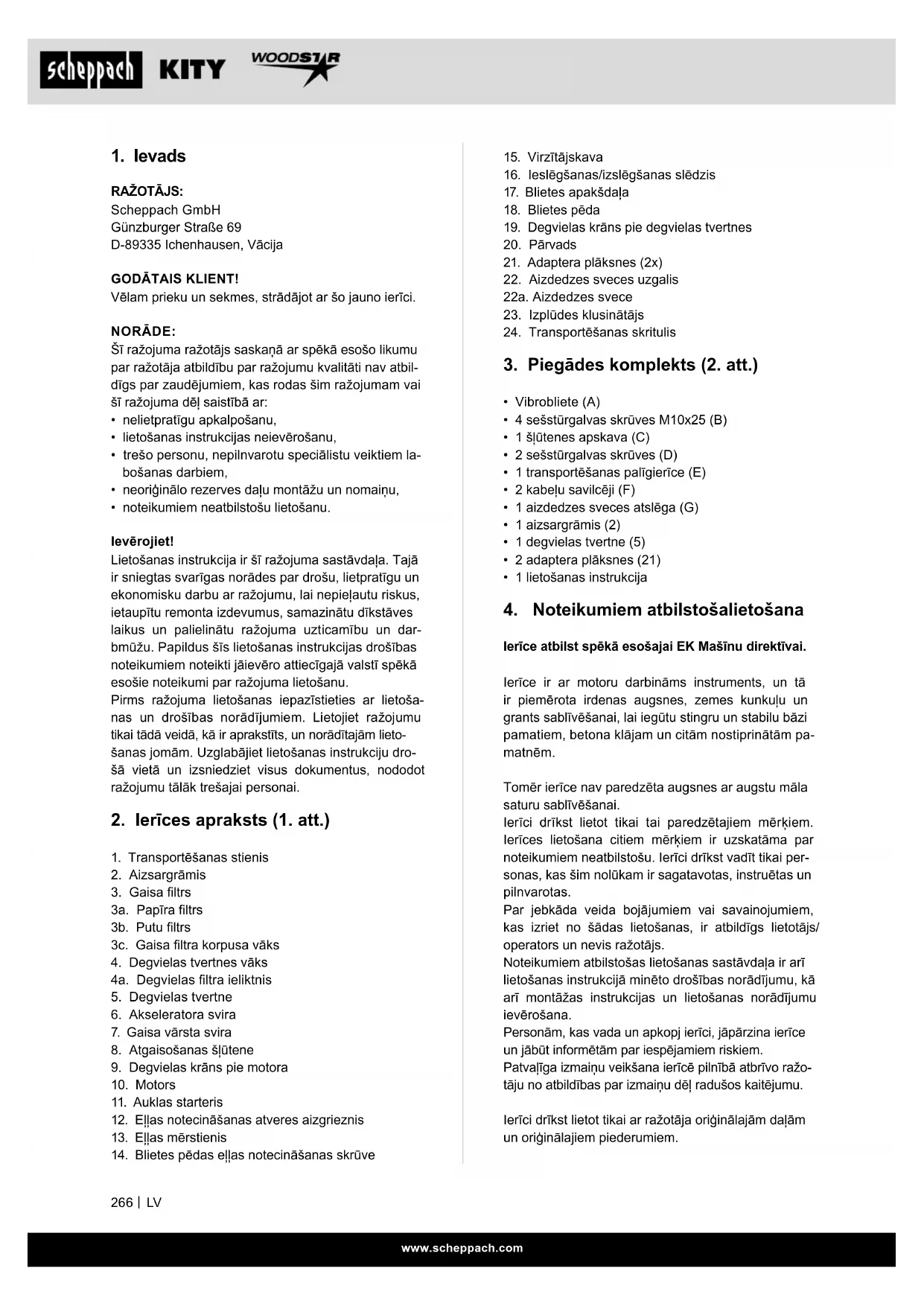

1. Ievads

RAŽOTĀJS:

Scheppach GmbH

• neletpratīgu apkalpošanu,
• lietošanas instrukcijas neievērošanu, trešo personu, nepilnvarotu speciālistu veiktiem labošanas darbiem, neoriģinālo rezerves daļu montāžu un nomaiņu,
• noteikumiem neatbilstošu lietošanu.

Ievērojiet!

Lietošanas instrukcija ir šī ražojuma sastāvdaļa. Tajā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ražojumu, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ražojuma uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ražojuma lietošanu.

Pirms ražojuma lietošanas iepazīstieties ar lietošanas un drošības norādījumiem. Lietojiet ražojumu tikai tādā veidā, kā ir aprakstīts, un norādītajām lietošanas jomām. Uzglabājiet lietošanas instrukciju drošā vietā un izsniedziet visus dokumentus, nododot ražojumu tālāk trešajai personai.

2. Ierīces apraksts (1. att.)

1. Transportēšanas statīvs
2. Aizarsgramis
3. Gaisa filtrs 3a. Papīra filtrs 3b. Putu filtrs 3c. Gaisa filtra korpusa vāks
4. Degvielas tvertnes vāks 4a. Degvielas filtra ieliktnis
5. Degvielas tvertne
6. Akseleratora svira
7. Gaisa vārsta svira
8. Atgaisošanas šļūtene
9. Degvielas krāns pie motora
10. Motors
11. Auklas starteris
12. Eļļas notecināšanas atveres aizgrieznis
13. Eļļas mērstienis
14. Blīves pēdas eļļas notecināšanas skrūve
15. Virzītājskava
16. Ieslēgšanas/izslēgšanas slēdzis
17. Blītes apakšdaļa
18. Blītes pēda
19. Degvielas krāns pie degvielas tvertnes
20. Pārvads
21. Adaptera plāksnes (2x)
22. Aizdedzes sveces uzgalis 22a. Aizdedzes svece
23. Izplūdes klusinātājs
24. Transportēšanas skritulis

3. Piegādes komplekts (2. att.)

Vibroblīte (A) 4 sešstūrgalvas skrūves M10x25 (B) 1 slēdzenes apskava (C) 2 sešstūrgalvas skrūves (D) - 1 transportēšanas palīgierīce (E) - 2 kabeļu savilcēji (F) - 1 aizdedzes sveces atslēga (G) 1 aizsargrāmis (2) 1 degvielas tvertne (5) - 2 adaptera plāksnes (21) - 1 lietošanas instrukcija

4. Noteikumiem atbilstoša lietošana

Ierīce atbilst spēkā esošajai EK Mašīnu direktīvai.

Ierīce ir ar motoru darbināms instruments, un tā ir piemērota irdenas augsnes, zemes kunkuļu un grants sablīvēšanai, lai iegūtu stingru un stabilu bāzi pamatiem, betona klājumiem un citām nostiprinātām pamatnēm.

Tomēr ierīce nav paredzēta augsnes ar augstu māla saturu sablīvēšanai.

Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Ierīci drīkst vadīt tikai personas, kas šim nolūkam ir sagatavotas, instruētas un pilnvarotas.

Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Noteikumiem atbilstošas lietošanas sastāvdaļa ir arī lietošanas instrukcijā minēto drošības norādījumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošana.

Personām, kas vada un apkopj ierīci, jāpārzina ierīce un jābūt informētām par iespējamiem riskiem.

Patvaļīga izmaiņu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmaiņu dēļ radušos kaitējumu.

Ierīci drīkst lietot tikai ar ražotāja oriģinālajām daļām un oriģinālajiem piederumiem.

Ņemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Vispārējie drošības norādījumi

Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, ir marķētas ar šādu zīmi:

Turklāt lietošanas instrukcijā ir svarīgas vietas tekstā, kas ir marķētas ar vārdu "IEVĒRĪBAI!".

▲ Ievērībai!

Lietojot ierīces, jāievēro daži drošības pasākumi, lai novērstu savainojumus un bojājumus. Tādēļ rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Ja jums ierīce būtu jānodod citai personai, dodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja netiek ievērota šī instrukcija un drošības norādījumi.

BĪSTAMI

Ja neievēro šo norādi, pastāv maksimālas briesmas dzīvībai vai dzīvībai bīstamu savainojumu risks.

BRĪDINĀJUMS

Ja neievēro šo norādi, pastāv briesmas dzīvībai vai smagu savainojumu risks.

UZMANĪBU

Ja neievēro šo norādi, pastāv vieglas vai vidēji smagas savainojuma risks.

NORĀDE!

Ja neievēro šo norādi, pastāv motora vai citu materiālo vērtību bojājuma risks.

• Iepazīstiet šo ierīci.
• Uzmanīgi izlasiet lietošanas instrukciju un pārliecinieties, vai esat izpratis tās saturu, kā arī visas pie ierīces piestiprinātās etiķetes.
• Iepazīstieties ar ierīces izmantošanas jomu, kā arī ierobežojumiem un īpašajiem bīstamības avotiem.
• Pārliecinieties, vai jūs precīzi pārzināt visus vadības elementus un to darbību.
• Pārliecinieties, vai jūs zināt, kā apturēt ierīci un atkārtoti aktivizēt vadības elementus. Nemēģiniet lietot ierīci, neparzinot un nezinot motora precīzu darbības principu un apkopes prasības, lai nepieļautu nelaimes gadījumus ar miesas bojājumiem un/vai materiālajiem zaudējumiem.
• Nelaidiet citas personas, īpaši bērnus, savā darba zonā.

Darba zona

• Nekad nepalaidiet vai nevadiet ierīci slēgtā vai slikti vēdinātā zonā. Izplūdes gāzes ir bīstamas, jo tās satur nāvējošu gāzi bez smakas - oglekļa oksīdu. Izmantojiet ierīci tikai labi vēdinātās ārējās zonās.
• Neizmantojiet ierīci nepietiekamas redzamības vai gaismas apstākļos.
• Pārliecinieties, vai tranšeju sienas ir stabilas un neiebruks vibrācijas dēļ. Sargieties no nokrišanas vai apgāšanās riska!
• Pārliecinieties, vai blietējamājā zonā neatrodas elektrokabeļi, gāzes vadi vai ūdensvadi, kuri var tikt bojāti vibrācijas rezultātā.
• Esiet piesardzīgs, ja jūs strādājat neaizsargātu urbumu vai būvbedru tuvumā.
• Nestrādājiet ar ierīci lietus, negaisa laikā un it īpaši tad, ja pastāv zibens spēriena risks.
• Ievērojiet stabilu pozīciju sliktos laika apstākļos, nelīdzenā teritorijā vai nogāzēs.
• Izmantojiet ierīci tikai būvlaukumos, kuros būvlaukuma ekspluatācijas apstākļi atļauj piemērotu ertces lietošanu. Ņemiet vērā īpaši šādus punktus:
• stabilitātes apstākļi; - augsnes īpašības un izturība;
• braucamā ceļa platums;
• augstuma-platuma attiecība pret pārbraucamiem šķēršļiem un malām (piem., saistībā ar bandāžas platumu; ietves apmales augstumu; tranšejas dziļumu);
• ierīces sasvēruma leņķis un ekspluatācijas apstākļi būvlaukumā, kas rada negatīvu ietekmi uz stabilitāti (piem., ietves apmales augstums, dinamiskie efekti).
• Lietošanas laikā zonās uzmanieties no īpašas bīstamības, piem.:
• Ievērojiet vietējos lietošanas noteikumus.
• Ievērojiet attālumu no elektriskajām gaisvadu līnijām.
• Lietojot tuneļos, uzmanieties no tvaikiem un putekļu veidošanās.
• Uzmanieties no sprādzienbīstamības, veicot darbus piesārņotās zonās.

Personīgā drošība

• Nekad neizmantojiet ierīci narkotiku, alkohola vai medikamentu ietekmē, kas ietekmē jūsu spēju pareizi vadīt ierīci.
• Valkājiet piemērotu apģērbu. Valkājiet garas bikses un cimdus. Valkājiet drošības apavus ar tērauda purngaliem un neslīdošu profilu. Lietojiet darba laikā ausu aizsargus un aizsargbrilles. Putekļus ģenerējošos darbos izmantojiet respiratoru.
• Nevalkājiet vaļīgu apģērbu, platas bikses vai jebkāda veida rotaslietas. Matiem jābūt sasietiem aizmugurē, lai tie nav garāki par pleciem. Sargājiet matus, apģērbu un cimdus no kustīgajām daļām. Vaļīgs apģērbs, rotaslietas vai gari mati var ieķerties kustīgajās daļās.
• Atstājiet ugunsdrošības aizsargus savās vietās un darbderīgus.
• Pārliecinieties, vai visi uzgriežņi, skrūves utt. ir droši pievilktas.
• Neizmantojiet ierīci, ja tai ir nepieciešams remonts vai tā ir sliktā tehniskā stāvoklī. Nomainiet bojātas, trūkstošas vai salūzušas daļas pirms vadības.
• Operatoram jābūt sasniegušam vismaz 18 gadu vecumu. Apmācāmajām personām jābūt sasniegušām vismaz 16 gadu vecumu, taču drīkst strādāt pie ierīces tikai uzraudzībā.
• Apkalpojošajām personām jābūt pienācīgi apmācītām par ierīces izmantošanu, iestatīšanu un apkalpošanu.
• Pārbaudiet, vai ierīcei nav benzīna noplūdes. Uzturiet to darbderīgu. Neizmantojiet ierīci, ja nav iespējams ieslēgt un izslēgt motoru ar atbilstošo slēdzi.
• Ar benzīnu darbināma ierīce, kuru nevar vadīt ar motora slēdzi, ir bīstama, un tā ir jānomaina.
• Pirms ierīces palaišanas pārbaudiet, vai skrūvgrieži un atslēgas ir aizvāktas no zonas apkārt ierīcei. Skrūvgriezis vai atslēga, kas atrodas pie rotējošas ierīces daļas, var radīt miesas bojājumus.
• Esiet uzmanīgs, ievērojiet savas darbības, un izmantojiet veselo cilvēka saprātu, strādājot ar ierīci. Nepārpūlieties.
• Neizmantojiet ierīci, ja esat ar basām kājām, vai valkājat sandales vai tamlīdzīgus vieglus apavus. Valkājiet darba apavus, kas aizsargā jūsu pēdas un uzlabo stabilitāti uz slidenām virsmām.
• Nodrošiniet labu stabilitāti un līdzsvaru jebkurā brīdī. Tādējādi jūs varat ierīci labāk kontrolēt negaidītās situācijās.
• Nepieļaujiet negaidītu palaišanu. Pārliecinieties, vai motora slēdzis ir izslēgts, pirms transportējat ierīci vai veicat ierīcei apkopes darbus. Ierīces transportēšana vai apkopes darbi var radīt nelaimes gadījumus, ja slēdzis ir ieslēgts.
• Ierīces dažādās vietās pastāv saspiešanas risks, ko rada kustīgi vai rotējoši mezgli. Sargiet rokas un kājas no plāksnes. Strādājiet koncentrēti un vienmēr ievērojiet stabilu stāju. Lietojiet drošības darba apavus!
• Pārliecinieties, vai ierīce un operators novietošanas laikā līdzenā teritorijā abi ir stabili un ierīce lietošanas laikā neapgāžas, neslīd vai nenokrīt.

Drošība, rīkojoties ar benzīnu

• Benzīns ir ļoti viegli uzliesmojošs, un tā gāzes var eksplodēt, ja aizdegas.
• Veiciet drošības pasākumus, rīkojoties ar benzīnu, lai mazinātu smaga savainojuma risku.
• Izmantojiet piemērotu benzīna kannu, ja uzpildāt vai notecināt degvielas tvertni.
• Veiciet šos darbus tīrā, labi vēdinātā ārējā zonā.
• Nesmēķējiet. Neļaujiet dzirkstelēm, atklātai liesmai vai citiem uguns avotiem nokļūt tuvumā, ja jūs uzpildat benzīnu vai strādājat ar ierīci.
• Nekad neuzpildiet degvielas tvertni iekštelpās. Turiet iezemētus, elektriski vadošus priekšmetus, piemēram, instrumentus, nost no atklātām elektriskajām daļām un vadiem, lai nepieļautu dzirksteļošanu vai elektriskā loka veidošanos. Tādējādi varētu aizdegties benzīna gāzes.
• Vienmēr apturiet motoru un ļaujiet tam atdzist, pirms uzpildāt degvielas tvertni. Nekad nenoņemiet degvielas tvertnes vāku un neuzpildiet degvielas tvertni, ja motors darbojas vai ja motors ir sakarsis.
• Neizmantojiet ierīci, ja jūs zināt par noplūdēm benzīna sistēmā. Lēnām atskrūvējiet degvielas tvertnes vāku, lai degvielas tvertnē samazinātos iespējamais spiediens. Nekad nepārpildiet degvielas tvertni (benzīnam nekad nevajadzētu atrasties virs marķētās maksimālās iepildes robežas). Atkārtoti droši noslēdziet degvielas tvertni ar degvielas tvertnes vāku un noslaukiet izlieto benzīnu.
• Nekad neizmantojiet ierīci, ja degvielas tvertnes vāks nav droši aizskrūvēts. Nepieļaujiet aizdegšanās avotus izlieta benzīna tuvumā. Ja bija izliets benzīns, nemēģiniet palaist ierīci. Aizvāciet ierīci no izlījuma zonas un novērsiet aizdegšanās avotu veidošanos, līdz benzīna gāzes būs izgarojušas.
• Glabājiet benzīnu īpaši šim nolūkam izgatavotās kannās.
• Uzglabājiet benzīnu vēsā, labi vēdinātā zonā, prom no dzirkstelēm un atklātas liesmas vai citiem aizdegšanās avotiem. Neuzglabājiet benzīnu vai ierīci ar uzpildītu degvielas tvertni ēkā, kurā benzīna gāzes var nonākt saskarē ar dzirkstelēm, atklātām liesmām vai citiem aizdegšanās avotiem, piemēram, ūdens sildītājiem, krāsnīm, drēbju žāvētājiem vai tamlīdzīgām ierīcēm.
• Ļaujiet motoram atdzist, pirms uzglabājat ierīci slēgtā zonā.

Ierīces izmantošana un kopšana

• Nekad nepaceliet vai nepārnēsājiet ierīci, ja motors darbojas.
• Nerīkojieties ar ierīci, pielietojot spēku.
• Izmantojiet pareizo ierīci savai izmantošanas jomai. Pareizā ierīce labāk un drošāk izpildīs tos darbus, kuriem tā ir konstruēta.
• Neizmainiet motora apgriezienu skaita regulatora iestatījumu, vai neforsējiet apgriezienu skaitu. Apgriezienu skaita regulators kontrolē motora maksimālo ātrumu maksimāli droši.
• Neļaujiet motoram darboties ar lielu apgriezienu skaitu, ja neveicat blietēšanu.
• Neturiet delnas un pēdas rotējošu daļu tuvumā.
• Nepieļaujiet saskari ar karstu benzīnu, eļļu, izplūdes gāzēm un karstām virsmām. Nepieskarieties motoram vai izplūdes trokšņa slāpētājam. Šīs daļas lietošanas laikā kļūst īpaši karstas. Tās vēl ir karstas arī brīdi pēc ierīces izslēgšanas.
• Ļaujiet motoram atdzist pirms apkopes darbu vai iestatīšanas veikšanas.

Ja ierīce sāk izvadīt neparastus trokšņus vai vibrācijas, nekavējoties izslēdziet motoru, atvienojiet aizdedzes sveces vadu un meklējiet cēloni. Neparasti trokšņi vai vibrācijas parasti ir kļūdu zīme. - Izmantojiet tikai ražotāja atļautas montāžas daļas un piederumus. Neievērošanas gadījumā sekas var būt savainojumi. - Veiciet ierīces apkopi. Pārbaudiet, vai kustīgajām daļām nav izvietojuma trūkumu vai nosprostošanās, daļu bojājumu un citu stāvokļu, kas varētu ietekmēt ierīces darbību. Uzticiet ierīci salabot pirms katras turpmākās izmantošanas, ja konstatējat bojājumus. Daudzu nelaimes gadījumu rezultāts ir slikti apkopts aprīkojums. Lai samazinātu ugunsgrēka risku, uzturiet motoru un izplūdes trokšņa slāpētāju brīvu no zāles, lapām, pārmērīga smērvielas daudzuma vai oglekļa nogulsnēm. - Nekad neaplejiet vai neapsmidziniet ierīci ar ūdeni vai citiem šķidrumiem. - Nodrošiniet, lai rokturi būtu sausi, tīri un brīvi no sīkām daļām. - Notīriet ierīci pēc katras lietošanas reizes. - Ievērojiet spēkā esošās atkritumu realizācijas direktīvas, kas attiecas uz benzīnu, eļļu utt., lai aizsargātu apkārtējo vidi. - Glabājiet izslēgto ierīci bērniem nepieejamā vietā un neļaujiet ierīci izmantot personām, kuras labi nepārzina ierīci vai šo instrukciju. Ierīce neapmācītu lietotāju rokās ir bīstama. - Pārliecinieties, vai ierīce neapgāžas, neslīd, neaizripo vai nenokrīt, kad tā nedarbojas.

Serviss

• Pirms tīrīšanas, labošanas, kontroles vai iestatīšanas darbiem izslēdziet motoru un pārliecinieties, vai visas kustīgās daļas ir apstājušās.
• Vienmēr pārliecinieties, vai motora slēdzis atrodas pozīcijā “OFF”. Atvienojiet aizdedzes sveces vadu un turiet to nost no aizdedzes sveces, lai nepieļautu nejaušu palaišanu.
• Uzticiet ierīci pārbaudīt kvalificētam darbiniekam. Izmantojiet tikai oriģinālas rezerves daļas. Tādējādi nodrošina, ka ierīce paliek droša.

Papildu drošības norādījumi

Sargājiet delnas, pirkstus un pēdas no pamatplāksnes, lai nepieļautu savainojumus. - Stingri ar abām rokām noturiet ierīces rokturi. Vienmēr palieciet aiz ierīces, ja to izmantojat; nekad neejiet vai nestāviet ierīces priekšā, ja motors darbojas. - Nekad nenovietojiet instrumentus vai citus priekšmetus zem ierīces. Ja ierīce atduras pret nepiederošu priekšmetu, apturiet motoru, atvienojiet aizdedzes sveci un pārbaudiet, vai ierīcei nav bojājumu; salabojiet bojājumus, pirms atkārtoti palaižat un izmantojat ierīci.

• Nepārslogojiet ierīci, veicot pārāk dziļu vai pārāk ātru blietēšanu.
• Neizmantojiet ierīci ar lielu ātrumu uz cietām vai slidinām virsmām.
• Esiet īpaši piesardzīgs, ja izmantojat ierīci uz grants balastiem, grantētiem celiņiem vai ceļiem ar grants segumu, vai tos šķērsojat.
• Ievērojiet slēptus riskus vai satiksmi. Nepārvadājiet personas.
• Nekad nepametiet darba vietu un nekad neatstājiet ierīci bez uzraudzības, ja motors darbojas.
• Vienmēr apturiet ierīci, kad pārtraucat darbu, vai kad pārejat no vienas vietas uz nākamo.
• Netuvojieties tranšeju malām un nepieļaujiet darbības, kas varētu apgāzt ierīci. Ejiet kāpumos uzmanīgi taisnā līnijā un atmuguriski, lai nepieļautu ierīces apgāšanos uz operatoru.
• Vienmēr novietojiet ierīci uz stingras un līdzenas virsmas un izslēdziet ierīci.
• Ierobežojiet darba laiku pie ierīces un izdariet regulārus pārtraukumus, lai mazinātu vibrāciju slodzes un ļautu atpūsties delnām. Samaziniet ātrumu un spēka pielikšanu, ar kādu izpildāt periodiskas kustības.

Atlikušie riski

Ierīce ir konstruēta saskaņā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

Turklāt, neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami. - Atlikušos riskus var samazināt, ja ievēro "Drošības norādījumus" un "Noteikumiem atbilstošu lietošanu", kā arī lietošanas instrukciju kopumā. - Nepieļaujiet nekontrolētu ierīces ieslēgšanos. - Izmantojiet instrumentu, kas ieteikts šajā lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir optimāla jauda. - Kad ierīce darbojas, netuviniet rokas darba zonai.

6. Tehniskie dati

Konstruktīvie izmēri P x D x A..... 480 x 780 x 1150 mm

Blīvēšanas plātne G x P. 345 x 285 mm Blīvēšanas plātnes gājiens 40-66 mm Sitienu skaits. 450-650/min Centrbēdzes spēks 10 kN Motora konstrukcija 1 cilindra/4 taktu Maks. motora jauda. 4,1 kW Darba tilpums. 196 ccm Maks. apgriezienu skaits 3600/min Degviela. Super E10 benzīns Degvielas tvertnes tilpums. 2,81 Motoreļļas daudzums. 0,61 Motoreļļa SAE 10 W-30 / SAE 10 W-40 Blīvēšanas sistēmas eļļošana.. SAE 10 W-30 Eļļas ietilpība blīvēšanas sistēmā. 0,81

CO2 emisija 811,46 g/kWh

Aizdedzes svece .L7RTC

Sprauga starp elektrodiem. 0,7-0,8 mm

Svars 78 kg

Norādītās trokšņa vērtības ir noteiktas saskaņā ar standartizētu pārbaudes metodi, un tās var izmantot, lai savstarpēji salīdzinātu dažādus instrumentus.

Turklāt šīs vērtības ir piemērotas, lai iepriekš varētu novērtēt ietekmes lietotājam, kas rodas trokšņa iespaidā.

Brīdinājums! Atkarībā no tā, kā jūs izmantojat ierīci, faktiskās vērtības var atšķirties no norādītajām. Veiciet pasākumus, lai pasargātos no trokšņa ietekmes. Turklāt ņemiet vērā visu darba gaitu, tātad arī brīžus, kad instruments darbojas bez slodzes, vai ir izslēgts. Piemēroti pasākumi bez visa pārējā ietver sevī instrumenta un ievietojamā instrumenta regulāru apkopi un kopšanu, regulārus pārtraukumus, kā arī labu darba gaitas plānošanu.

Brīdinājums!

Ilgāka darba gadījumā vibrāciju dēļ operatora rokās var rasties asinsrites traucējumi (vibrācijas izraisītais vazospastiskais sindroms).

Vibrācijas izraisītais vazospastiskais sindroms ir asinsvadu slimība, kad roku un kāju pirkstu mazie asinsvadi krampjveidīgi saraujas. Skartās zonas vairs netiek apgādātas ar asinīm, un tādējādi izskatās ārkārtīgi bālas. Bieža vibrējošu ierīču lietošana personām, kurām ir traucēta asinsrite (piem., smēķētājiem, diabētiķiem), var izraisīt nervu bojājumus.

Ja pamanāt neparastus kaitējumus, nekavējoties pārtrauciet darbu un vērsieties pie ārsta.

Ievērojiet šādas norādes, lai mazinātu riskus:

Aukstā laikā turiet ķermeni un īpaši rokas siltumā.

• Regulāri izdariet pārtraukumus un turklāt kustiniet rokas, lai veicinātu asinsriti.
• Gādājiet par ierīces iespējami mazu vibrāciju, regulāri veicot apkopi un izmantojot ierīces nekustīgās daļas.

7. Izpakošana

1. Atveriet iepakojumu un uzmanīgi izņemiet ierīci.
2. Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus. Izmantojot dakšveida uzgriežņatslēgu, atslēgas izmērs 10 mm (nav iekļauta piegādes komplektā), noņemiet transportēšanas stiprinājumus.
3. Pārbaudiet, vai piegādes komplekts ir pilnīgs.
4. Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.
5. Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām.
6. Pirms lietošanas iepazīstieties ar ierīci, izmantojot lietošanas instrukciju.
7. Piederumiem, kā arī nodilušo daļu aizvietošanai un rezerves daļām izmantojiet tikai oriģinālās daļas. Rezerves daļas saņemsiet savā tirdzniecības uzņēmumā.
8. Pasūtījumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

BĪSTAMI

Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

8. Uzbūve

BRĪDINĀJUMS!

Savainojumu risks un bojājumu risks!

Nepareizu rezerves daļu un piederumu izmantošana var radīt savainojumus un bojājumus. Tie varētu atbrīvoties un tikt aizmesti. Turklāt tie var samazināt ierīces jaudu.

• Izmantojiet tikai ražotāja oriģinālās rezerves daļas un piederumus. Oriģinālās rezerves daļas vai piederumus saņemsiet savā tirdzniecības uzņēmumā.
• Neievērošanas gadījumā var samazināties ierīces jauda un daļas, iespējams, var atbrīvoties.
• Neievērošanas gadījumā tiek anulēta ražotāja garantija.

NORĀDE!

Ierīces lielā svara dēļ montāžu iesakām veikt vismaz divām personām.

Piegādes laikā dažas daļas ir demontētas. Montāžai ir nepieciešams:

Dakšveida uzgriežņatslēga, atslēgas izmērs 13 mm (degvielas tvertnes montāža) - Apaļknaibles (degvielas tvertnes montāža) Dakšveida uzgriežņatslēga, atslēgas izmērs 16 mm (aizsargrāmja un adaptera plākšņu montāža) Dakšveida uzgriežņatslēga, atslēgas izmērs 8 mm (akseleratora sviras montāža) Dakšveida uzgriežņatslēga, atslēgas izmērs 10 mm (akseleratora sviras montāža)

Montāžas instruments nav iekļauts piegādes komplektā.

8.1 Aizsargrāmja (2) montāža (3. att.)

1. Vispirms abās pusēs noņemiet četras sešstūrgalvas skrūves M10x25 (B), atsperpaplāksnes un paplāksnes no adaptera plāksnēm (21).
2. Uzstādiet aizsargrāmi (2) abās pusēs pie adaptera plāksnēm (21), izmantojot četras sešstūrgalvas skrūves M10x25 (B), atsperpaplāksnes un paplāksnes.
3. Stingri pievelciet sešstūrgalvas skrūves (B), izmantojot dakšveida uzgriežņatslēgu, atslēgas izmērs 16.

8.2 Degvielas tvertnes (5) montāža (4., 5. att.)

1. Uzstādiet degvielas tvertni (5) pie aizsargrāmja (2) stiprinājuma plāksnēm, izmantojot divas sešstūrgalvas skrūves (D), divas paplāksnes M8 un divus sprostzobu uzgriežņus M8.
2. Stingri pievelciet sešstūrgalvas skrūves (D), izmantojot dakšveida uzgriežņatslēgu, atslēgas izmērs 13.
3. Uzspraudiet benzīna šļūteni uz degvielas krāna pie degvielas tvertnes (19). Nostipriniet benzīna šļūteni ar šļūtenes apskavu (C), lai novērstu tās noslīdēšanu. Šim nolūkam izmantojiet apaļknaibles.

8.3 Akseleratora sviru (6) montāža (2., 6. att.)

1. Uzstādiet akseleratora sviru (6) pie aizsargrāmja (2), izmantojot stiprinājuma skavu, divas sešstūrgalvas skrūves M6x30 un divus pašnostiprinošus uzgriežņus M6.
2. Stingri pievelciet sešstūrgalvas skrūves un uzgriežņus, izmantojot dakšveida uzgriežņu atslēgu, atslēgas izmērs 10, un dakšveida uzgriežņu atslēgu, atslēgas izmērs 8.
3. Nostipriniet droseles vadības trosi pie aizsargrāmja (2), izmantojot klāt pievienotos kabeļu savilcējus (F).

9. Pirms lietošanas sākšanas

IEVĒRĪBAI!

Pirms lietošanas sākšanas noteikti pilnībā samontējiet ierīci!

BRĪDINĀJUMS!

Briesmas veselībai!

Benzīna/smēreļļas tvaiku un izplūdes gāzu ieelpošana var izraisīt nopietnus veselības traucējumus, bezsamaņu un ekstremālos gadījumos pat nāvi.

• Neieelpojiet benzīna/smēreļļas tvaikus un izplūdes gāzes. Lietojiet ierīci tikai ārpus telpām.

NORĀDE!

Ierīces apraksts

Ja ierīci lieto bez motoreļļas un transmisijas eļļas vai ar pārāk mazu to daudzumu, tas var radīt motora bojājumus.

• Pirms lietošanas sākšanas iepildiet benzīnu un eļļu. Ierīce tiek piegādāta bez motoreļļas un transmisijas eļļas.

NORĀDE!

Paziņojums par apkārtējo vidi!

Izplūdušā eļļa var ilgstoši piesārņot apkārtējo vidi. Šķidrums ir ļoti indīgs un var ātri radīt ūdens piesārņojumu.

- Uzpildiet / iztukšojiet eļļu tikai uz līdzenas, nostiprinātas virsmas. Lietojiet iepildes cauruli vai piltuvi. - Savāciet iztecināto eļļu piemērotā traukā. - Nekavējoties rūpīgi savāciet izšļakstīto eļļu un utilizējiet lupatiņu saskaņā ar vietējiem noteikumiem. - Utilizējiet eļļu saskaņā ar vietējiem noteikumiem.

NORĀDE!

Bojājumu risks!

Izmantojot nepareizi uzglabātu degvielu vai pirms ilgākas dīkstāves neiztukšojot degvielu, var aizsērēt karburators vai rasties motora darbības traucējumi. - Lieko degvielu ielejiet hermētiskā tvertnē un uzglabājiet to tumšā, vēsā telpā.

9.1 Benzīna uzpildīšana (8. att.)

Uzmanību!

Ierīce tiek piegādāta bez benzīna. Tāpēc pirms lietošanas sākšanas noteikti iepildiet benzīnu. Šim nolūkam izmantojiet Super E10 benzīnu.

BĪSTAMI!

Ugunsbīstamība un sprādzienbīstamība!

Uzpildot degvielu, tā var uzliesmot un noteiktos apstākļos arī eksplodēt. Tas rada smagas pakāpes apdegumus vai izraisa nāvi.

• Izslēdziet motoru un ļaujiet tam atdzist.
• Sargiet no karstuma, liesmām un dzirkstelēm. - Uzpildiet degvielu tikai ārpus telpām. Neuzpildiet degvielu, atrodoties uz transportēšanas līdzekļa. - Lietojiet aizsargcimdus. Nepieļaujiet saskari ar ādu un acīm.
• Iedarbiniet ierīci, atrodoties vismaz 3 m attālumā no degvielas uzpildes vietas.

Norāde: Izmantojiet degvielas filtru (4a). Degvielas filtra ieliktnis (4a) ir kausveida filtra elements, kas atrodas zem degvielas tvertnes vāka (4) un filtrē visu iepildīto degvielu.

1. Notīriet zonu ap degvielas iepildīšanas atveri. Netīrumi degvielas tvertnē (5) izraisa darbības traucējumus.
2. Uzmanīgi atveriet degvielas tvertnes vāku (4), lai varētu samazināties iespējamais pārspiediens.
3. Izmantojot piltuvi (nav iekļauta piegādes komplektā), iepildiet degvielas tvertnē (5) benzīnu (Super E10). Izmantojiet degvielas filtra ieliktni (4a). Ievērojiet maks. uzpildes daudzumu, kas ir 2,8 litri. Uzmanīgi iepildiet benzīnu līdz iepildes caurules apakšmalai.
4. Atkārtoti aizveriet tvertnes vāku (4). Pārliecinieties, vai degvielas tvertnes vāks (4) blīvi noslēdzas.
5. Notīriet degvielas tvertnes vāku (4) un zonu ap to.
6. Pārbaudiet degvielas tvertnes (5) un degvielas cauruļu hermētiskumu.
7. Pirms motora (10) iedarbināšanas paejiet vismaz trīs metrus prom no vietas, kur veicat degvielas uzpildīšanu.
8. Neizmantojiet jau izmantoto un piesārņoto benzīnu. Neļaujiet netīrumiem un ūdenim iekļūt degvielas tvertnē (5).

9.2 Motoreļļas uzpildīšana (8., 9. att.) △ Ievērībai!

Ierīce tiek piegādāta bez motoreļļas. Tāpēc pirms lietošanas sākšanas noteikti iepildiet eļļu. Šim nolūkam izmantojiet universālo eļļu (SAE 10W-30 vai SAE 10W-40 (atkarībā no lietošanas temperatūras).

Norāde: Regulāri pirms katras lietošanas sākšanas pārbaudiet eļļas līmeni. Pārāk zems eļļas līmenis var bojāt motoru.

1. Novietojiet ierīci uz līdzenas, taisnas virsmas.
2. Izskrūvējiet eļļas mērtieni (13).
3. Izmantojot piltuvi (neietilpst piegādes komplektā), uzpildiet tvertni ar motoreļļu. Ievērojiet maks. uzpildes daudzumu, kas ir 600 ml. Uzmanīgi iepildiet eļļu līdz iepildes caurules apakšmalai.
4. Noslaukiet eļļas mērstieni (13) ar tīru, neplūksnojošu drānu.
5. Ievietojiet eļļas mērstieni (13) atpakaļ un pārbaudiet eļļas uzpildes līmeni, atkārtoti nepieskrūvējot eļļas mērstieni (13).
6. Eļļas līmenim jābūt eļļas mērstieņa (13) vidējās atzīmes robežās.
7. Ja eļļas uzpildes līmenis ir pārāk zems, pielejiet ieteicamo eļļas daudzumu (maks. 600 ml).
8. Pēc tam atkārtoti ieskrūvējiet eļļas mērstieni (13).

9.3 Blīvēšanas sistēmas eļļošana (10. att.)

Smērviela tiek sadalīta visā blīvēšanas sistēmā, veicot ierīces vibrācijas kustību. Ierīces lietošanas laikā pa urbumiem virzuļi no ierīces pamatnes nokļūst karterī.

Eļļas līmenis blīvēšanas sistēmā vienmēr jāuztur pareizā līmenī, lai nodrošinātu efektīvu blīvēšanas režīmu.

Piezīme: Ja ierīce bija transportēta horizontālā pozīcijā vai nupat tika lietota, tai jāpastāv vertikālā pozīcijā 15 minūtes, pirms var pārbaudīt eļļas līmeni. Tādējādi eļļa var nosēsties un nodrošināt labāku mērāmo vērtību.

1. Novietojiet ierīci uz līdzenas, taisnas virsmas. Sagāziet ierīci tādā veidā, lai tā veidotu taisnu leņķi pret pamatni.
2. Notīriet piesārņojumus blīvēšanas pēdas eļļas notecināšanas atveres aizgriežņa (14) kontrollūkas zonā.
3. Pārbaudiet eļļas līmeni, izmantojot blīvēšanas pēdas eļļas notecināšanas atveres aizgriežņa (14) kontrollūku. Blīvēšanas sistēmas eļļošana ir kārtībā, ja līmenis eļļas kontrollūkā ir aptuveni 1/2-3/4.
4. Ja eļļa nav redzama, tad tā jāpapildina.
5. Sasveriet ierīci uz priekšu, līdz tā atrodas uz transportēšanas skriemeļa (24).
6. Noņemiet blīvēšanas pēdas eļļas notecināšanas atveres aizgriezni (14), izmantojot galaatslēgu, atslēgas izmērs 24 mm un atslēgu ar sprūdmehānismu (nav iekļauta piegādes komplektā).
7. Izmantojot piltuvi (nav iekļauta piegādes komplektā), uzpildiet eļļu. Ievērojiet maks. uzpildes daudzumu, kas ir 800 ml. Šim nolūkam izmantojiet universālo eļļu (SAE 10W-30 vai SAE 10W-40 (atkarībā no lietošanas temperatūras)).
8. Pēc tam ieskrūvējiet atpakaļ blietes pēdas eļļas notecināšanas atveres aizgriezni (14). Pievelciet blietes pēdas eļļas notecināšanas atveres aizgriezni (14), izmantojot griezes momentu 9 Nm (6 ft-lbs.).
9. Atkārtoti novietojiet ierīci stāvus.

NORĀDE: Nepārpildiet blietēšanas sistēmu ar eļļu. Pārāk augsts eļļas līmenis var radīt hidraulisku aizsprostojumu blietēšanas sistēmā. Tas var radīt kūdainu lietošanu un motora sajūga, blietēšanas sistēmas un blietes pēdas bojājumus.

9.4 Blietes pēda (18) (1. att.)

Ja ierīce ir jauna, pirms katras lietošanas sākšanas reizes vai pēc jaunas blietes pēdas (18) montāžas jāpievelk visi stiprinājuma uzgriežņi, izmantojot dakšveida uzgriežņatslēgu, atslēgas izmērs 19 (nav iekļauts piegādes komplektā). Izmantojot dinamometrisko atslēgu (nav iekļauta piegādes komplektā), pievilkšanas griezes moments ir 86 Nm.

10. Lietošanas sākšana

IEVĒRĪBAI!

Uzmanīgi izlasiet Drošības norādījumus.

10.1 Sagatavošana

Novietojiet ierīci stāvus uz stingras, līdzenas virsmas, lai nodrošinātu pienācīgu motora (10) eļļošanu.

Pārbaude pirms vadības

• Pārbaudiet motora visas puses, vai nav eļļas vai benzīna noplūdes.
• Pārbaudiet motoreļļas līmeni.
• Pārbaudiet degvielas līmeni - degvielas tvertnei vajadzētu būt vismaz līdz pusei piepildītai.
• Pārbaudiet gaisa filtra stāvokli.
• Pārbaudiet degvielas cauruļvadu stāvokli.
• Ievērojiet, vai nav bojājumu pazīmju.
• Pārbaudiet, vai ir piestiprināti visi aizsargapvalki un pievilktas visas skrūves, uzgriežņi un tapas.
• Pārbaudiet ārējo skrūvsavienojumu nostiprinājumu.
• Pārbaudiet, vai ierīce atrodas uz stingras, līdzenas un stabilas pamatnes, lai novērstu apgāšanos. Savainošanās un apgāšanās risks!
• Pārbaudiet atrašanās vietu. Neiedarbiniet ierīci uz cietām virsmām, piem., asfalta vai betona. Nepieļaujiet novietošanas vietas ar padziļinājumiem vai bedrēm (piem., peļķēm). Uz gludām, slapjām virsmām pastāv paslīdēšanas risks!

10.2 Ieslēgšanas / izslēgšanas slēdzis (16) (11. att.)

Ar ieslēgšanas / izslēgšanas slēdzi (16) aktivizē vai deaktivizē aizdedzes sistēmu. Ieslēgšanas / izslēgšanas slēdzim (16) jāatrodas pozīcijā "ON", lai motors (10) darbotos.

Motors (10) apstājas, ja ieslēgšanas / izslēgšanas slēdzi (16) pārvieto pozīcijā “OFF”.

10.3 Akseleratora svira (6) (1., 6., 14. att.)

Ar akseleratora sviru (6) regulē motora (10) ātrumu. Ja sviru pārvieto parādītajos virzienos, motors (10) darbojas ātrāk vai lēnāk.

Ātri =

Lēnam/tukšgaita=

Norāde:

Ierīce ir izstrādāta apgriezienu skaitam 4000 apgr./min. Ar optimālu apgriezienu skaitu pedālis darbojas ātrumā, izdarot 680 sitienus minūtē. Droseles ātruma palielināšana virs rūpnīcā noregulēta apgriezienu skaita nepalielina sitienu skaitu, un tas var sabojāt ierīci.

IEVĒRĪBAI!

Motora (10) iedarbināšanas laikā atveriet gaisa vārsta sviru (7) tikai tad, ja akseleratora svira (6) atrodas tukšgaitā. Pretējā gadījumā ierīce var sākt kustēties.

Iedarbiniet ierīci lēni no tukšgaitas pozīcijas līdz kustībai ar pilnu gāzi.

10.4 Motora (10) iedarbināšana (11.-14. att.)

10.4.1 Aukstā palaišana

1. Novietojiet degvielas krānu pie degvielas tvertnes (19) pozīcijā “ON”.
2. Novietojiet degvielas krānu pie motora (9) atvēršanai pa labi.
3. Aizveriet gaisa vārsta sviru (7) un šim nolūkam pabīdiet to pa kreisi.
4. Mazliet atveriet akseleratora sviru (6), nedaudz nospiežot to pa kreisi.
5. Pagrieziet ieslēgšanas / izslēgšanas slēdzi (16) pozīcijā "ON".
6. Viegli pavelciet auklas starteri (11), līdz ir jūtama pretestība, un ļaujiet tam satīties atpakaļ.
7. Spēcīgi pavelciet auklas starteri (11) un ļaujiet tam lēni satīties atpakaļ. Neļaujiet auklas starterim (11) atlēkt atpakaļ. Ja nepieciešams, vairākas reizes pavelciet auklas starteri (11), līdz motors (10) sāk darboties.
8. Ļaujiet motoram (10) dažas sekundes iesilt.
9. Novietojiet akseleratora sviru (6) tukšgaitā.
10. Tiklīdz motors (10) darbojas, lēnām novietojiet gaisa vārsta sviru (7) pa labi.
11. Lēnām pabīdiet gaisa vārsta sviru (6) pa kreisi lietošanas sākšanai.
12. Ierīce sāk darboties.

10.4.2 Siltā palaišana (11.-14. att.)

1. Novietojiet degvielas krānu pie degvielas tvertnes (19) pozīcijā "ON".
2. Novietojiet degvielas krānu pie motora (9) atver-snai pa labi.
3. Atveriet gaisa vārsta sviru (7) un šim nolūkam pabīdiet to pa labi.
4. Pabīdiet akseleratora sviru (6) tukšgaitas pozīcijā pa labi.
5. Pagrieziet ieslēgšanas / izslēgšanas slēdzi (16) pozīcijā "ON".
6. Spēcīgi pavelciet auklas starteri (11) un ļaujiet tam lēnām satīties atpakaļ. Neļaujiet auklas starterim (11) atlēkt atpakaļ. Ja nepieciešams, vairākas reizes pavelciet auklas starteri (11), līdz motors (10) sāk darboties.
7. Motors (10) sāk darboties.
8. Lēnām pabīdiet gaisa vārsta sviru (6) pa kreisi lietošanas sākšanai.
9. Ierīce sāk darboties.

10.5 Motora (10) izslēgšana (13., 14. att.) △ uzmanību

Ja ārkārtas situācijā apturiet motoru (10), pagrieziet ieslēgšanas/izslēgšanas slēdzi (16) pozīcijā "OFF".

Parastajos apstākļos izmantojiet šādu metodi:

1. Pabīdiet akseleratora sviru (6) tukšgaitas pozīcijā pa labi.
2. Pagrieziet ieslēgšanas/izslēgšanas slēdzi (16) pozīcijā "OFF".
3. Novietojiet degvielas krānu pie degvielas tvertnes (19) aizvēršanai pozīcijā "OFF".
4. Novietojiet degvielas krānu pie motora (9) aizvēršanai pa kreisi.

UZMANĪBU!

Nepārtrauciet gaisa vārsta sviru (7), lai izslēgtu motoru (10). Tas var radīt kļūdainas aizdedzes vai motora bojājumus.

UZMANĪBU!

Lietošanas laikā ierīci nedrīkst pacelt vai pārvietot citā atrašanās vietā. Jūs varat zaudēt kontroli pār ierīci. Ievērojiet 13. nodaļu.

10.6 Vibroplātnes vadīšana (1. att.)

• Optimālai blietēšanai un mazam blietes pēdas nolietojumam blietes pēdai (18) jāatrodas plakani uz pamatnes, ne uz priekšējās malas, ne arī uz aizmugurējās malas. Lai nepieļautu pārmērīgu plāksnes nodilumu, blietes pēdai (18) vienmēr jāatrodas paralēli pamatnei. Vadiet ierīci ar abām rokām aiz virzītājskavas (15).
• Nostājieties aiz ierīces, ejiet lēnam un vadiet ierīci vajadzīgajā virzienā, kamēr tā pārvietojas uz priekšu. Vadiet ierīci tā, lai jūs nevarētu tikt iespiests starp ierīci un cietiem priekšmetiem.
• Strādājot kāpumos vai nogāzēs, vienmēr ejiet kalna pusē. Operators nekad nedrīkst stāvēt ierīces krišanas virzienā.
• Ja jūs izmantojat ierīci nelīdzenā teritorijā vai blietējot nenostiprinātu materiālu, jāvalkā drošības apavi. Uzturiet ierīci tīru un sausu.
• Arī īslaicīgu darba pārtraukumu gadījumā izslēdziet ierīci.
• Stradājot atveriet akseleratora sviru (6) līdz galam, lai panāktu maks. jaudu.
• Veicot blietēšanu, nekādā gadījumā neatlaidiet virzītājskavu (15). Ļaujiet ierīcei pašai veikt kustību uz priekšu. Ierīce ir konstruēta tā, lai blietēšanas laikā tā pati pārvietotos uz priekšu. Lai paātrinātu padevi, mazliet pavelciet virzītājskavu (15) atpakaļ, tā ka pēdas aizmugurējā daļa vispirms saskaras ar pamatni.
• Neizdariet spiedienu uz ierīci. Nemēģiniet pārvietot ierīci uz priekšu, pielietojot muskuļu spēku. Ja ierīce apgāžas, nekavējoties izslēdziet motoru (10) (novietojiet ieslēgšanas / izslēgšanas slēdzi (16) pozīcijā "OFF"). Novietojiet ierīci atkal stāvus vai nolieciet uz sāniem, tā ka motors (10) ir vērsts uz augšu. (sk. transportēšanas stāvokli 10. att.).

Norāde: Lai nepielautu motora bojājumus, ierīce, atrodoties uz sāniem, nedrīkst turpināt darboties.

IEVĒRĪBAI!

Neizmantojiet ierīci uz betona vai cietām vai stingri noblietētām grunts virsmām. Šādos gadījumos ierīce nevis vibrē, bet atsitas, kas izraisa blietēšanas pēdas (18) un motora (10) bojājumus.

11. Tīrīšana un apkope

IEVĒRĪBAI!

Pirms tīrīšanas darbu veikšanas vienmēr izslēdziet motoru (10) un atvienojiet aizdedzes sveces uzgali (22).

Pēc katras lietošanas reizes jāiztīra cilindra dzesētājribas, kā arī jāiztīra netīrumi un akmeņi, kas sakrājušies ierīcē.

IEVĒRĪBAI!

Neizmantojiet spiediena ūdens strūklas tīrīšanas aparātus ierīces tīrīšanai. Ūdens var iekļūt ierīces blīvās vietās un sabojāt darbvārpstas, virzuļus, gultņus vai motoru (10). Spiediena ūdens strūklas tīrīšanas aparāti saīsina darbības ilgumu un pasliktina vadāmību.

IEVĒRĪBAI!

Pirms apkopes darbu veikšanas vienmēr izslēdziet motoru (10) un atvienojiet aizdedzes sveces uzgali (22).

11.1 Apkopes grafiks

Ievērojiet šīs ierīces un motora apkopes tabulu:

Apkopes grafiks
Tehniskās uzturešanas pārbaude	Interväls
Valīgas skrūves	Pirms lietošanas sākšanas
Pārbaudīt, vai nav bojājumu	Pirms lietošanas sākšanas
Pārbaudīt degvielas tvertnes hermētiskumu	Pirms lietošanas sākšanas
Ierīces tīrīsana	Pēc lietošanas sākšanas
Dzesētājribu pārbaude	Pēc 25 darba stundām
Aizdedzes sveces pārbaude	Pēc 25 darba stundām
Motorellas maina	Pēc 50 darba stundām
Pārbaudiet gaisa filtru	Pēc 100 darba stundām
Motorellas maina	Pēc 100 darba stundām
nomainiet aizdedzes sveci,	Pēc 100 darba stundām
Nostādināšanas trauka tīrīsana	Pēc 100 darba stundām
Nomainiet blitetëšanas sistëmas ellu,	Pëc 300 darba stundãm
iztīriet degvielas filtru.	Pëc 300 darba stundãm

11.2. Motoreļļas maiņa (15. att.)

NORĀDĪJUMS!

Kaitējums apkārtējai videi!

Izplūdusī eļļa var ilgstoši piesārņot apkārtējo vidi.

Šķidrums ir ļoti indīgs un var ātri radīt ūdens piesārņojumu.

Uzpildiet / iztukšojiet eļļu tikai uz līdzenām, nostiprinātām virsmām. Lietojiet iepildes cauruli vai piltuvi. Savāciet iztecināto eļļu piemērotā traukā. Nekavējoties rūpīgi savāciet izšķīdušo eļļu un utilizējiet lupatiņu saskaņā ar vietējiem noteikumiem. Utilizējiet eļļu saskaņā ar vietējiem noteikumiem.

Motoreļļas maiņu vajadzētu veikt, kad motors (10) ir silts un izslēgts.

1. Novietojiet ierīci uz līdzenas, taisnas virsmas.
2. Palieciet zem eļļas notecināšanas atveres aizgriežņa (12) piemērotu savākšanas tvertni (nav iekļauta piegādes komplektā).
3. Lai atskrūvētu eļļas notecināšanas atveres aizgriezni (12) un iztecinātu motoreļļu, izmantojiet dakšveida uzgriežņatslēgu, atslēgas izmērs 10 mm (nav iekļauta piegādes komplektā).
4. Pēc tam, kad ir iztecināta visa motoreļļa, eļļas notecināšanas atveres aizgriezni (12) aizskrūvējiet.
5. Tagad pretēji pulksteņrādītāja kustības virzienam izskrūvējiet eļļas mērstieni (13).
6. Uzpildiet jaunu motoreļļu un pārbaudiet eļļas līmeni (sk. 10.2. punktu).
7. Pēc tam ieskrūvējiet eļļas mērstieni (13) atpakaļ, griežot to pulksteņrādītāja kustības virzienā.

11.3 Gaisa filtra (3) apkope (16. att.)

BĪSTAMI!

Ugunsbīstamība un sprādzienbīstamība!

Veicot tīrīšanu nepareizi, var aizdegties degviela un noteiktos apstākļos pat eksplodēt. Tas rada smagas pakāpes apdegumus vai izraisa nāvi.

• Tīriet gaisa filtru, to tikai izdauzot vai izpūšot ar saspiestu gaisu.
• Nekad netīriet gaisa filtru ar benzīnu vai degošiem šķīdinātājiem.

NORĀDE!

Bojājumu risks!

Motora darbība bez ievietota filtra elementa var radīt motora bojājumus.

• Nekad nedarbiniet motoru bez ievietota filtra elementa.

Netīrs gaisa filtrs samazina motora jaudu, jo netiek nodrošināta pietiekama gaisa pieplūde karburatoram.

Tādēļ ir nepieciešama regulāra pārbaude.

Gaisa filtrs jāpārbauda ik pēc 100 darba stundām un vajadzības gadījumā jāiztīra.

1. Noņemiet gaisa filtra korpusa vāku (3c).
2. Izņemiet gaisa filtra ieliktni un pārbaudiet, vai tam nav bojājumu.
3. Bojātu elementu nomainiet. Noslaukiet netīrumus no filtra korpusa iekšpuses ar tīru, mitru lupatiņu. Uzmaniet, lai atverē neiekļūtu netīrumi.
4. Noņemiet porolona filtru (3b) no papīra filtra (3a). Pārbaudiet, vai tam nav bojājumu un, ja nepieciešams, nomainiet. Notīriet porolona filtru (3b), izmantojot saudzīgu ziepju šķīdumu.
5. Izpūtiet papīra filtru (3a) no iekšpuses uz āru ar saspiestu gaisu. Neberziet netīrumus no papīra filtra (3a). Tas var radīt bojājumus.
6. Uzlieciet porolona filtru (3b) uz papīra filtra (3a).
7. Aizveriet gaisa filtra korpusa vāku (3c).

Nekad neļaujiet motoram (10) darboties bez gaisa filtra ieliktņa vai ar bojātu gaisa filtra ieliktni. Šādā veidā netīrumi iekļūst motorā (10), kā rezultātā var rasties nopietni motora bojājumi. Par šādu darbības rezultātā izrietošajiem bojājumiem ražotājs nav atbildīgs; risku uzņemas vienīgi pats lietotājs.

11.4 Aizdedzes sveces (22a) tīrīšana / nomaiņa (17., 18. att.)

IEVĒRĪBAI: Nomainiet aizdedzes sveci tikai aukstam motoram!

Pirmoreiz pārbaudiet aizdedzes sveci (22a) pēc 25 darba stundām, vai nav piesārņojuma, un, ja nepieciešams, notīriet to ar vara stiepļu suku.

Pēc tam nomainiet aizdedzes sveci (22a) ik pēc 100 darba stundām vai pēc vajadzības.

1. Noņemiet aizdedzes sveces uzgali (22) un novērsiet iespējamos netīrumus aizdedzes sveces zonā.
2. Pagrieziet aizdedzes sveci (22a), izmantojot komplektā iekļauto aizdedzes sveces atslēgu (G), un pārbaudiet aizdedzes sveci.
3. Pārbaudiet izolatoru. Bojājumu, piem., plaisu vai šķēlumu gadījumā nomainiet aizdedzes sveci (22a).
4. Notīriet aizdedzes sveces elektrodu ar stiepļu suku.
5. Pārbaudiet spraugu starp elektrodiem un noregulējiet to, izmantojot spraugmēru (nav iekļauts piegādes komplektā). Lai motors (10) saglabātu jaudu, aizdedzes svecei (22a) jābūt pareizai spraugai starp elektrodiem (0,7 - 0,8 mm).
6. Ar roku ieskrūvējiet atpakaļ aizdedzes sveci (22a) un pievelciet to par aptuveni 1/4 apgrieziena, izmantojot aizdedzes sveces atslēgu (G).
7. Uzlieciet aizdedzes sveces uzgali (22) uz aizdedzes sveces (22a).

IEVĒRĪBAI

Vaļīga aizdedzes svece var pārkarst un bojāt motoru. Ja jūs pārāk stipri pievelkat aizdedzes sveci, var bojāt vītni cilindra galvā.

11.5 Blietēšanas sistēmas eļļošana (10. att.)

Pārbaudiet eļļas līmeni ikreiz pirms lietošanas sākšanas.

Skatīt 10.3. Blietēšanas sistēmas eļļošana.

11.6 Blietēšanas sistēmas eļļas maiņa (10. att.)

1. Novietojiet ierīci uz līdzenas, taisnas virsmas. Sagāziet ierīci tādā veidā, lai tā veidotu taisnu leņķi pret pamatni.
2. Sasveriet ierīci uz aizmuguri, līdz tā atrodas uz virzītājskavas (15).
3. Palieciet zem ierīces piemērotu savākšanas tvertni (nav iekļauta piegādes komplektā).
4. Noņemiet blietes pēdas eļļas notecināšanas atveres aizgriezni (14), izmantojot galaatslēgu, atslēgas izmērs 24 mm un atslēgu ar sprūdmehānismu (nav iekļauta piegādes komplektā).
5. Noteciniet eļļu savākšanas tvertnē.
6. Novietojiet ierīci atpakaļ stāvus pozīcijā un sasveriet to, līdz ierīce atrodas uz transportēšanas skrituļa (24).
7. Izmantojot piltuvi (nav iekļauta piegādes komplektā), uzpildiet eļļu. Ievērojiet maks. uzpildes daudzumu, kas ir 800 ml.
8. Pēc tam ieskrūvējiet atpakaļ blītes pēdas eļļas notecināšanas atveres aizgriezni (14). Pievelciet blītes pēdas eļļas notecināšanas atveres aizgriezni (14) līdz griezes momentam 9 Nm (6 ft-lbs.).
9. Atkārtoti novietojiet ierīci stāvus.

11.7 Noteciniet benzīnu, izmantojot benzīna atsūknētājsūkni (19. att.)

Uzglabājot ražojumu ilgāku laiku, jānotecina benzīns.

BRĪDINĀJUMS!

Briesmas veselībai!

Benzīna/šķīdinātāja tvaiku un izplūdes gāzu ieelpošana var izraisīt nopietnus veselības traucējumus, bezsamaņu un ekstremālos gadījumos pat nāvi.

• Neieelpojiet benzīna/šķīdinātāja tvaikus un izplūdes gāzes.
• Izteciniet degvielu tikai ārpus telpām.
• Aizveriet degvielas krānu pie degvielas tvertnes (19).
• Turiet zem benzīna atsūknētājsūkņa šļūtenes piemērotu degvielas savākšanas tvertni (neietilpst piegādes komplektā).
• Uzmanīgi atveriet degvielas tvertnes vāku (4), lai varētu samazināties iespējamais pārspiediens. Noņemiet degvielas tvertnes vāku (4).
• Izņemiet degvielas filtra ieliktni (4a).
• Iebīdiet benzīna atsūknētājšļūteni degvielas tvertnē (5) un pilnībā izteciniet degvielu, izmantojot benzīna atsūknētājšļūteni.
• Ievietojiet atpakaļ degvielas filtra ieliktni (4a).
• Pieskrūvējiet atpakaļ degvielas tvertnes vāku (4).
• Lai pārliecinātos, vai benzīns nepaliek karburatorā, atlikušais benzīns no karburatora jānotecina.

11.8 Degvielas filtra ieliktņa (4a) tīrīšana (19. att.)

Norāde: Degvielas filtra ieliktnis (4a) ir kausveida filtra elements, kas atrodas uzreiz zem degvielas tvertnes vāka (4) un filtrē visu iepildīto degvielu.

1. Atskrūvējiet degvielas tvertnes vāku (4).
2. Iznemiet degvielas filtra ieliktni (4a). Notīriet to ar neuzliesmojošu šķīdinātāju vai ar šķīdinātāju, kuram ir augsta uzliesmošanas temperatūra.
3. Ievietojiet atpakaļ degvielas filtra ieliktni (4a).
4. Pieskrūvējiet atpakaļ degvielas tvertnes vāku (4).

Jautājumu gadījumā norādiet šādus datus:

• ierīces datu plāksnītē norādītie dati;
• motora datu plāksnītē norādītie dati.

Svarīga norāde remonta gadījumā:

Veicot ierīces piegādes atgriešanu remonta veikšanai, ievērojiet, ka ierīce drošības apsvērumu dēļ tehniskās apkalpošanas stacijai jānosūta bez eļļas un bez degvielas.

Nejauša un negaidīta ierīces iedarbināšanās var radīt savainojumus.

1. Pirms iekraušanas izslēdziet motoru (10) un pēc tam, kad motors (10) ir atdzisis, noņemiet aizdedzes sveces uzgali (22) no aizdedzes sveces (22a).
2. Aizveriet degvielas krānu pie motora (9) un degvielas krānu pie degvielas tvertnes (19). Neuzpildiet degvielu ierīcē, atrodoties uz transportēšanas līdzekļa.
3. Ierīce sava svara ietekmē var izraisīt smagus saspiedumus.

BRĪDINĀJUMS!

Saspiešanas risks!

Virzītājskavu nedrīkst izmantot ierīces pacelšanai.

• Tikai transportēšanas skavu drīkst izmantot ražojuma pacelšanai.
• Regulāri jāpārbauda, vai transportēšanas skavai nav nodiluma, bojājuma, vai nenotiek tās ļaunprātīga izmantošana. Bojāta transportēšanas skava nekavējoties jānomaina.

Uzmanību! Ierīce var nokrist un izraisīt bojājumus vai savainojumus, ja to pienācīgi nepacel.

Uzmanību! Stiprinājuma punkts ir paredzēts ierīces stiprināšanai transportēšanas laikā. Uzmanību! Transportēšanas skava (1) ir paredzēta iestrēgušas ierīces evakuācijai vai aizvilkšanai. Ja aizvilkšana ar viksi nav iespējama, izmantojiet viksnes stieni. Noteikti uzmaniet, lai vilkšanas stienim nebūtu nekādu redzamu trūkumu, un tas varētu izturēt dalus spēkus. Pretēji lentēm, trosēm un vikiem, vilkšanas stienis var uzņemt un novadīt tālāk gan stiepes spēkus, gan ar spiedes spēkus.

12.1 Transportēšana

Šo ierīci var transportēt transportlīdzeklī vai ar transportēšanas palīgierīci (E) atkarībā no izmantošanas vietas apstākļiem un pārvietošanās attāluma.

Laujiet motoram (10) pirms transportēšanas vai iekraušanas atdzist, lai nepieļautu apdegumus un ugunsbīstamību.

Pilnīgi iztukšojiet degvielas tvertni (5) (sk. 12.7. punktu).

12.1.1 Transportēšanas palīgierīce (E) (20. att.)

Transportēšanas mehānisms atvieglo ierīces lietošanu, pārvietojot to nelielā attālumā. Izmantojiet transportēšanas palīgierīci (E) tikai uz līdzenas un stingras pamatnes un īsos posmos. Atkārtoti noņemiet transportēšanas palīgierīci (E) pirms nākamās izmantošanas reizes.

1. Pirms transportēšanas izslēdziet motoru (10) (sk. 11.5. punktu).
2. Nedaudz sasveriet ierīci uz priekšu un iebīdiet transportēšanas palīgierīci (E) zem turētāja.
3. Ar kāju noturiet transportēšanas palīgierīci (E).
4. Sasveriet ierīci uz aizmuguri uz ass.
5. Ar virzītājskavas (15) palīdzību pēc vajadzības pārvietojiet ierīci uz priekšu vai atpakaļ.
6. Novietojot ierīci, rīkojieties pretējā secībā.
7. Uzmanīgi novietojiet ierīci un noņemiet transportēšanas palīgierīci (E).

12.1.2 Transportēšana transportlīdzeklī

(1., 10., 20. att.)

Vienmēr pēc iespējas transportējiet ierīci stāvus pozīcijā. Ja ierīci nav iespējams transportēt stāvus, to atļauts transportēt tikai pozīcijā, kāda parādīta 11. attēlā.

Turklāt gaisa filtrs (3) nedrīkst būt pavērsts uz leju. Cilindrā, degkamerā un gaisa filtrā (3) nedrīkst iekļūt eļļa. Tas var apgrūtināt iedarbināšanu.

1. Ie celiet ierīci transportlīdzeklī. Šajā sakarā ņemiet vērā to, ka ierīce ir pārāk smaga, lai to paceltu bez mehāniska palīglīdzekļa (t.i., bez pacēlāja).
2. Vai izmantojiet transportēšanas palīgierīci (E) un iekraušanas rampu, lai ierīci iekrautu transportlīdzeklī.
3. Nodrošiniet ierīci transportlīdzeklī pret ripošanu, slīdēšanu vai apgāšanos un to papildus nostipriniet. Papildus nostipriniet ierīci ar spriegošanas siksnu stiprinājuma punktā.

IEVĒRĪBAI!

Pēc transportēšanas horizontālā stāvoklī ierīce atkal jānovieto stāvus, lai eļļa varētu satecēt atpakaļ motorā (10). Šis process var aizņemt kādu laiku, līdz ir atjaunojies normāls eļļas līmenis.

12.2 Ierīces pacelšana / transportēšana ar pacēlāju (1. att.)

Pirms pacelšanas pārliecinieties, vai pacēlājs (celtnis vai kravas pacēlājs) spēj izturēt ierīces svaru, neradot bīstamību. Attiecībā uz pacelamo svaru skatiet pacēlāja datu plāksnīti.

Ņemiet vērā, ka pārkraušanas rampām jābūt ar pietiekamu kravnesību un vertikālo stabilitāti.

1. Piestipriniet pacelšanas āķa mehānismu pie centrālās piekares, proti, transportēšanas skavas (1).
2. Nedaudz paceliet ierīci un pārliecinieties, vai visi savienojumi ir pienācīgi nostiprināti.
3. Tagad jūs varat ierīci pacelt ar pacēlāju, kā tas jums ir nepieciešams.

IEVĒRĪBAI!

Ierīce ir smaga, un to nedrīkst pacelt viena persona. Vienmēr paceliet ierīci, piesaistot vismaz divas personas.

13. Glabāšana

▲ BRĪDINĀJUMS!

Ugunsbīstamība un sprādzienbīstamība!

Uzglabājot ierīci iespējamu aizdegšanās avotu tuvumā, var izcelties ugunsgrēks vai notikt eksplozija.

Tas rada smagus apdegumus vai izraisa nāvi.

• Novērsiet iespējamos aizdegšanās avotus, piem., krāsnis, ūdens gāzes sildītājus, gāzes žāvētājus u. tml.

NORĀDE!

Bojājumu risks!

Ja ierīci pienācīgi neglabā, tas var radīt motora bojājumus.

• Glabājiet ierīci, sargājot no netīrumiem, putekļiem un mitruma.

13.1 Uzglabāšana ilgākos darba pārtraukumos:

Ja ierīci nelieto ilgāk par 30 dienām, tad, lai to sagatavotu novietošanai glabāšanā, jāizpilda zemāk minētās darbības.

1. Pilnīgi iztukšojiet degvielas tvertni (5) (sk. 12.7. punktu). Glabāšanā novietotais benzīns, kas satur etanolu vai MTBE, 30 dienu laikā izsīkst. Izsīkušam benzīnam ir augsts gumijas saturs, un tādējādi tas var aizsprostot karburatoru un ierobežot benzīna padevi.
2. Noteciniet motoreļļu no motora (10), kamēr tas vēl ir silts. Iepildiet jaunu eļļu. (sk. 12.2. punktu)
3. Izmantojiet tīras drānas ierīces tīrīšanai. ▲ Plastmasas daļu tīrīšanai neizmantojiet koroziju izraisošus tīrīšanas līdzekļus vai tīrīšanas līdzekļus uz eļļas bāzes. Ķīmiskās vielas var sabojāt plastmasu.
4. Glabājiet ierīci stāvus pozīcijā tīrā, sausā vietā ar labu ventilāciju.

Glabājiet ierīci un tās piederumus tumšā, sausā un no sala drošā, kā arī bērniem nepieejamā vietā. Ieteicamā glabāšanas temperatūra ir 5 - 30°C.

Uzglabājiet ierīci oriģinālajā iepakojumā.

Apsedziet ierīci, lai to pasargātu no putekļiem vai mitruma.

14. Utilizācija un otrreizējā izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādājami. Utilizejiet iepakojumus atbilstoši apkārtējās vides prasībām.

Par iespējām utilizēt nolietoto ierīci jautājiet sava novada vai pilsētas administrācijai.

Degviela un eļļas

• Pirms ierīces utilizācijas jāiztukšo degvielas tvertne un motoreļļas tvertne!
• Degvielu un motoreļļu nedrīkst izmest sadzīves atkritumos vai kanalizācijā, tās jānodod šķirošanas vai utilizācijas punktā!

Tukšas eļļas un degvielas tvertnes jāutilizē atbilstoši apkārtējās vides prasībām.

15. Traucējumu novēršana

Turpmāk tabulā ir parādītas kļūdu pazīmes un aprakstīts, kā jūs varat tās novērst, ja jūsu ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisā.

Traucējums lespējamais cēlonis Novērsana
Nevienmērīga sabliētēšana.	Nodilusi blietes pēda (18).	Nomainiet blietes pēdu (18). Sazinieties ar pilnvarotu specializēto darbnīcu.
Ellas zudums motorā (10).	Nodilusi blīvējuni, radiālie blīvgredzeni.	Sazinieties ar pilnvarotu specializēto darbnīcu.
	Pamatne ir pārāk cieta. Pamatnes sablīvēšana	nav iespējama.
	Pamatne ir pārāk slapja, blietes pēda (18) buksē.	Laujiet nožūt.
	Uz blietes pēdas (18) ir biezs netīrumu slānis.	Notīriet blietes pēdu (18) un blietes apakśdalu (17).
Motors (10) darbojas, taču icerice darbojas nevienmērīgi.	Salūzušas detalas blietēšanas systēmā.	Sazinieties ar pilnvarotu specializēto darbnīcu.
	Salūzusi vai zemas kvalīṭates atspere.
	Iestatīts pārāk liels motora apgriezienu skaɪts.
Motoru (10) nav iespējams iedarbināt.	Degvielas tvertnē (5) nav degvielas. Papildus u	zpildiet benzīnu (Super E10).
	Aizvērts degvielas krāns pie motora (9) un degvielas krāns pie degvielas tvertnes (19).	Atveriet degvielas krānu pie motora (9) un degvielas krānu pie degvielas tvertnes (19).
	Piesārŋots gaisa filtrs (3). Iztīriet gaisa filtru (3).
	leslēgšanas / izslēgšanas slēdzis (16) atrodas pozicijā “OFF”.	Novietojiet ieslēgšanas / izslēgšanas slēdzi (16) pozicijā “ON”.
	Bojāts auklas starteris (11). Salabojiet auklas starteri (11).
	Nav motorellas. Papildinit motorellu.
	Piesārŋota aizdedzes svece (22a). Notīriet aizdedzes sveci (22a).
Motors (10) darbojas, taču icerice nepārvietojas.	Bojāts centrbēdzes sajūgs.	Nomainiet sajūgu. Sazinieties ar pilnvarotu specializēto darbnīcu.
	Zems blietēšanas spiediens.	Sazinieties ar pilnvarotu specializēto darbnīcu.
	Aizsprostots izplūdes kolektors.
Motors (10) pārāk sakarst.	Dzesēšanas gaisa plūsma ir traucēta.	Aizvāciet visus sveškermenμus no rāmja, ventiladora, gaisa iplūdes atverēm un dzesētājribām.
	Bojāta aizdedzes svece (22a). Nomainiet aizdedzes sveci (22a).

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs garantējam savam izstrādājumam, ja pircējs pret to atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kļūst nelietojama bojātu materiālu vai ražošanas

defektu dēļ sajūga laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana, vairākuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garanti SE
