Produkta veids	Vibrācijas plāksne
Zīmols	Scheppach
Modelis	HP2200S
Dzinējs	Viencilindru 4 taktu, bezsvina benzīns
Darba tilpums	196 cm³
Maks. jauda	4,8 kW
Plāksnes izmēri	550 x 440 mm
Svars	102 kg
Blīvēšanas spēks	25 kN
Pārvietošanās ātrums	25 m/min
Vibrācijas frekvence	4200 vpm
Blīvēšanas dziļums	35 cm
Tvertnes tilpums	3,5 L
Dzinēja eļļas tilpums	0,6 L
Eksitatora eļļas tilpums	0,25 L
Maks. slīpuma leņķis	25°
Akustiskā spiediena līmenis LpA	84,6 dB(A)
Akustiskās jaudas līmenis LWA	104,6 dB(A)
Vibrācijas (ah)	30 m/s²
Ieteicamā dzinēja eļļa	SAE 10W-30 vai 10W-40
Eksitatora eļļa	SAE 10W-30 (automātiskā pārnesumkārba)
Nolietojuma daļas	Svece, eļļa, siksna, gumijas paklājs, gaisa filtrs
Iekļautie piederumi	Gumijas paklājs, pārvietošanas ierīce, sveces atslēga

Bieži uzdotie jautājumi - HP2200S SCHEPPACH

Kā iedarbināt dzinēju aukstā stāvoklī?

Iestatiet degvielas krānu pozīcijā ON, aktivizējiet droseli pozīcijā CLOSE, pagrieziet dzinēja slēdzi pozīcijā ON, pēc tam velciet palaišanas auklu. Kad dzinējs ir silts, pārvietojiet droseli pozīcijā OPEN.

Kādu dzinēja eļļu izmantot un kad to mainīt?

Izmantojiet eļļu SAE 10W-30 vai 10W-40 (atkarībā no temperatūras). Pirmā maiņa pēc 20 darba stundām, pēc tam ik pēc 100 stundām.

Kāpēc mana vibrācijas plāksne lec, nevis vibrē?

Tas notiek uz pārāk cietām virsmām, piemēram, betona. Izmantojiet plāksni tikai uz mīkstām vai granulētām augsnēm. Gumijas paklājs ir ieteicams bruģakmeņiem.

Kā tīrīt gaisa filtru?

Noņemiet vāku, izņemiet putu elementu un papīra filtru. Izmazgājiet putas ar ziepjūdeni, nosusiniet, piesūciniet ar dzinēja eļļu un izspiediet. Piesitiet papīra filtru, lai notīrītu putekļus. Salieciet atpakaļ.

Kāda ir avārijas apturēšanas procedūra?

Nekavējoties pagrieziet dzinēja slēdzi pozīcijā OFF. Normālā lietošanā samaziniet gāzi līdz tukšgaitai, ļaujiet atdzist 1-2 minūtes, pēc tam izslēdziet dzinēju un aizveriet degvielas krānu.

Kā iztukšot eksitatora eļļu?

Ļaujiet eksitatoram atdzist, nolieciet plāksni, lai iztukšotu caur iztukšošanas aizbāzni (m). Pārbaudiet, vai nav metāla skaidas. Aizveriet, nolieciet atpakaļ horizontāli, noņemiet vāku un ielejiet 0,25 L eļļas SAE 10W-30.

Kādu aizsargaprīkojumu man jāvalkā?

Valkājiet dzirdes aizsardzību (augsts skaņas līmenis), aizsargbrilles, cimdus, drošības apavus un cieši pieguļošu apģērbu. Neļaujiet citām personām uzturēties darba zonā.

Vai es varu izmantot plāksni uz nogāzes?

Jā, bet nepārsniedziet 25° slīpumu un uzbrauciet uz nogāzes no apakšas taisnā līnijā un atpakaļgaitā, lai izvairītos no apgāšanās.

Kā uzglabāt vibrācijas plāksni ilgāk par 30 dienām?

Iztukšojiet degvielas tvertni, ļaujiet dzinējam darboties līdz apstājas, lai iztīrītu karburatoru, iztukšojiet karsto dzinēja eļļu un iepildiet jaunu eļļu. Notīriet ārpusi un uzglabājiet sausā, vēdināmā vietā, bērniem nepieejamā vietā.

Ko darīt, ja dzinējs neiedarbojas?

Pārbaudiet sveci (vads pareizi pievienots, sprauga 0,7-0,8 mm), svaigas degvielas līmeni, tīru gaisa filtru, atvērtu krānu un droseli pareizā pozīcijā. Ja applūdināts, pagaidiet dažas minūtes.

LIETOŠANAS INSTRUKCIJA HP2200S SCHEPPACH

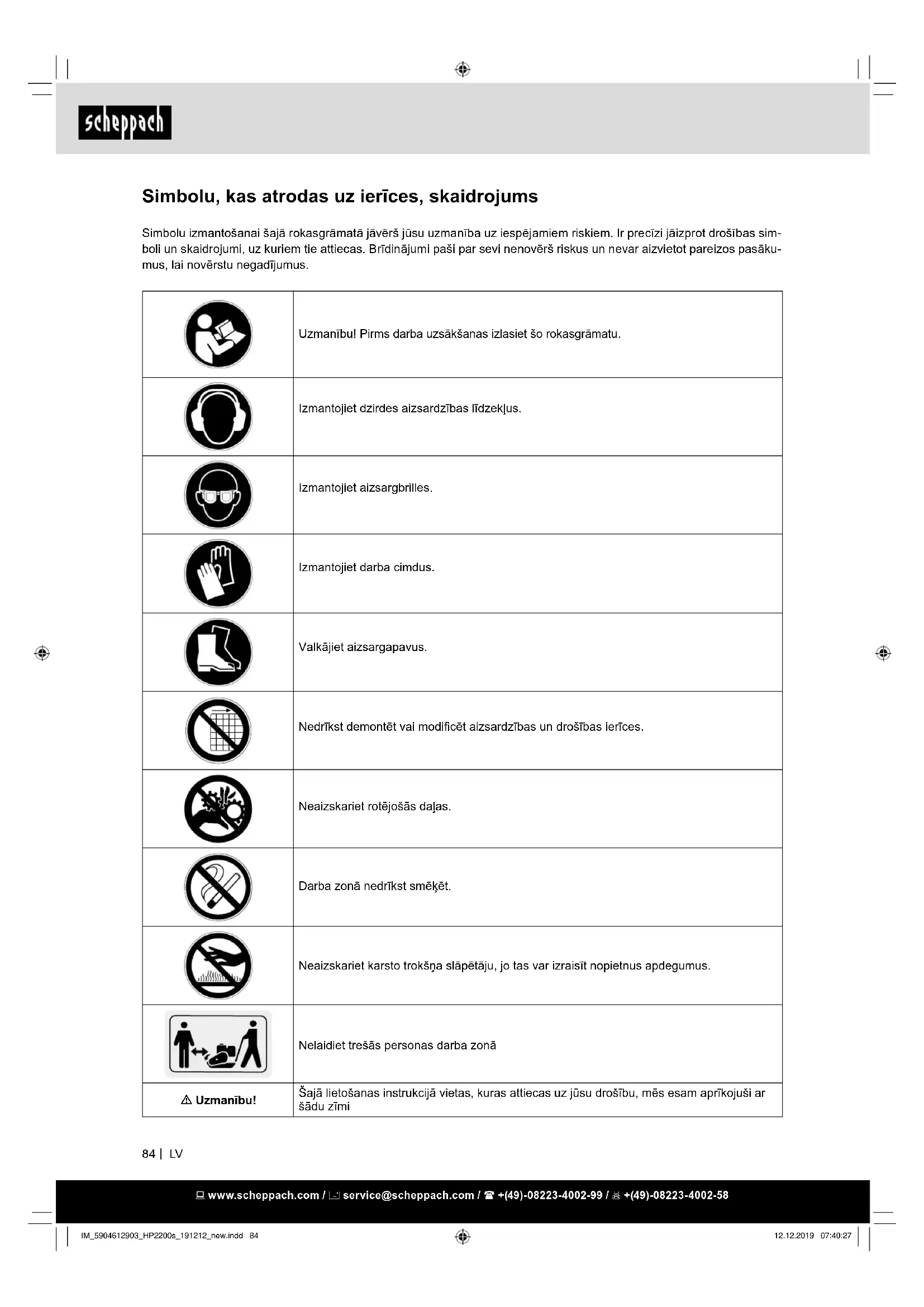

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Uzmanību! Pirms darba uzsākšanas izlasiet šo rokasgrāmatu.
	Izmantojiet dzirdes aizsardzības līdzekļus.
	Izmantojiet aizsargbrilles.
	Izmantojiet darba cimdus.
	Valkājiet aizsargapavus.
	Nedrīkst demontēt vai modificēt aizsardzības un drošības ierīces.
	Neaizskariet rotējošās daļas.
	Darba zonā nedrīkst smēķēt.
	Neaizskariet karsto trokšņa slāpētāju, jo tas var izraisīt nopietnus apdegumus.
	Nelaidiet trešās personas darba zonā
⚠ Uzmanību!	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar šādu zīmi

Satura rādītājs: Lappuse:

1. levads 86
2. lerīces apraksts (att. A - Y) 86
3. Tehniskie dati 86
4. Piegādes komplekts 87
5. Izpakošana 87
6. Uzbüve 87
7. Vispārējie drošības norādījumi 87
8. Papildu drošības norādījumi 89
9. Paredzētajam mērķim atbilstoša lietošana 89
10. Darba sākšana 90
11. Tīrīšana 91
12. Transportēšana 92
13. Glabāšana 92
14. Apkope 92
15. Likvidācija un atkārtota izmanto šana 94
16. Traucējumu novēršana 95

LV | 85

1. levads

Ražotājs:

scheppach

Vēlam jums daudz patīkama un veiksmīga darba, lietojot savu jauno Scheppach ierīci.

Piezime.

IAtbilstoši spēkā esošo likumdošanas aktu prasībām attiecībā uz atbildību par ražotās produkcijas kvalitāti, šīs ierīces ražotājs neuzņemas atbildību par šīs ierīces bojājumiem un bojājumiem/zaudējumiem, kas radušies tās izmantošanas rezultātā, ja:

• netiek ievērota atbilstoša piesardzība;
• netiek ievērotas ekspluatācijas instrukcijas;
• iekārtas remontu veic nepilnvarotas personas;
• tiek uzstādītas un izmantotas rezerves daļas, kas nav oriģinālās rezerves daļas;
• iekārta netiek pareizi ekspluatēta.

Mês iesakām:

pirms šīs iekārtas ekspluatācijas uzsākšanas pilnībā izlasīt visas ekspluatācijas instrukcijas. Šo ekspluatācijas instrukciju mērkis ir palīdzēt jums iepazīt šo iekārtu un pareizi to izmantot. Šajās ekspluatācijas instrukcijās ir iekļautas svarīgas piezīmes par iekār-tas drošu, prasmīgu un rentablu izmantošanu, kā arī par apdraudējuma novēršanu, remonta izmaksu ietaupīšanu, piespiedu dīkstāves laika samazināšanu, iekārtas uzticamības palielināšanu un kalpošanas mūža paildzināšanu.

Papildus šajās ekspluatācijas instrukcijās ietvertajām drošības prasībām ir jāievēro attiecīgajā valstī spēkā esošo piemērojamo likumdošanas aktu prasības. Ekspluatācijas instrukcijām vienmēr jāatrodas iekārtas tuvumā. levietojiet tās plastmasas mapē, lai aizsargātu pret mitrumu un netīrumiem. Šīs instrukcijas ir jāizlasa katram iekārtas operatoram pirms darba uzsākšanas un pilnībā jāievēro. Ar šo iekārtu drīkst strādāt tikai tādas personas, kas ir izgājušas piemērotu apmācību tās izmantošanai un ir informētas par dažādajiem apdraudējumiem, kas rodas šīs iekārtas ekspluatācijas laikā. Ir jāievēro minimālā vecuma ie-robežojums.

Papildus šajās ekspluatācijas instrukcijās ietvertajām drošības prasībām un valstī spēkā esošo piemēroja-mo likumdošanas aktu prasībām ir jāievēro vispārpie-ņemti tehniskie noteikumi.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (att. A - Y)

1. Akseleratora svira
2. Rokturis
3. Pacelšanas punkts
4. Motors
5. lerosinātājs
6. Pamatplātne
7. Ierosinātāja ellas iepildes urbums
8. Aizdedzes svece
9. Izplūdes kolektors
10. Gaisa vārsta piedziņas svira
11. Benzīna krāns
12. Benzīna tvertne + vāks
13. Akseleratora svira
14. Raušanas starteris
15. Gaisa filtrs
16. Ellas mērstienis
17. leslēgšanas / izslēgšanas motora slēdzis
18. Karburators

19. Siksnas aizsargs

20. Ierosinātāja ellas notecināšanas atveres aizgrieznis

21. Tehniskie dati

Motora	Viencilindra/četrtaktu bezsvina benzīnam
Virzuļa tilpums 196 cm ^3
Maks. motora jauda max	4,8 kW
Tvertnes tilpums 3,5 l
Eļļas daudzums max.	0,6l
Exciter eļļas tilpums 0	25 l
Darba plātnes G x P	ca. 550 x 440mm
Centrbēdzes spēks 25 kN
Padeves ātrums	25 m/min
Vibrāciju skaits	4200 vpm
Blīvēšanas dzilums 35 cm
Maksimālais pieļaujamais motora slīpuma stāvoklis	25°
Svars	aptuveni 102 kg

Tehniskā specifikācija var tikt mainīta!

Troksnis & Vibrācija

⚠ Brīdinājums: Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB (A), lietojiet piemērotus ausu aizsargus.

Trokšna raksturlielumi

Skañas Jaudas limenis L _WA 104,6dB(A) (EN ISO 3744)

Skañas spiediena limenis L_pA 84,6dB(A) (EN ISO 11201)

Kjūda K _pA 2,72 dB(A)

Vibrāciju raksturlielumi

Vibrācija ah 30 m/s²

Norāde: Norādītie trokšņa raksturlielumi ir noteikti saskaņā ar standartizētu pārbaudes metodi, un to var izmantot, lai savstarpēji salīdzinātu dažādus instrumentus. Turklāt šīs vērtības ir piemērotas, lai iepriekš varētu novērtēt ietekmes lietotājam, kas rodas trokšņa iespaidā.

Brīdinājums! Atkarībā no tā, kā jūs izmantojat instrumentu, faktiskās vērtības var atškirties no norādīta-jām. Veiciet pasākumus, lai pasargātos no trokšņu ietekmes.

Turklāt ἡemiet vērā visu darba gaitu, tātad arī brīžus, kad instruments darbojas bez slodzes, vai ir izslēgts. Piemēroti pasākumi bez visa pārējā ietver sevī instrumenta un ievietojamā instrumenta regulāru apkopi un kopšanu, regulārus pārtraukumus, kā arī labu darba gaitas plānošanu.

4. Piegādes komplekts

• 1x vibroplātne (a)
  • 1x rokturis (2)
  • 2x zvaigžnveida roktura uzgrieznis ar skrūvi (b)
  • 1x gumijas paklājiņš (c)
• 3x stiprinājuma skrūve ar paplāksni un uzgriezni (e)
  • 1x pārvietošanas mehānisms (f)
  • 1x aizdedzes sveces atslēga (g)
  • 2x kabeļu savilcējs (h)
  • 1x lietošanas instrukcija (i)

5. Izpakošana

Atveriet iepakojumu un uzmanīgi izņemiet ierīci. Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir). Pārbaudiet, vai piegādes komplekts ir pilnīgs. Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas. Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām Pirms izmantošanas iepazīstieties ar ierīci ar lietošanas instrukcijas palīdzību. Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai originālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uzņēmumā. Pasūtījumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠ UZMANĪBU!

lerīce un lepakojuma materiāls nav rotāllletas! Bērni nedrikst rotaļāties ar plastmasas maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

6. Uzbüve

Roktura montāža (att. A - F):

• Nostipriniet rokturi (2) pie vibroplātnes (a), izman-tojot skrūvi un zvaigžnveida roktura uzgriezni (b). Skrūvi ievieto no ārpuses un nostiprina ar paplāks-ni un zvaigžnveida roktura uzgriezni.
• Tagad akseleratora sviru (1) nostiprina pie roktura (2) (atslēgas izmērs 8/10). Boudena trosi nofiksē pie roktura (2), izmantojot kabeļu savilcējus (h).

Gumijas paklājiņa montāža (att. G + H):

- Gumijas paklājiņš (c): Novietojiet vai pārvelciet vibroplātni uz gumijas paklājiņa (c) un ieregulējiet caurumus, tad no apakšas nofiksējiet ar 3 stiprinājuma skrūvēm (e).

Pārvietošanas mehānisma montāža (att. X + Y):

- Pārvietošanas mehānisms (f): Sagāziet vibroplātni aiz roktura (2) uz priekšu un ieregulējiet pārvietošanas mehānismu (f) šim nolūkam paredzētajā urbumā. Tagad vibroplātni atkal var nolaist un transportēt.

7. Vispārējie drošības norādījumi

• lepazīstiet šo ierīci.
• Uzmanīgi izlasiet lietošanas instrukciju un pārliecinieties, vai jūs esat izpratis tās saturu, kā arī visas pie ierīces piestiprinātās etiketes.
• lepazīstieties ar ierīces izmantošanas jomu, kā arī ierobežojumiem un īpašajiem bīstamības avotiem.
• Pārliecinieties, vai jūs precīzi pārzināt visus vadības elementus un to darbību.
• Pārliecinieties, vai jūs zināt, kā apturēt ierīci un ātri deaktivizēt vadības elementus.
• Nemēginiet lietot ierīci, nepārzinot un nezinot motora precīzu darbības principu un apkopes prasības, kā nepieļaut nelaimes gadījumus ar miesas bojājumiem un / vai materiālajiem zaudējumiem.
• Nelaidiet citas personas, īpaši bērnus savā darba zonā.

Darba zona

• Nekad nepalaidiet vai nevadiet ierīci slēgtā zonā. Izplūdes gāzes ir bīstamas, jo tās satur nāvējošo gāzi bez smakas – oglekļa oksīdu. Izmantojiet ierīci tikai labi vēdinātās ārējās zonās.
• Nekad neizmantojiet ierīci nepietiekamas redzamības vai gaismas apstāklos.

LV | 87

Personīgā drošība

• Nekad neizmantojiet ierīci narkotiku, alkohola vai medikamentu ietekmē, kas iespaido jūsu spēju pareizi vadīt ierīci.
• Valkājiet piemērotu apgērbu. Valkājiet garās bik-ses, zābakus un cimdus.
• Nevalkājiet valīgu apgērbu, īsas bikses vai jebkāda veida rotaslietas. Matiem jābūt sasietiem aizmugurē, tā ka tie nav garāki par pleciem. Sargājiet matus, apgērbu un cimdus no kustīgajām daļām. Valīgs apgērbs, rotaslietas vai gari mati var iekerties kustīgajās daļās. Pārbaudiet ierīci pirms palaides.
• Atstājiet ugunsdrošības aizsargus savās vietās un darbderīgus.
• Pārliecinieties, vai visi uzgriežni, skrūves utt. ir droši pievilktas.
• Nekad neizmantojiet ierīci, ja tai ir nepieciešama apkope, vai tā atrodas sliktā tehniskā stāvoklī. No-mainiet bojātās, trūkstošās vai salūzušās dajas pirms vadības.
• Pārbaudiet, vai ierīcei nav benzīna noplūdes.
• Uzturiet to darbderīgu. Neizmantojiet ierīci, ja nav iespējams ieslēgt un izslēgt motoru ar atbilstošu slēdzi.
• Ar benzīnu darbināma ierīce, kuru nevar vadīt ar motora slēdzi, ir bīstama, un tā ir jānomaina.
• Pierodiet pirms ierīces palaides, pārbaudīt, vai skrūvgrieži un atslēgas ir aizvāktas no zonas apkārt ierīcei. Skrūvgriezis vai atslēga, kas atrodas pie rotējošas ierīces daļas, var radīt miesas bojā-jumus.
• Esiet uzmanīgs, ievērojiet savas darbības, un izmantojiet veselo cilvēka saprātu, strādājot ar ierīci. Nepārpūlieties.
• Neizmantojiet ierīci, ja esat ar basām kājām, vai valkājat sandales vai tamlīdzīgus vieglus apavus. Valkājiet darba apavus, kas aizsargā jūsu pēdas un uzlabo stabilitāti uz slidenām virsmām.
• Nodrošiniet labu stabilitāti un līdzsvaru jebkurā brīdī. Tādējādi jūs varat ierīci labāk kontrolēt negaidītās situācijās.
• Nepieļaujiet negaidītu palaidi. Pārliecinieties, vai motora slēdzis ir izslēgts, pirms transportējat ierīci vai veicat ierīcei apkopes darbus. Ierīces transportēšana vai apkopes darbi var radīt nelaimes gadī-jumus, ja slēdzis ir ieslēgts.

Drošība, rīkojoties ar benzīnu

• Benzīns ir ľoti viegli uzliesmojošs, un tā gāzes var eksplodēt, ja aizdegas.
• Veiciet drošības pasākumus, rīkojoties ar benzīnu, lai mazinātu smaga savainojuma risku.
• Izmantojiet piemērotu benzīna kannu, ja uzpildāt vai notecināt tvertni.

• Veiciet šos darbus tīrās, labi vēdinātās ārējās zonās.

• Nesmēkējiet. Neļaujiet dzirkstelēm, atklātai liesmai vai citiem uguns avotiem nokļut tuvumā, ja jūs uz-pildāt benzīnu vai strādājat ar ierīci.

• Nekad neuzpildiet tvertni iekštelpās. Turiet iezemētus, elektriski vadītspējīgos priekšmetus, piem., instrumentus, nost no atklātām elektriskajām daļām un vadiem, lai nepieļautu dzirksteļošanu vai elektriskā loka veidošanos. Tādējādi varētu aiz-degties benzīna gāzes.
• Vienmēr apturiet motoru un laujiet tam atdzist, pirms uzpildāt benzīna tvertni. Nekad nenoņemiet degvielas tvertnes vāku un neuzpildiet degvielu, ja motors darbojas, vai ja motors ir sakarsis.
• Neizmantojiet ierīci, ja jūs zināt par noplūdēm benzīna sistēmā. Lēnām atskrūvējiet degvielas tvertnes vāku, lai tvertnē samazinātos iespējamais spiediens. Nekad nepārpildiet tvertni (benzīnam nekad nevajadzētu atrasties virs markētās maksimālās iepildes robežas). Atkārtoti droši noslēdziet benzīna tvertni ar degvielas tvertnes vāku un sa-slaukiet izlieto benzīnu.
• Nekad neizmantojiet ierīci, ja degvielas tvertnes vāks nav droši aizskrūvēts. Nepieļaujiet aizdegšanās avotus izlietā benzīna tuvumā. Ja bija izliets benzīns, nemēģiniet palaist ierīci. Aizvāciet ierīci no izlējuma zonas un novērsiet aizdegšanās avotu veidošanos, līdz benzīna gāzes būs izgarojušas.
• Glabājiet benzīnu īpaši šim nolūkam izgatavotajās kannās.
• Uzglabājiet degvielu vēsā, labi vēdinātā zonā, prom no dzirkstelēm un atklātas liesmas vai citiem aizdegšanās avotiem. Nekad neglabājiet benzī-nu vai ierīci ar uzpildītu tvertni ēkā, kurā benzīna gāzes var nonākt saskarē ar dzirkstelēm, atklātām liesmām vai citiem aizdegšanās avotiem, piem., ūdens sildītājiem, krāsnīm, drēbju žāvētājiem vai tamlīdzīgām ierīcēm.
• Laujiet motoram atdzist, pirms uzglabājat ierīci slēgtā zonā.

lerīces izmantošana un kopšana

• Nekad nepaceliet vai nepārnēsājiet ierīci, ja motors darbojas.
• Nerīkojieties ar ierīci, pielietojot spēku.
• Izmantojiet pareizo ierīci savai izmantošanas jo-mai. Pareizā ierīce labāk un drošāk izpildīs tos darbus, kuriem tā ir konstruēta.
• Neizmainiet motora apgriezienu skaita regulatora iestatijumu, vai neforsējiet apgriezienu skaitu. Apgriezienu skaita regulators kontrolē motora maksimālo ātrumu maksimāli droši.
• Neļaujiet motoram darboties ar lielu apgriezienu skaitu, ja jūs neveicat blietēšanu.
• Neturiet delnas un pēdas rotējošu daļu tuvumā.
• Nepieļaujiet saskari ar karstu benzīnu, eļļu, izplūdes gāzēm un karstām virsmām. Nepieskarieties motoram vai izplūdes trokšņa slāpētājam. Šīs daļas lietošanas laikā klūst īpaši karstas.

Tās vēl ir karstas arī īsu brīdi pēc ierīces izslēgšanas.

• Laujiet motoram atdzist pirms apkopes darbu vai iestatīšanas veikšanas.
• Ja ierīce sāk izvadīt neparastus trokšņus vai vibrācijas, nekavējoties izslēdziet motoru, atvienojiet aizdedzes sveces vadu, un meklējiet cēloni. Ne-parasti trokšņi vai vibrācijas parasti ir klūdu zīme.
• Izmantojiet tikai ražotāja atļautās montāžas daļas un piederumus. Neievērošanas gadījumā sekas var būt savainojumi.
• Veiciet ierīces apkopi. Pārbaudiet, vai kustīgajam daļām nav izvietojuma trūkumu vai nosprostošanās, daļu bojājumu un citu stāvokļu, kas varētu ie-tekmēt ierīces darbību. Uzticiet ierīci salabot pirms katras turpmākās izmantošanas, ja konstatējat bojājumus. Daudzu nelaimes gadījumu rezultāts ir slikti apkopts aprīkojums.
• Lai samazinātu ugunsgrēka risku, uzturiet motoru un izplūdes trokšņa slāpētāju brīvu no zāles, lapām, pārmērīga smērvielas daudzuma vai oglekļa nogulsnēm.
• Nekad neaplejiet vai neapsmidziniet ierīci arūdeni vai citiem škidrumiem.
• Nodrošiniet, lai rokturi būtu sausi, tīri un brīvi no sīkām detaļām.
• Notīriet ierīci pēc katras lietošanas reizes.
• levērojiet spēkā esošās atkritumu utilizācijas direktīvas, kas attiecas uz benzīnu, elļu utt., lai aiz-sargātu apkārtējo vidi.
• Glabājiet izslēgto ierīci bērniem nepieejamā vietā un neļaujiet ierīci izmantot personām, kuras labi nepārzina ierīci vai šo instrukciju. Ierīce neapmācītu lietotāju rokās ir bīstama.

Serviss

• Pirms tīrīšanas, labošanas, kontroles vai iestatīšanas darbiem izslēdziet motoru un pārliecinieties, vai visas kustīgās daļas ir apstājušās.
• Vienmēr pārliecinieties, vai motora slēdzis atrodas pozīcijā "OFF". Atvienojiet aizdedzes sveces vadu un turiet to nost no aizdedzes sveces, lai nepieļautu nejaušu palaidi.
• Uzticiet ierīci pārbaudīt kvalificētam darbiniekam. Izmantojiet tikai originālās rezerves dajas. Tādējādi nodrošina, ka ierīce paliek droša.

8. Papildu drošības norādījumi

• Sargājiet delnas, pirkstus un pēdas no pamatplātnes, lai nepieļautu savainojumus.
• Stingri ar abām rokām noturiet vibroplātnes rokturi. Ja abas rokas notur rokturi un pēdas atrodas attālumā no blietes plātnes, tad blietes plātne nevar savainot delnas, pirkstus un pēdas.

• Vienmēr palieciet aiz ierīces, ja jūs to izmantojat; nekad neejiet vai nestāviet ierīces priekšā, ja motors darbojas.

• Nekad nenovietojiet instrumentus vai citus priekšmetus zem vibroplātnes. Ja ierīce atduras pret nepiederošu priekšmetu, apturiet motoru, atvienojiet aizdedzes sveci, un pārbaudiet, vai ierīcei nav bojājumu; salabojiet bojājumus, pirms atkārtoti palaižat un izmantojat ierīci.

• Nepārslogojiet ierīci, veicot pārāk dzilu vai pārāk ātru blietēšanu.
• Neizmantojiet ierīci ar lielu ātrumu uz cietām vai sli-denām virsmām.
• Esiet īpaši piesardzīgs, ja jūs izmantojat ierīci uz grants balastiem, grantētiem celiņiem vai ceļiem ar grants segumu, vai tos šķērsojat.
• levērojiet slēptus riskus vai satiksmi. Nepārvadājiet personas.
• Nekad nepametiet darba vietu, un nekad neatstā-jiet vibroplātni bez uzraudzības, ja motors darbojas.
• Vienmēr apturiet ierīci, ja pārtrauc darbu, vai jūs no vienas vietas pārejat uz nākamo.
• Netuvojieties tranšeju malâm, un nepieļaujiet darbības, kas varētu apgāzt vibroplātni. Ejiet kāpumos uzmanīgi taisnā līnijā un atmuguriski, lai nepieļautu vibroplātnes apgāšanos uz operatoru.
• Vienmēr novietojiet ierīci uz stingras un līdzenas virsmas, un izslēdziet ierīci.
• Ierobežojiet darba laiku pie ierīces un izdariet regulārus pārtraukumus, lai mazinātu vibrāciju slodzes un ľautu atpūtināt delnas. Samaziniet ātrumu un spēka pielikšanu, ar kādu jūs izpildāt periodiskās kustības.

Atlikušie riski

Ierice ir konstruēta saskaņā ar tehniskās attīstības līme- ni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties atseviški atlikušie riski.

• Neskatoties uz visiem veiktajiem pasākumiem, var saglabāties arī slēpti atlikušie riski.
• Atlikušos riskus var minimizēt, ja kopā ievēro “Drošības norādījumus” un “Noteikumiem atbilstošu lietošanu”, kā arī lietošanas instrukciju.
• Nepielaujiet nejaušu ierīces iedarbināšanos.
• Izmantojiet instrumentu, kurš ir ieteicams šajā lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir optimāla jauda.
• Kad ierīce darbojas, netuviniet rokas darba zonai.

9. Paredzētajam mērķim atbilstoša lietošana

Vibroplātne novada spēkus uz irdenu grunti vai citiem materiāliem. To var lietot vispārējiem celu būv-darbiem, ainavu noformējumam un ēku celšanai. Vibroplātne palielina nestspēju, samazina ūdens caurlaidību, novērš grunts noslānojumus, samazina grunts uzbriešanu vai saraušanos. Tā ir īpaši piemē-rota apvienoto bruğakmeņu, tranšeju blietēšanai ainavu veidošanas un uzturēšanas darbu laikā.

LV | 89

⚠ IEVĒRĪBAI!

Vibroplātne nav konstruēta izmantošanai uz lipīgām pamatnēm, piem., māla, vai cietām virsmām, piem., betona.

Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierīces lietošana citiem mērķiem uzskatāma par ne-atbilstošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēļ radušies, ir atbildīgs lietotājs/operators, nevis ražotājs.

Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu.

Personām, kas lieto ierīci un veic tās apkopi, ierīce jāpārzina, un tām jābūt informētām par iespējamiem riskiem.

Turklāt precīzi jāievēro spēkā esošie nelaimes gadī-jumu novēršanas noteikumi.

Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā.

Patvalīga izmaiņu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmaiņu dēļ radušos kaitējumu.

lerīci drīkst lietot tikai ar ražotāja oriğinālajām daļām un oriğinālajiem piederumiem.

Ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos

Nemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērkim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

10. Darba sākšana

⚠️ IEVĒRĪBAI!

Pirms lletošanas sākšanas notelkti pilnīgū uzstādiet ierīci!

Rokturis (2) (att. A)

Lietojiet rokturi (2) ierīces izmantošanas laikā, lai to vadītu.

Akseleratora svira (1) (att. A + C)

Ar akseleratora sviru (1) vada ierīces ātrumu. Ja sviru pārvieto parādītajos virzienos, motors darbojas ātrāk vai lēnāk.

$$ \bar {A} \text { tri } = $$

$$ \mathrm{L} \bar {\mathrm{eni}} = \text { } \text { } $$

Pacelšanas punkts (3) (att. A)

Ierīces pacelšanai, izmantojot celtni vai citu pacelšanas mehānismu.

Siksnas aizsargs (19) (att. A)

Nonemiet šo aizsargu (19), lai iegūtu piekļuvi kīlsiksnai. Nekad neizmantojiet vibroplātni bez siksnas aizsarga (19).

Ja kīlsiksnas aizsargs (19) nav piestiprināts, ir iespē-jams, ka jūsu delna tiks iespiesta starp kīlsiksnu un sajūgu, un tādējādi jums radīsies smagi savainojumi.

lerosinātājs (5) (att. A)

Sajūgs un siksnas piedziņas sistēma darbina ierosinātāja vārpstas ekscentra svaru ierosinātāja korpusa ietvaros liela ātruma gadījumā. Šis lielais vārpstas rotācijas ātrums izraisa ierīces ātru augšup un lejup kustību, kā arī kustību uz priekšu.

Motora slēdzis (ieslēgšana / izslēgšana) (17)

(att. A + I)

Ar motora slēdzi (17) aktivizē un deaktivizē aizdedzes sistēmu. Motora slēdzim (17) jāatrodas pozīcijā “ON”, lai motors darbotos.

Motors apstājas, ja motora slēdzi (17) pārvieto pozīcijā "OFF".

Pārbaude pirms vadības

• Pārbaudiet motora visas puses, vai nav ellas vai benzīna noplūdes.
• levērojiet, vai nav bojājumu pazīmes.
• Pārbaudiet, vai ir piestiprināti visi aizsargapvalki un pievilktas visas skrūves, uzgriežni un tapas.

Motora ellas pârbaude (att. I -R)

• Izņemiet elļas mērstieni (16) un notīriet to.
• levadiet mērstieni (16) atpakal un pārbaudiet ellas līmeni, atkārtoti stingri nepieskrūvējot mērstieni (16).
• Ja ellas līmenis ir pārāk zems, pievienojiet ieteicamo ellas daudzumu.
• Pēc pabeigšanas atkārtoti samontējiet visu, un ie-skrūvējiet ellas mērstieni.

Benzīna pārbaude (att. S)

• Apturiet motoru, atveriet degvielas tvertnes väku (12) un pärbaudiet benzīna uzpildes līmeni. Ja uzpildes līmenis ir pārāk zems, pievienojiet benzīnu, līdz tvertne ir pilna. Tad atkārtoti uzskrūvējiet väku.
• Nepievienojiet tik daudz benzīna, lai tvertnes mala būtu nosegta (benzīna maksimālais uzpildes līmenis).
• Ir ieteicams svinu nesaturošs benzīns ar oktānskaitli 90. Svinu nesaturošs benzīns samazina oglekļa nogulsnes un pagarina izplūdes gāzu sistēmas darbības ilgumu.
• Neizmantojiet jau izmantoto un piesārṇoto benzīnu. Neļaujiet netīrumiem un ūdenim iekļūt benzīna tvertnē.

Motora palaišana (att. I + K)

• Pārvietojiet benzīna krānu (11) pozīcijā "ON". Ja jūs palaižat aukstu motoru, pārvietojiet gaisa vārsta piedziņas sviru (10) pozīcijā
• CLOSE
• Ja gaisa vārsta piedziņas svira (10) motora palaišanai bija pārvietota pozīcijā CLOSE , mierīgi pārvietojiet to pozīcijā
  • OPEN kamér motors iesilst.
• Ja jūs palaižat iesildītu motoru, atstājiet gaisa vārsta piedziņas sviru (10) pozīcijā OPEN
• Pārvietojiet motora slēdzi (17) pozīcijā "ON".
• Aktivizējiet raušanas starteri (14).

Raušanas starteris (14) (att. A)

Viegli pavelciet startera rokturi (14), līdz jūtat pretestību. Tad spēcīgi pavelciet un novietojiet startera rokturi (14) atpakaj sākuma pozīcijā. Ja gaisa vārsta piedziņas svira (10) motora palaišanai bija pārvietota pozīcijā CLOSE , mierīgi pārvietojiet to pozīcijā OPEN , kamēr motors iesilst. Pavelciet aksele- ratora sviru (1) pēc motora iesilšanas, lai palielinātu motora ātrumu. Plātne sāk vibrēt un blietēt.

Kustība uz priekšu

Vibroplātne automātiski virzās uz priekšu, kad dro- selvārstu atver līdz galam.

⚠ IEVĒRĪBAI!

Neizmantojiet vibroplātni uz betona vai ārkārtīgi cie- tām, sausām, noblietētām virsmām. Tādā gadījumā vibroplātne vairāk lēkā, nevis vibrē. Tādējādi var sa- bojāt gan vibratoru, gan arī motoru.

Atkārtojumu skaits, kāds nepieciešams vajadzīgajam blietēšanas rezultātam, ir atkarīgs no pamatnes veida un mitruma. Maksimālā blietēšana bija sasniegta, ja jūs pamanāt ļoti spēcīgu atsitienu.

Ja jūs izmantojat vibroplātni uz bruğakmeņiem, pie- stipriniet gumijas paklājiņu (c), lai nepieļautu akmens virsmas plaisāšanos un noslīpēšanos.

Zināms mitruma daudzums pamatnē ir nepieciešams. Taču pārmērīgs mitrums var radīt to, ka mazas dajas salīp kopā un traucē labu blietēšanu. ľaujiet pamatnei mazliet nožūt, ja tā ir ārkārtīgi slapja.

Ja pamatne ir tik sausa, ka vibroplātnes lietošanas laikā savirpuļojas putekļu mākoņi, pamatnei vajadzē-tu mazliet pievienot ūdeni, lai uzlabotu blietēšanu. Tādējādi atslogo arī gaisa filtru.

⚠️ IEVĒRĪBAI!

Ja pārsniedz šo kāpumu, var notikt motora eljošanas sistēmas atteice (smidzināmā eljošana un tādēl svarīgu motora komponentu atteice).

Motora apturēšana

• Lai apturētu motoru avārijas situācijā, vienkārši novietojiet motora slēdzi (17) pozīcijā “OFF”.
• Lietojiet turpmāko norisi normālos apstākjos:
• Novietojiet motora akseleratora sviru (1) atpakal tukšgaitas pozicijā 📄, lai apturētu blietes kustību uz priekšu.
• Laujiet motoram vienu vai divas minūtes atdzist, pirms jūs to apturat.
• Pārvietojiet motora slēdzi (17) pozīcijā "OFF".
  • Ja nepieciešams, aizgrieziet benzīna krānu (11).

⚠ IEVÊRĪBAI!

Nenovietojiet gaisa värsta piedziņas sviru (10) pozīcijā CLOSE 📄 lai apturētu motoru. Tas var radīt klūdainu aizdedzi vai motora bojājumu.

Tukšgaitas ātrums

Novietojiet akseleratora sviru (1) pozīcijā SLOW , lai samazinātu motora slodzi, ja jūs neveicat blietešanu.

Motora ātruma samazināšana tukšgaitā pagarina motora darbības ilgumu, taupa benzīnu un samazina ierīces trokšņu līmeni.

11. Tīrīšana

⚠ IEVĒRĪBAI!

Pirms tīrīšanas darbu veikšanas vienmēr izslēdziet motoru un atvienojiet aizdedzes sveces uzgali.

lesakām tīrīt ierīci uzreiz pēc katras lietošanas reizes.

Nonemiet nogulsnes no vibroplātnes ar mīkstu suku, puteklsūcēju vai saspiesto gaisu.

Notīriet blietes apakšpusi, tiklīdz noblietētās pamatnes daliņas iestrēgst. Ierīce labi nedarbojas, ja apakšpuse nav gluda un tīra.

Regulāri tīriet ierīci ar mitru drānu un mazliet ziepju pastas. Neizmantojiet tīrīšanas līdzekļus vai škīdinātājus; tie varētu bojāt ierīces plastmasas dajas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

⚠ IEVÊRĪBAI!

Neizmantojiet “spiediena üdens strūklas tīrīšanas aparātus” vibroplātnes tīrīšanai. Üdens var iekļut ierīces blīvajās vietās un sabojāt darbvārpstas, virzuļus, gultņus vai motoru. Spiediena üdens strūklas tīrīšanas aparāti saīsina darbības ilgumu un pasliktina vadāmību.

12. Transportēšana

Skatiet ierīces svara tehniskos raksturlielumus. ľaujiet motoram atdzist pirms pacelšanas / transportēšanas vai glabāšanas iekštelpās, lai nepieļautu apdegumus un ugunsgrēka rašanās risku.

lerīces pozīcijas maiņas gadījumā to var aprīkot ar klātpievienoto pārvietošanas mehānismu (f) (skatiet pārvietošanas mehānisma montāžu).

lerīces iekraušana:

Paceliet ierīci, izmantojot pacelšanas punktu (3) pie ierīces statnes. Izmantojiet pietiekami stipru kēdi, trosi vai lenti. Ierīce jātransportē stāvus pozīcijā, lai nepieļautu benzīna izliešanu. Nenovietojiet ierīci uz sāna vai otrādi.

Nostipriniet ierīci vai izmantojiet pacelšanas punktu (3) transportēšanai.

△ lerīce var nokrist un izraisīt bojājumus vai savainojumus, ja to pienācīgi nepaceļ. Paceliet tikai pie pacelšanas punkta (3).

13. Glabāšana

Glabāšana (skatiet punktu Degvielas tvertnes iztukšošana):

Ja vibroplātni nelieto ilgāk par 30 dienām, tad, lai to sagatavotu novietošanai glabāšanā, jāizpilda zemāk minētās darbības.

1. Pilnīgi iztukšojiet benzīna tvertni. Glabāšanā no-vietotais benzīns, kas satur etanolu vai MTBE, 30 dienu laikā izsīkst. Izsīkušam benzīnam ir augsts gumijas saturs, un tādējādi tas var aizsprostot karburatoru un ierobežot benzīna padevi.
2. Palaidiet motoru un Jaujiet tam darboties, līdz tas apstājas. Tādējādi nodrošina, ka karburatorā nepaliek benzīns. Tādējādi novērš nogulšņu veidošanos karburatorā un iespējamus motora bojājumus.
3. Noteciniet ellu no motora, kamēr tas vēl ir silts. lepildiet jaunu ellu.
4. Noteciniet esošo degvielu no pludiņa kameras (skatiet "Pludiņa kameras tīrīšana")
5. Izmantojiet tīras drānas blietes un izplūdes atveres tīrīšanai no ārpuses.
6. △ Plastmasas daļu tīrīšanai neizmantojiet koroziju izraisošus tīrīšanas līdzekļus vai tīrīšanas līdzekļus uz ellas bāzes. Kīmiskās vielas var sabojāt plastmasu.
7. Glabājiet vibroplātni stāvus pozīcijā tīrā, sausā ēkā ar labu ventilāciju.

△ Neglabājiet vibroplātni ar benzīnu vienā ne-ventllētā zonā, kur benzīna gāzes var nonākt sa-skarē ar liesmām, dzirkstelēm, kontrollampiņām vai citiem aizdegšanās avotiem. Lietojiet tikai pieļaujamas benzīna kannas.

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C.

Nosedziet elektroinstrumentu, lai to aizsargātu pret putekliem vai mitrumu. Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.

14. Apkope

⚠ IEVÊRĪBAI!

Pirms apkopes darbu veikšanas vienmēr izslēdziet motoru un atvienojiet aizdedzes sveces uzgali.

Vibroplātnes apkope nodrošina ierīces un to komponentu ilgstošu darbības ilgumu.

• Pirms apkopes darbiem izslēdziet ierīci. Motoram jābūt atdzisušam.
• Atstājiet akseleratora sviru (1) pozīcijā SLOW, atvienojiet aizdedzes sveces vadu no aizdedzes sveces (8) un nostipriniet to.
• Pārbaudiet vibroplātnes vispārējo stāvokli. Pārbaudiet, vai kustīgajām daļām nav valīgu skrūvju, izvietojuma trūkumu vai nosprostošanās, nav salūzušu vai saplīsušu daļu un citu stāvokļu, kas varētu ietekmēt ierīces darbību.
• Kustigo dalu ellošanai izmantojiet augstvērtīgu vieglo mašinellju.
• Notīriet vibroplātnes apakšpusi, tiklīdz noblietētās pamatnes daliņas iestrēgst. lerīce labi nedarbojas, ja apakšpuse nav gluda un tīra.
• Piestipriniet atpakal aizdedzes sveces vadu.

Kīlsiksnas pārbaude un nomaiņa

• Kīlsiksnai (k) jābūt labā stāvoklī, lai garantētu optimālu spēka pārnesi no motora uz ekscentra vārpstu. Pārbaudiet kīlsiksnas (k) stāvokli.
• Ja kīlsiksna (k) ir ieplīsusi, nolietota vai gluda, tā jānomaina.

Kiljsiksnas nomaina (att. L)

• Izslēdziet motoru.
• Motoram jābūt atdzisušam.
• Nonemiet siksnas aizsargu (19), lai iegūtu piekļuvi kīlsiksnai (k).
• Atskrūvējiet 4 motora skrūves un mazliet pavirziet motoru uz priekšu.
• Nonemiet nolietoto kījsiksnu (k) no skriemeļa un pareizi uzvelciet jaunu kījsiksnu (k).

• Izmantojot regulēšanas skrūvi, nospriegojiet siksnu (k), turklāt uzmaniet, lai motors / siksnas skriemelis paliktu taisnā lenkī.

• Papildus nospriegojiet dzensiksnu (k), ja siksna (k) atsläbst par vairāk nekā 10-15 mm (piespiešana ar lielo pirkstu)

• Piestipriniet atpakal siksnas aizsargu (19) ar 2 skrūvēm.

Δ IEVĒRĪBAI!

Ja jūs nonemat vai uzvelkat dzensiksnu (k), uzmaniet, lai neiespiestu pirkstus starp siksnu un ritentiņu

lerosinātāja ellas nomaiņa (M + N att.)

• lerosinātāja korpusu uztur tehniskā kārtībā, izman-tojot automatiskās transmisijas ellu SAE 10W 30 vai tamlīdzīgu ražojumu. Mainiet ellu pēc 200 darba stundām.
• Laujiet ierosinātājam pirms ellas mainas atdzist.
• Sagāziet vibroplātni novadīšanas vannas virzienā, lai novāktu jebkādu nolietoto ellu un daliņas.
• Atskrūvējiet ellas notecināšanas atveres aizgriezni (m), lai notecinātu ellu no ierosinātāja bloka. Pārbaudiet ellu, vai nav metāla skaidinu, lai saņemtu informāciju par problēmas nepieļaušanu nākotnē.
• Pēc ellas pilnīgas notecināšanas no ierīces ievieto atpakal ellas notecināšanas aizgriezni (m).
• Novietojiet plāksni atpakaj tās vertikālajā pozīcijā.
• Nonemiet vāciņu ar skrūvgriezi.
• lepildiet jaunu ellu pa iepildes atveri (7).
• levietojiet jaunu vāciņu.

⚠️ IEVĒRĪBAII

Nepārpildiet - pārāk liels ellas daudzums ierosinātājā var mazināt jaudu un pārkarsēt ierosinātāju.

Ella pirmo reizi ir jānomaina pēc 20 darba stundām, bet pēc tam — ik pēc 100 darba stundām.

Lai notecinātu motorellu, rīkojieties šādi:

1. Sagatavojiet ellas savācējvannu un atveriet ellas notecināšanas atveres aizgriezni (j).
2. Atveriet ellas iepildes atveri (mērstienis) (16), sagāziet ierīci un ľaujiet ellai notecēt.
3. Iepildiet ellu (0,6 l), pārbaudiet ar mērstieni (16) un noslēdziet.
4. Atkārtoti noslēdziet ellas notecināšanas atveres aizgriezni (j).
5. Lai novietotu glabāšanā: Lēnām 5 reizes pavelciet starteri, lai ella sadalītos (bez aizdedzes).

leteicamā motorella SAE 10W-30 - SAE 10W-40

Likvidējiet atkritumeļļu saskaņā ar jūsu valsts noteikumiem.

Izliet atkritumellju zemē vai sajaukt to kopā ar citiem atkritumiem ir aizliegts.

Degvielas tvertnes iztukšošana (att.: S + Z)

Sagatavojiet piemērotu tvertni un atskrūvējiet pludina kameras notecināśanas atveres aizgriezni (t) (att. Z). Tagad noņemiet degvielas tvertnes vāku (12) un atveriet benzīna krānu (11). Tādā gadījumā sistēma ir pilnīgi iztukšota. Atkārtoti noslēdziet degvielas tvertnes vāku (12).

Gaisa filtra tirišana / nomaiņa (att. O - Q)

• Noskrūvējiet spārnuzgriezni (o) un nonemiet gaisa filtra vāku (n)
• Pārbaudiet, vai gaisa filtra vākam (n) nav caurumu vai plaisu. Nomaniet bojāto elementu.
• Noskrūvējiet iekšējo spārnuzgriezni (p) un uzmanīgi izņemiet papīra filtra ieliktni (s) ar porolona filtra ieliktni (r).
• Noslaukiet netīrumus no filtra korpusa iekšpuses ar tīru, mitru lupatiņu. Uzmaniet, lai netīrumi neiekļūtu atverē.
• Uzlieciet gaisa filtra vāku (n) uz filtra korpusa at-bilstoši filtra tīrīšanas ilgumam.
• Uzmanīgi nonemiet porolona filtra ieliktni (r) no papīra filtra ieliktņa (s). Pārbaudiet abas dajas, vai tām nav bojājumu. Nomaniet bojātos ieliktņus.
• Tīriet porolona filtra ieliktni (r) siltāūdenī un maigā ziepju škīdumā. Pamatīgi izskalojiet ar tīruūdeni un laujiet labi nožūt.
• legremdējiet porolona ieliktni (r) tīrā motorellā un izspiediet lieko ellu.
• Izpuriniet papīra filtra ieliktni (s) uz cietas virsmas, lai novērstu netīrumus. Nekad netīriet netīrumus ar suku, jo citādi netīrumus iespiež škiedrās.
• Uzlieciet porolona ieliktni (r) uz papīra filtra ieliktna (s) un uzstādiet atpakal gaisa filtra elementu ar blīvējumu.
• Uzskrūvējiet pirmo spārnuzgriezni (p) uz papīra filtra ieliktņa
• Uzlieciet gaisa filtra vāku (n) un nostipriniet ar otru spārnuzgriezni (o)

Δ IEVĒRĪBAI! Nekad neļaujiet motoram darboties bez gaisa filtra ieliktņa vai ar bojātu gaisa filtra ieliktni. Šādā veidā netīrumi var iekļūt motorā, kā rezultātā var rasties motora bojājumi. Ražotāja garantija tiek atcelta.

Aizdedzes sveces tīrīšana / nomalna (att. T + U)

⚠ IEVĒRĪBAI! Demontējiet aizdedzes sveci (8) tikai aukstam motoram!

Pēc vajadzības notīriet vai nomainiet aizdedzes sveci (8).

- Nonemiet aizdedzes sveces uzgali un novërsiet iespëjamos netīrumus aizdedzes sveces zonās.

- Izskrūvējiet un pārbaudiet aizdedzes sveci (8).

- Pārbaudiet izolatoru. Bojājumu, piem., plaisu vai škēlumu gadījumā nomainiet aizdedzes sveci (8).

- Notīriet aizdedzes sveces elektrodus ar stieplu suku.

- Pärbaudiet un noregulējiet spraugu starp elektrodiem.

- Lai motors saglabātu jaudu, aizdedzes svecei (8) jābūt pareizai spraugai starp elektrodiem (0,7-0,8 mm).

LV | 93

scheppach

• Ar roku ieskrūvējiet aizdedzes sveci (8) un ar aizdedzes sveces atslēgu (g) pievelciet par aptuveni 1/4 apgrieziena.
• Uzlieciet aizdedzes sveces uzgali uz aizdedzes sveces (8).

Pludina kameras tirišana (att. Z)

⚠ IEVĒRĪBAI! Demontējiet pludina kameru tikai aukstam motoram!

1. Aizgrieziet degvielas krānu (11).
2. Atskrūvējiet pludina kameras notecināšanas atveres aizgriezni (t) un noteciniet degvielu piemē-rotā tvertnē.
3. Atkārtoti piestipriniet notecināšanas atveres aiz-griezni (t)
4. Atskrūvējiet pludiņa kameras stiprinājuma skrūvi (u)
5. Noskrūvējiet pludiņa kameru un radiālo blīvējumu, un pamatīgi notīriet neuzliesmojošā škīdinātājā un ľaujiet nožūt. Pārbaudiet, vai radiālajam blīvējumam nav piespiešanas vietu un bojājumu.
6. Atkārtoti pieskrūvējiet abas daļas.
7. Uzskrūvējiet degvielas krānu (11) un pārbaudiet, vai nav neblīvu vietu.

Jautājumu gadījumā norādiet šādus datus:

• ierīces datu plāksnītē norādītie dati;
• motora datu plāksnītē norādītie dati.

Svarīgs norādījums, nododot vibroblieti remont-darbnīcā.

Drošības apsvērumu dēl, lūdzu, pārliecinieties, ka vibroblietes tiek nosūtītas uz remontdarbnīcu bez ellas un degvielas!

Informācija par apkalpošanu

Nemiet vērā, ka šajā izstrādājumā ir dajas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektī- vi, ir detaljas, kas nepieciešamas kā patēriņa materiāli.

Dilstošas detaljas*: Aizdedzes svece, ella, josta, gumijas paklājs, gaisa filtrs

* Nav noteikti jäbüt piegādes komplektā!

15. Likvidācija un atkārtota izmanto šana

Ierīce atrodas iepakojumā, lai izvairītos no bojāju-miem transportēšanas laikā. lepakojums ir izejma-teriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē.

Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaljas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

16. Traucējumu novēršana

Turpmākajā tabulā ir parādītas klūdu pazīmes, un aprakstīts, kā jūs varat tās novērst, ja šī ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.

Problēma lemesls Novēršana
Nav iespējams iedarbināt motoru	Atvienojiet aizdedzes sveces vads	Cieši piestipriniet aizdedzes sveces vadu aizdedzes svecei
	Beigusies degviela vai degviela ir sastāvējusies	Uzpildiet tīru, svaigu degvielu
	Droseles vadības svira ir iestatīta nepareizā iedarbināšanas pozīcijā	Iestatiet droseles vadības sviru iedarbināšanas pozīcijā
	Drosele nav iestatīta pozīcijā ON (IESLĒGT)	Droselei jābūt iestatītai aukstās palaišanas pozīcija
	Nosprostota degvielas līnija Iztīriet degvielas līniju
	Aizdedzes sveces atteice Notīriet, noregulējiet spraugu vai nomainiet
	Dzinēja pārpludināšana	Nogaidiet pāris minūtes un tad iedarbiniet no jauna, taču neuzpildiet
Motors darbojas ar pārtrauku-miem	Aizdedzes sveces vads ir kļuvis valīgs	Pievienojiet un cieši pievelciet aizdedzes sveces vadu
	Ierīce darbojas ar atvērtu droseļvār-stu	Iestatiet droseles sviru IZSLĒGŠANAS pozīcijā
	Blokēta degvielas līnija vai degviela ir sastāvējusies	Iztīriet degvielas līniju lepildiet tvertnē tīru, svaigu benzīnu
	Noblokēta izplūde Iztīriet izplūdi
	Degvielas sistēmā ir iekļuvis ūdens vai netīrumi	Izlejiet degvielu no degvielas tvertnes lepildiet tvertnē tīru degvielu
	Netīrs gaisa filtrs Iztīriet vai nomainiet	gaisa filtru
Motors pārkarst	Netīrs gaisa tīrītājs Iztīriet vai nomainiet	gaisa filtru
	Gaisa plūsma ir ierobežota Atvienojiet	ventilatora korpusu un iztīriet
Dzinējs neapstāsies, ja dro- selvārsta kontrole ir novietota apstāšanās brīdī, vai arī, kad droseles vadība ir noregulēta, dzinēja ātrums nepalielinās pareizi.	Atkritumi, kas traucē droseļvārsta savienojumu.	Notīriet netīrumus un gružus.
	Bojāts auklas vads	Sazinieties ar speciālistu izplatītāju
Kompaktoru ir grūti vadīt, ja notiek sirdsklauves (mašina lec vai lēkā uz priekšu)	Pārāk liels motora ātrums uz cietas zemes.	Iestatiet droseļvārsta sviru zemākā ātrumā.
	Amortizators ir pārāk valīgs vai sabo-jāts.	Sazinieties ar speciālistu izplatītāju
Neviena blīvēšanas funkcija vai plākšņu blīvētājs nesa-sniedz maksimālo ātrumu	Bojājumi ierosinātājam vai plākšņu blīvētājam.	Sazinieties ar speciālistu izplatītāju
	Piedziņas siksna ir pārāk valīga un slīd uz skriemeļa.	Pielāgojiet vai nomainiet piedziņas siksnu
Eļļas zudumi no motora vai ie-rosinātāja	Valkāts zīmogs.	Sazinieties ar speciālistu izplatītāju
	Noplūdes mājoklī.

LV | 95
