NÁVOD NA OBSLUHU VS1000 SCHEPPACH

Vibračné ubíjadlo Preklad originálneho návodu na obsluhu

1. Postavte stroj na plochý rovný podklad.

1. Postavte stroj na plochý rovný podklad. Nakloňte

10.4.1 Studený start

1. Postavte stroj na plochý rovný podklad.

1. Postavte stroj na plochý rovný podklad. Nakloňte

Vysvetlenie symbolov na výrobku Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám. Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich! Upevňovací bod slúži na zaistenie stroja počas prepravy. Noste ochranné okuliare! Je zakázané odstraňovať a meniť ochranné a bezpečnostné zariadenia. Noste ochranu sluchu! Nesiahajte do rotujúcich častí. Zachytenie v otáčajúcom sa remeni spôsobuje poranenie rúk. Vždy nasadzujte ochranu remeňa. Používajte pracovné rukavice. Je prísne zakázané používať v blízkosti prístroja otvorený plameň alebo fajčiť! Používajte bezpečnostnú obuv. Horúci povrch! Dotýkanie sa môže viesť k popáleninám. Opravárske, údržbové a čistiace práce vykonávajte len pri vychladnutom motore. Prístroj nevystavujte dažďu. Varovanie pred horúcimi dielmi. Zabezpečte, aby iné osoby dodržiavali dostatočnú bezpečnostnú vzdialenosť. Zabráňte prístupu nezúčastnených osôb k prístroju. Zdvíhací bod, na ktorom sa stroj môže bezpečne upevniť, napr. za účelom preloženia na prepravné vozidlo. Pri spustení motora sa tvoria iskry. Tieto môžu zapáliť horľavé plyny nachádzajúce sa v blízkosti.www.scheppach.com

Nebezpečenstvo otravy! Prístroj používajte len vo vonkajších priestoroch a nikdy nie v uzavretých alebo zle vetraných miestnostiach. – Sýtič zatvorený. – Otvorený benzínový kohút. Dôležité: Pred doplnením paliva vypnite motor. Nedopĺňajte počas prevádzky. Rýchlostná páka Pred všetkými čistiacimi a údržbovými prácami odstavte motor a vytiahnite konektor zapaľovacej sviečky zo zapaľovacej sviečky. Pri manipulácii s palivami a mazivami buďte veľmi opatrní! Kontrola hladiny oleja.

Zaručená hladina akustického výkonu prístroja. NEBEZPEČENSTVO! Signálne slovo na označenie bezprostredne hroziacej nebezpečnej situácie, ktorá, ak sa jej nezabráni, bude mať za následok smrť alebo vážne poranenie. ON/OFF Zapínač/vypínač VAROVANIE! Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabráni, by mohla mať za následok smrť alebo vážne poranenie. Výrobok zodpovedá platným európskym smerniciam. OPATRNE! Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabráni, môže viesť k ľahkému alebo stredne ťažkému poraneniu. Výrobok zodpovedá platným srbským smerniciam. UPOZORNENIE Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabráni, môže viesť k materiálnym škodám na stroji alebo vlastníctve/majetku. V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, označili týmto znakom.www.scheppach.com

17. Dolná časť ubíjadla

22. Konektor zapaľovacej sviečky

22a. Zapaľovacia sviečka

• 1x kľúč na zapaľovacie sviečky (G)

4. Použitie v súlades určením

Stroj zodpovedá platnej smernici ES o strojo- vých zariadeniach. Stroj je motorový nástroj a je vhodný na zhutňovanie sypkej pôdy, hrúd a štrku, aby sa pritom vytvoril pevný a stabilný podklad pre základy, podkladový betón a iné spevnenia pôdy. Stroj však nie je určený na zhutňovanie pôd s vyso- kým obsahom ílu. Stroj sa môže používať iba v súlade so svojím urče- ním. Každé iné použitie presahujúce určenie je po- važované za používanie v rozpore s určením. Stroj smú obsluhovať iba osoby, ktoré sú na to vyškolené, poučené a oprávnené. Za škody z neho vzniknuté alebo poranenia akého- koľvek druhu ručí používateľ/obsluha, a nie výrobca. Súčasťou používania v súlade s určením je aj dodr- žiavanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu. Osoby, ktoré obsluhujú stroj a vykonávajú údržbu, musia byť oboznámené so strojom a možnými ne- bezpečenstvami. Pri škodách vzniknutých v dôsledku zmien na stroji sa vylučuje záruka výrobcu. Stroj sa smie používať iba s originálnymi dielmi a ori- ginálnym príslušenstvom od výrobcu.

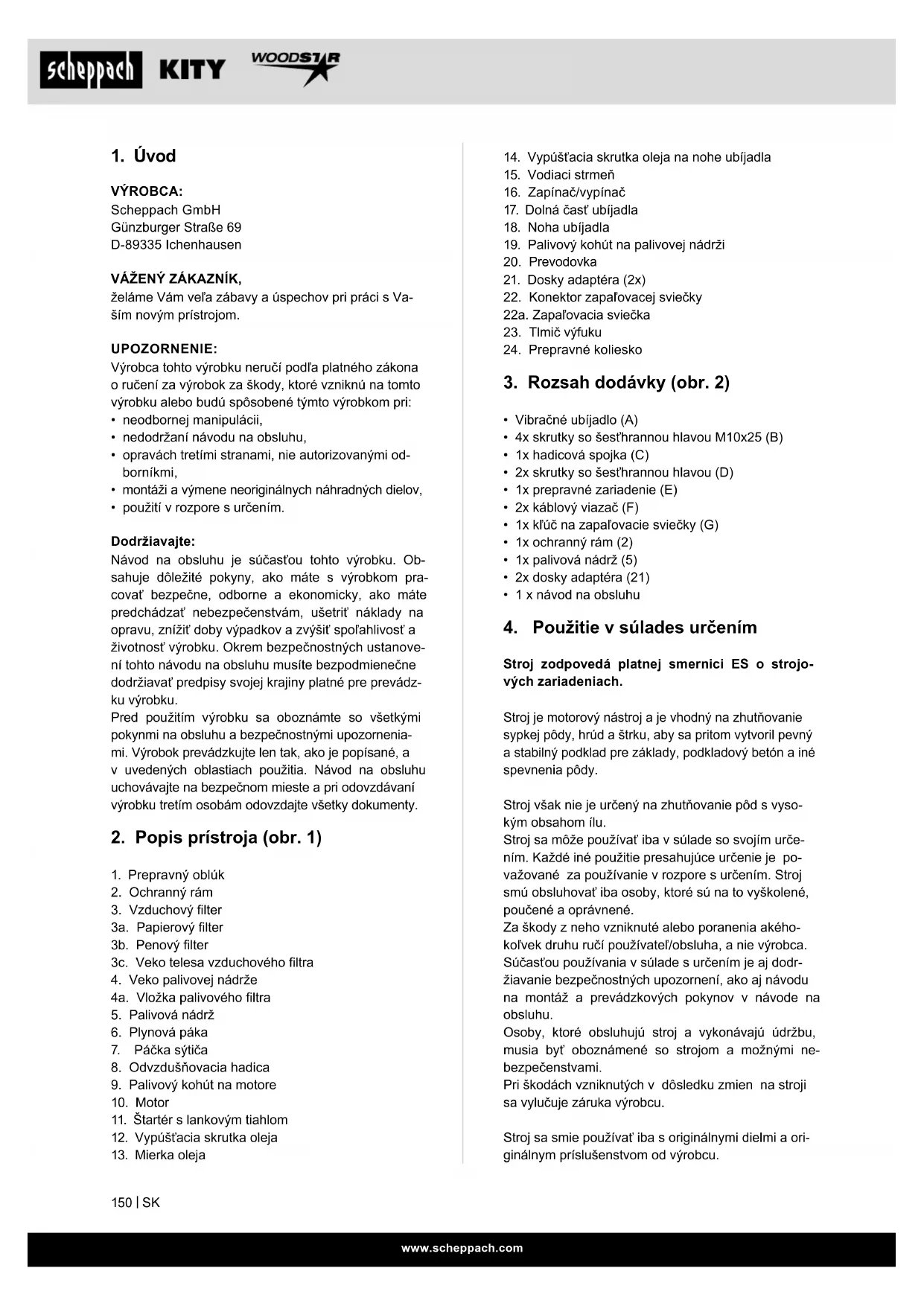

VÝROBCA: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen VÁŽENÝ ZÁKAZNÍK, želáme Vám veľa zábavy a úspechov pri práci s Va- ším novým prístrojom. UPOZORNENIE: Výrobca tohto výrobku neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto výrobku alebo budú spôsobené týmto výrobkom pri:

• neodbornej manipulácii,

• montáži a výmene neoriginálnych náhradných dielov,

• použití v rozpore s určením. Dodržiavajte: Návod na obsluhu je súčasťou tohto výrobku. Ob- sahuje dôležité pokyny, ako máte s výrobkom pra- covať bezpečne, odborne a ekonomicky, ako máte predchádzať nebezpečenstvám, ušetriť náklady na opravu, znížiť doby výpadkov a zvýšiť spoľahlivosť a životnosť výrobku. Okrem bezpečnostných ustanove- ní tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádz- ku výrobku. Pred použitím výrobku sa oboznámte so všetkými pokynmi na obsluhu a bezpečnostnými upozornenia- mi. Výrobok prevádzkujte len tak, ako je popísané, a v uvedených oblastiach použitia. Návod na obsluhu uchovávajte na bezpečnom mieste a pri odovzdávaní výrobku tretím osobám odovzdajte všetky dokumenty.

2. Popis prístroja (obr. 1)

3a. Papierový lter 3b. Penový lter 3c. Veko telesa vzduchového ltra

• Nepokúšajte sa používať stroj bez toho, aby ste poznali presný spôsob fungovania motora a požia- davky na jeho údržbu a vedeli, ako môžete zabrá- niť nehodám s následným zranením osôb a/alebo vznikom vecných škôd.

• Ďalšie osoby, predovšetkým deti, udržiavajte mimo pracovnej oblasti. Pracovná oblasť

• Nikdy neštartujte ani neobsluhujte stroj v uzavretej alebo zle vetranej oblasti. Spaliny sú nebezpečné, pretože obsahujú oxid uhoľnatý, smrteľný plyn bez zápachu. Používajte stroj iba v dobre vetraných ex- teriéroch.

• Nikdy nepoužívajte stroj pri nedostatočnej viditeľ- nosti alebo svetelných podmienkach.

• Zabezpečte, aby boli steny jamy stabilné a aby sa nezrútili kvôli vibráciám. Pozor na nebezpečenstvo pádu alebo prevrhnutia!

• Zabezpečte, aby ubíjaná oblasť neobsahovala žiadne elektrické káble, vedenia plynu alebo vody, ktoré sa v dôsledku vibrácie môžu poškodiť.

• Buďte opatrní, keď pracujete v blízkosti nechráne- ných vŕtaní alebo stavebných jám.

• S prístrojom nepracujte pri daždi, búrke a predo- všetkým pri nebezpečenstvo zasiahnutia bleskom.

• Pri zlých poveternostných podmienkach, na nerov- nom povrchu alebo na svahoch dbajte na stabilitu.

• Stroj používajte iba na staveniskách, na ktorých pod- mienky použitia staveniska umožňujú primerané po- užitie stroja. Zohľadnite predovšetkým: - podmienky stability; - pomery a nosnosť pôdy; - šírku jazdnej dráhy; - pomer výšky a šírky k prekážkam a hranám, po ktorých sa má vykonať prejazd (napr. v súvislos- ti so šírkou bandáže; výškou obrubníka; hĺbkou jamy); - uhol naklopenia stroja a podmienky použitia na stavenisku, ktoré majú negatívny účinok na sta- bilitu (napr. výška obrubníka, dynamické efekty).

• Pri prevádzke v oblastiach si všímajte osobitné ohrozenia, napr.: - dodržiavajte miestne predpisy pre prevádzku, - udržiavajte vzdialenosť od elektrických nadzem- ných vedení, - pri použití v tuneli dávajte pozor na pary a vytvá- ranie prachu, - dávajte pozor na osobitné ohrozenia pri prácach v kontaminovaných oblastiach. Bezpečnosť osôb

• Nepoužívajte stroj, ak ste požili drogy, alkohol ale- bo lieky, ktoré ovplyvňujú vašu schopnosť správne používať stroj.

• Noste primeraný odev. Noste dlhé nohavice a ruka- vice. Noste bezpečnostnú obuv s oceľovými špič- kami, oceľovými podrážkami a drsným prolom. Dbajte, prosím, na to, že naše prístroje neboli v súla- de s určením skonštruované na komerčné, remesel- né ani priemyselné použitie. Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

5. Všeobecné bezpečnostné upozor-

nenia V tomto návode na obsluhu sme miesta, ktoré sa tý- kajú vašej bezpečnosti, označili týmto znakom: m Návod na obsluhu okrem toho obsahuje iné dôležité miesta v texte, ktoré sú označené slovom „POZOR!“. m Pozor! Pri použití prístrojov sa musí dodržiavať niekoľko bezpečnostných opatrení, aby sa predišlo porane- niam a škodám. Dôkladne si prečítajte tento návod na obsluhu/bezpečnostné upozornenia. V prípade, že prístroj odovzdávate iným osobám, odovzdajte im aj tento návod na obsluhu/bezpečnostné upozorne- nia. Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení. m NEBEZPEČENSTVO Pri nedodržaní tohto pokynu existuje najvyššie ne- bezpečenstvo ohrozenia života, príp. nebezpečen- stvo život ohrozujúcich poranení. m VAROVANIE Pri nerešpektovaní tohto pokynu hrozí smrteľné ne- bezpečenstvo, resp. nebezpečenstvo vážnych pora- není. m OPATRNE Pri nedodržaní tohto pokynu existuje nebezpečen- stvo ľahkých až stredne závažných poranení. UPOZORNENIE! Pri nedodržaní tohto pokynu existuje nebezpečen- stvo poškodenia motora alebo iných vecných hodnôt.

• Oboznámte sa so strojom.

• Pozorne si prečítajte návod na obsluhu a uistite sa, že ste porozumeli jeho obsahu, ako aj všetkým in- formáciám uvedeným na etiketách umiestnených na stroji.

• Oboznámte sa s oblasťou používania, ako aj ob- medzeniami stroja a so zvláštnymi zdrojmi nebez- pečenstva.

• Uistite sa, že presne poznáte všetky ovládacie prv- ky a ich funkciu.

• Uistite sa, že viete, ako stroj zastaviť a rýchlo deakti- vovať ovládacie prvky.www.scheppach.com

• Zabezpečte, aby bola zaistená stabilita stroja a obsluhujúcej osoby pri inštalácii na rovnom teréne a stroj sa počas prevádzky nepreklopil, nezosunul ani nespadol. Bezpečnosť pri manipulácii s benzínom

• Benzín sa veľmi ľahko zapáli a jeho výpary, ak sa zapália, môžu explodovať.

• Vykonajte bezpečnostné opatrenia pri manipulácii s benzínom, aby ste znížili riziko ťažkého zranenia.

• Používajte vhodný benzínový kanister, keď plníte benzín do palivovej nádrže alebo ho z nej vypúš- ťate.

• Tieto práce vykonávajte v čistých, dobre vetraných exteriéroch.

• Nefajčite. Zabráňte vniknutiu iskier, otvorených pla- meňov alebo iných zdrojov ohňa do blízkosti, keď nalievate benzín alebo pracujete so strojom.

• Nikdy neplňte palivovú nádrž v interiéroch. Udr- žujte uzemnené, elektricky vodivé predmety, ako nástroje, ďaleko od voľne stojacich elektrických častí a vedení, aby ste zabránili vzniku iskier ale- bo elektrického oblúka. Takto by sa mohli vznietiť benzínové výpary.

• Vždy zastavte motor a nechajte ho vychladnúť predtým, ako budete plniť palivo do palivovej nádr- že. Nikdy neodstraňujte veko palivovej nádrže a ni- kdy neplňte palivo do palivovej nádrže počas chodu motora alebo keď je motor horúci.

• Nepoužívajte stroj, ak viete o netesných miestach v benzínovom systéme. Veko palivovej nádrže povo- ľujte pomaly, aby ste vypustili možný tlak v palivovej nádrži. Palivovú nádrž nikdy nepreplňujte (benzín by sa nemal nachádzať nad označením maximál- nej hranice plnenia). Opäť bezpečne uzatvorte palivovú nádrž pomocou veka palivovej nádrže a poutierajte rozliaty benzín.

• Nikdy nepoužívajte stroj, keď nie je veko palivovej nádrže bezpečne zaskrutkované. Zabráňte prí- tomnosti zápalných zdrojov v blízkosti rozliateho benzínu. Ak sa rozlial benzín, nepokúšajte sa na- štartovať stroj. Premiestnite stroj z oblasti, kde bol rozliaty benzín, a zabráňte vzniku zápalných zdro- jov, kým sa benzínové výpary nevyparia.

• Uchovávajte benzín iba v kanistroch špeciálne vy- robených na tento účel.

• Uchovávajte benzín na chladnom, dobre vetranom mieste, ďaleko od iskier a otvorených plameňov alebo iných zápalných zdrojov. Nikdy neuscho- vávajte benzín alebo stroj s naplnenou palivovou nádržou v budove, v ktorej by sa mohli benzínové výpary dostať do kontaktu s iskrami, otvorenými plameňmi alebo inými zápalnými zdrojmi, ako sú ohrievače vody, pece, sušičky a pod.

• Motor nechajte vychladnúť skôr, než uskladníte stroj v zatvorenom priestore.

• Pri práci noste ochranu sluchu a ochranné okulia- re. Pri prácach, pri ktorých sa vytvára prach, noste ochranu dýchacích ciest.

• Nenoste žiadne voľné oblečenie, krátke nohavice alebo šperky akéhokoľvek druhu. Dlhé vlasy maj- te vypnuté tak, aby siahali maximálne po plecia. Udržuje vaše vlasy, oblečenie a rukavice ďaleko od pohyblivých častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť v pohyblivých častiach.

• Nechajte ochranné plechy na svojom mieste a vo funkčnom stave.

• Ubezpečte sa, že sú všetky matice, skrutky atď. bezpečne dotiahnuté.

• Nikdy nepoužívajte stroj, ak si vyžaduje opravu alebo je v zlom mechanickom stave. Poškodené, chýbajúce alebo pokazené časti vymeňte pred ob- sluhou stroja.

• Obsluhujúca osoba musí mať minimálne 18 ro- kov. Učni musia mať minimálne 16 rokov, no smú na stroji pracovať iba za dozoru.

• Všetky obsluhujúce osoby musia byť primerane vyškolené v používaní, nastavení a obsluhe stroja.

• Skontrolujte stroj, či sa na ňom nevyskytujú miesta, na ktorých presakuje benzín.

• Udržujte stroj funkčný. Nepoužívajte stroj, ak sa motor nedá zapnúť alebo vypnúť príslušným spí- načom.

• Stroj poháňaný benzínom, ktorý sa nedá ovládať pomocou motorového spínača, je nebezpečný a musí sa vymeniť.

• Zvyknite si pred naštartovaním stroja skontrolovať, či sa z oblasti okolo stroja odstránili skrutkovače a kľúče. Skrutkovač alebo kľúč, ktorý sa ešte nachá- dza na rotujúcej časti stroja, môže spôsobiť zrane- nie osôb.

• Pracujte obozretne, dávajte pozor na vaše konanie a používajte váš zdravý ľudský rozum, keď pracuje- te so strojom. Nepresilujte sa.

• Nepoužívajte stroj, ak máte bosé nohy, obuté san- dále alebo inú ľahkú obuv. Noste pracovnú obuv, ktorá chráni vaše nohy a zlepšuje váš postoj na klzkých povrchoch.

• Vždy si zaistite dobrý postoj a udržujte rovnováhu. Takto môžete lepšie kontrolovať stroj v neočakáva- ných situáciách.

• Zabráňte neúmyselnému naštartovaniu. Uistite sa, že je motorový spínač vypnutý skôr, než budete stroj prepravovať alebo na ňom vykonávať údržbo- vé práce. Keď je spínač zapnutý, preprava alebo údržbové práce vykonávané na stroji môžu viesť k nehodám.

• Na rôznych miestach stroja existuje nebezpečen- stvo stlačenia spôsobené pohybujúcimi sa alebo otáčajúcimi sa konštrukčnými skupinami. Ruky a nohy držte v bezpečnej vzdialenosti od dosky. Pra- cujte koncentrovane a ustavične dbajte na to, aby ste bezpečne stáli. Noste bezpečnostnú obuv!www.scheppach.com

• Vždy sa uistite, že sa motorový spínač nachádza v polohe „OFF“. Odpojte kábel zapaľovacej sviečky a odložte ho mimo zapaľovacej sviečky, aby sa za- bránilo nechcenému naštartovaniu.

• Údržbu vášho stroja nechajte vykonať kvaliko- vanými pracovníkmi. Používajte iba originálne ná- hradné diely. Tým sa zabezpečí, že stroj zostane bezpečný. Dodatočné bezpečnostné upozornenia

• Udržujte ruky, prsty a nohy ďaleko od základnej dosky, aby ste zabránili zraneniam.

• Držte rukoväť stroja pevne oboma rukami.

• Zostaňte vždy za strojom, keď ho používate; nikdy sa nepohybujte alebo nestojte pred strojom, ak je motor v chode.

• Pod stroj nikdy neklaďte nástroje alebo iné pred- mety. Ak stroj narazí na cudzí objekt, zastavte motor, odpojte zapaľovaciu sviečku a skontrolujte stroj, či nie je poškodený; opravte poškodenie skôr, než stroj znovu naštartujete a budete ho používať.

• Nepreťažujte stroj tým, že budete zhutňovať príliš hlboko alebo príliš rýchlo.

• Nepoužívajte stroj pri vysokých rýchlostiach na tvr- dých alebo klzkých povrchoch.

• Pracujte obzvlášť pozorne, ak používate stroj na štrkových podložiach, chodníkoch alebo vozov- kách alebo cez ne prechádzate.

• Dávajte pozor na skryté nebezpečenstvá alebo na premávku. Neprepravujte žiadne osoby.

• Nikdy neopustite pracovisko a nikdy nenechajte stroj bez dozoru, keď je motor v chode.

• Vždy zastavte stroj, keď prerušíte prácu alebo ak prechádzate z jedného miesta na druhé.

• Vyhýbajte sa okrajom jám a predchádzajte činnos- tiam, pri ktorých by sa mohol stroj preklopiť. Opatr- ne postupujte na stúpajúcich svahoch v priamej línii nahor a naspäť, aby ste zabránili prevráteniu stroja na obsluhujúcu osobu.

• Vždy postavte stroj na pevný a rovný povrch a vyp- nite ho.

• Obmedzte pracovné časy so strojom a pravidelne dodržujte prestávky, aby ste zabránili vibračným preťaženiam a nechali si oddýchnuť vaše ruky. Znížte rýchlosť a vynaloženie sily, ktorou vykoná- vate opakujúce sa pohyby. Zvyškové riziká Stroj je skonštruovaný podľa stavu techniky a prija- tých bezpečnostných technických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.

• Napriek všetkým prijatým opatreniam môžu pretr- vávať zvyškové riziká, ktoré nie sú očividné. Používanie a starostlivosť o stroj

• Nikdy nedvíhajte stroj alebo ho neprenášajte, keď je motor v chode.

• So strojom nezaobchádzajte násilne.

• Používajte správny stroj v jeho denovanej oblasti používania. Správny stroj vykoná práce, na ktoré bol skonštruovaný, lepšie a bezpečnejšie.

• Nemeňte nastavenie regulátora počtu otáčok mo- tora, ani ho nepretáčajte. Regulátor počtu otáčok kontroluje najvyššiu rýchlosť motora pri dodržaní maximálnej bezpečnosti.

• Nenechávajte motor bežať s vysokými otáčkami, ak práve nezhutňujete.

• Nedávajte ruky alebo nohy do blízkosti rotujúcich častí.

• Zabráňte kontaktu s horúcim benzínom, olejom, spalinami a horúcimi povrchmi. Nedotýkajte sa mo- tora alebo tlmiča výfuku. Tieto časti sú počas po- užívania obzvlášť horúce. Horúce sú aj krátky čas po vypnutí stroja.

• Pred vykonaním údržbových prác alebo nastave- ním nechajte motor vychladnúť.

• Ak by stroj začal vydávať nezvyčajné zvuky alebo vibrácie, ihneď vypnite motor, odpojte kábel zapa- ľovacej sviečky a vyhľadajte príčinu. Nezvyčajné zvuky alebo vibrácie sú zvyčajne znakom porúch.

• Používajte iba doplnkové diely a diely príslušen- stva, ktoré schválil výrobca. Následkom nerešpek- tovania môžu byť zranenia.

• Vykonávajte údržbu stroja. Skontrolujte ho, či nie je nesprávne nastavený alebo či nie sú zablokované pohyblivé časti, poškodené diely a iné okolnosti, ktoré môžu ovplyvniť fungovanie stroja. Ak zistí- te poškodenia, pred akýmkoľvek ďalším použitím stroja ho dajte opraviť. Veľa nehôd je dôsledkom nesprávne udržiavaného strojného vybavenia.

• Udržujte motor a tlmič výfuku bez trávy, lístia, nad- merného mazacieho prostriedku alebo uhlíkových usadenín, aby ste znížili riziko požiaru.

• Postupujte podľa platných smerníc na likvidáciu odpadu týkajúcich sa benzínu, oleja atď., aby ste chránili životné prostredie.

• Vypnutý stroj uschovávajte mimo dosahu detí a stroj nenechávajte používať osobami, ktoré nie sú oboznámené so strojom alebo týmto návodom. Stroj je v rukách nezaškolených používateľov ne- bezpečný.

Okrem toho sú tieto hodnoty vhodné na predbežný odhad zaťažení pre používateľov, ktoré vznikajú v dô- sledku zvuku. Varovanie! V závislosti od toho, ako budete stroj po- užívať, sa tak môžu skutočné hodnoty odlišovať od uvedených hodnôt. Vykonajte opatrenia na ochranu proti zaťaženiam hlukom. Zohľadnite pritom celý pracovný proces, teda aj časo- vé obdobia, počas ktorých pracuje nástroj bez zaťa- ženia alebo je vypnutý. Vhodné opatrenia okrem iného zahŕňajú aj pravidel- nú údržbu a starostlivosť o elektrický nástroj a použi- té nástroje, pravidelné prestávky, ako aj dobré naplá- novanie pracovných postupov. Varovanie! Pri dlhších prácach môže z dôvodu vibrácií dôjsť v rukách obsluhujúcej osoby k poruchám prekrvenia (syndróm bielych prstov). Syndróm bielych prstov je cievne ochorenie, pri kto- rom sa v záchvatoch kŕčovito sťahujú cievy na prs- toch na rukách a nohách. Postihnuté oblasti už nie sú dostatočne zásobované krvou a preto sa zdajú ex- trémne bledé. Časté používanie vibrujúcich prístrojov môže u osôb, ktorých prekrvenie je narušené (napr. fajčiari, diabetici), vyvolať nervové poškodenia. Ak spozorujete neobvyklé zhoršenia stavu prstov, okamžite ukončite prácu a vyhľadajte lekára. V záujme zníženia nebezpečenstiev dbajte na nasle- dujúce upozornenia:

• Pravidelnou údržbou a pevnými dielmi na prístroji sa postarajte o čo najmenšie vibrácie stroja.

2. Odstráňte baliaci materiál, ako aj obalové a pre-

pravné poistky. Prepravné poistky odstráňte vid- licovým kľúčom veľkosti 10 mm (nie je v rozsahu dodávky).

3. Skontrolujte, či je rozsah dodávky kompletný.

4. Prístroj a diely príslušenstva skontrolujte ohľadom

poškodení spôsobených prepravou. V prípade re- klamácií ihneď informujte dodávateľa. Neskoršie reklamácie nebudú uznané.

5. Obal podľa možnosti uschovajte až do uplynutia

6. Pred použitím sa oboznámte s prístrojom na zák-

lade návodu na obsluhu.

7. Pri príslušenstve, ako aj pri dieloch podliehajúcich

opotrebovaniu a náhradných dieloch, používajte iba originálne diely. Náhradné diely získate u svoj- ho špecializovaného predajcu.

• Zvyškové riziká je možné minimalizovať, ak sa spo- lu dodržiavajú „bezpečnostné upozornenia“ a „pou- žitie v súlade s určením“, ako aj návod na obsluhu.

• Predchádzajte neúmyselnému uvedeniu stroja do prevádzky.

• Používajte nástroj odporúčaný v návode na obslu- hu. Tak dosiahnete, že stroj dosiahne optimálne výkony.

• Nikdy nevkladajte ruky do pracovnej oblasti, keď je stroj v prevádzke.

........................................... 811,46 g/kWh Zapaľovacia sviečka ........................................F7RTC Vzdialenosť elektród ............................. 0,7 – 0,8 mm Hmotnosť ............................................................78 kg Technické zmeny vyhradené! Hluk a vibrácie Hodnoty emisie hluku boli určené podľa EN ISO 3744. Celkové hodnoty vibrácií (vektorový súčet troch smerov) stanovené podľa normy EN 500-4. Hluk môže mať závažný vplyv na vaše zdravie. Ak hluk stroja presiahne 85 dB, noste, prosím, vhodnú ochranu sluchu. Hodnoty hluku Hladina akustického výkonu L

......................... 30,61 m/s² Vibrácie ľavej rukoväti a

.......................... 29,37 m/s² Uvedené zvukové hodnoty boli namerané podľa nor- malizovanej skúšobnej metódy a môžu sa používať na vzájomné porovnanie rôznych nástrojov.www.scheppach.com

8.3 Montáž plynovej páky (6) (obr. 2, 6)

utiahnite vidlicovým kľúčom veľkosti 10 a vidlico- vým kľúčom veľkosti 8.

9. Pred uvedením do prevádzky

m POZOR! Pred uvedením do prevádzky je nevyhnutné stroj úplne zmontovať! m VAROVANIE! Ohrozenie zdravia! Vdýchnutie benzínových pár/výparov mazacieho ole- ja a spalín môže viesť k ťažkých poškodeniam zdra- via, strate vedomia a v extrémnom prípade k smrti. - Nevdychujte benzínové pary/výpary mazacieho ole- ja a spaliny. - Stroj prevádzkujte len v exteriéri. UPOZORNENIE! Poškodenie prístroja Ak sa stroj prevádzkuje bez motorového a prevodo- vého oleja alebo je ho príliš málo, môže to viesť k poškodeniam motora. - Pred uvedením do prevádzky doplňte benzín a olej. Stroj sa dodáva bez motorového a prevodo- vého oleja. UPOZORNENIE! Škody na životnom prostredí! Vypustený olej môže trvalo znečistiť životné prostre- die. Kvapalina je vysoko toxická a môže viesť k zne- čisteniu vody. - Naplňte/vyprázdnite olej len na rovných a pevných povrchoch. - Použite plniace hrdlo alebo lievik. - Zachyťte vypustený olej do vhodnej nádoby. - Okamžite a dôkladne utrite rozliaty olej a zlikviduj- te handru podľa miestnych predpisov. - Zlikvidujte olej podľa miestnych predpisov. UPOZORNENIE! Nebezpečenstvo poškodenia! Ak sa použijú nesprávne skladované alebo nevypus- tené palivá, karburátor sa môže upchať alebo môže dôjsť k narušeniu prevádzky motora.

8. Pri objednávkach uvádzajte naše čísla výrobkov,

ako aj typ a rok výroby prístroja. m NEBEZPEČENSTVO Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnutia a zadusenia!

m VAROVANIE! Nebezpečenstvo poranenia a poškodenia! Použitie nesprávnych náhradných dielov a dielov prí- slušenstva môže viesť k poraneniam a poškodeniam. Tieto by sa mohli uvoľniť a odletieť. Okrem toho mô- žu znížiť výkon stroja. - Používajte iba originálne diely a príslušenstvo od výrobcu. Originálne náhradné diely alebo príslu- šenstvo získate u vášho špecializovaného predajcu. - Pri nedodržaní sa môže znížiť výkon stroja a diely sa môžu eventuálne uvoľniť. - Pri nedodržaní zaniká garancia od výrobcu. UPOZORNENIE! Vzhľadom na vysokú hmotnosť stroja odporúča- me pri montáži použiť minimálne dve osoby. Pri dodávke sú niektoré diely demontované. Na mon- táž potrebujete:

• vidlicový kľúč veľkosti 13 mm (montáž palivovej nádrže),

• ihlové kliešte (montáž palivovej nádrže),

• vidlicový kľúč veľkosti 16 mm (montáž ochranného rámu a dosiek adaptéra),

• vidlicový kľúč veľkosti 8 mm (montáž plynovej páky).

• vidlicový kľúč veľkosti 10 mm (montáž plynovej páky). Montážne náradie nie je v rozsahu dodávky.

8.1 Montáž ochranného rámu (2) (obr. 3)

1. Najskôr na oboch stranách odstráňte štyri skrutky

te vidlicovým kľúčom veľkosti 16.

so šesťhrannou hlavou (D), dvomi podložkami M8 a dvomi rohatkovými maticami M8 na plechy dr- žiaka ochranného rámu (2).

2. Skrutky so šesťhrannou hlavou (D) pevne utiahni-

te vidlicovým kľúčom veľkosti 13.www.scheppach.com

6. Hladina oleja musí siahať po strednú značku na

7. Ak je hladina oleja príliš nízka, doplňte odporúča-

Mazací olej sa prostredníctvom vibračného pohybu stroja rozdelí v celom systéme ubíjadla. Olej sa po- čas prevádzky stroja dostane cez vyvŕtané otvory v pieste z dna stroja do kľukovej skrine. Hladina oleja v systéme ubíjadla sa musí vždy udržia- vať v správnom stave, aby sa zaručila účinná ubíjacia prevádzka. Poznámka: Ak sa stroj prepravoval alebo práve po- užíval vo vodorovnej polohe, musí stáť 15 minút vo vzpriamenej polohe predtým, ako sa môže skontrolo- vať hladina oleja. Vďaka tomu sa môže usadiť olej a poskytne sa lepšia nameraná hodnota.

1. Stroj umiestnite na rovnú, priamu plochu. Stroj

sklopte tak, aby vytvoril pravý uhol s pôdou.

2. Odstráňte znečistenia v oblasti priezoru vypúšťa-

4. Ak nie je vidieť žiaden olej, musí sa doplniť.

5. Stroj nakláňajte dopredu, kým nedosadne na pre-

pravné koliesko (24).

6. Pomocou nástrčkového kľúča veľkosti 24 mm a

dávky). Dbajte na max. plniace množstvo 800 ml. Používajte univerzálny olej (SAE 10W-30 alebo SAE 10W-40 (podľa teploty použitia)).

9. Stroj opäť postavte vzpriamene.

m Pozor! Stroj sa dodáva bez benzínu. Pred uvedením do prevádzky preto bezpodmienečne doplňte ben- zín. Použite benzín Super E10. m NEBEZPEČENSTVO! Nebezpečenstvo požiaru a výbuchu! Palivo sa môže pri plnení vznietiť a prípadne vybuch- núť. To vedie k ťažkým popáleninám alebo k smrti. - Vypnite motor a nechajte ho vychladnúť. - Udržiavajte ho v dostatočnej vzdialenosti od tepla, plameňov a iskier. - Palivo dopĺňajte len v exteriéri. Stroj netankujte na prepravnom vozidle. - Noste ochranné rukavice. - Zabráňte kontaktu s pokožkou a očami. - Stroj naštartujte vo vzdialenosti min. 3 m od miesta plnenia palivom. Upozornenie: Použite palivový lter (4a). Pri vložke palivového ltra (4a) ide o ltračnú nádobu, ktorá sa nachádza priamo pod vekom palivovej nádrže (4) a ltruje všetko naplnené palivo.

1. Vyčistite okolie oblasti plnenia. Znečistenia v pali-

vovej nádrži (5) spôsobujú prevádzkové poruchy.

2. Opatrne otvorte veko palivovej nádrže (4), aby sa

mohol odbúrať prípadný pretlak.

4. Opäť zatvorte veko palivovej nádrže (4). Uistite sa,

8. Nepoužite už použitý a znečistený benzín. Nedo-

voľte, aby sa do palivovej nádrže (5) dostala špi- na a voda.

9.2 Naplnenie motorového oleja (obr. 8, 9)

m Pozor! Stroj sa dodáva bez motorového oleja. Pred uve- dením do prevádzky preto bezpodmienečne na- plňte olej. Používajte univerzálny olej (SAE 10W- 30 alebo SAE 10W-40 (podľa teploty použitia). Upozornenie: Pred každým uvedením do prevádzky pravidelne kontrolujte hladinu oleja. Príliš nízka hladi- na oleja môže poškodiť motor.www.scheppach.com

Rýchlo = Pomaly/chod naprázdno = Upozornenie: Stroj je dimenzovaný pre otáčky 4 000 ot./min. Pri op- timálnych otáčkach naráža noha rýchlosťou 680 úde- rov za minútu. Zvýšenie rýchlosti plynu nad otáčky nastavené z výroby nezvýši počet úderov a môže poškodiť stroj. m POZOR! Páčku sýtiča (7) pri štartovaní motora (10) otvorte iba vtedy, keď je plynová páka (6) nastavená na chod na- prázdno. Stroj sa inak môže uviesť do pohybu. Stroj pomaly rozbiehajte z polohy chodu naprázdno do polohy plného plynu.

10.4 Naštartovanie motora (10) (obr. 11 – 14)

10.4.1 Studený štart

4. zľahka otvorte plynovú páku (6) tým, že ju potlačí-

6. Zľahka ťahajte za štartér s lankovým tiahlom (11),

kým nebudete cítiť odpor, a opäť ho nechajte na- vinúť.

7. Silno potiahnite štartér s lankovým tiahlom (11) a

opäť ho nechajte pomaly navinúť. Štartér s lanko- vým tiahlom (11) nenechajte rýchlo sa vrátiť späť. Ak je to potrebné, štartér s lankovým tiahlom (11) potiahnite viackrát, kým nenaskočí motor (10).

8. Motor (10) nechajte zahrievať niekoľko sekúnd.

12. Stroj začne pracovať.

UPOZORNENIE: Systém ubíjadla nepreplňte olejom. Príliš vysoká hladina oleja môže viesť k hydraulické- mu blokovaniu v systéme ubíjadla. To môže viesť k chybnej prevádzke a ku škodám na spojke motora, systéme ubíjadla a nohe ubíjadla.

9.4 Noha ubíjadla (18) (obr. 1)

Pri novom stroji sa pred každým uvedením do pre- vádzky alebo po montáži novej nohy ubíjadla (18) mu- sia všetky upevňovacie matice utiahnuť vidlicovým kľúčom veľkosti 19 (nie je v rozsahu dodávky). Pri po- užití momentového kľúča (nie je v rozsahu dodávky) sa musí dodržať uťahovací moment 86 Nm.

10. Uvedenie do prevádzky

• Skontrolujte všetky strany motora, či sa na ňom ne- nachádzajú netesné miesta s presakovaním oleja alebo benzínu.

• Skontrolujte hladinu motorového oleja.

• Skontrolujte hladinu paliva – palivová nádrž by ma- la byť naplnená minimálne do polovice.

• Skontrolujte, či sú pripevnené všetky ochranné kry- ty a dotiahnuté všetky skrutky, matice a čapy.

• Skontrolujte, či sú pevne utiahnuté vonkajšie skrut- kové spoje.

• Skontrolujte, či sa stroj nachádza na pevnom, rov- nom a stabilnom podklade, aby sa zabránilo prek- lopeniu. Nebezpečenstvo poranenia a prevrátenia!

• Skontrolujte stanovisko. Stroj neštartujte na tvrdých plochách, ako je asfalt alebo betón. Neinštalujte na miestach s priehlbinami alebo dierami (ako napr. v kalužiach). Pri hladkých mokrých povrchoch hrozí riziko pošmyknutia!

10.2 Zapínač/vypínač (16) (obr. 11)

Zapínačom/vypínačom (16) sa aktivuje alebo deak- tivuje systém zapaľovania. Spínač zap./vyp. (16) sa musí nachádzať v polohe ON, aby mohol byť motor (10) v chode. Motor (10) sa zastaví, keď sa spínač zap./vyp. (16) premiestni do polohy OFF.

10.3 Plynová páka (6) (obr. 1, 6, 14)

Pomocou plynovej páky (6) sa ovláda rýchlosť moto- ra (10). Ak pohnete pákou zobrazenými smermi, bude motor (10) pracovať rýchlejšie alebo pomalšie.www.scheppach.com

• Nechajte stroj, aby sa sám ťahal dopredu. Stroj je skonštruovaný tak, že sa pri ubíjaní ťahá dopredu samočinne. Na zrýchlenie posuvu potiahnite vodia- ci strmeň (15) mierne späť tak, aby sa pôdy najskôr dotkla zadná časť nohy.

• Na stroj nevyvíjajte žiadny tlak. Nesnažte sa stroj posúvať dopredu pomocou sily svalov.

• Ak by sa stroj preklopil, ihneď vypnite motor (10) (spínač zap./vyp. (16) nastavte do polohy OFF). Stroj opäť postavte, príp. ho položte na bok tak, aby motor (10) smeroval nahor. (pozri prepravnú polohu na obr. 10). Upozornenie: Aby sa zabránilo poškodeniu mo- tora, stroj nesmie pokračovať v prevádzke, keď leží na boku. m POZOR! Stroj nepoužívajte na betóne ani tvrdých, príp. pevne zhutnených pôdnych plochách. V takých- to prípadoch začne stroj namiesto vibrovania udierať, čo vedie k poškodeniu nohy ubíjadla (18) a motora (10).

11. Čistenie a údržba

m POZOR! Pred vykonaním čistiacich prác vždy vypnite motor (10) a vytiahnite konektor zapaľovacej sviečky (22). Po každom použití sa musia vyčistiť chladiace rebrá valca a musia sa odstrániť nečistoty a kamienky, kto- ré sa nahromadili na stroji. m POZOR! Na čistenie stroja nepoužívajte žiadny vysokotlako- vý čistič. Voda môže vniknúť do utesnených oblastí stroja a spôsobiť poškodenie vretien, piestov, ložísk alebo motora (10). Vysokotlakové čističe skracujú prevádzkovú dobu a zhoršujú obsluhovateľnosť. m POZOR! Pred vykonaním údržbových prác vždy vypnite motor (10) a vytiahnite konektor zapaľovacej sviečky (22).

opäť ho nechajte pomaly navinúť. Štartér s lanko- vým tiahlom (11) nenechajte rýchlo sa vrátiť späť. Ak je to potrebné, štartér s lankovým tiahlom (11) potiahnite viackrát, kým nenaskočí motor (10).

9. Stroj začne pracovať.

10.5 Odstavenie motora (10) (obr. 13, 14)

m Pozor! Ak v prípade núdze potrebujete zastaviť motor (10), otočte spínač zap./vyp. (16) do polohy OFF. Za normálnych podmienok postupujte nasledovne:

zatvorenia doľava. OPATRNE! Na zastavenie motora (10) neprestavujte páčku sý- tiča (7). Môže dôjsť k chybnému zapaľovaniu alebo poškodeniu motora. OPATRNE! Stroj sa počas prevádzky nesmie dvíhať ani presúvať na iné stanovisko. Mohli by ste stratiť kontrolu nad strojom. Dodržte kapitolu 13.

10.6 Vedenie vibračného ubíjadla (obr. 1)

• Pre optimálne zhutňovanie a malé opotrebovanie nohy ubíjadla musí noha ubíjadla (18) dosadať na pôdu naplocho, nie na prednej ani na zadnej hrane.

• Noha ubíjadla (18) musí byť k pôde vždy v paralel- nej polohe, aby sa predišlo extrémnemu opotrebo- vaniu dosky.

• Stroj veďte obomi rukami za vodiaci strmeň (15).

• Postavte sa za stroj, kráčajte pomaly a stroj riaďte po- žadovaným smerom, zatiaľ čo sa pohybuje dopredu.

• Stroj veďte tak, aby ste sa nemohli zaseknúť medzi stroj a pevné predmety.

• Pri prácach so stúpaním alebo klesaním kráčajte stále stranou k údoliu. Obsluhujúca osoba nesmie nikdy stáť v smere klesania.

• Ak stroj používate na nerovnom teréne alebo pri zhutňovaní voľného materiálu, musíte nosiť bez- pečnostnú obuv.

• Stroj udržiavajte v čistote a suchu.

• Stroj vypnite aj pri krátkych prerušeniach práce.

• Pri práci úplne otvorte plynovú páku (6), aby sa do- siahol max. výkon.

• Pri zhutňovaní v žiadnom prípade nepúšťajte vo- diaci strmeň (15).www.scheppach.com

- Vzduchový lter vyčistite vyklepaním alebo vyfúka- ním stlačeným vzduchom. - Nikdy nečistite vzduchový lter benzínom alebo horľavými rozpúšťadlami. UPOZORNENIE! Nebezpečenstvo poškodenia! Prevádzka motora bez nasadeného ltračného prvku môže viesť k poškodeniam motora. - Nikdy nenechajte bežať motor bez nasadeného prvku vzduchového ltra. Znečistený vzduchový lter znižuje výkon motora vplyvom príliš malého prívodu vzduchu ku karburáto- ru. Preto je nevyhnutná pravidelná kontrola. Vzduchový lter by sa mal kontrolovať každých 100 prevádzkových hodín a v prípade potreby vymeniť.

3. Vymeňte poškodený prvok. Nečistoty z vnútornej

strany telesa ltra odstráňte čistou, vlhkou han- drou. Dbajte na to, aby do otvoru neprenikli žiadne nečistoty.

4. Vyberte penový lter (3b) z papierového ltra (3a).

Skontrolujte, či nie je poškodený, a v prípade po- treby ho vymeňte. Penový lter (3b) vyčistite jem- ný mydlovým roztokom.

5. Papierový lter (3a) vyfúkajte zvnútra stlačeným

vzduchom. Neutierajte nečistoty z papierového ltra (3a). Môže to viesť k poškodeniam.

6. Penový lter (3b) nasaďte na papierový lter (3a).

7. Zatvorte veko telesa vzduchového ltra (3c).

Motor nikdy neprevádzkujte (10) bez vložky alebo s poškodenou vložkou vzduchového ltra. Nečistoty sa tak dostanú do motora (10), čím môžu vzniknúť zá- važné poškodenia motora. Za škody z toho vzniknuté výrobca neručí, riziko znáša samotný používateľ.

11.4 Čistenie/výmena zapaľovacej sviečky (22a)

(obr. 17, 18) m POZOR: Zapaľovaciu sviečku vymieňajte len pri studenom motore! Zapaľovaciu sviečku (22a) prvýkrát skontrolujte po 25 prevádzkových hodinách ohľadom znečistenia a prípadne ju vyčistite kefou s medenými štetinami. Následne zapaľovaciu sviečku (22a) vymieňajte kaž- dých 100 prevádzkových hodín alebo podľa potreby.

1. Vytiahnite konektor zapaľovacej sviečky (22) a

odstráňte prípadné nečistoty v oblasti zapaľova- cej sviečky.

2. Zapaľovaciu sviečku (22a) vyskrutkujte pomocou

priloženého kľúča na zapaľovacie sviečky (G). Čistenie stroja Po uvedení do prevádzky Kontrola chladiacich rebier Po 25 prevádzkových hodinách Kontrola zapaľovacej sviečky Po 25 prevádzkových hodinách Výmena motorového oleja Po 50 prevádzkových hodinách Skontrolujte vzduchový lter. Po 100 prevádzkových hodinách Výmena motorového oleja Po 100 prevádzkových hodinách Výmena zapaľovacej sviečky Po 100 prevádzkových hodinách Čistenie sedimentačnej nádoby Po 100 prevádzkových hodinách Výmena oleja v systéme ubíjadla Po 300 prevádzkových hodinách Čistenie palivového ltra Po 300 prevádzkových hodinách

11.2 Výmena motorového oleja (obr. 15)

UPOZORNENIE! Škody na životnom prostredí! Vypustený olej môže trvalo znečistiť životné prostre- die. Kvapalina je vysoko toxická a môže viesť k zne- čisteniu vody. - Naplňte/vyprázdnite olej len na rovných a pevných povrchoch. - Použite plniace hrdlo alebo lievik. - Zachyťte vypustený olej do vhodnej nádoby. - Okamžite a dôkladne utrite rozliaty olej a zlikviduj- te handru podľa miestnych predpisov. - Zlikvidujte olej podľa miestnych predpisov. Motorový olej by sa mal vymieňať, keď je motor (10) teplý a vypnutý.

nú zbernú nádobu (nie je v rozsahu dodávky).

3. Použite vidlicový kľúč veľ. 10 mm (nie je v rozsahu

dodávky) na otvorenie vypúšťacej skrutky oleja (12) a vypustenie motorového oleja.

4. Po úplnom vypustení motorového oleja opäť

nu oleja (pozri 10.2).

m NEBEZPEČENSTVO! Nebezpečenstvo požiaru a výbuchu! Palivo sa môže pri nesprávnom čistení vznietiť a prí- padne vybuchnúť. To vedie k ťažkým popáleninám alebo k smrti.www.scheppach.com

2. Držte zbernú nádobu pod hadicou benzínovej sa-

cej pumpy (nie je v rozsahu dodávky).

3. Opatrne otvorte veko palivovej nádrže (4), aby sa

mohol odbúrať prípadný pretlak. Odstráňte veko palivovej nádrže (4).

4. Odstráňte vložku palivového ltra (4a).

6. Znova nasaďte vložku palivového ltra (4a).

7. Pevne naskrutkujte späť veko palivovej nádrže (4).

8. Aby sa zabezpečilo, že v karburátore nezostane

žiaden benzín, musí sa zvyšné palivo z karburáto- ra vypustiť.

11.8 Čistenie vložky palivového ltra (4a) (obr. 19)

Upozornenie: Pri vložke palivového ltra (4a) ide o l- tračnú nádobu, ktorá sa nachádza priamo pod vekom palivovej nádrže (4) a ltruje všetko naplnené palivo.

ju horľavými rozpúšťadlami ani rozpúšťadlami s vysokou teplotou vzplanutia.

3. Znova nasaďte vložku palivového ltra (4a).

4. Pevne naskrutkujte späť veko palivovej nádrže (4).

V prípade otázok uveďte nasledujúce údaje:

• údaje z typového štítka stroja,

• údaje z typového štítka motora. Dôležité upozornenie pre prípad opravy: V prípade spätnej dodávky stroja na opravu majte na pamäti, že stroj sa z bezpečnostných dôvodov musí zasielať do servisnej stanice bez oleja a paliva. Náhradné diely/príslušenstvo Zapaľovacia sviečka F7RTC – č. art.: 3904601090/ poz. ND 16 Vložka vzduchového ltra – č. art.: 3908301358/poz. ND 127 Prepravné koliesko – č. art.: 3908301101/poz. ND 90 Servisné informácie Je potrebné dbať na to, že pri tomto stroji podlieha- jú nasledujúce diely použitiu primeranému alebo pri- rodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály. Diely podliehajúce opotrebovaniu*: zapaľovacia sviečka, vložka vzduchového ltra, prepravné ko- liesko.

• nie nevyhnutne obsiahnuté v rozsahu dodávky! Náhradné diely a príslušenstvo získate v našom ser- visnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

3. Skontrolujte izolátor. Zapaľovaciu sviečku (22a)

vymeňte v prípade poškodení, ako sú napr. trhliny alebo úlomky.

4. Elektródy zapaľovacej sviečky čistite drôtenou

5. Skontrolujte vzdialenosť elektród a nastavte ju

pomocou lístkovej mierky (nie je v rozsahu dodáv- ky). Aby si motor (10) zachoval svoj výkon, musí mať zapaľovacia sviečka (22a) správnu vzdiale- nosť elektród (0,7 – 0,8 mm).

6. Zapaľovaciu sviečku (22a) opäť zaskrutkujte ru-

kou a utiahnite ju kľúčom na zapaľovacie sviečky (G) približne o 1/4 otáčky.

7. Nasaďte konektor zapaľovacej sviečky (22) na

zapaľovaciu sviečku (22a). m POZOR! Voľná zapaľovacia sviečka sa môže prehriať a po- škodiť motor. Ak zapaľovaciu sviečku utiahnete príliš silno, môže sa poškodiť závit v hlave valca.

11.5 Mazanie systému ubíjadla (obr. 10)

Pred každým uvedením do prevádzky skontrolujte hladinu oleja. Pozri odsek 10.3 Mazanie systému ubíjadla.

sklopte tak, aby vytvoril pravý uhol s pôdou.

3. Pod stroj umiestnite vhodnú zbernú nádobu (nie

je v rozsahu dodávky).

4. Pomocou nástrčkového kľúča veľkosti 24 mm a

6. Stroj dajte opäť do vzpriamenej polohy a nakláňaj-

te ho, kým nedosadne na prepravné koliesko (24).

9. Stroj opäť postavte vzpriamene.

11.7 Vypustenie benzínu pomocou benzínovej

sacej pumpy (obr. 19) Pri dlhšom skladovaní sa musí vypustiť benzín. m VAROVANIE! Ohrozenie zdravia! Vdýchnutie benzínových pár/výparov mazacieho ole- ja a spalín môže viesť k ťažkých poškodeniam zdra- via, strate vedomia a v extrémnom prípade k smrti. - Nevdychujte benzínové pary/výpary mazacieho oleja a spaliny.www.scheppach.com

1. Pred prepravou vypnite motor (10) (pozri odsek

5. Pomocou vodiaceho strmeňa (15) ho podľa potre-

Stroj vždy podľa možnosti prepravujte vo vzpriame- nej polohe. Ak stroj nemožno prepravovať v stojatej polohe, potom iba v polohe, ako je vyobrazené na obr. 11. Vzduchový lter (3) pritom nesmie smerovať nadol. Do valca, spaľovacej komory alebo vzduchového l- tra (3) môže preniknúť olej. To môže viesť k problé- mom pri vedení.

1. Stroj zdvihnite do vozidla. Nezabudnite pritom, že

stroj je príliš ťažký na to, aby ste ho zdvihli bez me- chanickej pomôcky (tzn. zdvíhacieho zariadenia).

tiu, skĺznutiu alebo preklopeniu a dodatočne ho upevnite popruhmi. Stroj dodatočne zaistite upí- nacím popruhom v upevňovacom bode. m POZOR! Po preprave vo vodorovnej polohe sa stroj musí opäť postaviť, aby olej pritiekol späť k motoru (10). Tento proces môže chvíľu trvať, kým sa znovu obnoví nor- málna hladina oleja.

12.2 Zdvíhanie stroja/preprava pomocou zdvíha-

cieho zariadenia (obr. 1) Pred zdvíhaním zabezpečte, aby bolo zdvíhacie za- riadenie (žeriav alebo kladkostroj) bez nebezpečen- stva schopné uniesť hmotnosť stroja. Pozri typový štítok pre hmotnosť zdvíhacieho zariadenia. Nezabudnite, že nakladacie rampy musia mať dosta- točnú nosnosť a musia byť stabilné.

2. Stroj zdvihnite o malý kúsok a uistite sa, či sú

správne upevnené všetky spoje.

3. Stroj teraz môžete ako obvykle zdvihnúť prostred-

níctvom zdvíhacieho zariadenia. m POZOR! Stroj je ťažký a nesmie ho zdvíhať iba jedna osoba. Stroj vždy zdvíhajte s minimálne dvomi osobami.

12. Preprava a zdvíhanie stroja

m VAROVANIE! Nebezpečenstvo poranenia! Neúmyselný a nečakaný rozbeh stroja môže viesť k poraneniam.

1. Pred naložením vypnite motor (10) a po vychlad-

nutí motora (10) vytiahnite konektor zapaľovacej sviečky (22) zo zapaľovacej sviečky (22a).

3. Stroj môže v dôsledku svojej vlastnej hmotnosti

spôsobiť ťažké pomliaždeniny. m VAROVANIE! Nebezpečenstvo stlačenia! Vodiaci strmeň sa nesmie používať na zdvíhanie stroja. - Na zdvíhanie výrobku sa smie používať iba pre- pravný oblúk. - Prepravný oblúk sa musí pravidelne skontrolovať ohľadom opotrebovania, poškodenia alebo zne- užitia. Poškodený prepravný oblúk sa musí ihneď vymeniť. m Pozor! Stroj môže spadnúť a spôsobiť škody ale- bo zranenia, ak sa nezdvíha odborne. m Pozor! Upevňovací bod slúži na zaistenie stroja počas prepravy. m Pozor! Prepravný oblúk (1) slúži na vyslobodenie alebo odtiahnutie zaseknutého stroja. Ak nie je mož- né odtiahnutie pomocou odťahovacieho lana, použite odťahovaciu tyč. Bezpodmienečne dbajte na to, aby odťahovacia tyč nemala žiadne viditeľné nedostatky a aby odolala vznikajúcim silám. Na rozdiel od popru- hov, lán alebo reťazí dokáže odťahovacia tyč absor- bovať a prenášať nielen ťažné, ale aj tlačné sily.

Tento stroj sa môže prepravovať vo vozidle alebo prostredníctvom prepravného zariadenia (E) podľa podmienok miesta použitia a vzdialenosti, ktorá sa má prejsť. Pred prepravou alebo naložením nechajte vychlad- núť motor (10), aby ste predišli popáleninám a zabrá- nili nebezpečenstvu požiaru. Palivovú nádrž (5) úplne vyprázdnite (pozri odsek 12.7).

12.1.1 Prepravné zariadenie (E) (obr. 20)

Prepravné zariadenie uľahčuje manipuláciu pri krát- kych trasách. Prepravné zariadenie (E) používajte iba na rovnom a pevnom podklade a na krátke presuny. Prepravné zariadenie (E) pred nasledujúcim použitím opäť odstráňte.www.scheppach.com

Upozornenia k baleniu Baliace materiály sa dajú re- cyklovať. Prosím, likvidujte balenia ekologicky. O možnostiach likvidácie opotrebovaného prí- stroja sa informujte na vašej samospráve alebo štátnej správe. Palivá a oleje

• Pred likvidáciou prístroja sa musí palivová nádrž a nádoba na motorový olej vyprázdniť!

• Palivo a motorový olej nepatria do domového odpa- du, ale musia sa zbierať, resp. likvidovať oddelene!

• Prázdne olejové a palivové nádrže sa musia ekolo- gicky zlikvidovať.

m NEBEZPEČENSTVO! Nebezpečenstvo požiaru a výbuchu! Pri skladovaní stroja v blízkosti možných zápalných zdrojov môže dôjsť k požiaru alebo k výbuchu. To ve- die k ťažkým popáleninám alebo k smrti. - Odstráňte možné zápalné zdroje, ako napr. pece, teplovodné plynové kotle, plynové sušičky atď. UPOZORNENIE! Nebezpečenstvo poškodenia! Ak sa stroj neskladuje správne, môže dôjsť k poško- deniam motora. - Stroj skladujte chránený pred špinou, prachom a vlhkosťou.

13.1 Skladovanie pri dlhších prevádzkových pre-

stávkach: Ak sa stroj nebude používať dlhšie ako 30 dní, postu- pujte podľa nasledujúcich krokov, aby ste ho pripravili na uskladnenie.

1. Palivovú nádrž (5) úplne vyprázdnite (pozri odsek

12.7). Skladovaný benzín, ktorý obsahuje etanol alebo MTBE, sa stane počas 30 dní nekvalitným. Nekvalitný benzín má vysoký podiel gumy a môže tak upchať karburátor a obmedziť prívod benzínu.

2. Motorový olej vypúšťajte z motora (10), kým je

ešte teplý. Naplňte nový olej. (pozri odsek 12.2)

3. Na čistenie stroja používajte čisté handričky. m

Nepoužívajte žiadne agresívne čistiace pro- striedky alebo čistiace prostriedky na báze oleja, keď čistíte plastové časti. Chemikálie môžu poškodiť plasty.

4. Stroj skladujte vo vzpriamenej polohe v čistej, su-

chej budove s dobrou ventiláciou. Stroj a jeho príslušenstvo skladujte na tmavom, su- chom a nezamŕzajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza me- dzi 5 a 30 ˚C. Stroj skladujte v pôvodnom balení. Stroj zakryte, aby ste ho chránili pred prachom alebo vlhkosťou.www.scheppach.com

15. Odstraňovanie porúch

V nasledujúcej tabuľke sú uvedené príznaky chýb a je tam opísané, ako môžete urobiť nápravu, keď váš stroj nepracuje správne. Ak pomocou toho nedokážete lokalizovať a odstrániť problém, obráťte sa na vašu servisnú dielňu. Porucha Možná príčina Náprava Nerovnomerné zhutnenie pôdy. Opotrebovaná noha ubíjadla (18). Vymeňte nohu ubíjadla (18). Kontaktujte autorizovanú odbornú dielňu. Únik oleja na motore (10). Opotrebované tesnenia, radiálne tesniace krúžky. Kontaktujte autorizovanú odbornú dielňu. Pôdna plocha je príliš tvrdá. Zhutnenie pôdnej plochy nie je možné. Pôda je príliš vlhká, noha ubíjadla (18) viazne. Nechajte vysušiť. Hrubá vrstva nečistôt na nohe ubíjadla (18). Vyčistite nohu ubíjadla (18) a dolnú časť ubíjadla (17). Motor (10) beží, ale stroj beží nepravidelne. Rozbité diely v systéme ubíjadla. Kontaktujte autorizovanú odbornú dielňu.Zlomená alebo poškodená pružina. Sú nastavené príliš vysoké otáčky motora. Motor (10) sa nedá naštartovať. Žiadne palivo v palivovej nádrži (5). Dotankujte benzín (Super E10). Zatvorený palivový kohút na motore (9) a palivový kohút na palivovej nádrži (19). Otvorte palivový kohút na motore (9) a palivový kohút na palivovej nádrži (19). Vzduchový lter (3) je znečistený. Vyčistite vzduchový lter (3). Spínač zap./vyp. (16) je v polohe „OFF“. Spínač zap./vyp. (16) nastavte do polohy „ON“. Chybný štartér s lankovým tiahlom (11). Opravte štartér s lankovým tiahlom (11). Žiadny motorový olej. Doplňte motorový olej. Znečistená zapaľovacia sviečka (22a). Vyčistite zapaľovaciu sviečku (22a). Motor (10) beží, ale stroj sa nepohybuje. Poškodená odstredivá spojka. Vymeňte spojku. Kontaktujte autorizovanú odbornú dielňu. Nízky zhutňovací tlak. Kontaktujte autorizovanú odbornú dielňu. Upchatý výfukový otvor. Motor (10) sa prehrieva. Prúd chladiaceho vzduchu je obmedzený. Odstráňte všetky cudzie telesá z rámu, dúchadla, vstupov vzduchu a chladiacich rebier. Chybná zapaľovacia sviečka (22a). Vymeňte zapaľovaciu sviečku (22a).www.scheppach.com

• 1 x rezervoar za gorivo (5)

• 1 x rezervoar za gorivo (5)
