ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Micro CM-100 RIDGID

Ψηφιακή αμπεροτσιμπίδα micro CM-100

A.C.02 C00A 400A AVA TYPE CAP OFF HCA VCCD OEF 4916 POWER ON RiDgID DC 859 COM V.D.CAP TEMP-Hz CAT IN 800V

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε προσεκτικά το παρόν εγχειρίδιο χειριστή πριν χρησιμοποιήσετε αυτό το εργαλείο. Αν δεν κατανοήσετε και δεν τηρήσετε τις οδηγίες που περιλαμβάνονται σε αυτό το εγχειρίδιο, μπορεί να προκληθεί ηλεκτροπληξία, πυρκαγιά ή/και σοβαρός τραυματισμός.

Ψηφιακή αμπεροτσιμπίδα micro CM-100

Καταγράψτε τον αριθμό σειράς παρακάτω και φυλάξτε τον αριθμό σειράς του προϊόντας που βρίακεται στην πυνακίδα τεχνικών χαρακτηριστικών.

Αρ. σειράς

Περιεχόμενα

Φόρμα καταγραφής αριθμού σειράς του μηχανήματος .... 307

Σύμβολα ασφαλείας 309

Γενικοί κανόνες για την ασφάλεια 309

Ασφάλεια χώρου εργασίας 309

Ηλεκτρική ασφάλεια....309

Σωματική ακεραιότητα....310

Χρήση και φροντίδα του εργαλείου.... 310

Σέρβις 310

Ειδικές πληροφορίες για την ασφάλεια 310

Ασφαλής χρήση ψηφιακής αμπεροτσιμπίδας 311

Περιγραφή, τεχνικά χαρακτηριστικά και βασικός εξοπλισμός...... 311

Περιγραφή 311

Τεχνικά χαρακτηριστικά......312

Στάνταρ εξαρτήματα....314

Κουμπιά ελέγχου 314

Εικονίδια 315

Δήλωση συμμόρφωσης με την Ομοσπονδιακή Επιτροπή

Επικοινωνιών (FCC)...... 316

Ηλεκτρομαγνητική συμβατότητα (EMC)......316

Αλλαγή/Τοποθέτηση μπαταριών 317

'Ελεγχος πριν από τη λειτουργία....317

Ρύθμιση και λειτουργία......318

Περιστροφικός διακόπτης λειτουργιών......319

Ακροδέκτες εισόδου 319

Μπουτόν 320

Μέτρηση τάσης DC/AC......320

Μέτρηση έντασης DC/AC......321

Μέτρηση αντίστασης...... 321

Δοκιμή διόδου 322

'Ελεγχος συνέχειας 322

Μέτρηση χωρητικότητας 323

Μέτρηση συχνότητας......323

Μέτρηση θερμοκρασίας: 323

Οδηγίες συντήρησης 324

Καθαρισμός....324

Βαθμονόμηση 324

Βοηθητικά εξαρτήματα 324

Φύλαξη 324

Σέρβις και επισκευή 325

Απόρριψη......325

Απόρριψη μπαταριών 325

Επίλυση προβλημάτων 326

Εγγύηση εφ' όρου ζωής...... Οπισθόφυλλο

Σύμβολα ασφαλείας

Στο παρόν εγχειρίδιο χειρισμού και πάνω στο προϊόν χρησιμοποιούνται σύμβολα και προειδοποιητικές ενδείξεις που επισημαίνουν σημαντικές πληροφορίες για την ασφάλεια. Οι προειδοποιητικές αυτές ενδείξεις και τα σύμβολα επεξηγούνται σε αυτή την ενότητα.

Αυτό είναι το σύμβολο προειδοποίησης για θέματα ασφάλειας. Χρησιμοποιείται για να σας προειδοποιήσει για πιθανό κίνδυνο τραυματισμού. Τηρείτε πιστά όλα τα μηνύματα ασφαλείας που ακολουθούν αυτό το σύμβολο για να αποφύγετε πιθανό τραυματισμό ή θάνατο.

KINDYNOΣ

Η ένδειξη ΚΙΝΔΥΝΟΣ επισημαίνει μια επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η ένδειξη ΠΡΟΕΙΔΟΠΟΙΗΣΗ επισημαίνει μια επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.

⚠️ ΠΡΟΣΟΧΗ

Η ένδειξη ΠΡΟΣΟΧΗ επισημαίνει μια επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, μπορεί να οδηγήσει σε μικροτραυματισμό ή μέτριας σοβαρότητας τραυματισμό.

ΕΠΙΣΗΜΑΝΣΗ

Η ένδειξη ΕΠΙΣΗΜΑΝΣΗ επισημαίνει πληροφορίες που σχετίζονται με την προστασία περιουσιακών αγαθών.

Αυτό το σύμβολο σημαίνει ότι θα πρέπει να διαβάσετε προσεκτικά το εγχειρίδιο χειρισμού πριν χρησιμοποιήσετε τον εξοπλισμό. Το εγχειρίδιο χειρισμού περιλαμβάνει σημαντικές πληροφορίες για την ασφαλή και ορθή λειτουργία του εξοπλισμού.

Αυτό το σύμβολο επισημαίνει τον κίνδυνο ηλεκτροπληξίας.

Αυτό το σύμβολο επισημαίνει τον κίνδυνος υψηλής τάσης.

Γενικοί κανόνες για την ασφάλεια

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διαβάστε όλες τις προειδοποιήσεις που αφορούν την ασφάλεια και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ!

Ασφάλεια χώρου εργασίας

• Διατηρείτε το χώρο εργασίας καθαρό και με καλό φωτισμό. Αν ο χώρος εργασίας δεν είναι τακτοποιημένος ή έχει κακό φωτισμό, μπορεί να προκληθεί ατύχημα.
• Μη θέτετε σε λειτουργία το όργανο σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, όπως σε μέρη που υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Το εργαλείο μπορεί να δημιουργήσει σπινθήρες, οι οποίοι ίσως προκαλέσουν ανάφλεξη της σκόνης ή των αναθυμιάσεων.
• Κρατήστε τα παιδιά και τους μη μετέχοντες στην εργασία σε απόσταση, όταν χειρίζεστε οποιοδήποτε εργαλείο. Σε περίπτωση περισπασμών, μπορεί να χάσετε τον έλεγχο του εργαλείου.

Ηλεκτρική ασφάλεια

• Αποφύγετε οποιαδήποτε σωματική επαφή με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα είναι γειωμένο, υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας.
• Μην εκθέτετε τον εξοπλισμό σε βροχή ή υγρασία. Αν εισέλθει νερό στο εργαλείο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

Σωματική ακεραιότητα

• Όταν χρησιμοποιείτε το όργανο, να είστε σε ετοιμότητα και εγρήγορση, συγκεντρωμένοι και προσεκτικοί στις κινήσεις σας και να ενεργείτε με γνώμονα την κοινή λογική. Μη χρησιμοποιείτε τον εξοπλισμό αν νιώθετε κουρασμένοι ή είστε υπό την επήρεια ναρκωτικών ουσιών, αλκοόλ ή φαρμάκων. Μια στιγμή απροσεξίας κατά το χειρισμό του εργαλείου μπορεί να οδηγήσει σε σοβαρό τραυματισμό.
• Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Να φοράτε πάντα ειδικά προστατευτικά γυαλιά. Ο εξοπλισμός προστασίας που χρησιμοποιείται σε τέτοιου είδους περιπτώσεις, όπως τα προστατευτικά γάντια και ο ρουχισμός, η μάσκα προστασίας από τη σκόνη, τα ειδικά υποδήματα ασφαλείας με αντιολισθητικές σόλες, το κράνος ή τα προστατευτικά αυτιών, περιορίζει τον κίνδυνο τραυματισμών.
• Μην τεντώνεστε για να φτάσετε δυσπρόσιτα σημεία. Διατηρείτε πάντοτε σωστή, σταθερή στάση και την ισορροπία σας. Έτσι, θα ελέγχετε καλύτερα το εργαλείο αν προκύψει μια απροσδόκητη κατάσταση.

Χρήση και φροντίδα του εργαλείου

• Μην πιέζετε το όργανο πέραν των δυνατοτήτων του. Χρησιμοποιήστε το σωστό εργαλείο για την εκάστοτε εφαρμογή. Χρησιμοποιώντας το σωστό εργαλείο, εκτελείτε καλύτερα και ασφαλέστερα την εργασία και έτσι όπως έχει σχεδιαστεί.
• Μη χρησιμοποιείτε το όργανο εάν δεν είναι εφικτή η ενεργοποίηση και η απενεργοποίηση του από το διακόπτη. Κάθε εργαλείο που δεν ελέγχεται από το διακόπτη είναι επικίνδυνο και πρέπει να επισκευάζεται.
• Φυλάξτε το ανενεργό όργανο μακριά από παιδιά και μην επιτρέπετε σε άτομα που δεν είναι εξοικειωμένα με τον εξοπλισμό ή τις παρούσες οδηγίες να το χειριστούν. Το εργαλείο είναι επικίνδυνο σε χέρια ανειδίκευτων χρηστών.
  • Το όργανο πρέπει να συντηρείται. Ελέγξτε για εξαρτήματα που λείπουν ή που έχουν σπάσει και για κάθε άλλη κατάσταση που ενδέχεται να επηρεάσει τη λειτουργία του εργαλείου. Αν υπάρχουν φθορές, δώστε το εργαλείο για επισκευή πριν το χρησιμοποιήσετε. Πολλά ατυχήματα προκαλούνται από κακή συντήρηση του εργαλείου.
• Χρησιμοποιείτε το όργανο και τα βοηθητικά του εξαρτήματά του σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία προς εκτέλεση. Η χρήση του εργαλείου σε εφαρμογές για τις οποίες δεν προορίζεται μπορεί να είναι επικίνδυνη.
• Χρησιμοποιείτε μόνον ειδικά για το εργαλείο βοηθητικά εξαρτήματα που συνιστώνται από τον κατασκευαστή. Εξαρτήματα που είναι κατάλληλα για ένα εργαλείο, μπορεί να είναι επικίνδυνα όταν χρησιμοποιούνται με κάποιο άλλο.
  • Διατηρείτε τις λαβές στεγνές και καθαρές, χωρίς λάδια και γράσα. Έτοι έχετε καλύτερο έλεγχο του εργαλείου.

Σέρβις

- Παραδώστε τον εξοπλισμό για εργασίες σέρβις σε κάποια πιστοποιημένη αντιπροσωπεία σέρβις, η οποία χρησιμοποιεί μόνο πανομοιότυπα ανταλλακτικά. Έτσι, το εργαλείο παραμένει ασφαλές.

Ειδικές πληροφορίες για την ασφάλεια

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η παρούσα ενότητα περιλαμβάνει σημαντικές πληροφορίες ασφαλείας που αφο- ρούν ειδικά το συγκεκριμένο εργαλείο.

Διαβάστε προσεκτικά αυτές τις προφυλάξεις προτού χρησιμοποιήσετε την ψηφιακή αμπεροτσιμπίδα RIDGID® micro CM-100, προκειμένου να περιορίσετε το κίνδυνο ηλεκτροπληξίας ή άλλου σοβαρού τραυματισμού.

ΦΥΛΑΞΕΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ!

Φυλάσσετε αυτό το εγχειρίδιο μαζί με το εργαλείο, ώστε να μπορεί να χρησιμοποιηθεί από τον χειριστή.

Ασφαλής χρήση ψηφιακής αμπεροτσιμπίδας

• Απαιτείται προσοχή όταν πραγματοποιείτε εργασίες με τάσεις πάνω από 30 V AC RMS, 42 V AC (κορυφαία τιμή) ή 60 V DC. Αυτές οι τάσεις αποτελούν σοβαρό κίνδυνο ηλεκτροπληξίας. Τα κυκλώματα υψηλής τάσης, τόσο συνεχούς όσο και εναλλασσόμενου ρεύματος, είναι πολύ επικίνδυνα και η μέτρησή τους πρέπει να πραγματοποιείται με μεγάλη προσοχή. Μην εργάζεστε μόνοι σας.
• Μην πραγματοποιείτε συνδέσεις σε τάσεις άνω των 600 VAC ή VDC ως προς τη γείωση. Κάτι τέτοιο μπορεί να προκαλέσει ζημιά στο πολύμετρο και ο χειριστής να εκτεθεί σε ηλεκτροπληξία.
• Όταν χρησιμοποιείτε τους ακροδέκτες, έχετε τα δάκτυλά σας πίσω από τα ειδικά προστατευτικά δακτύλων στους ακροδέκτες. Έτσι μειώνεται ο κίνδυνος ηλεκτροπληξίας.
• Ποτέ μη γειώνετε τον εαυτό σας όταν πραγματοποιείτε ηλεκτρικές μετρήσεις. Μην ακουμπάτε εκτεθειμένους μεταλλικούς σωλήνες, πρίζες κ.λπ., με πιθανό δυναμικό γείωσης. Διατηρείτε το σώμα σας απομονωμένο από τη γείωση χρησιμοποιώντας τις κατάλληλες μεθόδους.
• Αποσυνδέστε τους δοκιμαστικούς ακροδέκτες από τη συσκευή πριν πραγματοποιήσετε μετρήσεις έντασης με την αμπεροτοιμπίδα. Έτοι μειώνεται ο κίνδυνος ηλεκτροπληξίας.
• Όταν μετράτε την αντίσταση, κλείστε την ηλεκτρική τροφοδοσία (αφαιρέστε τις μπαταρίες, αποσυνδέστε το καλώδιο, εκφορτίστε όλους τους πυκνωτές, κ.λπ.) προς το κύκλωμα που θα μετρήσετε. Έτσι μειώνεται ο κίνδυνος ηλεκτροπληξίας.
• Μετά τον έλεγχο της αντίστασης, τα χωρητικά κυκλώματα πρέπει να εκφορτιστούν. Αυτό βοηθά στην πρόληψη τυχόν ηλεκτροπληξίας.
• Απαιτείται πολύ μεγάλη προσοχή όταν πραγματοποιείτε εργασίες κοντά σε γυμνούς αγωγούς και ζυγούς τροφοδοσίας. Τυχόν επαφή με αγωγούς μπορεί να προκαλέσει ηλεκτροπληξία.
• Κλείστε την ηλεκτρική τροφοδοσία προς το κύκλωμα που ελέγχετε πριν πραγματοποιήσετε οποιεσδήποτε εργασίες στο κύκλωμα (κοπή, αποκόλληση κ.λπ.). Ακόμα και μια μικρή ποσότητα ρεύματος μπορεί να θέσει το χρήστη σε κίνδυνο ηλεκτροπληξίας.

Η δήλωση συμμόρφωσης ΕΚ (890-011-320.10) θα συνοδεύει αυτό το εγχειρίδιο σαν ξεχωριστό βιβλιαράκι εφόσον απαιτείται.

Εάν έχετε οποιαδήποτε απορία σχετικά με το συγκεκριμένο προϊόν RIDGID®:

• Επικοινωνήστε με τον τοπικό διανομέα RIDGID.
• Επισκεφθείτε τη διεύθυνση www.RIDGID.com ή www.RIDGID.eu για να βρείτε το πλησιέστερο σημείο επαφής της RIDGID στην περιοχή σας.
• Επικοινωνήστε με το τμήμα τεχνικής υποστήριξης της RIDGID στην ηλεκτρονική διεύθυνση [e-mail] ή, για ΗΠΑ και Καναδά, καλέστε στο [phone].

Περιγραφή, τεχνικά χαρακτηριστικά και βασικός εξοπλισμός

Περιγραφή

Η ψηφιακή αμπεροτοιμπίδα RIDGID® micro CM-100 είναι ψηφιακό όργανο χειρός με δαγκάνα για μέτρηση ρεύματος. Το πολύμετρο μπορεί να μετρήσει τάση και ένταση ρεύματος DC και AC, αντίσταση, χωρητικότητα, συχνότητα, θερμοκρασία, συνέχεια (ηχητικό σήματα) και δοκιμαστικές λυχνίες.

Η συσκευή διαθέτει λειτουργία προσωρινής αποθήκευσης δεδομένων, προσωρινής αποθήκευσης αιχμής και μηδενισμού αμπέρ συνεχούς ρεύματος (DC). Διαθέτει προστασία υπερφόρτωσης και ένδειξη χαμηλής στάθμης μπαταρίας επάνω στη συσκευή. Το όργανο διαθέτει οθόνη LCD τεσσάρων ψηφίων με οπίσθιο φωτισμό.

Η αμπεροτοιμπίδα τροφοδοτείται από μια μπαταρία 9V και διαθέτει αυτόματο τερματιομό λειτουργίας μετά από 20 λεπτά αδράνειας.

Τεχνικά χαρακτηριστικά

Οθόνη......LCD 4 ψηφίων με οπίσθιο φωτισμό

Μέγεθος δαγκάνας...."Ανοιγμα 1.2" (30 mm)

Κατηγορία υπέρτασης......CAT III 600 V, CAT II 1000 V

Συμμόρφωση ασφάλειας......IEC 61010-1, EN 61010-1

Ρυθμός μετρήσεων....2 το δευτερόλεπτο, ονομαστικές

Ηλεκτρική τροφοδοσία......Μπαταρία 9V, NEDA 1604, IEC 6F22 ή 6LR61

Θερμοκρασία λειτουργίας....32°F έως 122°F (0°C έως 50°C)

Bápoç....0.67 lbs. (303 g)

Διαστάσεις....9.0" x 3.1" x 1.9" (229 x 80 x 49 mm)

'Ορια εισόδου

Λειτουργία Μέγ. είσοδος
Τάση V DC/AC 600 V DC/AC
Ένταση Α DC/AC 1000 Α DC/AC
Συχνότητα, κύκλος δραστηριότητας	600 V DC/AC

Ακρίβεια στους 65°F έως 83°F (18°C έως 28°C), κάτω από 70% RH

Συνεχές ρεύμα (DC)

Κλίμακα Ανάλυση Ακρίβεια
40 Α 0,01 Α 2,8% της τιμής μέτρησης ± 10 ψηφία
400 Α 0,1 Α 2,8% της τιμής μέτρησης ± 8 ψηφία
1000 Α 1 Α 3,0% της τιμής μέτρησης ± 8 ψηφία

Εναλλασσόμενο ρεύμα (ΑС)

Κλίμακα Ανάλυση Ακρίβεια
40 A 0,01 A	2,8% της τιμής μέτρησης ± 10 ψηφία
400 A 0,1 A	2,8% της τιμής μέτρησης ± 8 ψηφία
1000 A 1 A	3,0% της τιμής μέτρησης ± 8 ψηφία

Τάση DC (Αυτόματη κλίμακα)

Κλίμακα Ανάλυση Ακρίβεια
400 mV	0,1 mV	0,8% της τιμής μέτρησης ± 2 ψηφία
4 V	0,001 V	1,5% της τιμής μέτρησης ± 2 ψηφία
40 V	0,01 V
400 V	0,1 V
600 V	1 V	2,0% της τιμής μέτρησης ± 2 ψηφία

Εμπέδηση εισόδου......10,0 ΜΩ

Τάση ΑC (Αυτόματη κλίμακα)

Κλίμακα Ανάλυση Ακρίβεια
400 mV 0,1 mV 1,0% της τιμής μέτρησης ± 10 ψηφία
4 V 0,001 V		1,5% της τιμής μέτρησης ± 8 ψηφία40 V 0,01
400 V 0,1 V
600 V 1 V 2,0% της τιμής μέτρησης ± 8 ψηφία

Εμπέδηση εισόδου....10,0 ΜΩ

Αντίσταση (Αυτόματη κλίμακα)

Κλίμακα Ανάλυση Ακρίβεια
400 Ω 0,1 Ω 1,0% της τιμής μέτρησης ± 4 ψηφία
4 kΩ 1 Ω		1,5% της τιμής μέτρησης ± 2 ψηφία40 kΩ 10
400 kΩ 100 Ω
4 MΩ 1 kΩ 2,5% της τιμής μέτρησης ± 5 ψηφία
40 MΩ	10 kΩ	3,5% της τιμής μέτρησης ± 10 ψηφία

Χωρητικότητα (Αυτόματη κλίμακα)

Κλίμακα Ανάλυση Ακρίβεια
4 ηF 0,001 ηF	5,0% της τιμής μέτρησης ± 30 ψηφία
40 ηF 0,01 ηF	5,0% της τιμής μέτρησης ± 20 ψηφία
400 ηF	0,1 ηF	3,0% της τιμής μέτρησης ± 5 ψηφία4 μF 0,00
40 uF 0,01 uF
400 uF	0,1 uF	4,0% της τιμής μέτρησης ± 10 ψηφία
4 mF	0,001mF	4,5% της τιμής μέτρησης ± 10 ψηφία
40 mF	0,01 mF	5,0% της τιμής μέτρησης ± 10 ψηφία

Συχνότητα (Αυτόματη κλίμακα)

Κλίμακα Ανάλυση	Ακρίβεια
4 kHz 0,001 kHz 1,5% της τιμής μέτρησης ± 2 ψηφία

Ευαισθησία ....>5 V RMS τουλάχιστον

Θερμοκρασία

Κλίμακα Ανάλυση	Ακρίβεια
-40°C έως +1000°C	1°C ±2,5% της τιμής μέτρησης ± 3°C
-40°F έως +1832°F	1°F ±2,5% της τιμής μέτρησης ± 5°F

Δοκιμή διόδου

Κλίμακα Ανάλυση	Ακρίβεια
0,3 mA Τυπική	1 mV	10% της τιμής μέτρησης ± 5 ψηφία

Τάση ανοικτού κυκλώματος......1,5 V DC

Ακουστική συνέχεια

Ακουστικό κατώφλι ....< 35 Ω

Δοκιμαστικό ρεύμα ....../< 1,0 mA

Στάνταρ εξαρτήματα

Η ψηφιακή αμπεροτσιμπίδα RIDGID® micro CM-100 διατίθεται μαζί με τα εξής:

• Ψηφιακή αμπεροτσιμπίδα micro CM-100
• Εγχειρίδιο χρήσης και CD Οδηγιών
• Δοκιμαστικοί ακροδέκτες με κάλυμμα, μαύρο και κόκκινο • Θήκη μεταφοράς
- Αντάπτορας τύπου Κ και ακροδέκτης θερμοκρασίας

RCCIO RCCIO A RABINO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCI RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCIO RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCi RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio RCCio

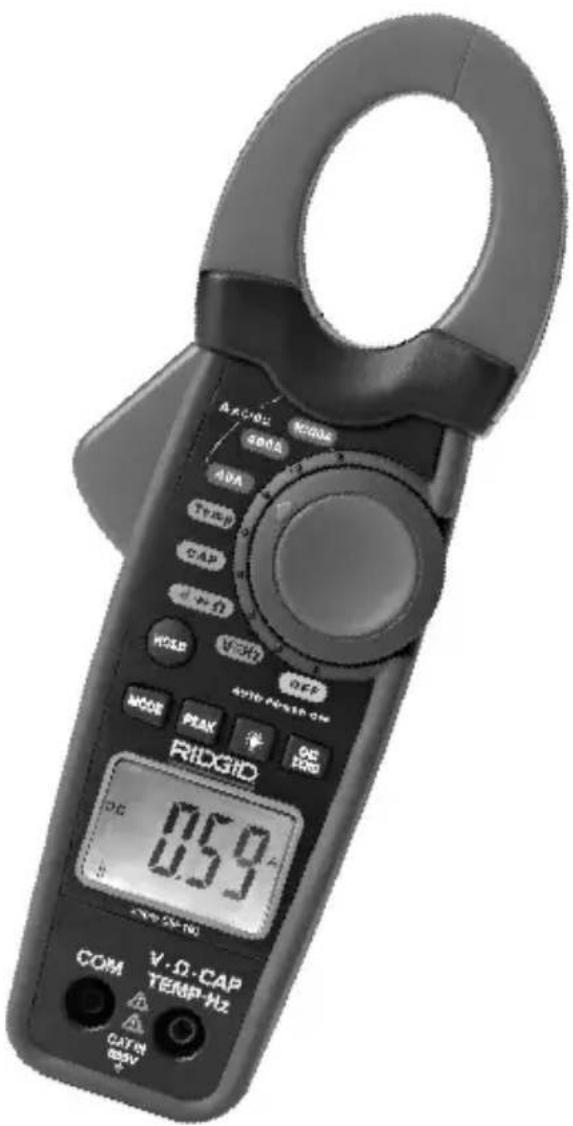

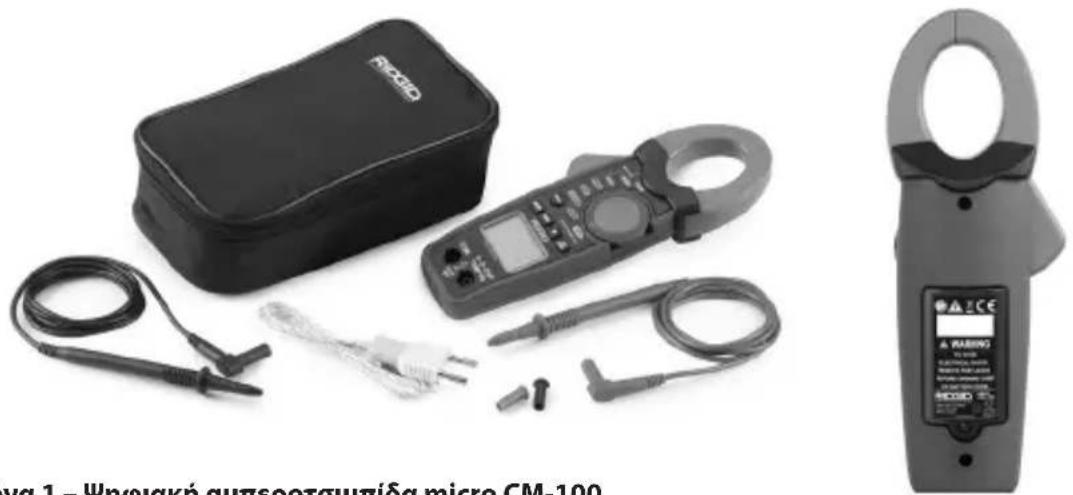

Εικόνα 1 – Ψηφιακή αμπεροτσιμπίδα micro CM-100
Εικόνα 2 – Πίσω όψη ψηφιακής αμπεροτσιμπίδας micro CM-100

Κουμπιά ελέγχου

1. Δαγκάνα μετασχηματιστή

2. Σκανδάλη δαγκάνας

3. Περιστροφικός διακόπτης λειτουργιών

4. Κουμπί προσωρινής αποθήκευσης δεδομένων [IMAGE]

5. Κουμπί επιλογής λειτουργίας [IMAGE]

6. Κουμπί προσωρινής αποθήκευσης αιχμής [IMAGE]

7. Κουμπί οπίσθιου φωτισμού [IMAGE]

8. Κουμπί μηδενισμού αμπέρ DC [IMAGE]

9. Οθόνη υγρών κρυστάλλων 4 ψηφίων

10. Ακροδέκτης εισόδου για μέτρηση τάσης DC/AC, μέτρηση αντίστασης, έλεγχο συνέχειας,δοκιμή διόδου, μέτρηση συχνότητας,μέτρηση χωρητικότητας και μέτρησηθερμοκρασίας V·Ω·CAPTEMP·Hz

11. (Αρνητικός) Ακροδέκτης COM για όλες τις μετρήσεις (COM

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ RIOLO 0.59 COM T-10 CAP TEMP 10 CATE REF COM T-10 REF T-10 REF T-10 REF T-10 T-10 T-10

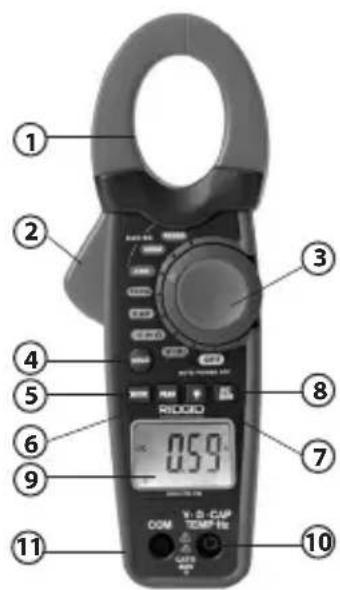

Εικόνα 3 – Χειριστήρια ψηφιακής αμπεροτσιμπίδας micro CM-100

Εικονίδια

Εικονίδια οθόνης

MAX MINUSB Pmax PminMkΩHz numF AUTO DC AC 0.000 A mV °C 7 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗

Αριθμός εικονιδίου	Εικονίδια στην οθόνη	Περιγραφή
1	AUTO Αυτόματη κλίμακα.
2	[ΥΖ76]	Μηδενισμός αμπέρ DC.
3	DC Συνεχέσ	ρεύμα ή τάση.
4	AC Εναλλαφοσόμενο ρεύμα ή τάση.
5	[6CΧΚ]	Χαμηλή στάθμη μπαταρίας.
6	— Ένδειξη πολικότητας
7		Αναλογική ένδειξη τάσης
8	°C και °F Λειτουργία Όερμοκρασία' (βαθμοί Κελοίου, βαθμοί Φαρενάιτ).
9	V, mV volt, millivolt
10 ampere (amp), σroamp, milliamp
11 Λειτουργία δοκ [282W]ς διόδου.
12 Λειτουργία ελέ συνέχειας.
13 μμF, nF, F, mF r rofarad, nanofarad, farad, millifarad
14 kHz kilohertz [ΥΑDY]
15 Ω, kΩ, M ohm, ohm, Megohm
16 P MIN	E [c6c3] ιστη τιμή αιχμής.
17	P [ΧΥΤS] Χ	Μέγιστη τιμή αιχμής.
	[ΥЗН4] Κατάσταση υπερφόρτωσης. (Εμφανίζεται στο πλαίσιο αριθμητικων ενδείξεων.)

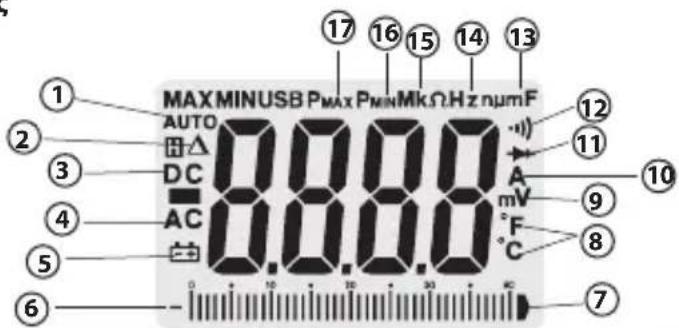

Σχήμα 4 – Εικονίδια οθόνης

Σύμβολα σήμανσης επάνω στο προϊόν

	Σύμβολο διπλής μόνωσης
	Σύμβολο γείωσης		Σύμβολο μπαταρίας 9V
CAT III	Ο εξοπλισμός CAT III Κατηγορίας υπέρτασης III της Διεθνούς Ηλεκτροτεχνικής Επιτροπής (IEC) έχει σχεδιαστεί για την προστασία από παρόδους (μεταβατικά φαινόμενα) στον εξοπλισμό σε μόνιμες εγκαταστάσεις, όπως πίνακες διανομής, τροφοδότες και κυκλώματα κλάδων μικρού μήκους, και συστήματα φωτισμού σε μεγάλα κτίρια.	CAT II	Ο εξοπλισμός CAT II Κατηγορίας υπέρτασης II της Διεθνούς Ηλεκτροτεχνικής Επιτροπής (IEC) έχει σχεδιαστεί για την προστασία από παρόδους (μεταβατικά φαινόμενΑ) από εξοπλισμό που καταναλώνει ρεύμα που παρέχεται από μόνιμες εγκαταστάσεις, όπως τηλεοράσεις, φορητά εργαλεία και άλλες οικιακές συσκευές.
CE	Πληροί τις Οδηγίες της Ευρωπαϊκής Ένωσης		Μην πετάτε τον ηλεκτρικό εξοπλισμό μαζί με τα οικιακά απορρίμματα!

ΕΠΙΣΗΜΑΝΣΗ Αυτό το όργανο χρησιμοποιείται για ηλεκτρικές μετρήσεις. Εσφαλμένη χρήση ή ακατάλληλη εφαρμογή ενδέχεται να έχει ως αποτέλεσμα εσφαλμένες ή ανακριβείς μετρήσεις. Η επιλογή κατάλληλων μεθόδων μέτρησης για τις εκάστοτε συνθήκες είναι ευθύνη του χρήστη.

Δήλωση συμμόρφωσης με την Ομοσπονδιακή Επιτροπή Επικοινωνιών (FCC)

Ο παρόν εξοπλισμός έχει δοκιμαστεί και έχει διαπιστωθεί ότι συμμορφώνεται με τα όρια των ψηφιακών συσκευών Κλάσης Β, σύμφωνα με την ενότητα 15 των κανόνων της FCC. Τα εν λόγω όρια είναι σχεδιασμένα ώστε να παρέχεται εύλογη προστασία από επιβλαβείς παρεμβολές σε μια οικιακή εγκατάσταση.

Ο παρόν εξοπλισμός παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ενέργεια ραδιοσυχνο- τήτων και, εάν δεν έχει εγκατασταθεί και δεν χρησιμοποιείται σύμφωνα με τις οδηγίες, μπο- ρεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες.

Ωστόσο, δεν διασφαλίζεται ότι δεν θα υπάρξει παρεμβολή σε μια συγκεκριμένη εγκατά- σταση.

Εάν αυτός ο εξοπλισμός προκαλέσει επιβλαβείς παρεμβολές στη ραδιοφωνική ή τηλεοπτική λήψη, γεγονός το οποίο μπορεί να διαπιστωθεί απενεργοποιώντας και ενεργοποιώντας ξανά τον εξοπλισμό, ο χρήστης ενθαρρύνεται να δοκιμάσει να επιδιορθώσει την παρεμβολή, λαμβάνοντας ένα ή περισσότερα από τα παρακάτω μέτρα:

• Να επαναπροσανατολίσει ή να αλλάξει θέση στην κεραία λήψης.

• Να αυξήσει την απόσταση μεταξύ του οργάνου και του δέκτη.

- Να επικοινωνήσει με τον τοπικό διανομέα ή έναν έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια.

Ηλεκτρομαγνητική συμβατότητα (EMC)

Με τον όρο ηλεκτρομαγνητική συμβατότητα ορίζουμε την ικανότητα του προϊόντος να λει- τουργεί ικανοποιητικά σε περιβάλλον ηλεκτρομαγνητικής ακτινοβολίας και ηλεκτροστατι- ών εκφορτίσεων χωρίς να προκαλεί ηλεκτρομαγνητικές παρεμβολές σε άλλο εξοπλισμό.

ΕΠΙΣΗΜΑΝΣΗ Η ψηφιακή αμπεροτοιμπίδα RIDGID® micro CM-100 πληροί όλα τα ισχύοντα πρότυπα ΕΜΣ. Παρ' όλα αυτά, η πιθανότητα να προκαλέσει παρεμβολές σε άλλες συσκευές δεν μπορεί να αποκλεισθεί.

Αλλαγή/Τοποθέτηση μπαταριών

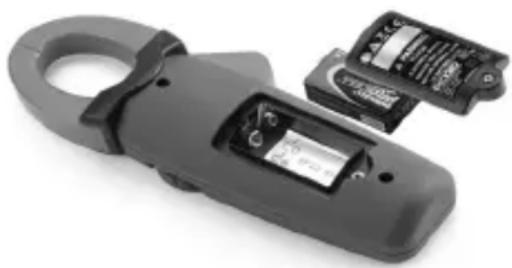

Η ψηφιακή αμπεροτσιμπίδα RIDGID® micro CM-100 παρέχεται χωρίς τοποθετημένη μπαταρία. Το θερμόμετρο/υγρόμετρο RIDGID® micro CM-100 παρέχεται με χωρίς τοποθετημένη μπαταρία [ ]. Εὐν χρησιμοποιήσετε την αμπεροτσιμπίδα με αποφορτισμένη μπαταρία, οι ενδείξεις μπορεί να είναι εσφαλμένες. Αφαιρέστε την μπαταρία πριν από παρατεταμένη αποθήκευση για να αποφευχθεί το ενδεχόμενο διαρροής της μπαταρίας.

1. Απενεργοποιήστε το όργανο και απο- συνδέστε τα δοκιμαστικά καλώδια.
2. Χρησιμοποιήστε ένα κατσαβίδι Phillips για να λασκάρετε τη βίδα του καλύμματος του χώρου μπαταρίας και αφαιρέστε το κάλυμμα. Αφαιρέστε την τοποθετημένη μπαταρία.
3. Τοποθετήστε μια αλκαλική μπαταρία 9V (NEDA 1604, IEC 6F22 ή 6LR61) προσέχοντας να μην αντιστρέψετε την πολικότητα, όπως υποδεικνύεται στη θήκη των μπαταριών.

Εικόνα 5 – Αλλαγή μπαταρίας

1. Κλείστε καλά το καπάκι της μπαταρίας. Μη χρησιμοποιείτε το θερμόμετρο/υγρόμετρο χωρίς να έχετε κλείσει καλά το κάλυμμα της μπαταρίας.

'Ελεγχος πριν από τη λειτουργία

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν από κάθε χρήση, πρέπει να ελέγχετε το όργανο και να διορθώνετε οποιαδήποτε προβλήματα ώστε να μειωθεί ο κίνδυνος σοβαρού τραυματισμού από ηλεκτροπληξία ή άλλες αιτίες και να αποφευχθεί τυχόν ζημιά στο όργανο.

1. Βεβαιωθείτε ότι η μονάδα είναι απενεργοποιημένη και τα καλώδια ακροδεκτών αποσυνδεδεμένα.
2. Καθαρίστε κάθε ίχνος από λάδια, γράσα ή ακαθαροίες από τη συσκευή. Έτοι η επιθεώρηση γίνεται ευκολότερα και αποφεύγετε να σας γλιοτρήσει η συσκευή από το χέρι.

3. Ελέγξτε οπτικά το εργαλείο.

4. Για τυχόν τμήματα που έχουν σπάσει, φθαρεί, λείπουν ή κολλάνε ή για οποιοδήποτε άλλο πρόβλημα που μπορεί να παρεμποδίσει την ασφαλή και φυσιολογική λειτουργία.

5. Βεβαιωθείτε ότι το κάλυμμα χώρου μπαταρίας και το πίσω καπάκι έχουν κλείσει καλά.
6. Επιθεωρήστε τα δοκιμαστικά καλώδια για τυχόν ζημιά στη μόνωση ή απογύμνωση καλωδίων. Ελέγξτε τα δοκιμαστικά καλώδια για συνέχεια.
7. Βεβαιωθείτε ότι τα σημάδια και η προειδοποιητική πινακίδα βρίσκονται στη θέση τους, είναι καλά κολλημένα και ευανάγνωστα.

Σε περίπτωση που προκύψουν προβλήματα κατά τον έλεγχο, μη χρησιμοποιήσετε το εργαλείο μέχρι να υποβληθεί στο κατάλληλο σέρβις.

1. Βεβαιωθείτε ότι η αμπεροτσιμπίδα λειτουργεί (ακολουθώντας τις οδηγίες χειρισμού).

2. Θέστε το σε λειτουργία και βεβαιωθείτε ότι το εικονίδιο χαμηλής στάθμης μπαταρίας δεν είναι αναμμένο.

3. Πραγματοποιήστε έλεγχο συνέχειας.

4. Μη χρησιμοποιήσετε το θερμόμετρο/υγρόμετρο αν δεν λειτουργεί φυσιολογικά. Όταν έχετε αμφιβολίες, δώστε το πολύμετρο για σέρβις.

Ρύθμιση και λειτουργία

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ρυθμίστε και θέστε σε λειτουργία την ψηφιακή αμπεροτσιμπίδα micro CM-100 σύμφωνα με αυτές τις διαδικασίες, ώστε να μειωθεί ο κίνδυνος τραυματισμού από ηλεκτροπληξία ή άλλες αιτίες και να αποφευχθεί τυχόν ζημιά στο όργανο.

Απαιτείται προσοχή όταν πραγματοποιείτε εργασίες με τάσεις πάνω από 30 V AC RMS, 42 V AC (κορυφαία τιμή) ή 60 V DC. Αυτές οι τάσεις αποτελούν σοβαρό κίνδυνο ηλεκτροπληξίας. Τα κυκλώματα υψηλής τάσης, τόσο συνεχούς όσο και εναλλασσόμενου ρεύματος, είναι πολύ επικίνδυνα και η μέτρησή τους πρέπει να πραγματοποιείται με μεγάλη προσοχή. Μην εργάζεστε μόνοι σας.

Μην πραγματοποιείτε συνδέσεις σε τάσεις άνω των 600 VAC ή VDC ως προς τη γεί- ωση. Κάτι τέτοιο μπορεί να προκαλέσει ζημιά στο πολύμετρο και ο χειριστής να εκτεθεί σε ηλεκτροπληξία.

'Отав хрησιμοποιείτε τους ακροδέκτες, έχετε τα δάκτυλά σας πίσω από τα ειδικά προστατευτικά δακτύλων στους ακροδέκτες. Έτσι μειώνεται ο κίνδυνος ηλεκτροπληξίας.

Ποτέ μη γειώνετε τον εαυτό σας όταν πραγματοποιείτε ηλεκτρικές μετρήσεις. Μην ακουμπάτε εκτεθειμένους μεταλλικούς σωλήνες, πρίζες κ.λπ., με πιθανό δυναμικό γείωσης. Διατηρείτε το σώμα σας απομονωμένο από τη γείωση χρησιμοποιώντας τις κατάλληλες μεθόδους.

Απαιτείται πολύ μεγάλη προσοχή όταν πραγματοποιείτε εργασίες κοντά σε γυμνούς αγωγούς και ζυγούς τροφοδοσίας. Τυχόν επαφή με αγωγούς μπορεί να προκαλέσει ηλεκτροπληξία.

1. Ελέγξτε την καταλληλότητα της περιοχής εργασίας όπως αναφέρεται στην ενότητα Γενική ασφάλεια.

2. Ελέγξτε την εργασία που θα πραγματοποιηθεί για να βεβαιωθείτε ότι διαθέτετε τον κατάλληλο σχετικό εξοπλισμό. Ανατρέξτε στην ενότητα Τεχνικά χαρακτηριστικά για στοιχεία που αφορούν στην εμβέλεια, την ακρίβεια και άλλες πληροφορίες.

• Για να επιλέξετε μια λειτουργία, γυρίστε τον περιστροφικό διακόπτη λειτουργιών στην κατάλληλη θέση.

- Επιλέξτε την κατάλληλη λειτουργία και κλίμακα για τη μέτρησή σας.

- Καθορίστε την τάση που πρόκειται να μετρήσετε. Μην εφαρμόζετε τάση μεγαλύτερη από την ονομαστική, σύμφωνα με την ένδειξη στο πολύμετρο, ανάμεσα στους ακροδέκτες ή ανάμεσα σε οποιοδήποτε ακροδέκτη και τη γείωση.

- Ελέγξτε αν η δαγκάνα κλείνει εντελώς. Μη χρησιμοποιείτε την αμπεροτοιμπίδα εάν η δαγκάνα δεν λειτουργεί σωστά.

• Γυρίστε το διακόπτη λειτουργιών στη θέση OFF με την επιθεώρηση.

1. Βεβαιωθείτε ότι όλος ο εξοπλισμός που χρησιμοποιείται έχει ελεγχθεί κατάλληλα.

2. Χρησιμοποιείτε τα σωστά βοηθητικά εξαρτήματα για την εφαρμογή. Επιλέξτε τους κα- τάλληλους ακροδέκτες, την κατάλληλη λειτουργία και την κατάλληλη κλίμακα για όλες τις μετρήσεις.

3. Όταν πραγματοποιείτε ηλεκτρικές συνδέσεις, συνδέστε το κοινό δοκιμαστικό καλώδιο (μαύρο) πριν από το ηλεκτροφόρο δοκιμαστικό καλώδιο (κόκκινο). Κατά την αποσύνδεση, αποσυνδέστε το ηλεκτροφόρο δοκιμαστικό καλώδιο (κόκκινο) πριν αποσυνδέσετε το κοινό δοκιμαστικό καλώδιο (μαύρο).

4. Εάν στην οθόνη εμφανιστεί η ένδειξη "OL" στη διάρκεια της μέτρησης, σημαίνει ότι η τιμή υπερβαίνει την κλίμακα που έχετε επιλέξει - επιλέξτε μεγαλύτερη κλίμακα. Σε ορισμένες περιπτώσεις χαμηλής κλίμακας τάσης DC και AC, όταν τα δοκιμαστικά καλώδια δεν είναι συνδεδεμένα στο πολύμετρο, η οθόνη μπορεί να δείχνει μια τυχαία μεταβαλλόμενη τιμή. Αυτό είναι φυσιολογικό και προκαλείται από την υψηλή ευαισθησία εισόδου. Η τιμή θα σταθεροποιηθεί και θα εμφανιστεί η σωστή μέτρηση όταν το πολύμετρο συνδεθεί στο κύκλωμα.

5. Γυρίζετε πάντοτε το διακόπτη λειτουργίας στη θέση OFF όταν δεν χρησιμοποιείτε το πολύμετρο. Το θερμόμετρο/υγρόμετρο τίθεται αυτόματα εκτός λειτουργία εάν δεν χρησιμοποιηθεί επί 20 λεπτά.

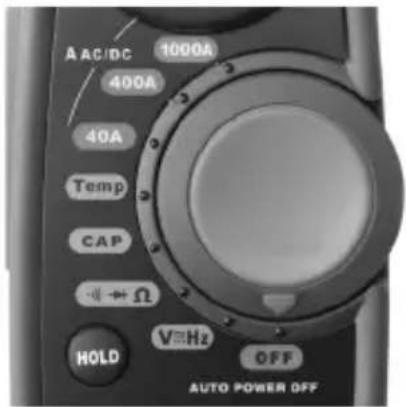

Περιστροφικός διακόπτης λειτουργιών

Ο περιστροφικός διακόπτης λειτουργιών επιτρέπει στο χρήστη να επιλέγει μια μέτρηση γυρίζοντάς τον σε ένα από τα εικονίδια που βρίσκονται περιμετρικά του διακόπτη.

A AC/DC 1000A 400A 40A Temp CAP → Ω HOLD V=Hz OFF AUTO POWER OFF

Εικόνα 6 – Περιστροφικός διακό- πτης λειτουργιών

Θέση διακόπτη Λειτουργία
1000A	Μέτρηση έντασης DC/AC έως 1000 A
400A	Μέτρηση έντασης DC/AC έως 400 A
40A	Μέτρηση έντασης DC/AC έως 40 A
↔ Ω	Έλεγχος συνέχειας/Δοκιμή διόδων & μέτρηση αντίστασης
V≡Hz	Μέτρηση τάσης και συχνότητας
CAP	Μέτρηση χωρητικότητας
Temp	Μέτρηση θερμοκρασίας σε °C ή °F
OFF	Απενεργοποίηση της αμπεροτσιμπίδας

Ακροδέκτες εισόδου

Το μαύρο δοκιμαστικό καλώδιο συνδέεται στον αρνητικό ακροδέκτη (COM) και το κόκκινο δοκιμαστικό καλώδιο στο θετικό ακροδέκτη. Η δαγκάνα μετασχηματιστή χρησιμοποιείται για τη μέτρηση της έντασης συνεχούς/εναλλασσόμενου ρεύματος (DC/AC).

37428 AC/DC TRMS CLAMP METER V·Ω·CAP COM TEMP·Hz CAT III 600V

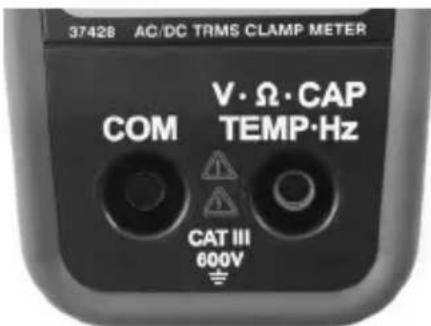

Σχήμα 7 – Ακροδέκτες εισόδου

Ακροδέκτες Περιγραφή
V /Ω / CAP /TEMP / Hz	Θετικός ακροδέκτης εισόδου για μέτρηση τάσης, μέτρηση αντίστασης, έλεγχο συνέχειας, έλεγχο διόδου, μέτρηση χωρητικότητας, μέτρηση θερμοκρασίας και μέτρηση συχνότητας
COM Αρνητικός ακροδέκτης για όλες τις μετρήσεις

Μπουτόν

Κουμπί Mode

Το κουμπί Mode (επιλογής λειτουργίας) χρησιμοποιείται για να επιλέγετε Ohm/Δίοδο/Συνέχεια, Ένταση και Τάση DC/AC, Βαθμούς Κελσίου/Φαρενάιτ (F/C) στις σχετικές ρυθμίσεις του περιστροφικού διακόπτη.

1. Στη λειτουργία μέτρησης Έντασης ρεύματος, εάν πατήσετε το κουμπί Mode θα επιλεγεί η κλίμακα AC αντί της προεπιλεγμένης κλίμακας DC.
2. Στη λειτουργία μέτρησης Τάσης/Συχνότητας, εάν πατήσετε το κουμπί Mode θα επιλεγεί η κλίμακα AC αντί της προεπιλεγμένης κλίμακας DC. Εάν πατήσετε το κουμπί επί 3 δευτερόλεπτα, η αμπεροτοιμπίδα θα μεταβεί στη λειτουργία μέτρησης Συχνότητας.
3. Στη λειτουργία Αντίστασης/Διόδου/Συνέχεια, εάν πατήσετε το κουμπί Mode η αμπεροτσιμπίδα θα μεταβεί από την προεπιλεγμένη λειτουργία Αντίστασης στη Δοκιμή διόδου και έπειτα στη λειτουργία Ελέγχου συνέχειας.
4. Στη λειτουργία μέτρησης Θερμοκρασίας, εάν πατήσετε το κουμπί Mode το όργανο θα μεταβεί από βαθμούς °C (προεπιλογή) σε βαθμούς °F.

Κουμπί προσωρινής αποθήκευσης αιχμής

Η λειτουργία προσωρινής αποθήκευσης τιμών αιχμής καταγράφει τις ελάχιστες και μέγιστες μετρήσεις έντασης και τάσης στην οθόνη.

1. Πατήστε το κουμπί προσωρινής αποθήκευσης αιχμής μία φορά για να καταγραφεί η μέγιστη τιμή αιχμής. Από το όργανο ακούγεται ένα μπιπ και στην οθόνη εμφανίζεται η ένδειξη "Ρ ΜΑΧ".
2. Πατήστε το κουμπί προσωρινής αποθήκευσης αιχμής ξανά για να καταγραφεί η ελά- χιστη τιμή αιχμής. Από το όργανο ακούγεται ένα μπιπ και στην οθόνη εμφανίζεται η ένδειξη "P MIN".
3. Πατήστε το κουμπί προσωρινής αποθήκευσης αιχμής επί 3 δευτερόλεπτα για απενεργοποίηση.

Κουμπί προσωρινής αποθήκευσης δεδομένων

Το κουμπί προσωρινής αποθήκευσης δεδομένων επιτρέπει στο πολύμετρο να παγώσει μια μέτρηση ώστε να μπορείτε να ανατρέξετε σε αυτήν αργότερα

1. Πατήστε και κρατήστε πατημένο το κουμπί προσωρινής αποθήκευσης δεδομένων για να παγώσει η ένδειξη στην οθόνη. Από το όργανο ακούγεται ένα μπιπ και στην οθόνη εμφανίζεται η ένδειξη "HOLD".
2. Πατήστε και κρατήστε πατημένο το κουμπί προσωρινής αποθήκευσης δεδομένων για να επιοτρέψετε στην κανονική λειτουργία.

Κουμπί μηδενισμού DC

Το κουμπί μηδενισμού DC χρησιμοποιείται στη μέτρηση συνεχούς ρεύματος (DC) για να μηδενιστεί το ρεύμα στη δαγκάνα και να επιτευχθεί ακριβής μέτρηση.

Κουμπί οπίσθιου φωτισμού

1. Πατήστε το κουμπί οπίσθιου φωτισμού επί 3 δευτερόλεπτα για να ανάψει ο φωτισμός της οθόνης
2. Πατήστε ξανά το κουμπί οπίσθιου φωτισμού επί 3 δευτερόλεπτα για έξοδο από τη λειτουργία οπίσθιου φωτισμού.

Μέτρηση τάσης DC/AC

ΕΠΙΣΗΜΑΝΣΗ Μην πραγματοποιείτε μέτρηση τάσης εάν κάποιο μοτέρ (ή άλλο μηχάνημα υψηλής έντασης) στο κύκλωμα ενεργοποιείται και απενεργοποιείται. Μπορεί να σημειωθούν μεγάλες εξάρσεις τάσης με κίνδυνο το όργανο να υποστεί ζημιά.

1. Γυρίστε το διακόπτη λειτουργιών στη θέση . Παληροτσιμπίδα μεταβαίνει, ως προεπιλογή, στη λειτουργία Τάσης DC.
2. Πατήστε το κουμπί για να επιλέξετε την κλίμακα τάσης ΑС εάν θέλετε.

1. Ακουμπήστε τη μύτη των δοκιμαστικών ακροδεκτών στο κύκλωμα ή το εξάρτημα που θέλετε να ελέγξετε. Είναι ορθή πρακτική να αποσυνδέετε τη μία πλευρά του εξαρτήματος που ελέγχετε έτσι, ώστε το υπόλοιπο κύκλωμα να μην παρεμποδίζει τη μέτρηση της αντίστασης.
2. Δείτε την τιμή της αντίστασης στην οθόνη. Η οθόνη δείχνει τη σωστή τιμή με υποδιαστολή και το σύμβολο.
3. Μετά τον έλεγχο της αντίστασης, τα χωρητικά κυκλώματα πρέπει να εκφορτιστούν. Αυτό βοηθά στην πρόληψη τυχόν ηλεκτροπληξίας.

Δοκιμή διόδου

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να μειωθεί ο κίνδυνος ηλεκτροπληξίας, μην κάνετε δοκιμή σε δί- οδο στην οποία υπάρχει τάση.

1. Γυρίστε το διακόπτη λειτουργιών στη θέση .
2. Η αμπεροτοιμπίδα μεταβαίνει, ως προεπιλογή, στην κλίμακα Αντίστασης. Πατήστε το κουμπί μία φορά για να επιλέξετε την κλίμακα δοκιμής διόδου.
3. Εισάγετε το βύσμα του μαύρου δοκιμαστικού καλωδίου στον ακροδέκτη "COM" και το βύσμα του κόκκινου δοκιμαστικού καλωδίου στον ακροδέκτη "V Ω CAP TEMP Hz".
4. Ακουμπήστε τη μύτη των δοκιμαστικών ακροδεκτών στη δίοδο ή στη διακλάδωση ημιαγωγού που θέλετε να ελέγξετε. Δείτε τη μέτρηση της αμπεροτσιμπίδας.
5. Αντιστρέψτε την πολικότητα των ακροδεκτών αλλάζοντας τη θέση τους. Δείτε τη νέα μέτρηση.
6. Μπορείτε να αξιολογήσετε τη δίοδο ή τη διακλάδωση ως εξής:
7. Εάν μια μέτρηση δείξει μια τιμή και η άλλη μέτρηση εμφανίσει την ένδειξη OL, η δίοδος είναι εντάξει.
8. Εάν και οι δύο μετρήσεις εμφανίσουν την ένδειξη OL, υπάρχει ανοικτό κύκλωμα στη συσκευή.
9. Εάν και οι δύο μετρήσεις εμφανίσουν πολύ μικρή τιμή ή 0, υπάρχει βραχυκύκλωμα στη συσκευή.

ΣΗΜΕΙΩΣΗ! Η τιμή που εμφανίζεται στην οθόνη κατά τον έλεγχο της διόδου είναι η ορθή τάση.

'Ελεγχος συνέχειας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να μειωθεί ο κίνδυνος ηλεκτροπληξίας, ποτέ μη μετράτε τη συνέχεια σε κυκλώματα ή καλώδια από τα οποία διέρχεται τάση.

1. Γυρίστε το διακόπτη λειτουργιών στη θέση .
2. Η αμπεροτοιμπίδα μεταβαίνει, ως προεπιλογή, στην κλίμακα Αντίστασης. Πατήστε το κουμπί δύο φορές για να επιλέξετε την κλίμακα ελέγχου συνέχειας.
3. Εισάγετε το βύσμα του μαύρου δοκιμαστικού καλωδίου στον ακροδέκτη "COM" και το βύσμα του κόκκινου δοκιμαστικού καλωδίου στον ακροδέκτη "V Ω CAP TEMP Hz".
4. Ελέγξτε τη λειτουργία της αμπεροτσιμπίδας φέροντας τις μύτες των ακροδεκτών σε επαφή μεταξύ τους. Πρέπει να ακουστεί ένα ηχητικό σήμα.
5. Ακουμπήστε τη μύτη των δοκιμαστικών ακροδεκτών στο κύκλωμα ή το καλώδιο που θέλετε να ελέγξετε.
6. Εάν η αντίσταση είναι μικρότερη από 35 Ω περίπου, θα ακουστεί ένα ηχητικό σήμα. Στην οθόνη θα εμφανιστεί επίσης η τρέχουσα αντίσταση.

Μέτρηση χωρητικότητας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να μειωθεί ο κίνδυνος ηλεκτροπληξίας, κλείστε την ηλεκτρική τροφοδοσία (αφαιρέστε τις μπαταρίες, αποσυνδέστε το καλώδιο, εκφορτίστε όλους τους πυκνωτές, κ.λπ.) προς το κύκλωμα που θα μετρήσετε πριν κάνετε οποιαδήποτε μέτρηση χωρητικότητας. Χρησιμοποιήστε τη λειτουργία Τάσης DC για να βεβαιωθείτε ότι ο πυκνωτής έχει εκφορτιστεί.

1. Γυρίστε το διακόπτη λειτουργιών στη θέση . CAP
2. Εισάγετε το βύσμα του μαύρου δοκιμαστικού καλωδίου στον ακροδέκτη "COM" και το βύσμα του κόκκινου δοκιμαστικού καλωδίου στον ακροδέκτη "V Ω CAP TEMP Hz".
3. Ακουμπήστε τους δοκιμαστικούς ακροδέκτες στον πυκνωτή που θέλετε να ελέγξετε. Η οθόνη δείχνει τη σωστή τιμή με υποδιαστολή και το σύμβολο.

Μέτρηση συχνότητας

1. Γυρίστε το διακόπτη λειτουργιών στη θέση . V≡Hz
2. Η αμπεροτοιμπίδα μεταβαίνει, ως προεπιλογή, στη λειτουργία Τάσης DC. Πατήστε και κρατήστε πατημένο το κουμπί επί 3 δευτερόλεπτα για να επιλέξετε την κλίμακα της συνέχειας.
3. Εισάγετε το βύσμα του μαύρου δοκιμαστικού καλωδίου στον ακροδέκτη "COM" και το βύσμα του κόκκινου δοκιμαστικού καλωδίου στον ακροδέκτη "V Ω CAP TEMP Hz".
4. Ακουμπήστε τη μύτη των δοκιμαστικών ακροδεκτών στο κύκλωμα που θέλετε να ελέγξετε.
5. Δείτε τη συχνότητα στην οθόνη. Η ψηφιακή ένδειξη δείχνει τη σωστή τιμή με υποδιαστολή και το σύμβολο.

Μέτρηση θερμοκρασίας:

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να μειωθεί ο κίνδυνος ηλεκτροπληξίας, αποσυνδέστε και τους δύο δοκιμαστικούς ακροδέκτες από οποιαδήποτε πηγή τάσης πριν πραγματοποιήσετε μέτρηση θερμοκρασίας.

1. Γυρίστε το διακόπτη λειτουργιών στη θέση . Ηεμπεροτοιμπίδα μεταβαίνει, ως προεπιλογή, στην κλίμακα °C.

2. Εισάγετε τον αντάπτορα θερμοκρασίας στον ακροδέκτη "COM" και "V Ω CAP TEMP Hz" με την πλευρά – στον ακροδέκτη "COM" και την πλευρά + στον ακροδέκτη "V Ω CAP TEMP Hz".

3. Εισάγετε τον ακροδέκτη θερμοκρασίας στον αντάπτορα.

4. Ακουμπήστε την κεφαλή του ακροδέκτη θερ- μοκρασίας στο εξάρτημα του οποίου τη θερμο- κρασία θέλετε να μετρήσετε. Διατηρήστε τον ακροδέκτη σε επαφή με το εξάρτημα που ελέγ- ξετε μέχρι η τιμή μέτρησης να σταθεροποιηθεί (περίπου 30 δευτερόλεπτα).
5. Δείτε τη θερμοκρασία στην οθόνη. Η ψηφιακή ένδειξη δείχνει τη σωστή τιμή με υποδιαστολή.
6. Πατήστε το κουμπί για να μεταβείτε από °C σε °F.

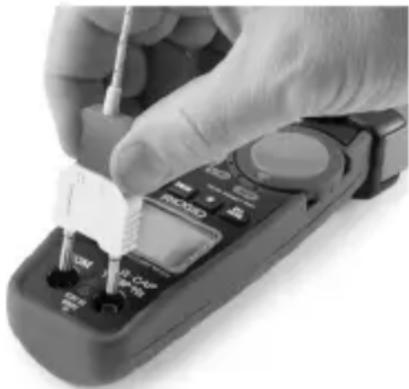

Σχήμα 9 – Ακροδέκτης θερμοκρασίας

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να μειωθεί ο κίνδυνος ηλεκτροπληξίας, βεβαιωθείτε ότι το θερμοζεύγος έχει αφαιρεθεί πριν μεταβείτε σε άλλη λειτουργία μέτρησης.

Οδηγίες συντήρησης

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για να μειωθεί ο κίνδυνος ηλεκτροπληξίας, αποσυνδέστε τα δοκιμαστικά καλώδια από οποιαδήποτε πηγή τάσης πριν πραγματοποιήσετε οποιαδήποτε εργασία συντήρησης.

Καθαρισμός

• Μη βυθίζετε την αμπεροτσιμπίδα σε νερό. Σκουπίστε τις ακαθαρσίες με ένα μαλακό υγρό πανί. Μην χρησιμοποιείτε ισχυρά καθαριστικά ή διαλύματα καθαρισμού. Καθαρίστε απαλά την οθόνη με ένα καθαρό, στεγνό πανάκι. Μην τρίβετε πολύ δυνατά.
• Χρησιμοποιείτε μόνο βαμβάκι εμποτισμένο με οινόπνευμα για να καθαρίσετε τις συνδέσεις των δοκιμαστικών ακροδεκτών.

Βαθμονόμηση

Η βαθμονόμηση της αμπεροτοιμπίδας πρέπει να ελέγχεται μία φορά το χρόνο για να διασφαλιστεί ότι αποδίδει σύμφωνα με τις προδιαγραφές.

Βοηθητικά εξαρτήματα

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για να μειωθεί ο κίνδυνος σοβαρού τραυματισμού, χρησιμοποιείτε μόνο τα βοηθητικά εξαρτήματα που είναι ειδικά σχεδιασμένα και συνιστώνται για χρήση με την ψηφιακή αμπεροτσιμπίδα micro CM-100 της RIDGID, όπως αυτά που αναφέρονται παρακάτω. Άλλα εξαρτήματα κατάλληλα για χρήση με άλλα εργαλεία μπορεί να είναι επικίνδυνα αν χρησιμοποιηθούν με αυτό το πολύμετρο.

Αριθμός καταλόγου Περιγραφή

44748 Δοκιμαστικοί ακροδέκτες με κάλυμμα, μαύρο και κόκκινο

44758 Αντάπτορας τύπου Κ και ακροδέκτης θερμοκρασίας

Περισσότερες πληροφορίες σχετικά με βοηθητικά εξαρτήματα κατάλληλα για το συγκεκρι- μένο εργαλείο, μπορείτε να βρείτε στον κατάλογο της RIDGID και ηλεκτρονικά στη διεύ- θυνση www.RIDGID.com ή www.RIDGID.eu.

Φύλαξη

Η ψηφιακή αμπεροτσιμπίδα RIDGID® micro CM-100 πρέπει να φυλάσσεται σε στεγνό και ασφαλές μέρος σε θερμοκρασία μεταξύ -22°F (-30°C) και 140°F (60°C) και σε υγρασία χαμηλότερη από 85% RH.

Φυλάξτε το εργαλείο σε κλειδωμένο χώρο, όπου δεν έχουν πρόσβαση παιδιά και άτομα μη εξοικειωμένα με τη χρήση του.

Αφαιρέστε τη μπαταρία πριν φυλάξετε τη συσκευή για μεγάλο χρονικό διάστημα ή πριν από αποστολή, για να αποφύγετε τη διαρροή της μπαταρίας.

Η αμπεροτσιμπίδα πρέπει να προστατεύεται από ισχυρές κρούσεις, υγρασία, σκόνη και ακαθαρσίες, ακραίες υψηλές και χαμηλές θερμοκρασίες και χημικά διαλύματα και ατμούς.

Σέρβις και επισκευή

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σε περίπτωση ακατάλληλου σέρβις ή επισκευής (ή βαθμονόμησης), η λειτουργία της ψηφιακής αμπεροτσιμπίδας micro CM-100 μπορεί να καταστεί μη ασφαλής.

Το σέρβις και η επισκευή της ψηφιακής αμπεροτσιμπίδας CM-100 πρέπει να πραγματοποιούνται από ανεξάρτητο εξουσιοδοτημένο κέντρο σέρβις της RIDGID.

Για πληροφορίες σχετικά με το πλησιέστερο ανεξάρτητο κέντρο σέρβις της RIDGID στην περιοχή σας, ή για απορίες σχετικά με το σέρβις ή τις επισκευές:

- Επικοινωνήστε με τον τοπικό διανομέα RIDGID.

- Επισκεφθείτε τη διεύθυνση www.RIDGID.com ή www.RIDGID.eu για να βρείτε το πλησιέστερο σημείο επαφής της RIDGID στην περιοχή σας.

- Επικοινωνήστε με το τμήμα τεχνικής υποστήριξης της RIDGID στην ηλεκτρονική διεύθυνοη [e-mail] ή, για HΠΑ και Καναδά, καλέστε στο [phone].

Απόρριψη

Ορισμένα εξαρτήματα της ψηφιακής αμπεροτοιμπίδας CM-100 της RIDGID περιέχουν πολύτιμα υλικά και μπορούν να ανακυκλωθούν. Εταιρείες ανακύκλωσης υπάρχουν και κατά τόπους. Η απόρριψη των εξαρτημάτων πρέπει να γίνεται σύμφωνα με όλους τους ισχύοντες κανονισμούς. Επικοινωνήστε με την υπηρεσία διαχείρισης απορριμμάτων της περιοχής σας για περισσότερες πληροφορίες.

Για χώρες της ΕΚ: Μην απορρίπτετε τον ηλεκτρικό εξοπλισμό μαζί με τα οικιακά απορρίμματα!

Σύμφωνα με την Ευρωπαϊκή Οδηγία 2002/96/ΕΚ για τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την ενσωμάτωσή της στην τοπική νομοθεσία των χωρών, ο ηλεκτρικός εξοπλισμός που δεν μπορεί πλέον να χρησιμοποιηθεί πρέπει να συλλέγεται ξεχωριστά και να απορρίπτεται με τρόπο φιλικό προς το περιβάλλον.

Απόρριψη μπαταριών

Για χώρες της ΕΚ: Ελαττωματικές ή χρησιμοποιημένες μπαταρίες πρέπει να ανακυκλώνονται σύμφωνα με την οδηγία 2006/66/ΕΟΚ.

Επίλυση προβλημάτων

ΣΥΜΠΤΩΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΕΠΙΛΥΣΗ
Η αμπεροτσίμπίδα δεν λειτουργεί σωστά.	Χαμηλή μπαταρία. Αντικαταστήστε την μπα- ταρία.
	Η αμπεροτσίμπίδα χρειά-ζεται βαθμονόμηση.	Πρέπει να στείλετε το η αμπεροτσίμπίδα για βαθ-μονόμηση.
	Η αμπεροτσίμπίδα δεν έχει ρυθμιστεί σωστά για τη μέτρηση.	Γυρίστε τον περιστροφικό διακόπτη λειτουργιών στη σωστή μέτρηση.
	Χρήση λανθασμένου ακροδέκτη εισόδου, κλίμακας ή λειτουργία για τη μέτρηση.	Χρησιμοποιήστε σωστό ακροδέκτη εισόδου, κλίμακα ή λειτουργία για τη μέτρηση. Βλ. Οδηγίες ρύθμισης και χειρισμού.
Η μονάδα δεν ανάβει. Αποφορτισμένη μπατα-ρία.		Αντικαταστήστε την μπα- ταρία.

Δήλωση συμμόρφωσης CE

Η παρούσα συσκευή συμμορφώνεται με την Οδηγία 2004/108/ΕΚ του Ευρωπαϊκού Συμβουλίου περί Ηλεκτρομαγνητικής Συμβατότητας σύμφωνα με τα παρακάτω πρότυπα: EN 61326-1:2006, EN 61326-2-1:2006.

CE sukladnost

Ovaj instrument sukladan je dokumentu 'European Council Electromagnetic Compatibility Directive' uz primjenu slijedećih normi: EN 61326-1:2006, EN 61326-2-1:2006.

Oznaka skladnosti CE
