ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ micro CA-150 RIDGID

Κάμερα επιθεώρησης micro CA-150

Διαβάστε προσεκτικά το πα- ρόν Εγχειρίδιο Χειριστή πριν χρησιμοποιήσετε αυτό το ερ- γαλείο. Αν δεν κατανοήσετε και δεν τηρήσετε τις οδηγί- ες που περιλαμβάνονται σε αυτό το εγχειρίδιο, μπορεί να προκληθεί ηλεκτροπλη- ξία, πυρκαγιά ή/και σοβαρός τραυματισμός.

Κάμερα επιθεώρησης micro CA-150
Σημειώστε παρακάτω τον αριθμό σειράς που αναγράφεται στην πινακίδα τεχνικών χαρακτηριστικών του προϊόντος και φυλάζτε τον.
Αρ.σειράς

Πίνακας περιεχομένων

Σύμβολα ασφαλείας....193

Γενικές πληροφορίες ασφαλείας....193

Ασφάλεια χώρου εργασίας....193

Ηλεκτρική ασφάλεια....193

Σωματική ακεραιότητα....193

Χρήση και φροντίδα του εργαλείου....194

Σέρβις....194

Ειδικές πληροφορίες για την ασφάλεια .... 194

Ασφάλεια κάμερας επιθεώρησης micro CA-150 ....195

Περιγραφή, τεχνικά χαρακτηριστικά και βασικός εξοπλισμός....195

Περιγραφή 195

Τεχνικά χαρακτηριστικά....195

Βασικός εξοπλισμός....196

Κουμπιά ελέγχου....196

Δήλωση συμμόρφωσης με την Ομοσπονδιακή Επιτροπή

Επικοινωνιών (FCC)......196

Ηλεκτρομαγνητική

συμβατότητα (EMC)......196

Συναρμολόγηση εργαλείου ....197

Αλλαγή/Τοποθέτηση μπαταριών 197

Τοποθέτηση καλωδίου κεφαλής συσκευής απεικόνισης

ή καλωδίων επέκτασης....197

Τοποθέτηση βοηθητικού εξαρτήματος....198

'Ελεγχος πριν από τη λειτουργία....198

Ρύθμιση εργαλείου και χώρου εργασίας ....199

Οδηγίες λειτουργίας....200

Παρατήρηση....201

Συντήρηση 201

Καθαρισμός......201

Επανεκκίνηση......201

Βοηθητικά εξαρτήματα....202

Αποθήκευση......202

Σέρβις και επισκευή......202

Απόρριψη......202

Απόρριψη μπαταριών 202

Επίλυση προβλημάτων....203

Εγγύηση εφ' όρου ζωής......Οπισθόφυλλο

* Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

Σύμβολα ασφαλείας

Στο παρόν εγχειρίδιο χειρισμού και πάνω στο προϊόν χρησιμοποιούνται σύμβολα και προειδοποιητικές ενδείξεις που επισημαίνουν σημαντικές πληροφορίες για την ασφάλεια. Οι προειδοποιητικές αυτές ενδείξεις και τα σύμβολα επεξηγούνται σε αυτή την ενότητα.

Αυτό είναι το σύμβολο προειδοποίησης ασφαλείας. Χρησιμοποιείται για να σας προειδοποιήσει για πιθανό κίνδυνο τραυματισμού. Τηρείτε πιστά όλα τα μηνύματα ασφαλείας που ακολουθούν αυτό το σύμβολο για να αποφύγετε πιθανό τραυματισμό ή θάνατο.

KINDYNOΣ

Η ένδειξη ΚΙΝΔΥΝΟΣ επισημαίνει μια επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, οδηγεί σε θάνατο ή σοβαρό τραυματισμό.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η ένδειξη ΠΡΟΕΙΔΟΠΟΙΗΣΗ επισημαίνει μια επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.

⚠️ ΠΡΟΣΟΧΗ

Η ένδειξη ΠΡΟΣΟΧΗ επισημαίνει μια επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, μπορεί να οδηγήσει σε μικροτραυματισμό ή μέτριας σοβαρότητας τραυματισμό.

ΕΠΙΣΗΜΑΝΣΗ

Η ένδειξη ΕΠΙΣΗΜΑΝΣΗ επισημαίνει πληροφορίες που σχετίζονται με την προστασία περιουσιακών αγαθών.

Αυτό το σύμβολο σημαίνει ότι θα πρέπει να διαβάσετε προσεκτικά το εγχειρίδιο χειρισμού πριν χρησιμοποιήσετε τον εξοπλισμό. Το εγχειρίδιο χειρισμού περιλαμβάνει σημαντικές πληροφορίες για την ασφαλή και ορθή λειτουργία του εξοπλισμού.

Αυτό το σύμβολο σημαίνει ότι θα πρέπει να φοράτε πάντα γυαλιά ασφαλείας με πλαϊνή θωράκιση ή γυαλιά προσωπίδες όταν χειρίζεστε ή χρησιμοποιείτε αυτόν τον εξοπλισμό ώστε να μειώνεται ο κίνδυνος τραυματισμού των οφθαλμών.

Αυτό το σύμβολο επισημαίνει τον κίνδυνο εμπλοκής ή εισόδου χεριών, δακτύλων ή άλλων μερών του σώματος σε γρανάζια ή άλλα κινούμενα μέρη.

Αυτό το σύμβολο επισημαίνει τον κίνδυνο ηλεκτροπληξίας.

Γενικές πληροφορίες ασφαλείας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διαβάστε όλες ταις προειδοποιήσεις και τις οδηγίες που αφορούν την ασφάλεια. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό.

ΦΥΛΑΞΕΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ!

Ασφάλεια χώρου εργασίας

• Διατηρείτε την περιοχή εργασίας καθαρή και με καλό φωτισμό. Αν η περιοχή εργασίας δεν είναι τακτοποιημένη ή έχει κακό φωτισμό, μπορεί να προκληθεί ατύχημα.
• Μην θέτετε σε λειτουργία το εργαλείο μέσα σε περιβάλλον με κίνδυνο ανάφλεξης/έκρηξης, όπως σε μέρη όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Το εργαλείο μπορεί να δημιουργήσει σπινθήρες, οι οποίοι ίσως προκαλέσουν ανάφλεξη της σκόνης ή των αναθυμιάσεων.

- Κρατήστε τα παιδιά και τους μη μετέχοντες στην εργασία σε απόσταση, όταν χειρίζεστε οποιοδήποτε εργαλείο. Τυχόν περισπασμοί μπορεί να οδηγήσουν σε απώλεια ελέγχου του εργαλείου.

Ηλεκτρική ασφάλεια

• Αποφύγετε οποιαδήποτε σωματική επαφή με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, ηλεκτρικές κουζίνες και ψυγεία. Σε περίπτωση γείωσης του σώματός σας, υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας.
• Μην εκθέτετε το εργαλείο σε βροχή ή υγρασία. Αν εισέλθει νερό στο εργαλείο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

Σωματική ακεραιότητα

- Να είστε σε ετοιμότητα και εγρήγορση, συγκεντρωμένοι και προσεκτικοί στις ενέργειές σας, και να λειτουργείτε με γνώμονα την κοινή λογική κατά τη χρήση του εργαλείου. Μην χρησιμοποιείτε το εργαλείο αν νιώθετε κουρασμένοι ή είστε υπό την επήρεια ναρκωτικών ουσιών, αλκοόλ ή φαρμάκων.

Μια στιγμή απροσεξίας κατά το χειρισμό του εργαλείου μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

• Χειρίζεστε πάντα το εργαλείο από την πλευρά του διακόπτη. Διατηρείτε πάντοτε σωστή, σταθερή στάση και την ισορροπία σας. Έτσι, ελέγχετε καλύτερα το ηλεκτρικό εργαλείο αν προκύψει κάτι απροσδόκητο.
• Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Να φοράτε πάντα ειδικά προστατευτικά γυαλιά. Ο εξοπλισμός προστασίας που χρησιμοποιείται σε τέτοιου είδους περιπτώσεις, όπως η μάσκα προστασίας από τη σκόνη, τα ειδικά υποδήματα ασφαλείας με αντιολισθητικές σόλες, το κράνος ή τα προστατευτικά αυτιών, περιορίζει τον κίνδυνο τραυματισμών.

Χρήση και φροντίδα του εργαλείου

• Μην ασκείτε πίεση στο εργαλείο. Χρησιμοποιείτε το σωστό εργαλείο για την εκάστοτε εφαρμογή που επιθυμείτε. 'Οταν χρησιμοποιείτε το σωστό εργαλείο, εκτελείτε καλύτερα και ασφαλέστερα την εργασία και έτσι όπως έχει σχεδιαστεί.
• Μην χρησιμοποιείτε το εργαλείο αν δεν ανάβει και σβήνει από το διακόπτη. Κάθε εργαλείο που δεν είναι δυνατό να ελεγχθεί από το διακόπτη είναι επικίνδυνο και πρέπει να υποβάλλεται σε επισκευή.

• Αποσυνδέετε τις μπαταρίες από το εργαλείο προτού διενεργήσετε τυχόν ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο. Τέτοια προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο τραυματισμού.
  • Φυλάξτε το ανενεργό εργαλείο μακριά από παιδιά και μην αφήνετε άτομα που δεν είναι εξοικειωμένα με τον εξοπλισμό ή τις παρούσες οδηγίες να χειριστούν το εργαλείο. Το εργαλείο είναι επικίνδυνο σε χέρια ανειδίκευτων χρηστών.
  • Να πραγματοποιείτε συντήρηση του εργαλείου. Ελέγξτε για μη ευθυγραμμισμένα ή μπλοκαρισμένα κινούμενα εξαρτήματα, εξαρτήματα που λείπουν ή φθαρμένα εξαρτήματα, και για κάθε άλλη κατάσταση που μπορεί να επηρεάσει τη λειτουργία του εργαλείου. Αν υπάρχουν φθορές, δώστε το εργαλείο για επισκευή πριν το χρησιμοποιήσετε. Πολλά ατυχήματα προκαλούνται από какή συντήρηση του εργαλείου.

• Χρησιμοποιείτε το εργαλείο και τα εξαρτήματά του σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία προς εκτέλεση. Η χρήση του εργαλείου σε εφαρμογές διαφορετικές από εκείνες για τις οποίες προορίζεται μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.
  • Για τον εξοπλισμό σας, χρησιμοποιήστε αποκλειστικά εξαρτήματα που συνιστώνται από τον κατασκευαστή. Εξαρτήματα που είναι κατάλληλα για κάποιον εξοπλισμό, ενδεχομένως να είναι επικίνδυνα όταν χρησιμοποιούνται με άλλον εξοπλισμό.

• Διατηρείτε τις λαβές στεγνές και καθαρές, χωρίς λάδια και γράσα. Έτοι μπορείτε να ελέγχετε καλύτερα το εργαλείο.

Σέρβις

- Παραδώστε το εργαλείο για εργασίες σέρβις σε κάποια πιστοποιημένη αντιπροσωπεία σέρβις, η οποία χρησιμοποιεί μόνο πανομοιότυπα ανταλλακτικά. Έτσι, το εργαλείο παραμένει ασφαλές.

Ειδικές πληροφορίες για την ασφάλεια

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η παρούσα ενότητα περιλαμβάνει σημαντικές πληροφορίες ασφαλείας που αφορούν συγκεκριμένα στην κάμερα επιθεώρησης.

Διαβάστε προσεκτικά αυτές τις προφυλάξεις προτού χρησιμοποιήσετε την κάμερα επιθεώρησης micro CA-150, προκειμένου να περιορίσετε το κίνδυνο ηλεκτροπληξίας ή άλλου σοβαρού τραυματισμού.

ΦΥΛΑΞΕΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ!

Μια θήκη εγχειριδίου παρέχεται στη θήκη μεταφοράς της κάμερας επιθεώρησης micro CA-150, στην οποία μπορείτε να φυλάσσεται το παρόν εγχειρίδιο μαζί με το εργαλείο προς χρήση από τον χειριστή.

Ασφάλεια κάμερας επιθεώρησης micro CA-150

• Η κεφαλή της συσκευής απεικόνισης micro CA-150 και το καλώδιο είναι αδιάβροχα μέχρι 3 μέτρα (10'). Η μονάδα προβολής χειρός δεν είναι αδιάβροχη. Μην εκθέτετε τη μονάδα προβολής σε νερό ή βροχή. Αυξάνεται ο κίνδυνος ηλεκτροπληξίας.
• Μην τοποθετείτε την κάμερα επιθεώρησης micro CA-150 σε σημείο όπου ενδέχεται να υπάρχει ενεργό ηλεκτρικό φορτίο. Κάτι τέτοιο θα αυξήσει τον κίνδυνο ηλεκτροπληξίας.
• Μην τοποθετείτε την κάμερα επιθεώρησης micro CA-150 σε σημείο όπου ενδέχεται να υπάρχουν κινούμενα μέρη. Έτσι αυξάνεται ο κίνδυνος τραυματισμών λόγω εμπλοκής.
• Μην χρησιμοποιείτε αυτή τη συσκευή με κανένα τρόπο για προσωπικό έλεγχο ή για ιατρική χρήση. Δεν πρόκειται για ιατρική συσκευή. Κάτι τέτοιο θα μπορούσε να προκαλέσει σωματική βλάβη.
• Να χρησιμοποιείτε πάντα τον κατάλληλο προσωπικό προστατευτικό εξοπλισμό ενώ χειρίζεστε και χρησιμοποιείτε την κάμερα επιθεώρησης micro CA-150. Οι αποχετευτικοί αγωγοί και άλλες περιοχές ενδέχεται να περιέχουν χημικά, βακτηρίδια και άλλες ουσίες που μπορεί να είναι τοξικές, μολυσματικές, να προκαλούν εγκαύματα ή άλλα προβλήματα. Ο κατάλληλος προσωπικός προστατευτικός εξοπλισμός πάντα περιλαμβάνει γυαλιά ασφαλείας και γάντια, και μπορεί να περιλαμβάνει εξοπλισμό όπως γάντια από λατέξ ή κα- outsoúk, προστατευτικές προσωπίδες, γυαλιά προσωπίδες, προστατευτικό ρου- χισμό, αναπνευστήρες και υποδήματα με χαλύβδινη μύτη.
• Να τηρείτε τους κανόνες υγιεινής. Χρησιμοποιήστε καυτό σαπουνόνερο για να πλύνετε τα χέρια σας και τα άλλα εκτεθειμένα μέρη του σώματός σας που ήρθαν σε επαφή με το περιεχόμενο των αποχετευτικών αγωγών μετά τον χειρισμό ή τη χρήση της κάμερας επιθεώρησης micro CA-150 για την επιθεώρηση αποχετευτικών αγωγών και άλλων περιοχών που ενδέχεται να περιέχουν χημικά ή βακτήρια. Μην καταναλώνετε τρόφιμα και μην καπνίζετε κατά τη λειτουργία ή τον χειρισμό της κάμερας επιθεώρησης micro CA-150. Αυτό θα βοηθήσει να αποφευχθεί η μόλυνση με τοξικά ή λοιμώδη υλικά.

- Μην λειτουργείτε την κάμερα επιθεώρησης micro CA-150 εάν ο χειριστής ή η συσκευή βρίσκονται σε νερό. Η λειτουργία μιας ηλεκτρικής συσκευής ενώ βρίσκεται σε νερό αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Η δήλωση συμμόρφωσης ΕΚ (890-011-320.10) θα συνοδεύει αυτό το εγχειρίδιο σαν ξεχωριστό βιβλιαράκι εφόσον απαιτείται.

Εάν έχετε οποιαδήποτε απορία σχετικά με το παρόν προϊόν RIDGID®:

• Επικοινωνήστε με τον τοπικό διανομέα RIDGID.
• Επισκεφθείτε τον δικτυακό τόπο www.RIDGID.com για να βρείτε το σημείο επικοινωνίας RIDGID στην περιοχή σας.
• Επικοινωνήστε με το τμήμα τεχνικής υπο- στήριξης της Ridge Tool στην ηλεκτρονική διεύθυνση [e-mail] ή, για ΗΠΑ και Καναδά, καλέστε στο [phone].

Περιγραφή, τεχνικά χαρακτηριστικά και βασικός εξοπλισμός

Περιγραφή

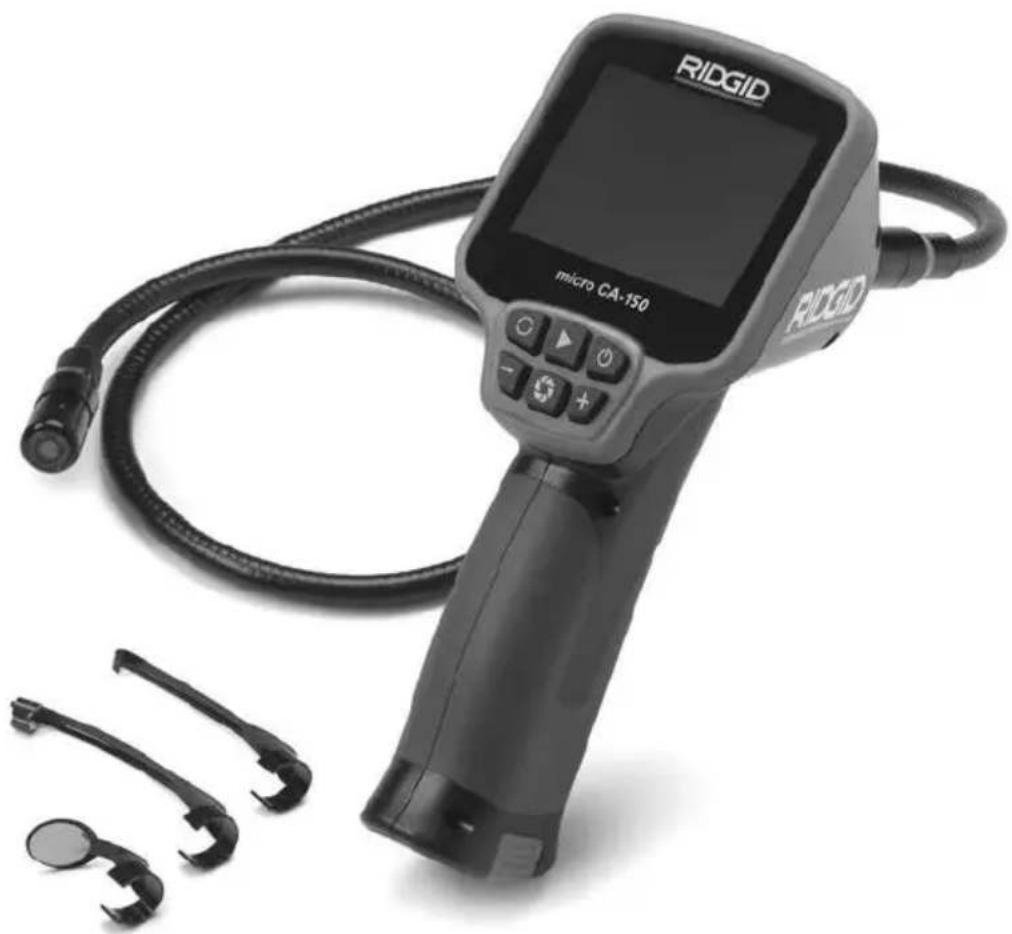

Η κάμερα επιθεώρησης micro CA-150 προβάλλει έγχρωμο βίντεο πραγματικού χρόνου από έναν αισθητήρα εικόνας και μια φωτεινή πηγή που είναι συνδεδεμένη σε ένα εύκαμπτο καλώδιο μήκους 3'. Μπορεί να χρησιμοποιηθεί για επιθεώρηση στενών χώρων και για την προβολή βίντεο πραγματικού χρόνου σε μια έγχρωμη οθόνη LCD. Παρέχεται με κεφαλή κάμερας 11/16" (17 mm)

Τεχνικά χαρακτηριστικά

Οθόνη......	Έγχρωμη LCD 3,5"(ανάλυση 320 x 240)
Φωτισμός......	4 ρυθμιζόμενες LED
Μήκος καλωδίου......	3' (1 m) (Επεκτάσιμο έως 30' (9 m) με προαιρετικές επε-κτάσεις) αδιάβροχο έως 10' (3 m). (IP67)
Κεφαλή κάμερας......	11/16" (17mm)
'Εξοδος Video......	RCA (περιλαμβάνε-ται καλώδιο 3')
'Εξοδος TV......	PAL/NTSC
Θερμοκρ. λειτουργίας.....	0°C ~ 50°C
Θερμοκρ. φύλαξης......	-20°C ~ 60°C

Τεχνικά χαρακτηριστικά

Υγρασία φύλαξης...... Σχετική υγρασία 15% \~ 85%

Βάθος πεδίου (DOF)...... 10 mm \~ • (άπειρο)

Εσωτερική μνήμη...... Αποθήκευση έως και 20 εικόνων

Πηγή ισχύος...... 4 x "ΑΑ", αλκαλικές ή επαναφορτιζόμενες

Εξαρτήματα.... Άγκιστρο, μαγνή- της, καθρέφτης

Βάρος (εργαλείο με μπαταρίες)...... 1.7 lbs (0,77 κιλά)

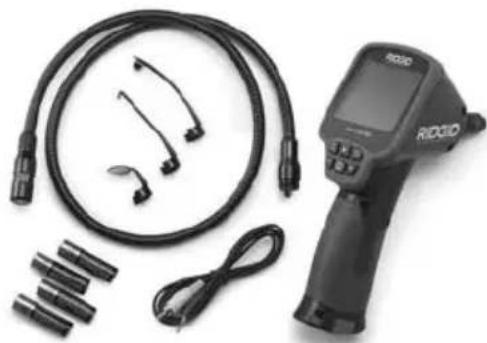

Βασικός εξοπλισμός

Η κάμερα επιθεώρησης micro CA-150 συνοδεύεται από τα παρακάτω εξαρτήματα:

• micro CA-150
  • Συσκευή απεικόνισης 17mm
  • Καλώδιο RCA 90 εκ. (3')
• Άγκιστρο, μαγνήτη, καθρέφτη
  • 4 μπαταρίες "ΑΑ"

RIDGID micro CA-150 Περιστροφή εικόνας Μείωση φωτεινότητας LED Αναπαραγωγή εικόνας Ενεργοποίηση/ Απενεργοποίηση Αύξηση φωτεινότητας LED Λήψη εικόνας

Εικόνα 2 – Κουμπιά ελέγχου

Δήλωση συμμόρφωσης με την Ομοσπονδιακή Επιτροπή Επικοινωνιών (FCC)

Ο παρόν εξοπλισμός έχει δοκιμαστεί και έχει διαπιστωθεί ότι συμμορφώνεται με τα όρια των ψηφιακών συσκευών Κλάσης Β, σύμφωνα με την ενότητα 15 των κανόνων της FCC. Τα εν λόγω όρια είναι σχεδιασμένα ώστε να παρέχεται εύλογη προστασία από επιβλαβείς παρεμβολές σε μια οικιακή εγκατάσταση.

Ο παρόν εξοπλισμός παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ενέργεια ραδιοσυχνοτήτων και, εάν δεν έχει εγκατασταθεί και δεν χρησιμοποιείται σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες.

Ωστόσο, δεν διασφαλίζεται ότι δεν θα υπάρξει παρεμβολή σε μια συγκεκριμένη εγκατάσταση.

Εάν αυτός ο εξοπλισμός προκαλέσει επιβλαβείς παρεμβολές στη ραδιοφωνική ή τηλεοπτική λήψη, γεγονός το οποίο μπορεί να διαπιστωθεί απενεργοποιώντας και ενεργοποιώντας ξανά τον εξοπλισμό, ο χρήστης ενθαρρύνεται να δοκιμάσει να επιδιορθώσει την παρεμβολή, λαμβάνοντας ένα ή περισσότερα από τα παρακάτω μέτρα:

• Να επαναπροσανατολίσει ή να αλλάξει θέση στην κεραία λήψης.
- Να αυξήσει την απόσταση μεταξύ του εξοπλισμού και του δέκτη.
- Να επικοινωνήσει με τον τοπικό διανομέα ή έναν έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια.

Ηλεκτρομαγνητική συμβατότητα (EMC)

Με τον όρο ηλεκτρομαγνητική συμβατότητα ορίζουμε την ικανότητα του προϊόντος να λειτουργεί ικανοποιητικά σε περιβάλλον ηλεκτρομαγνητικής ακτινοβολίας και ηλεκτροστατικών εκφορτίσεων χωρίς να προκαλεί ηλεκτρομαγνητικές παρεμβολές σε άλλο εξοπλισμό.

ΕΠΙΣΗΜΑΝΣΗ Η κάμερα επιθεώρησης micro CA-150 της RIDGID συμμορφώνεται με όλα τα ισχύοντα πρότυπα περί ηλεκτρομαγνητικής συμβατότητας (EMC). Παρ' όλα αυτά, η πιθανότητα να προκαλέσει παρεμβολές σε άλλες συσκευές δεν μπορεί να αποκλεισθεί.

Συναρμολόγηση εργαλείου

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προκειμένου να μειωθεί ο κίνδυνος σοβαρού τραυματισμού κατά τη χρήση, ακολουθήστε αυτές τις διαδικασίες για την κατάλληλη συναρμολόγηση.

Αλλαγή/Τοποθέτηση μπαταριών

Η κάμερα micro CA-150 παρέχεται χωρίς μπαταρίες. Αφαιρέστε τις μπαταρίες πριν από παρατεταμένη αποθήκευση για να αποφευχθεί το ενδεχόμενο διαρροής των μπαταριών.

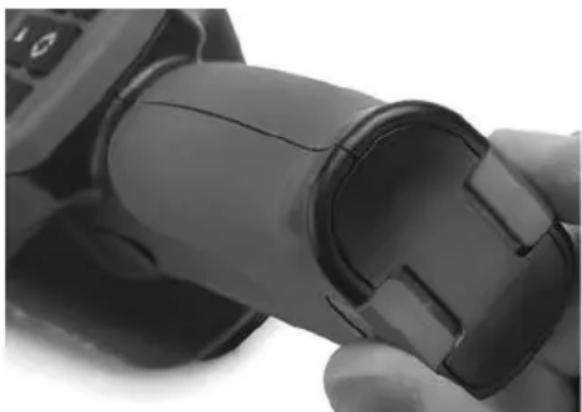

1. Πιέστε τα κλιπ της μπαταρίας (Βλ. εικόνα 3) και αφαιρέστε τη θήκη των μπαταριών από την κάμερα επιθεώρησης micro CA-150 (βλ. εικόνα 4). Αν χρειάζεται, αφαιρέστε τις μπαταρίες.

Εικόνα 3 - Κάλυμμα θήκης μπαταριών

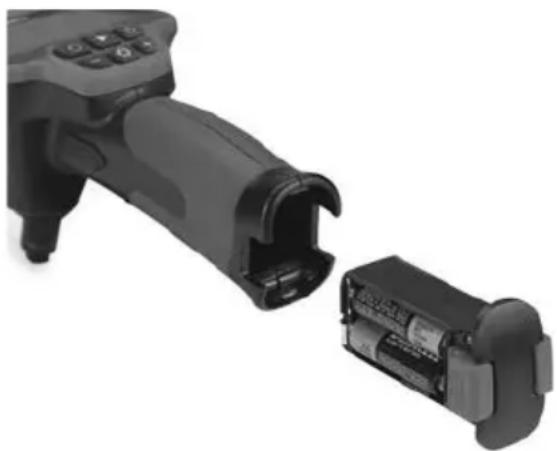

1. Τοποθετήστε 4 νέες αλκαλικές μπαταρίες AA (LR6) με τη σωστή πολικότητα, όπως υποδεικνύεται στη θήκη των μπαταριών. Αντικαταστήστε τις μπαταρίες μόνο ανά ζεύγη για να αποφύγετε τη διαρροή μπαταριών.
2. Πιέστε τα κλιπ και τοποθετήστε καλά τις μπαταρίες μέσα στην κάμερα επιθεώρησης. Η βάση των μπαταριών τοποθετείται μόνο με έναν τρόπο. Μην την πιέζετε περισσότερο από όσο χρειάζεται. Βεβαι-ωθείτε ότι έχει εφαρμόσει καλά.

Εικόνα 4 - Θήκη μπαταριών

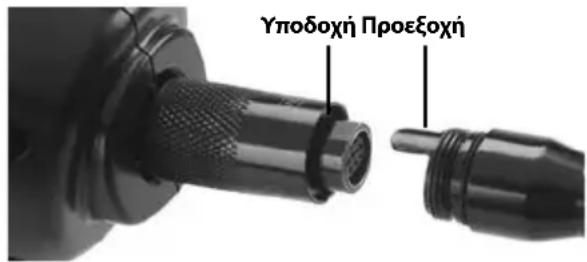

Τοποθέτηση καλωδίου κεφαλής συσκευής απεικόνισης ή καλωδίων επέκτασης

Για να χρησιμοποιήσετε την κάμερα επιθεώρησης micro CA-150 θα πρέπει να συνδεθεί το καλώδιο της κεφαλής της συσκευής απεικόνισης στη μονάδα προβολής χειρός. Για να συνδέσετε το καλώδιο στη μονάδα προβολής χειρός, βεβαιωθείτε ότι η προεξοχή και η υποδοχή (Εικόνα 5) είναι σωστά ευθυγραμμισμένα. Μόλις ευθυγραμμιστούν, σφίξτε με το δάχτυλο το κονδυλωτό κουμπί για να σταθεροποιήσετε τη σύνδεση.

Υποδοχή Προεξοχή

Εικόνα 5 - Συνδέσεις καλωδίων

Διατίθενται επεκτάσεις καλωδίου 90 εκ. (3') και 180 εκ. (6') για να αυξήσετε το μήκος του καλωδίου σας έως 9 μ. (30'). Για να εγκαταστήσετε μια επέκταση, πρώτα αφαιρέστε το καλώδιο της κεφαλής της κάμερας από τη μονάδα προβολής χαλαρώνοντας το κονδυλωτό κουμπί. Συνδέστε την επέκταση στη συσκευή χειρός όπως περιγράφηκε παραπάνω (Εικόνα 5). Συνδέστε την προεξοχή στο άκρο του καλωδίου της κεφαλής της κάμερας με την υποδοχή στο άκρο της επέκτασης και σφίξτε με το δάχτυλο το κονδυλωτό κουμπί για να σταθεροποιήσετε τη σύνδεση.

Τοποθέτηση βοηθητικού εξαρτήματος

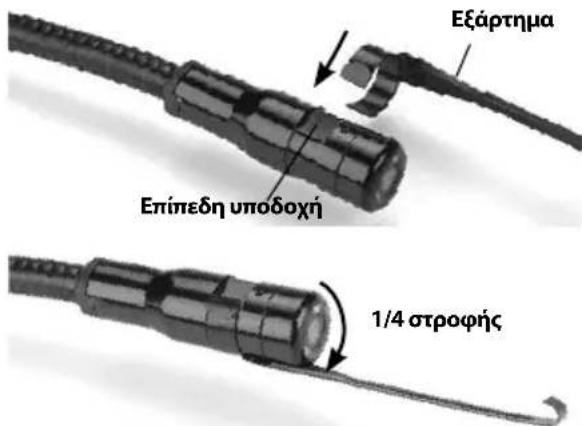

Και τα τρία εξαρτήματα που περιλαμβάνονται (καθρέφτης, γάντζος και μαγνήτης) (Εικόνα 1) προσαρτώνται στην κεφαλή της συσκευής απεικόνισης κατά τον ίδιο τρόπο.

Για να τα συνδέσετε, κρατήστε την κεφαλή της συσκευής απεικόνισης όπως φαίνεται στην Εικόνα 6. Σύρετε το ημικυκλικό άκρο του εξαρτήματος πάνω στην επίπεδη υποδοχή της κεφαλής της συσκευής απεικόνισης όπως φαίνεται στην Εικόνα 6. Κατόπιν, περιοτρέψτε το εξάρτημα κατά το 1/4 μιας περιοτροφής, ώστε ο μακρύς βραχίονας του εξαρτήματος να προεξέχει όπως φαίνεται στην (Εικόνα 6).

Εξάρτημα Επίπεδη υποδοχή 1/4 στροφής

Εικόνα 6 - Τοποθέτηση βοηθητικού εξαρτή- ματος

'Ελεγχος πριν από τη λειτουργία

ΑΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν από κάθε χρήση, ελέγξτε την κάμερα επιθεώρησης και διορθώστε οποιαδήποτε προβλήματα ώστε να μειωθεί ο κίνδυνος σοβαρού τραυματισμού από ηλεκτροπληξία και άλλα αίτια και να προληφθεί η βλάβη του εργαλείου.

1. Βεβαιωθείτε ότι η μονάδα είναι απενεργοποιημένη.

2. Αφαιρέστε τη θήκη των μπαταριών και ελέγξτε τη θήκη και τις μπαταρίες για τυχόν βλάβη. Αντικαταστήστε τις μπαταρίες εάν χρειαστεί. Μην χρησιμοποιήσετε την κάμερα επιθεώρησης εάν οι μπαταρίες είναι κατεστραμμένες.

3. Καθαρίστε κάθε ίχνος από λάδια, γράσα ή ακαθαρσίες από τη συσκευή. Έτσι η επιθεώρηση γίνεται ευκολότερα και αποφεύγετε να σας γλιστρήσει η συσκευή από το χέρι.

4. Ελέγξτε την κάμερα επιθεώρησης micro CA-150 για σπασμένα, φθαρμένα, απόντα, μη ευθυγραμμισμένα ή μπλοκαρισμένα εξαρτήματα, ή για οποιαδήποτε άλλη κατάσταση που μπορεί να εμποδίσει την ασφαλή και ομαλή λειτουργία της.
5. Ελέγξτε τον φακό της κεφαλής της κάμερας για συμπύκνωση υδρατμών. Για να αποφύγετε την καταστροφή της μονάδας, μη χρησιμοποιείτε την κάμερα εάν εμφανιστεί συμπύκνωση υδρατμών εντός του φακού. Αφήστε το νερό να εξατμιστεί προτού τη χρησιμοποιήσετε.
6. Ελέγξτε το καλώδιο σε όλο του το μήκος για τσακίσματα ή φθορά. Ένα κατεστραμμένο καλώδιο θα μπορούσε να επιτρέψει την είσοδο νερού στη μονάδα και να αυξήσει τον κίνδυνο ηλεκτροπληξίας.
7. Ελέγξτε ώστε να βεβαιωθείτε ότι οι συνδέσεις μεταξύ της μονάδας χειρός, των καλωδίων επέκτασης και του καλωδίου της συσκευής απεικόνισης είναι σταθερές. Όλες οι συνδέσεις θα πρέπει να έχουν πραγματοποιηθεί καταλλήλως ώστε το καλώδιο να είναι αδιάβροχο. Επιβεβαιώστε ότι η μονάδα έχει συναρμολογηθεί σωστά.

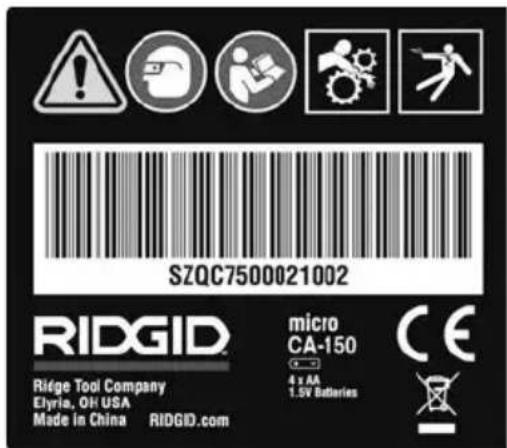

8. Ελέγξτε ότι υπάρχει η ετικέτα προειδο- ποίησης, ότι είναι σταθερά επικολλημέ- νη και ευανάγνωστη.

SZQC7500021002 RIDGID micro CA-150 4 x AA 1.5V Batteries Riège Tool Company Elyria, OH USA Made in China RIDGID.com

Εικόνα 7 - Ετικέτα προειδοποίησης

1. Σε περίπτωση που προκύψουν προβλήμα- τα κατά τον έλεγχο, μην χρησιμοποιήσετε την κάμερα επιθεώρησης μέχρι να υποβλη- θεί στο κατάλληλο σέρβις.

2. Με στεγνά χέρια, τοποθετήστε στη θέση της τη θήκη των μπαταριών φροντίζοντας να τοποθετηθεί σωστά.

3. Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 2 δευτερόλεπτα. Θα εμφανιστεί μία οθόνη εκκίνησης. Μόλις είναι έτοιμη η κάμερα, θα εμφανιστεί η προεπιοκόπηση. Συμβουλευτείτε την ενότητα Επίλυση προβλημάτων του παρόντος εγχειριδίου εάν προκύψουν προβλήματα.
4. Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 1 δευτερολέπτου για να απενεργοποιήσετε τη συσκευή.

Ρύθμιση εργαλείου και χώρου εργασίας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ρυθμίστε την κάμερα επιθεώρησης micro CA-150 και τον χώρο εργασίας σύμφωνα με αυτές τις διαδικασίες, ώστε να μειωθεί ο κίνδυνος τραυματισμού από ηλεκτροπληξία, εμπλοκή και άλλες αιτίες και να αποφευχθεί η βλάβη του εργαλείου και του συστήματος.

1. Ελέγξτε τον χώρο εργασίας για:

2. Επαρκή φωτισμό.

3. Εύφλεκτα υγρά, ατμούς ή σκόνη που ενδέχεται να προκαλέσουν ανάφλεξη. Αν υπάρχει κάτι από τα παραπάνω, μην εργαστείτε στον συγκεκριμένο χώρο έως ότου εντοπιστούν οι πηγές και διορθωθεί το πρόβλημα. Η κάμερα επιθεώρησης micro CA-150 δεν είναι αντιεκρηκτικού τύπου και μπορεί να προκαλέσει σπινθήρες.

4. Καθαρό, επίπεδο, σταθερό, στεγνό σημείο για τον χειριοτή. Μη χρησιμοποιείτε την κάμερα επιθεώρησης ενώ στέκεστε σε νερό.

5. Εξετάστε την περιοχή ή τον χώρο που πρόκειται να επιθεωρήσετε και αποφασίστε εάν η κάμερα επιθεώρησης micro CA-150 είναι ο σωστός εξοπλισμός για τη συγκεκριμένη εργασία.

6. Ορίστε τα σημεία πρόσβασης στον χώρο. Το ελάχιστο άνοιγμα μέσω του οποίου μπορεί να περάσει η κεφαλή 3/4" (19 mm) της κάμερας έχει διάμετρο περίπου 17 mm.

7. Ορίστε την απόσταση στην περιοχή που πρόκειται να επιθεωρήσετε. Μπορούν να προστεθούν επεκτάσεις στην κάμερα ώστε να επιτυγχάνεται εμβέλεια έως και 30' (9 m).
8. Εντοπίστε εάν υπάρχουν εμπόδια τα οποία απαιτούν πολύ περιορισμένη περιστροφή του καλωδίου. Το καλώδιο της κάμερας επιθεώρησης μπορεί να κατέβει σε ακτίνα έως 2" (50mm) χωρίς να υποστεί ζημιά.

- Εντοπίστε εάν παρέχεται ηλεκτροδότηση στην περιοχή που πρόκειται να επιθεωρήσετε. Εάν υπάρχει, θα πρέπει να κλείσετε την παροχή ρεύματος στην περιοχή ώστε να μειωθεί ο κίνδυνος ηλεκτροπληξίας. Χρησιμοποιήστε τις κατάλληλες διαδικασίες φραγής ώστε να αποφευχθεί η επανέναρξη της παροχής ρεύματος κατά τη διάρκεια της επιθεώρησης.

- Εντοπίστε εάν θα συναντήσετε οποιοδήποτε υγρό κατά τη διάρκεια της επιθεώρησης. Το καλώδιο και η κεφαλή της συσκευής απεικόνισης είναι αδιάβροχα σε βάθος έως 10' (3m). Σε μεγαλύτερο βάθος μπορεί να προκληθεί διαρροή στο καλώδιο και τη συσκευή απεικόνισης και να προκληθεί ηλεκτροπληξία ή βλάβη του εξοπλισμού. Η μονάδα προβολής χειρός δεν είναι αδιάβροχη και δεν θα πρέπει να εκτίθεται σε υγρά περιβάλλοντα.

- Εντοπίστε εάν υπάρχουν χημικά, ιδιαίτερα στην περίπτωση των αποχετευτικών αγωγών. Είναι σημαντικό να κατανοήσετε τα ειδικά μέτρα ασφαλείας που απαιτούνται για εργασία παρουσία χημικών. Επικοινωνήστε με τον κατασκευαστή του χημικού για τις απαιτούμενες πληροφορίες. Τα χημικά μπορεί να καταστρέψουν ή να υποβαθμίσουν τη λειτουργία της κάμερας επιθεώρησης.

- Μετρήστε τη θερμοκρασία της περιοχής και εντοπίστε τυχόν αντικείμενα στην περιοχή. Η θερμοκρασία λειτουργίας της κάμερας επιθεώρησης είναι μεταξύ 32 και 122 βαθμοί F (0°C - 50°C). Η χρήση της σε περιοχές που η θερμοκρασία είναι εκτός αυτού του εύρους ή η επαφή της με θερμότερα ή ψυχρότερα εξαρτήματα θα μπορούσε να προκαλέσει ζημιά στην κάμερα.

- Εντοπίστε εάν βρίσκονται κινούμενα μέρη στην περιοχή που πρόκειται να επιθεωρήσετε. Εάν βρίσκονται, τα εν λόγω μέρη θα πρέπει να απενεργοποιηθούν ώστε να αποφευχθεί η μετακίνησή τους κατά τη διάρκεια της επιθεώρησης προκειμένου να μειωθεί ο κίνδυνος εμπλοκής. Χρησιμοποιήστε τις κατάλληλες διαδικασίες φραγής ώστε να εμποδίσετε την κίνηση των μερών κατά τη διάρκεια της επιθεώρησης.

Εάν η κάμερα επιθεώρησης micro CA-150 δεν είναι ο κατάλληλος εξοπλισμός για τη συγκεκριμένη εργασία, διατίθεται άλλος εξοπλισμός επιθεώρησης από τη RIDGID. Για πλήρη κατάλογο προϊόντων RIDGID, ανατρέξτε στον κατάλογο RIDGID, online στη διεύθυνση www.RIDGID.com.

1. Βεβαιωθείτε ότι η κάμερα επιθεώρησης micro CA-150 έχει ελεγχθεί δεόντως πριν από κάθε χρήση.
2. Προσαρτήστε τα σωστά βοηθητικά εξαρτήματα για την εφαρμογή.

Οδηγίες λειτουργίας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Να φοράτε πάντα ειδικά προστατευτικά γυαλιά για να προστατεύετε τα μάτια σας από ακαθαρσίες και άλλα ξένα αντικείμενα.

Ακολουθήστε τις οδηγίες λειτουργίας για να μειώσετε τον κίνδυνο τραυματισμού από ηλεκτροπληξία, εμπλοκή ή άλλα αίτια.

1. Βεβαιωθείτε ότι η κάμερα επιθεώρησης και ο χώρος εργασίας έχουν προετοιμαστεί σωστά και ότι δεν υπάρχουν παρευρισκόμενοι και άλλοι περισπασμοί στον χώρο εργασίας.

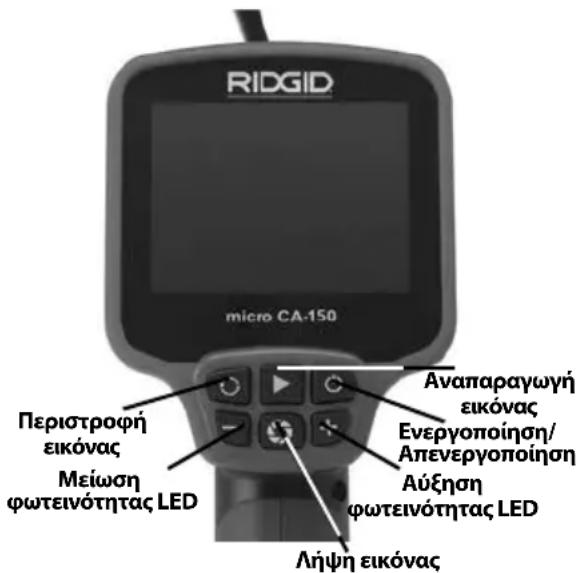

RIDGID micro CA-150 Περιστροφή εικόνας Μείωση φωτεινότητας LED Αναπαραγωγή εικόνας Ενεργοποίηση/ Απενεργοποίηση Αύξηση φωτεινότητας LED Λήψη εικόνας

Εικόνα 8 - Κουμπιά ελέγχου

1. Ενεργοποίηση: Πατήστε και κρατήστε πατημένο το κουμπί για 2 δευτερόλεπτα. Θα εμφανιστεί μια οθόνη εκκίνησης. Μόλις η κάμερα είναι έτοιμη, α εμφανιστεί η προεπισκόπηση.
   Αν η οθόνη δεν ανοίξει, απαιτείται είτε αλλαγή των μπαταριών, είτε σέρβις της μονάδας.
2. Προδιαμόρφωση του καλωδίου: Εάν χρειάζεται για την περιοχή που πρόκειται να επιθεωρήσετε, προδιαμορφώστε το καλώδιο. Μην επιχειρήσετε να κάμψετε το καλώδιο με ακτίνα μικρότερη από 2" (50 mm), γιατί θα προκληθεί ζημιά στο καλώδιο.
3. Ρύθμιση φωτεινότητας LED: Ενεργοποιήστε τις LED. Η κεφαλή τη συσκευής απεικόνισης διαθέτει τέσσερις λευκές LED που διευκολύνουν την επιθεώρηση. Χρησιμοποιήστε τα κουμπιά + και – για να ανάψετε τις LED και να ρυθμίσετε τη φωτεινότητά τους.

4. Επιθεώρηση: Εισαγάγετε την κεφαλή της συσκευής απεικόνισης και το καλώδιο στο χώρο που θέλετε να επιθεωρήσετε. Μην χρησιμοποιείτε την κεφαλή ή το καλώδιο για τίποτε άλλο εκτός από εργασίες επιθεώρησης. Μην χρησιμοποιείτε την κεφαλή της συσκευής απεικόνισης και το καλώδιο για να αποφράξετε μία δίοδο. Μην επιχειρήσετε να περάσετε την κεφαλή της συσκευής απεικόνισης και το καλώδιο μέσα από στενές γωνίες ή στενούς χώρους. Τέτοιου είδους χρήση ενδέχεται να προκαλέσει ζημιά στη συσκευή και στην περιοχή που πρόκειται να επιθεωρήσετε.

5. Λήψη εικόνας: Κατά την επιθεώρηση, πατήστε αυτό το κουμπί για να εγ γράψετε μια εικόνα στην εσωτερική μνήμη. Μπορούν να ληφθούν έως και 20 εικόνες από την εσωτερική μνήμη της ΒΑ-150. Άπαξ και ληφθούν οι 20 εικόνες, οι επόμενες λήψεις εικόνας θα διαγράψουν τις υπάρχουσες εικόνες της μνήμης, ξεκινώντας από την πρώτη.

6. Αναπαραγωγή εικόνας: Εάν πατήσετε αυτό το κουμπί θα εμφανιστεί η πιο πρόσφατη λήψη εικόνας στην εσωτερική μνήμη. Πατήστε ξανά αυτό το κουμπί ή τα κουμπιά + και – για να πλοηγηθείτε στις αποθηκευμένες εικόνες. Πατήστε τη λήψη εικόνας για να επιστρέψετε στην προεπιοκόπηση.
7. Διαγραφή εικόνας: Για να διαγράψετε την εικόνα που εμφανίζεται στην οθόνη, κρατήστε πατημένο το κουμπί αναπαραγωγής εικόνας για 3 δευτερόλεπτα. Συνεχίστε να κρατάτε πατημένο το κουμπί αναπαραγωγής εικόνας για να διαγράψετε τις επόμενες εικόνες, εάν το επιθυμείτε.
8. Περιστροφή εικόνας: Εάν χρειαστεί, μπορείτε να περιστρέψετε την εικόνα που εμφανίζεται στην οθόνη κατά 180 μοίρες, πατώντας το κουμπί περιστροφής εικόνας.
9. Απενεργοποίηση: Μόλις ολοκληρωθεί η επιθεώρηση, αποσύρετε προσεκτικά τη συσκευή απεικόνισης και το καλώδιο από την περιοχή επιθεώρησης. Πατήστε και κρατήστε πατημένο το κουμπί λει- τουργίας για 1 δευτερόλεπτο για να απε- νεργοποιήσετε τη συσκευή. Η συσκευή θα απενεργοποιηθεί αυτόματα 30 λεπτά από την τελευταία φορά που πατήθηκε κάποιο κουμπί ή εάν οι μπαταρίες είναι σχεδόν αποφορτισμένες.

Παρατήρηση

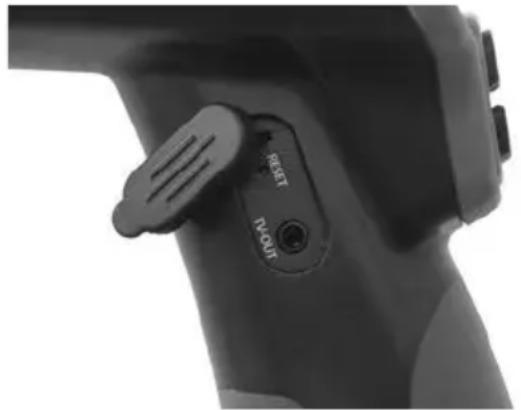

Η κάμερα επιθεώρησης micro CA-150 μπορεί να συνδεθεί σε οθόνη τηλεόρασης ή άλλο μόνιτορ για παρατήρηση από απόσταση ή εγγραφή μέσω του καλωδίου RCA που παρέχεται μαζί με τη συσκευή. Ανοίξτε το ελαστικό κάλυμμα στο πλάι της λαβής και εισαγάγετε το καλώδιο RCA στην υποδοχή jack TV-OUT.

Εισαγάγετε το άλλο άκρο στην υποδοχή jack Video In της τηλεόρασης ή του μόνιτορ. Ενδέχεται να χρειαστεί να ρυθμίσετε την τηλεόραση ή το μόνιτορ στο κατάλληλο σήμα εισόδου, ώστε να είναι εφικτή η παρατήρηση.

Εικόνα 9 - Jack TV-OUT/Κουμπί επανεκκίνησης (Reset)

Συντήρηση

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αφαιρέστε τις μπαταρίες πριν από τον κα- θαρισμό.

Καθαρισμός

• Πάντοτε να καθαρίζετε την κεφαλή της συσκευής απεικόνισης και το καλώδιο μετά τη χρήση με μαλακό σαπούνι ή ήπιο καθαριστικό.
• Καθαρίστε απαλά την οθόνη LCD με ένα καθαρό, στεγνό πανάκι. Μην τρίβετε με υπερβολική δύναμη την οθόνη LCD.
• Χρησιμοποιήστε μόνο βαμβάκι εμποτισμένο με οινόπνευμα για τον καθαρισμό των συνδέσεων του καλωδίου.
• Σκουπίστε τη μονάδα προβολής χειρός με ένα καθαρό, στεγνό πανάκι.

Επανεκκίνηση

Εάν η συσκευή απενεργοποιηθεί και δεν λει- τουργεί, πατήστε το κουμπί Reset (Επανεκκί- νηση). (Βλ. Εικόνα 9.) Μετά την επανεκκίνηση η συσκευή ενδέχεται να επανέλθει σε κανονι- κή λειτουργία.

Βοηθητικά εξαρτήματα

ПРОЕІДОПОІНЗН

Προκειμένου να μειωθεί ο κίνδυνος σοβαρού τραυματισμού, χρησιμοποιήστε μόνο τα εξαρτήματα που είναι ειδικά σχεδιασμένα και συνιστώνται για χρήση με την κάμερα επιθεώρησης micro CA-150 της RIDGID, όπως αυτά που αναφέρονται παρακάτω. Άλλα εξαρτήματα κατάλληλα για χρήση με άλλα εργαλεία μπορεί να καταστούν επικίνδυνα όταν χρησιμοποιούνται με την κάμερα επιθεώρησης micro CA-150.

Κάμερα επιθεώρησης micro CA-150 Βοηθητικά εξαρτήματα*

Αρ.καταλόγου	Περιγραφή
31128 Καλώδιο επέκτασης 90 εκ. (3')
31133 Καλώδιο επέκτασης 180 εκ. (6')
37103 Κεφαλή συσκευής απεικόνισηςκαι καλώδιο - 17 χιλ.

(*Ο κατάλογος ενδέχεται να αλλάξει.)

Αποθήκευση

Η κάμερα επιθεώρησης micro CA-150 της RIDGID πρέπει να φυλάσσεται σε ξηρό χώρο με θερμοκρασία μεταξύ -20°C και 60°C.

Φυλάξτε τη συσκευή σε κλειδωμένο χώρο, όπου δεν έχουν πρόσβαση παιδιά και άτομα μη εξοικειωμένα με τη χρήση της κάμερας επιθεώρησης micro CA-150.

Αφαιρέστε τις μπαταρίες πριν φυλάξετε τη συσκευή για μεγάλο χρονικό διάστημα ή πριν από αποστολή, για να αποφύγετε τη διαρροή των μπαταριών.

Σέρβις και επισκευή

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το ακατάλληλο σέρβις ή επισκευή μπορεί να καταστήσει την κάμερα επιθεώρησης micro CA-150 της RIDGID μη ασφαλή για λειτουργία.

Το σέρβις και η επισκευή της κάμερας επιθε- ώρησης micro CA-150 πρέπει να πραγματο- ποιούνται από ανεξάρτητο εξουσιοδοτημέ- νο κέντρο σέρβις της RIDGID.

Για πληροφορίες σχετικά με το πλησιέστερο ανεξάρτητο εξουσιοδοτημένο κέντρο σέρβις της RIDGID στην περιοχή σας ή για απορίες σχετικά με το σέρβις ή τις επισκευές:

- Επικοινωνήστε με τον τοπικό διανομέα RIDGID.

- Επισκεφθείτε τον δικτυακό τόπο www.RIDGID.com για να βρείτε το σημείο επικοινωνίας RIDGID στην περιοχή σας.

- Επικοινωνήστε με το τμήμα τεχνικής υπο- στήριξης της Ridge Tool στην ηλεκτρονική διεύθυνση [e-mail] ή, για ΗΠΑ και Καναδά, καλέστε στο [phone].

Απόρριψη

Ορισμένα εξαρτήματα της κάμερας επιθεώρησης micro CA-150 της RIDGID περιέχουν πολύτιμα υλικά και μπορούν να ανακυκλωθούν. Εταιρείες ανακύκλωσης υπάρχουν και κατά τόπους. Απορρίψτε τα εξαρτήματα σύμφωνα με όλους τους ισχύοντες κανονισμούς. Επικοινωνήστε με την υπηρεσία διαχείρισης απορριμμάτων της περιοχής σας για περισσότερες πληροφορίες.

Για χώρες της ΕΚ: Μην απορρίπτε- τε τον ηλεκτρικό εξοπλισμό μαζί με τα οικιακά απορρίμματα!

Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΚ για τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξο- πλισμού και την ενσωμάτωσή της στην τοπική νομοθεσία των χωρών, ο ηλεκτρικός εξοπλισμός που δεν μπορεί πλέον να χρησιμοποιηθεί πρέπει να συλλέγεται ξεχωριστά και να απορρίπτεται με τρόπο φιλικό προς το περιβάλλον.

Απόρριψη μπαταριών

Για χώρες της ΕΚ: Ελαττωματικές ή χρησιμο- ποιημένες μπαταρίες πρέπει να ανακυκλώνο- νται σύμφωνα με την οδηγία 2012/19/ΕΟΚ.

Επίλυση προβλημάτων

ΣΥΜΠΤΩΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΕΠΙΛΥΣΗ
Η οθόνη ανάβει, αλλά δεν εμφανίζει εικόνα.	Χαλαρές συνδέσεις καλωδίων. Ελέγξτε τις συνδέσεις των καλωδίων και καθαρίστε τις εάν απαιτείται. Επανασυνδέστε τα καλώδια.
	Η συσκευή απεικόνισης έχει σπάσει.	Αντικαταστήστε τη συσκευή απεικόνισης.
Οι λυχνίες LED στην κεφαλή της συσκευής απεικόνισης έχουν ρυθμιστεί στη μέγιστη φωτεινότητα, η προβολή εναλλάσσεται μεταξύ μαύρου και λευκού, η έγχρωμη προβολή απενεργοποιείται μετά από λίγο.	Χαμηλή μπαταρία. Αντικαταστήστε τις μπαταρίες.
Η μονάδα δεν ανάβει. Αποφορτισμένες μπαταρίες. Αντικαταστήστε τις μπαταρίες.
	Η μονάδα χρειάζεται επανεκκίνηση.	Επανεκκινήστε τη μονάδα. Βλ. την ενότητα “Συντήρηση”.

micro CA-150 kamera za pregled

Δήλωση συμμόρφωσης CE

Η παρούσα συσκευή συμμορφώνεται με την Οδηγία 2004/108/ΕΚ του Ευρωπαϊκού Συμβουλίου περί Ηλεκτρομαγνητικής Συμβατότητας σύμφωνα με τα παρακάτω πρότυπα: EN 61326-1:2006, EN 61326-2-1:2006.

CE sukladnost

Ovaj instrument sukladan je dokumentu 'European Council Electromagnetic Compatibility Directive' uz primjenu slijedećih normi: EN 61326-1:2006, EN 61326-2-1:2006.

Oznaka skladnosti CE
