KÄYTTÖOHJE micro CA-150 RIDGID

Lue tämä käyttöohje huolellisesti ennen tämän työkalun käyttöä. Jos käyttöohjeen sisältö ymmärretään väärin tai sitä ei noudateta, seuraukse- na voi olla sähköisku, tulipalo ja/tai vakava loukkaantuminen.

micro CA-150 Tutkimuskamera
Merkitse sarjanumero alla olevaan tilaan ja säilytä tyyppikilvessä näkyvä tuotteen sarjanumero.
Sarja nro.

Sisällysluettelo

Turvallisuussymbolit 121

Yleisiä turvallisuustietoja....121

Työalueen turvalliwsuus 121

Sähköturvallisuus....121

Henkilökohtainen turvallisuus....121

Laitteen käyttö ja huolto....122

Huolto....122

Erityisiä turvallisuustietoja 122

micro CA-150 -tutkimuskameran turvallisuus....122

Kuvaus, tekniset tiedot ja vakiovarusteet....123

Kuvaus....123

Vakiovarusteet 123

Tekniset tiedot....123

Säätimet....124

FCC-lausunto 124

Sähkömagneettinen yhteensopivuus (EMC)....124

Työkalun kokoaminen 124

Paristojen vaihto/asennus....124

Kuvapään kaapelin tai jatkokaapelien asennus 125

Lisävarusteen asennus....125

Käyttöä edeltävä tarkastus 125

Työkalun ja työskentelyalueen määrittäminen 126

Käyttöohjeet....127

Katselu....128

Kunnossapito....128

Puhdistus....128

Nollaustoiminto....128

Lisävarusteet....128

Säilytys 128

Huolto ja korjaus....128

Hävittäminen 129

Pariston hävittäminen 129

Vianmääritys 129

Elinikäinen takuu......Takakansi

* Alkuperäisten ohjeiden käännös

Turvallisuussymbolit

Tässä käyttöohjeessa ja tuotteessa annetaan tärkeitä turvallisuustietoja käyttämällä turvallisuussymboleja ja signaalisanoja. Tässä osiossa kuvataan nämä huomiosanat ja symbolit.

Tämä on turvallisuusasiasta varoittava symboli. Sitä käytetään varoittamaan vaaroista, joista voi olla seurauksena henkilövahinko. Noudata symbolin perässä annettuja turvallisuusohjeita, jotta vältät mahdollisen loukkaantumisen tai kuoleman.

VAARA

VAARA tarkoittaa vaarallista tilannetta, josta on seurauksena kuolema tai vakava loukkaantuminen, ellei sitä vältetä.

VAROITUS

VAROITUS tarkoittaa vaarallista tilannetta, josta voi olla seurauksena kuolema tai vakava loukkaantuminen, ellei sitä vältetä.

VARO

VARO tarkoittaa vaarallista tilannetta, josta voi olla seurauksena lievä tai kohtuullinen loukkaantuminen, ellei sitä vältetä.

HUOMAUTUS

HUOMAUTUS tarkoittaa tietoja, jotka koskevat omaisuusvahinkojen välttämistä.

Tämä symboli tarkoittaa, että käyttäjän käsikirja on luettava huolellisesti ennen laitteen käyttämistä. Käyttöohje sisältää tärkeitä tietoja laitteen turvallisesta ja oikeaoppisesta käytöstä.

Tämä symboli tarkoittaa, että tätä laitetta käytettäessä on aina käytettävä sivusuojuksilla varustettuja turvalaseja tai suojalaseja silmävaurioiden välttämiseksi.

Tämä symboli tarkoittaa, että kädet, sormet tai muut kehon osat voivat tarttua tai kääriytyä hammaspyöriin tai muihin liikkuviin osiin.

Tämä symboli tarkoittaa sähköiskun vaaraa.

Yleisiä turvallisuustietoja

VAROITUS

Lue kaikki varoitukset ja ohjeet. Varoitus- ten ja ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen.

SÄILYTÄ NÄMÄ OHJEET!

Työalueen turvalliwsuus

• Pidä työalue siistinä ja hyvin valaistuna. Epäsiisti tai pimeä työalue altistaa onnettomuuksille.
• Älä käytä laitetta räjähdysvaarallisissa tiloissa, kuten tiloissa, joissa on syttyviä nesteitä, kaasuja tai pölyä. Laitteesta voi syntyä kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
• Älä käytä laitetta lasten tai sivullisten läheisyydessä. Häiriötekijät saattavat johtaa hallinnan menettämiseen.

Sähköturvallisuus

• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos käyttäjän keho on maadoitettu.
• Älä altista laitetta sateelle tai märille olosuhteille. Veden pääsy laitteeseen lisää sähköiskun vaaraa.

Henkilökohtainen turvallisuus

• Ole valppaana, keskity tehtävääsi ja käytä tervettä järkeä laitteen käytön aikana. Älä käytä laitetta väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkellinen tarkkaavaisuuden herpaantuminen laitetta käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
• Älä kurottele. Pidä jalkasi tukevalla alustalla ja pysy tasapainossa. Näin voit parantaa sähkötyökalun hallintaa yllättävissä tilanteissa.

- Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomilla pohjilla varustettujen turvakenki-en, suojakypärän ja kuulonsuojaimien käyttö vähentää loukkaantumisvaaraa.

Laitteen käyttö ja huolto

• Älä pakota laitetta. Käytä käyttökohteeseesi soveltuvaa laitetta. Laite toimii tehokkaammin ja turvallisemmin, jos käytät sitä sille tarkoitetulla pyörimisno-peudella.
• Älä käytä laitetta, jos sitä ei voida käynnistää ja pysäyttää katkaisimella. Jos sähkötyökalua ei voi hallita kytkimellä, se on vaarallinen. Tällöin se on korjattava.
• Poista patterit laitteesta ennen säätöjen tekemistä, lisävarusteiden vaihtamista tai varastointia. Nämä turvatoimet pienentävät loukkaantumisvaaraa.
• Kun laitetta ei käytetä, säilytä sitä lasten ulottumattomissa äläkä salli laitetta tai näitä ohjeita tuntemattomien henkilöiden käyttää laitetta. Laite voi olla vaarallinen tottumattomien käyttäjien käsissä.
• Huolla laite. Tarkista kulmavirheet ja liikkuvien osien kiinnitys, puuttuvat osat, osien eheys ja muut laitteen käyttöön vaikuttavat asiat. Vaurioitunut laite on korjattava ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista laitteista.
• Käytä laitetta ja lisävarusteita näiden ohjeiden mukaisesti ja ota huomioon työolosuhteet ja suoritettava työ. Laitteen käyttö muuhun kuin sille aiottuun tarkoitukseen saattaa johtaa vaaratilanteeseen.
• Käytä vain lisävarusteita, joita valmistaja suosittelee käytettäviksi laitteen kanssa. Tietylle laitteelle sopivat lisävarusteet saattavat olla vaarallisia, jos niitä käytetään jossain muussa laitteessa.
• Pidä kahvat kuivina ja puhtaina. Pyyhi pois öljy ja rasva. Näin laitteen hallitta-vuus paranee.

Huolto

- Anna pätevän korjaajan huoltaa laite käyttäen ainoastaan identtisiä varaosia. Tämä varmistaa työkalun turvallisuuden.

Erityisiä turvallisuustietoja

VAROITUS

Tämä jakso sisältää tärkeitä, nimen omaan tutkimuskameraan liittyviä turvallisuusohjeita.

Lue nämä turvallisuustiedot huolellisesti ennen micro CA-150 -tutkimuskameran käyttöä pienentääksesi sähköiskun tai muun vakavan loukkaantumisen vaaraa.

SÄILYTÄ NÄMÄ OHJEET!

Käsikirjan pidike toimitetaan micro CA-150 -tutkimuskameran kantolaukussa, jotta kä- sikirja pysyisi työkalun mukana ja käyttäjän olisi helppo löytää se.

micro CA-150 -tutkimuskameran turvallisuus

• micro CA-150 -kuvapää ja kaapeli ovat vedenpitäviä 10' syvyyteen saakka. Kädessä pidettävä näyttöyksikkö ei ole vedenpitävä. Älä altista näyttöyksikköä vedelle tai sateelle. Vesi ja sade lisäävät sähköiskun vaaraa.
• Älä sijoita micro CA-150 -tutkimuskameraa mihinkään, missä voi esiintyä sähköistä jännitettä. Tämä lisää sähköiskun vaaraa.
• Älä sijoita micro CA-150 -tutkimuskameraa mihinkään, missä voi olla liikkuvia osia. Tämä lisää tarttumisesta johtuvien tapaturmien vaaraa.
• Älä käytä tätä laitetta millään tavalla henkilökohtaisiin tutkimuksiin tai lääketieteellisiin tarkoituksiin. Tämä ei ole lääketieteellinen laite. Tämä voi aiheuttaa henkilövahingon.

• Käytä aina asianmukaisia henkilökohtaisia suojavarusteita käsitellessäsi ja käyttäessäsi micro CA-150 -tutkimuskameraa. Viemärit ja muut alueet voivat sisältää kemikaaleja, bakteereja ja muita aineita, jotka voivat olla myrkyllisiä tai aiheuttaa infektioita, palovammoja tai muita ongelmia. Asianmukaisiin henkilökohtaisiin suojavarusteisiin sisältyvät aina suojalasit ja käsineet, minkä lisäksi niihin voi sisältyä lateksi- tai kumikäsineitä, kasvosuojaimia, suojalaseja, suojavaatteita, hengityssuojaimia ja turvajalkineita.

• Noudata hyvää hygieniaa. Pese kädet ja muut viemärin sisällölle altistuneet kehon osat kuumalla saippuavedellä käsiteltyäsi tai käytettyäsi micro CA-150 -tutkimuskameraa viemärien ja muiden mahdollisesti kemikaaleja tai bakteereja sisältävien alueiden tutkimiseen. Älä syö tai tupakoi käyttäessäsi tai käsitellessäsi micro CA-150 -tutkimuskameraa. Tämä ehkäisee myrkyllisistä tai tulehduksia aiheuttavista aineista johtuvaa saastumista.

• Älä käytä micro CA-150 -tutkimuskameraa, jos käyttäjä tai laite on vedessä. Sähkölaitteen käyttö vedessä lisää sähköiskun vaaraa.

CE-vaatimustenmukaisuusvakuutus (890-011-320.10) toimitetaan pyydettäessä käyttöohjeen mukana erillisenä vihkosena.

Jos sinulla on kysyttävää tästä RIDGID® -tuotteesta:

• Ota yhteys paikalliseen RIDGID-jälleen-myyjään.
• Etsi paikallinen RIDGID-edustaja osoitteesta www.RIDGID.com.
  – Ridge Tool tekniseen palveluosastoon saa yhteyden lähettämällä sähköpostia osoitteeseen [e-mail] tai soittamalla Yhdysvalloissa ja Kanadassa numeroon [phone].

Kuvaus, tekniset tiedot ja vakiovarusteet

Kuvaus

micro CA-150 -tutkimuskamera näyttää livevärivideon kuvausanturilta käyttäen valonlähdettä, joka on kytketty 3' joustavaan kaapeliin. Sitä voidaan käyttää ahtaiden kohteiden tutkimiseen ja reaaliaikaisen videon heijastamiseen värilliselle LCD-näytölle. Sen mukana toimitetaan yleiskäyttöön tarkoitettu 11/16" (17mm) kamerapää.

Tekniset tiedot

Näyttö.... 3,5" väri-LCD (tarkkuus 320 x 240)

Valaistus.... 4 säädettävää lediä

Kaapelin pituus.... 3' (1 m) (30' (9 m) valinnaisilla jatkoilla) vedenpitävyys 10' (3 m) (IP67)

Kamerapää.... 11/16" (17 mm)

Videolähtö.... RCA (sisältää 3' kaapelin)

TV-lähtö.... PAL/NTSC

Käyttölämpötila.... 0°C \~ 50°C

Säilytyslämpötila....-20°C \~ 60°C

Säilytyskosteus.... 15% \~ 85% RH

Syväterävyys (DOF)...... 10 mm\~ • (ääretön)

Sisäinen muisti.... Tallenna jopa 20 kuvaa

Virtalähde.... 4 x AA-paristoa, alkali tai ladattava

Lisävarusteet...... Koukku, magneetti, peili

Paino (työkalu ja akut) ..... 0,77 kg (1.7 lbs)

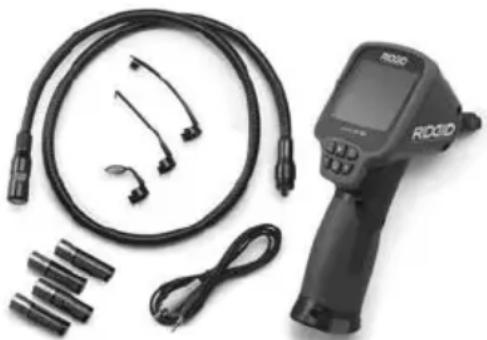

Vakiovarusteet

micro CA-150 -tutkimuskameran mukana toimitetaan seuraavat varusteet:

• micro CA-150
  • 17 mm kuvapää
  • 3' RCA-kaapeli
• Koukku, magneetti, peili Varusteet
• Paristot 4 x AA

Kuva 1 - micro CA-150

Säätimet

RIDGID micro CA-150 Kuvian kääntö Ledien kirkkauden vähennys Kuvien toistaminen Virta Ledien kirkkauden lisäys Kuvien ottaminen

Kuva 2 - Säätimet

FCC-lausunto

Tämä laite on testattu ja todettu B-luokan digitaalisille laitteille asetettujen rajoitusten mukaiseksi FCC:n sääntöjen osan 15 vaatimusten mukaisesti. Näillä rajoituksilla pyritään takaamaan kohtuullinen suoja haitallisilta häiriöiltä asuinympäristöön tehdyissä asennuksissa.

Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestinnälle.

On kuitenkin mahdotonta taata, ettei häiriöitä esiintyisi tietyssä kokoonpanossa.

Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiolähetysten vastaanotolle, mikä voidaan todeta kytkemällä laite pois päältä ja takaisin päälle, käyttäjää kehotetaan yrittämään häiriön korjaamista yhdellä tai useammalla seuraavista keinoista:

• Suuntaa vastaanottoantenni uudelleen tai siirrä sitä.
• Siirrä laite ja vastaanotin kauemmas toisistaan.
• Pyydä apua jälleenmyyjältä tai kokeneelta radio-/TV-asentajalta.

Sähkömagneettinen yhteensopivuus (EMC)

Sähkömagneettinen yhteensopivuus tarkoittaa tuotteen kykyä toimia tasaisesti ympäristössä, jossa esiintyy sähkömagneettista säteilyä ja sähköstaattisia purkauksia, sekä aiheuttamatta sähkömagneettista häiriötä muille laitteille.

HUOMAUTUS RIDGID micro CA-150 -tutkimuskamera on kaikkien sovellettavien EMC-standardien mukainen. Mahdollisuutta sen aiheuttamasta häiriöstä muille laitteille ei kuitenkaan voida sulkea pois.

Työkalun kokoaminen

VAROITUS

Vakavan loukkaantumisen riskin pienentämiseksi käytön aikana tulee noudattaa näitä asianmukaista asennusta koskevia ohjeita.

Paristojen vaihto/asennus

micro CA-150 toimitetaan ilman asennettuja paristoja. Poista paristot ennen laitteen pitkäaikaista varastointia, jotta ne eivät vuotaisi.

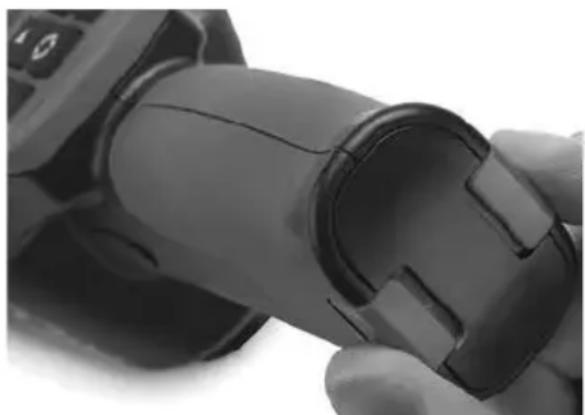

1. Purista paristopidikkeitä (ks. kuva 3) ja irrota paristokotelo micro CA-150 -tutkimuskamerasta (ks. kuva 4). Poista paris-tot tarvittaessa.

Kuva 3 - Paristokotelon kansi

1. Asenna neljä uutta AA-paristoa (LR6) oikeinpäin paristokotelossa olevien napaisuusmerkintöjen mukaisesti. Vaihda aina koko sarja kerralla estääksesi paristojen vuotamisen.
2. Purista pidikkeitä ja työnnä paristokotelio tiukasti paikalleen tutkimuskameraan. Pidin saattaa mennä vain puoliväliin. Älä paina väkisin. Varmista, että se on kunnolla kiinni.

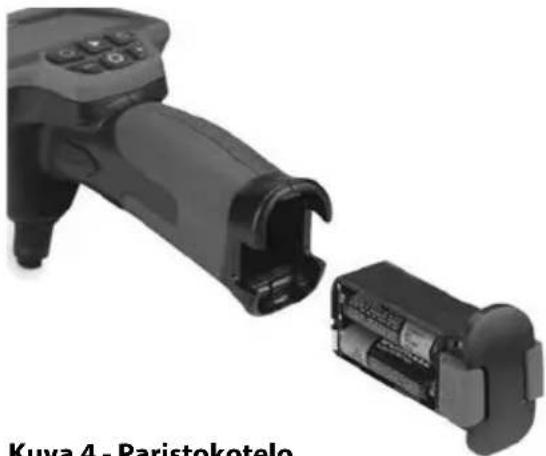

Kuva 4 - Paristokotelo

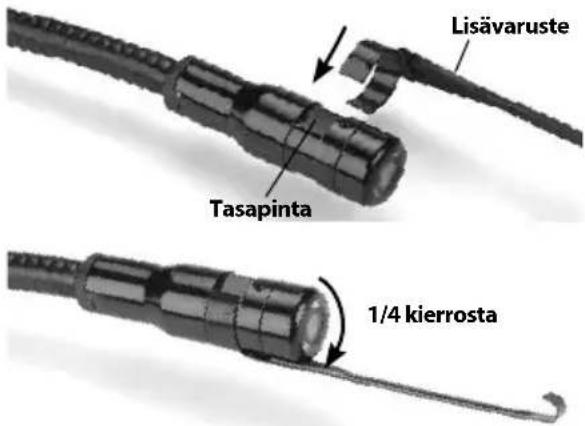

Lisävaruste Tasapinta 1/4 kierrosta

Kuva 6 - Lisävarusteen asentaminen

Kuvapään kaapelin tai jatkokaapelien asennus

micro CA-150 -tutkimuskameran käyttöä varten kuvapään kaapeli on kytkettävä kädessä pidettävään näyttöön. Varmista kytkettäessä kaapelia kädessä pidettävään näyttöön, että kiila ja reikä (kuva 5) ovat kunnolla kohdakkain. Kun ne ovat kohdakkain, kiristä sormin pyälletty nuppi kytkennän pitämiseksi pai-kallaan.

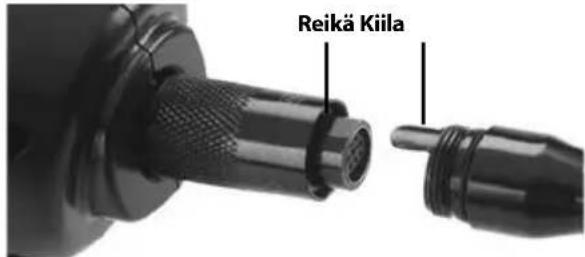

Reikä Kiila

Kuva 5 - Kaapelikytkennät

3' ja 6' jatkokaapeleita on saatavana kaapelin pidentämiseksi aina 30' pituuteen asti. Asenna jatkokaapeli irrottamalla ensin kamerapään kaapeli näytöstä löysäämällä pyälletty nuppi. Kytke jatkokaapeli kädessä pidettävään laitteeseen edellä kuvatulla tavalla (kuva 5). Kytke kamerapään kaapelin avainpää jatkokaapelin uralliseen päähän ja kiristä pyälletty nuppi sormin kytkennän pitämiseksi paikallaan.

Lisävarusteen asennus

Kaikki mukana tulevat kolme lisävarustetta (peili, koukku ja magneetti) (kuva 1) kiinnitetään kuvapäähän samalla tavalla.

Tee kytkentä pitämällä kuvapäätä kuten kuvassa 6. Vedä lisävarusteen puoliympyrän muotoinen pää kuvapään tasaisten pintojen yli kuten kuvassa 6. Kierrä lisävarustetta sitten 1/4 kierrosta, niin että lisävarusteen pitkä varsi työntyy ulos kuvan 6 mukaisesti.

Käyttöä edeltävä tarkastus

VAROITUS

Tarkista tutkimuskamera ennen jokaista käyttökertaa ja korjaa mahdolliset ongelmat pienentääksesi sähköiskusta ja muista syistä johtuvien vakavien tapaturmien vaaraa ja estääksesi työkalun vaurioitumisen.

1. Varmista, että laite on pois päältä.
2. Irrota paristopidike ja tarkista se ja paristot vaurioiden varalta. Vaihda paristot tarvittaessa. Älä käytä tutkimuskameraa, jos paristot ovat viallisia.
3. Puhdista laite öljystä, rasvasta ja liasta. Tämä helpottaa tutkimusta ja auttaa estämään työkalun luistamisen otteesta.
4. Tarkasta, ettei micro CA-150 -tutkimus-kamerassa ole rikkoutuneita, kuluneita, puuttuvia, väärin kohdistettuja tai juuttuneita osia tai muita normaalin, turvallisen käytön estäviä vikoja.
5. Tarkista, onko kamerapään linssiin tiivistynyt kosteutta. Jotta laite ei vaurioituisi, älä käytä kameraa, jos linssin sisään muodostuu kosteutta. Anna veden höyrystyä ennen käyttöä.

6. Tarkista kaapeli koko pituudelta murtumien tai vaurioiden varalta. Vaurioitunut kaapeli voi päästää vettä laitteen sisään ja lisätä sähköiskun vaaraa.

7. Varmista, että kädessä pidettävän laitteen, jatkokaapelien ja kuvauslaitteen kaapelin väliset liitännät ovat tiukat. Kaikki liitännät on tehtävä oikein, jotta kaapeli olisi vesitiivis. Varmista, että laite on koottu oikein.

8. Tarkista, että varoitustarra on paikallaan, lujasti kiinni ja luettavassa kunnossa.

SZQC7500021002 RIDGID Ridge Tool Company Elyria, OH USA Made in China RIDGID.com micro CA-150 4 x AA 1.5V Batteries CE

Kuva 7 - Varoitustarra

1. Jos tarkastuksessa havaitaan puutteita, älä käytä tutkimuskameraa, ennen kuin se on asianmukaisesti huollettu.
2. Asenna paristopidike kuivin käsin takaisin ja varmista, että se on kunnolla paikallaan.
3. Pidä virtapainiketta painettuna 2 sekunnin ajan. Roiskenäyttö tulee näkyviin. Kun kamera on valmis, se näyttää live-kuvaa. Katso tämän käsikirjan kohta Vianmääritys, jos il- menee ongelmia.
4. Pidä virtapainiketta painettuna 1 sekunnin ajan virran katkaisemiseksi laitteesta.

Työkalun ja työskentelyalueen määrittäminen

VAROITUS

Määritä micro CA-150 -tutkimuskameran ja työskentelyalueen asetukset näiden toimenpiteiden mukaan pienentääksesi sähköiskusta, tarttumisesta yms. johtuvien tapaturmien vaaraa ja estääksesi työkalun ja järjestelmän vauriot.

1. Tarkasta, onko työalueella:

• Kunnollinen valaistus.
- Syttyviä nesteitä, höyryjä tai pölyä. Älä työskentele alueella, ennen kuin ongelmat on tunnistettu ja korjattu. micro CA-150 -tutkimuskamera ei ole räjähdyksenkestävä, ja se voi aiheuttaa kipinöintiä.
- Siisti, tasainen, tukeva, kuiva paikka käyttäjälle. Älä käytä tutkimuskameraa seistessäsi vedessä.

1. Tarkista tutkittava alue tai tila ja määritte tele, onko micro CA-150 -tutkimuskamera oikea laite kyseiseen työtehtävään.

2. Määritä tilan käyttöpisteet. Pienin aukko, johon kamerapää sopii, on halkaisijaltaan noin 34 " (19 mm) 17 mm:n kamerapäälle.

3. Määritä etäisyys tutkittavaan alueeseen. Kameraan voidaan lisätä jatkoja jopa 30' (9 m) asti.
4. Tarkista, etteivät mitkään esteet vaadi erittäin tiukkoja mutkia kaapeliin. Tutkimuskameran kaapeli kestää kääntämisen aina 2" (50 mm) säteeseen asti vaurioitumatta.
5. Tarkista, tuleeko tutkittavalle alueelle sähkövirtaa. Jos tulee, virransyöttö alueelle on katkaistava sähköiskun vaaran pienentämiseksi. Käytä asianmukaisia lukitusmenetelmiä estääksesi virran kytkeytyminen takaisin päälle tarkastuksen aikana.
6. Tarkista, tuleeko tarkastuksen aikana vastaan nesteitä. Kaapeli ja kuvapää ovat vedenpitäviä aina 10' (3 m) syvyyteen saakka. Suuremmat syvyydet voivat aiheuttaa vuotoja kaapelin ja kuvapään sisään ja aiheuttaa sähköiskun tai vioittaa laitetta. Kädessä pidettävä näyttö ei ole vedenpitävä, eikä sitä pidä altistaa kosteille olosuhteille.
7. Tarkista alue kemikaalien varalta, etenkin jos kyse on viemäristä. On tärkeää ymmärtää turvatoimet, jotka ovat tarpeet työskenneltäessä alueella, jolla esiintyy kemikaaleja. Pyydä tarvittavat tiedot kemikaalin valmistajalta. Kemikaalit voivat vaurioittaa tutkimuskameraa tai heikentää sen laatua.
8. Määritä alueen lämpötila ja sillä sijaitsevat esineet. Tutkimuskameran käyttölämpötila on 32 - 122 °F (0 - 50 °C). Käyttö tämän lämpötila-alueen ulkopuolella tai kosketus kuumempiin tai kylmempiin kohteisiin voi vahingoittaa kameraa.

- Tarkista, onko tutkittavalla alueella liikkuvia osia. Jos näin on, nämä osat on poistettava käytöstä liikkeiden estämiseksi tarkastuksen aikana takertumisvaaran pienentämiseksi. Käytä kunnollisia lukitusmenetelmiä osien liikkumisen estämiseksi tarkastuksen aikana.

Jos micro CA-150 -tutkimuskamera ei ole sopiva laite tehtävään, RIDGIDiltä on saatavana muita tutkimuslaitteita. Katso täydellinen RIDGID-tuotevalikoima RIDGID-tuoteluettelosta, Internetistä osoitteesta www.RIDGID.com.

1. Varmista ennen käyttöä, että micro CA-150 -tutkimuskamera on tarkistettu kunnolla.

2. Määritä käyttökohteeseen soveltuvat lisävarusteet.

Käyttöohjeet

VAROITUS

Suojaa aina silmät lialta ja vierailta esineil- tä käyttämällä silmiensuojaimia.

Noudata käyttöohjetta sähköiskusta, tartumisesta ja muista syistä johtuvan tapaturmavaaran pienentämiseksi.

1. Varmista, että tutkimuskamera ja työalue on määritetty oikein eikä työalueella ole sivullisia eikä muita häiriötekijöitä.

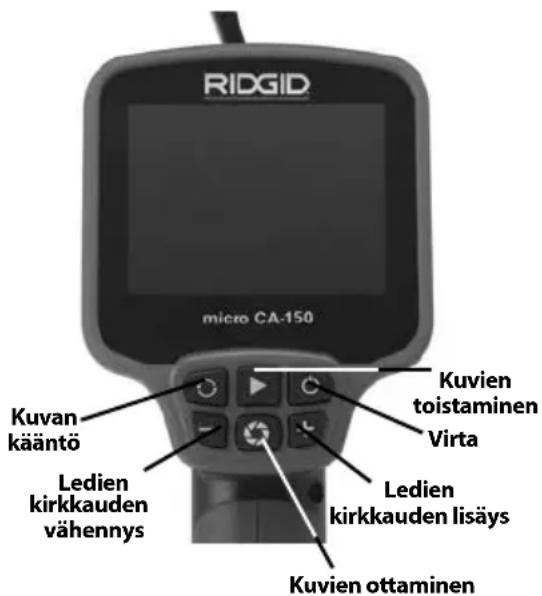

RIDGID micro CA-150 Kuvian kääntö Ledien kirkkauden vähennys Kuvien toistaminen Virta Ledien kirkkauden lisäys Kuvien ottaminen

Kuva 8 - Säätimet

1. Virran kytkeminen: Pidä virtapainiketta painettuna 2 sekunnin ajan. Roiskenäyttö tulee näkyviin. Kun kamera on valmis, näytölle tulee live-kuva.

Jos näyttö ei kytkeydy päälle, akut on vaihdettava tai laite tarvitsee huoltoa.

1. Kaapelin esimuotoilu: Kaapeli voidaan tarvittaessa esimuotoilla tutkittavan alueen mukaan. Älä yritä tehdä kaapeliin mutkia, joiden säde on alle 2" (50 mm), sillä kaapeli voi vahingoittua.

2. Ledien kirkkauden säätö: Kytke ledit päälle. Kuvapäässä on neljä valkoista le-diä tarkastuksen helpottamiseksi. Kytke ledit päälle ja säädä niiden kirkkautta + & - painikkeilla.

3. Tarkastus: Työnnä kamerapää ja kaapeli tutkittavaan tilaan. Käytä kuvapäätä tai kaapelia ainoastaan tutkimuslaitteena. Älä käytä kuvapäätä ja kaapelia reitin puhdistamiseen. Älä pakota kuvapäätä ja kaapelia tiukkojen mutkien tai tilojen läpi. Tällainen käyttö voi vahingoittaa laitetta ja tutkittavaa aluetta.

4. Kuvien ottaminen: Paina tarkastuksen aikana tätä painiketta kuvan tallentamiseksi sisäiseen muistiin. CA-150:n sisäiseen muistiin voidaan ottaa jopa 20 kuvaa. Kun 20 kuvaa on otettu, seuraavaksi otettavat kuvat tallennetaan muistissa olevien kuvien päälle ensimmäisestä kuvasta alkaen.

5. Kuvien toistaminen: Tämän painikkeen painaminen näyttää sisäiseen muistiin viimeksi otetun kuvan. Paina tätä painiketta uudelleen tai + ja – painikkeita tallennettujen kuvien selaamiseksi. Palaa takaisin live-näkymään painamalla kuvanottopainiketta.

6. Kuvan poisto: Poista näytöllä näytettävä tallennettu kuva painamalla kuvan toistopainiketta 3 sekunnin ajan. Jatka tarvittaessa kuvan toistopainikkeen painamista sitä seuraavien kuvien poistamiseksi.

7. Kuvan kääntäminen: Näytöllä olevaa kuvaa voidaan kääntää tarvittaessa 180 astetta painamalla kuvan kääntöpainiketta.

8. Virran katkaisu: Kun tutkimus on valmis, vedä kuvapää ja kaapeli varovasti pois tutkittavalta alueelta. Katkaise virta pitämällä virtapainiketta painettuna 1 sekunnin ajan. Laite katkaisee virran automaattisesti 30 minuutin kuluttua viimeistä painikkeen painamisesta tai jos paristojen varaus putoaa liian alhaiseksi.

Katselu

micro CA-150 -tutkimuskamera voidaan liittää televisioon tai muuhun monitoriin etäkatse-lua tai -tallennusta varten toimitetulla RCA-kaapelilla. Avaa kahvan sivulla oleva kumisuo-jus ja työnnä RCA-kaapeli TV-OUT-liittimeen.

Työnnä kaapelin toinen pää television tai monitorin Video In -liittimeen. Televisio tai monitori voidaan joutua asettamaan oikealle tulosignaalille katselun mahdollistamiseksi.

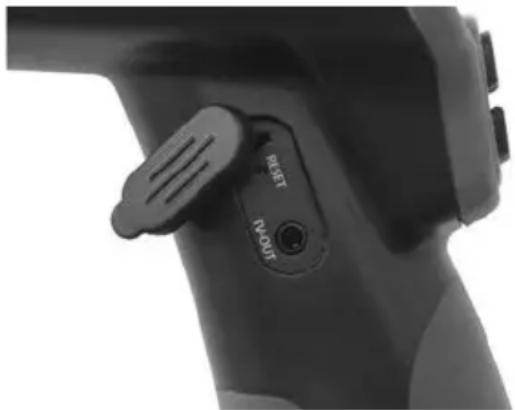

Kuva 9 - TV-OUT-liitin/Nollauspainike

Kunnossapito

VAROITUS

Poista akut ennen puhdistusta.

Puhdistus

• Puhdista kuvapää ja kaapeli aina käytön jälkeen miedolla saippualla tai puhdistusaineella.
• Puhdista LCD-näyttö varovasti puhtaalla kuivalla liinalla. Vältä LCD-näytön hankaamista liian kovaa.
• Käytä kaapeliliitäntöjen puhdistamiseen ainoastaan alkoholissa kostutettuja vanulappuja.
• Pyyhi kädessä pidettävä näyttö puhtaalla kuivalla liinalla.

Nollaustoiminto

Jos laite lakkaa toimimasta, paina nollauspainiketta. (Katso kuva 9.) Laitteen toiminta voi palautua normaaliksi, kun se käynnistetään uudelleen.

Lisävarusteet

VAROITUS

Pienennä vakavien tapaturmien vaaraa käyttämällä ainoastaan lisävarusteita, jotka on suunniteltu ja joita nimen omaan suositellaan käytettäviksi RIDGID micro CA-150-tutkimuskameran kanssa. Näitä ovat esimerkiksi alla luetellut. Muiden työkalujen kanssa käytettäväksi tarkoitetut lisävarusteet voivat olla vaarallisia micro CA-150-tutkimuskameran kanssa käytettäessä.

micro CA-150 -tutkimuskamera Lisävarusteet*

Kuvasto nro	Kuvaus
31128 3'	jatkokaapeli
31133 6'	jatkokaapeli
37103 Kuvapää ja kaapeli - 17 mm

(*Oikeus luettelon muutoksiin pidätetään.)

Säilytys

RIDGID micro CA-150 -tutkimuskamera on säilytettävä kuivassa, turvallisessa paikassa, jonka lämpötila on -20°C - 60°C.

Säilytä työkalua lukitussa tilassa poissa lasten ja micro CA-150 -tutkimuskameran käyttöön perehtymättömien henkilöiden ulottuvilta.

Poista paristot ennen laitteen pitkäaikaista varastointia tai kuljetusta, jotta paristot eivät vuotaisi.

Huolto ja korjaus

VAROITUS

Virheellisen huollon tai korjauksen jälkeen RIDGID micro CA-150 -tutkimuskameran käyttö voi olla vaarallista.

micro CA-150 -tutkimuskameran huolto ja korjaus on annettava RIDGIDin valtuuttaman itsenäisen huoltoliikkeen tehtäväksi.

Lisätietoja lähimmistä itsenäisistä valtuutetuista RIDGID-huoltoliikkeistä tai huollosta ja huoltoon liittyvistä kysymyksistä:

• Ota yhteys paikalliseen RIDGID-jälleen-myyjään.
• Etsi paikallinen RIDGID-edustaja osoitteesta www.RIDGID.com.
• Ridge Tool tekniseen palveluosastoon saa yhteyden lähettämällä sähköpostia osoitteeseen [e-mail] tai soittamalla Yhdysvalloissa ja Kanadassa numeroon [phone]

Hävittäminen

Jotkin RIDGID micro CA-150 -tutkimuskameran osat sisältävät arvokkaita materiaaleja, jotka voidaan kierrättää. Tällaisesta kierrätyksestä huolehtivat paikalliset erikoisyritykset. Komponentit on hävitettävä kaikkien soveltuvien määräysten mukaisesti. Pyydä lisätietoja paikallisilta jätehuoltoviranomaisilta.

EY-maat: Älä hävitä sähkölaitteita kotitalousjätteen mukana!

EU:n sähkö- ja elektroniikkalaiteromudirektiivin 2012/19/EY ja sen kansallisen lainsäädännön täytäntöönpanon mukaan käytöstä poistetut

sähkölaitteet on kerättävä erikseen ja hävitettävä tavalla, joka ei vahingoita ympäristöä.

Pariston hävittäminen

EY-maat: Vialliset ja käytetyt akut on kierrätettävä direktiivin 2012/19/ETY mukaisesti.

Vianmääritys

OIRE MAHDOLLINEN SYY RATKAISU
Näyttö käynnistyy, mutta kuva ei tule näkyviin.	Kaapelien liitännät löysällä.	Tarkista kaapelien liitännät, puhdis- ta tarvittaessa. Kiinnitä uudelleen.
	Kuvapää on rikki. Vaihda kuvapää.
Kuvapään ledit ovat himmeitä maksimikirkkaudella, näyttö vaih- telee mustan ja valkoisen välillä, värinäyttö sammuu lyhyen ajan kuluttua.	Pariston virta vähissä. Vaihda paristot.
Laite ei käynnisty. Paristot tyhjät.	Vaihda paristot.
	Yksikkö pitää resetoida. Nollaa laite.	Katso "Kunnossapito".

Tämä laite on sähkömagneettista yhteensopivuutta koskevan Euroopan yhteisön direktiivin 2004/108/EC mukainen käyttäen seuraavia standardeja: EN 61326-1:2006, EN 61326-2-1:2006.
