KÄYTTÖOHJE LR-60B RIDGID

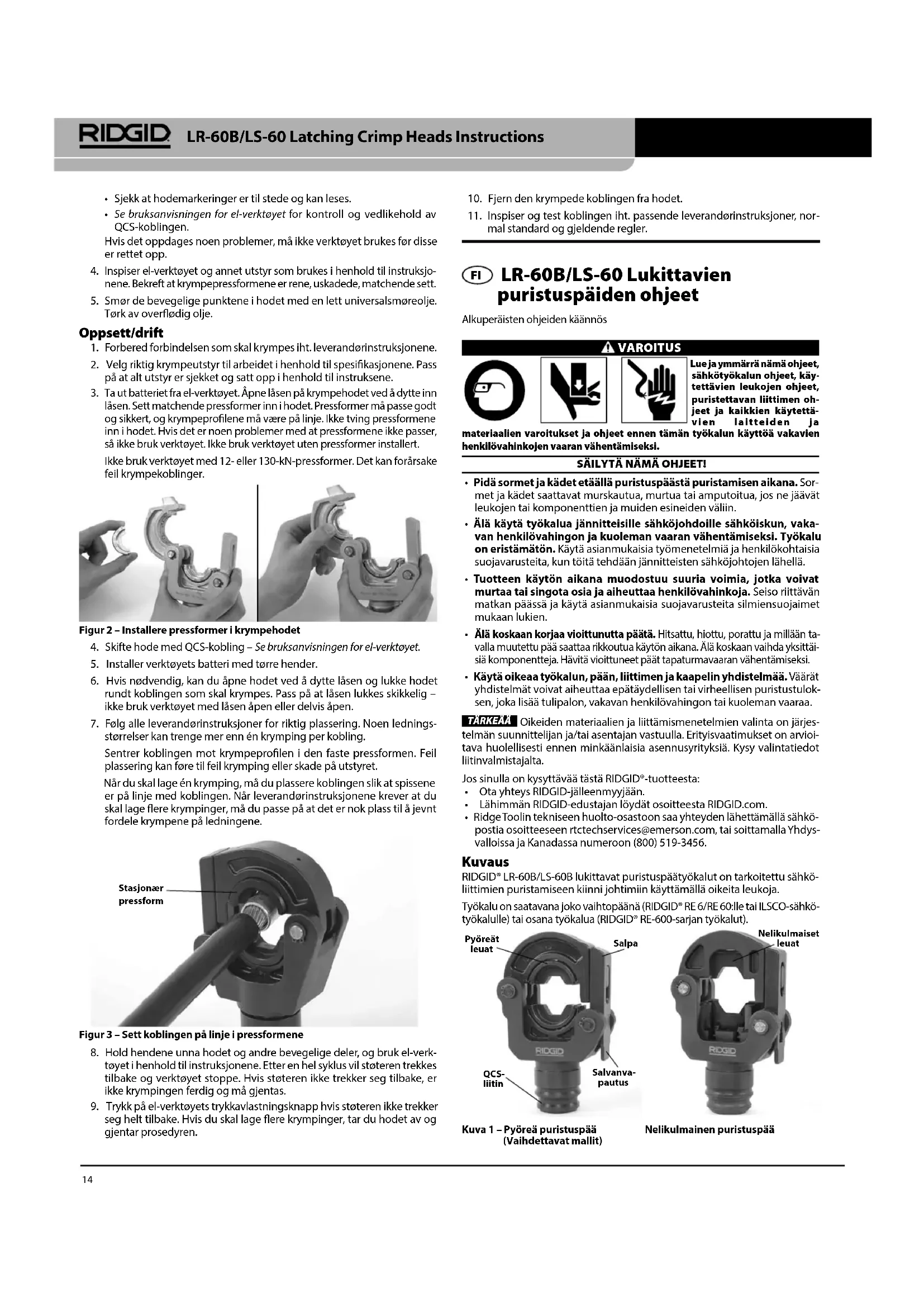

LR-60B/LS-60 Lukittavien puristuspäiden ohjeet Alkuperäisten ohjeiden käännös VAROITUS Lue ja ymmärrä nämä ohjeet, sähkötyökalun ohjeet, käy-tettävien leukojen ohjeet, puristettavan liittimen oh-jeet ja kaikkien käytettä-vien laitteiden ja materiaalien varoitukset ja ohjeet ennen tämän työkalun käyttöä vakavien henkilövahinkojen vaaran vähentämiseksi. SÄILYTÄ NÄMÄ OHJEET!

• Pidä sormet ja kädet etäällä puristuspäästä puristamisen aikana. Sor- met ja kädet saattavat murskautua, murtua tai amputoitua, jos ne jäävät leukojen tai komponenttien ja muiden esineiden väliin.

• Älä käytä työkalua jännitteisille sähköjohdoille sähköiskun, vaka- van henkilövahingon ja kuoleman vaaran vähentämiseksi. Työkalu on eristämätön. Käytä asianmukaisia työmenetelmiä ja henkilökohtaisia suojavarusteita, kun töitä tehdään jännitteisten sähköjohtojen lähellä.

• Tuotteen käytön aikana muodostuu suuria voimia, jotka voivat murtaa tai singota osia ja aiheuttaa henkilövahinkoja. Seiso riittävän matkan päässä ja käytä asianmukaisia suojavarusteita silmiensuojaimet mukaan lukien.

Älä koskaan korjaa vioittunutta päätä. Hitsattu, hiottu, porattu ja millään ta- valla muutettu pää saattaa rikkoutua käytön aikana. Älä koskaan vaihda yksittäi- siä komponentteja. Hävitä vioittuneet päät tapaturmavaaran vähentämiseksi.

• Käytä oikeaa työkalun, pään, liittimen ja kaapelin yhdistelmää. Väärät yhdistelmät voivat aiheuttaa epätäydellisen tai virheellisen puristustulok- sen, joka lisää tulipalon, vakavan henkilövahingon tai kuoleman vaaraa. TÄRKEÄÄ Oikeiden materiaalien ja liittämismenetelmien valinta on järjes- telmän suunnittelijan ja/tai asentajan vastuulla. Erityisvaatimukset on arvioi- tava huolellisesti ennen minkäänlaisia asennusyrityksiä. Kysy valintatiedot liitinvalmistajalta. Jos sinulla on kysyttävää tästä RIDGID®-tuotteesta:

• Ota yhteys RIDGID-jälleenmyyjään.

• Lähimmän RIDGID-edustajan löydät osoitteesta RIDGID.com.

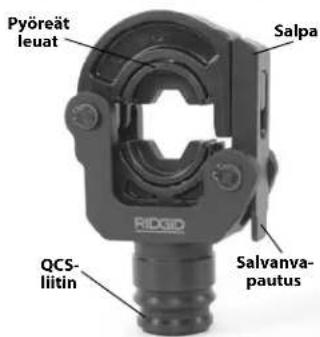

• Ridge Toolin tekniseen huolto-osastoon saa yhteyden lähettämällä sähkö- postia osoitteeseen rtctechservic [e-mail], tai soittamalla Yhdys- valloissa ja Kanadassa numeroon [phone]. Kuvaus RIDGID® LR-60B/LS-60B lukittavat puristuspäätyökalut on tarkoitettu sähkö- liittimien puristamiseen kiinni johtimiin käyttämällä oikeita leukoja. Työkalu on saatavana joko vaihtopäänä (RIDGID® RE 6/RE 60:lle tai ILSCO-sähkö- työkalulle) tai osana työkalua (RIDGID® RE-600-sarjan työkalut). Pyöreät leuatSalpaNelikulmaiset leuatQCS- liitinSalvanva-pautus Kuva 1 – Pyöreä puristuspää Nelikulmainen puristuspää (Vaihdettavat mallit)LR-60B/LS-60 Latching Crimp Heads Instructions

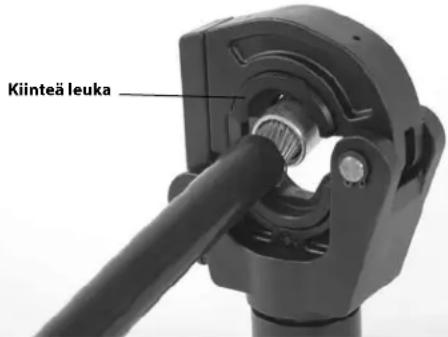

Aseta liitin suorassa kiinteän leuan puristusproiliin. Virheellinen sijoitus saattaa tehdä puristustuloksesta epätäydellisen tai vahingoittaa laitetta. Jos puristus tehdään yhdellä kerralla, kohdista leuat liittimessä olevien viivojen mukaisesti. Jos liittimeen tehdään useita puristuksia liitinval- mistajan ohjeen mukaisesti, varmista, että tilaa on riittävästi niin, että puristukset tulevat tasaisesti liittimen linjojen väliin. Kiinteä leukaKuva 3 – Liittimen kohdistaminen leukoihin

8. Pidä kädet etäällä päästä ja muista liikkuvista osista ja käytä sähkötyö-

kalua ohjeiden mukaisesti. Puristuksen jälkeen mäntä vetäytyy takaisin ja työkalu pysähtyy. Jos mäntä ei vetäydy takaisin, puristus ei ole valmis ja se on toistettava.

Jos mäntä ei vetäydy kokonaan sisään, paina sähkötyökalun paineenvapau- tuspainiketta. Siirrä tarvittaessa päätä ja toista usean puristuksen menettely.

10. Poista puristettu liitos päästä.

11. Tarkasta ja testaa liitos liitintoimittajan ohjeiden, yleisen käytännön ja

sovellettavien sääntöjen mukaisesti.

600 MCM 350 MCM RIDGID-puristusleukojen ja sähköliittimien yhteensopivuustaulukko löytyy osoitteesta RIDGID.com/CrimpDies. Työkalun voima ............................. 60 kN (6 tonnia) (13,500 lbs.) QCS-pikaliitintyyppi .................... 6T QCS ja 60 kN QCS Vaihtopää Paino ..................................................5.3 lbs. (2,4 kg) 5.3 lbs. (2,4 kg) VAROITUS Älä käytä LR-60B/LS-60B-puristuspäitä sähkökäyttöisten RIDGID RE 53 -puristustyökalujen kanssa. Puristustulokset voivat jäädä epätäydellisiksi. Tarkastus/huolto Tarkasta lukittava puristuspää ennen jokaista käyttökertaa puutteiden varalta, jotka voivat vaikuttaa käyttöturvallisuuteen.

1. Poista akku sähkötyökalusta.

Puhdista työkalu ja pää sekä kahvat ja säätimet öljystä, rasvasta ja liasta. Tämä helpottaa tarkastusta ja auttaa estämään koneen luistamisen otteesta.

3. Tarkasta pää seuraavien seikkojen suhteen:

• Oikea asennus ja täydellisyys.

• Kuluminen, korroosio ja muut vauriot. Varmista, että salpa toimii oikein ja sulkeutuu turvallisesti.

• Pään merkintöjen paikallaanolo ja luettavuus.

• Katso QCS-liittimen tarkastus ja huolto sähkötyökalun ohjekirjasta. Jos ongelmia havaitaan, työkalua ei saa käyttää, ennen kuin puutteet on korjattu.

4. Tarkasta sähkötyökalu ja muut käytettävät laitteet niiden ohjeiden mu-

kaan. Tarkasta, että puristusleuat ovat puhtaat, ehjät ja samaa sarjaa.

Voitele pään nivelkohdat ohuella yleisvoiteluöljyllä. Pyyhi ylimääräinen öljy. Asennus/käyttö

1. Valmistele puristettava liitos liitinvalmistajan ohjeiden mukaan.

2. Valitse sopivat puristusleuat ja -laitteet käyttökohteen mukaan. Varmista,

että kaikki laitteet on tarkastettu ja asennettu ohjeiden mukaisesti.

Poista akku sähkötyökalusta. Avaa lukittava puristuspää painamalla salvan vapautinta. Aseta sopivat puristusleuat päähän. Leukojen tulee mennä tiu- kasti ja varmasti paikalleen ja puristusproilien on oltava kohdakkain. Älä aseta leukoja päähän väkisin. Jos leuan sopivuuden kanssa on ongelmia, älä käytä työkalua. Älä käytä työkalua ilman asennettuja leukoja. Älä käytä 12 tonnin tai 130 kN:n leukojen kanssa. Tämä voi aiheuttaa virheellisiä puristusliitoksia. Kuva 2 – Leukojen asennus puristuspäähän

4. QCS-liittimellä varustettujen päiden vaihtaminen – Katso sähkötyökalun

5. Asenna työkalun akku kuivin käsin.

6. Avaa pää tarvittaessa painamalla salvan vapautinta ja sulje pää puristet-

tavan liittimen ympärille. Varmista, että salpa on täysin kiinni – älä käytä työkalua salvan ollessa kokonaan tai osittain auki.

Noudata liitinvalmistajan kaikkia puristuskohdasta antamia ohjeita. Jotkin johdinkoot voivat vaatia useamman kuin yhden puristuksen liitosta kohti.LR-60B/LS-60 Latching Crimp Heads Instructions
