MANUAL DE UTILIZADOR LR-60B RIDGID

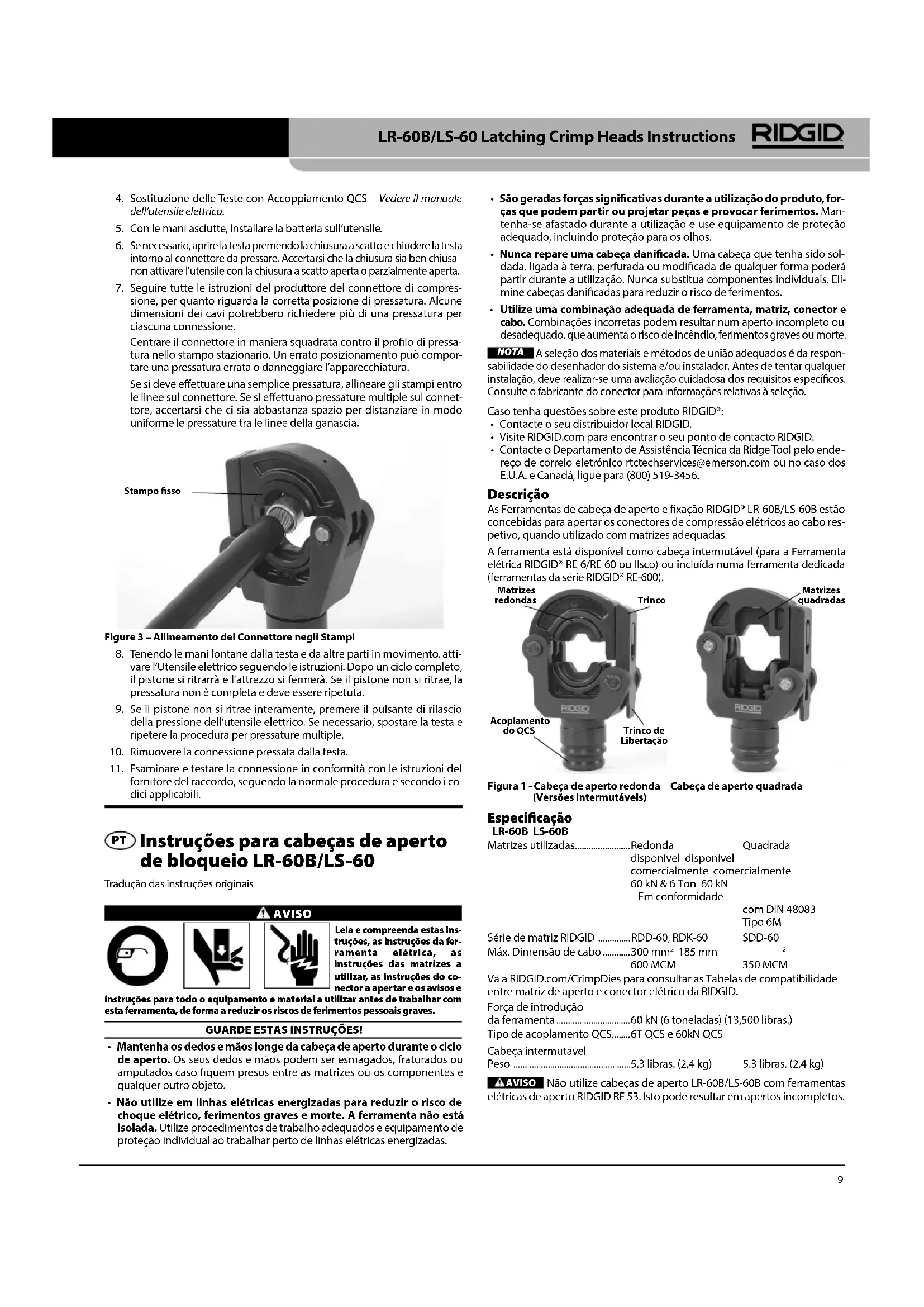

Instruções para cabeças de aperto de bloqueio LR-60B/LS-60

Tradução das instruções originais

AVISO

Leia e compreenda estas instruções, as instruções da ferramenta elétrica, as instruções das matrizes a utilizar, as instruções do conector a apertar e os avisos e

instruções para todo o equipamento e material a utilizar antes de trabalhar com esta ferramenta, de forma a reduzir os riscos de ferimentos pessoais graves.

GUARDE ESTAS INSTRUÇÕESI

• Mantenha os dedos e mãos longe da cabeça de aperto durante o ciclo de aperto. Os seus dedos e mãos podem ser esmagados, fraturados ou amputados caso fiquem presos entre as matrizes ou os componentes e qualquer outro objeto.

• Não utilize em linhas elétricas energizadas para reduzir o risco de choque elétrico, ferimentos graves e morte. A ferramenta não está isolada. Utilize procedimentos de trabalho adequados e equipamento de proteção individual ao trabalhar perto de linhas elétricas energizadas.

• São geradas forças significativas durante a utilização do produto, forças que podem partir ou projetar peças e provocar ferimentos. Mantenha-se afastado durante a utilização e use equipamento de proteção adequado, incluindo proteção para os olhos.

• Nunca repare uma cabeça danificada. Uma cabeça que tenha sido soldada, ligada à terra, perfurada ou modificada de qualquer forma poderá partir durante a utilização. Nunca substitua componentes individuais. Elimine cabeças danificadas para reduzir o risco de ferimentos.
• Utilize uma combinação adequada de ferramenta, matriz, conector e cabo. Combinações incorretas podem resultar num aperto incompleto ou desadequado, que aumenta o risco de incêndio, ferimentos graves ou morte.

NOTA A seleção dos materiais e métodos de união adequados é da responsabilidade do desenhador do sistema e/ou instalador. Antes de tentar qualquer instalação, deve realizar-se uma avaliação cuidadosa dos requisitos específicos. Consulte o fabricante do conector para informações relativas à seleção.

Caso tenha questões sobre este produto RIDGID®:

• Contacte o seu distribuidor local RIDGID.
• Visite RIDGID.com para encontrar o seu ponto de contacto RIDGID.
• Contacte o Departamento de Assistência Técnica da Ridge Tool pelo endereço de correio eletrónico [e-mail] ou no caso dos E.U.A. e Canadá, ligue para [phone].

Descrição

As Ferramentas de cabeça de aperto e fixação RIDGID® LR-60B/LS-60B estão concebidas para apertar os conectores de compressão elétricos ao cabo respetivo, quando utilizado com matrizes adequadas.

A ferramenta está disponível como cabeça intermutável (para a Ferramenta elétrica RIDGID® RE 6/RE 60 ou Ilsco) ou incluída numa ferramenta dedicada (ferramentas da série RIDGID® RE-600).

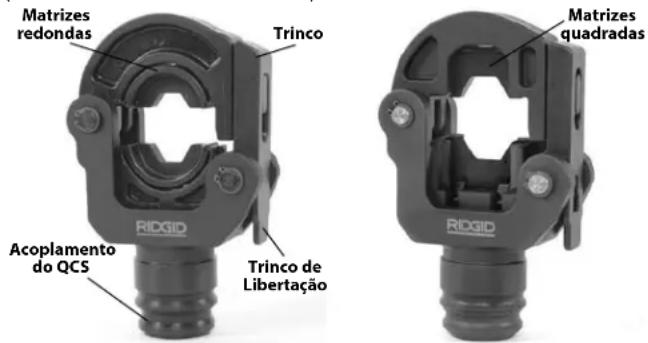

Matrizes redondas Trinco Matrizes quadradas Acoplamento do QCS Trinco de Libertação RIDXID RIDXID

Figura 1 - Cabeça de aperto redonda Cabeça de aperto quadrada (Versões intermutáveis)

Especificação

LR-60B LS-60B

Matrizes utilizadas....Redonda Quadrada

disponível disponível

comercialmente comercialmente

60 kN & 6 Ton 60 kN

Em conformidade

com DIN 48083

Tipo 6M

Série de matriz RIDGID ....RDD-60, RDK-60

Máx. Dimensão de cabo .....300 mm ^2 185 mm

600 MCM

350 MCM

Vá a RIDGID.com/CrimpDies para consultar as Tabelas de compatibilidade entre matriz de aperto e conector elétrico da RIDGID.

Força de introdução

da ferramenta....60 kN (6 toneladas) (13,500 libras.)

Tipo de acoplamento QCS.....6T QCS e 60kN QCS

Cabeça intermutável

Peso 5.3 libras. (2,4 kg)

5.3 libras. (2,4 kg)

AVISO Não utilize cabeças de aperto LR-60B/LS-60B com ferramentas elétricas de aperto RIDGID RE 53. Isto pode resultar em apertos incompletos.

Inspeção/Manutenção

Inspezione a cabeça de aperto de bloqueio antes de cada utilização, procurando problemas que podem pôr em risco uma utilização segura.

1. Retire a bateria da ferramenta elétrica.
2. Limpe qualquer resíduo de óleo, gordura ou sujidade da ferramenta e da cabeça, incluindo das pegas e dos controlos. Isto facilita a inspeção e ajuda a impedir que a máquina escorregue da mão.
3. Inspezione a cabeça relativamente a:
   • Montagem correta e completa.
4. Desgaste, corrosão ou outros danos. Certifique-se de que o trinco funciona corretamente e fecha com segurança.
5. Presença e legibilidade das marcações da cabeça.
6. Consulte o manual da ferramenta elétrica relativamente a inspeção e manutenção da união QCS.
   Caso encontre algum problema, não utilize a ferramenta até que seja corrigido.
7. Inspezione a ferramenta elétrica e qualquer outro equipamento que utilize, tal como indicado nas respetivas instruções. Confirme que as matrizes de aperto são um conjunto correto, limpo e sem danos.
8. Lubrifique os pontos de articulação da cabeça com um óleo de lubrificação leve de utilização geral. Limpe qualquer óleo em excesso.

Configuração/Funcionamento

1. Prepare a ligação a apertar, de acordo com as instruções do fabricante do conector.
2. Escolha as matrizes e o equipamento de aperto adequados para a aplicação, segundo as respetivas especificações. Certifique-se de que todo o equipamento é inspecionado e configurado de acordo com as respetivas instruções.
3. Retire a bateria da ferramenta elétrica. Abra a cabeça de aperto de fixação ao pressionar a libertação do trinco. Insira as matrizes corretas na cabeça. As matrizes devem encaixar facilmente e com segurança, e os perfis de aperto devem ficar alinhados. Não force as matrizes na cabeça. Caso as matrizes não encaixem corretamente, não utilize a ferramenta. Não utilize a ferramenta sem as matrizes instaladas.

Não utilize com matrizes de 12 toneladas ou 130 kN. Isto pode resultar em ligações de aperto incorretas.

Figura 2 – Instalar matrizes na cabeça de aperto

1. Substituir cabeças com acoplamento QCS - Consulte o manual da ferramenta elétrica.
2. Com as mãos secas, instale a bateria da ferramenta.
3. Se necessário, abra a cabeça pressionando o trinco para libertar e feche a cabeça em torno do conector a apertar. Certifique-se de que o trinco está completamente fechado - não utilize a ferramenta com o trinco aberto ou parcialmente aberto.
4. Siga todas as instruções dos fabricantes dos conectores de compressão relativamente à localização do aperto. Algumas dimensões de cabos podem necessitar de mais de um aperto por ligação.
   Centre o conector em esquadria contra o perfil de aperto na matriz fixa. Uma colocação incorreta pode resultar num aperto incorreto ou danos no equipamento.
   Se fizer um aperto único, alinhe as matrizes dentro das linhas do conector. Se fizer vários apertos, certifique-se de que existe espaço suficiente para espaçar uniformemente os apertos entre as linhas do perno.

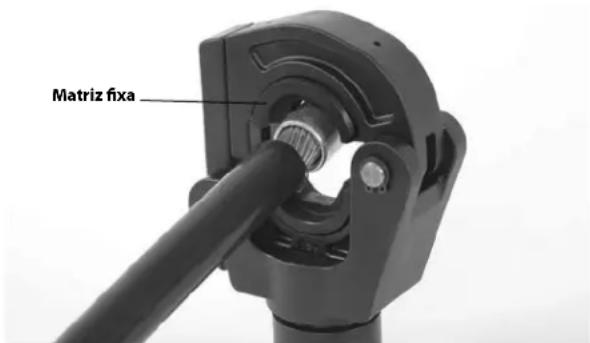

Matrix fixa

Figura 3 - Alinhar o conector nas matrizes

1. Com as mãos afastadas da cabeça e de outras partes em movimento, opere a Ferramenta Elétrica conforme as respetivas instruções. Após um ciclo completo, o braço recolherá e a ferramenta parará. Se o braço não recolher, o aperto não está completo e deve ser repetido.
2. Se o braço não recolher completamente, pressione o botão de libertação de pressão da ferramenta elétrica. Se necessário, mova a cabeça e repita o processo para vários apertos.
3. Retire a ligação apertada da cabeça.
4. Inspezione e teste a ligação de acordo com as instruções do fornecedor de encaixes, a prática comum e os códigos aplicáveis.

Este instrumento está em conformidade com a Directiva de Compatibilidade Electromagnética do 2004/108/CE Conselho Europeu utilizando as normas seguintes: EN 61326-1:2006, EN 61326-2-1:2006.
