MODE D'EMPLOI LR-60B RIDGID

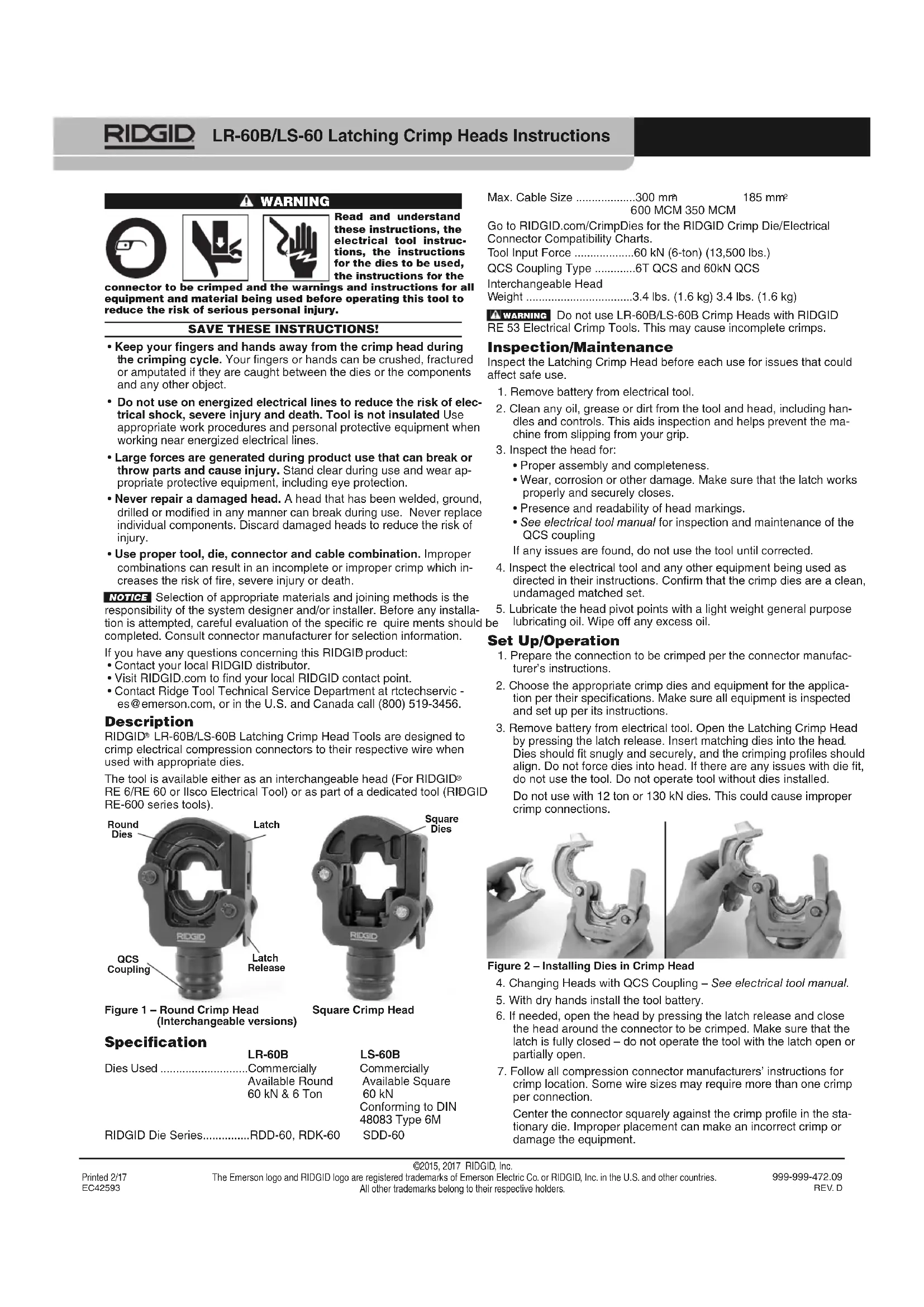

structions, normal practice and applicable codes. Notice d’emploi pour têtes de sertissage à loquet type LR-60B et LS-60B AVERTISSEMENT Avant d’utiliser cetoutil, et afin de limiterles risques d’accidentgrave, familiarisez-vousavec le mode d’emploide la pince électrique,celui des matrices utilisées, la notice visant les manchons sertis,ainsi que les avertissements et consignes d’utilisation de l’ensem-ble du matériel et des raccords utilisés. CONSERVEZ CETTE NOTICE !

• En cours d’opération, éloignez vos doigts et vos mains de la tête de sertissage. Les doigts et les mains risqueraient d’être écrasés, fracturés ou amputés en cas de prise entre les matrices, le manchon et le câble ou autres éléments de la tête et tout autre objet.

• Afin de limiter les risques de choc électrique, de graves lésions corporelles et de mort, n’utilisez pas cet appareil sur ou à prox- imité des conducteurs électriques sous tension. Cet appareil n’est pas isolé. Employez les méthodes de travail et les équipements de protection individuelle appropriés lors des travaux effectués à proxim- ité de lignes électriques sous tension.

• L’importante force mécanique générée par la pince risque de provoquer la défaillance ou la projection des manchons, et d’en- traîner de graves lésions corporelles. Ecartez-vous de l’appareil lors de son utilisation et prévoyez les équipements de protection ap- propriés, protection oculaire comprise.

• Ne jamais tenter de réparer une tête de sertissage endommagée. Toute tête de sertissage qui aurait été soudée, percée ou modifiée d’une manière quelconque pourrait se briser en cours d’opération. Ne jamais tenter de remplacer de composants individuels. Afin de limiter les risques d’accident, recyclez systématiquement toute tête de ser- tissage endommagée.

• Assurez-vous de la compatibilité entre l’appareil, la matrice, le manchon de raccordement et le câble. Une mauvaise combinaison de ceux-ci pourrait nuire à la qualité des sertissages et augmenter les risques d’accident. Le choix des matériaux et des méthodes d’as sem-

lage appropriés dépend du bureau d’études et/ou de l’installateur con- cerné. Une étude approfondie des conditions d’exploitation prévues s’impose avant toute tentative d’installation. Consultez le fabricant des

accords utilisés pour de plus amples renseignements. En cas de questions visant ce produit RIDGID

• Consulter le point de vente RIDGID le plus proche ;

Visiter le site RIDGID.com pour obtenir les coordonnées du point de vente RIDGID le plus proche ;

s@emer son.com ou, à partir des Etats-Unis ou du Canada, en composant le 800-519-3456. Description Equipées des matrices appropriées, les têtes de sertissage à loquet in- terchangeables RIDGID

assurent le sertissage des manchons de rac-

ordement de câble électrique pour chaque section de câble prévue.

a tête est proposée soit en tant que tête interchangeable (sur sertis- seuses RIDGID

RE 6 et RE 60, ou pince électrique ILSCO), soit inté- grée à une sertisseuse RIDGID

600 MCM 350 MCM Allez à RIDGID.com/CrimpDies pour les tableaux de compatibilité des matrices de sertissage RIDGID et des raccords électriques. Force de l’appareil ...............60kN (6 tonnes) (13 500 livres) Raccord QCS ........................QCS 6 tonnes et QCS 60kN Poids (tête interchangeable) ..........3,4 livres (1,6 kg) 3,4 livres (1,6 kg) Ne jamais tenter de monter de têtes de sertissage LR-60B ou LS-60B sur une pince de sertissage électrique RIDGID RE 53, car cela pourrait compromettre l’intégralité des sertissages. Inspection et entretien Examinez la tête de sertissage à loquet avant chaque utilisation pour signes d’anomalies qui seraient susceptibles de nuire à sa sécurité de fonctionnement.

1. Retirez le bloc-piles de l’appareil.

2. Eliminez toutes traces de crasse, d’huile, de cambouis et de débris

de la tête et de l’appareil, notamment au niveau de ses poignées et commandes. Cela facilitera son inspection et assurera une meilleure prise en main de l’appareil en cours d’utilisation.

3. L’examen de la tête doit comprendre :

• La vérification de son assemblage et de son intégralité.

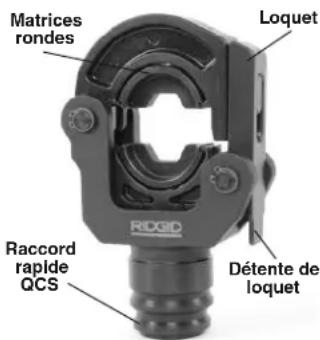

• Signes d’usure, de corrosion ou d’autre détérioration. Vérifiez le bon fonctionnement et le verrouillage du loquet. Stationary Die AVIS IMPORTANT Matricesrondes oquet Matrices arréesRaccordrapide QCS Détente deloquet AVERTISSEMENT• La vérification de la présence et de la lisibilité des marquages de

• Consultez le manuel de l’appareil pour les consignes d’inspec-

ion et d’entretien du raccord rapide QCS. En cas d’anomalie, n’utilisez pas la tête avant qu’elle ait été réparée.

. Vérifiez le bon état de fonctionnement de la pince électrique et de tout autre matériel utilisé selon les consignes applicables, et as- surez-vous que les matrices de sertissage sont à la fois propres,

ntactes et appareillées.

5. Lubrifiez les axes de la tête avec une huile minérale légère. Eliminez

toutes traces d’huile résiduelle. Préparation et utilisation

. Préparez le raccord à sertir selon les consignes du fabriquant.

. Sélectionnez les matrices de sertissage et le matériel approprié selon l’application prévue. Vérifiez le matériel et son montage selon les consignes applicables.

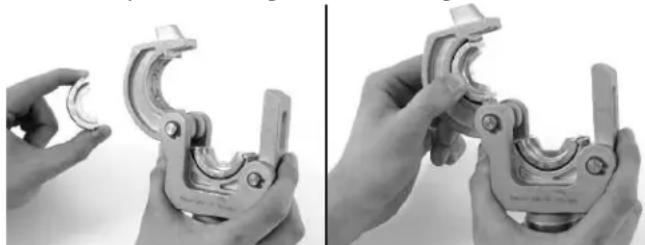

. Retirez le bloc-piles de l’appareil. Appuyez sur la languette du lo- quet pour ouvrir le loquet. Insérez le jeu de matrices approprié dans la tête. Les matrices devraient s’assoir à fond dans la tête, avec leurs surfaces d’attaque alignées. Ne jamais forcer l’assise des matrices. En cas de problème d’assise, n’utilisez pas l’appareil. Ne jamais faire fonctionner la tête sans matrices installées. Ne pas utiliser avec des matrices de 12 tonnes ou 130kN. Cela pour- rait compromettre l’intégralité des sertissages. Figure 2 – Montage des matrices sur la tête de sertissage

4. Changement des têtes équipées d’un raccord rapide QCS – Con-

sultez le manuel de la pince électrique.

5. Avec les mains sèches, introduisez le bloc-piles dans l’appareil.

6. Au besoin, appuyez sur la détente du loquet de la tête afin de l’ou-

vrir et l’engager sur le manchon à sertir. Assurez-vous que la tête est fermée et que son loquet est verrouillé. Ne jamais activer l’appareil lorsque le loquet de la tête n’est pas verrouillé.

7. Respectez les consignes du fabricant des manchons pour le posi-

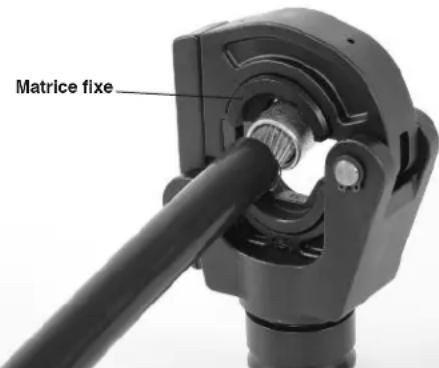

tionnement des matrices. Certaines sections de câble peuvent né- cessiter plusieurs points de sertissage. Centrez le manchon horizontalement entre les matrices de sertis- sage. Un mauvais centrage risque de nuire à la qualité du sertis- sage et endommager le matériel. En cas de sertissage unique, alignez les matrices sur les repères du manchon. Pour les sertissages multiples sur un même manchon, éloignez les points de sertissage suffisamment pour assurer une prise homogène entre ceux-ci. Figure 3 – Alignement du manchon dans les matrices

8. Eloignez vos mains de la tête et des autres mécanismes, puis faites

onctionner la pince électrique selon les instructions correspon- dantes. Une fois le cycle de fonctionnement complété, le vérin se rétractera et la pince s’arrêtera. Si le vérin ne se rétracte pas, le ser-

issage sera incomplet et devra être refait.

9. Si le vérin ne se rétracte pas entièrement, appuyez sur le bouton de

décompression de la pince. Au besoin, dans le cas de sertissages

ultiples, déplacez la tête et répétez l’opération.

11. Contrôlez et testez le raccord selon les consignes du fabricant des

manchons utilisés, les règles de l’art et les normes en vigueur. Instrucciones de cabezales engarzadores con retén LR-60B/LS-60B
