Type de produit	Tête de sertissage
Marque	RIDGID
Modèle	UC-60
Compatibilité	Pinces électriques RIDGID RE 6, RE 60, et pinces Ilsco
Poids	2,2 kg (4,8 lb)
Force de compression nominale	12 000 lbf (6 tonnes / 53 kN)
Force initiale	13 500 lbf (60 kN)
Type de raccord rapide	QCS (Quick Change System™), compatible QCS 6 T et QCS 60kN
Rotation de la tête	360°
Profils de sertissage (réf. 56798)	Rainure permanente types D3 et O
Profils de sertissage (réf. 56793)	Rainure permanente types D3 et BG
Matrices compatibles	Profil D3 accepte matrices 6 tonnes type « X » ou « W » du commerce
Applications cuivre	Plein n° 10 – Torsadé 2/0
Applications aluminium et ACSR	Plein n° 14 – ACSR 4/0
Étriers	N° 6 – ACSR 4/0
Épissures en traction	Torsadé n° 10 – ACSR 4/0
Raccords et épissures	N° 8 – 350 MCM AL, 500 MCM CU
Entretien	Lubrifiez les axes avec une huile minérale légère ; nettoyez régulièrement
Sécurité	Ne jamais utiliser sur des lignes électriques sous tension ; tenir les doigts éloignés de la tête
Pièces détachées	Têtes endommagées ne doivent pas être réparées ; remplacer l'ensemble

FOIRE AUX QUESTIONS - UC-60 RIDGID

Quels types de profils de sertissage sont disponibles sur la tête UC-60 ?

La tête UC-60 propose des profils à rainure permanente de types D3, O et BG. Les références 56798 et 56793 incluent différentes combinaisons.

Quelle est la force de sertissage maximale de la UC-60 ?

La force de compression nominale est de 12 000 lbf (6 tonnes / 53 kN), avec une force initiale de 13 500 lbf (60 kN).

Peut-on utiliser la tête UC-60 sur des lignes électriques sous tension ?

Non, il est strictement interdit d'utiliser cet appareil sur des lignes électriques sous tension car il n'est pas isolé. Cela présente un risque de choc électrique, de blessure grave ou de mort.

Comment installer les matrices dans le profil D3 ?

Appuyez sur la détente de matrice, puis retirez ou installez la matrice. Ne forcez pas. Assurez-vous que les matrices sont fermement engagées et alignées.

Quel entretien est nécessaire pour la tête de sertissage ?

Avant chaque utilisation, inspectez la tête pour détecter toute anomalie. Lubrifiez les axes avec une huile minérale légère et essuyez les résidus. Nettoyez soigneusement la pince et la tête.

Quels types de raccords peut-on sertir avec la UC-60 ?

La UC-60 permet de sertir des raccords cuivre (plein n° 10 à torsadé 2/0), aluminium (plein n° 14 à ACSR 4/0), étriers, épissures en traction et raccords jusqu'à 500 MCM CU.

La tête UC-60 est-elle compatible avec d'autres marques de pinces ?

Oui, elle est compatible avec les pinces électriques RIDGID RE 6 et RE 60, ainsi qu'avec les pinces Ilsco.

Comment vérifier que la tête de sertissage est en bon état ?

Vérifiez le bon assemblage, l'absence d'usure, de corrosion ou de déformation, le libre mouvement des mâchoires, et la lisibilité des marquages. En cas d'anomalie, n'utilisez pas l'appareil.

Peut-on remplacer des composants individuels de la tête ?

Non, il ne faut jamais remplacer des composants individuels. Une tête endommagée doit être éliminée et remplacée dans son intégralité pour éviter les risques de bris.

Quelle est la rotation possible de la tête sur la pince ?

Grâce au raccord rapide QCS, la tête peut tourner sur 360° pour faciliter le positionnement.

MODE D'EMPLOI UC-60 RIDGID

Têtes de sertissage UC-60 : Notice d'emploi

AVERTISSEMENT

Avant d'utiliser cet appareil, et afin de limiter les risques d'accident grave, familiarisez-vous avec les consignes ci-présentes, le manuel de

la pince électrique, la notice visant les matrices utilisées, la notice des raccords sertis et les avertissements et consignes d'uti lisation de l'ensemble des matériaux et du matériel utilisés.

CONSERVEZ CETTE NOTICE !

• Eloignez vos doigts et vos mains de la tête de sertissage en cours d'opération. Les doigts et les mains peuvent être écrasés, fracturés ou amputés en cas de prise entre les matrices ou ses composants et tout autre objet.
• Afin de limiter les risques de choc électrique, de grave blessure corporelle ou de mort, ne jamais utiliser sur des lignes électriques sous tension. Cet appareil n'est pas isolé. Use appropriate work procedures and personal protective equipment when working near energized electrical lines.
• En cours d'utilisation, la force développée par l'appareil est suffi-sante pour briser ou projeter des débris et provoquer des bles-sures. Tenez-vous à l'écart en cours d'utilisation et portez les équipements de protection individuelle appropriés, y compris une protection oculaire.
• Ne jamais tenter de réparer une tête endommagée. Une tête qui a été soudée, meulée, percée ou modifiée d'une manière quelconque risque de se briser en cours d'opération. Ne jamais remplacer de composants individuels. Afin de limiter les risques d'accident, éliminez d'office toute tête endommagée.
• Utilisez la combinaison d'appareil, de matrice de connecteur et de câble appropriée. Un ensemble d'éléments dépareillés risque de produire des sertissages incomplets ou déformés qui, à leur tour, augmen - teraient les risques d'incendie, de grave lésion corporelle et de mort.

AVIS IMPORTANT Le choix des matériaux et des méthodes de raccordement utilisés est la responsabilité du bureau d'études et/ou de l'installateur. Avant toute tentative d'installation, il convient d'effectuer une étude approfondie des besoins spécifiques du réseau. Consultez le fabricant des raccords utilisés en matière de consignes et critères de sélection.

En cas de questions visant ce produit RIDGID®, veuillez :

- Consulter le distributeur RIDGID le plus proche.

• Visiter le site RIDGID.com pour obtenir les coordonnées du représentant RIDGID le plus proche.
• Consultez les services techniques Ridge Tool à rttechser vices@em - er son.com, ou bien en composant le [phone] à partir des Etats-Unis ou du Canada.

Description

Les têtes de sertissage RIDGIDUC-60 sont prévues pour le sertissage des raccords de câble électrique à compression, parfois à l'aide de matrices rapportées.

La tête de sertissage se monte soit sur une pince électrique RIDGID RE 6 ou RE 60, soit sur une pince Ilsco, et peut tourner sur 360° grâce à son raccord rapide RIDGID QCST™ (Quick Change System™).

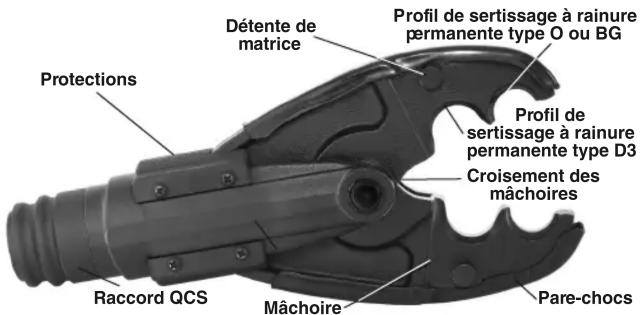

Figure 1 – Tête de sertissage UC-60

Caractéristiques techniques

Réf. 56798....Profils de sertissage à rainure permanente types D3 et O

Réf. 56793....Profils de sertissage à rainure permanente types D3 et BG

Matrices utilisées ....Le profil D3 peut recevoir des matrices 6 tonnes type « X » ou « W » du commerce

Applications :

Raccords cuivre ....Plein n° 10 – Torsadé 2/0

Raccords AL et ACSR......Plein n° 14 – ACSR 4/0

Etriers.....N° 6 – ACSR 4/0

Epissures en traction .....Torsadé n° 10 – ACSR 4/0

Raccords et épissures .....N° 8 – 350 MCM AL, 500 MCM CU

Selon les spécifications du fabricant des raccords et utilisation des matrices appropriées.

Type de raccord QCS

compatible.....QCS 6 T et QCS 60kN

Compression nominale.....12 000 lbf, 6 tonnes (53kN)

Force initiale....13 500 lbf (60kN)

Poids 4,8 lbs. (2,2 kg)

nspection et entretien

Inspectez la tête de sertissage avant chaque intervention pour d'éven-tuelles anomalies susceptibles de compromettre la sécurité de son utilisation.

1. Retirez le bloc-piles de la pince électrique.

2. Nettoyez soigneusement la pince et la tête, notamment au niveau des poignées et commandes de l'appareil. Cela facilitera l'inspection de l'ensemble et améliorera sa prise-en-main.

3. Examinez la tête pour :

4. Vérifier son bon assemblage et son intégralité.

5. Signes d'usure, de corrosion ou de déformation.
6. Le libre mouvement des mâchoires. Les mâchoires doivent être sollicitées en position ouverte. Examniez le croisement des mâchoires (Figure 1) pour signes de déformation.
7. La présence et la lisibilité des marquages de la tête.
8. Reportez-vous au manuel de la pince électrique pour les consignes d'inspection du raccord rapide QCS.

Toute anomalie éventuelle devra être corrigée avant d'utiliser l'appareil.

1. Inspectez la pince électrique et tout autre matériel utilisé selon les consignes correspondantes. Assurez-vous que les matrices de ser-tissage sont propres, appareillées et non endommagées.

2. Lubrifiez les axes de la tête avec une huile minérale légère. Essuyez les traces d'huile résiduelles.

Préparation et sertissage

1. Préparez le sertissage. Reportez-vous aux consignes et fiches techniques du fabricant des raccords pour la sélection des profils à rainure permanente et matrices appropriés, le nombre de sertissages nécessaire et autres consignes d'installation.
2. Sélectionné le matériel approprié en fonction de l'application envisagée. Les profils à rainure permanente types O et BG sont utilisés tels-quels. Le profil D3 peut servir tel-quel ou avec des matrices appropriées.
   Assurez-vous de l'inspection et montage approprié de l'ensemble du matériel utilisé selon les consignes applicables.
3. Retirez le bloc-piles de la pince électrique.
4. Au besoin, installez les matrices dans le profil D3.

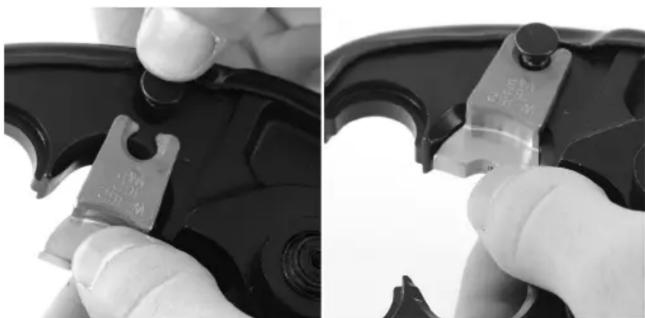

Appuyez sur la détente de matrice, puis retirez ou installez la matrice. Ne forcez pas la matrice. Les matrices doivent être fermement engagées, et les profils de sertissage doivent s'aligner (Figure 2). N'uti-

I i sez que des jeux de matrices appareillées. Ne pas utiliser l'appareil si vous rencontrez des difficultés lors de l'installation des matrices.

Figure 2 – Installation des matrices dans la tête de sertissage

1. Changement des têtes équipées d'un raccord rapide QCS – Se reporter au manuel de la pince électrique.
2. Avec les mains sèches, installez le bloc-piles de l'appareil.
3. Positionnez le profil à rainure permanente ou le profil de matrice de sertissage sur le raccord à sertir.
4. Suivez les instructions du fabricant des raccords pour établir l'emplacement du sertissage. Certains raccords peuvent nécessiter plusieurs sertissages, voire même des sertissages dans un ordre donné.

Centrez le raccord carrément sur le profil de sertissage. Un positionnement inapproprié risque de compromettre le sertissage ou endommager le matériel.

Dans le cas d'un sertissage unique, centrez le profil de sertissage entre les lignes du raccord. Lors de sertissages multiples sur un même raccord, assurez-vous de disposer de suffisamment de place pour pouvoir espacer les sertissages uniformément entre les lignes du raccord.

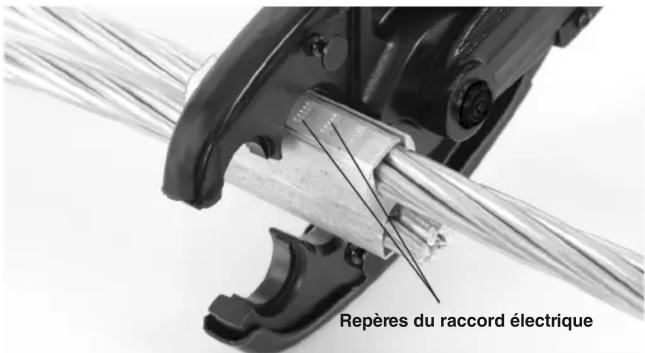

Figure 3 – Alignement du raccord dans le profil de sertissage

1. Avec vos mains éloignées de la tête et des autres mécanismes, actionnez la pince électrique selon les instructions applicables. Le vérin se rétractera et les mâchoires s'ouvriront automatiquement dès la fin

du cycle de sertissage. Si le vérin ne se rétracte pas, c'est signe que le sertissage n'est pas terminé et qu'il devra être répété.

Il sera peut-être nécessaire de vriller le raccord légèrement pour le déloger du profil de sertissage.

1. Si le vérin ne se rétracte pas entièrement, appuyez sur le bouton de décompression de la pince électrique. Au besoin, déplacez la tête et répétez le processus pour les sertissages multiples.
2. Examinez et contrôlez le raccord selon les instructions du fabricant des raccords, les règles de l'art et les normes en vigueur.
