KÄYTTÖOHJE HC300 RIDGID

Lue tämä käyttäjän käsikirja huolellisesti ennen tämän työkalun käyttöä. Jos käyttöohjeen sisältö ymmärretään väärin tai sitä ei noudateta, seurauksena voi olla sähköisku, tulipalo ja/tai vakava loukkaantuminen.

HC-450/HC-300 Reikäsahauslaitteet

Merkitse sarjanumero alla olevaan tilaan ja säilytä tyyppikilvessä näkyvä tuotteen sarjanumero.
Sarjanro

Sisällysluettelo

Tallennuslomake koneen sarjanumerolle 139

Turvallisuussymbolit....141

Yleisiä turvallisuusohjeita....141

Työalue 141

Sähköturvallisuus 141

Henkilökohtainen turvallisuus 142

Työkalun käyttö ja huolto....142

Huolto....142

Reikäsahauslaitetta koskevat varoitukset....142

Mallin HC-450 kuvaus, tekniset tiedot ja vakiovarusteet....143

Kuvaus 143

Tekniset tiedot 143

Vakiovarusteet 144

Mallin HC-300 kuvaus, tekniset tiedot ja vakiovarusteet....144

Kuvaus 144

Tekniset tiedot 144

Vakiovarusteet 145

Kuvakkeet....145

Käyttöä edeltävä tarkastus....145

Laitteen ja työalueen valmistelu....146

Reikäsahauslaitteen kiinnitys putkeen 147

HC-450....147

HC-300....147

Virran kytkeminen reikäsahauslaitteeseen....148

Käyttöohjeet 149

Huolto-ohjeet 150

Puhdistus....150

Voitelu....150

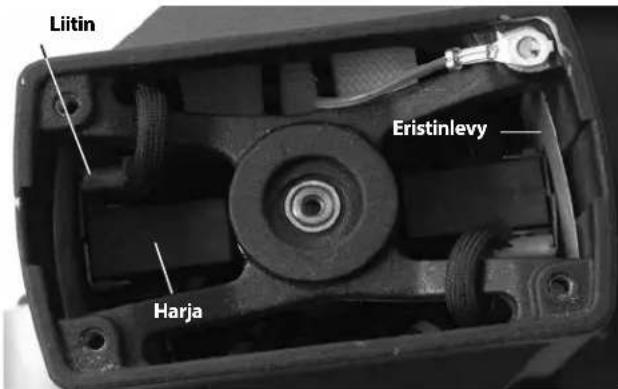

Harjojen vaihto....150

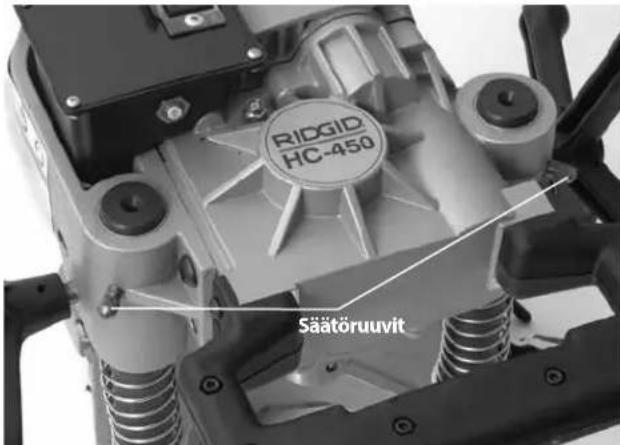

Säätöruuvin säätö....150

Lisävarusteet....150

Laitteen varastointi 151

Huolto ja korjaus....151

Hävittäminen 151

EU-vaatimustenmukaisuusvakuutus....Takakannen sisäpuoli

Elinikäinen takuu....Takakansi

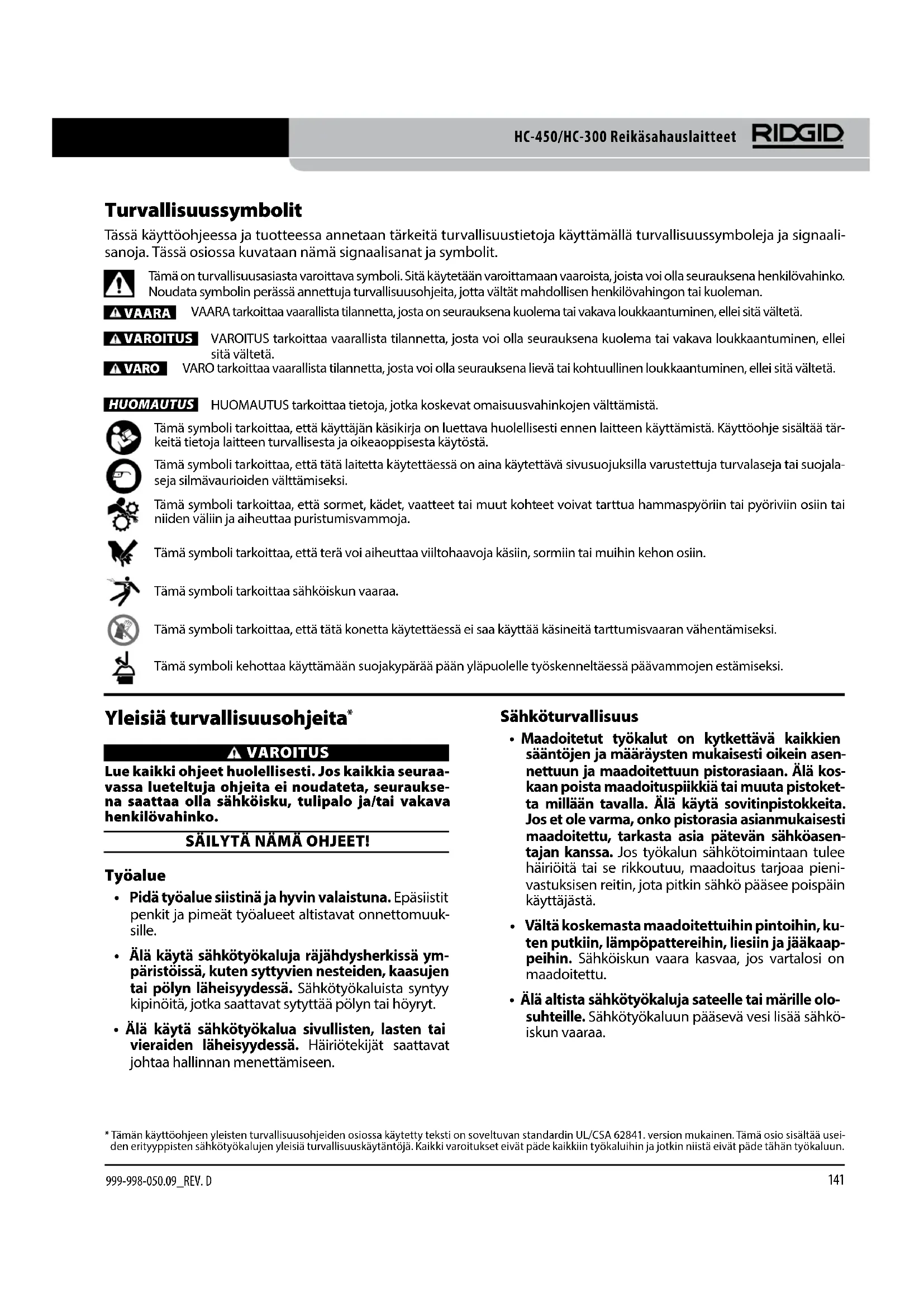

Turvallisuussymbolit

Tässä käyttöohjeessa ja tuotteessa annetaan tärkeitä turvallisuustietoja käyttämällä turvallisuussymboleja ja signaalisanoja. Tässä osiossa kuvataan nämä signaalisanat ja symbolit.

Tämä on turvallisuusasiasta varoittava symboli. Sitä käytetään varoittamaan vaaroista, joista voi olla seurauksena henkilövahinko. Noudata symbolin perässä annettuja turvallisuusohjeita, jotta vältät mahdollisen henkilövahingon tai kuoleman.

VAARA

VAARA tarkoittaa vaarallista tilannetta, josta on seurauksena kuolema tai vakava loukkaantuminen, ellei sitä vältetä.

VAROITUS

VAROITUS tarkoittaa vaarallista tilannetta, josta voi olla seurauksena kuolema tai vakava loukkaantuminen, ellei sitä vältetä.

VARO

VARO tarkoittaa vaarallista tilannetta, josta voi olla seurauksena lievä tai kohtuullinen loukkaantuminen, ellei sitä vältetä.

HUOMAUTUS

HUOMAUTUS tarkoittaa tietoja, jotka koskevat omaisuusvahinkojen välttämistä.

Tämä symboli tarkoittaa, että käyttäjän käsikirja on luettava huolellisesti ennen laitteen käyttämistä. Käyttöohje sisältää tärkeitä tietoja laitteen turvallisesta ja oikeaoppisesta käytöstä.

Tämä symboli tarkoittaa, että tätä laitetta käytettäessä on aina käytettävä sivusuojuksilla varustettuja turvalaseja tai suojalaseja silmävaurioiden välttämiseksi.

Tämä symboli tarkoittaa, että sormet, kädet, vaatteet tai muut kohteet voivat tarttua hammaspyöriin tai pyöriviin osiin tai niiden väliin ja aiheuttaa puristumisvammoja.

Tämä symboli tarkoittaa, että terä voi aiheuttaa viiltohaavoja käsiin, sormiin tai muihin kehon osiin.

Tämä symboli tarkoittaa sähköiskun vaaraa.

Tämä symboli tarkoittaa, että tätä konetta käytettäessä ei saa käyttää käsineitä tarttumisvaaran vähentämiseksi.

Tämä symboli kehottaa käyttämään suojakypärää pään yläpuolelle työskenneltaessä päävammojen estämiseksi.

Yleisiä turvallisuusohjeita\*

VAROITUS

Lue kaikki ohjeet huolellisesti. Jos kaikkia seuraavassa lueteltuja ohjeita ei noudateta, seuraukse-na saattaa olla sähköisku, tulipalo ja/tai vakava henkilövahinko.

SÄILYTÄ NÄMÄ OHJEET!

Työalue

• Pidä työalue siistinä ja hyvin valaistuna. Epäsiistit penkit ja pimeät työalueet altistavat onnettomuuk-sille.
• Älä käytä sähkötyökaluja räjähdysherkissä ympäristöissä, kuten syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökaluista syntyy kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
• Älä käytä sähkötyökalua sivullisten, lasten tai vieraiden läheisyydessä. Häiriötekijät saattavat johtaa hallinnan menettämiseen.

Sähköturvallisuus

• Maadoitetut työkalut on kytkettävä kaikkien sääntöjen ja määräysten mukaisesti oikein asennettuun ja maadoitettuun pistorasiaan. Älä koskaan poista maadoituspiikkiä tai muuta pistoketta millään tavalla. Älä käytä sovitinpistokkeita. Jos et ole varma, onko pistorasia asianmukaisesti maadoitettu, tarkasta asia pätevän sähköasentajan kanssa. Jos työkalun sähkötoimintaan tulee häiriöitä tai se rikkoutuu, maadoitus tarjoaa pienivastuksisen reitin, jota pitkin sähkö pääsee poispäin käyttäjästä.
• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos vartalosi on maadoitettu.

• Älä altista sähkötyökaluja sateelle tai märille olosuhteille. Sähkötyökaluun pääsevä vesi lisää sähköiskun vaaraa.

• Älä vahingoita virtajohtoa. Älä koskaan käytä johtoa työkalun kantamiseen tai pistokkeen irrottamiseen pistorasiasta. Älä altista virtajohtoa kuumuudelle, öljylle, teräville reunoille tai liikkuville osille. Vaihda vialliset johdot heti. Vialliset johdot lisäävät sähköiskun vaaraa.

• Kun sähkötyökalua käytetään ulkona, käytä ulkokäyttöön tarkoitettua jatkojohtoa, jossa on merkintä "W-A" tai "W". Nämä johdot on luokiteltu ulkokäyttöön ja ne vähentävät sähköiskun vaaraa.

Henkilökohtainen turvallisuus

- Ole valppaana, keskity tekemiseesi ja käytä maalaisjärkeä käyttäessäsi sähkötyökalua. Älä käytä työkalua väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkellinen valppauden menettäminen sähkötyökaluja käytettäessä voi johtaa vakaviin henkilövahinkoihin.

- Pukeudu asianmukaisesti. Älä käytä löysiä vaatteita tai koruja. Peitä pitkät hiukset. Pidä hiukset, vaatteet ja käsineet erossa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat takertua liikkuviin osiin.

- Vältä koneen käynnistyminen vahingossa. Varmista ennen pistokkeen kytkemistä, että virtakytkin on OFF-asennossa. Sähkötyökalujen kantaminen sormi virtakytkimellä tai pistokkeen kytkeminen pistorasiaan kytkimen ollessa ON-asennossa altistaa tapaturmille.

- Poista säätöavaimet tai -työkalut ennen kuin kytket virran päälle työkaluun. Sähkötyökalun pyörivään osaan kiinni jätetty säätötyökalu saattaa johtaa henkilövahinkoon.

- Älä kurottele. Pidä jalkasi tukevalla alustalla ja pysy tasapainossa. Tukevan asennon ja tasapainon avulla voit hallita työkalua paremmin yllättävissä tilanteissa.

- Käytä turvavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomilla pohjilla varustettujen turvakenkien, suojakypärän ja kuulonsuojaimien käyttö vähentää loukkaantumisvaaraa.

Työkalun käyttö ja huolto

• Käytä puristimia tai muuta tapaa työkappaleen kiinnittämiseksi ja tukemiseksi tukevalle työta-solle. Työkappaleen pitäminen käsin tai kehoa vasten on epävakaata ja voi aiheuttaa hallinnan menetyksen.

• Älä pakota työkalua. Käytä käyttötarkoitukseen soveltuvaa sähkötyökalua. Oikea työkalu suoriutuu tehtävästä paremmin ja turvallisesti.

• Älä käytä sähkötyökalua, jos virtakytkin ei kytke sitä päälle ja pois. Jos sähkötyökalua ei voi hallita kytkimellä, se on vaarallinen ja se on korjattava ennen käyttöä.

• Irrota pistoke pistorasiasta ennen säätöjen tekemistä, lisävarusteiden vaihtamista tai sähkötyökalujen varastointia. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen riskiä.
• Säilytä työkalut lasten ja kouluttamattomien henkilöiden ulottumattomissa. Työkalut ovat vaarallisia tottumattomien käyttäjien käsissä.
• Pidä hyvää huolta työkaluista. Pidä leikkaustyökalut terävinä ja puhtaina. Hyvin hoidetut ja terävät leikkaustyökalut takertelevat vähemmän ja ovat helpompia hallita.
• Tarkasta kulmavirheet ja liikkuvien osien kiinnitys, osien eheys ja muut työkalun käyttöön vaikutta-vat seikat. Korjauta vaurioitunut työkalu ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista työkaluista.
• Käytä vain lisävarusteita, joita valmistaja suosittelee käytettäväksi laitemallisi kanssa. Yhteen työkaluun sopivat lisävarusteet voivat olla toisessa työkalussa vaarallisia.

Huolto

• Työkalun huolto on aina annettava pätevän huol-tohenkilöstön tehtäväksi. Epäpätevän henkilökunnan suorittama huolto tai kunnossapito voi johtaa loukkaantumisvaaraan.
• Kun huollat työkalua, käytä aina alkuperäisten kanssa identtisiä varaosia. Noudata tämän käyttöohjeen Kunnossapito-jakson ohjeita. Hyväksymättömien osien käyttö tai huolto-ohjeiden laiminlyönnistä voi aiheutua sähköisku- tai loukkaantumisvaara.

Reikäsahauslaitetta koskevat varoitukset

VAROITUS

Tämä kohta sisältää nimenomaan tähän työka-luun liittyviä tärkeitä turvallisuusohjeita.

Lue nämä turvallisuustiedot huolellisesti ennen reikäsahauslaitteen käyttöä sähköiskun tai muun vakavan henkilövahingon vaaran pienentämiseksi.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN!

Säilytä tämä käsikirja koneen yhteydessä, jotta se on käyttäjän käytettävissä.

• Käytä aina kunnollisia suojalaseja. Leikkuutyökalut voivat rikkoutua tai pirstoutua. Leikkuulastuja voi sinkoutua tai pudota silmiin.
• Älä pidä käsineitä tai löysiä vaatteita, kun käytät laitetta. Älä anna hihojen roikkua ja napita takit. Älä kurota koneen yli. Vaatteet voivat juuttua koneeseen ja takertua kiinni.
• Pidä sormet ja kädet etäällä pyörivästä istukasta ja sahasta. Tämä vähentää tarttumisen ja leikkuuvammojen vaaraa.
• Kiinnitä reikäsahauslaite lujasti putkeen. Väärin kiinnitetty reikäsahauslaite saattaa pudota ja aiheuttaa isku- ja puristumisvammoja.
• Älä käytä poraamiseen. Käytössä olevaa järjestelmää sahattaessa putki on tyhjennettävä ja paine poistettava ennen sahaamista. Tämä vähentää sähköiskun ja muiden vakavien henkilövahinkojen vaaraa.
• Testaa virtajohdon mukana toimitettu vikavirtakatkaisin (GFCI) ennen käyttöä, jotta varmistat, että se toimii asianmukaisesti. Vikavirtakatkaisin vähentää sähköiskun vaaraa.
• Pään yläpuolelle työskenneltäessä työntekijöiden on aina käytettävä suojakypärää ja pysyttävä poissa työkalun alapuoliselta alueelta. Tämä vähentää vakavien tapaturmien vaaraa, jos esineitä putoaa alas.
• Käytä reikäsahauslaitteita ainoastaan reikien tekemiseen putkiin tässä käyttöohjeessa annettujen ohjeiden mukaisesti. Älä käytä muuhun tarkoitukseen tai muuta työkalua. Muut käyttötavat tai työkalun muuttaminen muita käyttötarkoituksia varten saattaa lisätä vakavan tapaturman vaaraa.
• Lue ja ymmärrä kaikkien käytettävien varusteiden ohjeet ja varoitukset ennen reikäsahauslaitteen käyttöä. Jos kaikkia ohjeita ja varoituksia ei noudateta, seurauksena voi olla omaisuusvahinkoja tai vakava loukkaantuminen.

⚠️ VARIOITUS Hionnassa, sahauksessa, porauksessa ja muissa rakennustöissä syntyvä pöly sisältää kemikaaleja, jotka tunnetusti aiheuttavat syöpää, syntymävikoja tai muita suvunjatkamiseen liittyviä haittoja. Esimerkkejä näistä kemikaaleista ovat:

• Lyijypohjaisten maalien lyijy
- Tiilien, sementin ja muiden muuraustuotteiden kiteinen pii, ja
- Kemiallisesti käsitellyn puutavaran arsenikki ja kromi

Vaarasi altistua näille aineille vaihtelee sen mukaan, kuinka usein teet tämäntyypistä työtä. Keinoja vähentää näille kemikaaleille altistumista: työskentele hyvin ilmastoidulla alueella ja käytä hyväksyttyjä turvallisuusvarusteita, esim. erityisesti mikroskooppisten hiukkasten suodattamiseen tarkoitettuja pölymaskeja.

Jos sinulla on kysyttävää tästä RIDGID® -tuotteesta:

– Ota yhteys paikalliseen RIDGID-jälleenmyyjään.
- Etsi paikallinen Ridge Tool -edustajasi osoitteesta RIDGID.com tai RIDGID.eu.
– Ridge Toolin tekniseen palveluosastoon saa yhteyden lähettämällä sähköpostia osoitteeseen [e-mail] tai soittamalla Yhdysvalloissa ja Kanadassa numeroon 844-789-8665.

Mallin HC-450 kuvaus, tekniset tiedot ja vakiovarusteet

Kuvaus

RIDGID ^ -mallin HC-450 reikäsahauslaite on tarkoitettu maks. 4 ^3/_4 " / 120 mm reikien leikkaamiseen teräsputkiin. Monikokoiisin reikiin sopivat Mechanical T's ^ , Hookers ^ , Vic-O-Lets ^TM sekä muut liittimet paineettomien putkistojen haroitukseen.

HC-450:ssä on ^5/_8 " / 16 mm poraistukka, mikä mahdollistaa kaikenkokoisten reikäsahojen ja reikäsahan ohjaimien käytön. Integroitu moottori ja hammasvälitys optimoivat isojen reikäsahojen suorituskyvyn. Kahden syöttökahvan ansiosta käyttäjä voi käyttää reikäsahauslaitetta joko vasemmalta tai oikealta puolelta. Pyörivän vesivaa'an ansiosta peräkkäiset reiät tulevat linjaan. Vain 13" / 32 cm korkea kompakti rakenne mahdollistaa HC-450:n käytön ahtaissa paikoissa ja asennetun putken yläpuolella lähellä kattoa.

HUOMAA! Mechanical T's, Hookers ja Vic-O-Lets ovat Victaulic Tool Companyn rekisteröimiä tava-ramerkkejä.

Tekniset tiedot

Leikkuukapasiteetti.... Maks. 4 ^3 / _4 '' / 120 mm

Putkikoot.... 1 1/4" - 8" / 30 mm - 200 mm

Poraistukan teho.... ^1/16 '' - ^5/8 '' / 2 mm - 16 mm

Poraistukan nopeus.... 110 kierr/min.

Moottorin teho.... 1.2 hv / 900W

Virrankulutus.... 12A / 120V

6A / 220-240V

12A / 100V

Äänenpaine (L _PA )*...... 97,4 dB(A), K=3

Äänenteho (LWA)* 101,43 dB(A), K=3

* Äänimittaukset on tehty standardin EN 62481-1 mukaisen standardoidun testin mukaisesti.
- Äänitasot voivat vaihdella paikan ja näiden työkalujen käytön mukaan.
- Äänen päivittäiset altistustasot on arvioitava tapauskohtaisesti ja tarvittaessa on ryhdyttävä asianmukaisiin turvatoimenpiteisiin. Altistumistasojen arvioinnissa on otettava huomioon aika, jonka työkalu on päältäkytkettynä ja pois käytöstä. Tämä voi pienentää koko työskentelyjakson altistustasoa merkittävästi.

Mitat

Korkeus.... 12.62" / 32 cm

Pituus.... 17" / 43 cm

Leveys.... 17" / 43 cm

Paino.... 42 lbs / 19 kg

Vakiovarusteet

• Reikäsahauslaite
• Istukan avain
• ^5/8 " / 16 mm reikäsahan ohjain ja vastalevy sekä ^1/4 " / 6,3 mm tappipora

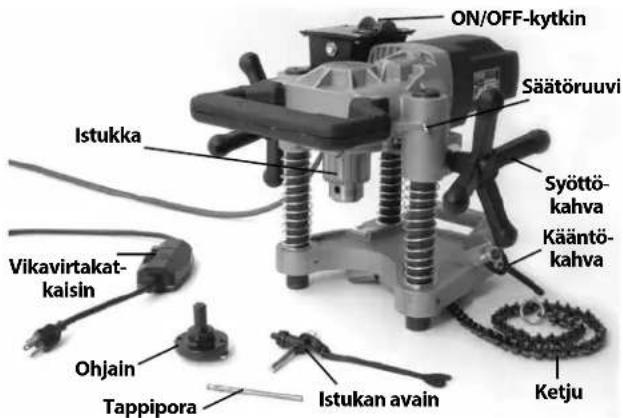

ON/OFF-kytkin Säätöruuvi Istukka Syöttö-kahva Kääntö-kahva Vikavirtakat-kaisin Ohjain Tappipora Istukan avain Ketju

Kuva 1 – HC-450 ja vakiovarusteet

Mallin HC-300 kuvaus, tekniset tiedot ja vakiovarusteet

Kuvaus

RIDGID ^ -mallin HC-300 reikäsahauslaite on tarkoitettu maks. 3" / 76 mm reikien leikkaamiseen teräsputkiin. Monikokoisiin reikiin sopivat Mechanical T's ^ , Hookers ^ , Vic-O-Lets ^TM sekä muut liittimet paineettomien putkistojen haaroitukseen.

HC-300:ssa on 1/2'' / 13 mm istukka mahdollistaa kaikki reikäkoot maks. 3" / 76 mm läpimittaan ja reikäsahan ohjaimet kuusikantakokoon 7/16'' / 11 mm saakka ( 1/2'' / 13 mm istukkakoko). Integroitu moottori ja hammasvälitys optimoivat sahan suorituskyvyn ja kestoiän. Yksi syöttökahva ja ON/OFF-kytkin tekevät käytöstä helppoa. Kompakti kaksiosainen rakenne mahdollistaa HC-300:n käytön ahtaissa ja vaikeapääsyisissä paikoissa.

HUOMAA! Mechanical T's, Hookers ja Vic-O-Lets ovat Victaulic Tool Companyn rekisteröimiä ta-varamerkkejä.

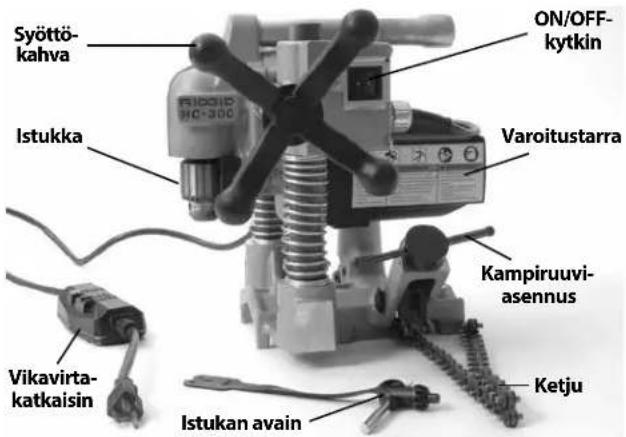

Syöttö-kahva ISTUKKA ON/OFF-kytkin Varoitustarra Kampiruuvi-asennus Vikavirta-katkaisin Istukan avain Ketju

Kuva 2 – Malli HC-300 ja vakiovarusteet

Tekniset tiedot

Leikkuukapasiteetti.... Maks. 3" / 76 mm

Putkikoot.... 1 1/4" - 8" / 30 mm - 200 mm

Poraistukan teho.... 1/16" - 1/2" / 2 mm - 13 mm

Poraistukan nopeus....360 kierr/min.

Moottorin teho....1.2 hv / 900W

Virrankulutus.... 11A / 120V 5,5A / 220-240V 12A / 100V

Äänenpaine (L _PA )*...... 97,4 dB(A), K=3

Äänenteho (L _wn )*...... 101,43 dB(A), K=3

* Äänimittaukset on tehty standardin EN 62481-1 mukaisen standardoidun testin mukaisesti.
- Äänitasot voivat vaihdella paikan ja näiden työkalujen käytön mukaan.
- Äänen päivittäiset altistustasot on arvioitava tapauskohtäisesti ja tarvittaessa on ryhdyttävä asianmukaisiin turvatoimenpiteisiin. Altistumistasojen arvioinnissa on otettava huomioon aika, jonka työkalu on päältäkytkettynä ja pois käytöstä. Tämä voi pienentää koko työskentelyjakson altistustasoa merkittävästi.

Mitat

Korkeus.... 12.8" / 32,5 cm

Pituus.... 11.9" / 30,2 cm

Leveys.... 13.2" / 33,4 cm

Kokonaiskorkeus.... 31 lbs / 14 kg

Runko.... 10 lbs / 4,5 kg

Moottoriosa.... 21 lbs / 9,5 kg

Vakiovarusteet

• Reikäsahauslaite (runko ja moottori)
- Istukan avain

Kuva 3 – Koneen sarjanumero

Reikäsahauslaitteiden HC-450 ja HC-300 sarjanumero on moottorin pohjassa. 4 viimeistä numeroa osoittavat valmistuskuukauden ja -vuoden (KKVV).

Kuvakkeet

! Virta kytketty O Virta katkaistu

HUOMAUTUS Oikeiden materiaalien sekä asennus-, liittämis- ja muotoilumenetelmien valinta on järjestelmän suunnittelijan ja/tai asentajan vastuulla. Väärien materiaalien ja menetelmien valinta voi aiheuttaa järjestelmävian.

Ruostumaton teräs ja muut korroosiota kestävät materiaalit voivat kontaminoitua asennuksen, liittämisen ja muotoilun aikana. Tällainen kontaminaatio saattaa aiheuttaa korroosiota ja ennenaikaisen rikkoutumisen. Kyseisiin käyttöolosuhteisiin, mukaan lukien kemialliset ja lämpöolosuhteet, tarkoitetut materiaalit ja menetelmät on arvioitava huolellisesti ennen asennusta.

Käyttöä edeltävä tarkastus

VAROITUS

Tarkasta reikäsahauslaite ennen jokaista käyttökertaa ja korjaa mahdolliset ongelmat pienentääksesi sähköiskusta ja muista syistä johtuvien vakavien tapaturmien vaaraa ja estääksesi työkalun vaurioitumisen.

1. Varmista, että reikäsahauslaite on irrotettu pistorasiasta ja ON/OFF-kytkin on OFF-asennossa.

2. Puhdista työkalu, etenkin kahvat ja säätimet, öljystä, rasvasta ja liasta. Tämä helpottaa tarkastusta ja estää työkalun tai sen ohjaimen irtoamisen otteestasi.

3. Tarkasta reikäsahauslaitteen seuraavat osat:

- Tarkasta virtajohto, vikavirtakatkaisin (GFCI) ja pistoke vaurioiden tai muutosten varalta.

• Oikea asennus ja täydellisyys.
• Rikkoutuneet, kuluneet, puuttuvat, väärin kohdistetut tai vääntyneet osat. Varmista, että moottoriosa liikkuu pehmeästi ja vapaasti ylös ja alas runko-osan pylväissä. Varmista, että ketju ja kääntökahva liikkuvat esteettä. Varmista HC-300:ssa, että työntimen tappi toimii oikein ja pitää moottoriosan kiinni rungossa (kuva 7).

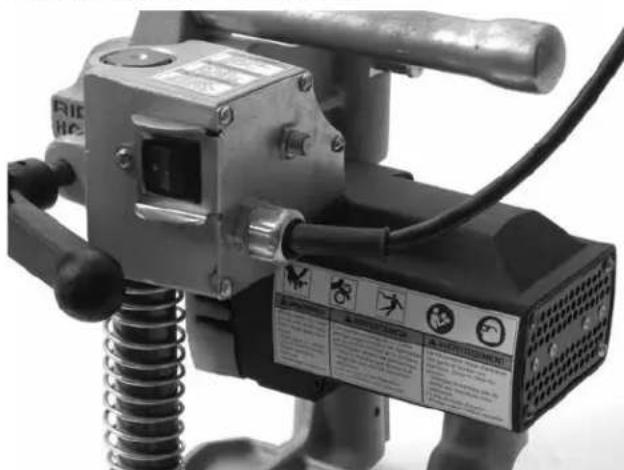

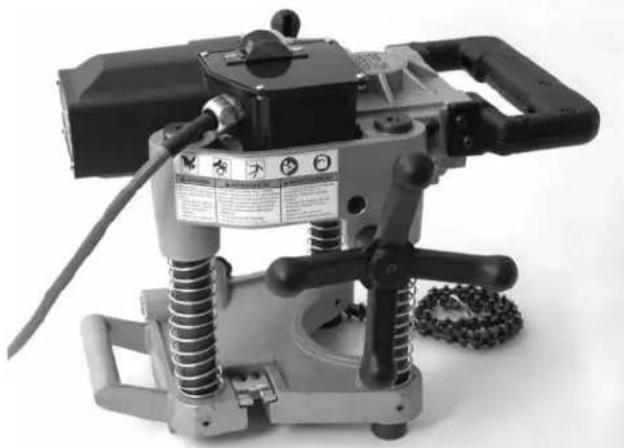

Kuva 4A – HC-450:n varoitustarra

Kuva 4B - HC-300:n varoitustarrat

• Varoitustarrat ja niiden luettavuus (ks. kuvat 4A ja 4B).
- Mahdolliset muut seikat, jotka voivat estää turvallisen ja normaalin käytön.
Jos ongelmia ilmenee, älä käytä reikäsahauslaitetta, ennen kuin ongelmakohdat on korjattu.

1. Tarkasta reikäsahauslaitteen kanssa käytettävä ohjain, reikäsaha ja porat kulumisen, vääntymien, vaurioiden ja muiden vikojen varalta. Älä käytä tylsiä tai vioittuneita leikkuutyökaluja. Tylsät ja vioittuneet leikkuutyökalut vaativat enemmän voimaa, heikentävät työn laatua ja lisäävät tapaturmien vaaraa.
2. Vedä johto sisään kuivin käsin. Varmista testaamalla virtajohdon vikavirtakatkaisin, että se toimii oikein. Kun testipainiketta painetaan, nollauspainikkeen tulee nousta ylös. Viritä painike uudelleen painamalla nollauspainiketta. Jos vikavirtakatkaisin ei toimi oikein, irrota virtajohto pistorasiastaäläkä käytä reikäsahauslaitetta, ennen kuin vikavirtakatkaisin on korjattu.
3. Pidä reikäsahauslaite tukevalla alustalla ja tarkasta sen toiminta. Pysyttele etäällä istukasta. Siirrä ON/OFF-kytkin ON-asentoon. Moottorin tulisi käynnistyä ja istukan pyöriä vastapäivään sen päästä katsottuna. Tarkasta työkalu kohdistusvirheiden, kiinnityksen, outojen äänien ja muiden normaalista poikkeavien olosuhteiden varalta. Siirrä ON/OFF-kytkin OFF-asentoon. Jos havaitaan ongelmia, älä käytä työkalua, ennen kuin se on korjattu.
4. Irrota pistoke tarkastuksen jälkeen pistorasiasta kuivin käsin.

Laitteen ja työalueen valmistelu

VAROITUS

Määritä reikäsahauslaitteen ja työskentelyalueen asetukset näiden toimenpiteiden mukaan pienentääksesi sähköiskusta, tarttumisesta, puristumisesta yms. johtuvien loukkaantumisten vaaraa ja estääksesi työkalun vauriot.

Kiinnitä reikäsahauslaite lujasti putkeen. Väärin kiinnitetty reikäsahauslaite saattaa pudota ja aiheuttaa isku- ja puristumisvammoja.

Älä käytä poraamiseen. Käytössä olevaa järjestelmää sahattaessa putki on tyhjennettävä ja paine poistettava ennen sahaamista. Tämä vähentää sähköiskun ja muiden vakavien henkilövahinkojen vaaraa.

Pään yläpuolelle työskenneltäessä työntekijöiden on aina käytettävä suojakypärää ja pysyttävä poissa työskentely-paikan alapuoliselta alueelta. Tämä vähentää vakavien tapaturmien vaaraa, jos esineitä putoaa alas.

1. Tarkasta, onko työalueella:

• Kunnollinen valaistus.

• Syttyviä nesteitä, höyryjä tai pölyä. Älä työskentele alueella, ennen kuin ongelmat on tunnistettu ja korjattu. Reikäsaha ei ole räjähdyksenkestävä, ja se voi kipinöidä.
• Esteetön, tasainen, vakaa ja kuiva paikka laitteita ja käyttäjää varten.
• Oikein maadoitettu pistorasia, joka antaa oikean jännitteen. Kolmiaukkoinen tai vikavirtasuojattu pistorasia ei välttämättä ole maadoitettu. Jos et ole varma, pyydä valtuutettua sähköasentajaa tarkistamaan pistorasia.
• Pistorasiaan johtava vapaa reitti, jossa ei ole mitään, mikä saattaisi vioittaa virtajohtoa.
• Käy suoritettava työ läpi. Määritä putken tyyppi ja koko sekä sen ympärillä oleva vapaa tila. Määritä leikattavan reiän koko ja paikka. Merkitse leikkuukohta selkeästi. Jos asennetaan liitin, noudata liitinvalmistajan ohjeita. Määritä työhön soveltuvat laitteet. Katso kuvaus ja tekniset tiedot työkalun tiedoista.

Varmista, että leikattava putki on hyvin tuettu ja tukevasti paikallaan. Putken on kestettävä liikkumatta reikäsahauslaitteen paino ja leikkauksen aikana siihen kohdistuvat voimat.

Jos työtä tehdään olemassa olevalle järjestelmälle, varmista että järjestelmässä ei ole painetta ja että se on tyhjennetty. Reikäsahauslaitteita ei ole tarkoitettu poraamiseen. Paineistettuihin ja nesteitä sisältäviin järjestelmiin leikkaaminen voi aiheuttaa roiskeita, sähköiskun ja muita vakavia henkilövahinkoja. Tunne putken sisältö ja siihen mahdollisesti liittyvät vaarat.

1. Varmista, että käytettävät laitteet on tarkastettu asianmukaisesti.
2. Valitse suoritettavaan työhön soveltuva reikäsaha. Varmista, että reikäsaha on asennettu oikein ohjeiden mukaisesti ja että se on hyvässä käyttökunnossa. Tappiporan käyttöä suositellaan. Tappipora saa ulottua enintään 38 / 10 mm reikäsahan pään yli ja se on kiristettävä kiinni kunnolla.

3. Aseta reikäsahauslaite tukevalle alustalle ja asenna reikäsaha istukkaan. Varmista ennen reikäsahan tai poran asennusta tai vaihtoa, että ON/OFF-kytkin on OFF-asennossa ja reikäsahauslaite on irrotettuna pistorasiasta.

4. Avaa istukka tarpeeksi auki reikäsahan karalle. Tarvittaessa istukan avaamiseen voidaan käyttää istukan avainta. Varmista, että kara ja istukan leuat ovat puhtaat.

5. Työnnä kara kokonaan istukkaan. Varmista, että reikäsaha keskittyy istukkaan, ja kiristä istukka tiukalle käsin.
6. Käytä istukan avainta jokaisessa kolmessa istukan reiässä istukan kiristämiseksi tukevasti karaan. Muista poistaa istukan avain istukasta ennen virran kytkemistä työkaluun.

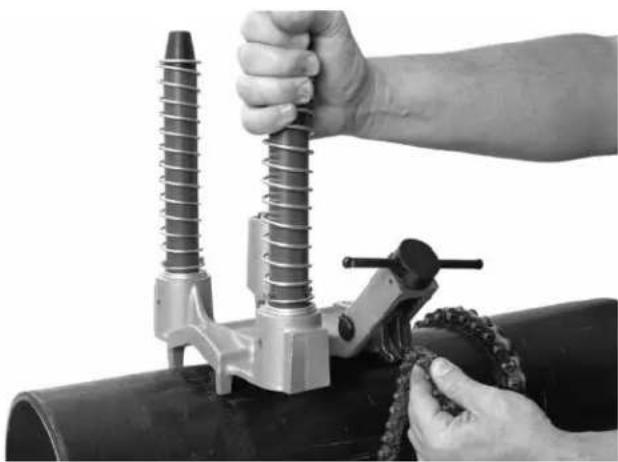

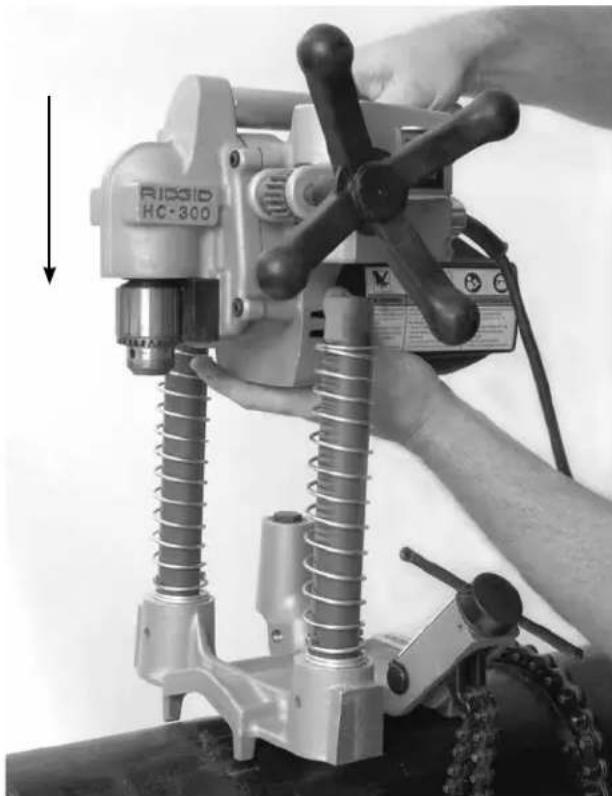

Reikäsahauslaitteen kiinnitys putkeen

Reikäsahauslaite painaa noin 42 lbs / 19 kiloa. Käytä hyvää nostotekniikkaa, kun asetat laitetta putkeen. Älä kurota ja säilytä hyvä tasapaino ja jalkatuki koko ajan. Olosuhteista riippuen reikäsahauslaitteen asentamiseksi putkeen voidaan tarvita kaksi henkilöä.

Reikäsahauslaitteita voidaan käyttää missä kulmassa ja suunnassa tahansa. Jos reikä tehdään putken pohjaan tai sivulle, voi olla helpompi asettaa reikäsahauslaite putken päälle ketjun kiinnittämiseksi putken ympärille ja siirtää se vasta sitten lopulliseen asentoonsa.

HC-450

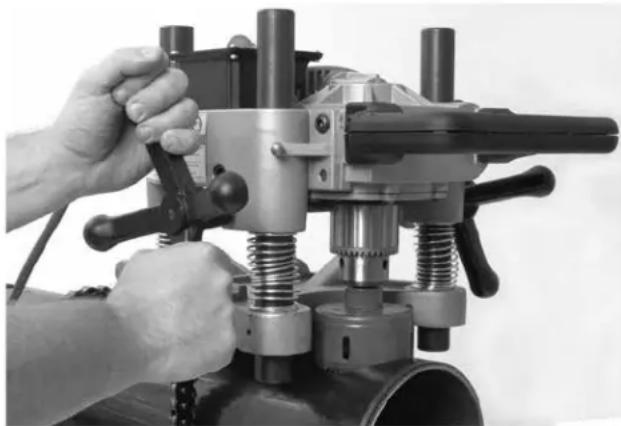

1. Varmista, että ketju riippuu vapaasti ja kääntökahva on hellitetty kokonaan.
2. Nosta HC-450-reikäsahauslaite varovasti ja aseta V-muotoiset ohjaimet kohtisuorassa putkeen nähden leikkuukohdan lähelle. Varmista, ettei ketju ole putken ja työkalun rungon välissä.
3. Pidä aina vähintään toinen käsi reikäsahauslaitteessa sen vakauttamiseksi ja ohjaamiseksi. Tartu ketjun päähän ja vedä se tiukasti putken ympärille. Kiinnitä ketjun lähin tappi kulutuslevyyn ja kiristä kääntökahva tiukasti reikäsahauslaitteen pitämiseksi paikallaan putkessa. (Katso kuva 5.)

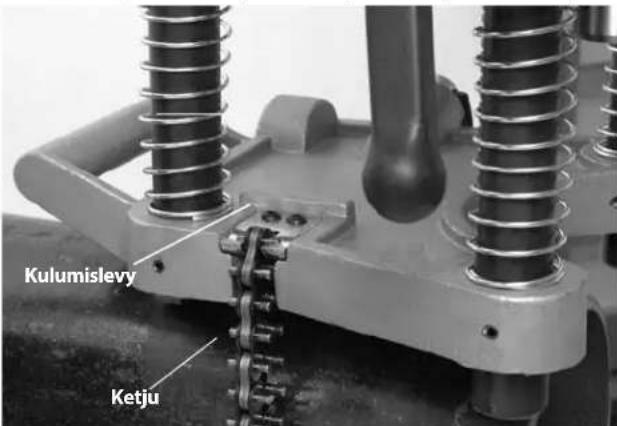

Kulumislevy Ketju

Kuva 5 – HC-450:n ketjun kiinnitys

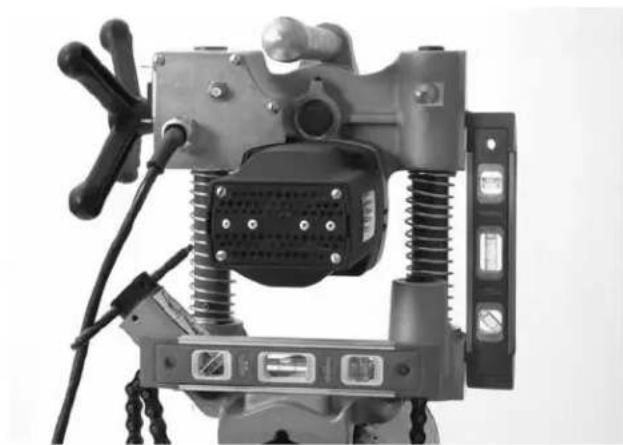

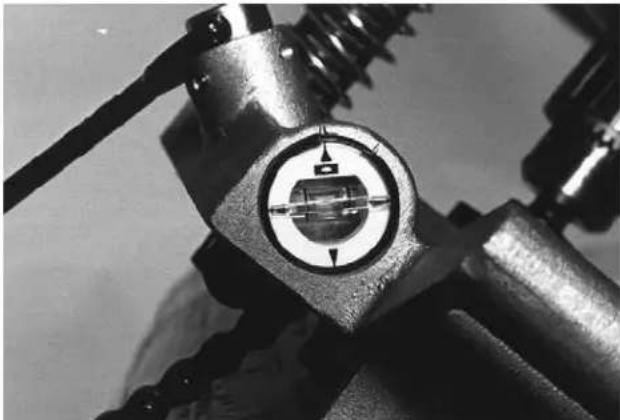

Kuva 6 – Reikäsahauslaitteen HC-450 vesivaaka

1. Pidä toisella kädellä kiinni reikäsahauslaitteesta sen vakauttamiseksi ja ohjaamiseksi ja hellitä kääntökahvaa niin, että työkalu asettuu lopulliseen asentoonsa. Kohdista tappipora halutun leikkauskohdan kanssa ja kiristä kääntökahva tiukasti. Älä irrota käsiäsi reikäsahauslaitteesta, ennen kuin olet varmistanut, että se on kiinnitetty kunnolla putkeen. Reikäsahauslaite on kiinnitettävä varmasti ja kohtisuorassa putkeen nähden, jolloin reikäsahan juuttumisvaara vähenee.

HC-300

HC-300 voidaan kiinnittää putkeen yhtenä kappaleena (kuten HC-450) tai erottamalla runko-osa työkalusta ja kiinnittämällä runko putkeen, jonka jälkeen moottori- osa kiinnitetään runkoon.

1. Aseta HC-300-reikäsahauslaite tukevalle, kestävälle alustalle ja vedä työnnin vasemman pylvään taakse (kuva 7) ja nosta moottoriosa irti rungosta.

Työnnin RIGID (C € 6) Machan: 10 Torten: 10 RICHENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZENZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN ZEN BAN RICHID (C € 6) Machan: 10 Torten: 10 RICHID (C € 6) Machan: 10 Torten: 10 RICHID (C € 6) Machan: 10 RICHID (C € 6) Machan: 10 RICHID (C € 6) Machan: 10 RICHID (C € 6) Machan: 10 RICHID (C € 6) Machan: 10 RICHID (C € 6) Machan: 10 RICHID (C € 6) NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER NUTTER

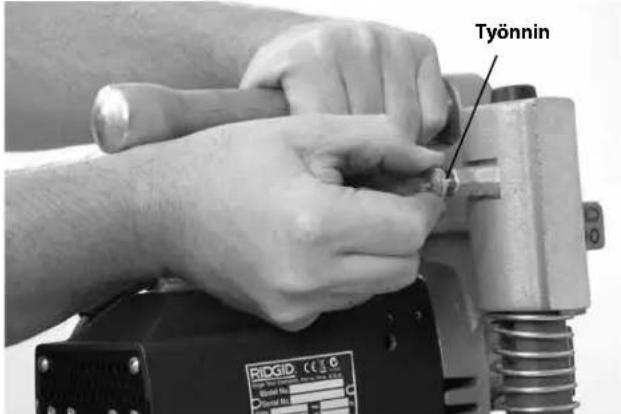

Kuva 7 – Runko- ja moottoriosien erottaminen

1. Varmista, että ketju riippuu vapaasti ja kääntökahva on hellitetty kokonaan rungossa.
2. Aseta runko-osa ja V-muotoiset ohjaimet kohtisuorassa putkeen nähden leikkuukohdan lähelle. Varmista, ettei ketju ole putken ja työkalun rungon välissä.
3. Pidä aina vähintään toinen käsi runko-osassa sen vakauttamiseksi ja ohjaamiseksi. Tartu ketjun päähän ja vedä se tiukasti putken ympärille. Kun vedät ketjusta, ketjun kiinnityspäässä oleva jousi kiristyy. Kiinnitä lähin ketjutappi ketjukoukkuun – jousivoima auttaa pitämään ketjun ketjukoukussa. Kiristä kampiruuvi tiukalle rungon pitämiseksi kiinni putkessa. (Katso kuva 8.)

Kuva 8 – Ketjun kiinnitys

1. Nosta moottoriosa varovasti ja kohdista moottoriosassa olevat pylväsaukot runko-osan pylväisiin. Pai-na moottoria paikalleen, kunnes työnnin tarttuu kiinni pylvääseen ja pitää moottoriosan kiinni rungossa. Varmista, että moottori on kunnolla kiinni rungossa. (Katso kuva 9.)
2. HC-300:n rungossa on useita koneistettuja tasaisia pintoja, joita voidaan käyttää reikien kohdistamiseen. (Katso kuva 10.)

Kuva 9 - HC-300:n moottoriosan kiinnitys runkoon

Kuva 10 - HC-300:n oikaisu

1. Pidä toisella kädellä kiinni reikäsahauslaitteesta sen vakauttamiseksi ja ohjaamiseksi ja hellitä kampiruu via niin, että työkalu asettuu lopulliseen asentoonsa. Kohdista tappipora halutun leikkauskohdan kanssa ja kiristä kampiruuvi tiukasti. Älä irrota käsiäsi reikäsahauslaitteesta, ennen kuin olet varmistanut, että se on kiinnitetty kunnolla putkeen. Reikäsahauslaite on kiinnitettävä varmasti ja kohtisuorassa putkeen nähden, jolloin reikäsahan juuttumisvaara vähenee.

HC-300 voidaan asentaa putkeen yhtenä kappaleena noudattamalla HC-450-osion asennusvaiheita ja käyttämällä HC-300-osion tietoja ketjun kiinnittämiseen ja kohdistamiseen.

Virran kytkeminen reikäsahauslaitteeseen

1. Varmista, että ON/OFF-kytkin on OFF-asennossa.
2. Varmista, että virtajohto on vedetty työkalun takaa etäälle istukasta ja työalueesta. Vedä johto selvää reittiä pitkin pistorasiaan ja työnnä kuivin käsin pistoke pistorasiaan. Pidä kaikki liitännät kuivina ja irti maasta. Jos virtajohto ei ole riittävän pitkä, käytä jatkojohtoa, joka täyttää seuraavat kriteerit:
3. Se on hyvässä kunnossa.
4. Siinä on työkalun pistokkeen kaltainen kolmipiikkinen pistoke.
5. Se soveltuu ulkokäyttöön ja siinä on merkintä "W" tai "W-A" (ts. SOW), tai se on yhteensopiva H05VV-F, H07VV-F-tai H05RN-F, H07RN-F-tyyppien tai IEC-tyyppiluokituksen (60227 IEC 53, 60245 IEC 57) kanssa.
6. Johdon koko on riittävä (16 AWG / 1,5 mm ^2 50':lle / 15,2 m) tai sen alle, 14 AWG / 2,5 mm ^2 50' - 100':lle / 15,2 m - 30,5 m pitkä). Alimitoitetut johdot voivat ylikuumeta, jolloin eriste voi sulaa tai seurauksena voi olla tulipalo tai muita vaurioita.

Kun käytät jatkojohtoa, reikäsahauslaitteen vika-virtakatkaisin ei suojaa jatkojohtoa. Jos pistorasiaa ei ole suojattu vikavirtakatkaisimella, pistorasian ja jatkojohdon välille suositellaan vikavirtakatkaisijalla varustettua pistoketta, jolloin sähköiskun vaara pienenee jatkojohdon mahdollisesti vioittuessa.

Käyttöohjeet

VAROITUS

Käytä aina kunnollisia silmiensuojaimia. Leikkuutyökalut voivat rikkoutua tai pirstoutua. Leikkuulastuja voi sinkoutua tai pudota silmiin.

Älä käytä poraamiseen. Käytössä olevaa järjestelmää sahattaessa putki on tyhjennettävä ja paine poistettava ennen sahaamista. Tämä vähentää sähköiskun ja muiden vakavien henkilövahinkojen vaaraa.

Älä pidä käsineitä tai löysiä vaatteita, kun käytät laitetta. Älä anna hihojen roikkua ja napita takit. Älä kurota koneen yli. Vaatteet voivat juuttua koneeseen ja takertua kiinni.

Pidä sormet ja kädet etäällä pyörivästä istukasta ja sahasta. Tämä vähentää tarttumisen ja leikkuuvammojen vaaraa.

Noudata käyttöohjetta sähköiskusta, tarttumisesta ja muista syistä johtuvan tapaturmavaaran pienentämiseksi ja reikäsahauslaitteen vaurioitumisen estämiseksi.

1. Varmista, että reikäsahauslaite ja työalue on valmisteltu oikein eikä alueella ole sivullisia tai muita häiriöteki-jöitä.
2. Ota asianmukainen työskentelyasento, jonka ansiosta:

- Reikäsahauslaitetta, ON/OFF-kytkintä ja syöttökahvaa voidaan hallita. HC-300:ssa sinun on oltava virtakytkimen ja syöttökahvan kanssa samalla puolella. Älä vielä kytke virtaa työkaluun.

• Saavutat hyvän tasapainon. Varmista, ettei sinun tarvitse kurotaa työkalun yli.

• Siirrä ON/OFF-kytkin ON-asentoon. Varmista, että reikäsaha ja tappipora pyörivät suorassa ja oikeaan suuntaan. Jos ne heittelehtivät tai havaitaan muita ongelmia, siirrä virtakytkin OFF-asentoon, irrota pistoke pistorasiasta ja korjaa mahdolliset viat ennen käyttöä. Pidä sormet, kädet ja vaatteet etäällä pyörivästä istukasta tarttumisvaaran vähentämiseksi.

• Aseta molemmat kädet käsipyörälle ja pyöritä tappipora kosketuksiin putken kanssa. Paina tukevasti ja aloita pilottireiän poraaminen. Älä pakota tappiporaa/reikäsahaa. Tämä voi ylikuormittaa reikäsahan ja työkalun moottorin ja aiheuttaa ennenaikaisen rikkoutumisen.

Kuva 11 – Reikäsahauslaitteen käyttö

Kun reikäsaha on kosketuksessa putkeen, jatka tiukasti painamista. Putken koosta ja seinämän paksuudesta sekä leikattavan reiän koosta riippuen reikäsahaa voidaan joutua vetämään hieman takaisin lastujen pois-tamiseksi.

Tarvittaessa reikäsahauslaite voidaan sammuttaa ja työkappaleeseen levittää sopiva määrä leikkuunestettä. Älä levitä leikkuunestettä työkalun ollessa käynnissä, sillä se lisää tarttumisvaaraa. Ryhdy tarvittaviin toimenpiteisiin voiteluaineen valumisen ja roiskumisen estämiseksi käytön aikana.

Kun reikäsaha liikkuu putken läpi ja leikkuun ollessa valmis, leikkuu keskeytyy ajoittain. Paina tällöin pie-nemmällä voimalla, ettei reikäsaha juutu kiinni.

1. Kun reikä on valmis, vedä reikäsaha putkesta ja käännä ON/OFF-kytkin OFF-asentoon.
2. Irrota reikäsahauslaite putkesta kiinnitykseen nähden päinvastaisessa järjestyksessä. Varmista ennen ketjun löysäämistä tai HC-300:n työntimen vetämistä, että sinulla on varma ote reikäsahauslaitteesta.
3. Jos putkenpaloja joudutaan poistamaan reikäsahasta, varmista aina ennen niiden poistamista, että ON/OFF-kytkin on OFF-asennossa ja reikäsahauslaite on irrotettu pistorasiasta. Poista putkenpalat varovasti, sillä ne voivat kuumia ja teräväreunaisia.

Huelto-ohjeet

VAROITUS

Varmista ennen huoltoa tai säätöjä, että työkalun ON/OFF-kytkin on OFF-asennossa ja työkalun pistoke irrotettu pistorasiasta.

Huolla työkalu näiden menetelmäohjeiden mukaisesti sähköiskusta, tarttumisesta ja muista syistä johtuvan tapaturmavaaran pienentämiseksi.

Puhdistus

Pyyhi jokaisen käyttökerran jälkeen mahdolliset metallilastut ja öljy pois puhtaalla, kostealla liinalla erityisesti esim. alueelta, joissa pylväät liikkuvat. Puhdista pöly ja roskat moottorin ilmanvaihtoaukoista.

Voitelu

Reikäsahauslaitteen vaihteistot ovat suljettuja järjestelmiä eivätkä ne vaadi lisävoitelua merkittäviä vuotoja lukuun ottamatta. Tällöin työkalut on palautettava huoltoliikkeeseen.

Älä voitele pylväissä liikkuvia laakereita. Laakereita ei ole suunniteltu käytettäväksi voiteluaineiden kanssa, sillä voiteluaineisiin kertyvä lika ja roskat voivat vahingoittaa laakereita.

Tarvittaessa ketju ja ruuvi voidaan voidella ohuella voi- teluöljyllä. Pyyhi ylimääräinen öljy altistuneilta pinnoilta.

Harjojen vaihto

Tarkasta moottorin hiiliharjat kuuden kuukauden välein ja vaihda ne, jos ne ovat kuluneet alle 1/2" / 1,3 cm mittaan.

1. Avaa moottorin kannen neljä kiinnitysruuvia ja irrota kansi.
2. Vedä pihdeillä moottorin harjat suoraan ulos. Irrota liitin. (Katso kuva 12.)

Liitin Eristinlevy Harja

Kuva 12 – Harjan sijainti - moottorin kansi avattuna

1. Tarkasta kollektori kulumisen varalta. Jos se on erittäin kulunut, toimita työkalu huollettavaksi.

2. Paina harja pitimeen ja työnnä se moottorikoteloon. Varmista, että eristinlevyt ovat oikein harjanpitimen ja kotelon välissä. Kiinnitä liitin ja asenna moottorin kansi paikalleen.

Säätöruuvin säätö

HC-450:ssä on säätöruuvit runko- ja moottoriosien vä- lisen kitkan säätämiseksi. Kiristä tai löysää säätöruuveja halutun säädön saamiseksi. (Katso kuva 13.)

RIGID HC-450 Säätöruuvit

Kuva 13 – Säätöruuvien säätö

Lisävarusteet

VAROITUS

Pienennä vakavan loukkaantumisen vaaraa käyttämäl- lä ainoastaan lisävarusteita, jotka on suunniteltu ja joita nimen omaan suositellaan käytettäviksi RIDGID-reikäsahauslaitteiden kanssa. Näitä ovat esimerkiksi alla luetellut. Muiden työkalujen kanssa käytettäväksi tarkoitetut lisävarusteet voivat olla vaarallisia RIDGID-reikäsahauslaitteiden kanssa käytettäessä.

Malli HC-300

Luettelonro	Kuvaus
16671	R2S Reikäsahan ohjain
84427	HC-450/HC-300 Kantolaatikko
77017	Istukan avain

Malli HC-450

Luettelonro	Kuvaus
84427	HC-450 Kantolaatikko
59502	R4^5/_8'' / 16 mm Ohjain vain reikäsahoihin
59132	Istukan avain

Katso reikäsahaluettelo RIDGID-luettelosta.

Laitteen varastointi

⚠️ VARIOITUS Reikäsahauslaitteita on säilytettävä sisätiloissa tai hyvin sateelta suojattuina. Reikäsahauslaite on säilytettävä lukitussa paikassa lasten ja asiattomien henkilöiden ulottumattomissa. Laite voi aiheuttaa vakavia henkilövahinkoja kouluttamattomien käyttäjien käsissä.

Huolto ja korjaus

VAROITUS

Epätäydellisen huollon tai korjauksen jälkeen laitteen käyttö ei välttämättä ole enää turvallista.

Huolto-ohjeet kattavat useimmat tämän laitteen huoltotarpeista. Jos laitteessa esiintyy ongelma, jota ei mainita tässä kohdassa, vain valtuutettu RIDGID-huoltoteknikko voi korjata sen.

Työkalu tulee viedä valtuutettuun RIDGID-huoltoliik- keeseen tai palauttaa tehtaalle.

Lisätietoja lähimmistä valtuutetuista RIDGID-huolto- liikkeistä, huollosta ja huoltoon liittyvistä kysymyksistä:

• Ota yhteys paikalliseen RIDGID-jälleenmyyjään.
• Etsi paikallinen Ridge Tool -edustajasi osoitteesta RIDGID.com tai RIDGID.eu.
• Ridge Toolin tekniseen palveluosastoon saa yhteyden lähettämällä sähköpostia osoitteeseen [e-mail] tai soittamalla Yhdysvalloissa ja Kanadassa numeroon 844-789-8665.

Hävittäminen

Reikäsahauslaitteen osat sisältävät arvokasta materiaalia, joka voidaan kierrättää. Tällaisesta kierrätyksestä huolehtivat paikalliset erikoiysritykset. Komponentit on hävitettävä kaikkien soveltuvien määräysten mukaisesti. Pyydä lisätietoja paikallisilta jätehuoltoviranomaisilta.

EY-maat: Älä hävitä sähkölaitteita kotitalousjätteen mukana!

EU:n sähkö- ja elektroniikkalaiteromudirektiivin 2002/96/EY ja sen kansallisen lainsäädännön täytäntöönpanon mukaan käytöstä poistetut sähkölaitteet on koottava erikseen ja hävitettävä tavalla, joka ei vahingoita ympäristöä.

Vakuutamme, että edellä luetellut koneet täyttävät käyttö ohjekirjan mukaisesti käytettynä seuraavien direktiivien ja standardien vaatimukset.

EZ IZJAVA O SUKLADNOSTI

Izjavljujemo da su gore navedeni strojevi, kada se koriste u skladu s priručnikom za korisnike, sukladni s relevantnim zah tjevima dolje navedenih direktiva i standarda.

EU MEGFELELŐSÉGI NYILATKOZAT
