NÁVOD K OBSLUZE HC300 RIDGID

Nástroje na vrtání otvorů

HC-450/HC-300

Před používáním tohoto nástroje si pečlivě přečtěte tento Návod k použití. Nepochopení a nedodržení obsahu tohoto návodu může vést k úrazu elektrickým proudem, vzniku požáru nebo k závažné újmě na zdraví.

Nástroje na vrtání otvorů HC-450/HC-300

Do níže uvedeného políčka si zapište výrobní číslo uvedené na typovém štítku.
Sériové č.

Obsah

Záznamový formulář sériového čísla stroje....167

Bezpečnostní symboly....169

Všeobecné bezpečnostní předpisy 169

Pracovní oblast 169

Elektrobezpečnost....169

Osobní bezpečnost ....170

Používání a péče o nástroj....170

Servis....170

Varování ohledně nástroje na vrtání otvorů 170

Popis....171

Specifikace....171

Standardní vybavení....172

Popis modelu HC-300, jeho specifikace a standardní vybavení 172

Popis....172

Specifikace....172

Standardní vybavení....173

Kontrola před zahájením práce 173

Příprava stroje a pracoviště....174

Upnutí nástroje na vrtání otvorů na trubku....175

HC-450....175

HC-300....176

Zapnutí nástroje na vrtání otvorů....177

Návod k obsluze 177

Návod na údržbu....178

Čištění 178

Mazání 178

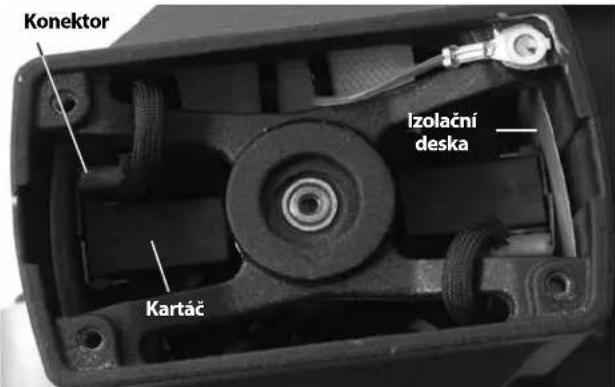

Výměna kartáčů....178

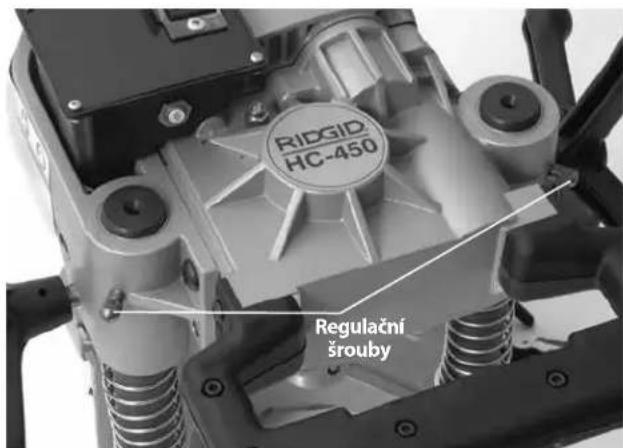

Nastavení regulačního šroubu....179

Příslušenství 179

Uskladnění přístroje....179

Servis a opravy....179

Likvidace 179

Prohlášení o shodě UE....Na vnitřní straně zadního obalu

Záruka po dobu životnosti....Zadní strana obálky

* Překlad původního návodu k používání

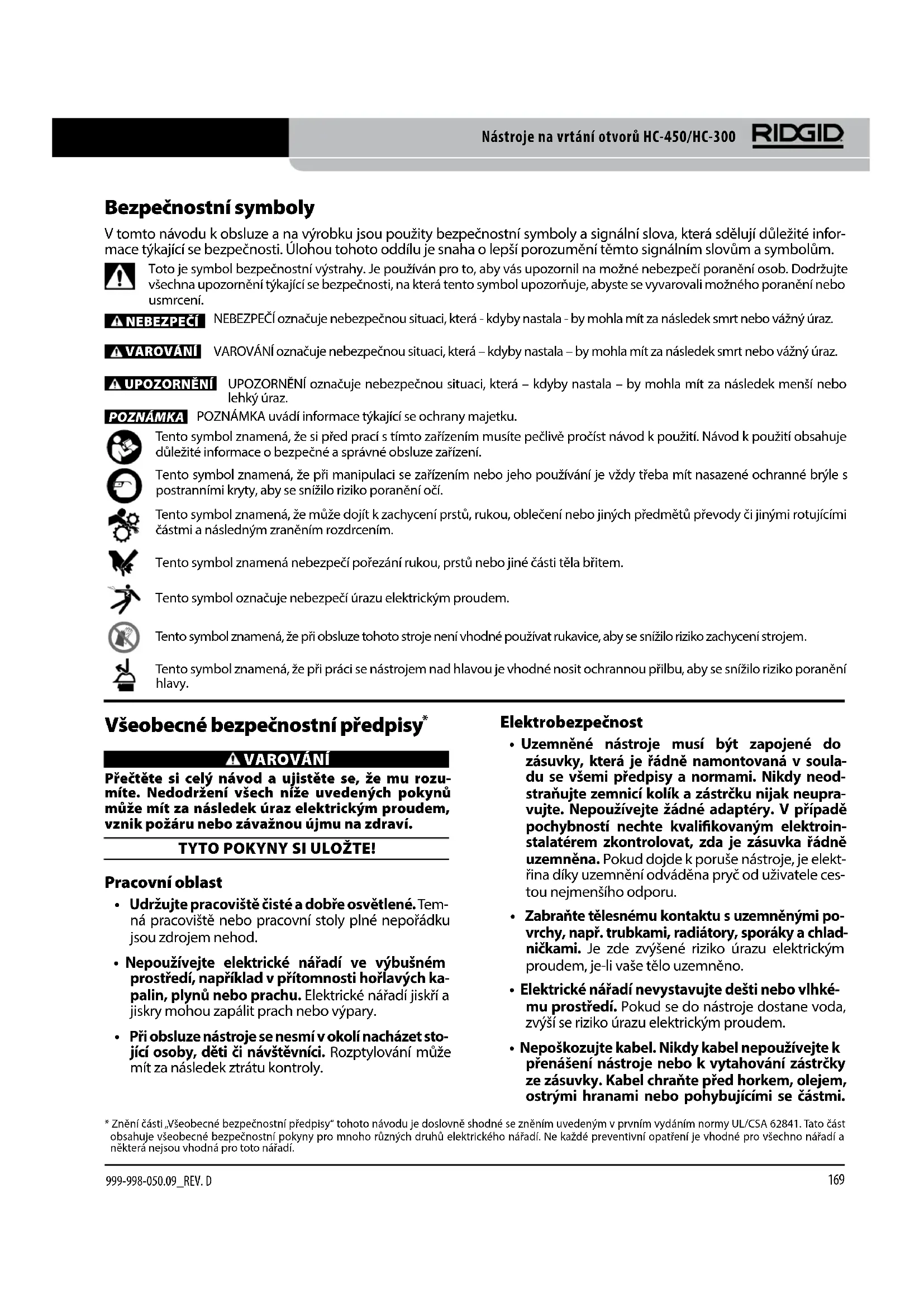

Bezpečnostní symboly

V tomto návodu k obsluze a na výrobku jsou použity bezpečnostní symboly a signální slova, která sdělují důležité informace týkající se bezpečnosti. Úlohou tohoto oddílu je snaha o lepší porozumění těmto signálním slovům a symbolům.

Toto je symbol bezpečnostní výstrahy. Je používán pro to, aby vás upozornil na možné nebezpečí poranění osob. Dodržujte všechna upozornění týkající se bezpečnosti, na která tento symbol upozorňuje, abyste se vyvarovali možného poranění nebo usmrcení.

NEBEZPEČÍ

NEBEZPEČÍ označuje nebezpečnou situaci, která - kdyby nastala - by mohla mít za následek smrt nebo vážný úraz.

⚠️ VAROVÁNÍ

VAROVÁNÍ označuje nebezpečnou situaci, která – kdyby nastala – by mohla mít za následek smrt nebo vážný úraz.

⚠ UPOZORNĚNÍ

UPOZORNĚNÍ označuje nebezpečnou situaci, která – kdyby nastala – by mohla mít za následek menší nebo lehký úraz.

POZNÁMKA

POZNÁMKA uvádí informace týkající se ochrany majetku.

Tento symbol znamená, že si před prací s tímto zařízením musíte pečlivě pročíst návod k použití. Návod k použití obsahuje důležité informace o bezpečné a správné obsluze zařízení.

Tento symbol znamená, že při manipulaci se zařízením nebo jeho používání je vždy třeba mít nasazené ochranné brýle s postranními kryty, aby se snížilo riziko poranění očí.

Tento symbol znamená, že může dojít k zachycení prstů, rukou, oblečení nebo jiných předmětů převody či jinými rotujícími částmi a následným zraněním rozdrcením.

Tento symbol znamená nebezpečí pořezání rukou, prstů nebo jiné části těla břitem.

Tento symbol označuje nebezpečí úrazu elektrickým proudem.

Tento symbol znamená, že při obsluze tohoto stroje není vhodné používat rukavice, aby se snížilo riziko zachycení strojem.

Tento symbol znamená, že při práci se nástrojem nad hlavou je vhodné nosit ochrannou přilbu, aby se snížilo riziko poranění hlavy.

Všeobecné bezpečnostní předpisy\*

⚠️ VAROVÁNÍ

Přečtěte si celý návod a ujistěte se, že mu rozumíte. Nedodržení všech niže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru nebo závažnou újmu na zdraví.

TYTO POKYNY SI ULOŽTE!

Pracovní oblast

• Udržujte pracoviště čisté a dobre osvětlené. Temná pracoviště nebo pracovní stoly plné nepořádku jsou zdrojem nehod.
• Nepoužívejte elektrické nářadí ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí jiskří a jiskry mohou zapálit prach nebo výpary.
• Při obsluze nástroje se nesmí v okolí nacházet stojící osoby, děti či návštěvnící. Rozptylování může mít za následek ztrátu kontroly.

Elektrobezpečnost

• Uzemněné nástroje musí být zapojené do zásuvky, která je řádně namontovaná v souladu se všemi předpisy a normami. Nikdy neodstraňujte zemnicí kolík a zástrčku nijak neupravujte. Nepoužívejte žádné adaptéry. V případě pochybností nechte kvalifikovaným elektroinstalatérem zkontrolovat, zda je zásuvka řádně uzemněna. Pokud dojde k poruše nástroje, je elektrina díky uzemnění odváděna pryč od uživatele cestou nejmenšího odporu.
• Zabraňte tělesnému kontaktu s uzemněnými povrchy, např. trubkami, radiátory, sporáky a chladničkami. Je zde zvýšené riziko úrazu elektrickým proudem, je-li vaše tělo uzemněno.
• Elektrické nářadí nevystavujte dešti nebo vlhkému prostředí. Pokud se do nástroje dostane voda, zvýší se riziko úrazu elektrickým proudem.
• Nepoškozujte kabel. Nikdy kabel nepoužívejte k prénášení nástroje nebo k vytahování zástrčky ze zásuvky. Kabel chraňte před horkem, olejem, ostrými hranami nebo pohybujícími se částmi.

Poškozené kabely okamžitě vyměňte. Poškozené kabely zvyšují nebezpečí úrazu elektrickým proudem.

- Při venkovní obsluze elektrického nástroje použijte venkovní prodlužovací kabel označený „W-A“ nebo „W“. Tyto kabelou jsou určeny pro venkovní použití a snižují riziko úrazu elektrickým proudem.

Osobní bezpečnost

• Budte pozorní, dávejte pozor na to, co děláte, a použivejte při práci s elektrickým nástrojem zdravý rozum. Nástroj nepouživejte, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Stačí okamžik nepozornosti při používání tohoto nástroje a může dojít k závažné újmě na zdraví.
• Správně se oblékejte. Nenoste volný oděv nebo přívěsky. Zajistěte dlouhé vlasy. Udržujte své vlasy, oděv a rukavice v dostatečné vzdálenosti od pohyblivých součástí. Volný oděv, přívěsky nebo dlouhé vlasy mohou být otáčejícími se součástmi zachyceny.

- Zabraňte náhodnému spuštění. Ujistěte se, že je spínač VYPNUTÝ, než nástroj zapojíte do zásuvky. Přenášení elektrického nástroje s prstem na spínači nebo zapojení elektrického nástroje se ZAPNUTÝM spínačem do zásuvky mívá za následek nehody.

- Před zapnutím nástroje odstraňte všechny nastavovací nebo imbusové klíče. Klíč, který je připevněn k rotující části nástroje, může mít za následek újmu na zdraví.

- Nezacházejte příliš daleko. Vždy mějte vhodnou oporu pod nohy a rovnováhu. Stabilní postoj a rovnováha zajistí lepší kontrolu nad nástrojem v neočekávaných situacích.

- Používejte bezpečnostní vybavení. Vždy noste ochranu očí. Ochranné pomůcky, jako protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují počet či rozsah osobních úrazů.

Používání a péče o nástroj

• Používejte svorky nebo jiný praktický způsob, jak opracovávaný materiál zajistit a podepřít na stabilní ploše. Přidržování opracovávaného materiálu rukou nebo jeho zapřením o vaše tělo může vést ke ztrátě kontroly.

• Nástroj nepřetěžujte. Pro daný účel použijte správný nástroj. Správný nástroj vám poslouží lépe a bezpečněji, pokud je použit takovým způsobem, ke kterému byl navržen.

• Elektrické nástroje nepoužívejte, když je spínač NEZAPÍNÁ nebo NEVYPÍNÁ. Každý nástroj, který nelze ovládat spínačem je nebezpečný a musí být opraven.

• Pred každým seřizováním, výměnou příslušenství nebo uskladněním nástroj vypojte ze zásuvky. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nástroje.
• Nástroje, které nepoužíváte, skladujte mimo do-sah dětí a neproškolených osob. Nástroje jsou v rukou neproškolených uživatelů nebezpečné.
• Nástroje pečlivě udržujte. Řezací nástroje musejí být ostré a čisté. Rádně udržované nástroje s ostrými brity jsou méně náchylné k zadření a jdou snadněji ovládat.
• Zkontrolujte správné seřízení nebo připojení pohyblivých částí, poškození částí a jakékoliv jiné podmínky, které mohou mit dopad na provozování elektrického nástroje. Pokud dojde k poškození nástroje, nechte jej opravit, než ho znovu použijete. Mnoho nehod je způsobeno nástroji, které nebyly řádně udržovány.
• Používejte pouze příslušenství doporučené výrobcem k vašemu modelu. Příslušenství, které může být vhodné pro jeden nástroj se může stát při použití s jiným nebezpečným.

Servis

• Servis nástroje smí provádět pouze kvalifikovaný opravář. Servis či údržba prováděné nekvalifikovanou osobou mohou mít za následek úraz.
• Při provádění servisu nástroje používejte pouze stejné náhradní díly. Dodržujte pokyny uvedené v části Údržba v tomto návodu. Použití nepovolených součástí nebo nedodržení Návodu na údržbu může mít za následek úraz elektrickým proudem nebo jiný úraz.

Varování ohledně nástroje na vrtání otvorů

⚠️ VAROVÁNÍ

Tato část obsahuje důležité bezpečnostní informace, které se speciálně týkají tohoto nástroje.

Pečlivě si přečtěte tyto pokyny před použitím nástroje na vrtání otvorů, abyste snížili nebezpečí úrazu elektrickým proudem nebo vážného úrazu.

USCHOVEJTE VŠECHNA VAROVÁNÍ A POKYNY PRO POZDĚJŠÍ POUŽITÍ!

Tento návod mějte uložen u zařízení, aby ho měla obsluha po ruce.

• Vždy noste vhodnou ochranu očí. Řezné nástroje se mohou rozbít nebo roztříštit. Při vrtání vznikají piliny, které mohou být odmrštěny a zasáhnout oči.
• Při obsluze tohoto stroje nenoste rukavice nebo volné oblečení. Rukávy a bundy mějte vždy zapnuté. Nesahejte přes stroj. Oblečení se může ve stroji zachytit a zamotat se.
• Prsty a ruce držte mimo dosah otáčejícího sklíčidla a vrtáku. Snížíte tak nebezpečí úrazů způsobených zachycením a pořezáním.
• Nástroj na vrtání otvorů řádně upněte k vrtané trubce. Nesprávně zajištěný nástroj na vrtání otvorů může spadnout a způsobit úraz nárazem nebo rozdrcením.
• Nepoužívejte nástroj k navrtávání potrubí pod tlakem. Při navrtávání existujícího potrubního systému musí být trubka před vrtáním vypuštěná a odtlakovaná. Snížíte tak riziko úrazu elektrickým proudem či jiného vážného poranění.
• Před použitím zkontrolujte proudový chránič opatřený napájecím kabelem, abyste se přesvědčili, že pracuje správně. Proudový chránič snižuje nebezpečí úrazu elektrickým proudem.
• Při práci s nástrojem nad hlavou by měl mít veškerý personál oblečené ochranné přilby a vyhýbat se místu pod nástrojem. Snížíte tak riziko vážného zranění v případě padajících předmětů.
• Nástroj na vrtání otvorů používejte pouze k vrtání otvorů do trubek dle pokynů v tomto návo- du. Nepoužívejte jej pro jiné účely či jej neupravujte. Jiné používání nebo úpravy tohoto nástroje může zvýšit riziko vážného poranění.
• Před použitím nástroje na vrtání otvorů se seznamte se všemi varováními pro veškeré vybavení, které budete používat, a ujistěte, že jim rozumíte. Nedodržování všech těchto pokynů a varování může mít za následek škody na majetku nebo vážná zranění osob.

⚠️ VAROVÁNÍ Některý prach, který se tvoří při elektrickém pískování, řezání, broušení nebo vrtání nebo jiných konstrukčních činnostech, obsahuje chemikálie, u kterých je známo, že mohou způsobovat rakovinu, vrozené vady nebo jiné poškození rozmnožovací souštavy. Některé příklady těchto chemikálií jsou:

• Olovo z olovnatých barev
• Křemičitý prach z cihel, betonu nebo jiných zednických produktů
• Arsen a chróm z chemicky ošetřeného dřeva

Riziko se při vystavení těmto látkám liší v závislosti na četnosti vykonávání tohoto typu prací. Vystavení se těmto chemikáliím snížíte tak, že: budete pracovat v dobře větraných prostorech a se schválenými ochrannými prostředky jako jsou prachové masky, které jsou speciálně navrženy pro zachytávání mikroskopických částic.

Pokud máte nějaké dotazy týkající se tohoto výrobku RIDGID®:

• Spojte se s místním obchodním zástupcem pro výrobky RIDGID.
  – Navštivte RIDGID.com nebo RIDGID.eu, kde naleznete spojení s místním kontaktním střediskem společnosti Ridge Tool.
• Kontaktujte technické oddělení společnosti Ridge Tool na [e-mail] nebo v USA a Kanadě zavolejte na číslo 844-789-8665.

Popis modelu HC-450, jeho specifikace a standardní vybavení

Popis

Nástroj na vrtání otvorů RIDGID® Model HC-450 je navržen pro vrtání otvorů do ocelových trubek o průměru až 4^3/4 " / 120 mm. Otvory o několika průměrech pak umožňují použití fitinků Mechanical T's®, Hookers®, Vic-O-Let™ či jiných fitinků pro odbočení beztlakových potrubí.

Model HC-450 je vybaven sklíčidlem vrtáku s rozsahem upnutí až 58 " / 16 mm, které pojme všechny velikosti miskových vrtáků nebo unašečů pro miskové vrtáky. Integrovaný motor a převodová redukce optimalizuje výkon u miskových vrtáků o velkém průměru. Dvě zaváděcí držadla umožňují obsluze použít nástroj na vrtání otvorů jak z levé tak z pravé strany. Otočná vodováha na sestavě základu nástroje umožňuje vyrovnání několika děr za sebou. Díky kompaktnímu designu, který modelu HC-450 zajišťuje výšku pouhých 13" / 32 cm, jej lze použít v těsných místech nebo nad potrubím, které je již nainstalováno blízko stropu.

POZNÁMKA Mechanical T's, Hookers, a Vic-O-Lets jsou registrované obchodní značky firmy Victaulic Tool Company.

Specifikace

Průměr vrtaných otvorů..... Až do 4 ^3/_4 " / 120 mm

Rozsah upnutí trubky.... 1 ^1 / _4 " - 8"/ 30 mm - 200 mm

Rozsah upnutí sklíčidla.... ^1/16'' - ^5/8'' / 2 mm - 16 mm

Otáčky sklíčidla.... 110 ot/min

Výkon motoru.... 1.2 HP / 900W

Napájení.... 120V / 12A

220-240V/6A

100V/12A

Akustický výkon (LWA)* 101,43 dB(A), K=3

* Měření zvuku probíhá v souladu se standardizovaným testem dle normy EN 62481-1.

- Emise zvuků se mohou měnit v závislosti na vaší lokaci a specifickém použití těchto nástrojů.

- U každé aplikace je nutné zhodnotit denní vystavení hlasitym zvukům a v připadě potřeby provést vhodná bezpečnostní opatření. Vyhodnocení úrovně vystavení by mělo brát v úvahu dobu, po kterou je nástroj vypnutý a nepoužívá se. Tento faktor může zásadně snižit úroveň vystavení během celé pracovní doby.

Rozměry

Výška.... 12.62" / 32 cm

Délka.... 17" / 43 cm

Šířka.... 17" / 43 cm

Hmotnost....42 liber / 19 kg

Standardní vybavení

• Nástroj na vrtání otvorů

- Klíč sklíčidla

- ^5/8 " / 16 mm unašeč pro miskové vrtáky s opěrnou destičkou a ^1/4 " / 6,3 mm vodicí vrták

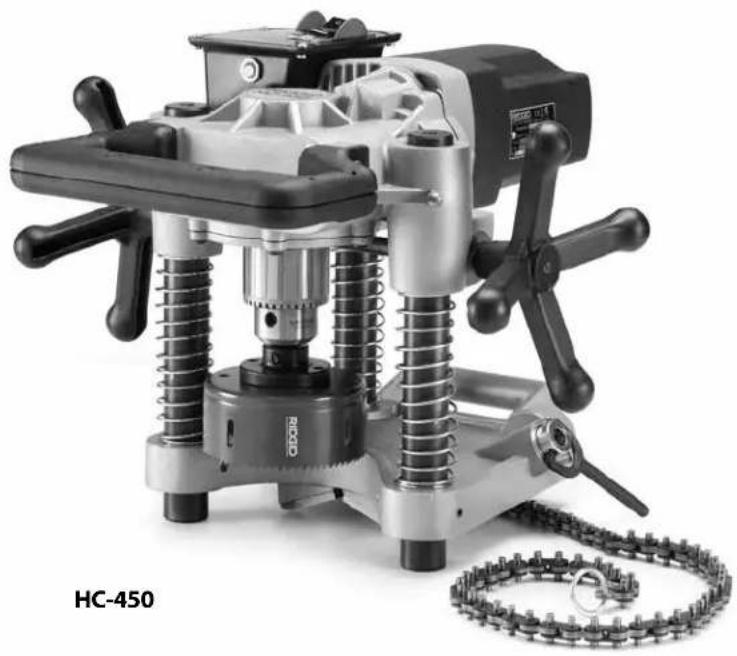

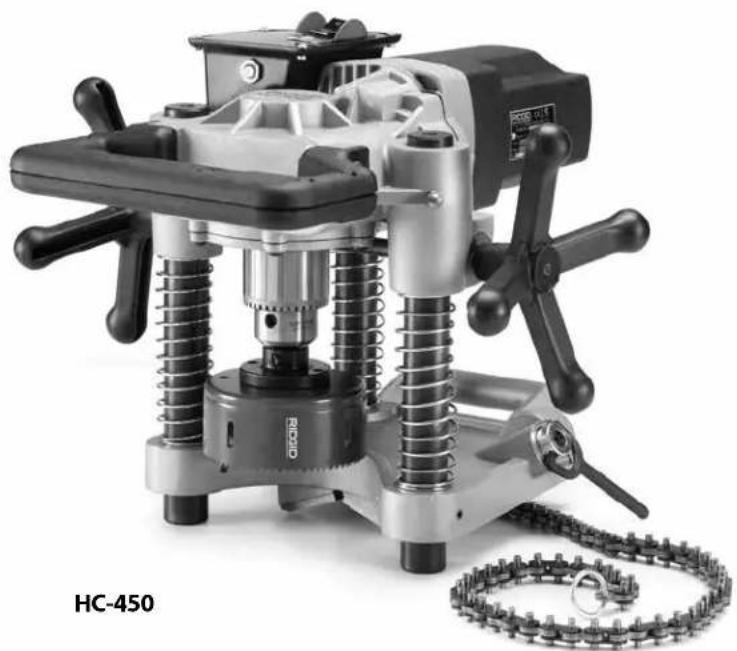

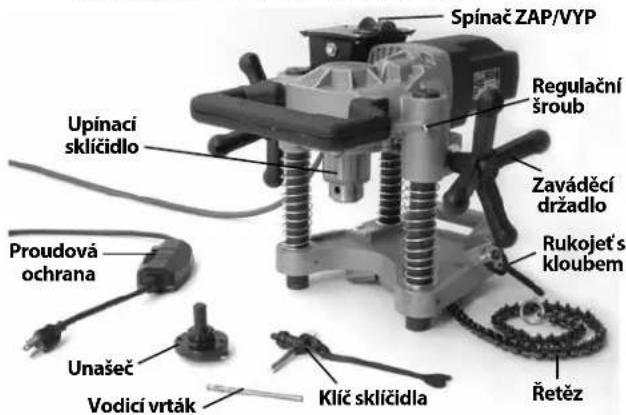

Spínač ZAP/VYP Regulační šroub Upinaci skličidlo Zaváděcí držadlo Rukojeť's kloubem Proudová ochrana Unašeč Vodící vrták Klič skličidla Řetěz

Obrázek 1 – HC-450 se standardním vybavením

Popis modelu HC-300, jeho specifikace a standardní vybavení

Popis

Nástroj na vrtání otvorů RIDGID® Model HC-300 je navržen pro vrtání otvorů do ocelových trubek o průměru až 3" / 76 mm. Otvory o několika průměrech pak umožňují použití fitinků Mechanical T's®, Hookers®, Vic-O-Let™, Weld-O-Let™ či jiných fitinků pro odbočení beztlakových potrubí.

Model HC-300 je vybaven sklíčidlem vrtáku o rozsahu upnutí až 1/2" / 13 mm, který umožňuje vrtání otvorů až do průměru 3" / 76 mm a standardní šestihranné unašeče miskových vrtáků až do průměru ^7/16 " / 11 mm při rozsahu upnutí sklíčidla ^1/2 " / 13 mm. Integrovaný motor a převodová redukce optimalizuje výkon a životnost vrtáků v rozsahu upnutí. Jedno zaváděcí držadlo a spínač ZAP/VYP umožňuje snadnou obsluhu. Kompaktní design ze dvou kusů umožňuje použití modelu HC-300 v těsných prostorách a na obtížně dosažitelných místech.

POZNÁMKA Mechanical T's, Hookers, a Vic-O-Lets jsou registrované obchodní značky firmy Victaulic Tool Company.

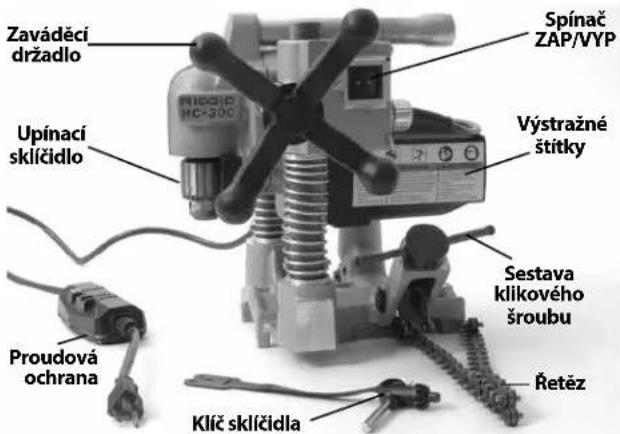

Zaváděcí držadlo Upínací sklíčidlo Proudová ochrana Klíč sklíčidla Spínač ZAP/VYP Výstražné štítky Sestava klíkového šroubu Řetěz

Obrázek 2 – Model HC-300 se standardním vybavením

Specifikace

Průměr vrtaných otvorů.....Až 3" / 76 mm

Rozsah upnutí trubky.... 1 1/4" - 8" / 30 mm - 200 mm

Rozsah upnutí sklíčidla.... ^1/16 " - ^1/2 " / 2 mm - 13 mm

Otáčky sklíčidla.... 360 ot/min

Výkon motoru....1.2 HP / 900W

Napájení.... 115V / 120A

220-240V / 5.5A

100V/12A

Hladina akustického tlaku (L _RA )*...... 97,4 dB(A), K=3

Akustický výkon (LWA)* 101,43 dB(A), K=3

* Měření zvuku probíhá v souladu se standardizovaným testem dle normy EN 62481-1.

- Emise zvuků se mohou měnit v závislosti na vaší lokaci a specifickém použití těchto nástrojů.

- U každé aplikace je nutné zhodnotit denní vystavení hlasitym zvukům a v připadě potřeby provést vhodná bezpečnostní opatření. Vyhodnocení úrovně vystavení by mělo brát v úvahu dobu, po kterou je nástroj vypnutý a nepoužívá se. Tento faktor může zásadně snížit úroveň vystavení během celé pracovní doby.

Rozměry

Výška.... 12.8" / 32,5 cm

Délka.... 11.9" / 30,2 cm

Šířka.... 13.2" / 33,4 cm

Celková hmotnost.... 31 liber / 14 kg

Základ.... 10 liber / 4,5 kg

Sestava motoru.... 21 liber / 9,5 kg

Standardní vybavení

• Nástroj na vrtání otvorů (sestava základu a motoru)
- Klíč sklíčidla

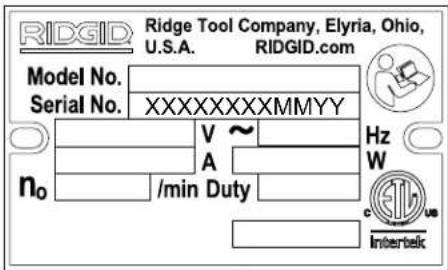

Obrázek 3 – Sériové číslo stroje

Jak u modelu nástroje na vrtání otvorů HC-450 tak u modelu HC-300 se sériové číslo nachází na spodní straně motoru. Poslední 4 číslice udávají měsíc a rok výroby (MMRR).

Ikony

POZNÁMKA Za volbu vhodných materiálů, způsobu instalace, spojů a formování je zodpovědný architekt nebo montér systému. Volba nevhodných materiálů a metod by mohla způsobit systémovou závadu.

Nerezová ocel a další korozi odolné materiály mohou být během instalace, spojování a formování kontaminovány. Tato kontaminace může způsobit korozi a předčasné selhání. Před jakýmkoliv pokusem o instalaci by mělo být provedeno pečlivé zhodnocení materiálů a metod pro specifické provozní podmínky včetně chemických a teplotních podmínek.

Kontrola před zahájením práce

⚠️ VAROVÁNÍ

Před každým použitím nástroje pro vrtání otvorů zkontrolujte a vyřešte veškeré problémy, abyste snížili nebezpečí vážného úrazu elektrickým proudem či způsobeného jinými příčinami a zabránili poškození nástroje.

1. Ujistěte se, že je nástroj na vrtání otvorů vypojený ze sítě a spínač ZAP/VYP je v poloze VYPNUTO.

2. Z nástroje, obzvláště z držadel a ovládacích prvků, odstraňte veškeré stopy oleje, maziva či nečistot. Usnadníte tak jeho kontrolu a zabráníte, aby vám nástroj nebo ovládání vyklouzlo z rukou.

3. U nástroje pro vrtání otvorů zkontrolujte následující:

- Přívodní kabel, proudový chránič a zástrčku, zda nejsou poškozené nebo upravené.

- Poškozené, opotřebované, chybějící, nesouosé nebo váznoucí části. Ujistěte se, že se sestava motoru pohybuje volně a plynule nahoru a dolů po čepech sestavy základu. Ujistěte se, že se řetěz a rukojeť s kloubem může volně pohybovat. U modelu HC-300 se ujistěte, že čepová západka funguje správně a zajišťuje sestavu motoru k sestavě základu (Obrázek 7).

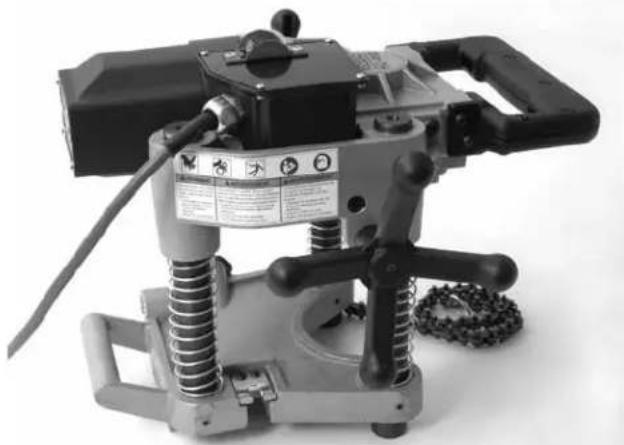

Obrázek 4A – Výstražné štítky modelu HC-450

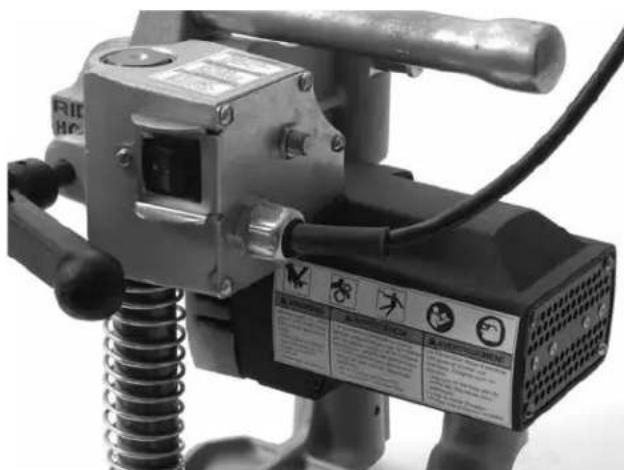

Obrázek 4B – Výstražné štítky modelu HC-300

- Přítomnost a čitelnost výstražných štítků (viz Obrázky 4A a 4B).

- Všechny ostatní podmínky, které mohou zabránit bezpečné a normální práci.

Pokud objevíte jakoukoliv závadu, nástroj na vrtání otvorů nepoužívejte do té doby, dokud nebudou závady odstraněny.

1. Zkontrolujte unašeč, miskový vrták a vrtáky, které chcete použít spolu s nástrojem na vrtání otvorů, zda nenesou známky opotrebení, deformace, poškození nebo jiných problémů. Nepoužívejte tupé nebo poškozené řezné nástroje. Tupé nebo poškozené řezné nástroje zvyšují množství potřebné síly a mají za následek řezání či vrtání špatné kvality a nebezpečí zranění.

2. Suchýma rukama zapojte napájecí kabel. Otestujte proudový chránič a ujistěte, že funguje správně. Když je zkušební tlačítko zatlačené, resetovací tlačítko musí vyskočit. Znovu jej zapněte stisknutím resetovacího tlačítka. Pokud proudový chránič nefunguje správně, vypojte napájecí kabel a celý nástroj na vrtání otvorů nepoužívejte, dokud nebude proudový chránič opraven.

3. Položte nástroj na vrtání otvorů na stabilní plochu a zkontrolujte jeho správnou funkci. Nedotýkejte se sklíčidla. Přepněte spínač ZAP/VYP do polohy ZAPNUTO. Měl by nastartovat motor a sklíčidlo by se mělo otáčet proti směru hodinových ručiček z pohledu konce sklíčidla. Zkontrolujte nástroj, zda je správně vyrovnaný a upnutý, zda nevydává zvláštní zvuky nebo zda se nevyskytují jiné neobvyklé podmínky. Přepněte spínač ZAP/VYP do polohy VYPNUTO. Pokud zjistíte jakékoliv závady, nástroj nepoužívejte, dokud nebudou odstraněny.

4. Po dokončení kontroly suchýma rukama nástroj vypojte ze sítě.

Příprava stroje a pracoviště

⚠️ VAROVÁNÍ

Nástroj na vrtání otvorů a pracovní oblast připravte podle následujících postupů, abyste snížili nebezpečí úrazu elektrickým proudem, zachycení, rozdrcení a dalších nehod a zabránili poškození nástroje.

Nástroj na vrtání otvorů řádně upněte k vrtané trubce. Nesprávně zajištěný nástroj na vrtání otvorů může sklouznout a spadnout a způsobit úraz nárazem nebo rozdrcením.

Nepoužívejte nástroj k navrtávání potrubí pod tlakem. Při navrtávání existujícího potrubního sys-

tému musí být trubka před vrtáním vypuštěná a odtlakovaná. Snížíte tak riziko úrazu elektrickým proudem či jiného vážného poranění.

Při práci s nástrojem nad hlavou by měl mít veškerý personál oblečené ochranné přilby a vyhýbat se místu pod nástrojem. Snížíte tak riziko vážného zranění v případě padajícího vybavení nebo jiných předmětů.

1. Zkontrolujte, zda je v místě:

- Přiměřené osvětlení.

- Žádné hořlavé kapaliny, páry nebo prach, které by se mohly vznítit. Pokud jsou přítomny, v oblasti nepracujte, dokud nebudou určeny a odstraněny jejich zdroje. Nástroj na vrtání otvorů není bezpečný proti výbuchu a může vytvářet jiskry.

- Čisté, rovné, stabilní a suché místo pro veškeré vybavení a obsluhu.

- Řádně uzemněná elektrická zásuvka se správným napětím. Trojkolíková zásuvka nebo zásuvka s chráničem proudu nemusí být řádně uzemněná. V případě pochybností nechte zásuvku zkontrolovat kvalifikovaným elektrikářem.

- Uvolněte cestu k elektrické zásuvce, aby se na ní nevyskytovaly žádné potenciální zdroje poškození napájecího kabelu.

1. Zkontrolujte práci, která má být provedena. Určete typ a velikost trubky a volný prostor kolem trubky. Určete velikost a umístění vrtaného otvoru. Čitelně označte vrtané místo. V případě instalace fitinku se řídte pokyny jeho výrobce. Určete správné vybavení pro daný úkol. Informace o nástroji viz části Popis a Specifikace.

Ujistěte se, že je vrtaná trubka dobře podepřena a stabilizována. Trubka musí být schopná unést nástroj na vrtání otvorů a síly, které jsou na ni vyvíjeny během vrtání, aniž by se pohybovala.

Při práci na existujícím potrubním systému musí být systém před vrtáním vypuštěný a odtlakovaný. Nástroje na vrtání otvorů nejsou navrženy k navrtávání potrubí pod tlakem. Vrtání otvorů do potrubí pod tlakem nebo nevypuštěných systémů může mít za následek úniky, úraz elektrickým proudem či jiná vážná poranění. Je zapotřebí znát obsah potrubí či jakákoliv jiná specifická rizika spojená s jeho obsahem.

1. Přesvědčte se, že vybavení, které máte používat, bylo řádně zkontrolováno.

2. Zvolte miskový vrták vhodný pro prováděný úkol. Ujistěte se, že je miskový vrták rádně sestaven dle pokynů a že je v dobrém stavu. Doporučuje se použít vodicí vrták. Vodicí vrták by neměl konec miskového vrtáku přesahovat o více než 38 " / 10 mm a měl by být bezpečně utažený.

3. Nástroj na vrtání otvorů umístěte na stabilní povrch a upněte miskový vrták do sklíčidla. Před upnutím

nebo výměnou vrtáků se vždy ujistěte, že je spínač ZAP/VYP v poloze VYPNUTO a že je nástroj na vrtání otvorů vypojen ze sítě.

• Sklíčidlo dostatečně rozevřete a vložte stopku miskového vrtáku. V případě potřeby sklíčidlo rozevřete pomocí klíče. Ujistěte se, že jsou čelisti sklíčidla a stopka čisté.
• Stopku zcela zasuňte do sklíčidla. Ujistěte se, že je miskový vrták ve sklíčidle vycentrovaný a rukou sklíčidlo pevně utáhněte.
• Pomocí klíče ve všech třech otvorech sklíčidlo bezpečně dotáhněte na stopku vrtáku. Před ZAPNUTÍM nástroje nezapomeňte vyndat klíč ze sklíčidla.

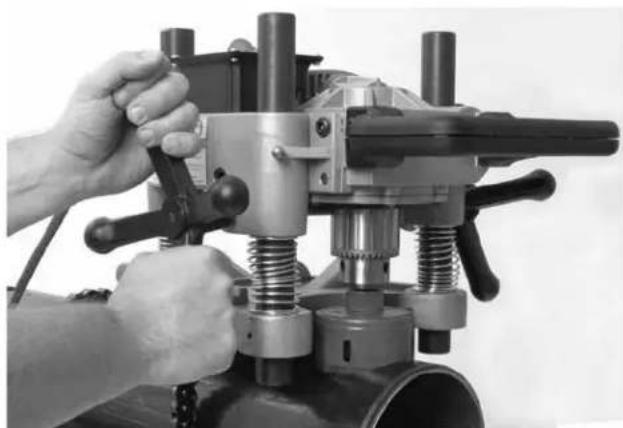

Upnutí nástroje na vrtání otvorů na trubku

Nástroje na vrtání otvorů váží přibližně 42 liber/ 19 kilogramů. Při upínání nástroje na trubku vždy používejte odzkoušené metody zvedání, nezacházejte příliš daleko a udržujte dobrou rovnováhu a stabilní postoj. V závislosti na okolnostech může být k upnutí nástroje na vrtání otvorů na trubku zapotřebí dvou osob.

Nástroje na vrtání otvorů lze používat v jakémkoliv úhlu či směru. Při vrtání otvoru do boční nebo spodní strany trubky může být snazší nástroj na vrtání otvorů nejprve umístit na horní stranu trubky, zajistit řetěz kolem trubky a poté nástroj otočit do konečné polohy.

HC-450

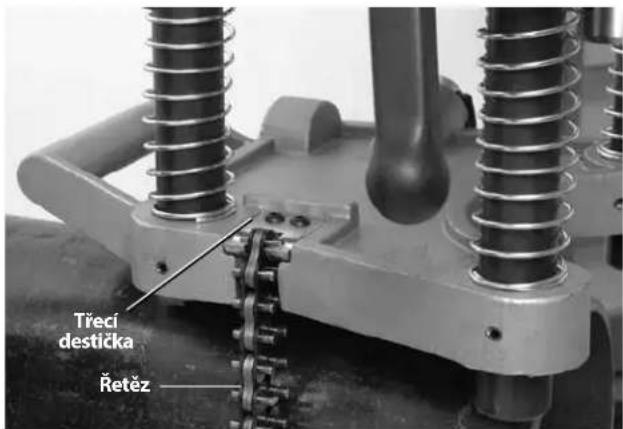

1. Ujistěte se, že řetěz visí volně a rukojeť s kloubem je zcela uvolněná.
2. Nástroj na vrtání otvorů HC-450 opatrně zvedněte na místo s vodítky ve tvaru V vyrovnanými na trubce v blízkosti místa vrtání. Ujistěte se, že se řetěz nenachází mezi trubkou a základem nástroje.
3. Vždy mějte alespoň jednu ruku na nástroji na vrtání otvorů z důvodů jeho stabilizace a vedení. Uchopte konec řetězu a přiléhavě jej obtočte kolem trubky. Nejbližší čep řetězu zahákněte za třecí destičku a pevným dotažením rukojeti s kloubem nástroj na vrtání otvorů upněte k trubce. (Viz Obrázek 5.)

Třeci destička Řetěz

Obrázek 5 – Zaháknutí řetězu u modelu HC-450

1. Sestava základu nástroje na vrtání otvorů HC-450 je vybavena vodováhou, kterou lze použit pro vyrovnání řady otvorů. Když je nástroj na vrtání otvorů umístěn v požadovaném úhlu, lze vodováhou otočit do vyrovnané polohy, a všechny následné otvory tak lze poté vrtat pod stejným úhlem jednoduchým vyrovnáním nástroje na vrtání otvorů s vodováhou. (Viz Obrázek 6.)

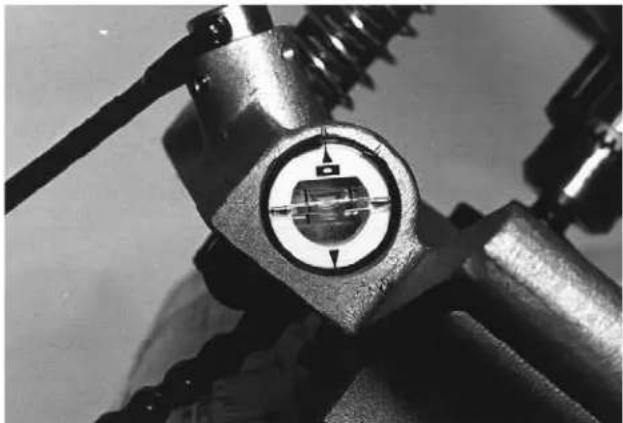

Obrázek 6 – Vodováha nástroje na vrtání otvorů HC-450

1. S jednou rukou na nástroji na vrtání otvorů z důvodů jeho stabilizace a vedení lehce povolte rukojeť s kloubem a nastavte konečné umístění nástroje. Vodicí vrták vyrovnejte s požadovaným místem vrtání a pevně utáhněte rukojeť s kloubem. Nesundávejte ruce z nástroje na vrtání otvorů, dokud se neujistíte, že je bezpečně upnutý k trubce. Nástroj na vrtání otvorů musí být k trubce upnutý bezpečně a rovnoměrně, aby se snížilo riziko zablokování miskového vrtáku.

HC-300

Model HC-300 lze na trubku upnout bud' jako kompletní jednotku (obdobně jako u modelu HC-450) nebo oddělením sestavy základu od nástroje, upnutím tohoto základu na trubku a následným namontováním sestavy motoru na sestavu základu.

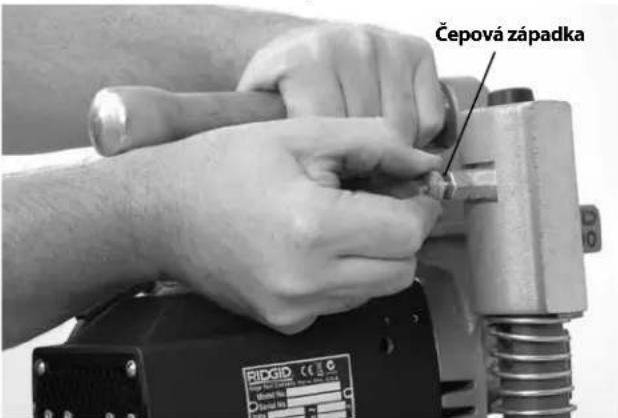

1. Položte nástroj na vrtání otvorů HC-300 na stabilní, bezpečný povrh, vytáhněte čepovou západku na zadní straně levého čepu (Obrázek 7) a zvedněte sestavu motoru ze sestavy základu.

Čepová západka RICHID (C)

Obrázek 7 – Oddělení sestav základu a motoru

1. Ujistěte se, že řetěz visí volně a rukojeť s kloubem na sestavě základu je zcela uvolněná.
2. Sestavu základu umístěte s vodítky ve tvaru V rovnoměrně na trubku v blízkosti místa vrtání. Ujistěte se, že se řetěz nenachází mezi trubkou a základem nástroje.
3. Vždy mějte alespoň jednu ruku na sestavě základu z důvodů její stabilizace a vedení. Uchopte konec řetězu a přiléhavě jej obtočte kolem trubky. Tažením za řetěz se stlačuje pružina na připojném konci řetězu. Nejbližší čep řetězu zahákněte za háček řetězu – napnutí pružiny pomáhá udržet řetěz na háčku řetězu. Pevně dotáhněte sestavu klikového šroubu, aby držela sestavu základu na trubce. (Viz Obrázek 8.)

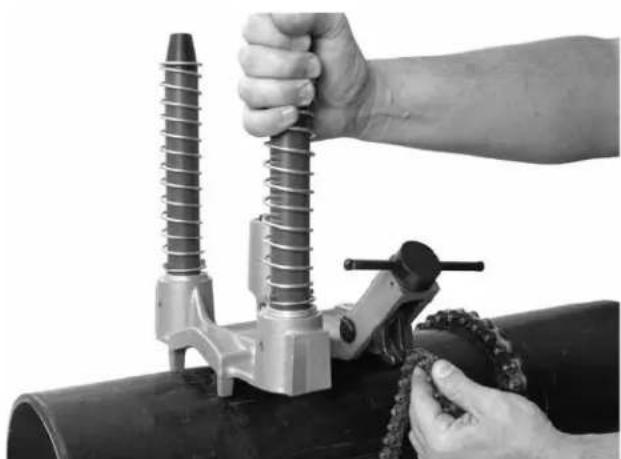

Obrázek 8 – Zaháknutí řetězu

1. Opatrně zvedněte sestavu motoru a vyrovnejte otvory čepů v sestavě motoru s čepy sestavy základu. Sestavu motoru natlačte na čepy, dokud nezapadne čepová západka, a nezajistí tak sestavu motoru k základu. Ujistěte se, že je sestava motoru bezpečně připojená k základu nástroje. (Viz Obrázek 9.)
2. Základ modelu HC-300 je vybaven několika opracovanými plochami, které slouží k vyrovnání vrtaných otvorů pomocí vodováhy. (Viz Obrázek 10.)

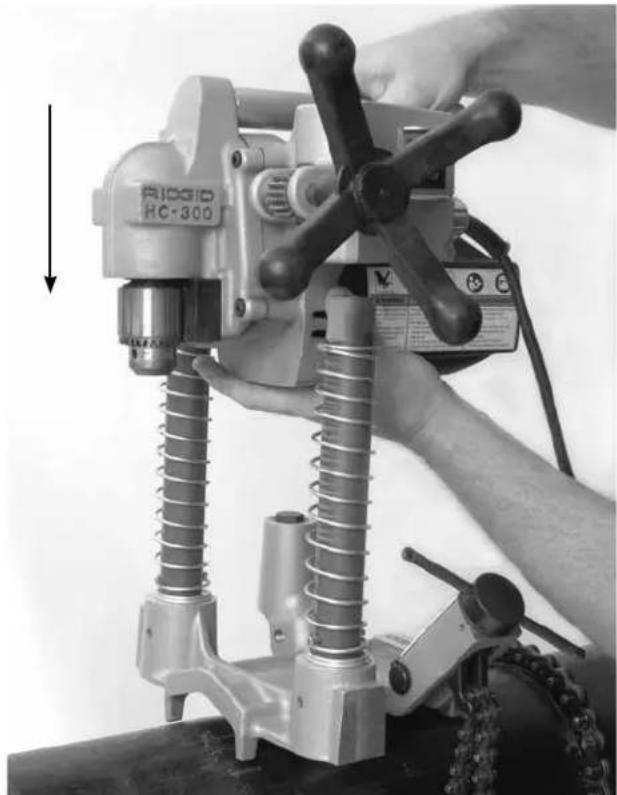

Obrázek 9 – Připojení sestavy motoru k sestavě základu u modelu HC-300

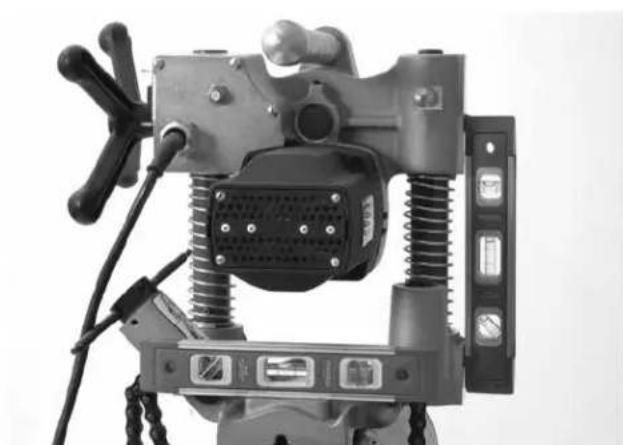

Obrázek 10 - vyrovnání modelu HC-300

1. S jednou rukou na nástroji na vrtání otvorů z důvodů jeho stabilizace a vedení lehce povolte sestavu klikového šroubu a nastavte konečné umístění nástroje. Vodicí vrták vyrovnejte s požadovaným místem vrtání a pevně utáhněte sestavu klikového šroubu. Nesundávejte ruce z nástroje na vrtání otvorů, dokud se neujistíte, že je bezpečně upnutý k trubce. Nástroj na vrtání otvorů musí být k trubce upnutý bezpečně a rovnoměrně, aby se snížilo riziko zablokování miskového vrtáku.

Pro upnutí modelu HC-300 na trubku jako celé jednotky viz kroky popsané v části týkající se upnutí modelu HC-450 za použití informací v části popisující upnutí modelu HC-300 týkající se zaháknutí řetězu a vyrovnání.

Zapnutí nástroje na vrtání otvorů

1. Ujistěte se, že je spínač ZAP/VYP v poloze VYPNUTO.

2. Ujistěte se, že napájecí kabel je veden směrem pryč od zadní části nástroje mimo dosah sklíčidla a pracovní oblasti. Kabel vedťe volnou cestou k zásuvce a suchou rukou jej zapojte do sítě. Všechna spojení musí zůstat suchá a nesmí ležet na zemi. Když není elektrický kabel dostatečně dlouhý, použijte prodlužovací kabel, který:

3. Je v dobrém stavu.

4. Je vybaven trojkolíkovou zástrčkou podobnou té u nástroje.
5. Je určen pro venkovní použití a je označen jako elektrický kabel „W“ nebo „W-A“ (tj. SOW), nebo je v souladu s typy H05VV-F, H07VV-F, H05RN-F, H07RN-F nebo jako typový projekt IEC [Mezinárodní elektrotechnická komise] (60227 IEC 53, 60245 IEC 57).

- Má dostatečný rozměr vodiče (16 AWG [průřez vodičů (americká míra)] / 1,5 mm² na 50' / 15,2 m nebo méně, 14 AWG / 2,5 mm² na 50' - 100' / 15,2 m - 30,5 m délky). U poddimenzovaných vodičů může dojít k přehřátí, roztavení izolace nebo mohou způsobit požár nebo jinou škodu.

Při používání prodlužovacího kabelu proudový chránič nástroje na vrtání otvorů prodlužovací kabel nechrání. Pokud není proudovým chráničem chráněná zásuvka, radíme mezi zásuvkou a prodlužovacím kabelem používat propojovací typ proudového chrániče, aby se v případě vadného prodlužovacího kabelu snížilo nebezpečí úrazu elektrickým proudem.

Návod k obsluze

VAROVÁNÍ

Vždy noste vhodnou ochranu očí. Řezné nástroje se mohou rozbít nebo roztríštit. Při vrtání vznikají piliny, které mohou být odmrštěny a zasáhnout oči.

Nepoužívejte nástroj k navrtávání potrubí pod tlakem. Při navrtávání existujícího potrubního systému musí být trubka před vrtáním vypuštěná a odtlakovaná. Snížíte tak riziko úrazu elektrickým proudem či jiného vážného poranění.

Při obsluze tohoto stroje nenoste rukavice nebo volné oblečení. Rukávy a bundy mějte vždy zapnuté. Nesahejte přes stroj. Oblečení se může ve stroji zachytit a zamotat se.

Prsty a ruce držte mimo dosah otáčejícího sklíčidla a vrtáku. Snížíte tak nebezpečí úrazů způsobených zachycením a pořezáním.

Dodržujte pokyny v návodu k použití, abyste snížili nebezpečí úrazu elektrickým proudem, rozdrcením či úrazu z jiných příčin a zabránili poškození nástroje na vrtání otvorů.

1. Zkontrolujte, zda je nástroj na vrtání otvorů a pracoviště správně připraveno a že na pracovišti nejsou žádné osoby ani jiné okolnosti odvádějící pozornost.

2. Pro práci zaujměte správnou polohu, která umožní:

- Ovládat nástroj na vrtání otvorů včetně spínače ZAP/VYP a zaváděcího držadla. U modelu HC-300 musíte stát na stejné straně, kde se nachází spínač a zaváděcí držadlo. Nástroj ještě NEZAPÍNEJTE.

• Dobrou rovnováhu. Ujistěte se, že nemusíte zacházet příliš daleko.
• Přepněte spínač ZAP/VYP do polohy ZAPNUTO. Sledujte rotaci miskového a vodicího vrtáku a ujistěte se, že se otáčí rovně a správně. Pokud se viklají nebo zjistíte jakékoliv jiné problémy, spínač VYPNĚTE, nástroj vypojte ze zásuvky a před jeho dalším použitím opravte veškeré závady. Prsty a ruce držte mimo dosah otáčejícího sklíčidla, abyste snížili riziko zachycení.
• O bě ruce položte na ruční kolečko a posuňte vodicí vrták do kontaktu s trubkou. Pevně jej přitiskněte a začněte vrtat vodicí otvor. Vodicí nebo miskový vrták nepřetěžujte. Mohlo by dojít k přetížení miskového vrtáku a motoru nástroje a jejich následnému trvalému poškození.

Obrázek 11 – Práce s nástrojem na vrtání otvorů

Jakmile se miskový vrták dostane do kontaktu s trubkou, dále vyvíjejte stálý tlak. V závislosti na velikosti a tloušťce trubky a průměru vrtaného otvoru bude možná miskový vrták zapotřebí několikrát lehce povytáhnout kvůli odstranění třísek.

V případě potřeby lze nástroj na vrtání otvorů vypnout a na opracovávaný kus nanést menší množství vhodné řezné kapaliny. Kapalinu nenanášejte, když nástroj pracuje, jinak zvýšite riziko zachycení. Vhodně zajistěte, aby kapalina nestékala nebo během práce nestříkala.

Během práce miskového vrtáku skrze trubku a po dokončení, bude vrtání místy přerušováno. V takových-to případech snižte tlak, abyste zabránili zablokování miskového vrtáku.

1. Jakmile je otvor dokončen, vytáhněte miskový vrták z trubky a otočte spínač ZAP/VYP do polohy VYPNUTO.

2. Nástroj na vrtání otvorů od trubky odpojte způsobem opačným jeho upnutí. Před uvolněním řetězu nebo vytažením čepové západky u modelu HC-300 se ujistěte, že nástroj na vrtání otvorů držíte pevně.

3. Pokud je třeba z miskového vrtáku odstranit vyříznutý kus trubky, vždy se před jeho odstraňováním ujistěte, že je spínač ZAP/VYP v poloze VYPNUTO a nástroj na vrtání otvorů odpojený ze sítě. Odřezek trubky vyjímejte opatrně, protože může být horký a na hranách ostrý.

Návod na údržbu

⚠️ VAROVÁNÍ

Před prováděním jakékoliv údržby nebo úprav se ujistěte, že je spínač ZAP/VYP v poloze VYPNUTO a nástroj odpojený ze sítě.

Nástroj udržujte v souladu s těmito pokyny, abyste snížili nebezpečí úrazu elektrickým proudem, zachycení či úrazu z jiných příčin.

Čištění

Po každém použití otřete veškeré piliny nebo olej čistým měkkým navlhčeným hadrem; obzvláště pak v místech relativního pohybu jako jsou čepy. Z ventilačních otvorů motoru očistěte veškerý prach nebo nečistoty.

Mazání

Převodovky strojů na vrtání otvorů jsou navrženy jako uzavřené soustavy a neměly by vyžadovat jakékoliv dodatečné promazávání, dokud nedojde k podstatnému úniku maziva. V takových případech by nástroje měly být poslány do servisního střediska.

Ložiska, která se pohybují na čepech, nemažte. Ložiska nejsou navržena pro promazávání, jelikož by použité mazivo mohlo zachytávat špínu a nečistoty, které by mohli ložiska poškodit.

Sestavy řetězu a šroubu lze promazávat pomocí lehkého mazacího oleje. Veškerý přebytečný olej s obnažených ploch setřete.

Výměna kartáčů

Kartáče motoru kontrolujte každých šest měsíců a vyměňte je, když jsou opotřebované na méně než ^1/2 " / 1,3 cm.

1. Vyšroubujte čtyři šrouby zajištující kryt motoru a odstraňte kryt.
2. Pomocí kombinačních kleští vytáhněte kartáče motoru přímo ven. Odpojte konektor. (Viz Obrázek 12.)

Konektor Izolační deska Kartáč

Obrázek 12 - Umístění kartáče - Kryt motoru odstraněn

1. Zkontrolujte opotřebení komutátoru. Pokud je príliš opotřeben, dejte nástroj do servisu.
2. Zatlačte kartáč do držáku a vložte jej do skříně motoru. Zkontrolujte, zda jsou izolační desky správně umístěné mezi držákem kartáče a skříní motoru. Připojte konektor a namontujte zpět kryt motoru.

Nastavení regulačního šroubu

U modelu HC-450 jsou k dispozici regulační šrouby, které umožňují nastavit tah mezi sestavami základu a motoru. Regulační šrouby lze nastavit dle potřeby jejich utažením či povolením. (Viz Obrázek 13.)

RIDGID HC-450 Regulační šrouby

Obrázek 13 – Nastavení regulačních šroubů

Příslušenství

⚠️ VAROVÁNÍ

Abyste snížili nebezpečí vážného úrazu, používejte pouze příslušenství speciálně určené a doporučené pro použití s nástroji na vrtání otvorů RIDGID, které je uvedeno niže. Použití jiného příslušenství vhodného pro jiné nástroje může být při použití s nástroji na vrtání otvorů RIDGID nebezpečné.

Model HC-300

Katalogové č.	Popis
16671	R2S Unašeč s pevnou stopkou
84427	HC-450/HC-300 Přepravní pouzdro
77017	Klíč sklíčidla

Model HC-450

Katalogové č.	Popis
84427	HC-450 Přepravní pouzdro
59502	R4 ^5/_8 " / 16 mm unašeč pouze pro miskové vrtáky
59132	Klíč sklíčidla

Seznam miskových vrtáků viz katalog produktů RIDGID.

Uskladnění přístroje

⚠️ VAROVÁNÍ Nástroj na vrtání otvorů a musí být uložen uvnitř nebo musí být při deštivém počasí dobře zakrytý. Nástroj skladujte v uzamčeném prostoru, který je z dosahu dětí a lidí neseznámených s nástrojem na vrtání otvorů. Tento nástroj může způsobit vážná poranění v rukách nezacvičených uživatelů.

Servis a opravy

⚠️ VAROVÁNÍ

Po nevhodném servisním zásahu nebo opravě může být přístroj při práci nebezpečný.

Většinu potřebných informací o servisu tohoto nástroje naleznete v části „Návod pro údržbu“. Všechny potíže, které v nejsou v této části uvedeny, musí být projedná- ny s autorizovaným servisním technikem společnosti RIDGID.

Nástroj je nutné doručit do autorizovaného nezávislého servisního střediska RIDGID nebo vrátit výrobci.

Pro informace o vašem nejbližším autorizovaném nezávislém servisním středisku firmy RIDGID nebo jakékoli dotazy týkající se servisu nebo oprav:

• Spojte se s místním obchodním zástupcem pro výrobky RIDGID.
• Navštivte RIDGID.com nebo RIDGID.eu, kde naleznete spojení s místním kontaktním střediskem společnosti Ridge Tool.
• Kontaktujte technické oddělení společnosti Ridge Tool na [e-mail] nebo v USA a Kanadě zavolejte na číslo 844-789-8665.

Likvidace

Některé části nástroje na vrtání otvorů obsahují cenné materiály a lze je recyklovat. Existují místní společnosti, které se na recyklování specializují, a které lze najít ve vaší oblasti. Komponenty zlikvidujte ve shodě se všemi platnými předpisy. Pro získání dalších informací se spojte s místním úřadem pro nakládání s odpady.

V zemích EU: Elektrická zařízení nevyha-zujte spolu s domácím odpadem!

Podle Směrnice EU 2002/96/EC pro likvidaci elektrických a elektronických zařízení a její aplikace v národních legislativách musí být nepoužitelná elektrická zařízení shromáždě-

na samostatně a zlikvidována ekologickým způsobem.

Nástroje na frézovanie otvorov

HC-450/HC-300

Záznamový formulár pre výrobné číslo zariadenia 181

Bezpečnostné symboly ....

Všeobecné bezpečnostné predpisy ....

Pracovný priestor....
Elektrická bezpečnost'
Bezpečnost'osôb ....
Použitie nástrojov a starostlivost' o ne....
Servis....

Bezpečnostné výstrahy pre frézu na otvory....18

Popis ....
Technické údaje....
Štandardné vybavenie......

Popis ....
Technické údaje......
Štandardné vybavenie

Ikony....

Pokyny na údržbu ....

Bezpečnostné symboly

Tento symbol označuje riziko zásahu elektrickým prúdom.

Všeobecné bezpečnostné predpisy\*

⚠ VYSTRAHA

Elektrická bezpečnost

Bezpečnostné výstrahy pre frézu na otvory

VYSTRAHA

Tento návod uchovávajte pri zariadení pre potreby operátora.

- Pred použitím skontrolujte, či správne funguje prúdový chránič (GFCI) dodaný s napájacou šnú- rou. GFCI znižuje riziko zásahu elektrickým prúdom.

Ak máte akékol'vek otázky ohladne tohto výrobku RIDGID®:

Frézovací výkon....až do 4 ^3 / _4 " / 120 mm

Kapacita potrubia.... 1 ^1/4 " - 8" / 30 mm - 200 mm

Výkon sklučovadla na vrtáky.... ^1/16 " - ^5/8 " / 2 mm - 16 mm

Rýchlost' sklučovadla na vrtáky...... 110 ot./min.

Výkon motora....1.2 k / 900W

Menovitý odber prúdu.... 12A pri 120V

6A pri 220-240V

12A pri 100V

Akustický tlak (L _PA ) ^* ....97,4 dB(A), K=3

Výška.... 12.62" / 32 cm

Dížka.... 17" / 43 cm

Šírka.... 17" / 43 cm

Hmotnost...... 42 lbs. / 19 kg

Posuvná rukovát Sklučovadlo GFCI Klůč ku sklučovadlu Prepínač ZAP/VYP Výstražný štítok Zostava skrutiek kluky Retaz

Výška.... 12.8" / 32,5 cm

Dížka.... 11.9" / 30,2 cm

Šírka.... 13.2" / 33,4 cm

Celková hmotnost...... 31 lbs. / 14 kg

Základňa.... 10 lbs. / 4,5 kg

Zostava motora.... 21 lbs. / 9,5 kg

- Správnu montáž a kompletnost.

Čapová západka RIGGD (C) © 2014

Ked' bude píla na otvory v kontakte s potrubím, nadalej vyvíjate pevný tlak. V závislosti od vel'kosti a hrúbky steny potrubia, a vel'kosti frézovaného otvoru bude možno pílu na otvory občas nutné trochu vytiahnut', aby sa odstránili úlomky.

Ked' sa píla na otvory pohybuje potrubím a frézovanie je dokončené, občas sa vyskytne prerušené frézovanie. Ked' k tomu dôjde, znížte tlak, aby ste pomohli zabrániť zasekávaniu píly na otvory.

Broj okretaja stezne glave.... 110 okr/min

Snaga motora.... 1.2 KS / 900W

Broj okretaja stezne glave.... 360 okr/min

Snaga motora.... 1.2 KS / 900W

Prohlašujeme, že vyše uvedené nástroje a zařízení splňují při použití v souladu s jejich návodem k obsluze příslušné požadavky niže uvedených směrnic a nařízení.

EU-OVERENSSTEMMELSESERKLÆRING
