NÁVOD NA OBSLUHU HC300 RIDGID

Hladina akustického tlaku (L _PA )*...... 97,4 dB(A), K=3

- Správnou montáž a úplnost.

Pred použitím tohto nástroja si dôkladne prečítajte tento návod na obsluhu. Nepochopenie a nedodržanie obsahu tohto návodu môže viest' k zásahu elektrickým prúdom, požiaru a/alebo vážnym zraneniam osób.

Nástroje na frézovanie otvorov HC-450/HC-300

Zaznamenajte si nižšie uvedené výrobné číslo a uchovajte si výrobné číslo produktu, ktoré je uvedené na typovom štítku.

Výrobné č.

Obsah

Model HC-450 Popis, technické údaje a štandardné vybavenie....185

Model HC-300 Popis, technické údaje a štandardné vybavenie....186

Kontrola pred prevádzkou ....

Príprava zariadenia a pracoviska....

Montáž nástroja na frézovanie otvorov na potrubie ....189

HC-450
HC-300
Napájanie nástroja na frézovanie otvorov ....19

Pokyny na obsluhu....

Čistenie......
Mazanie....

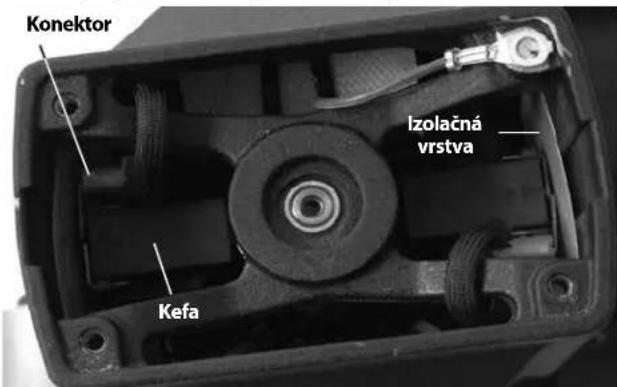

Výmena kief ....

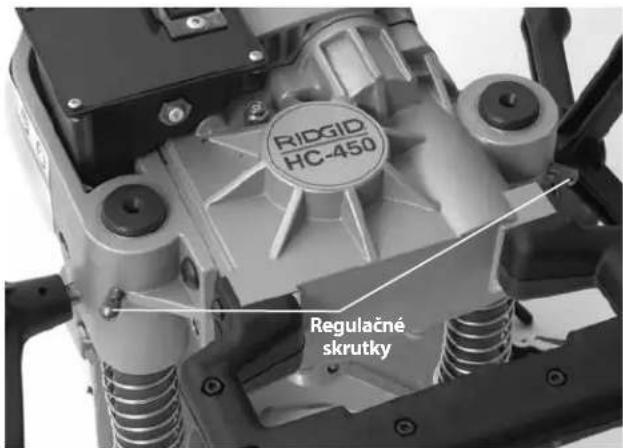

Nastavenie regulačných skrutiek ....

Príslušenstvo

Skladovanie zariadenia ....

Servis a opravy ....

Likvidácia....

Vyhlásenie EU o zhode ......Vnútri zadného obal

Doživotná záruka....Zadná s

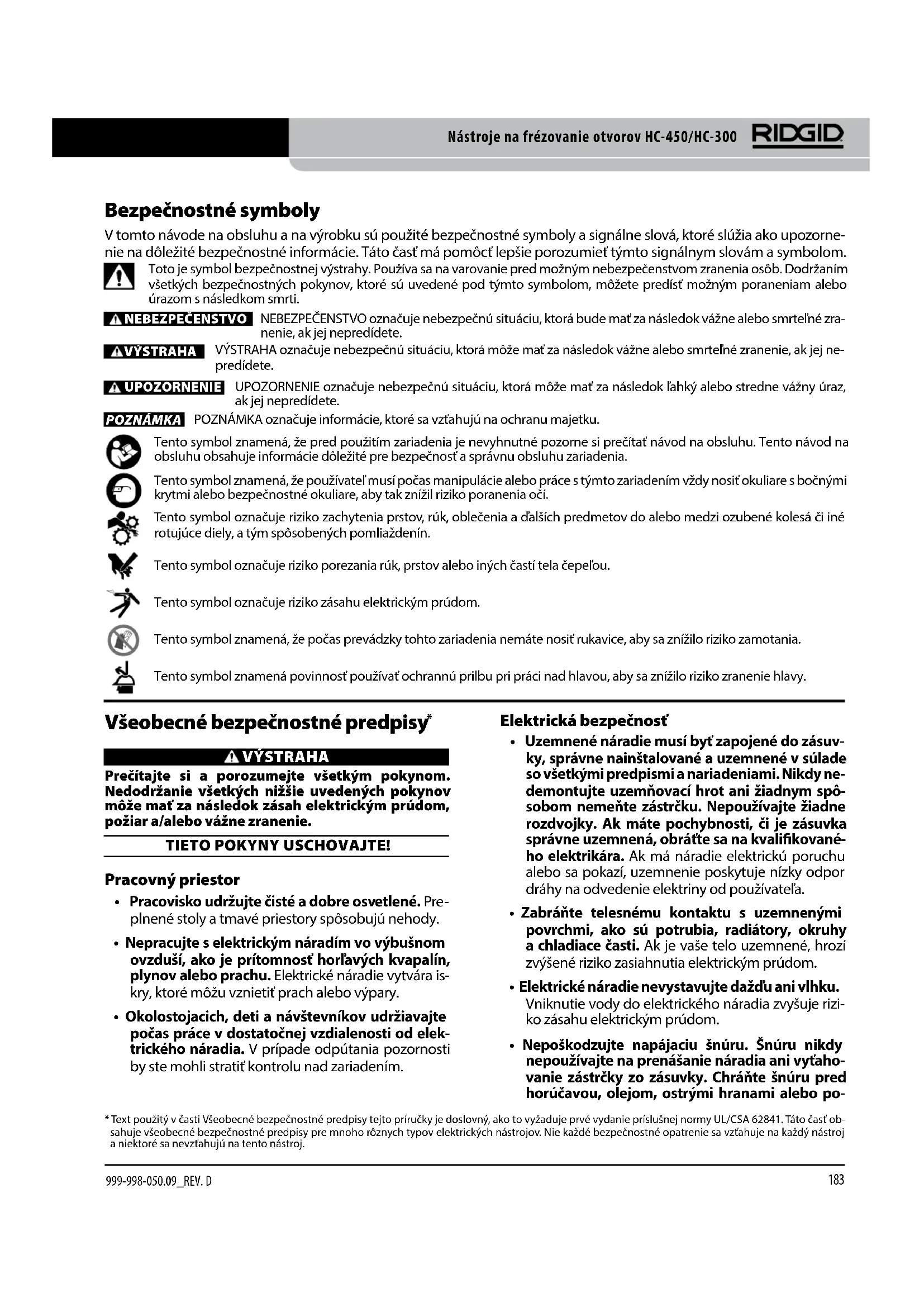

V tomto návode na obsluhu a na výrobku sú použité bezpečnostné symboly a signálne slová, ktoré slúžia ako upozornie na dôležité bezpečnostné informácie. Táto časť má pomôct lepšie porozumiet týmto signálnym slovám a symbolom.

Toto je symbol bezpečnostnej výstrahy. Používa sa na varovanie pred možným nebezpečenstvom zranenia osób. Dodržaním všetkých bezpečnostných pokynov, ktoré sú uvedené pod týmto symbolom, môžete predíst možným poraneniam alebo úrazom s následkom smrti.

NEBEZPEČENSTVO NEBEZPEČENSTVO označuje nebezpečnú situáciu, ktorá bude mať za následok vážne alebo smrtelné zra- nenie, ak jej nepredídete.

▲VÝSTRAHA VÝSTRAHA označuje nebezpečnú situáciu, ktorá môže mať za následok vážne alebo smrtelné zranenie, ak jej nepredídete.

⚠ UPOZORNENIE UPOZORNENIE označuje nebezpečnú situáciu, ktorá môže mať za následok ľahký alebo stredne vážny úraz, ak jej nepredídete.

POZNÁMKA POZNÁMKA označuje informácie, ktoré sa vztahujú na ochranu majetku.

Tento symbol znamená, že pred použitím zariadenia je nevyhnutné pozorne si prečítať návod na obsluhu. Tento návod na obsluhu obsahuje informácie dôležité pre bezpečnosť a správnu obsluhu zariadenia.

Tento symbol znamená, že používatel' musí počas manipulácie alebo práce s týmto zariadením vždy nosit' okuliare s bočnými krytmi alebo bezpečnostné okuliare, aby tak znížil riziko poranenia oči.

Tento symbol označuje riziko zachytenia prstov, rúk, oblečenia a dalších predmetov do alebo medzi ozubené kolesá či iné rotujúce diely, a tým spôsobených pomliaždenín.

Tento symbol označuje riziko porezania rúk, prstov alebo iných častí tela čepelou.

Tento symbol znamená, že počas prevádzky tohto zariadenia nemáte nosit' rukavice, aby sa znížilo riziko zamotania.

Tento symbol znamená povinnosť používať ochrannú prilbu pri práci nad hlavou, aby sa znížilo riziko zranenie hlavy.

Prečítajte si a porozumejte všetkým pokynom. Nedodržanie všetkých nižšie uvedených pokynov môže mať za následok zásah elektrickým prúdom, požiar a/alebo vážne zranenie.

• Pracovisko udržujte čisté a dobre osvetlené. Preplnené stoly a tmavé priestory spôsobujú nehody.
• Nepracujte s elektrickým náradím vo výbušnom ovzduší, ako je prítomnosť horľavých kvapalín, plynov alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu vznietit’ prach alebo výpary.
• Okolostojacich, deti a návštevníkov udržiavajte počas práce v dostatočnej vzdialenosti od elektrického náradia. V prípade odpútania pozornosti by ste mohli stratit kontrolu nad zariadením.

• Uzemnené náradie musí byť zapojené do zásuvky, správne nainštalované a uzemnené v súlade so všetkými predpismi a nariadeniami. Nikdy nedemontujte uzemňovací hrot ani žiadnym spôsobom nemeňte zástrčku. Nepoužívajte žiadne rozdvojky. Ak máte pochybnosti, či je zásuvka správne uzemnená, obrátte sa na kvalifikovaného elektrikára. Ak má náradie elektrickú poruchu alebo sa pokazí, uzemnenie poskytuje nízky odpor dráhy na odvedenie elektriny od používateľa.
• Zabráňte telesnému kontaktu s uzemnenými povrchmi, ako sú potrubia, radiátory, okruhy a chladiace časti. Ak je vaše telo uzemnené, hrozí zvýšené riziko zasiahnutia elektrickým prúdom.
• Elektrické náradie nevystavujte daždů ani vlhku. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
• Nepoškodzujte napájaciu šnúru. Šnúru nikdy nepoužívajte na prenášanie náradia ani vytahovanie zástrčky zo zásuvky. Chráněte šnúru pred horúčavou, olejom, ostrými hranami alebo po-

hybujúcimi sa dielmi. Poškodené šnúry okamži- te vymeňte. Poškodené šnúry zvyšujú riziko zásahu elektrickým prúdom.

- A k pracujete s elektrickým náradím vonku, používajte predlžovaciu šnúru označenú ako „W-A“ alebo „W“. Tieto šnúry sú dimenzované pre vonkajšie použitie a znižujú riziko zásahu elektrickým prúdom.

Bezpečnost'osôb

• Pri práci s elektrickým náradím budte pozorní, vždy sa sústredte na to, čo práve robíte a používajte zdravý rozum. Nepoužívajte elektrické náradie, ak ste unavení, pod vplyvom drog, alkoholu alebo liekov. Chvíla nepozornosti pri používaní náradia môže spôsobit vážne zranenie osób.
• Pri práci noste vhodný odev. Neobliekajte si príliš volné oblečenie a nenoste šperky. Upravte si dlhé vlasy. Udržujte svoje vlasy, oblečenie a rukavice mimo dosahu pohybujúcich sa dielov. Volné oblečenie, šperky alebo dlhé vlasy sa môžu zachytit do pohybujúcich sa dielov.

- Zabráňte náhodnému zapnutiu. Pred zapojením sa uistite, že prepínač je v polohe VYP. Prenášanie elektrického náradia s prstom na prepínači alebo zapojenie náradia s prepínačom v polohe ZAP môže spôsobit úrazy.

- Pred zapnutím náradia vytiahnite nastavovacie kliny alebo klúče. Klúč alebo klin ponechaný na rotujúcej časti elektrického náradia môže mať za následok zranenie osôb.

- Nedočahujte. Stále udržiavajte pevný postoj a rovnováhu. Stabilný postoj a rovnováha umožňuje lepšie ovládanie náradia v neočakávaných situáciách.

- Používajte osobné ochranné pomôcky. Vždy používajte ochranu očí. Bezpečnostné vybavenie, ako je protiprachová maska, protišmyková obuv, ochranná prilba, alebo chrániče sluchu použité vo vhodných podmienkach znížia riziko zranenia osób.

Použitie nástrojov a starostlivost'o ne

• Svorkami alebo iným praktickým spôsobom zaistite a podoprite obrobok k stabilnej plošine. Pridržiavanie práce rukou alebo proti telu je nestabilné a môže viest' k strate kontroly.
• Netlačte na náradie silou. Použite správne náradie určené pre dané použitie. So správnym náradím budete môčť pracovať lepšie a bezpečnejšie v rozsahu výkonu, na ktorý bolo dimenzované.

• Nepoužívajte elektrické náradie, ak má pokazený vypínač. Každé náradie, ktoré nie je možné ovládat prepínačom, je nebezpečné a treba ho opravit.

• Skôr než urobíte akékolvek úpravy, vymeníte príslušenstvo alebo uskladníte elektrické náradie, odpojte zástrčku od napájacieho zdroja. Takéto bezpečnostné opatrenie znižujú riziko náhodného spusteniu elektrického náradia.

• Ak sa náradie nepouživa, uchovávajte ho mimo dosahu detí a iných osôb, ktoré neboli vyškolené na jeho používanie. Náradie je v rukách nezaškolených osôb nebezpečné.
• Náradie starostlivo udržiavajte. Rezné nástroje udržiavajte ostré a čisté. Správne udržiavané nástroje s ostrými reznými hranami sa menej často zasekávajú a lahšie sa ovládajú.
• Kontrolujte vychýlenie alebo uviaznutie pohy-bujúcich sa dielov, poškodenie dielov a každý iný stav, ktorý môže ovplyvnit' prevádzku nára-dia. V prípade poškodenia nechajte náradie pred použitím opravít'. Mnoho úrazov nastáva z dôvodu nedostatočnej údržby náradia.
• Používajte iba také príslušenstvo, ktoré pre váš model odporúča výrobca. Príslušenstvo vhodné pre jeden nástroj sa môže stať nebezpečným pri používaní na inom nástroji.

Servis

• Servis nástroja smie vykonávať iba kvalifikovaný pracovník. Ak údržbu alebo servis vykonáva nekvalifikovaný pracovník, hrozí riziko zranenia.
• Pri vykonávaní servisu nástroja používajte iba identické náhradné diely. Dodržiavajte pokyny v časti Údržba tejto príručky. Pri použití neautorizovaných náhradných dielov alebo nedodržaní pokynov na údržbu hrozí riziko zásahu elektrickým prúdom alebo riziko zranenia.

Táto čast' obsahuje dôležité bezpečnostné informácie, ktoré sú špecifické pre tento nástroj.

Predtým ako začnete používať nástroj na frézovanie otvorov, pozorne si prečítajte tieto bezpečnostné pokyny, aby ste znížili riziko zásahu elektrickým prúdom alebo iného vážneho zranenia osób.

USCHOVAJTE VŠETKY VÝSTRAHY A POKYNY PRE BUDÚCU POTREBU!

- Vždy používajte vhodnú ochranu očí. Rezné nástroje sa môžu zlomiť alebo rozbit. Frézovanie vytvá-

ra úlomky, ktoré môžu byť vymrštené alebo spadnút do očí.

- Pri obsluhe zariadenia nenoste rukavice ani volné oblečenie. Rukávy a bundy majte vždy zapnuté. Nenaťahujte sa cez zariadenie. Oblečenie môže zariadenie zachytit, čo bude mať za následok zamotanie.

- Držte prsty a ruky preč od rotujúceho sklúčovadla a píly. Tým sa znižuje riziko zamotania a rezných rán.

- Správne zaistite nástroj na frézovanie otvorov k potrubiu. Nesprávne zaistené nástroje na frézovanie otvorov môžu spadnút a udriet a pomliaždit vás.

- Nepoužívajte ich na navrtavanie potrubia pod tlakom. Pri frézovaní do existujúceho systému treba potrubie najskôr vypustiť a znížiť v ňom tlak. Tým sa znižuje riziko zásahu elektrickým prúdom alebo iného vážneho zranenia.

- Pri práci nad hlavou musí všetok personál nosit' ochrannú prilbu a zdržiavať sa mimo priestoru pod nástrojom. Tým sa znižuje riziko vážneho zranenia následkom spadnutých predmetov.

- Nástroje na frézovanie otvorov používajte iba na frézovanie otvorov do potrubia, ako je to uvedené v tejto príručke. Nepoužívajte ich na iné účely ani ich nemeňte. Iné použitia alebo modifikácia tohto nástroja na iné účely môže zvýšit' riziko vážneho zranenia.

- Prečítajte si a porozumejte pokynom a výstrahám pre všetky zariadenia použité pred prevádzkou nástrojov na frézovanie otvorov. Nedodržanie všetkých pokynov a výstrah môže viest k poškodeniu majetku alebo vážnemu zraneniu osób.

⚠ VÝSTRAHA Časť prachu vytvoreného z elektrického pieskovania, pílenia, brúsenia, vrtania a iných stavebných činností, obsahuje chemikálie, o których je známe, že spôsobujú rakovinu, vrodené chyby alebo iné reprodukčné poškodenia. Niekol’ko príkladov takýchto chemikálií:

- Olovo z olovnatej farby

- Kryštalický kremeň z tehál a cementu a iných stavebných produktov, a

- Arzén a chróm z chemicky impregnovaného stavebného dreva

Riziko z vystavenia sa týmto chemikáliám sa liši v závislosti od toho, ako často vykonávate tento druh práce. Pre zníženie vystavenia sa týmto chemikáliám: pracujte v dobre vetranom priestore, a pracujte so schválenými bezpečnostnými zariadeniami, ako sú protiprachové

masky, ktoré sú špeciálne navrhnuté na odfiltrovanie mikroskopických častíc.

- Kontaktujte miestneho distribútora výrobkov RIDGID.

– Navštívte stránku RIDGID.com alebo RIDGID.eu, kde nájdete informácie o miestnom kontaktnom bode spoločnosti Ridge Tool.

- Spojte sa s oddelením technických služieb spoločnosti Ridge Tool prostredníctvom e-mailu [e-mail] alebo (v USA a Kanade) volajte na číslo 844-789-8665.

Model HC-450 Popis, technické údaje a štandardné vybavenie

Popis

Model nástroja na frézovanie otvorov RIDGID ^ HC-450 je dimenzovaný na frézovanie otvorov až 4 ^3/_4 " / 120 mm do ocelového potrubia. Viac veľkostí otvoru umožňuje použitie Mechanical T's ^ , Hookers ^ , Vic-O-Lets ^TM a inej armatúry pre odbočky nepretlakovaných potrubí.

Model HC-450 má sklučovadlo na vrtáky s výkonom 58 " / 16 mm, ktoré sa prispôsobí všetkým velkostiam píl na otvory a hriadelom píl na otvory. Vstavaný motor a prevodový pomer do pomala optimalizujú výkon píl na otvory s velkým priemerom. Dve posuvné rukováte umožňujú operátorovi používať nástroj na frézovanie otvorov bud'z l'avej alebo pravej strany. Rotujúca trubica libely v základní umožňuje vyrovnanie opakujúcich sa otvorov. Kompaktná konštrukcia s výškou iba 13" / 32 cm umožňuje použitie modelu HC-450 v stiesnených priestoroch alebo nad inštalovaným potrubím blízko stropu.

POZNÁMKA! Mechanical T's, Hookers a Vic-O-Lets sú registrované známky spoločnosti Victaulic Tool Company.

Technické údaje

Akustický výkon (LWA).... 101,43 dB(A), K=3

* Zvuk sa meria v súlade so štandardizovaným testovaním podľa normy EN 62481-1.
- Emisie zvuku sa môžu lišiť v závislosti od vašej polohy a konkrétného použitia tohto náradia.
- Pri každej aplikácii treba vyhodnocovať denné úrovne pôsobenia zvuku a v pripade potreby treba prijať príslušné bezpečnostné opatrenia. Pri vyhodnocovani úrovni pozocície treba zohľadníť dobu, keď je náradie vypnuté a nepouživa sa. Takto môže dójst k výrazněmu žniženiu úrovne expozície v priebehu celkovej pracovnej doby.

Rozmery

Štandardné vybavenie

• Nástroj na frézovanie otvorov
- Klúč ku sklučovadlu
- ^5/8 " / 16 mm hriadel' píly na otvory s opornou doskou a ^1/4 " / 6,3 mm vrtákom s vodiacim čapom

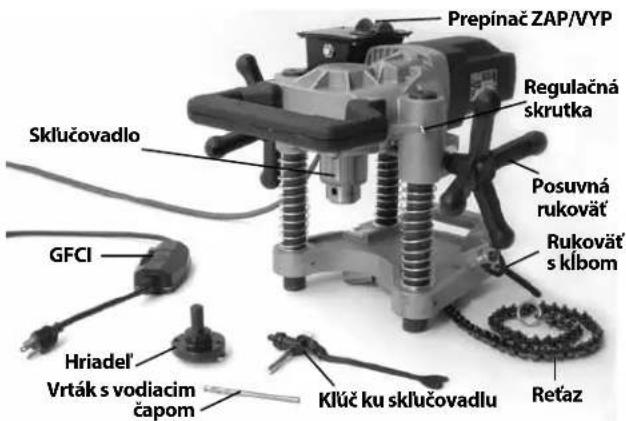

Prepinač ZAP/VYP Regulačná skrutka Posuvná rukovát Rukovát's klíbom GFCI Hriadel' Vrták s vodiacim čapom Klúč ku sklučovadlu Retaz

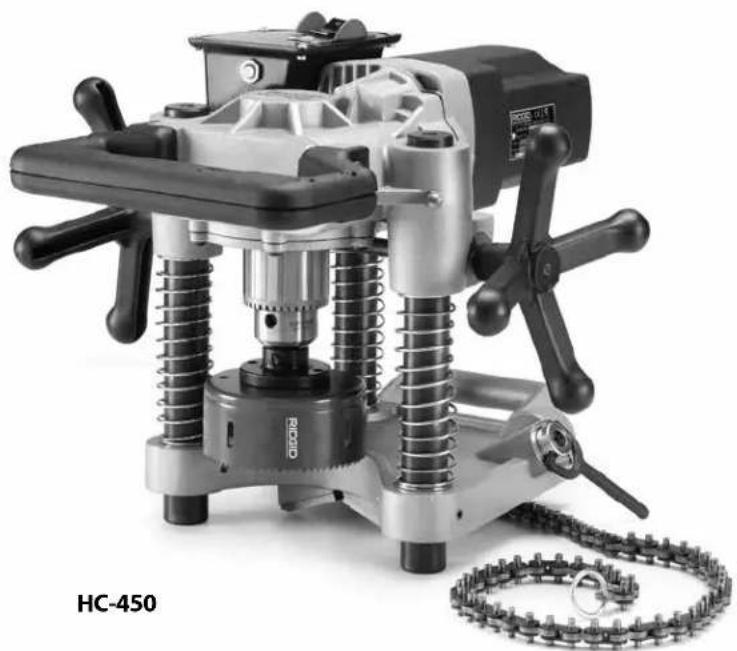

Obr. 1 – HC-450 so štandardným vybavením

Model HC-300 Popis, technické údaje a štandardné vybavenie

Popis

Model nástroja na frézovanie otvorov RIDGID® HC-300 je dimenzovaný na frézovanie otvorov s priemerom až 3" / 76 mm do ocelového potrubia. Viac velkostí otvoru umožnuje použitie Mechanical T's®, Hookers®, Vic-O-Lets™, Weld-O-Let™ a inej armatúry pre odbočky nepretlakovaných potrubí.

Model HC-300 má sklučovadlo na vrtáky s výkonom ^1/2 / 13 mm ktoré sa prispôsobí všetkým vel'kostiam otvorov až do priemeru 3" / 76 mm a štandardným hria-delom píl na otvory až ^7/16 / 11 mm Hex ( ^1/2 " / 13 mm vel'kosť hriadel'a). Vstavaný motor a prevodový pomer do pomala optimalizujú výkon a životnosť píly v rozsahu jej výkonu. Jedna posuvná rukovát a prepínač ZAP/VYP umožňujú jednoduchú obsluhu. Kompaktná dvojdielna konštrukcia umožňuje použitie modelu HC-300 v stiesnených priestoroch a tažko dostupných miestach.

POZNÁMKA! Mechanical T's, Hookers a Vic-O-Lets sú registrované známky spoločnosti Victaulic Tool Company.

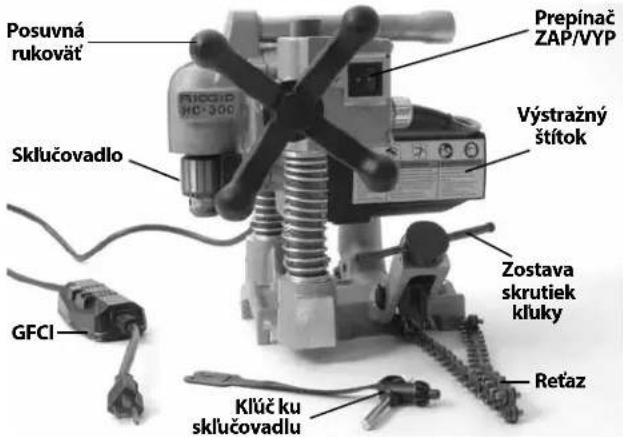

Obr. 2 – Model HC-300 so štandardným vybavením

Technické údaje

Frézovací výkon.... Až 3" / 76 mm
Kapacita potrubia.... 1 1/4" - 8" / 30 mm - 200 mm
Výkon sklučovadla na vrtáky.... ^1/16 " - ^1/2 " / 2 mm - 13 mm
Rýchlost sklučovadla na vrtáky..... 360 ot./min.
Výkon motora.... 1.2 k/900W
Menovitý odber prúdu.... 11A pri 120V
5,5A pri 220-240V
12A pri 100V

Akusticky tlak (L _PA ) ^* ......97,4 dB(A), K=3

Akustický výkon (LWA).... 101,43 dB(A), K=3

* Zvuk sa meria v súlade so štandardizovaným testovanim podľa normy EN 62481-1. - Emisie zvuku sa môžu líšit v závislosti od vašej polohy a konkrétneho použitia tohto náradia.
- Pri každej aplikácii treba vyhodnocovať denné úrovne pôsobenia zvuku a v prípade potreby treba prijať príslušné bezpečnostné opatrenia. Pri vyhodnocovani úrovní expozície treba zohładniť dobu, keď je náradie vypnuté a nepoužíva sa. Takto môže dôjst’ k výraznému zníženiu úrovne expozície v priebehu celkovej pracovnej doby.

Rozmery

Štandardné vybavenie

• Nástroj na frézovanie otvorov (zostava základne a motora)
• Klúč ku sklučovadlu

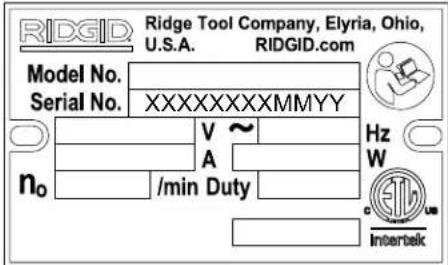

Obr. 3 – Výrobné číslo stroja

Obidva nástroje na frézovanie otvorov, HC-450 a HC-300, majú výrobné číslo na spodnej strane motora. Posledné 4 čísla označujú mesiac a rok výroby (MMRR).

Ikony

Napájanie zapnuté

Napájanie vypnuté

POZNÁMKA Za výber vhodných materiálov a inštalácie, metódy spojenia a tvárnenia, je zodpovedný projektant systému a/alebo montér. Výber nevhodných materiálov a metód by mohlo spôsobit zlyhanie systému.

Nehrdzavejúca ocel'a iné materiály odolné proti korózii sa môžu počas inštalácie, spájania a tvárnenia kontaminovat. Táto kontaminácia môže spôsobit koróziu a predčasné poruchy. Pred každým pokusom o inštaláciu treba starostlivo vyhodnotit' materiály a metódy pre špecifické prevádzkové podmienky, vrátane chemických a teplotných.

Kontrola pred prevádzkou

VÝSTRAHA

Pred každým použitím skontrolujte nástroj na frézovanie otvorov a odstráňte všetky problémy, aby ste znížili riziko vážnych zranení spôsobených zásahom elektrickým prúdom a inými príčinami, a aby ste zabránili poškodeniu nástroja.

1. Uistite sa, že nástroj na frézovanie otvorov je odpojený z elektrickej siete a že prepínač ZAP/VYP je v polohe VYP.

2. Rukoväte a ovládacie prvky nástroja očistite od oleja, maziva alebo akejkol'vek nečistoty. Tým sa ul'ahčuje kontrola a zabránite tomu, aby sa vám nástroj alebo ovládací prvok vyšmykol z rúk.

3. Skontrolujte nástroj na frézovanie otvorov na:

- Skontrolujte, či nie je poškodená alebo zmenená napájacia šnúra, prúdový chránič (GFCI) a zástrčka.

- Poškodené, opotrebované, chýbajúce, nevyrovnané alebo zasekávajúce sa diely. Zaistite, aby sa zostava motora pohybovala plynule a volne nahor a nadol po stípikoch zostavy základne. Uistite sa, že sa reťaz a rukovát's klím volne pohybujú. Na modeli HC-300 sa uistite, že čapová západka funguje správne a pri-držiava zostavu motora k zostave základne (obr. 7).

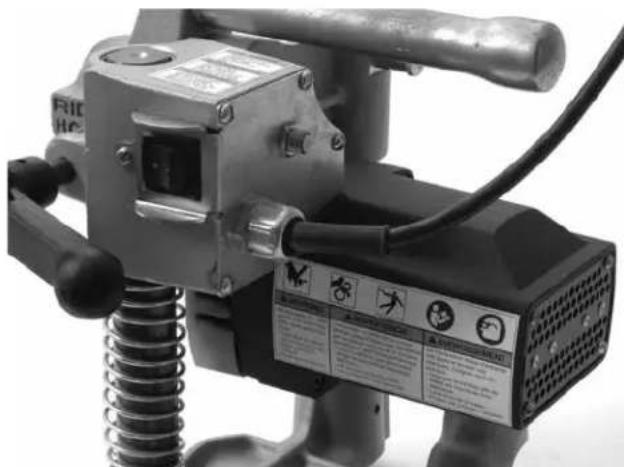

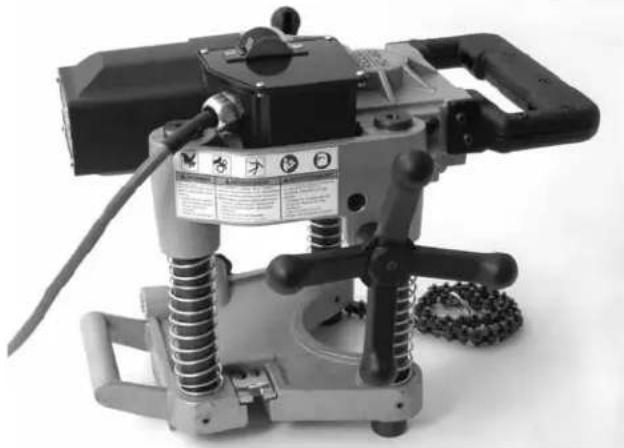

Obr. 4A – Výstražné štítky HC-450

• Prítomnosť a čitatelnosť výstražných štítkov (pozri obr. 4A a 4B).
• Všetky d'alšie okolnosti, ktoré môžu zabrániť bezpečnej a normálnej prevádzke.

Ak sa vyskytnú akékolvek problémy, nástroj na frézovanie otvorov nepoužívajte, kým problémy nebudú odstránené.

1. Skontrolujte hriadel, pílu na otvory a vrtáky, ktoré sa majú použit s nástrojom na frézovanie otvorov, na opotrebovanie, zdeformovanie, zlomenie alebo iné problémy. Nepoužívajte tupé ani poškodené rezné nástroje. Tupé alebo poškodené rezné nástroje zvyšujú potrebné množstvo sily, spôsobujú nízku kvalitu frézovania a zvyšujú riziko zranenia.
2. Zapojte šnúru suchými rukami. Otestujte GFCI v napájacej šnúre, či funguje správne. Ked' stlačíte testovacie tlačidlo, malo by vyskočit' nulovacie tlačidlo. Znovu ho aktivujte stlačením nulovacieho tlačidla. Ak GFCI funguje správne, vytiahnite šnúru a nástroj na frézovanie otvorov nepoužívajte, kým nebude GFCI opravený.
3. Správnu prevádzku nástroja na frézovanie otvorov skontrolujte, keď bude položený na stabilnom povrchu. Vyhýbajte sa skľučovadlu. Posuňte prepínač ZAP/VYP do polohy ZAP. Motor by sa mal spustit a skľučovadlo otáčat proti smeru hodinových ručičiek z pohladu jeho konca. Skontrolujte nástroj na vychýlenie, uviaznutie, zvláštne zvuky alebo iný nezvyčajný stav. Posuňte prepínač ZAP/VYP do polohy VYP. Ak zistíte nejaké problémy, nástroj nepoužívajte, kým nebude opravený.
4. Po dokončení kontroly odpojte nástroj z elektrickej siete suchými rukami.

Príprava zariadenia a pracoviska

VYSTRAHA

Pripravte nástroj na frézovanie otvorov a pracovný priestor podla týchto postupov, aby sa znížilo riziko úrazu v dôsledku zásahu elektrickým prúdom, zamotania, pomliaždenia a iných príčin, a aby sa zabránilo poškodeniu nástroja.

Správne zaistite nástroj na frézovanie otvorov k potrubiu. Nesprávne zaistené nástroje na frézovanie otvorov sa môžu vyšmyknúť a spadnút, a udriet a pomliaždit vás.

Nepoužívajte ich na navrtavanie potrubia pod tlakom. Pri frézovaní do existujúceho systému treba potrubie najskôr vypustit' a znížit' v nom tlak. Tým sa znižuje riziko zásahu elektrickým prúdom alebo iných vážnych zranení.

Pri práci nad hlavou musí personál používať ochrannú prilbu a zdržiavať sa mimo priestoru pod opracovávaným dielom. Tým sa znižuje riziko vážneho zranenia v dôsledku spadnutého zariadenia alebo iných predmetov.

1. Skontrolujte pracovný priestor na:

• Dostatočné osvetlenie.
- Horľavé kvapaliny, výpary alebo prach, ktoré sa môžu vznietit. Ak sú prítomné, nepracujte v takomto priestore, kým nie sú identifikované zdroje možného vznietenia a kým sa neuskutoční náprava. Fréza na otvory nie je určená do explozívneho prostredia a môže vytvárat'iskry.
- Čisté, rovné, stabilné a suché miesto pre všetky zariadenia a operátora.
- Riadne uzemnená elektrická zásuvka so správnym napätím. Trojkolíková alebo GFCI zásuvka nemusí byť riadne uzemnená. Ak máte pochybnosti, nechajte zásuvku skontrolovať licencovaným elektrikárom.
- Vyčistite trasu k elektrickej zásuvke tak, aby sa na nej nenachádzali žiadne zdroje možného poškodenia napájacej šnúry.
2. Skontrolujte prácu, ktorú je potrebné vykonat. Stanovte typ a velkost potrubia, a vôlu okolo potrubia. Stanovte velkost a umiestnenie otvoru, ktorý sa má frézovat. Jasne označte miesto frézovania. Ak inštalujete armatúru, postupujte podľa pokynov jej výrobcu. Stanovte vhodné vybavenie pre túto prácu. Pre informácie o nástroji si pozrite časti Popis a Technické údaje.

Uistite sa, že potrubie, ktoré sa má frézovat, je dobre podopreté a stabilné. Potrubie musí bez pohnutia zvládnut hmotnosť nástroja na frézovanie otvorov a sily vyvinuté počas frézovania.

Ak pracujete na existujúcom systéme, uistite sa, že v systéme bol znížený tlak a že bol vypustený. Nástroje na frézovanie otvorov nie sú určené na účely navítavania potrubia pod tlakom. Frézovanie do systému pod tlakom alebo systému obsahujúceho kvapaliny môže spôsobit'ostriekanie, zásah elektrickým prúdom alebo iné vážne zranenie. Oboznámte sa s obsahom potrubia a všetkými špecifickými nebezpečenstvami spojené s týmto obsahom.

1. Uistite sa, že zariadenie, ktoré sa má použit, bolo riadne skontrolované.

2. Vyberte vhodnú pílu na otvory pre prácu, ktorá sa má vykonat. Uistite sa, že píla na otvory je správne namontovaná podľa pokynov a že je v dobrom prevádzkovom stave. Odporúčame použitie vrtáka s vodiacim čapom. Vrták s vodiacim čapom by nemal vyčnievať viac ako 38 / 10 mm nad koniec píly na otvory, a mal by byť pevne utiahnutý.

3. Pílu na otvory namontujte do skľučovadla, keď bude nástroj na frézovanie otvorov položený na stabilnom povrchu. Pred inštaláciou alebo výmenou píly na otvory či vrtáka sa vždy presvedčte, že prepínač ZAP/VYP je v polohe VYP a že nástroj na frézovanie otvorov je odpojený z elektrickej siete.

4. Otvorte skľučovadlo tak, aby sa doň vošla stopka píly na otvory. V prípade potreby možno klúč ku skľučovadlu použit na jeho otvorenie. Uistite sa, že stopka a čelůste skľučovadla sú čisté.

5. Zasuňte celú stopku do skľučovadla. Uistite sa, že píla na otvory je v skľučovadle vycentrovaná a skľučovadlo pevné utiahnite rukou.
6. Na pevné utiahnutie skľučovadla na stopku použite klúč ku skľučovadlu vo všetkých jeho troch otvoroch. Pred zapnutím nástroja nezabudnite vytiahnuť klúč zo skľučovadla.

Montáž nástroja na frézovanie otvorov na potrubie

Nástroje na frézovanie otvorov vážia približne 42 libier / 19 kg. Pri umiestňovaní na potrubie použite dobrú zdvíhaciu techniku, nedočahujte a vždy udržujte rovnováhu a stabilný postoj. V závislosti od situácie môžu byť k namontovaniu nástroja na frézovanie otvorov na potrubie potrební dvaja l’udia.

Nástroje na frézovanie otvorov možno použit' v akomkolvek uhle alebo smere. Pri frézovaní otvoru naboku alebo naspodku potrubia možno bude jednoduchšie umiestniť nástroj na frézovanie otvorov navrch potrubia pre upevnenie retaze okolo potrubia a potom presuňte nástroj na frézovanie otvorov do jeho konečnej polohy.

HC-450

1. Uistite sa, že ret'az vol'ne visí a že rukovät's klímom je úplne povolená.
2. Opatrne zdvihnite nástroj na frézovanie otvorov HC-450 a umiestnite vedenia v tvare V priamo na potrubie, blízko miesta frézovania. Uistite sa, že reťaz nie je medzi potrubím a základňou nástroja.
3. Vždy držte aspoň jednu ruku na nástroji na frézovanie otvorov pre jeho stabilizáciu a vedenie. Uchopte koniec reťaze a tesne ju pritiahnite okolo potrubia. Aby bol nástroj na frézovanie otvorov pridržiavaný k potrubiu, zaháknite najbližší čap článku reťaze na treciu dosku a pevne utiahnite rukovat’ s klbom. (Pozri obr. 5.)

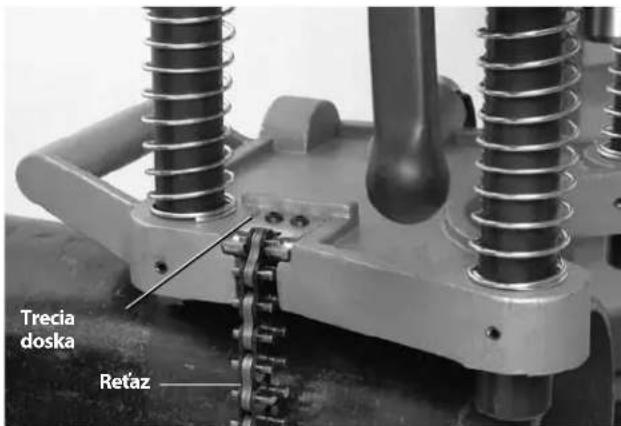

Trecia doska Retaz

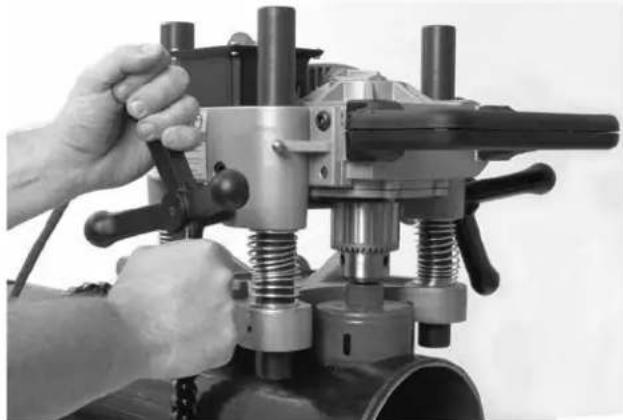

Obr. 5 – Zaháknutie retaze HC-450

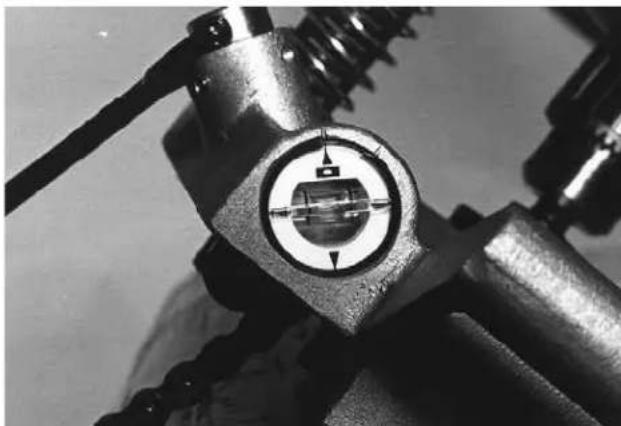

1. Základňa nástroja na frézovanie otvorov HC-450 obsahuje trubicu libely, ktorú možno použit na vyrovnanie radu otvorov. Ked' nástroj na frézovanie otvorov umiestnite do požadovaného uhla, trubicu možno otočit do polohy libely a následné otvory je možné urobit' v rovnakom uhle – vyrovnaním nástroja na frézovanie otvorov pomocou trubice libely. (Pozri obr. 6.)

1. Držte nástroj na frézovanie otvorov jednou rukou pre jeho stabilizáciu a vedenie, a zlahka povolujte rukovat's klbom pre umožnenie nastavenia konečnej polohy nástroja. Vyrovnajte vrták s vodiacim čapom s požadovaným miestom frézovania, a pevne utiahnite ru- kovat's klbom. Nástroj na frézovanie otvorov pustite až ked'presvedčíte, že je pevne upevnený k potrubiu. Nástroj na frézovanie otvorov musí byt'pevne a priamo upevnený k potrubiu, aby pomohol znížit'riziko zasekávania pily na otvory.

HC-300

Model HC-300 možno namontovať na potrubie bud ako kompletnú jednotku (podobne ako HC-450) alebo oddelením zostavy základne od nástroja, namontovaním základne na potrubie a následnou inštaláciou zostavy motora k zostave základne.

1. Ked' bude nástroj na frézovanie otvorov HC-300 na stabilnej, pevnej ploche, vytiahnite čapovú západku na zadnej strane l'avého stípika (obr. 7) a zdvihnite zostavu motora zo zostavy základne.

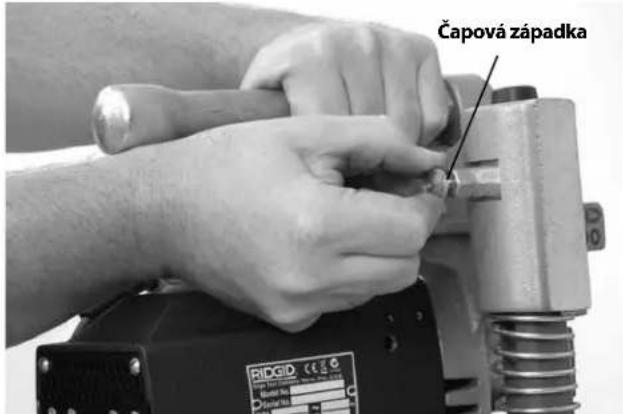

Obr. 7 – Oddelenie zostavy základne a zostavy motora

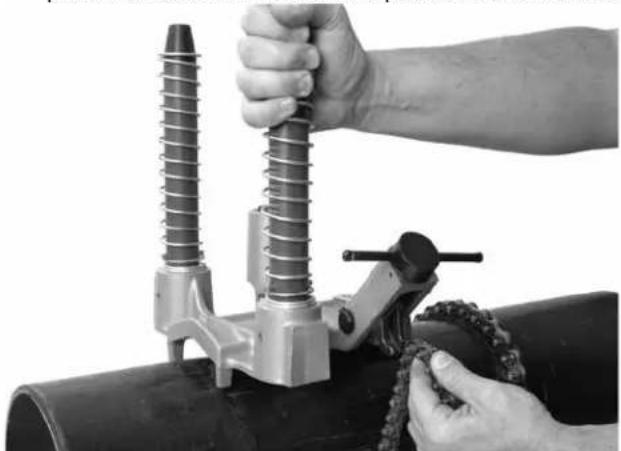

1. Uistite sa, že retaz voľne visí a že rukovat's klíbom je na zostave základne úplne povolená.
2. Umiestnite zostavu základne s vedeniami v tvare V priamo na potrubie, blízko miesta frézovania. Uistite sa, že reťaz nie je medzi potrubím a základňou nástroja.
3. Vždy majte aspoň jednu ruku na zostave základne pre jej stabilizáciu a vedenie. Uchopte koniec reťaze a tesne ju pritiahnite okolo potrubia. Ked'zatiahnete za reťaz, stlačí sa pružina na konci upevnenia reťaze. Zaháknite najbližší čap článku reťaze na hák reťaze – napätie pružiny pomôže udržat spojenie reťaze s hákom reťaze. Pevne utiahnite zostavu skrutiek klúky, aby pridržiavala zostavu základne k potrubiu. (Pozri obr. 8.)

1. Opatrne zdvihnite zostavu motora a vyrovnajte otvory v stípiku zostavy motora so stípikmi zostavy základne. Zatláčajte zostavu motora, kým čapová západka nezapadne do stípika, aby pridržiavala zostavu motora k základni. Uistite sa, že zostava motora je pevne upevnená k základni. (Pozri obr. 9.)

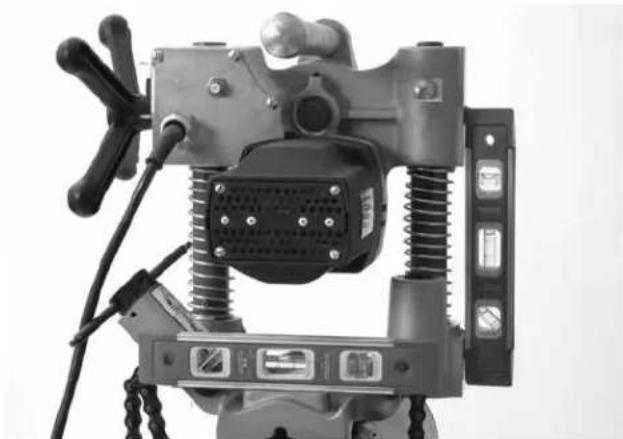

2. Základňa modelu HC-300 obsahuje niekolko opracovaných rovných plôch pre použitie s libelami na vyrovnanie otvorov. (Pozri obr. 10.)

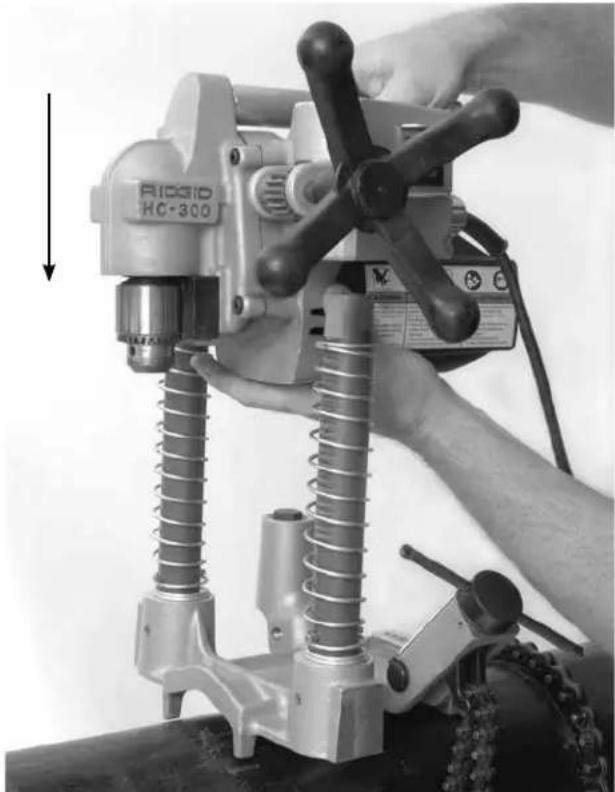

Obr. 9 – Upevnenie zostavy motora k zostave základne HC-300

1. Držte nástroj na frézovanie otvorov jednou rukou pre jeho stabilizáciu a vedenie, a zl'ahka povolujte zostavu skrutiek klúky pre umožnenie nastavenia konečnej polohy nástroja. Vyrovnajte vrták s vodiacim čapom s požadovaným miestom frézovania, a pevne utiahnite zostavu skrutiek klúky. Nástroj na frézovanie otvorov pustite až ked' presvedčíte, že je pevne upevnený k potrubiu. Nástroj na frézovanie otvorov musí byt' pevne a priamo upevnený k potrubiu, aby pomohol znížit' riziko zasekávania pily na otvory.

Ak chcete namontovať model HC-300 na potrubie ako kompletnú jednotku, postupujte podľa krokov v časti HC-450, za pomoci informácií v časti HC-300 o zaháknutí reťaze a vyrovnaní.

1. Uistite sa, že prepínač ZAP/VYP je v polohe VYP.

2. Uistite sa, že napájacia šnúra smeruje zo zadnej časti nástroja, preč od sklučovadla a pracovného priestoru. Vedte šnúru volnou cestou k zásuvke a suchými rukami ju do nej zastrčte. Udržujte všetky prípojky suché a nad zemou. Ak napájacia šnúra nie je dostatočne dlhá, použite predlžovaciu šnúru, ktorá:

3. Je v dobrom stave.

4. Má trojkolíkovú zástrčku podobnú tej, aká je na nástroji.

5. Je dimenzovaná na vonkajšie použitie a má označenie „W” alebo „W-A” (t.j. SOW), alebo vyhovuje požiadavkám na typy šnúry H05VV-F, H07VV-F, H05RN-F, H07RN-F alebo konštrukciu typu IEC (60227 IEC 53, 60245 IEC 57).

6. Má dostatočné rozmery vodičov (16 AWG / 1,5 mm ^2 pre šnúry dĺžky 50' / 15,2 m alebo menej, 14 AWG / 2,5 mm ^2 pre šnúry dĺžky 50' - 100' / 15,2 m - 30,5 m). Vodiče menších rozmerov sa môžu prehriat', roztavit' izoláciu či spôsobit' požiar alebo iné škody.

Ak použijete predlžovaciu šnúru, GFCI na nástroji na frézovanie otvorov neochráni predlžovaciu šnúru. Ak zásuvka nie je chránená GFCI, odporúča sa použiť zástrčku typu GFCI medzi zásuvkou a predlžovacou šnúrou, čím znížite riziko zásahu elektrickým prúdom v prípade poruchy predlžovacej šnúry.

Pokyny na obsluhu

VÝSTRAHA

Vždy používajte vhodnú ochranu očí. Rezné nástroje sa môžu zlomit alebo rozbit. Frézovanie vytvára úlomky, ktoré môžu byt vymrštené alebo spadnút do očí.

Nepoužívajte ich na navrtavanie potrubia pod tlakom. Pri frézovaní do existujúceho systému treba potrubie najskôr vypustit' a znížit' v ñom tlak. Tým sa znižuje riziko zásahu elektrickým prúdom alebo iného vážneho zranenia.

Pri obsluhe zariadenia nenoste rukavice ani volné oblečenie. Rukávy a bundy majte vždy zapnuté. Nenaťahujte sa cez zariadenie. Oblečenie môže zariadenie zachytit, čo bude mať za následok zamotanie.

Držte prsty a ruky preč od rotujúceho sklučovadla a píly. Tým sa znižuje riziko zamotania a rezných rán.

Dodržiavajte prevádzkové pokyny, aby ste znížili riziko úrazu v dôsledku zásahu elektrickým prúdom, zamotania, pomliaždenia a iných príčin, a aby sa zabránilo poškodeniu frézy na otvory.

1. Uistite sa, že nástroj na frézovanie otvorov a pracovisko sú riadne pripravené a že na pracovisku sa nenachádzajú neoprávnené osoby ani nič iné, čo by mohlo odpútať pozornosť.

2. Zaujmite správnu pracovnú polohu, ktorá umožní:

3. Ovládanie nástroja na frézovanie otvorov, vrátane prepínača ON/ OFF a posuvnej rukoväte. Na modeli HC-300 sa musíte nachádzat' na rovnakej strane ako prepínač a posuvná rukovät. Nástroj ešte nezapínajte.

4. Dobrú rovnováhu. Uistite sa, že sa nemusíte dočahovat.

5. Posuňte prepínač ZAP/VYP do polohy ZAP. Všímajte si rotáciu píly na otvory a vrtáka s vodiacim čapom a uistite sa, že idú rovno a presne. Ak sa kývajú alebo si všimnete iné problémy, posuňte prepínač do polohy VYP a odpojte nástroj z elektrickej siete. Pred dálším použitím odstráňte všetky problémy. Prsty, ruky a oblečenie držte preč od otáčajúceho sa skľučovadla, čo pomôže znížiť riziko zamotania.

6. Položte obe ruky na ručné koleso a dostaňte vrták s vodiacim čapom do kontaktu s potrubím. Vyviňte pevný tlak a začnite vítať vodiaci otvor. Netlačte silou na vrták s vodiacim čapom/pílu na otvory. Môže to preťažiť pílu na otvory a motor nástroja, a spôsobit predčasnú poruchu.

V prípade potreby možno nástroj na frézovanie otvorov vypnút a na obrobok naniest malé množstvo reznej kvapaliny. Kvapalinu nenanášajte, keď je nástroj v prevádzke. Zvyšuje sa tým riziko zamotania. Učiňte náležité kroky na to, aby kvapalina počas použitia nekvapkala ani nestriekala.

1. Po dokončení otvoru vytiahnite pílu na otvory z potrubia a otočte prepínač ZAP/VYP do polohy VYP.

2. Na odstránenie nástroja na frézovanie otvorov z potrubia postupujte v opačnom poradí ako pri montáži. Skôr než uvolníte retáz alebo vytiahnete čapovú západku na modeli HC-300 sa uistite, že nástroj na frézovanie otvorov pevne držíte.

3. Ak treba z pily na otvory odstránit odpad z potrubia, vždy sa predtým uistite, že prepínač ZAP/VYP je v polohe VYP a že nástroj na frézovanie otvorov je odpojený z elektrickej siete. Odpad odstraňujte opatrne, pretože môže byť horúci a mať ostré hrany.

Pokyny na údržbu

⚠ VÝSTRAHA

Pred vykonaním údržby alebo akýchkolvek nastavení sa uistite, že je prepínač ZAP/VYP v polohe VYP a že je nástroj odpojený z elektrickej siete.

Údržbu nástroja vykonávajte podľa týchto postupov, aby ste znížili riziko úrazu v dôsledku zásahu elektrickým prúdom, zamotania a iných príčin.

Čistenie

Po každom použití odstráňte všetky úlomky alebo nástroj naolejujte mäkkou, čistou, navlhčenou handričkou, predovšetkým oblasti relatívneho pohybu, ako sú stípiky. Očistite všetok prach a nečistoty z vetracích otvorov motora.

Mazanie

Prevodové skrine nástrojov na frézovanie otvorov sú navrhnuté ako uzavreté systémy a pokial' nedôjde k podstatnému úniku, nemali by vyžadovať už žiadne dálšie mazivo. V takých prípadoch treba nástroje vrátit do servisného strediska.

Nemažte ložiská, ktoré behajú po stípikoch. Ložiská nie sú navrhnuté na použitie s mazivami. Tie by zachytávali špinu a nečistoty, ktoré by mohli ložiská poškodit.

Zostavu reťaze a zostavu skrutiek môžete podľa potreby namastiť ľahkým mazacím olejom. Utrite všetok nadbytočný olej z rezných plôch.

Výmena kief

Kefy motora kontrolujte každých šest' mesiacov a vymeňte ich, ked'budú opotrebované na menej ako ^1/2 / 1,3 cm.

1. Demontujte štyri skrutky pridržiavajúce kryt motora, zložte kryt.
2. Pomocou klieští vytiahnite kefy motora priamo von. Odpojte konektor. (Pozri obr. 12.)

Konektor Izolačná vrstva Kefa

Obr. 12 – Umiestnenie kefy - Zložený kryt motora

1. Prezrite komutátor na opotrebovanie. Ak je nadmerne opotrebovaný, nechajte ho opravit.

2. Zatlačte kefu do držiaka a vložte do telesa motora. Kontrolou sa presvedčte, či sú izolačné vrstvy správne umiestnené medzi držiakom kefy a telesom. Pripojte konektor a vymeňte kryt motora.

Nastavenie regulačných skrutiek

Model HC-450 je vybavený regulačnými skrutkami, ktoré umožňujú nastavenie trenia medzi zostavou základne a zostavou motora. Požadované nastavenie dosiahnete utiahnutím alebo povolením regulačných skrutiek. (Pozri obr. 13.)

RIDGID HC-450 Regulačné skrutky

Obr. 13 – Nastavenie regulačných skrutiek

Príslušenstvo

⚠️ VÝSTRAHA

Na zníženie rizika vážnych zranení používajte len príslušenstvo špeciálne navrhnuté a odporúčané pre použitie s nástrojmi na frézovanie otvorov RIDGID, ako uvádza nasledujúci zoznam. Iné príslušenstvo vhodné pre použitie s inými nástrojmi môže byť pri použití s nástrojmi na frézovanie otvorov RIDGID nebezpečné.

Model HC-300

Katalógové č.	Popis
16671	Pevný hriadel'stopky R2S
84427	Prepravná skriňa HC-450/HC-300
77017	Kľúč ku sklúčovadlu

Model HC-450

Katalógové č.	Popis
84427	Prepravná skriňa HC-450
59502	R4 58 " / 16 mm hriadel'len pre píly na otvory
59132	Klůč ku skľučovadlu

Zoznam píl na otvory nájdete v katalógu nástrojov RIDGID.

Skladovanie zariadenia

⚠ VÝSTRAHA Nástroj na frézovanie otvorov treba skladovať vo vnútorných priestoroch alebo ich treba v daždivom počasí dôkladne prikryť. Zariadenie skladujte v uzamknutom priestore mimo dosahu detí a osób, ktoré nie sú oboznámené s nástrojom na frézovanie otvorov. Toto zariadenie môže v rukách nezaškolených používatelov spôsobit vážne zranenie.

Servis a opravy

⚠️ VÝSTRAHA

Nesprávny servis alebo opravy môžu spôsobit, že prevádzka zariadenia bude nebezpečná.

V časti „Pokyny na údržbu” nájdete pokyny na vykonávanie všetkých potrebných úkonov údržby tohto zariadenia. Akékol'vek problémy, ktoré nie sú popísané v tejto časti, by mal riešit iba technik autorizovaného servisu nástrojov RIDGID.

Nástroj je potrebné dopraviť do nezávislého autorizovaného servisného strediska spoločnosti RIDGID alebo vrátiť do výrobného závodu.

Pre informácie o najbližšom nezávislom autorizovanom servisnom stredisku RIDGID alebo v prípade akýchkol'vek otázok o servise a opravách:

- Kontaktujte miestneho distribútora výrobkov RIDGID.

- Navštívte stránku RIDGID.com alebo RIDGID.eu, kde nájdete informácie o miestnom kontaktnom bode spoločnosti Ridge Tool.

- Spojte sa s oddelením technických služieb spoločnosti Ridge Tool prostredníctvom e-mailu [e-mail] alebo (v USA a Kanade) volajte na číslo 844-789-8665.

Likvidácia

Súčiastky nástroja na frézovanie otvorov obsahujú vzácne materiály, ktoré je možné recyklovať. Vo vašom okolí môžete nájst spoločnosti, ktoré sa špecializujú na recykláciu. Zlikvidujte všetky komponenty v súlade so všetkými príslušnými predpismi. Pre viac informácií sa obrátte na váš miestny úrad, ktorý riadi odpadové hospodárstvo.

Pre krajiny ES: Nevyhadzujte elektrické zariadenia spolu s domácim odpadom!

V súlade s európskou smernicou 2002/96/ES o odpade z elektrických a elektronických zariadení a jej implementáciou do národných legislatív musia byť elektrické zariade-

nia, ktoré nie je možné d'alej používať, zhromažd'ované a likvidované oddelene, environmentálne prijatel'ným spôsobom.

Dispositive de perforare

HC-450/HC-300

Vyhlasujeme, že stroje uvedené vyššie spĺňajú relevantné požiadavky smemíc a noriem uvedených nižšie, ak sa používajú podľa návodu na použitie.

IZJAVA EU O SKLADNOSTI
