Produkttyp	Hålsåg
Märke	RIDGID
Modell	HC300
Maximal kapacitet	76 mm (3")
Ledningsdiameter	Ø 30-200 mm (1 1/4" - 8")
Chuckkapacitet	2-13 mm (1/16" - 1/2")
Chuckhastighet	360 varv/min
Utvecklad effekt	1,2 hk (≈ 900 W)
Märkström	11 A (110 V) / 5,5 A (230 V)
Ljudtryck (LpA)	94,4 dB(A), K=3
Mått (H x B x D)	325 x 302 x 334 mm
Vikt	9,5 kg (21 lb)
Strömförsörjning	100-240 V, 50/60 Hz (beroende på version)
Chucktyp	Nyckelchuck (kapacitet 2-13 mm)
Drivning	Inbyggd växellåda
Fästning på rör	Kedja med svängbart handtag och krok
Strömbrytare	På/Av med inbyggd jordfelsbrytare
Användningsområde	Borra hål i stålrör (upp till 3")
Medföljande tillbehör	Chucknyckel, basplatta, motor
Säkerhet	Jordfelsbrytare, ögonskydd obligatoriskt
Underhåll	Rengöring, smörjning, byte av borstar, justering av justerskruvar
Förvaring	Inomhus, utom räckhåll för barn och oerfarna
Garanti	Livstidsgaranti (Full Lifetime Warranty)

Vanliga frågor - HC300 RIDGID

Hur fäster man HC300 hålsågen på ett rör?

Placera basplattan på röret, dra kedjan runt, haka fast den närmaste länken i kroken, dra sedan åt låshandtaget helt. Se till att apparaten är stabil innan du släpper.

Vad är den maximala kapaciteten för HC300?

Den maximala kapaciteten är 76 mm (3 tum) i diameter i stålrör.

Vilken skyddsutrustning krävs?

Använd alltid heltäckande skyddsglasögon. Vid arbete på hög höjd, använd hjälm. Undvik löst sittande handskar och kläder.

Hur byter man motorns borstar?

Koppla bort apparaten. Ta bort motorhuven (4 skruvar). Ta ut borstarna med en tång. Byt om tjockleken är mindre än 13 mm. Sätt tillbaka dem med isolatorn vänd rätt.

Kan man borra i ett rör under tryck?

Nej, borra aldrig i ett rör under tryck. Röret måste tömmas och tryckavlastas före ingrepp för att undvika elektriska stötar och allvarliga skador.

Hur riktar man in flera borrningar i samma plan?

Använd ett vattenpass placerat på basplattans plana ytor. Justera riktningen innan du drar åt kedjan.

Vilken olja ska man använda för att smörja sågningen?

Använd en lämplig skärolja. Applicera endast när sågen är avstängd och urkopplad för att undvika risk för intrassling.

Hur rengör man sågen efter användning?

Torka av apparaten med en mjuk fuktig trasa. Rengör spån och fett från glidytor och ventilationsgaller. Använd inte starka lösningsmedel.

Vilken spänning har HC300?

Sågen fungerar på 110 V eller 230 V beroende på modell. Kontrollera typskylten. Märkströmmen är 11 A vid 110 V och 5,5 A vid 230 V.

Var hittar man reservdelar till HC300?

Kontakta din RIDGID-återförsäljare eller besök RIDGID.com. Använd endast originaltillbehör som anges i manualen (t.ex. chucknyckel 77017, bladhållare R2S 16671).

BRUKSANVISNING HC300 RIDGID

Läs den här bruksanvisningen noggrant innan du använder utrustningen. Om du använder utrustningen utan att ha förstått eller följt innehållet i bruksanvisningen finns risk för elchock, brand och/eller personskador.

HC-450/HC-300 Håltagningsverktyg

Anteckna serienumret nedan, och spara produktens serienummer som sitter på märkskylten.
Serienr.

Innehåll

Registreringsformulär för maskin med serienummer....97

Säkerhetssymboler 99

Allmänna säkerhetsföreskrifter....99

Arbetsområde 99

Elsäkerhet 99

Personlig säkerhet....100

Användning och skötsel av verktyget 100

Service 100

Säkerhetsvarningar för hältagningsverktyg....100

Modell HC-450 Beskrivning, specifikationer och standardutrustning....101

Beskrivning....101

Specifikationer....101

Standardutrustning....102

Modell HC-300 Beskrivning, specifikationer och standardutrustning....102

Beskrivning....102

Specifikationer 102

Standardutrustning....103

Symboler....103

Kontroll före användning 103

Inställning av maskin och arbetsområde....104

Montera hältagningsverktyget på röret 105

HC-450....105

HC-300....105

Motordrivet hältagningsverktyg....107

Anvisningar för användning 107

Anvisningar för underhåll 108

Rengöring 108

Smörjning 108

Byta kolborstar....108

Justering av ställskruv 108

Tillbehör 109

Förvaring av maskinen....109

Service och reparationer 109

EU-försäkran om överensstämmelse....På insidan av omslagets baksida

Livstidsgaranti ...... Omslagets baksida

* Översättning av bruksanvisning i original

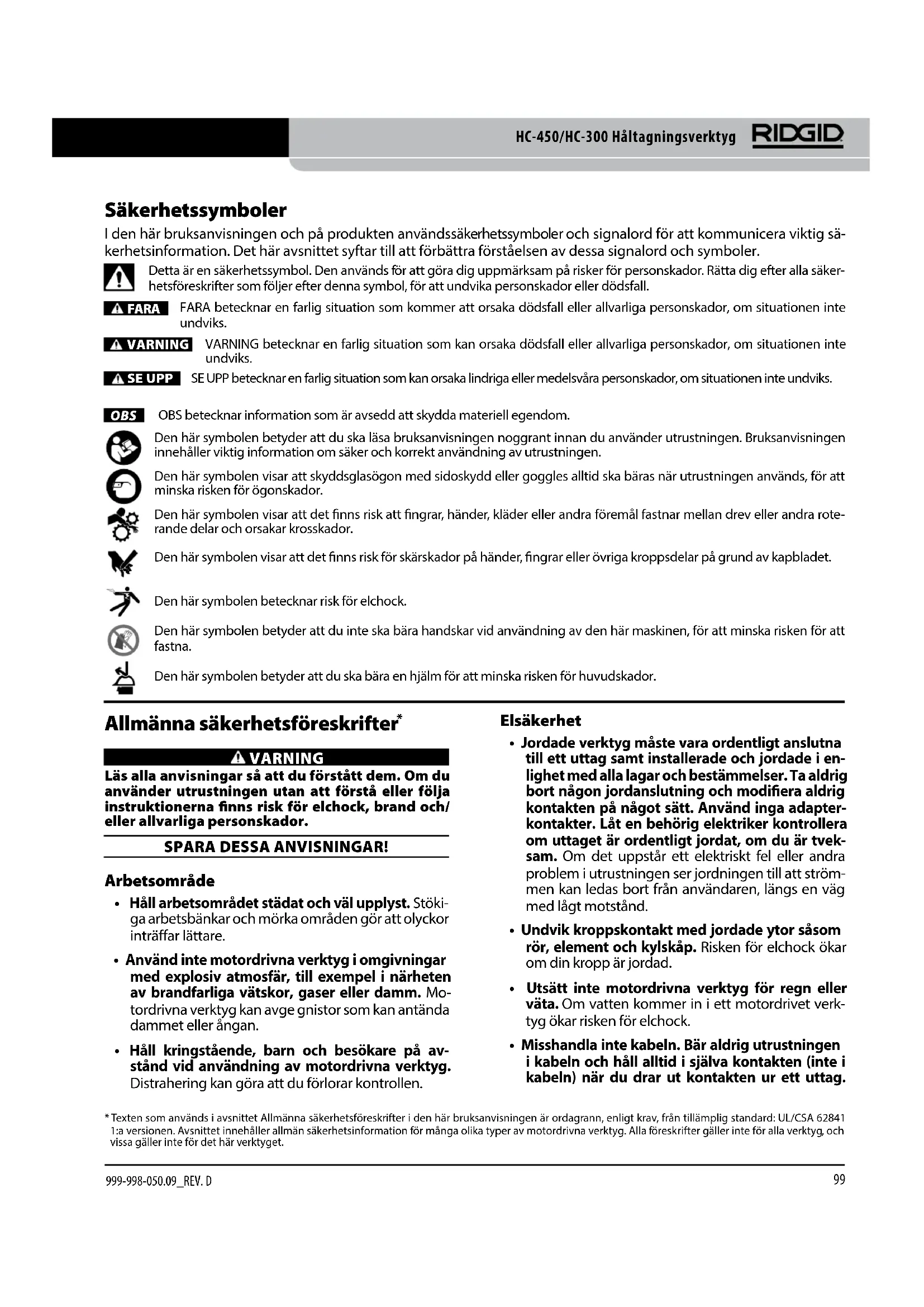

Säkerhetssymboler

I den här bruksanvisningen och på produkten användssäkerhetssymboler och signalord för att kommunicera viktig säkerhetsinformation. Det här avsnittet syftar till att förbättra förståelsen av dessa signalord och symboler.

Detta är en säkerhetssymbol. Den används för att göra dig uppmärksam på risker för personskador. Rätta dig efter alla säkerhetsföreskrifter som följer efter denna symbol, för att undvika personskador eller dödsfall.

FARA

FARA betecknar en farlig situation som kommer att orsaka dödsfall eller allvarliga personskador, om situationen inte undviks.

WARNING

VARNING betecknar en farlig situation som kan orsaka dödsfall eller allvarliga personskador, om situationen inte undviks.

SE UPP

SE UPP betecknar en farlig situation som kan orsaka lindriga eller medelsvåra personskador, om situationen inte undviks.

OBS

OBS betecknar information som är avsedd att skydda materiell egendom.

Den här symbolen betyder att du ska läsa bruksanvisningen noggrant innan du använder utrustningen. Bruksanvisningen innehåller viktig information om säker och korrekt användning av utrustningen.

Den här symbolen visar att skyddsglasögon med sidoskydd eller goggles alltid ska bäras när utrustningen används, för att minska risken för ögonskador.

Den här symbolen visar att det finns risk att fingrar, händer, kläder eller andra föremål fastnar mellan drev eller andra roterande delar och orsakar krosskador.

Den här symbolen visar att det finns risk för skärskador på händer, fingrar eller övriga kroppsdelar på grund av kapbladet.

Den här symbolen betecknar risk för elchock.

Den här symbolen betyder att du inte ska bära handskar vid användning av den här maskinen, för att minska risken för att fastna.

Den här symbolen betyder att du ska bära en hjälm för att minska risken för huvudskador.

Allmänna säkerhetsföreskrifter\*

WARNING

Läs alla anvisningar så att du förstått dem. Om du använder utrustningen utan att förstå eller följa instruktionerna finns risk för elchock, brand och/eller allvarliga personskador.

SPARA DESSA ANVISNINGAR!

Arbetsområde

• Håll arbetsområdet städat och väl upplyst. Stöki-ga arbetsbänkar och mörka områden gör att olyckor inträffar lättare.
• Använd inte motordrivna verktyg i omgivningar med explosiv atmosfär, till exempel i närheten av brandfarliga vätskor, gaser eller damm. Motordrivna verktyg kan avge gnistor som kan antända dammet eller ångan.
• Håll kringstående, barn och besökare på avständ vid användning av motordrivna verktyg. Distrahering kan göra att du förlorar kontrollen.

Elsäkerhet

• Jordade verktyg måste vara ordentligt anslutna till ett uttag samt installerade och jordade i enlighet med alla lagar och bestämmelser. Ta aldrig bort någon jordanslutning och modifiera aldrig kontakten på något sätt. Använd inga adapterkontakter. Låt en behörig elektriker kontrollera om uttaget är ordentligt jordat, om du är tveksam. Om det uppstår ett elektriskt fel eller andra problem i utrustningen ser jordningen till att strömmen kan ledas bort från användaren, längs en väg med lågt motständ.
• Undvik kroppskontakt med jordade ytor såsom rör, element och kylskåp. Risken för elchock ökar om din kropp är jordad.
• Utsätt inte motordrivna verktyg för regn eller väta. Om vatten kommer in i ett motordrivet verktyg ökar risken för elchock.
• Misshandla inte kabeln. Bär aldrig utrustningen i kabeln och håll alltid i själva kontakten (inte i kabeln) när du drar ut kontakten ur ett uttag.

Håll kabeln på behörigt avständ från värme, olja vassa kanter eller rörliga delar. Byt ut skadade kablar omedelbart. Skadade kablar ökar risken för elchock.

- Om du behöver använda ett motordrivet verktyg utomhus ska du använda en förlängningskabel för utomhusbruk (märkt "W-A" eller "W"). Dessa kablar är märkta för utomhusanvändning och minskar risken för elchock.

Personlig säkerhet

• Var uppmärksam, ha uppsikt över det du gör, och använd sunt förnuft när du använder ett motordrivet verktyg. Använd inte verktyg om du är trött eller påverkad av mediciner, alkohol eller annat. Ett enda ouppmärksamt ögonblick under användning av motordrivna verktyg kan orsaka allvarliga personskador.
• Använd ordentliga kläder. Använd inte löst sittande kläder eller hängande smycken. Skydda långt här. Håll här, kläder och handskar på behörigt avständ från rörliga delar. Löst sittande kläder, smycken och långt här kan fastna i rörliga delar.
• Undvik oavsiktliga starter. Kontrollera att omkopplaren står i läge AV innan du ansluter utrustningen. Håll inte fingret på avtryckaren medan du bär verktyget och låt inte motordrivna verktyg ligga påslagna – detta kan lätt orsaka olyckor.
• Ta bort justeringsnycklar och skruvnycklar innan du startar verktyget. Justeringsverktyg eller skruvnycklar på en roterande del av det motordrivna verktyget kan orsaka personskador.
• Sträck dig inte för långt. Stå alltid stabilt och ha god balans. Om du står stadigt med god balans har du bättre kontroll över det verktyget vid oväntade situationer.
• A nvänd skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning som ansiktsmasker, halkfria skyddsskor, hjälm eller hörselskydd minskar risken för personskador.

Användning och skötsel av verktyget

• Använd spännbackar eller andra praktiska sätt att säkra och stötta upp arbetsstycket till en stabil plattform. Att hålla arbetsstycket i händerna eller mot kroppen är instabilt och kan leda till att du förlorar kontrollen.

• Använd inte överdriven kraft när du arbetar med utrustningen. Använd rätt verktyg för uppgiften. Rätt verktyg utför uppgiften bättre och säkrare vid den hastighet som det är konstruerat för.

• Använd inte det motordrivna verktyget om omkopplaren inte fungerar (PÅ och AV). Verktyg där omkopplaren inte fungerar är farliga, och måste repareras.

• Koppla ur kontakten från nätspänningen innan du gör några justeringar, byter tillbehör eller lägger undan utrustningen till förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken för att motordrivna verktyg startas oavsiktligt.
• Förvara utrustningen där den inte kan nås av barn eller obehöriga personer. Dessa verktyg är farliga i händerna på outbildade användare.
• Underhåll maskinerna noggrant. Håll kapverktygen vassa och rena. Ordentligt underhållna verktyg med vassa skärande eggar kärvar inte lika lätt och är lättare att kontrollera.
• Kontrollera att inga rörliga delar är felinställda eller kärvar, att inga delar är trasiga, och var uppmärksam på annat som kan påverka utrustningens funktion. Om verktyget är skadat ska det genomgå service innan det används igen. Många olyckor orsakas av verktyg som inte underhålls ordentligt.
• Använd endast tillbehör som tillverkaren rekommenderar för din modell. Tillbehör som passar ett verktyg kan bli farligt om det används med andra verktyg.

Service

• Verktygsservice får endast utföras av kvalifice-rad reparationspersonal.Service eller underhåll som utförs av obehörig reparationspersonal kan innebära risk för personskador.
• Använd endast identiska reservdelar vid service på ett verktyg. Följ anvisningarna i handbokens underhållsavsnitt. Användning av otillåtna delar eller underlåtelse att följa anvisningarna för underhåll kan orsaka risk för elchock eller personskador.

Säkerhetsvarningar för håltagningsverktyg

WARNING

Det här avsnittet innehåller viktig säkerhetsinformation som gäller specifikt för det här verktyget.

Läs avsnittet om dessa förebyggande åtgärder noggrant innan du använder hältagningsverktyget, så att du minskar risken för elchock eller andra allvarliga personskador.

SPARA ALLA VARNINGAR OCH ANVISNINGAR SOM REFERENS I FRAMTIDEN!

Förvara den här bruksanvisningen med maskinen, så att operatören alltid har tillgång till den.

• Bär alltid ögonskydd. Skärande verktyg kan gå sönder eller splittras. Spånor från skärande bearbetning kan kastas runt eller träffa ögonen.
• Bär inte handskar eller löst sittande kläder när du använder maskinen. Knäpp knappar i ärmar och jackor. Sträck dig inte över maskinen. Kläder kan fastna i maskinen och trassla in sig.
• Håll fingrar och händer på behörigt avständ från roterande chuckar och sågar. Detta minskar risken för kläm- och skärskador.
• Fäst håltagningsverktyget ordentligt vid röret. Dåligt fastsatta håltagningsverktyg kan falla ned och orsaka slag- och krosskador.
• Använd inte utrustningen för varmgängning. Om du utför håltagning på ett befintligt system måste röret ha tömts och trycket nollställts innan något skärande arbete utförs. Detta minskar risken för elchock och andra allvarliga personskador.
• Innan du använder utrustningen: testa jordfelsbrytaren på nätkabeln så att du vet att den fungerar korrekt. Jordfelsbrytare minskar risken för elchock.
• Vid arbete på högt monterade system ska all personal bära hjälm och inte stå direkt under utrustningen. Detta minskar risken för allvarliga person-skador om några föremål faller.
• Håltagningsverktyget ska endast användas för håltagning av rör enligt instruktionerna i den här bruksanvisningen. Använd inte utrustningen för någon annan uppgift, och modifiera den inte. Annan användning, eller modifiering av verktyget för andra typer av användning kan öka risken för allvarliga personskador.
• Du måste ha läst och förstått anvisningarna och varningarna för all utrustning innan du börjar använda håltagningsverktyget. Underlåtenhet att följa alla anvisningar och varningar kan leda till allvarliga personskador och/eller skador på egendom.

⚠️ VARNING En del damm som bildas vid sandning, sågning, slipning, borning och andra byggaktiviteter innehåller kemikalier som är kända för att framkalla cancer, fosterskador eller andra skador på fortplantningsorganen. Här är några exempel på sådana kemikalier:

• Bly från blybaserad färg
- Kristallin silica från tegel och cement och övriga murningsprodukter, och

- Arsenik och krom från kemiskt behandlat virke

Risken vid sådan exponering varierar beroende på hur ofta du utför den här typen av arbete. Gör så här för att minska din exponering för sådana kemikalier: arbeta i ett väl ventilerat område, och arbeta med godkänd säkerhetsutrustning, till exempel sådana dammskyddmasker som är särskilt konstruerade för att filtrera ut mikroskopiska partiklar.

Om du har någon fråga om den här RIDGID®-produkten:

• Kontakta din lokala RIDGID-distributör.
• Besök RIDGID.com eller RIDGID.eu för att lokalisera närmaste RIDGID-representant.
• Kontakta Ridge Tool Technical Service Department på [e-mail]. Om du befinner dig i USA eller Kanada ringer du 844-789-8665.

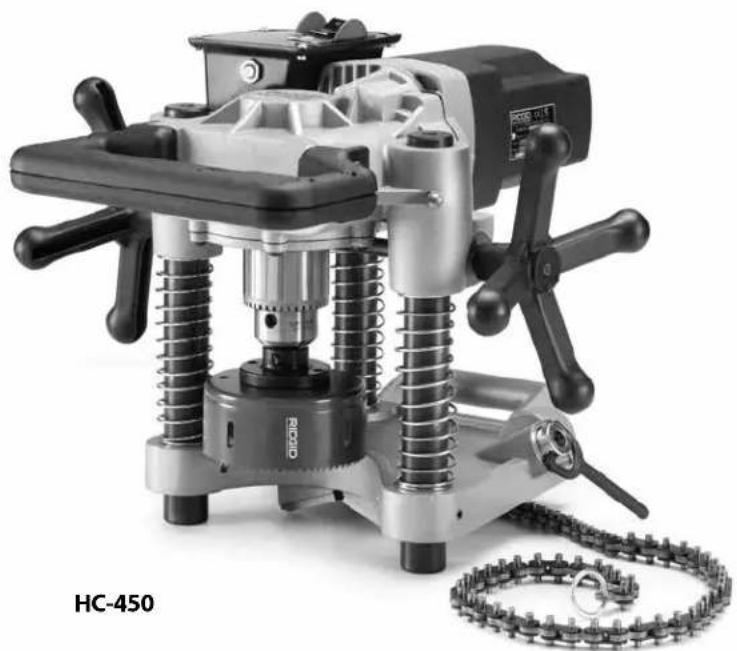

Modell HC-450 Beskrivning, specifikationer och standardutrustning

Beskrivning

RIDGID ^ -modellen HC-450 är ett håltagningsverktyg konstruerat för att göra hål upp till 4 ^3/_4 " / 120 mm i stålrör. Tack vare flera hålstorlekar kan Mechanical T's ^ , Hookers ^ , Vic-O-Lets ^TM och andra typer av kopplingar monteras på befintliga rörnät som inte står under tryck.

Modell HC-450 har en 58 " / 16 mm borrchuck som klarar alla hålsågs- och spindeldimensioner. En integrerad motor och reduktionsväxel optimerar prestandan hos hålsågar med stor diameter. Med de två matarhandtagen kan operatören använda håltagningsverktyget antingen från vänster eller höger sida. Ett roterande vattenpass i basen gör det möjligt att rikta in upprepade hål. Eftesom konstruktionen bara är 13" / 32 cm hög och mycket kompakt kan HC-450 användas i små utrymmen eller ovanför installerade rör nära taket.

OBS! Mechanical T's, Hookers och Vic-O-Lets är registrerade varumärken för Victaulic Tool Company

Specifikationer

Håltagningskapacitet.... Upp till 4 ^3/_4 " / 120 mm

Rörmontering, kapacitet.... 1 ^1/4 " - 8" / 30 mm - 200 mm

Borrchuck, kapacitet.... ^1/16''-^5/8''/2 mm -16 mm

Borrchuck, varvtal.... 110 varv/min

Motoreffekt.... 1.2 hk / 900W

Märkström.... 12 ampere vid 120V

6 ampere vid 220-240V

12 ampere vid 100V

Ljudtryck (L _PA )* 97,4 dB(A), K=3

Ljudeffekt ( L_WA )* 101,43 dB(A), K=3

* Ljudmätt mäts i enlighet med ett standardiserat test enligt standard EN 62481-1.
- Ljudutsläpp kan variera beroende på platsen och den specifika användningen av de här verktygen.
- Dagliga exponeringsnivåer för ljud måste utvärderas för varje tillämpning och lämpliga säkerhetsåtgårder vidtas vid behov. Utvärdering av exponeringsnivåer ska väga in tiden när ett verktyg är avstängt och inte används. Det kan minska exponeringsnivån för hela arbetsperioden avsevärt.

Mått

Höjd.... 12.62" / 32 cm

Längd.... 17" / 43 cm

Bredd.... 17"/43 cm

Vikt.... 42 lbs. / 19 kg

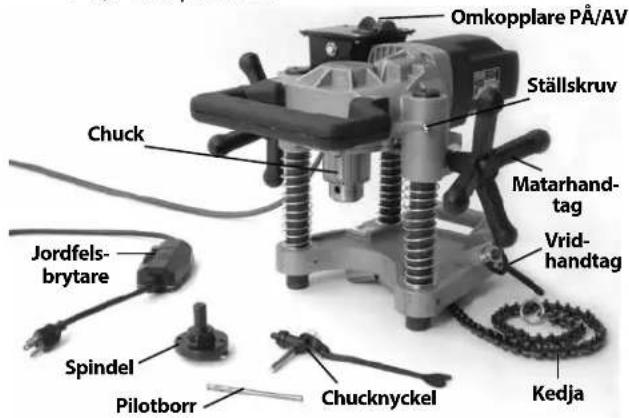

Standardutrustning

• Håltagningsverktyg
- Chucknyckel
- ^5/8 " / 16 mm Hålsågsspindel med fästplatta och ^1/4 " / 6,3 mm pilotborr

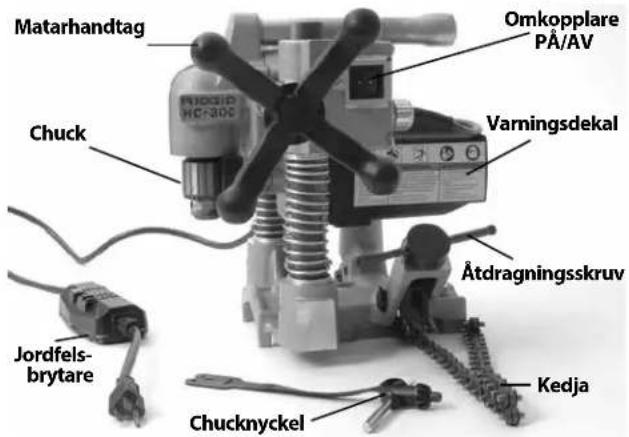

Modell HC-300 Beskrivning, specifikationer och standardutrustning

Beskrivning

Hålsågen RIDGID® modell HC-300 är ett håltagningsverktyg avsett att göra hål upp till 3" / 76 mm diameter i stålrör. Tack vare flera hålstorlekar kan Mechanical T's®, Hookers®, Vic-O-Lets™, Weld-O-Let™ och andra kopplingar monteras på befintliga rörnät som inte står under tryck.

Modell HC-300 har en chuck med ^1/2 " / 13 mm kapacitet som klarar alla håldimensioner upp till 3" / 76 mm diameter och standardhålsågsspindlar upp till ^7/16 " / 11 mm sexkant ( ^1/2 " / 13 mm chuckdimension). En integrerad motor och reduktionsväxel optimerar sågens prestanda och livslängd inom kapacitetsområdet. Ett enkelt matarhandtag och PÅ/AV-omkopplare gör driften enkel. Den kompakta konstruktionen i två stycken gör att HC-300 kan användas i trånga utrymmen och på svåråtkomliga platser.

OBS! Mechanical T's, Hookers och Vic-O-Lets är registrerade varumärken för Victaulic Tool Company.

* Ljudmätt mäts i enlighet med ett standardiserat test enligt standard EN 62481-1.
- Ljudutsläpp kan variera beroende på platsen och den specifika användningen av de här verktygen.
- Dagliga exponeringsnivåer för ljud måste utvärderas för varje tillämpning och lämpliga säkerhetsåtgårder vidtas vid behov. Utvärdering av exponeringsnivåer ska väga in tiden när ett verktyg är avstängt och inte används. Det kan minska exponeringsnivån för hela arbetsperioden avsevärt.

Mått

Höjd.... 12.8 / 32,5 cm

Längd.... 11.9 / 30,2 cm

Bredd.... 13.2 / 33,4 cm

Totalvikt.... 31 lbs. / 14 kg

Basdel.... 10 lbs. / 4,5 kg

Motorenhet.... 21 lbs. / 9,5 kg

Standardutrustning

• Håltagningsverktyg (basdel och motorenhet)
• Chucknyckel

För hältagningsverktygen HC-450 och HC-300, sitter serienumret på motorns undersida. De sista 4 siffrorna visar tillverkningsmånad och -år (MMÅÅ).

Symboler

Start (PÅ)

Avstängning (AV)

OBS Val av lämpliga material och installation, fognings- och formningsmetoder är systemkonstruktörens och/eller installatörens ansvar. Om felaktiga material eller felaktiga metoder används kan systemfel inträffa.

Rostfritt stål och andra rostskyddade material kan förorenas under installation, fogning och formning. Den här föroreningen kan orsaka korrosion och haverier i förtid. Utför alltid en noggrann utvärdering av material och metoder för specifika serviceförhållanden, inklusive kemisk sammansättning och temperaturer, ska utföras innan någon installation påbörjas.

Kontroll före användning

WARNING

Kontrollera håltagningsverktyget före varje användningstillfälle och åtgärda eventuella problem för att minska risken för allvarliga personskador på grund av elchock eller andra orsaker, och för att förhindra maskinskador.

1. Kontrollera att håltagningsverktyget kopplats ur och att PÅ/AV-omkopplaren står i läge AV position.

2. Rengör alla handtag och reglage, och ta bort all olja, smuts och allt smörjfett. Detta underlättar inspektionen och förhindrar att verktyget eller reglaget glider ur handen vid användningen.

3. Kontrollera följande på håltagningsverktyget:

- Kontrollera nätkabeln, jordfelsbrytaren och kontakten och se om det finns tecken på skador eller modifiering.

- Ordentlig montering och komplett.

- Trasiga, slitna, saknade, felinställda eller kärvande delar. Kontrollera att motorenheten rör sig smidigt och fritt uppåt och nedåt längs stavarna på basenheten. Kontrollera att kedjan och vridhandtaget rör sig fritt. På modell HC-300, kontrollera att kolvtappen fungerar korrekt och håller fast motorenheten vid basenheten (figur 7).

Figur 4A – Varningsetikett på HC-450

• Varningsetiketterna finns på plats och är läsliga (se figur 4A och 4B).
• Alla andra tillständ som kan förhindra säker och normal drift.

Använd inte hältagningsverktyget förrän eventuella problem har åtgärdats.

1. Kontrollera spindeln, hålsågen och borrarna som ska användas med håltagningsverktyget avseende slitage, deformering, brott eller andra frågor. Använd inte slöa eller skadade skärande verktyg. Slöa eller skadade skärande verktyg kräver högre kraft, ger skärningar av dålig kvalitet och öka risken för personskador.
2. Kontrollera att dina händer är torra och anslut sedan kontakten till uttaget. Testa jordfelsbrytaren på elkabeln för att säkerställa att den fungerar korrekt. När testknappen trycks in ska återställningsknappen hoppa ut. Återaktivera genom att trycka in återställningsknappen. Om jordfelsbrytaren inte fungerar korrekt: koppla ur kabeln och använd inte håltagningsverktyget förrän jordfelsbrytaren har reparerats.
3. Ställ håltagningsverktyget på en stabil yta och och kontrollera att håltagningsverktyget fungerar som det ska. Håll dig på behörigt avständ från chucken. Flytta omkopplaren PÅ/AV till läge PÅ. Motorn ska starta och chucken rotera moturs sett från chuckens ände. Kontrollera att verktyget inte är felinställt eller avger konstiga ljud, att det inte kärvar och att det inte förekommer några andra problem. Flytta omkopplaren PÅ/AV till läge AV. Om du hittar några problem ska du inte använda verktyget förrän det har reparerats.
4. När inspektionen är klar ska du torka händerna och koppla ur verktyget.

Inställning av maskin och arbetsområde

WARNING

Ställ in håltagningsverktyget och arbetsområdet enligt dessa anvisningar för att minska risken för personskador från elchock, intrassling, klämning eller andra orsaker, och för att förhindra skador på verktyget.

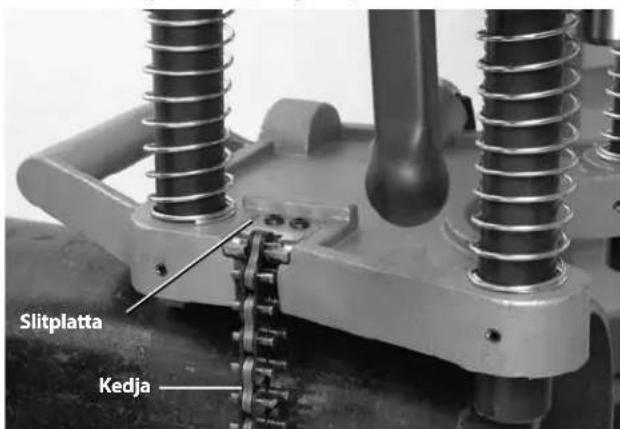

Fäst håltagningsverktyget ordentligt vid röret. Dåligt fastsatta håltagningsverktyg kan lossna och falla ned och orsaka slag- och krosskador.

Använd inte utrustningen för varmgångning. Om du utför hältagning på ett befintligt system måste röret ha tömts och trycket nollställts innan något skärande arbete utförs. Detta minskar risken för elchock och andra allvarliga personskador.

Vid arbete på högt monterade system ska all personal bära hjälm och inte stå direkt under utrustningen. Detta minskar risken för allvarliga personskador om utrustning eller föremål faller.

1. Kontrollera arbetsområdet med avseende på:

2. Tillräcklig belysning.

3. Inga brandfarliga vätskor, ångor eller damm som kan antändas. Arbeta inte inom området förrän alla risker identifierats och åtgärdats. Håltagningsverktyget är inte explosionssäkert och kan orsaka gnistor.

4. Tydlig, plan, stabil och torr plats för all utrustning och för operatören.

5. Korrekt jordat eluttag med rätt spänning. Även om ett uttag är jordat eller har jordfelsbrytare så är kanske jordningen inte korrekt utförd. Låt en behörig elektriker kontrollera uttaget om du är osäker.

6. Ta bort alla eventuella hinder framför eluttaget så att det inte finns något som kan skada elkabeln.
7. Kontrollera arbetet som ska utföras. Fastställ rörtyp och storlek samt fritt utrymme runt röret. Fastställ dimensionerna och placeringen för hålet som ska tas upp. Märk ut platsen noggrant. Följ tillverkarens anvisningar om du installerar en koppling. Bestäm vad som är rätt utrustning för uppgiften. Se avsnitten Beskrivning och Specifikation för information om verktyg.

Kontrollera att röret som ska bearbetas har stöttats upp ordentligt och att det är stabilt. Röret måste kunna bära upp vikten för hältagningsverktyget och de krafter som påverkar röret under bearbetningen, utan att röret flyttar sig.

Om du arbetar på ett befintligt system – kontrollera att systemet är trycklöst och dränerat. Håtagningsverktygen är inte konstruerade för varmgängningsuppgifter. Om ett trycksatt eller vätskefyllt rör kapas kan utspill, elchock och allvarliga personskador inträffa. Du måste känna till innehållet i rören och alla andra specifika risker som föreligger för innehållet.

1. Kontrollera att utrustningen som ska användas har inspekterats ordentligt.
2. Välj en lämplig hålsåg för det arbete som ska utföras. Kontrollera att hålsågen är korrekt monterad enligt anvisningarna och att den är i bra arbetsskick. Användning av pilotborr rekommenderas. Pilotborren ska inte sträcka sig längre än 38 / 10 mm förbi hålsågens ände, och den ska fästas säkert.
3. Sätt håltagningsverktyget på ett stabilt underlag och montera hålsågen på chucken. Kontrollera alltid att omkopplaren PÅ/AV är i läge AV, och håltagningsverktyget kopplats ur innan du installerar eller byter hålsåg eller borr.

- Öppna chucken tillräckligt mycket så att hålsågens axel får plats. Använd chucknyckeln för att öppna chucken vid behov. Kontrollera att axeln och chuckens käftar är rena.

- Sätt in axeln helt i chucken. Kontrollera att hålsågen är centrerad i chucken och dra åt chucken ordentligt för hand.

- Använd chucknyckeln i alla tre chuckhålen så att chicken dras fast mot axeln. Ta ut chucknyckeln från chicken innan du startar verktyget.

Montera håltagningsverktyget på röret

Håltagningsverktyg väger upp till cirka 42 lbs. / 19 kg. Använd rätt lyftteknik när du sätter fast verktyget på röret, sträck dig inte för långt, och stå stadigt med god balans. Beroende på omständigheterna kan det behövas två personer för att montera håltagningsverktyget på röret.

Håltagningsverktyg kan användas i valfri vinkel eller orientering. Om ett hål ska tas upp på sidan eller undersidan av ett rör kan det vara lättare att placera håltagningsverktyget ovanpå röret för att fästa kedjan runt röret och sedan flytta håltagningsverktyget till det slutliga läget.

HC-450

1. Kontrollera att kedjan hänger fritt och att vridhandtaget rör sig fritt.

2. Lyft försiktigt håltagningsverktyget HC-450 och sätt det med de V-formade uppstyrningarna mot röret nära skärpunkten. Kontrollera att kedjan inte går emellan röret och verktygets bas.

3. Håll alltid minst en hand på hältagningsverktyget för att stabilisera och styra det. Håll i änden av kedjan och dra den så den sitter tätt runt röret. Haka fast den närmaste kedjetappen på slitplattan och dra åt vridhandtaget ordentligt så att hältagningsverktyget hålls fast på röret. (Se figur 5.)

Figur 5 – Haka fast kedjan på HC-450

1. Basdelen för håltagningsverktyget HC-450 har ett vattenpass som kan användas för att rikta in en serie hål. När håltagningsverktyget placerats i önskad vinkel kan vattenpasset vridas till plant läge, och de efterföljande hålen kan göras i samma vinkel genom att rikta in håltagningsverktyget efter vattenpasset. (Se figur 6.)

Figur 6 – HC-450 Håltagningsverktygets vattenpass

1. Håll ena handen på hältagningsverktyget för att stabilisera och rikta in det, och lossa vridhandtaget en aning för verktygets slutliga placering. Rikta in pilotborren mot den plats där hålet ska tas upp, och dra åt vridhandtaget ordentligt. Ta inte bort händerna från hältagningsverktyget förrän du har bekräftat att verktyget är säkert monterat vid röret. Hältagningsverktyget måste fästas säkert vid röret för att undvika risken för att hälsågen kärvar fast.

HC-300

Modell HC-300 kan monteras på röret som en komplett enhet (liknande HC-450) eller genom att skilja basdelen från själva verktyget, och montera basdelen vid röret och därefter installera motorenheten vid basenheten.

1. Placera håltagningsverktyget HC-300 på en stabil och säker yta, och dra tillbaka kolven baktill på vänstra stolpen (figur 7) och lyft av motorenheten från basenheten.

Figur 7 – Skilja basenheten från motorenheten

1. Kontrollera att kedjan hänger fritt och att vridhandtaget rör sig fritt på basenheten.

2. Placera basenheten med de V-formade uppstyrningarna på röret nära den plats där hålet ska göras. Kontrollera att kedjan inte går emellan röret och verktygets bas.

3. Håll alltid minst en hand på basenheten för att stabilisera och styra verktyget. Håll i änden av kedjan och dra den så den sitter tätt runt röret. När du drar i kedjan trycks en fjäder samman i den ände där kedjans fästs. Haka fast den närmaste kedjetappen på kedjehaken – fjäderkraften hjälper till att hålla fast kedjan på kedjehaken. Dra åt skruven ordentligt så att basenheten hålls fast vid röret. (Se figur 8.)

1. Lyft försiktigt av motorenheten och rikta in öppningarna i motorenheten med stolparna på basenheten. Tryck fast motorenheten tills kolven greppar stolpen och motorenheten hålls fast vid basen. Kontrollera att motorenheten är ordentligt fäst vid basen. (Se figur 9.)

2. Basen på HC-300 har flera maskinbearbetade plana ytor för användning tillsammans med vattenpass för inriktning av hål. (Se figur 10.)

Figur 9 – Fästa motorenheten vid basenheten på HC-300

1. Håll ena handen på håltagningsverktyget för att stabilisera och rikta in det, och lossa åtdragningsskruven en aning för verktygets slutliga placering. Rikta in pilotborren mot den plats där hålet ska tas upp, och dra åt åtdragningsskruven ordentligt. Ta inte bort händerna från håltagningsverktyget förrän du har bekräftat att verktyget är säkert monterat vid röret. Håltagningsverktyget måste fästas säkert vid röret för att undvika risken för att hålsågen kärvar fast.

Vid montering av HC-300 på röret som en komplett enhet: följ stegen under avsnittet om HC-450 och avsnittet om kedjefäste i texten om modell HC-300.

Motordrivet hältagningsverktyg

1. Kontrollera att omkopplaren PÅ/AV står i läge AV.
2. Kontrollera att nätkabeln dragits ut på verktygets baksida, bort från chucken och arbetsområdet. Dra kabeln längs en fri väg till uttaget och anslut kontakten (dina händer måste vara torra). Håll alla anslutningar torra och ovan mark. Om elkabeln inte är tillräckligt lång ska du använda en förlängningskabel som:
3. är i bra skick
4. har en jordad stickkontakt av samma typ som på verktyget
5. är avsedd för utomhusanvändning och har beteckningarna "W" eller "W-A" på nätkabeln (d.v.s. SOW), eller överensstämmer med typerna H05VV-F, H07VV-F och H05RN-F, H07RN-F eller IEC-typkonstruktion (60227 IEC 53, 60245 IEC 57).
6. har tillräcklig kabelledardimension (16 AWG / 1,5 mm ^2 för 50' / 15,2 m eller kortare, 14 AWG / 2,5 mm ^2 för 50' - 100' / 15,2 m - 30,5 m lång). Underdimensionerade kablar kan överhettas, smälta isoleringen eller orsaka brand eller andra skador.
   Om du använder förlängningskabel kommer jordfelsbrytaren på håltagningsverktyget inte att skydda förlängningskabeln. Om uttaget inte skyddas av jordfelsbrytare rekommenderar vi användning av en separat jordfelsbrytare mellan uttaget och förlängningskabeln för att minska risken för elchock vid eventuellt fel i förlängningskabeln.

Anvisningar för användning

WARNING

Bär alltid tillräckliga ögonskydd. Skärande verktyg kan gå sönder eller splittras. Spånor från skärande bearbetning kan kastas runt eller träffa ögonen.

Använd inte utrustningen för varmgångning. Om du utför hältagning på ett befintligt system måste röret ha tömts och trycket nollställts innan något skärande arbete utförs. Detta minskar risken för elchock och andra allvarliga personskador.

Bär inte handskar eller löst sittande kläder när du använder maskinen. Knäpp knappar i ärmar och jackor. Sträck dig inte över maskinen. Kläder kan fastna i maskinen och trassla in sig.

Håll fingrar och händer på behörigt avständ från roterande chuckar och sågar. Detta minskar risken för kläm- och skärskador.

Följ bruksanvisningen för att minska risken för personskador p.g.a. elchock, kläm- och skärskador eller skador på håltagningsverktyget.

1. Kontrollera att håltagningsverktyget och arbetsområdet är ordentligt förberedda och att arbetsområdet är fritt från kringstående och annat som kan distrahera.
2. Inta en ordentlig arbetsställning som tillåter:

- Kontroll över håltagningsverktyget, inklusive omkopplaren PÅ/AV samt matarhandtaget. För modell HC-300 måste du stå på samma sida som omkopplaren och matarhandtaget. Starta inte verktyget än.

- Bra balans. Sträck dig inte för långt.

1. Flytta omkopplaren PÅ/AV till läge PÅ. Observera hålsågens och pilotborrens rotation, och kontrollera att dessa går i rätt riktning och går rakt. Om de vinglar eller om du ser några andra problem ska du stänga av verktyget och dra ur kontakten. Åtgärda sedan alla fel innan verktyget används på nytt. Håll fingrar, händer och kläder på behörigt avständ från den roterande chucken för att minska risken för kläm- och skärskador på grund av intrassling.
2. Håll båda händerna på handhjulet och kör fram pilotborren så den går emot röret. Håll ett fast tryck och börja borra pilothålet. Forcera inte pilotborren/hålsågen. Detta kan överbelasta hålsågen och verktygets motor och orsaka utrustningshaverier i förtid.

Figur 11 – Använda hältagningsverktyget

När hålsågen är i kontakt med röret fortsätter du hålla ett fast tryck. Hålsågen kan behöva dras tillbaka en aning för att få bort spånor, beroende på storlek och väggtjocklek hos röret, och storleken på hålet som tas upp.

Vid behov kan håltagningsverktyget stängas av och en liten mängd lämpligt smörjmedel för skärande bearbetning appliceras på arbetsstycket. Lägg inte på smörjmedlet medan verktyget är igång, eftersom

detta ökar risken för intrassling. Vidta lämpliga åtgärder för att hindra smörjmedlet från att droppa eller kastas ut under användning.

När hålsågen går igenom röret och hältagningen är klar kan du ibland få ett ofullständigt resultat. Minska trycket så att hålsågen inte kärvar fast.

1. När hålet är klart drar du tillbaka hålsågen från röret och stänger av omkopplaren PÅ/AV (läge AV).

2. Ta bort håltagningsverktyget från röret i omvänd ordning jämfört med monteringen. Kontrollera att du har ett säkert grepp på håltagningsverktyget innan du los-sar kedjan eller drar ut kolven på HC-300.

3. Om någon del av rörmanteln sitter kvar och behöver tas bort från hålsågen ska du alltid kontrollera att omkopplaren PÅ/AV står i läge AV och att kabeln till håltagningsverktyget dragits ur, innan du tar bort några rester. Ta bort den borttagna delen försiktigt eftersom den kan vara het och kanterna kan vara vassa.

Anvisningar för underhåll

WARNING

Kontrollera att omkopplaren PÅ/AV står i läge AV och att verktygets kabel dragits ur vägguttaget innan något underhåll eller några justeringar utförs.

Underhåll måste utföras enligt anvisningarna för att minska risken för personskador p.g.a. elchock, kläm- och skärskador eller annat.

Rengöring

Efter varje användningstillfälle ska alla spånor och all olja torkas av med en ren, mjuk och fuktad trasa, särskilt områden där det förekommer viss rörelse, t.ex. stolparna. Ta bort allt damm och skräp från motorventilerna.

Smörjning

Håltagningsverktygets växellådor är konstruerade som förseglade system, och de bör inte behöva något ytterligare smörjfett såvida det inte förekommit betydande läckage. I dessa fall ska verktygen lämnas in på ett servicecenter.

Smörj inte lagren som förflyttas längs stolparna. Dessa lager är inte avsedda att användas tillsammans med smörjmedel, och smörjmedlen kommer att dra till sig smuts och skräp som kan skada lagren.

Kedjan och skruvenheterna kan smörjas med en lätt smörjolja vid behov. Torka bort all överflödig olja från exponerade ytor.

Byta kolborstar

Kontrollera motorns kolborstar var sjätte månad och byt ut dem när de slitits ned till mindre än ^1/2 " / 1,3 cm.

1. Ta bort fyra skruvar som håller fast motorkåpan, och ta bort käpan.
2. Använd en tång och dra motorns kolborstar rakt ut. Lossa kontakten. (Se figur 12.)

Figur 12 – Byte av kolborstar – Motorkåpan avtagen

1. Kontrollera om kommutatorn är sliten. Lämna in verktyget på service om slitaget är högt.
2. Tryck in borsten i hållaren och sätt in den i motorhuset. Kontrollera att isoleringsbladen sitter rätt mellan borsthållaren och huset. Fäst kontakten och sätt tillbaka motorkåpan.

Justering av ställskruv

Ställskruvarna på HC-450 gör det möjligt att justera motständet mellan basenheten och motorenheten. Dra åt eller lossa ställskruvarna efter önskemål. (Se figur 13.)

Figur 13 – Justera ställskruvarna

Tillbehör

WARNING

För att minska risken för allvarliga personskador ska du bara använda tillbehör som konstruerats och rekommenderats särskilt för användning med RIDGID hältagningsverktyg, t.ex. de som anges nedan. Tillbehör som passar andra verktyg kan vara farliga om de används med RIDGID hältagningsverktyg.

Modell HC-300

Kata-lognr.	Beskrivning
16671	R2S Spindel med fast axel
84427	HC-450/HC-300 väska
77017	Chucknyckel

Modell HC-450

Kata-lognr.	Beskrivning
84427	HC-450 väska
59502	R4 5/8" / 16 mm Spindel (endast för hålsågar)
59132	Chucknyckel

Se RIDGID-katalogen för en lista över hålsågar.

Förvaring av maskinen

⚠️ VARNING Håltagningsverktyget måste hållas inomhus eller väl skyddat i regnväder. Förvara maskinen i ett låst utrymme på behörigt avständ från barn och personer som inte är vana vid håltagningsverktyg. Den här maskinen kan orsaka allvarliga personskador i händerna på otränade användare.

Service och reparationer

WARNING

Felaktigt utförd service eller reparation kan göra maskinen osäker att använda.

Se avsnittet "Anvisningar för underhåll" för uppgifter om service. Problem som inte beskrivs där måste hanteras av behörig RIDGID-tekniker.

Verktyget ska tas till ett oberoende auktoriserat RIDGID-servicecenter eller återsändas till fabriken.

För information om närmaste oberoende auktoriserade RIDGID servicecenter eller om du har frågor om service/reparationer:

• Kontakta din lokala RIDGID-distributör.
• Besök RIDGID.com eller RIDGID.eu för att lokalisera närmaste RIDGID-representant.
• Kontakta Ridge Tool Technical Service Department på [e-mail]. Om du befinner dig i USA eller Kanada ringer du 844-789-8665.

Bortskaffande

Delar av håltagningsverktyget innehåller värdefulla material och kan återvinnas. Det finns företag som specialiserar sig på återvinning. Bortskaffa komponenterna i överensstämmelse med alla gällande bestämmelser. Kontakta återvinningsmyndigheten i din kommun för mer information.

För EG-länder: Elektrisk utrustning får inte kastas i hushållssoporna!

Enligt till de europeiska riktlinjerna 2002/96/EG för förbrukad elektrisk och elektronisk utrustning och dess implementering i nationell lagstiftning, måste elektrisk

utrustning som inte längre kan användas samlas in separat och bortskaffas på ett miljömässigt korrekt sätt.

Hulskæremaskiner

HC-450/HC-300

Arbeidsområde....127

El-sikkerhet 127

Vi meddelar att maskinen som anges ovan uppfyller de aktuella kraven i de angivna direktiven och standarderna nedan när den används enligt bruksanvisningen.

AB UYGUNLUK BEYANI
