HASZNÁLATI ÚTMUTATÓ micro CA-150 RIDGID

micro CA-150 vizsgálókamera

A berendezés használata előtt figyelmesen olvassa el ezt az útmutatót. A figyelmeztetések és utasítások meg nem értése és be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

micro CA-150 vizsgálókamera
Jegyezze fel és őrizze meg alább a sorozatszámot, melyet a termék adattábláján talál meg.
Sorozat sz.

Tartalomjegyzék

Biztonsági szimbólumok....181

Általános biztonsági információk....181

A munkaterület biztonsága....181

Elektromos biztonság 181

Személyes biztonság....181

A berendezés használata és gondozása....182

Szerviz....182

Különleges biztonsági információk....182

A micro CA-150 vizsgálókamera biztonsága....182

Leírás, műszaki adatok és általános felszerelés....183

Magyarázat....183

Standard változat....183

Müszaki adatok....183

Vezérlők 184

FCC nyilatkozat 184

Elektromágneses kompatibilitás (EMC) 184

Az eszköz összeszerelése....184

Az elemek töltése/behelyezése 184

A kamerafej-kábel, illetve hosszabbító kábelek csatlakoztatása....185

Tartozék csatlakoztatása....185

Szemrevételezés a használat előtt 185

Eszköz és munkaterület biztosítása 186

Kezelési útmutatások....187

Kép megjelenítése....188

Karbantartás 188

Tisztítás....188

Újraindítási funkció....188

Tartozékok....188

Tárolás....189

Szerviz és javítás 189

Ártalmatlanítás....189

Akkumulátorok ártalmatlanítása 189

Hibaelhárítás....190

Örökgarancia ......Hátsó borító

* Eredeti használati utasítás fordítása

Biztonsági szimbólumok

Az üzemeletetési útmutatóban és a terméken szereplő biztonsági szimbólumok és jelzőszavak fontos biztonsági információk közlésére szolgálnak. Ez a rész ezen szimbólumok és jelzőszavak megértését segítik.

Ez a biztonsági figyelmeztető szimbólum. A szimbólum a lehetséges személyi sérülés kockázatára hívja fel a figyelmet. Az esetleges sérülések vagy halál elkerülésének érdekében tartsa be a szimbólumot követő biztonsági üzeneteket.

VESZÉLY

A VESZÉLY szó olyan kockázatos helyzetet jelöl, melyet ha nem kerülnek el, halállal vagy komoly sérülésekkel jár.

FIGYELMEZTETÉS

A FIGYELMEZTETÉS szó olyan kockázatos helyzetet jelöl, melyet ha nem kerülnek el, halállal, vagy komoly sérülésekkel járhat.

VIGYÁZAT

A VIGYÁZAT szó olyan kockázatos helyzetet jelöl, mely kisebb, mérsékeltebb sérülésekkel járhat.

MEGJEGYZÉS

A MEGJEGYZÉS szó a vagyontárgyak védelmével kapcsolatos információkat jelöli.

Ez a szimbólum azt jelenti, hogy figyelmesen olvassa el az üzemeltetési útmutatót a készülék használata előtt. A kezelési útmutató fontos információkat tartalmaz a készülék biztonságos és megfelelő használatával kapcsolatban.

Ez a szimbólum azt jelenti, hogy a szemsérülések elkerülésének érdekében mindig viseljen oldalárnyékolóval ellátott védőszemüveget vagy szemvédőt, amikor kezeli vagy használja a készüléket.

Ez a szimbólum azt jelzi, hogy a kezeket, ujjakat és más testrészeket a fogaskerekek vagy egyéb mozgó alkatrészek bekaphatják.

Ez a szimbólum elektromos áramütés kockázatát jelöli.

Általános biztonsági információk

FIGYELMEZTETÉS

Minden biztonsági figyelmeztetést és útmutatást olvasson el. A figyelmeztetések és útmutatások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

ÓRIZZE MEG EZT AZ ÚTMUTATÓT!

A munkaterület biztonsága

• A munkahelyet tartsa tisztán, és biztosítsa a jó megvilágítást. A zsúfolt vagy sötét helyek vonzzák a baleseteket.
• Ne működtesse a berendezést robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A berendezés által kibocsátott szikrák begyújthatják a port és a gázokat.
• A berendezés használata során tartsa távol a gyermekeket és az ott tartózkodókat. Figyelmének elvonása esetén elvesztheti ellenőrzését a készülék fölött.

Elektromos biztonság

• Kerülje az érintkezést földelt felületekkel (pl. cső, fütötest, tűzhely, hűtő stb.). Nagyobb a veszélye az áramütésnek, ha a teste le van földelve.
• Óvja a berendezést az esőtöl és a nedvességtöl. Ha víz jut a berendezésbe, az megnöveli az áramütés kockázatát.

Személyes biztonság

• Legyen elővigyázatos, figyeljen oda munkájára és használja józan eszét munka közben. Ne használja a berendezést fáradtan, illetve gyógyszer, alkohol vagy kábítószer hatása alatt. A berendezés működése során egy pillanatnyi figyelmetlenség is súlyos személyi sérülést okozhat.
• Ne végezzen munkát veszélyesen kinyújtózott helyzetben. Mindig stabilan álljon, és ügyeljen az egyensúlyára. Így váratlan helyzetben könnyebben megőrizheti uralmát a szerszámgép fölött.

- Használjon személyi védőfelszerelést. Mindig viseljen szemvédőt. A körülményeknek megfelelő védőfelszerelés, például porszűrő maszk, csúszásmentes biztonsági lábbeli, védősisak vagy fülvédő használatával csökkenthető a személyi sérülés kockázata.

A berendezés használata és gondozása

• Ne eröltesse a berendezést. Mindig az alkalmazásnak megfelelő berendezést használjon. A megfelelő berendezéssel jobban és biztonságosabban végezhető el a munka, és a berendezés a tervezett sebességgel fog működni.
• Ne használja a berendezést, ha az a kapcsolóval nem kapcsolható BE vagy KI. A kapcsoló segítségével nem vezérelhető gép veszélyes, és javítást igényel.
• A beállítások végrehajtása, a tartozékok cseréje, illetve a raktározási időszak előtt mindig csatlakoztassa le az elemeket a berendezésről. Ezek az óvintézkedések csökkentik a sérülések kockázatát.
• A berendezést gyermekek elől elzárt helyen tartsa. Ne engedje, hogy olyan személy használja a berendezést, aki nem ismeri jól azt, vagy a jelen útmutatót. A berendezés veszélyes a gyakorlatlan felhasználók kezében.
• Tartsa karban a berendezést. Ellenőrizze a mozgó alkatrészek beállítását, mozgásuk akadálytalanságát, az alkatrészek épsegét, és minden további körülményt, amely befolyásolhatja a berendezés működését. A sérült berendezést további használat előtt javíttassa meg. Sok balesetet a nem megfelelően karbantartott eszközök okoznak.
• A berendezést és tartozékait a jelen használati útmutatónak megfelelően használja, figyelembe véve a munkakörülményeket és az elvégzendő munka jellegét. A berendezés nem rendeltetésszerű használata veszélyes helyzeteket idézhet elő.
• Csak a gyártó által a berendezéshez ajánlott tartozékokat használjon. Az, hogy egy tartozék megfelelően használható egy másik berendezéssel, nem jelenti azt, hogy ezzel a berendezéssel is biztonságosan alkalmazható.
• A fogantyúkat tartsa szárazon, tisztán, valamint olaj- és zsírmentesen. Így biztonságosabb a berendezés kezelése.

Szerviz

- A berendezés javítását bizza szakemberre, akinek az eredetivel azonos pótalkatrészeket kell használnia. Ezzel biztosítható a gép biztonságának fenntartása.

Különleges biztonsági információk

FIGYELMEZTETÉS

Ez a rész olyan fontos biztonsági információt tartalmaz, mely kifejezetten a megfigyelő kamerára vonatkozik.

Az áramütés, tüz és a súlyos sérülések kockázatának csökkentése érdekében a micro CA-150 vizsgálókamera használata előtt alaposan olvassa el ezeket az információkat.

ÖRIZZE MEG EZT AZ ÚTMUTATÓT!

A micro CA-150 vizsgálókamera tárolódobozában van egy kézikönyvtartó is, hogy a készüléket használó személynél mindig a készüléke mellett legyen.

A micro CA-150 vizsgálókamera biztonsága

• A micro CA-150 képalkotó feje és kábele 10 láb (305 cm) mélységig vízálló. A kézi kijelző nem vízálló. A kijelzőegységet ne tegye ki víz, eső hatásának. Ez ugyanis megnöveli az elektromos áramütés kockázatát.
• Ügyeljen arra, hogy a micro CA-150 vizsgálókamera ne kerüljön elektromos töltés közelébe. Ez ugyanis megnöveli az elektromos áramütés kockázatát.
• Ügyeljen arra, hogy a micro CA-150 vizsgálókamera ne kerüljön mozgó alkatrészek közelébe. Ez ugyanis növeli a belegabalyodásos sérülések esélyét.
• Semmiféle személyi, illetve orvosi vizsgálatra ne használja a készüléket. A készülék nem orvosi eszköz. Személyi sérülést okozhat.
• Mindig gondoskodjon a megfelelő személyi védőfelszerelésről, ha a micro CA-150 vizsgálókamerát használja. A csatornák és egyéb helyek vegyszereket, baktériumokat és egyéb olyan anyagokat tartalmazhatnak, melyek mérgezők, fertőzők lehetnek, tüzet illetve egyéb problémákat okozhatnak. A megfelelő

személyi védőfelszereléshez mindig tartozik védőszemüveg és kesztyű, to-vábbá tartozhat latex vagy gumi kesztyű, arcvédő, szemvédő, védőruha, gázálarc és acélbetétes lábbeli.

• Biztosítson jó higiéníát. Kezét, illetve azon testrészeit, melyeket a micro CA-150 vizsgálókamera használatakor kitett a csatornákban és egyéb vezetékekben lévő vegyszereknek vagy baktériumoknak, meleg, szappanos vízzel mossa meg. Ne egyen és ne dohányozzon a micro CA-150 vizsgálókamera használatakor. Így megelőzheti a mérgező vagy fertőző anyagokkal való érintkezést.
• Ne használja a micro CA-150 vizsgáló-kamerát, ha a kezelő vagy a készülék vízben van. A vízben történő üzemeltetés megnöveli az áramütés kockázatát.

Kérésre a CE megfelelőségi nyilatkozatot (890-011-320.10) külön füzet alakjában mellékeljük a jelen kézikönyvhöz.

Ha kérdései vannak ezen RIDGID® termékkel kapcsolatban:

– Lépjen kapcsolatba a helyi RIDGID-forgal mazóval.
- Látogasson el a www.RIDGID.com címre, és keresse meg a RIDGID helyi kapcso-lattartási pontját.
– Forduljon a RIDGID müszaki szolgáltatási részlegéhez az [e-mail] címen, illetve az USA-ban és Kanadában a [phone] számon.

Leírás, müszaki adatok és általános felszerelés

Magyarázat

A micro CA-150 vizsgálókamera által megjelenített színes videofelvétel a 90 cm-es, flexibilis kábel végére csatlakoztatott képrögzítő szenzor, illetve egy kisméretű lámpa segítségével készül. A készülék használatával „elérhetetlen” helyekre is betekintést nyerhetünk, a valós idejű képek LCD kijelzőn jelennek meg. A készülékhez 11/16" (17 mm-es), általános felhasználási célú kamerafejet mellékelünk.

Müszaki adatok

Kijelző.... 3,5"-es színes

LCD (320 x 240

képpont)

Megvilágítás...... 4 db állítható LED

Kábelhossz.... 3' (1m) (30' (9m)

az opcionális

hosszabbítókkal)

Vízálló 10' (3m)

mélységig (IP67)

Kamerafej...... 17 mm

Videókimenet...... RCA (90 cm-es

kábel mellékelve)

TV-kimenet.... PAL/NTSC

Üzemi hömérséklet..... 0°C \~ 50°C

Tárolási hömérséklet..... -20°C \~ 60°C

Tárolási páratartalom..... 15% \~ 85% RH

Mélységélesség.... 10 mm \~ •

(végtelen)

Belső memória...... Legfeljebb

20 kép tárolására

Betáplálás...... 4 db "AA", alkáli

vagy újratölthető

Tartozékok...... Horog, mágnes

és tükör

Tömeg (szerszám

az elemekkel).... 1.7 lbs (0,77 kg)

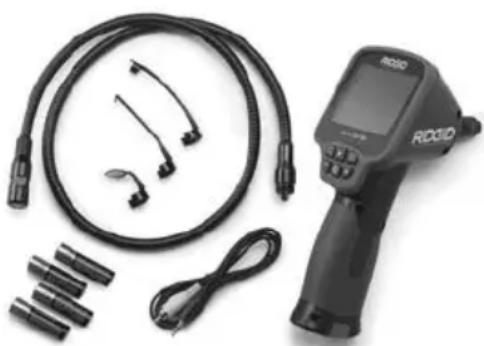

Standard változat

A micro CA-150 vizsgálókamerához a következő egységek tartoznak:

• micro CA-150
  • 17 mm-es képalkotó
  • 3' RCA kábel
• Horog, mágnes és tükör tartozékok
  • 4 db AA méretű elem

RIDGID micro CA-150 Képforgatás LED fényerő csökkentése Képrögzítés Bekapcsolás Képlejátszás LED fényerő növelése

1. ábra - Vezérlők

FCC nyilatkozat

A felszerelést tesztelték, és megfelel az FCC szabályzat 15-ös része alapján a B osztályú digitális készülékre vonatkozó korlátozásoknak. Ezeket a korlátozásokat azért hozták létre, hogy ésszerű védelmet nyújtsanak ott-honi beépítés során a káros interferenciák ellen.

Ez a készülék rádiófrekvenciákat használ és sugároz, de ha nem az előírásoknak megfelelően állítják össze és használják, akkor káros interferenciákat hozhat létre a rádiókommunikációban.

Azonban nincs semmilyen garancia arra, hogy az interferencia nem jelenik meg bizonyos használatkor.

Ha a készülék káros interferenciákat kelt a rádió vagy tv-készülék vételénél, - melyet a készülék ki- és bekapcsolásával ellenőrizhet - akkor a felhasználónak a következő egy vagy több intézkedéssel javítania kell az interferencián:

• Állítsa vagy helyezze át a vevőantennát.
• Növelje a készülék és a vevő közötti távolságot.
• Segítségért keresse fel a kereskedőt vagy egy szakképzett rádió- / tv-szerelőt.

Elektromágneses kompatibilitás (EMC)

Az elektromágneses kompatibilitás azt jelenti, hogy az adott termék képes zökkenőmentesen működni olyan környezetben,

ahol elektromágneses sugárzás és elektrosztatikus kisülések vannak jelen, anélkül, hogy más berendezések számára elektromágneses interferenciát okozna.

MEGJEGYZÉS A RIDGID micro CA-150 vizsgálókamera minden vonatkozó EMC szabványnak megfelel. Nem zárható ki azonban teljesen annak lehetősége, hogy a készülék más eszközökben interferenciát okoz.

Az eszköz összeszerelése

FIGYELMEZTETÉS

Kövesse a megfelelő összeszerelési folyamatot a használat során bekövetkező komoly sérülések kockázatának csökkentése érdekében.

Az elemek töltése/behelyezése

A micro CA-150 készüléket behelyezett elemekkel szállítjuk. Az elemek szivárgásának megelőzése érdekében hosszú távú raktározás előtt vegye ki az elemeket a készülékből.

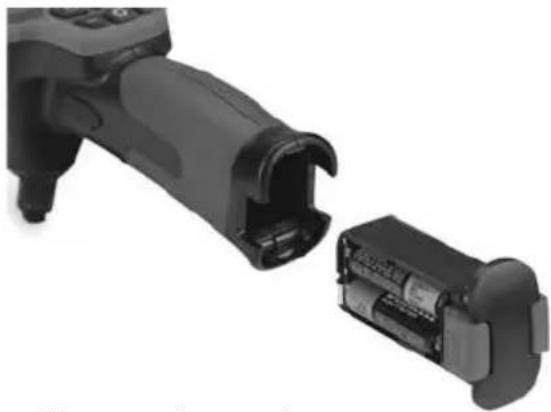

1. Nyomja össze az akkukapcsokat (lásd 3. ábra), és vegye ki az elemtartót a micro CA-150 vizsgálókamerából (lásd 4. ábra). Ha szükséges, vegye ki az elemeket.

3. ábra – Az elemtartó fedele

1. Helyezzen be 4 db új AA méretű alkálielemet (LR6). Ügyeljen az elemtartón feltüntetett polaritásra. Mindig az összes elemet, egyszerre cserélje ki. Ezzel megelőzhető az elemekben lévő sav kifolyása.

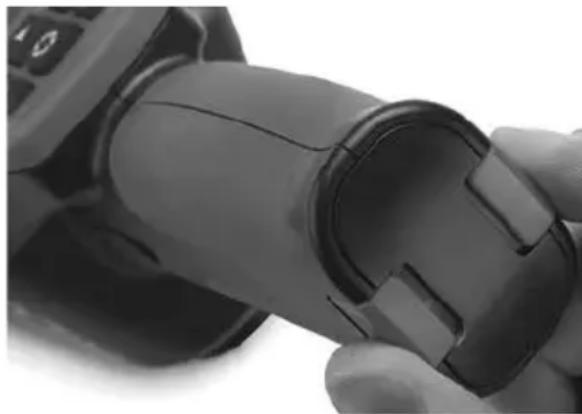

2. Nyomja össze a kapcsokat, és határozottan tolja az elemtartót a vizsgálókamerába. Az elemtartó csak egyféleképpen helyezhető be. Ne eröltesse. Ellenőrizze, hogy az elemtartó megfelelően a helyére került-e.

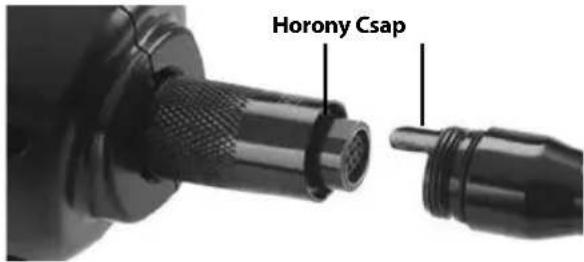

A kamerafej-kábel, illetve hosszabbító kábelek csatlakoztatása

A micro CA-150 vizsgálókamera használatához a kamerafej kábelét a kézi kijelzőegységhez kell csatlakoztatni. Amikor a vezetéket a kézi kijelzőegységhez csatlakoztatja, ellenőrizze, hogy az aljzat és a csap (5. ábra) megfelelően állnak-e. Ha igen, akkor az ujjaiival szorítsa meg a recés fogógombot, hogy a csatlakozást helyben tartsa.

Horony Csap

1. ábra - Kábelcsatlakoztatások

90 és 180 cm-es vezetékhosszabbítók is kaphatók, melyekkel a vezeték hosszát akár 900 cm-re növelheti. A hosszabbító csatlakoztatásához először távolítsa el a kamera fejkábelét a kijelző egységből a recés fogógomb kiengedésével. Csatlakoztassa a hosszabbítót a kézi készülékhez a fent bemutatott (5. ábra) szerint. Csatlakoztassa a kamera fejkábelének csapos végét a hosszabbító hornyolt végéhez, és ujjaival szorítsa meg a recés forgatógombot a csatlakozás biztosításához.

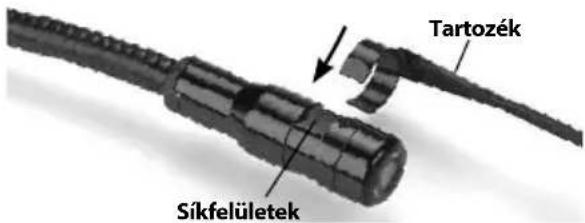

Tartozék csatlakoztatása

A három mellékelt tartozék (tükör, kampó és mágnes) (1. ábra) mindegyike ugyanúgy csatlakoztatható a képalkotó fejhez.

A csatlakoztatáshoz tartsa a képalkotó fejet a 6. ábrán látható módon. Csúsztassa a tartozék félkör alakú végét a képalkotó fejen lévő sima felület fölé, ahogy azt a 6. ábra mutatja. Majd forgasson egy negyed fordulatot a tartozékon, így a tartozék hosszú karja kihúzható a 6. ábra szerint.

Tartozék Síkfelületek

1/4 fordulat

1. ábra - Tartozék felszerelése

Szemrevételezés a használat előtt

FIGYELMEZTETÉS

Minden használat előtt vegye szemügyre a megfigyelő kamerát, és háritson el minden problémát az elektromos áramütésböl és egyéb okokból származó komoly sérülések, illetve az eszköz megsérülésének elkerülése érdekében.

1. Nézze meg, hogy a készülék KI van-e kapcsolva.

2. Vegye ki és vizsgálja át az elemtartót. Ha szükséges, cserélje ki az elemeket. Ne használja a vizsgálókamerát hibás elemekkel.

3. A berendezésröl tisztítson le minden olajat, zsírt és szennyeződést. Ez segíti a szemrevételezést, és megelőzi, hogy a készülék kicsússzon a markából.

4. Vizsgálja meg a micro CA-150 vizsgálókamerát, nincsenek -e törött, kopott, hiányzó, rosszul felhelyezett, összeragadt vagy bármilyen más olyan állapotban levő alkatrészei, melyek megakadályozhatják a biztonságos, szabályos működést.

5. Vizsgálja meg a kamera fejében lévő lencsét, van-e páralecsapódás. A készülék sérülésének elkerülése érdekében ne használja a kamerát, ha pára csapódik a lencse belsejére. Hagyja a vizet elpárologni használat előtt.

6. Vizsgálja végig, nem tört-e vagy sérült-e meg a vezeték. Egy sérült vezetéken keresztül víz juthat a készülékbe, és ez megnöveli az áramütés kockázatát.

7. Ellenőrizze a csatlakozások szorosságát a kézi egység, továbbá a hosszabbított vezetékek és képalkotó vezeték között. Minden csatlakozásnak rendben kell lennie, hogy a vezeték ellenálljon a víznek. Bizonyosodjon meg, hogy a készülék megfelelően van-e összeszerelve.
8. Ellenőrizze, hogy a figyelmeztető címke látható, szilárdan áll, és olvasható.

SZQC7500021002 RIDGID Ridge Tool Company Elyria, OH USA Made in China RIDGID.com micro CA-150 4 x AA 1.5V Batteries CE

7. ábra - Figyelmeztető címke

1. Ha a viszgálat során bármilyen problémát fedez fel, ne használja a vizsgálókamerát, amíg a hibá(ka)t el nem hárította.
2. Száraz kézzel tegye vissza az elemtartót. Ügyeljen arra, hogy az elemtartó megfelelően a helyére kerüljön.
3. Tartsa lenyomva a bekapcsoló gombot 2 másodpercig. Megjelenik a rendszertöltési képernyő. Ha a kamera kész, megjelenik az élőkép. Ha probléma merül fel, tanulmányozza a jelen útmutató Hibaelhárítás fejezetét.
4. Tartsa lenyomva a bekapcsoló gombot 1 másodpercig az egység Klkapcsolásához.

Eszköz és munkaterület biztosítása

FIGYELMEZTETÉS

Az alábbi pontok alapján biztosítsa a micro CA-150 vizsgálókamerát és a munkaterületet az áramütés, összegabalyodás, és egyéb veszélyek kockázatának csökkentése, valamint a készülék és a rendszer sérülésének megelőzése érdekében.

1. Ellenőrizze, hogy a munkaterületen:

• Van-e megfelelő megvilágítás.

- Található-e a közelben gyúlékony folyadék, göz vagy por, mely könnyen lángra lobbanhat. Ha ilyenek megtalálhatók a területen, ne dolgozzon a helyszínen, míg az eredetük nem lett azonosítva, és a probléma nem lett elhárítva. A micro CA-150 vizsgálókamera nem robbanásálló, és szikrázást okozhat.

- Tiszta, vízszintes, stabil, száraz hely szükséges az üzemeltetőnek. Na használja a megfigyelő kamerát vízben állva.

1. Ellenőrizze a megvizsgálandó helyszínt, területet, és győződjön meg róla, hogy a micro CA-150 vizsgálókamera a megfelelő készülék-e az adott feladathoz.

2. Határozza meg, hol lehet hozzáférni a területhez. Az a minimális nyílás, amin a kamerafej befér, körülbelül 3/4" (19mm) átmérőjú a 17mm-es kamerafej esetén.

3. Határozza meg a távolságot a megfigyelendő területig. Hosszabbítók is illeszthetők a kamerához, melyekkel a hatótávolság akár 30' (9m).
4. Határozza meg, hogy vannak-e olyan akadályok, amelyek miatt éles behajlásra kényszerül a kábel. A vizsgálókamera kábele legalább 2" (50mm) sugarú behajlást visel el sérülés nélkül.

5. Vizsgálja meg, hogy a megfigyelni kívánt területen van-e bármilyen elektromos áramforrás. Ha igen, a területet áramtalanítani kell az áramütés elkerülésének érdekében. Használjon megfelelő kizárási eljárást, hogy a megfigyelés során az áramot ne lehessen visszakapcsolni.

6. Győződjön meg arról, hogy találkozhat-e bármilyen folyadékkal a vizsgálati munkák során. A kábel és a képalkotó fej vízálló 10' (3m) mélységig. Nagyobb mélységekben szivárgás fordulhat elő a vezetékben és a képalkotóban, mely áramütést, vagy a készülék megsérülését okozhatja. A kézi eszköz kijelzőegysége nem vízálló, és nem szabad kitenni nedves környezetnek.

7. Győződjön meg róla, van-e bármilyen vegyszer a vizsgálandó területen, különösen csatornák esetén. Fontos, hogy megértse a különleges biztonsági intézkedéseket, melyek a vegyszeres környezetben végzett munka esetén szükségesek. Szükséges információért keresse fel a vegyszer gyártóját. A vegyszerek károsíthatják vagy elronthatják a megfigyelő kamerát.
8. Vizsgálja meg a terület és a helyszínen lévő tárgyak hőmérsékletét. Az üzemi hőmérséklet a vizsgálókamera esetén 32 és 122 °F között alakul (0°C - 50°C). Az e határértékeken kívül eső alkalmazás, illetve ennél hidegebb vagy melegebb tárgyakkal való érintkezés károsíthatja a kamerát.
9. Vizsgálja meg, hogy a megfigyelni kívánt területen van-e bármilyen mozgó alkatrész. Ha igen, akkor azokat üzemen kívül kell helyezni, hogy megelőzze a megfigyelés idejénaz összegabalyodás kockázatát. Alkalmazzon megfelelő kizárási eljárást, hogy a megfigyelés idejére megakadályozza az alkatrészek mozgását.

Ha a micro CA-150 vizsgálókamera nem bizonyul alkalmasnak az adott munka elvégzésére, más megfigyelő felszerelés is beszerezhető a RIDGID-tól. A RIDGID terméekk teljes listáját lásd a RIDGID katalógusban (az interneten a www.RIDGID.com címen).

1. A micro CA-150 vizsgálókamerát minden használat előtt gondosan át kell vizsgálni.
2. Mindig az alkalmazáshoz megfelelő tartozékokat szerelje fel.

Kezelési útmutatások

FIGYELMEZTETÉS

Mindig viseljen szemvédőt a szennyeződés és más idegen tárgyak elleni védelem érdekében.

Kövesse az üzemeltetési utasításokat az áramütésböl, összegabalyodásból és egyéb okokból származó sérülések csökkentése érdekében.

1. Bizonyosodjon meg, hogy a megfigyelő kamera és a munkaterület is megfelelően lett összeállítva, illetve hogy a munkaterületen nincs-e szemlélődő vagy egyéb zavaró tényező.

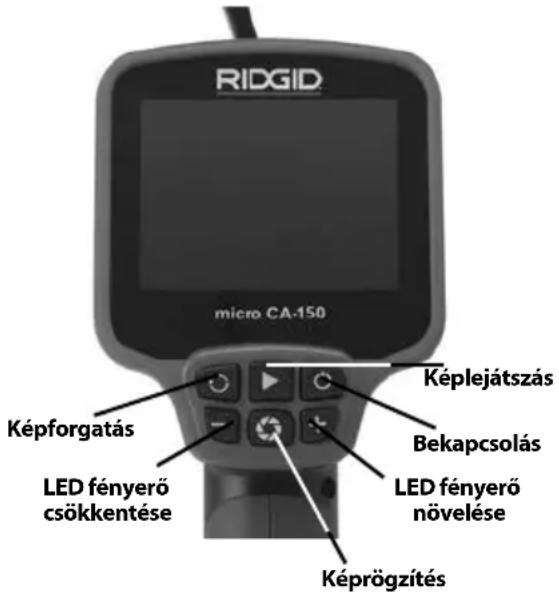

RIDGID micro CA-150 Képforgatás LED fényerő csökkentése Képrögzítés Bekapcsolás Képlejátszás LED fényerő növelése

8. ábra - Vezérlők

1. Bekapcsolás: Tartsa lenyomva a bekapcsoló gombot 2 másodpercig. Ekkor a rendszertöltési képernyő jelenik meg. Ha a kamera kész, megjelenik az élőkép.
   Ha a kijelző nem kapcsol BE, akkor az ele- meket cserélni kell, vagy az egység szer- vizt igényel.

2. A kábel vonalvezetésének előzetes beál-lítása: Ha a vizsgálandó terület ezt szükségessé teszi, akkor a kábelt előzetesen a megfelelő alakba hajthatja. Ne hajlítsa meg a kábelt 2"-nél (50mm) szűkebbre, ez ugyanis károsíthatja a kábelt.

3. LED fényerő beállítása: Kapcsolja BE a LED-eket. A képalkotás megkönnyítése érdekében a képalkotó fej négy fehér LED-del van felszerelve. A LED-ek bekapcsolásához és fényerejük beállításához a + és – gombok használhatók.

4. Vizsgálat: A képalkotó fejet és a kábelt vezesse be a vizsgálandó területre. A képalkotó fejet és a kábelt kizárólag vizsgálati, szemrevételezési célokra szabad használni. A képalkotó fejjel és a kábellel tilos pl. megtisztítani a bevezetési útvonalat az akadályoktól. A képalkotó fejet és a kábelt ne erőltesse keresztül éles kanyarulatokon, szük tereken. Ez ugyanis károsíthatja mind a készüléket, mind a vizsgálandó területet.
5. Képrögzítés: Ellenőrzés közben nyomja le ezt a gombot egy kép rögzítéséhez a belső memóriában. Legfeljebb 20 kép rögzíthető a CA-150 belső memóriájában. 20 kép rögzítését követően a továbbiakban rögzített képek felülírják a meglevő képeket a memóriában, az első képpel kezdve.
6. Képlejátszás: E gomb lenyomására megjelenik a legfrissebben rögzített kép a belső memóriából. E gomb újbóli lenyomásával, ill. a + és – gombok lenyomásával lehet navigálni a mentett képek között. Nyomja le a Kép-rögzítés gombot az élőképre való visszatéréshez.
7. Kép törlése: Ha törölni szeretné azt a rögzített képet, ami a kijelzőn látható, tartsa lenyomva a Képlejátszás gombot 3 másodpercig. A Képlejátszás gomb további nyomva tartásával további képeket is törölhet, ha ez szükséges.
8. A kép elforgatása: Ha szükséges, a kép, amely a képernyőn látható, elfordítható 180 fokkal. Ehhez le kell nyomni a Kép elforgatása gombot.
9. Kikapcsolás: Ha végzett a megfigyeléssel, óvatosan húzza vissza a képalkotót és a kábelt a megfigyelt területről. A készülék kikapcsolásához 1 másodpercre tarta lenyomva a bekapcsoló gombot. A készülék automatikusan kikapcsol az utolsó gombnyomást követő 30 perc elteltével, illetve, ha az elemek túlzottan kimerülnek.

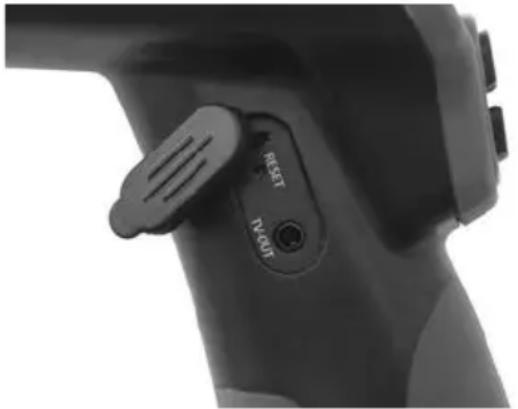

Kép megjelenítése

A micro CA-150 vizsgálókamera a mellékelt RCA-kábellel televízióhoz vagy monitorhoz kapcsolható, így a kép a vizsgált területtől távol is megjeleníthető, illetve rögzíthető. Nyissa a fogantyú oldalának gumiburkolatát, és az RCA-kábelt kösse a TV-OUT dugóba.

A kábel másik végét kösse a televízió vagy monitor Video In dugójához. A kép megjelenítéséhez a televíziót vagy monitort a megfelelő bemenetre kell beállítani.

1. ábra - TV-OUT csatlakozó/Reset gomb

Karbantartás

FIGYELMEZTETÉS

Tisztítás előtt távolítsa el az akkumulátort.

Tisztítás

• Használat után mindig tisztítsa meg enyhe szappannal vagy enyhe mosószerrel a képalkotó fejet és a vezetéket.
• Lágyan, száraz ruhával tisztítsa meg az LCD-t. Kerülje az LCD erős dörzsölését.
• A kábelcsatlakozások tisztítására alkoholos kendőt használjon.
• A kézi készülék kijelzőjét tiszta, száraz ru-hával törölje le.

Újraindítási funkció

Ha a készülék működése megszakad és nem indul újra, akkor nyomja le a Reset-gombot. (Lásd a 9. képet.) Lehet, hogy újraindítással helyreállítható a normál üzem.

Tartozékok

FIGYELMEZTETÉS

A súlyos sérülés kockázatának csökkentése érdekében csak kifejezetten a micro CA-150 vizsgálókamerához tervezett és javasolt, alább felsorolt tartozékokat használjon. Egyéb, más készülékhez való kiegészítőknek a micro CA-150 vizsgálókamerával történő használata veszélyes lehet.

micro CA-150 vizsgálókamera Tartozékok*

Katalógus sz.	Magyarázat
31128 90	cm-es kábelhosszabbító
31133 18	0 cm-es kábelhosszabbító
37103 Képalkotó fej és kábel - 17 mm

(*A lista változtatásának joga fenntartva.)

Tárolás

A RIDGID micro CA-150 vizsgálókamerát száraz, biztonságos helyen, -20°C (-4°F) és 60°C (140°F) közötti hőmérsékleten kell tárolni.

A műszert zárható helyen tartsa, hogy ne kerülhessen gyermekek vagy a micro CA-150 vizsgálókamera kezelésében nem jártas személyek kezébe.

Az elemek szivárgásának megelőzése érdekében hosszú távú raktározás, illetve szállítás előtt vegye ki az elemeket a készülékből.

Szerviz és javítás

FIGYELMEZTETÉS

A nem megfelelő szervizelés és javítás veszélyeztetheti a RIDGID micro CA-150 vizsgáló-kamera használatának biztonságosságát.

A micro CA-150 vizsgálókamera szervizelését és javítását csak a RIDGID hivatalos, független szervizközpontja végezheti.

Ha tájékoztatásra van szüksége a legközelebbi RIDGID független, jogosult szervizközpontról, vagy bármilyen, szervizeléssel vagy javítással kapcsolatos kérdése van,

• Lépjen kapcsolatba a helyi RIDGID-forgal mazóval.
• A www.RIDGID.com címen megtalálhatja a helyi RIDGID kapcsolatfelvételi pontot.
• Forduljon a RIDGID műsza- ki szolgáltatási részlegéhez az [e-mail] címen, illetve az USA-ban és Kanadában a [phone] számon.

Ártalmatlanítás

A RIDGID micro CA-150 vizsgálókamera alkatrészei értékes, újrahasznosítható anyagokat tartalmaznak. Az Ön lakóhelyén az újrahasznosítással erre szakosodott szervezetek foglalkoznak. Az alkatrészeket a helyi előírásoknak megfelelően ártalmatlanítsa. További információkért lépjen kapcsolatba a helyi hulladékkezelési szervvel.

Az EK országaiban: Az elektromos berendezéseket ne dobja ki a háztartási hulladékkal együtt!

Az európai irányelv (2012/ 19/EK a hulladék elektromos és elektronikus berendezésekröl), valamint annak országos harmonizációi értelmében azokat az elektromos berendezéseket, amelyek a továbbiakban már nem használhatók, különállóan kell gyűjteni és hulladékkezelni, környezetvédelmi szempontból megfelelő módon.

Akkumulátorok ártalmatlanítása

Az EK országaiban: A hibás vagy használt elemek újrahasznosításánál be kell tartani a 2012/19/EEK irányelvet.

Hibaelhárítás

TÜNET LEHETSÉGES OK MEGOLDÁS
A kijelző bekapcsol, de nem mutatja a képet.	Laza kábelcsatlakozások. Ellenőrizze	a kábelcsatlakozásokat, szükség esetén tisztítsa meg. Dugja be újra.
	A képalkotó sérült. Cserélje a képalkotót.
A képalkotó fejen lévő ledek homályosak a legnagyobb fényerösségnél is, a kijelző fekete és fehér, a színes kijelző rövid időn belül kikapcsolja magát.	Alacsony az akkumulátorfeszült-ség.	Cserélje az elemeket.
A készülék nem kapcsol be. Lemerültek az elemek. Cserélje az elemeket.
		A készüléket újra kell indítani.	Indítsa újra a készüléket. Lásd "Kar-bantartás" fejezet.

Ez a műszer megfelel az Európai Tanács Elektromágneses kompatibilitási direktívája 2004/108/EC alábbi szabványainak: EN 61326-1:2006 és EN 61326-2-1:2006.
