micro CA-150 - Merilna oprema RIDGID - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO micro CA-150 RIDGID

Način uporabe i briga o opremi

• Ne upotrebljavajte opremu na silu. Upotrebljavajte odgovarajuću opremu za određenu namjenu. S odgovarajućom ćete opremom posao obaviti bolje i sigurnije pri predviđenoj brzini.
• Nemojte upotrebljavati opremu ako se sklopkom ne može UKLJUČITI i ISKLJUČITI. Bilo kakav alat kojim nije moguće upravljati s prekidačem, opasan je i mora se popraviti.
• Izvadite baterije iz opreme prije obavljanja bilo kakva namještanja, zamjene dodatnog pribora, ili pohrane. Takve zaštitne sigurnosne mjere smanjuju rizik od povreda.
• Pohranite nekorištenu opremu izvan do-sega djeca, i ne dozvolite osobama koje nisu upoznate s opremom ili ovim Uputama, da rade s opremom. U rukama korisnika koji nisu obučeni, oprema može biti opasna.
• Održavajte opremu. Provjerite jesu li pokretni dijelovi alata neispravno poravnati ili spojeni, jesu li dijelovi popucali te postoje li drugi uvjeti koji mogu utjecati na rad opreme. Prije uporabe popravite oštećenu opremu. Neispravno održavanje opreme uzrokuje mnoge nesreće.
• Upotrebljavajte opremu i pribor u skladu s ovim uputama uzimajući u obzir radne uvjete i vrstu rada koji ćete obavljati. Upotreba opreme za radnje za koje ona nije predviđena može dovesti do opasnih situacija.
• Upotrebljavajte samo pribor koji preporučuje proizvođač za vašu opremu. Pribor koji može odgovarati jednoj opremi, može predstavljati rizik kada se upotrebljava s drugom opremom.
• Držite ručke suhim i čistim; bez ulja i masti. To omogućuje bolji nadzor instrumenata.

Servisiranje

- Neka vašu opremu servisira kvalificirana osoba koristeći samo identične rezervne dijelove. To će osigurati sigurnost alata koji se održava.

Posebne sigurnosne informacije

UPOZORENJE

U ovom se odjeljku donose važne informacije o sigurnosti vezane uz nadzornu kameru.

Pažljivo pročitajte ove mjere opreza prije uporabe CA-150 rezača da smanjite opasnost od električnog udara, požara ili druge ozbiljne ozljede.

SAČUVAJTE OVE UPUTE!

Slika 5 - Spajanje kabela

Za povećanje duljine kabela do 30' dostupni su nastavci kabela od 3' i 6'. Da biste namjestili nastavak, otpustite ispupčenje i odvojite kabel za glavu kamere od zaslonskog uređaja. Spojite nastavak na ručni uređaj, kao što je prikazano gore (slika 5). Umetnite jezičak kabela za glavu kamere u utor nastavka i prstima stegnite malo ispupčenje da biste učvrstili spoj.

Ugrađivanje dodatnog pribora

Tri priložena dijela dodatne opreme (zrcalo, kuka i magnet) (slika 1) na isti se način spajaju na glavu vizualizatora.

Pred uporabo orodja pozorno preberite ta uporabniški priročnik. Nerazumevanje in neupoštevanje vsebine tega priročnika lahko povzroči električni udar, požar in/ali hude telesne poškodbe.

Kamera za pregledovanje micro CA-150
Serijsko številko zapišite spodaj in shranite serijsko številko izdelka na napisni tablicl.
Serijska št.

Kazalo vsebine

Varnostni simboli....219

Splošna varnostna pravila 219

Varnost delovnega območja....219

Električna varnost 219

Uporaba in ravnanje z opremo 220

Opis, tehnični podatki in standardna oprema....221

Opis....221

Standardna oprema....221

Tehnični podatki....221

Krmilni elementi....222

Izjava FCC 222

Elektromagnetna združljivost (EMC) 222

Sestavljanje orodja....222

Zamenjava/vgradnja baterij....222

Vgradnja kabla slikovne glave ali podaljškov....223

Vgradnja dodatne opreme 223

Pregled pred uporabo....223

Nastavitev naprave in delovnega območja....224

Navodila za uporabo....225

Pregledovanje 226

Vzdrževanje....226

Čiščenje....226

Ponastavitvena funkcija 226

Dodatna oprema....226

Shranjevanje 227

Servisiranje in popravila....227

Odstranjevanje 227

Odstranjevanje baterij....227

Odpravljanje napak....228

Dosmrtna garancija......Zadnja platnica

* Prevod izvirnih navodil

Varnostni simboli

V tem uporabniškem priročniku in na izdelku se uporabljajo varnostni simboli ter signalne besede za posredovanje pomembnih varnostnih informacij. V tem poglavju boste spoznali pomen teh signalnih besed in simbolov.

To je simbol za varnostno opozorilo. Uporablja se za opozarjanje na tveganje telesnih poškodb. Upoštevajte varnostna navodila, ki spremljajo ta simbol, da preprečite morebitno telesno poškodbo ali smrt.

NEVARNOST

NEVARNOST pomeni nevarno situacijo, ki bo povzročila smrt ali hudo telesno poškodbo, će se ji ne izognete.

OPOZORILO

OPOZORILO pomeni nevarno situacijo, ki bi lahko povzročila smrt ali hudo tele-sno poškodbo, če se ji ne izognete.

POZOR

POZOR pomeni nevarno situacijo, ki bi lahko povzročila manjše ali srednje telesne poškodbe, će se ji ne izognete.

OPOMBA

OPOMBA pomeni informacijo, ki se nanaša na zaščito lastnine.

Ta simbol vas opozarja, da pred začetkom uporabe opreme skrbno preberete uporabniški priročnik. Uporabniški priročnik vsebuje pomembne informacije o varni in pravilni uporabi opreme.

Ta simbol pomeni, da je treba pri uporabi ali delu s to opremo vedno uporabljati varnostna očala s stranskimi ščitniki ali naočnike, da zmanjšate nevarnost poškodbe oči.

Ta simbol pomeni nevarnost, da se roke, prsti ali drugi telesni deli ujamejo ali zapletejo v zobnike ali druge premikajoče dele.

Ta simbol označuje nevarnost električnega udara.

Splošna varnostna pravila

OPOZORILO

Preberite vsa varnostna opozorila in navodila. Neupoštevanje opozoril in napotkov lahko povzroči električni udar, požar in/ali težje poškodbe.

TA NAVODILA SHRANITE!

Varnost delovnega območja

• Delovno območje naj bo čisto in dobro osvetljeno. Neurejeni ali slabo osvetljeni delovni prostori povečujejo verjetnost nesreče.
• Opreme ne uporabljajte v eksplozivnih okoljih, npr. v prisotnosti vnetljivih tekočin, plinov ali prahu. Oprema lahko povzroči iskre, zaradi katerih se prah ali hlapi lahko vnamejo.
• Med uporabo opreme naj se otroci in druge osebe ne približujejo. Zaradi motenj lahko izgubite nadzor.

Električna varnost

• Izogibajte se stiku z ozemljenimi površinami, kot so cevi, grelniki, štedilniki in hladilniki. Če je vaše telo ozemljeno, obstaja večja nevarnost električnega udara.
• Opreme ne izpostavljajte dežju in vlažnim pogojem. Voda, ki prodre v opremo, poveča nevarnost električnega udara.

Osebna varnost

• Med uporabo opreme bodite pazljivi, pozorni in delajte z glavo. Opreme ne uporabljajte, će ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti med uporabo opreme lahko povzroči hude telesne poškodbe.

• Ne segajte predaleč. Vedno skrbite, da stojite stabilno in da imate dobro ravnotežje. Tako boste imeli v nepredvidljivih situacijah boljši nadzor nad električnim orodjem.

• Uporabljajte osebno zaščitno opremo. Vedno nosite zaščitna očala. Zaščitna oprema, kot so zaščitna maska za prah, zaščitni čevlji z nedrsečim podplatom, zaščitna čelada ali zaščita sluha, ki jo uporabljate skladno z razmerami, zmanjša tveganje telesnih poškodb.

Uporaba in ravnanje z opremo

• Opreme ne uporabljajte na silo. Uporabljajte opremo, ki je primerna za vaše delo. Z uporabo primerne opreme boste delo opravili bolje in varneje ter s predvideno hitrostjo.
• Če s stikalom opreme ne morete vklopiti in izklopiti, je ne uporabljajte. Vsako orodje, ki ga ne morete krmiliti s stikalom, je nevarno in ga je treba popraviti.
• Pred spreminjanjem nastavitev, menjavo dodatne opreme ali shranjevanjem odklopite baterije z opreme. S tovrstnimi varnostnimi ukrepi boste zmanjšali tveganje telesnih poškodb.
• Opremo, ki je ne uporabljate, hranite zunaj dosega otrok in ne dovolite, da bi opremo uporabljale osebe, ki je ne poznajo ali niso prebrale teh navodil. V rokah neusposobljenih uporabnikov je oprema lahko nevarna.
• Opremo redno vzdržujte. Preverite, ali so gibljivi deli opreme pravilno izravnani in ali se zatikajo. Preverite, ali deli manjkajo in ali so pokvarjeni. Preverite, ali so deli pokvarjeni in ali so prisotna druga stanja, ki bi lahko vplivala na delovanje opreme. Če je oprema poškodovana, jo pred uporabo popravite. Številne nesreče so posledica slabo vzdrževane opreme.
• Opremo in dodatke uporabljajte skladno s temi navodili, upoštevajte delovne pogoje ter vrsto dela, ki se ga boste lotili. Uporaba opreme v namene, drugačne od tistih, za katere je predvidena, lahko vodi v nevarne situacije.
• Uporabljajte samo dodatno opremo, ki jih proizvajalec priporoča za vašo opremo. Dodatna oprema, primerna za uporabo z določeno opremo, lahko postane nevarna, će jo uporabljate z drugo opremo.
• Ročaje vzdržujte suhe, čiste in razmaščene. Tako boste omogočili boljši nadzor opreme.

Servisiranje

- Vašo opremo naj popravlja samo usposobljen strokovnjak in pri tem uporablja samo originalne nadomestne dele. Tako bo vaše orodje ostalo varno za uporabo.

Posebne varnostne informacije

OPOZORILO

To poglavje vsebuje pomembna varnostna navodila, značilna za kamero za pregledovanje.

Da bi zmanjšali nevarnost električnega udara ali drugih hudih telesnih poškodb, pred uporabo kamere za pregledovanje micro CA-150 skrbno preberite naslednja varnostna opozorila.

TA NAVODILA SHRANITE!

V nosilni torbi za kamero za pregledovanje micro CA-150 je priloženo držalo za priročnik, ki omogoča shranjevanje tega priročnika z orodjem, da so dostopna uporabniku.

Varnost kamere za pregledovanje micro CA-150

• Slikovna glava micro CA-150 in kabel sta vodoodporna do globine 3 m. Ročni prikazovalnik ni vodoodporen. Prikazovalnika ne izpostavljajte vodi ali dežju. To poveča tveganje električnega udara.
• Kamere za pregledovanje micro CA-150 ne postavite na mesto, kjer je prisotna električna napetost. To poveča tveganje električnega udara.
• Kamere za pregledovanje micro CA-150 ne postavite na mesto, kjer so prisotni gibljivi deli. To poveča tveganje telesnih poškodb zaradi zapletanja.
• Te opreme ne uporabljajte za kakršne koli osebne preglede ali medicinsko uporabo. To ni medicinska naprava. Takšna uporaba lahko povzroči telesne poškodbe.
• Pri uporabi Kamere za pregledovanje micro CA-150 vedno uporabljajte ustrezno osebno zaščitno opremo. Odtoki in druga območja lahko vsebujejo kemikalije, bakterije ter druge snovi, ki so lahko strupene in povzročajo okužbe, opekline ter druge težave.

Ustrezna osebna zaščita vedno vsebuje zaščitna očala in rokavice, lahko pa vsebuje tudi takšno opremo, kot so gumijaste rokavice ali rokavice iz lateksa, obrazni ščitniki, varovalni naočniki, zaščitna oblačila, respiratorji in obutev z jekleno zaščito prstov.

• Skrbite za higieno. Roke in druge dele telesa, izpostavljene vsebini odvodnih kanalov, po uporabi Kamere za pregledovanje micro CA-150 za pregled odvodnih kanalov ali drugih območij, ki lahko vsebujejo kemikalije ali bakterije, umijte z vročo milnico. Med uporabo Kamere za pregledovanje micro CA-150 ne jejte in ne kadite. Tako boste preprečili onesnaženje s strupenim ali kužnim materialom.
• Kamere za pregledovanje micro CA-150 ne uporabljajte, če uporabnik ali naprava stoji v vodi. Uporaba električne naprave, ko stojite v vodi, povečuje tveganje električnega udara.

Izjava o skladnosti CE (890-011-320.10) po potrebi spremlja ta priročnik kot ločena knjižica.

Če imate vprašanja v zvezi s tem izdelkom RIDGID®:

• Obrnite se na krajevnega distributerja RIDGID.
• Obiščite www.RIDGID.com, da najdete krajevno zastopstvo RIDGID.
• Obrnite se na servisni oddelek Ridge Tool na naslovu [e-mail], v ZDA in Kanadi pa lahko tudi pokličete [phone].

Opis, tehnični podatki in standardna oprema

Opis

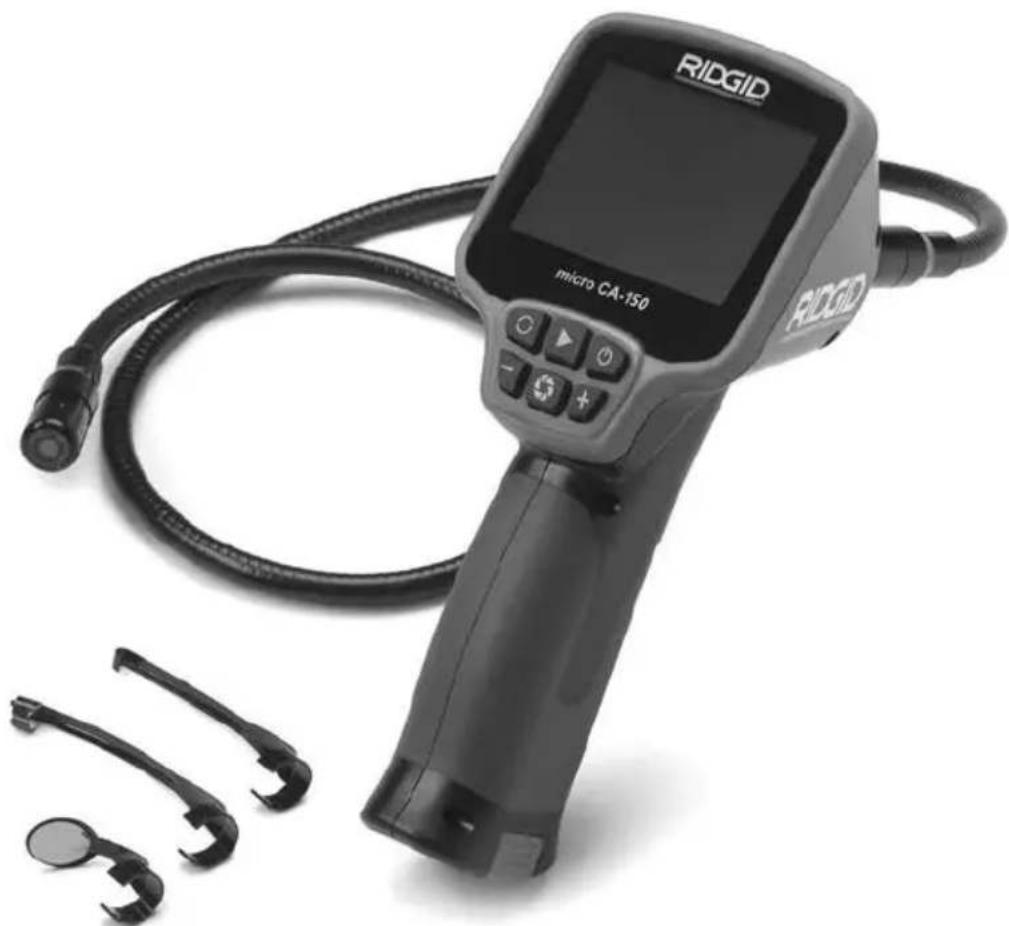

Kamera za pregledovanje micro CA-150 prikazuje barvne slike v živo, ki jih zajema s slikovnim tipalom in virom svetlobe, ki sta priključena na gibki kabel dolžine 1 m. Z njo je mogoče pregledati tesne prostore in poslati sliko v živo na barvni prikazovalnik LCD. Priloženo ima slikovno glavo premera 11/16" (17 mm) za splošno uporabo.

Tehnični podatki

Prikazovalnik.... 3,5-palčni barvni prikazovalnik LCD (ločljivost 320 x 240)

Osvetlitev.... 4 nastavljive lučke LED

Doseg kabla....3' (1 m) (30' (9 m) z dodatnimi podalj- ški) Vodoodporno do 10' (3 m) (IP67)

Slikovna glava.... 11/16" (17 mm) Videoizhod.... RCA (priložen je ka- bel dolžine 3' (1 m))

TV-izhod.... PAL/NTSC

Delovna temperatura..... 0 \~ 50°C

Temperatura

skladiščenja.... -20°C\~ 60°C

Vlažnost skladiščenja..... 15 \~ 85% RV

Območje ostrine

Pri preizkušanju naprave je bilo ugotovljeno, da ustreza mejnim vrednostim za digitalne naprave razreda B, kot jih določa 15. del predpisov FCC. Te mejne vrednosti zagotavljajo razumno zaščito pred škodljivimi motnjami v stanovanjskih inštalacijah.

Naprava proizvaja, uporablja in lahko seva radiofrekvenčno energijo ter, će ni pravilno nameščena in se ne uporablja v skladu z navodili, lahko povzroča škodljive motnje pri radijskih komunikacijah.

Kljub temu ne moremo jamčiti, da ne bo prišlo do motenj v posameznih inštalacijah.

Če oprema povzroča škodljive motnje pri sprejemu radijskih ali televizijskih signalov, kar lahko ugotovite tako, da vključite in izključite opremo, naj uporabnik odpravi te motnje z izvajanjem enega ali več naslednjih ukrepov:

• Preusmerite ali premestite sprejemno anteno.
• Povečajte razdaljo med opremo in sprejemnikom.
• Za pomoč se obrnite na prodajalca ali izkušenega radijskega/TV-tehnika.

Elektromagnetna združljivost (EMC)

Izraz "elektromagnetna združljivost" označuje zmožnost nemotenega delovanja izdelka v okolju, kjer so prisotna elektromagnetna sevanja in elektrostaticna praznjenja, brez povzročanja elektromagnetnih motenj na drugi opremi.

OPOMBA Kamera za pregledovanje RIDGID micro CA-150 je skladna z vsemi zadevnimi standardi za elektromagnetno združljivost. Kljub temu ne moremo jamčiti, da ne bo povzročala motenj na drugih napravah.

Sestavljanje orodja

OPOZORILO

Za zmanjšanje tveganja hudih telesnih poškodb med uporabo pri sestavljanju sledite naslednjim postopkom.

Zamenjava/vgradnja baterij

Naprava micro CA-150 ob dobavi nima vgrajenih baterij. Pred dolgotrajnim skladiščenjem baterije odstranite, da se izognete puščanju baterij.

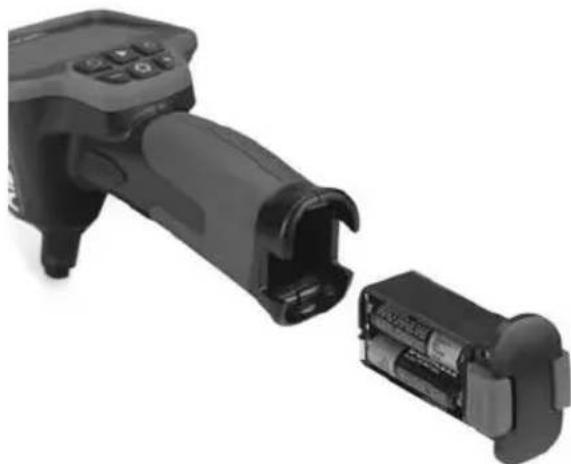

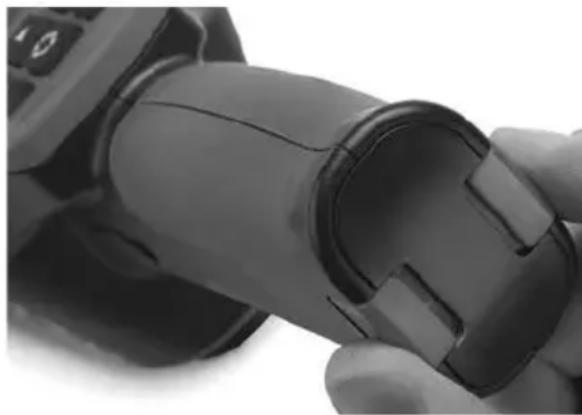

1. Stisnite sponke za baterijo (glejte sliko 3) in odstranite prostor za baterije iz Kame-re za pregledovanje micro CA-150 (glejte sliko 4). Po potrebi odstranite baterije.

1. Vgradite 4 nove alkalne baterije velikosti AA (LR6), pri tem pa upoštevajte ustrezno polariteto, kot je navedena na prostoru za baterije. Da preprečite puščanje baterij, baterije vedno zamenjujte v kompletih.
2. Stisnite zaponke in jih trdno vstavite v kamero za pregledovanje. Držalo je mo-goče vstaviti samo v enem položaju. Ne delajte s silo. Preverite dobro pritrditev.

Za uporabo kamere za pregledovanje micro CA-150 mora biti kabel slikovne glave povezan z ročno prikazovalno enoto. Za priključitev kabla na ročni prikazovalnik poskrbite, da sta nastavek in reža (slika 5) pravilno izravnana. Ko sta izravnana, s prsti zategnite nazobčani gumb, da povezavo drži na mestu.

Reža Nastavek

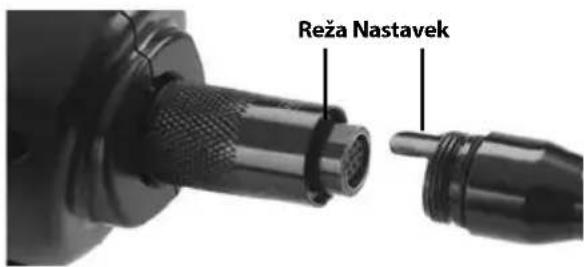

Slika 5 – Kabelske povezave

Na voljo so podaljški dolžine 1 in 2 m, s katerimi lahko kabel podaljšate do dolžine 10 m. Za vgradnjo podaljška najprej odstranite kabel slikovne glave s prikazovalnika, tako da odvijete nazobčani gumb. Podaljšek priključite na ročno enoto, kot je opisano zgoraj (slika 5). Del kabla slikovne glave z nastavkom priključite na del podaljška z režo in s prsti zategnite nazobčani gumb, da pritrdite povezavo.

Vgradnja dodatne opreme

Trije priloženi kosi dodatne opreme (zrcalo, kavelj in magnet) (slika 1) se na slikovno glavo priključijo na enak način.

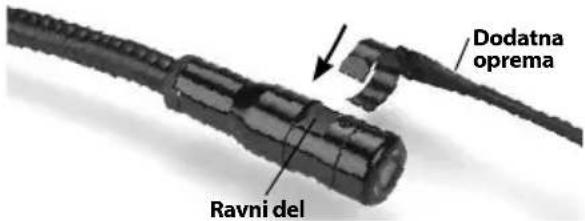

Za priključitev držite slikovno glavo, kot kaže slika 6. Polkrožni del dodatne opreme nata-knite na ravni del slikovne glave, kot kaže slika 6. Nato dodatno opremo zavrtite za 1/4 obrata, da dolga roka dodatne opreme štrli, kot kaže slika 6.

Dodatna oprema Ravni del

1/4 obrata

Slika 6 - Montaža dodatne opreme

Pregled pred uporabo

OPOZORILO

Pred vsako uporabo preglejte kamero za pregledovanje in odpravite morebitne težave, da zmanjšate tveganje hudih telesnih poškodb zaradi električnega udara ali drugih vzrokov ter da preprečite škodo na orodju.

1. Poskrbite, da je enota izključena.
2. Odstranite držalo baterije in ga preglejte skupaj z baterijami, će opazite znake poškodb. Po potrebi zamenjajte baterije. Če so baterije poškodovane, kamere za pregledovanje ne uporabljajte.

3. Z opreme očistite morebitno olje, mast ali umazanijo. To pomaga pri pregledovanju in preprečuje drsenje orodja, ko ga držite.

4. Preglejte Kamero za pregledovanje micro CA-150, će opazite polomljene, obrabljene, manjkajoče, slabo izravnane ali zatikajoče se dele ali kar koli drugega, kar bi lahko preprečilo varno in nemoteno delovanje.

5. Preverite objektiv kamere, će na njem prihaja do kondenzacije. Da se izognete poškodbi na enoti, kamere ne uporabljajte, će se v notranjosti objektiva tvori kondenzacija. Pred uporabo počakajte, da voda izhlapi.
6. Celotno dolžino kabla preglejte, će je razpokana ali poškodovana. Poškodovani kabel lahko povzroči vdor vode v enoto in poveča tveganje električnega udara.
7. Preverite, ali so povezave med ročno enoto, podaljški in kablom slikovne enote zategnjene. Vse povezave morajo biti pravilno sestavljene, da bo kabel vodoodporen. Preverite, ali je enota pravilno sestavljena.
8. Preverite, ali je opozorilna nalepka prisotna, dobro pritrjena in čitljiva.

SZQC7500021002 RIDGID micro CA-150 4 x AA 1.5V Batteries Ridge Tool Company Elyria, OH USA Made in China RIDGID.com CE

Slika 7 – Opozorilna nalepka

1. Če med pregledom odkrijete kakršne koli nepravilnosti, kamere za pregledovanje ne uporabljajte, dokler enota ne bo pravilno servisirana.
2. S suhimi rokami znova vstavite držalo baterij in pazite, da ga vstavite do konca.
3. Za 2 sekundi pridržite gumb za vklop. Prikaže se pojavni zaslon. Ko je kamera pripravljena, se na zaslonu v prikaže slika v živo. Če naletite na težave, glejte razdelek Odpravljanje napak v tem priročniku.
4. Za 1 sekundo pridržite gumb za da izklopite enoto.

Nastavitev naprave in delovnega območja

OPOZORILO

Kamero za pregledovanje micro CA-150 in delovno okolje pripravite skladno s temi postopki, da zmanjšate tveganje poškodb zaradi električnega udara, zapletanja in drugih razlogov ter da preprečite poškodbe orodja in sistema.

1. Preverite delovno območje, če so prisotne naslednje stvari:

• Ustrezna razsvetljava.
- Vnetljive tekočine, hlapi ali prah, ki se lahko vnamejo. Če so prisotni, ne delajte v območju, dokler viri niso ugotovljeni in odpravljeni. Kamera za pregledovanje micro CA-150 ni eksplozijsko varna in lahko povzroča iskrenje.
- Čisto, ravno, stabilno in suho mesto za uporabnika. Kamere za pregledovanje ne uporabljajte, če stojite v vodi.

1. Preglejte območje ali prostor, ki ga boste pregledovali, in preverite, ali je kamera za pregledovanje micro CA-150 prava vrsta opreme za to delo.

2. Določite mesta za dostop do tega prostora. Minimalni remer odprtine, v katero se lahko vstavi glava kamere je približno 34 " (19 mm) za glavo kamere od 17 mm.

3. Določite razdaljo do območja za pregledovanje. Na kamero lahko dodate podaljške in tako dosežete do 30' (9 m).
4. Ugotovite, ali obstajajo ovire, ki bi lahko zahtevale tesno obračanje kabla. Premer kabla kamere za pregled se lahko zmanjša na 2" (50 mm) brez poškodb.

5. Ugotovite, ali je do pregledanega območja dovedena električna napetost. Če je, je treba dovod električne energije do območja izklopiti, da zmanjšate tveganje električnega udara. Uporabite primerne postopke zaklepanja, da preprečite ponovni vklop napetosti med pregledom.

6. Preverite, ali boste med pregledom naleteli na tekočine. Kabel in slikovna glava sta vodoodporna do globine 10' (3 m). Večje globine lahko povzročijo puščanje vode v kabel in slikovno enoto, kar lahko povzroči električni udar ali škodo na opremi. Ročni prika-zovalnik ni vodoodporen in ga ne izpostavljajte mokrim pogojem.

7. Preverite, ali so prisotne kemikalije, zlasti v primeru odtokov. Pomembno je, da razumete posebne varnostne ukrepe, ki so potrebni pri delu, kadar so prisotne kemikalije. Za informacije se obrnite na proizvajalca kemikalij. Kemikalije lahko poškodujejo ali poslabšajo kamero za pregledovanje.
8. Določite temperaturo območja in elementov v območju. Delovna temperatura kamere za pregled je med 32 in 122 stopinj F (0°C - 50°C). Uporaba zunaj tega temperaturnega območja ali stik z bolj vročimi ali hladnimi predmeti lahko povzroči škodo na kameri.
9. Preverite, ali so v pregledanem območju prisotni premikajoči se deli. Če so, jih je treba med pregledom izklopiti, da zmanjšate tveganje zapletanja. Uporabite primerne postopke zaklepanja, da preprečite premikanje delov med pregledom.

Če Kamera za pregledovanje micro CA-150 ni prava vrsta opreme za to delo, ponuja podjetje RIDGID druge vrste opreme za pregledovanje. Za celoten seznam izdelkov RIDGID glejte katalog RIDGID, ki je na voljo na spletnih mestih www.RIDGID.com.

1. Poskrbite, da je pred vsako uporabo Kamera za pregledovanje micro CA-150 pravilno pregledana.
2. Vgradite pravilno dodatno opremo za način uporabe.

Navodila za uporabo

OPOZORILO

Vedno nosite zaščito za oči, da zaščitite svoje oči pred umazanijo in drugimi tujki.

Upoštevajte navodila za uporabo, da zmanjšate tveganje telesnih poškodb zaradi električnega udara in drugih vzrokov.

1. Zagotovite pravilno pripravo kamere za pregledovanje in delovnega območja ter da na delovnem območju ni mimoidočih ter drugih motenj.

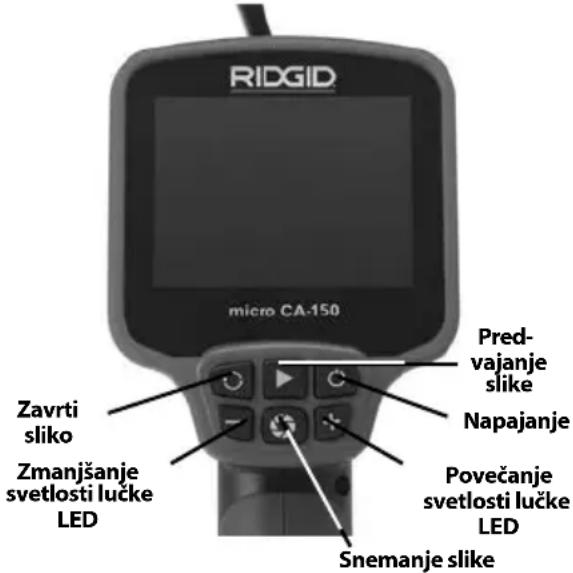

RIDGID micro CA-150 Zavrti sliko Zmanjšanje svetlosti lučke LED Pred- vajanje slike Napajanje Povečanje svetlosti lučke LED Snemanje slike

Slika 8 – Elementi za upravljanje

1. Vklop: Za 2 sekundi pridržite gumb za vklop. Prikazalo se bo predstavitveno okno. Ko je kamera pripravljena, se na zaslonu v prikaže slika v živo.
   Če se zaslon ne vklopi, je treba zamenjati baterije ali napravo servisirati.
2. Vnaprejšnje oblikovanje kabla: Če je to potrebno za pregledano območje, vnaprej oblikujte kabel. Ne poskušajte oblikovati zavojev s polmerom, manjšim od 2" (50 mm), to lahko poškoduje kabel.

3. Nastavitev svetlosti lučke LED: Vklopite lučke LED. Slikovna glava je opremljena s štirimi belimi lučkami LED, ki pomagajo pri pregledovanju. Uporabite gumba + in -, da vklopite in nastavite svetlost lučk LED.

4. Pregledovanje: Slikovno glavo in kabel vstavite v mesto za pregled. Slikovne glave ali kabla ne uporabljajte za kakršne koli druge namene poleg pregledovanja. Slikovne glave in kabla ne uporabljajte za odstranjevanje ovir. Slikovne glave in kabla ne premikajte s silo skozi tesne zavoje ali prostore. Takšna uporaba lahko poškoduje enoto in pregledano območje.

5. Snemanje slike: Med pregledom pritisnite ta gumb, da posnamete sliko v notranji pomnilnik. Z CA-150 lahko posnamete do 20 slik v notranji pomnilnik. Ko posnamete 20 slik, bodo naslednje slike zamenjale obstoječe slike v pomnilniku, začetno s prvo.
6. Predvajanje slike: S pritiskom na ta gumb boste prikazali najnovejšo sliko, posneto v notranji pomnilnik. Znova pritisnite ta gumb ali gumba + in – za premikanje med. shranjenimi slikami. Pritisnite gumb za snemanje slike, da se vrnete na prikaz v živo.
7. Brisanje slike: Da izbrišete posneto sliko, prikazano na zaslonu, za 3 sekunde držite gumb za predvajanje slike. Še na-prej držite gumb za predvajanje slike, će želite izbrisati naslednje slike.
8. Vrtenje slike: Po potrebi lahko sliko na zaslonu zavrtite za 180 stopinj s pritiskom na gumb za vrtenje slike.
9. Izklop: Ko je pregled končan, pazljivo potegnite slikovno glavo in kabel iz območja pregledovanja. Če želite enoto izklopiti, za 1 sekundo pridržite gumb za vklop. Enota se samodejno izklopi 30 minut po zadnjem pritisku na gumb ali će se izpraznijo baterije.

Pregledovanje

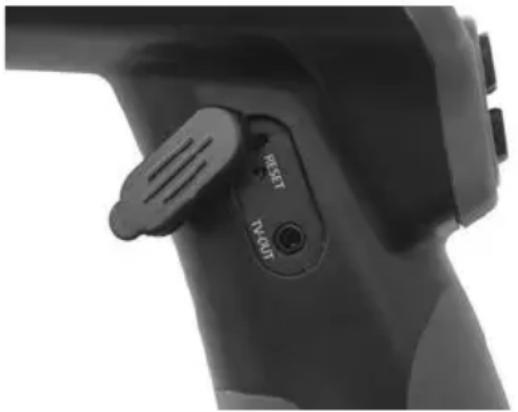

Kamero za pregledovanje micro CA-150 lahko s priloženim kablom RCA priključite na televizor ali monitor za gledanje na daljavo ali snemanje. Odprite gumijasti pokrov na strani ročaja in vstavite kabel RCA v vtičnico TV-OUT.

Drugi konec vstavite v vtičnico videovhoda na televizorju ali monitorju. Televizor ali monitor je za gledanje morda treba nastaviti na ustrezni vhod.

Pred čiščenjem odstranite baterije.

Čiščenje

• Slikovno glavo in kabel po uporabi vedno očistite z blago milnico ali raztopino detergenta.
• Previdno očistite prikazovalnik LCD s čisto suho krpo. Izogibajte se močnemu drgnjenju prikazovalnika LCD.
• Za čiščenje kabelskih priključkov uporabljajte samo z alkoholom namočeno vato.
• Prikazovalnik očistite s čisto suho krpo.

Ponastavitvena funkcija

Če enota preneha delovati, pritisnite gumb Reset. (Glejte sliko 9.) Ob ponovnem zagonu se lahko obnovi običajno delovanje enote.

Dodatna oprema

OPOZORILO

Da zmanjšate tveganje hudih telesnih poškodb, uporabljajte samo dodatno opremo, ki je priporočena in zasnovana posebej za uporabo s Kamero za pregledovanje RIDGID micro CA-150, na primer spodaj navedene naprave. Druga dodatna oprema, ki je primerna za uporabo z drugimi orodji, lahko postane nevarna, će jo uporabljate s Kamero za pregledovanje micro CA-150.

Kamera za pregledovanje micro CA-150 Dodatna oprema*

Kataloška št.	Opis
31128 Podaljšek kabla, 1 m
31133 Podaljšek kabla, 2 m
37103 Slikovna glava in kabel – 17 mm

(* Seznam se lahko spremeni.)

Shranjevanje

Kamero za pregledovanje RIDGID micro CA-150 morate hraniti na varnem in suhem mestu s temperaturo od -20^ do 60^ .

Orodje hranite v zaklenjenem prostoru zunaj dosega otrok in oseb, ki niso seznanjene s Kamero za pregledovanje micro CA-150.

Pred dolgotrajnim skladiščenjem ali prevozom odstranite baterije, da se izognete puščanju.

Servisiranje in popravila

OPOZORILO

Zaradi nepravilnega servisiranja ali popravil lahko postane Kamera za pregledovanje RIDGID micro CA-150 nevarna za uporabo.

Servisiranje in popravilo Kamere za pregle- dovanje micro CA-150 mora izvajati neodvi- sen pooblaščeni servisni center RIDGID.

Za informacije o najbližjem neodvisnem po- oblaščenem servisnem centru RIDGID ali v primeru kakršnih koli vprašanj o servisiranju ali popravilu:

• Obrnite se na krajevnega distributerja RIDGID.
• Obiščite www.RIDGID.com, da najdete krajevno zastopstvo RIDGID.
• Obrnite se na servisni oddelek Ridge Tool na naslovu [e-mail], v ZDA in Kanadi pa lahko tudi pokličete [phone].

Odstranjevanje

Deli Kamere za pregledovanje RIDGID micro CA-150 vsebujejo dragocene materiale in jih lahko reciklirate. Podjetja, ki so specializirana za recikliranje, lahko najdete tudi v svoji bližini. Komponente zavrzite skladno z vsemi zadevnimi predpisi. Več informacij poiščite pri komunalni upravi v svojem kraju.

Za države EU: Električne opreme ne odvrzite med gospodinjske odpadke!

Skladno z evropsko Direktivo - 2012/19/ES za odstranjevanje odpadne električne in elektronske opreme in njeno uvedbo v nacionalno zakonodajo je treba električno opremo, ki ni več uporabna, zbirati ločeno in odstraniti na okolju prijazen način.

Odstranjevanje baterij

Za države EU: Okvarjene ali rabljene baterije je treba reciklirati skladno z Direktivo 2012/19/EGS.

Odpravljanje napak

SIMPTOM MOŽNI RAZLOG REŠITEV
Prikazovalnik se vklopi, vendar ne kaže slike.	Slabo priključene kabelske povezave.	Preverite kabelske povezave in jih po potrebi očistite. Znova jih priključite.
	Slikovna glava je pokvarjena. Zamenjajte slikovno glavo.
Lučke LED na slikovni glavi so pre-malo svetle pri največji svetlosti, prikazovalnik se preklaplja med črno-belim in barvnim prikazom, čez kratek čas se izklopi.	Baterija je skoraj prazna. Zamenjajte baterije.
Enota se ne vklopi. Prazne baterije	Zamenjajte baterije.
	Enoto je treba ponastaviti. Ponastavite enoto. Glejte razdelek »Vzdrževanje«.

micro CA-150 kamera za pregled

Slika 3 – Poklopac odeljka za baterije

Ta instrument je skladen z določili Direktive Evropskega sveta za elektromagnetno združljivost 2004/108/ES po naslednjih standardih: EN 61326-1:2006, EN 61326-2-1:2006.

CE usaglašenost
