micro CA-150 - équipements de mesure RIDGID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra d'inspection
Marque / Modèle	Ridgid micro CA-150
Écran	Moniteur LCD couleur 3,5" (résolution 320 x 240)
Éclairage	4 LED réglables
Diamètre de la tête de caméra	17 mm (11/16")
Longueur de câble	1 m (3 pi) - extensible jusqu'à 9 m (30 pi) avec rallonges
Étanchéité (tête et câble)	IP67 jusqu'à 3 m (10 pi)
Alimentation	4 piles AA (alcalines ou rechargeables)
Autonomie	Extinction automatique après 30 minutes d'inactivité
Mémoire interne	Sauvegarde de 20 images maximum
Sortie vidéo	RCA, compatible PAL/NTSC
Poids (avec piles)	0,77 kg (1,7 lb)
Température de fonctionnement	0 °C à 50 °C
Température de stockage	-20 °C à 60 °C
Accessoires inclus	Crochet, aimant, miroir amovibles, câble RCA, 4 piles AA
Fonctions principales	Rotation d'image, réglage de luminosité LED, capture et affichage d'images, sauvegarde en mémoire interne
Entretien et nettoyage	Nettoyer la tête et le câble avec un savon doux ; essuyer l'optique avec un chiffon sec ; utiliser de l'alcool pour les connexions
Sécurité	Éviter tout contact avec des éléments sous tension ; ne pas utiliser en atmosphère explosive ; porter des EPI adaptés
Réparabilité	Confier les réparations à un réparateur RIDGID agréé ; utiliser exclusivement des pièces d'origine
Garantie	Garantie à vie (selon conditions du fabricant)

FOIRE AUX QUESTIONS - micro CA-150 RIDGID

Comment installer les piles de la micro CA-150 ?

Comprimez les languettes du logement de piles, retirez-le, insérez 4 piles AA en respectant la polarité, puis replacez le logement jusqu'au verrouillage.

Quelle est la profondeur d'étanchéité maximale de la caméra ?

La tête de caméra et le câble sont étanches jusqu'à 3 m (10 pi) selon la norme IP67. Le moniteur portable n'est pas étanche.

Comment puis-je enregistrer et visualiser des images ?

Appuyez sur la touche de saisie pour capturer une image (20 max). Pour visualiser, appuyez sur la touche d'affichage et utilisez +/- pour parcourir les images.

Que faire si l'écran s'allume mais n'affiche pas d'image ?

Vérifiez les connexions du câble (nettoyez-les si nécessaire) et assurez-vous qu'elles sont bien serrées. Si le problème persiste, la tête de caméra peut être défectueuse.

Quels accessoires sont fournis avec la micro CA-150 ?

L'appareil est livré avec un crochet, un aimant et un miroir amovibles, un câble RCA de 3 pieds et 4 piles AA.

Comment nettoyer la caméra après utilisation ?

Retirez les piles. Nettoyez la tête et le câble avec un savon doux, essuyez l'optique avec un chiffon sec, et utilisez de l'alcool pour les connexions.

Puis-je utiliser la micro CA-150 dans des conduits contenant des produits chimiques ?

Oui, mais avec précaution. Portez des équipements de protection adaptés (gants, lunettes) et respectez les mesures de sécurité du produit chimique.

Comment remettre l'appareil à zéro ?

Si l'appareil cesse de fonctionner, appuyez sur le bouton de remise à zéro situé sur le côté de la poignée (voir figure 9 du manuel).

Quelle est la température de stockage recommandée ?

Stockez la caméra dans un endroit sec entre -20 °C et 60 °C. Retirez les piles pour un stockage prolongé.

Où puis-je faire réparer ma micro CA-150 ?

Confiez les réparations à un réparateur RIDGID agréé. Contactez votre distributeur ou visitez RIDGID.com pour trouver le centre le plus proche.

MODE D'EMPLOI micro CA-150 RIDGID

Caméra d'inspection micro CA-150

Familiarisez-vous bien avec le mode d'emploi avant d'utiliser l'appareil. L'incompréhension ou le non-respect des consignes ci-après augmenteraient les risques de choc électrique, d'incendie et/ou d'accident grave.

Caméra d'inspection micro CA-150

Notez ci-dessous le numéro de série inscrit sur la plaque signalétique de l'appareil pour future référence.

N° de série

Table des matières

Symboles de sécurité ....13

Consignes générales de sécurité

Sécurité des lieux....13

Sécurité électrique ....13

Sécurité individuelle....13

Utilisation et entretien du matériel....14

Service après-vente 14

Consignes de sécurité spécifiques

Sécurité de la caméra d'inspection micro CA-150 ....14

Description, caractéristiques techniques et équipements de base

Description....15

Caractéristiques techniques....15

Equipements de base 16

Commandes....16

Déclaration FCC 16

Compatibilité électromagnétique (EMC)....16

Assemblage de l'appareil

Remplacement des piles....16

Installation du câble de tête de caméra et de ses rallonges ....17

Montage des accessoires 17

Inspection préalable....17

Préparation de l'appareil et des lieux....18

Consignes d'utilisation....19

Visualisation....20

Entretien

Nettoyage....20

Remise à zéro....20

Accessoires....21

Stockage 21

Révisions et réparations....21

Recyclage 21

Recyclage des piles 21

Dépannage....22

Garantie à vie Page de garde

*Traduction de la notice originale

Symboles de sécurité

Des symboles et mots clés spécifiques, utilisés à la fois dans ce mode d'emploi et sur l'appareil lui-même, servent à signaler d'importants risques de sécurité. Ce qui suit permettra de mieux comprendre la signification de ces mots clés et symboles.

Ce symbole sert à vous avertir aux dangers physiques potentiels. Le respect des consignes qui le suivent vous permettra d'éviter les risques de blessures graves ou mortelles.

LE terme DANGER signifie une situation dangereuse potentielle qui, faute d'être évitée, provoquerait la mort ou de graves blessures corporelles.

VERTISSEMENT qui, faute d'être évitée, serait susceptible d'entraîner la mort ou de graves blessures corporelles.

LE terme ATTENTION signifie une situation dangereuse potentielle qui, faute d'être évitée, serait susceptible d'entraîner des blessures corporelles légères ou modérées.

IMPORTANT Le terme AVIS IMPORTANT signifie des informations concernant la protection des biens.

Ce symbole indique la nécessité de lire le manuel soigneusement avant d'utiliser le matériel. Le mode d'emploi renferme d'importantes informations concernant la sécurité d'utilisation du matériel.

Ce symbole indique le port obligatoire de lunettes de sécurité intégrales lors de la manipulation ou utilisation du matériel.

Ce symbole indique un risque d'entraînement des mains, des doigts et autres membres par le mécanisme de l'appareil.

Ce symbole indique un risque de choc électrique.

Consignes générales de sécurité

AVERTISSEMENT

Familiarisez-vous avec l'ensemble du mode d'emploi. Le non-respect des consignes d'utilisation et de sécurité ci-après augmenterait les risques de choc électrique, d'incendie et/ou de grave blessure corporelle.

CONSERVEZ CES INSTRUCTIONS !

Sécurité des lieux

• Assurez-vous de la propreté et du bon éclairage des lieux. Les zones encombrées ou mal éclairées sont une invitation aux accidents.
• N'utilisez pas ce type de matériel en présence de matières explosives telles que liquides, gaz ou poussières combustibles. Les appareils électriques produisent des étincelles susceptibles d'en-flammer les poussières et émanations combustibles.
• Eloignez les enfants et les curieux lors de l'utilisation d'un appareil électrique.

Les distractions risquent de vous faire perdre le contrôle de l'appareil.

Sécurité électrique

• Evitez tout contact avec les objets reliés à la terre tels que canalisations, radiateurs, cuisinières et réfrigérateurs. Tout contact avec la terre augmenterait les risques de choc électrique.
• N'exposez pas l'appareil à la pluie ou aux intempéries. Toute pénétration d'eau à l'intérieur d'un appareil électrique augmenterait les risques de choc électrique.

Sécurité individuelle

• Soyez attentif, faites attention à ce que vous faites et faites preuve de bon sens. N'utilisez pas d'appareil électrique lorsque vous êtes sous l'influence de drogues, de l'alcool ou de médicaments. Lors de l'utilisation d'un appareil électrique, un instant d'inattention risque d'entraîner de graves lésions corporelles.
• Ne vous mettez pas en porte-à-faux. Maintenez une bonne position de travail et un bon équilibre à tout moment. Cela vous permettra de mieux contrôler l'appareil en cas d'imprévu.

- Prévoyez les équipements de protection individuelle nécessaires. Portez systématiquement une protection oculaire. Le port d'un masque à poussière, de chaussures de sécurité antidérapantes, d'un casque de chantier ou de protecteurs d'oreilles s'impose lorsque les conditions l'exigent.

Utilisation et entretien du matériel

• Ne forcez pas le matériel. Prévoyez le matériel approprié en fonction des travaux envisagés. Le matériel approprié fera le travail plus efficacement et avec un plus grand niveau de sécurité lorsqu'il tourne au régime prévu.
• N'utilisez pas de matériel électrique dont l'interrupteur ne contrôle pas la mise en marche ou l'arrêt. Tout appareil électrique qui ne peut pas être contrôlé par son interrupteur est dangereux et doit être réparé.
• Déconnectez les piles de l'appareil avant de le régler, de changer ses accessoires ou de le ranger. De telles mesures préventives limiteront les risques de blessure.
• Rangez tout appareil non utilisé hors de la portée des enfants et des individus qui n'ont pas été familiarisés avec ce type de matériel ou son mode d'emploi. Ce type d'appareil peut s'avérer dangereux entre les mains d'utilisateurs non initiés.
• Veillez à l'entretien de l'appareil. Exam -inez-le pour signes de grippage, de bris et de toute autre anomalie qui risquerait de nuire à son bon fonctionnement. Le cas échéant, faire réparer l'appareil avant de l'utiliser. De nombreux accidents sont provoqués par des appareils mal entretenus.
• Lors de l'utilisation de cet appareil et de ses accessoires, respectez le mode d'emploi ci-présent en tenant compte des conditions de travail existantes. L'utilisation de cet appareil à des fins autres que celles prévues pourrait créer des situations dangereuses.
• Utilisez exclusivement les accessoires prévus par le fabricant pour votre type d'appareil particulier. Toute tentative d'adaptation d'accessoires prévus pour d'autres types d'appareil pourrait s'avérer dangereuse.

- Maintenez les poignées de l'appareil en bon état de propreté et éliminez la moindre trace d'huile ou de graisse. Cela permettra de mieux tenir l'appareil.

Révisions

- Confiez les révisions de votre matériel a un réparateur qualifié utilisant exclusivement des pièces de rechange identiques à celles d'origine. Cela assurera la sécurité opérationnelle de l'appareil.

Consignes de sécurité spécifiques

AVERTISSEMENT

La section suivante contient d'importantes consignes de sécurité qui s'adres -sent spécifiquement à la caméra d'inspection.

Afin de limiter les risques d'incendie et de choc électrique ou autres blessures graves, lisez le mode d'emploi soigneusement avant d'utiliser la caméra d'inspection micro CA-150.

CONSERVEZ CES INSTRUCTIONS !

Gardez ce mode d'emploi dans le porte-documents de la mallette de l'appareil afin qu'il soit à la disposition de tout utilisateur éventuel.

Sécurité de la caméra d'inspection micro CA-150

• La tête de caméra et le câble de la micro CA-150 sont étanches jusqu'à une profondeur de 3 mètres (10'). Son moniteur portable ne l'est pas. N'exposez pas le moniteur à l'eau ou aux intempéries. Cela augmenterait les risques de choc électrique.
• Ne mettez pas la caméra d'inspection micro CA-150 dans un endroit susceptible d'être sous tension. Cela augmenterait les risques de choc électrique.
• Ne mettez pas la caméra d'inspection micro CA-150 dans un endroit susceptible de contenir un mécanisme quelconque. Cela augmenterait les risques de blessure par enchevêtrement.

• Ne jamais utiliser cet appareil pour des examens physiques ou médicaux. Ceci n'est pas un instrument médical. Il y aurait risque de blessure corporelle.

• Prévoir systématiquement les équipements de protection individuelle appropriés lors de la manipulation ou utilisation de la caméra d'inspection micro CA-150. Les canalisations d'évacuation peuvent renfermer des produits chimiques, des bactéries ou autres substances potentiellement toxiques, infectieuses, irritantes ou autrement dangereuses. Les équipements de protection individuelle appropriés comprennent systématiquement les lunettes et gants de sécurité, voire éventuellement des équipements supplémentaires tels que gants en latex ou caoutchouc, visières intégrales, lunettes fermées, vêtements de protection, appareils respiratoires ou chaussures de sécurité blindées.

• Respectez les consignes d'hygiène. Après chaque manipulation ou utilisation de la micro CA-150 pour l'inspection des canalisations ou autres éléments susceptibles de renfermer des bactéries, lavez vos mains et autres parties du corps exposées à leur contenu avec de l'ea chaude savonneuse. Ne pas manger ou fumer lors de la manipulation ou utilisation de la caméra d'inspection micro CA-150. Cela aidera à éviter les risques de contamination par contact avec des substances toxiques ou infectieuses.
• Ne jamais utiliser la caméra d'inspection micro CA-150 lorsque l'utilisateur ou l'appareil a les pieds dans l'eau. Toute utilisation d'un appareil électrique avec les pieds dans l'eau augmenterait les risques de choc électrique.

Si nécessaire, la déclaration de conformité CE 890-011-320.10 sera jointe à ce manuel en tant que pamphlet séparé.

En cas de questions visant ce produit RIDGID®:

• Consultez votre distributeur RIDGID.
• Visitez le site RIDGID.com pour localiser l'interlocuteur le plus proche.
• Contactez les services techniques de Ridge Tool par mail adressé à [e-mail], soit, à partir des Etats-Unis et du Canada exclusivement, en composant le [phone].

Description, caractéristiques techniques et équipements de base

Description

La caméra d'inspection micro CA-150 affiche des vidéos couleur venant d'un capteur d'images et d'une source d'éclairage qui sont reliés à un flexible de 1 m (3') de long. Cette caméra est capable d'inspecter les endroits restreints et exigus pour en renvoyer des images en temps réel vers un moniteur LCD couleur. Elle est équipée dune tête de caméra de 17 mm (11/16") pour les applications courantes.

Caractéristiques techniques

Affichage......Moniteur LCD couleur de 3,5" (ré- solution : 320 x 240)

Eclairage ....4 LED réglables

Longueur de câble.....3 pieds (1 m) (30 pieds (9 m) avec rallonges disponibles), étanchéité : 10 pieds (3 m) (norme IP67)

Tête de caméra.....17 mm (11/16")

Sortie vidéo ....Type RCA sur câble de 3 pieds

Sortie Télé ....PAL/NTSC

Température de fonctionnement......0 à 50 °C

Température de stockage ....-20° C \~ 60° C

Humidité relative (stockage)......15 à 85 %

Profondeur de champ (DOF)......10 mm à l'infini

Mémoire interne ....Sauvegarde de 20 images maxi

Alimentation....4 piles "AA" alcalines ou rechargeables

Accessoires ....Crochet, aimant, miroir

Poids (avec piles) .....1,7 lbs (0,77 kg)

Equipements de base

La caméra d'inspection micro CA-150 est livrée avec les articles suivants :

• Caméra d'inspection micro CA-150
• Tête de caméra ∅ 17 mm (11/16")
• Câble RCA de 3 pieds
• Crochet, aimant et miroir amovibles
- 4 piles "AA"

Figure 1 – Caméra d'inspection micro CA-150

Commandes

Cet appareil a été testé et homologué au titre des limites établies pour les dispositifs numé - riques Catégorie B par l'article 15 de la réglementation FCC. Ces limites ont été établies afin d'assurer une protection raison nable contre les interférences nuisibles dans les installations résidentielles.

Ce matériel produit, utilise et risque d'émettre des fréquences radio et, faute d'une installation et utilisation conforme aux instructions, risque de produire des interférences nuisibles aux communications radio.

Cependant, il n'est pas garanti qu'une telle interférence n'aura pas lieu dans une installation donnée.

Si la mise en marche et l'arrêt de ce matériel devait éventuellement déterminer qu'il produit des interférences nuisibles à la réception radio ou télévision locale, il est conseillé à l'utilisateur d'essayer d'éliminer cette interférence selon l'une ou plusieurs des méthodes suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre le matériel et le récepteur.
• Consultez le concessionnaire ou un technicien radio/télé compétent pour obtenir de l'aide.

Compatibilité électromagnétique (EMC)

Le terme 'compatibilité électromagnétique' sous-entend la capacité du produit à fonctionner normalement en présence de radiations électromagnétiques et de décharges électrostatiques sans provoquer de parasites électromagnétiques dans le matériel environnant.

AVIS IMPORTANT La caméra d'inspection RIDGID micro CA-150 est conforme à l'en - semble des normes EMC. Cependant, il existe toujours une possibilité d'interférence avec d'autres appareils.

Assemblage de l'appareil

AVERTISSEMENT

Afin de limiter les risques de blessure grave en cours d'utilisation, respectez les procédures suivantes lors de l'assemblage de l'appareil.

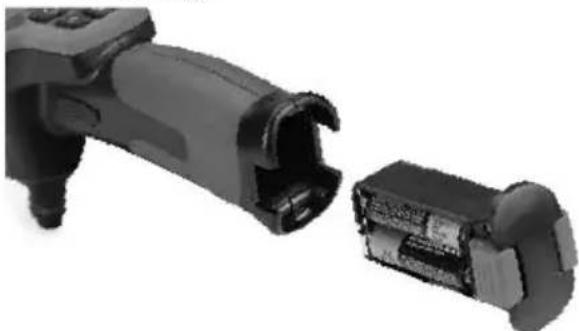

Remplacement des piles

La caméra d'inspection micro CA-150 est livrée ses piles non installées. Retirez les piles avant tout stockage prolongé afin de limiter les risques de fuite d'électrolyte.

1. Comprimez les languettes du logement de piles (Figure 3) et retirez-le de la caméra d'inspection micro CA-150 (Figure 4) et, le cas échéant, enlevez ses piles.

Figure 3 – Couvercle du logement de piles

1. Installez 4 nouvelles piles "AA" type LR6 selon la polarité indiquée sur le logement de piles. Replacez systématiquement les 4 piles en même temps afin de limiter les risques de fuite d'électrolyte.
2. Comprimez à nouveau les languettes du logement de piles, puis introduisez-le à fond dans la caméra d'inspection. Le logement ne peut être inséré que dans un seul sens. Ne pas forcer. Vérifiez son bon verrouillage.

Montage du câble de tête de caméra et des rallonges éventuelles

Avant de pouvoir utiliser la caméra d'inspection micro CA-150, il est nécessaire de raccorder son câble de tête de caméra au moniteur porta ble. Pour ce faire, les connecteurs mâle et femelle des deux éléments doivent être correctement alignés (Figure 5). Une fois que ceux-ci sont alignés, serrez la molette manuellement pour verrouiller le câble en place.

Figure 5 – Connexion du câble

Des rallonges de 3 et 6 pieds sont prévues pour amener le câble à une longueur maximale de 30 pieds. Pour monter une rallonge, enlevez le câble de la tête de caméra en dévissant sa molette de verrouillage au niveau du moniteur. Raccordez la rallonge au moniteur portable comme indiqué à la Figure 5, puis le câble de tête de caméra à la rallonge en serrant sa molette à la main.

Montage des accessoires

Les trois accessoires inclus ; miroir, crochet et aimant (Figure 1) se montent tous sur la tête de caméra de la même manière.

Pour ce faire, tenez la tête de caméra comme indiqué à la Figure 6, engagez la bride de l'accessoire sur la partie à méplats de la tête de caméra, puis tournez l'accessoire d'un quart de tour de manière à ce que l'accessoire soit orienté comme indiqué à la Figure 6.

Figure 6 – Installation des accessoires

Inspection préalable

AVERTISSEMENT

Examinez la caméra d'inspection avant chaque utilisation afin de limiter les risques de choc électrique ou autres blessures, et d'éviter d'endommager l'appareil.

1. Assurez-vous que l'appareil est éteint.
2. Retirez le logement de piles et examinez le et les piles pour signes de détérioration. Remplacez les piles si nécessaire.

N'utilisez pas la caméra d'inspection si ses piles sont endommagées.

1. Eliminez toutes traces de matière grasse ou de crasse du matériel. Cela facilitera son examen et lui évitera de s'échapper de vos mains en cours d'utilisation.
2. Examinez la caméra d'inspection micro CA-150 pour signes de pièces brisées, usées, manquantes, mal alignées ou grip - pées, ainsi que pour toute autre ano malie qui pourrait nuire à la sécurité et au bon fonctionnement de l'appareil.
3. Examinez l'optique de la tête de caméra pour signes de condensation. Afin d'éviter d'endommager l'appareil, n'utilisez pas la caméra en présence de condensation derrière son optique. Attendez que la condensation ait évaporé avant de procéder.
4. Examinez le câble sur toute sa longueur pour signes de fissures ou de détérioration. Un câble endommager pourrait permettre une pénétration d'eau susceptible de provoquer des chocs électriques.
5. Vérifiez le serrage des colliers de verrouillage entre l'unité portable, les rallonges et le câble de la tête de caméra. L'étanchéité du câble dépend du bon assemblage et serrage de tous ses raccords. Vérifiez que l'appareil est correctement assemblé.
6. Assurez-vous de la présence, de la bonne fixation et de la lisibilité de la plaque d'avertissement.

Figure 7 – Plaque d'avertissement

1. Si des anomalies sont constatées en cours de l'examen, n'utilisez pas la caméra d'inspection avant qu'elles aient été corrigées.
2. Avec les mains sèches, réinstallez le loge-

ment de piles en vous assurant de bien l'emboîter.

1. Appuyez sur la touche Marche/Arrêt pendant 2 secondes, et un splash screen apparaîtra à l'écran. Lorsque la caméra est prête à fonctionner, l'écran affichera une image. En cas d'anomalie, consultez la rubrique Dépannage en fin du manuel.
2. Appuyez sur la touche Marche/Arrêt pendant 1 seconde pour éteindre l'appareil.

Préparation de l'appareil et des lieux

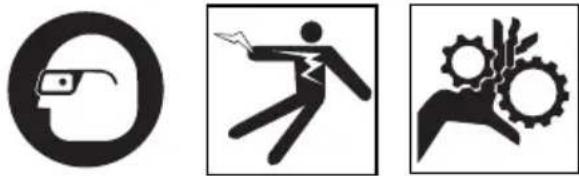

AVERTISSEMENT

Installez la caméra d'inspection micro CA-150 et le chantier selon les consignes suivantes afin de protéger le système et limiter les risques de choc électrique, d'enchevêtrement et autres accidents potentiels.

1. Faites une reconnaissance des lieux pour garantir :

2. La présence d'un éclairage suffisant

3. L'absence de produits inflammables (que ce soit sous forme de liquide, gaz ou poussière). En présence de tels combustibles, ne pas travailler dans les locaux avant d'en avoir identifié et éliminé la source. Dans la mesure où la caméra d'inspection micro CA-150 n'est pas blindée, ses connexions électriques peuvent éventuellement créer des étincelles.

4. Un endroit dégagé, de niveau, stable et sec sur lequel s'installer. N'utilisez pas cette caméra d'inspection lorsque vous avez les pieds dans l'eau.

5. Examinez les lieux ou l'endroit que vous devez inspecter afin de vous assurer que la caméra d'inspection micro CA-150 est l'appareil qu'il vous faut.

6. Etablissez les points d'accès à l'endroit ciblé. La tête de 17 mm de la caméra d'inspection micro CA-150 nécessite un passage d'au moins 19 mm ( ^3/_4 ) pour passer.

7. Etablissez la distance jusqu'à l'endroit ciblé. Des rallonges de câble peuvent

être ajoutés pour atteindre une distance maximale de 9 m (30').

• Etablissez la présence éventuelle d'obstacles à contourner. Le câble de la caméra d'inspection est capable de négocier des virages d'un rayon maximum de 50 mm (2") sans être endommagé.
• Etablissez la présence éventuelle d'éléments sous tension dans la zone d'inspection. Le cas échéant, il sera nécessaire de couper le courant dans la zone concernée afin de limiter les risques de choc électrique. Appliquez les procédures de verrouillage appropriées afin d'éviter que la zone soit à nouveau mise sous tension durant l'inspection.
• Déterminez s'il existe un risque de rencontre de liquides en cours d'inspection. Le câble et la tête de caméra sont étanches jusqu'à une profondeur de 3 m (10'). Au-delà, les risques de fuite pourraient endommager le matériel et provoquer des chocs électriques.
• Etablissez la présence éventuelle de produits chimiques, notamment lors de l'inspection de conduites d'évacuation. Le cas échéant, il importe de connaître les mesures de sécurité applicables à tout produit chimique présent. Consultez le fabricant de chaque produit chimique concerné pour les mesures à prendre à son égard. A noter que les produits chimiques peuvent également endommager la caméra d'inspection.
• Etablissez la température de la zone à inspecter et des équipements environnants. La température opérationnelle de la caméra d'inspection se situe entre 0 et 50 °C (32 et 122 °F). Toute température ambiante ou contact avec des éléments plus chauds ou plus froids pourrait endommager la caméra.
• Etablissez la présence éventuelle de systèmes mécaniques dans la zone à inspecter. Le cas échéant, ces mécanismes devront être désactivés le temps de l'inspection afin de limiter les risques d'enchevêtrement. Appliquez les mesures de verrouillage appropriées afin d'éviter leur remise en marche en cours d'inspection.

S'il s'avère que la caméra d'inspection micro CA-150 n'est pas la mieux adaptée aux travaux envisagés, sachez que RIDGID proposes plusieurs autres types de systèmes d'inspection. Vous trouverez la gamme complète des produits RIDGID sur son catalogue en ligne aux liens suivants : RIDGID.com

1. Examinez la caméra d'inspection micro CA-150 avant chaque utilisation.
2. Prévoyez les accessoires adaptés à l'application.

Consignes d'utilisation

AVERTISSEMENT

Prévoyez systématiquement des lunettes de sécurité afin de protéger vos yeux contre la projection de débris.

Respectez les consignes d'utilisation ci-après afin de limiter les risques de choc électrique, d'enchevêtrement et autres blessures.

1. Assurez-vous que la caméra d'inspection et le chantier ont été correctement préparés et qu'ils sont libres de curieux et d'autres distractions.

1. Mise en marche : Appuyez sur la touche Marche/Arrêt pendant 2 secondes, et un écran splash apparaîtra. Lorsque la ca -mé ra est prête à fonctionner, l'écran affichera une image.

Si l'écran ne s'allume pas, il sera soit nécessaire de remplacer les piles, soit de faire réviser l'appareil.

1. Préformation du câble : Si la zone à inspecter le nécessite, préformez le câble. Ne tentez pas de lui donner des courbes inférieures à 50 mm (2"), car cela endommagerait le câble.

2. Réglage de l'éclairage LED : Allumez les LED. La tête de caméra est équipée d'un système d'éclairage composé de 4 LED. Servez-vous des touches + et - pour allumer et régler l'éclairage LED.

3. Inspection : Introduisez la tête de caméra et son câble dans la zone à inspecter. Ne pas utiliser la tête de caméra ou son câble pour autre chose que l'inspection. Ne pas utiliser la tête de caméra ou son câble pour frayer un passage. Ne pas forcer la tête de caméra et son câble afin de franchir des coudes ou espaces serrés. De telles utilisations pourraient endommager l'appareil et la zone à inspecter.

4. Saisi d'images : En cours d'inspection, appuyez sur cette touche afin d'enregistrer une image dans la mémoire interne. La mémoire interne de la CA-150 est capable de retenir jusqu'à 20 images individuelles. Une fois la mémoire pleine, les images successives remplaceront les images précédentes en commençant par la première.

5. Affichage d'images : Appuyez sur cette touche pour visualiser les plus récentes images enregistrées. Appuyez à nouveau sur cette touche ou sur les touches + ou – pour parcourir l'ensemble des images en mémoire. Appuyez sur la touche de saisi d'images pour revenir à l'écran en cours.

6. Effacement d'images : Pour effacer les images affichées à l'écran, appuyez sur la touche d'affichage pendant 3 secondes. Au besoin, continuez d'appuyer sur la touche d'affichage d'images pour effacer les images suivantes.

7. Rotation d'image : La touche de rotation d'image permet de faire tourner l'image affichée sur 180°.

8. Arrêt : En fin d'inspection, retirez la tête de caméra et son câble délicatement de la zone inspectée. Appuyez sur la touche Marche/Arrêt pendant 1 seconde pour éteindre l'appareil. L'appareil s'éteindra automatiquement après 30 minutes d'in-activité ou lorsque les piles sont excessivement déchargées.

Visualisation

Le câble RCA livré avec la caméra d'inspection micro CA-150 permet son raccordement à un téléviseur ou moniteur afin de visualiser ou enregistrer les images à distance. Ouvrez le cache en caoutchouc qui se trouve sur le flanc de la poignée et introduisez une des fiches du câble RCA dans la prise TV-OUT.

Introduisez l'autre fiche du câble dans la prise vidéo du téléviseur ou moniteur. Le paramétrage du téléviseur ou moniteur peut s'avérer nécessaire pour permettre la visualisation.

Figure 9 – Prise TV-OUT et touche de remise à zéro

Entretien

AVERTISSEMENT

Retirez les piles de l'appareil avant son nettoyage

Nettoyage

• Lavez systématiquement la tête de caméra et le câble après chaque utilisation à l'aide d'un savon ou d'un détergeant doux.
• Essuyez l'optique délicatement avec un chiffon sec et propre. Evitez de frotter trop fort sur l'éclairage LCD.
• Utilisez exclusivement de l'alcool pour nettoyer les connexions de câble.
• Essuyez le moniteur portable à l'aide d'un chiffon sec et propre.

Remise à zéro

Si l'appareil cesse de fonctionner, appuyez sur la touche de remise à zéro (Figure 9). L'appareil risque de reprendre son fonctionnement normal lorsqu'il est redémarré.

Accessoires

AVERTISSEMENT

Afin de limiter les risques de blessure grave, n'utilisez que les accessoires spécifiquement prévus pour la caméra d'inspection micro CA-150, tels que ceux indiqués ci-dessous. Les accessoires prévus pour d'autres types de matériel peuvent s'avérer dangereux s'ils sont utilisés avec la caméra d'inspection micro CA-150.

Accessoires pour caméra d'inspection micro CA-150*

Réf. catalogue Description

31128 Rallonge de câble de 3 pieds

31133 Rallonge de câble de 6 pieds

37103 Tête de caméra ∅ 17 mm avec câble

(*Liste modifiable.)

Stockage

La caméra d'inspection RIDGID micro CA-150 doit être remisée dans un lieu sec et sécurisé, et à une température ambiante située entre -20°C (-4°F) et 60°C (140°F).

Rangez l'instrument dans un endroit sécurisé, hors de la portée des enfants et de tout individu étranger au fonctionnement de la caméra d'inspection micro CA-150.

Afin de parer aux fuites éventuelles, retirez les piles de l'instrument avant son expédition ou stockage prolongé.

Révisions et réparations

AVERTISSEMENT

La sécurité d'emploi de la caméra d'inspection RIDGID micro CA-150 dépend d'un entretien approprié.

Toute révision ou réparation de la caméra d'inspection micro CA-150 doit être confiée à un réparateur RIDGID agréé.

Pour obtenir les coordonnées du réparateur RIDGID le plus proche ou pour toutes questions visant l'entretien et la réparation de l'instrument :

• Consultez votre distributeur RIDGID.
• Consultez le site RIDGID.com pour localiser le représentant RIDGID le plus proche.
• Consultez les services techniques de Ridge Tool par mail adressé à rtctechservic [e-mail], ou, à partir des Etats-Unis et

du Canada, en composant le [phone].

Recyclage de l'instrument

Certains composants de la caméra d'inspection RIDGID micro CA-150 contiennent des matières de valeur susceptibles d'être recyclées. Il se peut que certaines des entreprises de recyclage concernées se trouvent localement. Disposez de ces composants selon la réglementation en vigueur. Pour de plus amples renseignements, consultez votre centre de recyclage local.

A l'attention des pays de la CE : Ne pas jeter les composants électriques à la poubelle !

Selon la norme européenne 2012/ - 19/ CE vi sant les déchets de matériel électrique et électronique et son ap-

plication vis-à-vis de la législation nationale, tout matériel électrique non utilisable doit être collecté à part et recyclé d'une manière éco - logiquement responsable.

Recyclage des piles

Pays de la CE : Les piles défectueuses ou hors d'usage doivent être recyclées selon la norme 2012/19/CEE.

Dépannage

ANOMALIE CAUSE POSSIBLE SOLUTION
L’écran s’allume, mais n’affiche pas d’image.	Connexions de câble desserrées.	Vérifiez les connexions de câble et nettoyer avant remontage.
	Défaillance du corps de tête de caméra.	Remplacer le corps de tête de caméra.
L’éclairage LED de la tête de caméra reste sombre à pleine puis-sance, l’écran oscille entre le noir-et-blanc et la couleur, et l’appareil s’éteint peu après.	Faiblesse des piles.	Remplacer les piles.
L’appareil ne s’allume pas.	Piles mortes.	Remplacer les piles.
	L’appareil a besoin d’être remis à zéro.	Remettre l’appareil à zéro (rubrique Entretien).

Smaltimento batterie 69

Figura 4 - Vano batterie

Smaltimento batterie

Cet instrument est conforme à la Directive du Conseil européen relative à la compatibilité électromagnétique 2004/108/CE sur la base des normes suivantes : EN 61326-1:2006, EN 61326-2-1:2006.

Conformidad CE
