Type de produit	Détecteur de gaz combustibles
Marque	Ridgid
Modèle	Micro CD100
Catégorie	Équipements de mesure
Alimentation	4 piles alcalines AA (LR6)
Poids net	450 g
Sonde	Flexible de 40 cm (16 pouces)
Sensibilité (méthane)	40 ppm en haute sensibilité, 400 ppm en basse sensibilité
Plage de mesure (méthane)	0 à 6400 ppm (haute sensibilité), 0 à 640 ppm (basse sensibilité)
Temps de réponse	< 2 secondes
Alarme visuelle	5 LED rouges indiquant le niveau de concentration
Alarme sonore	85 dB, cliquetis avec modulation de cadence
Alarme vibratoire	Intégrée
Gaz détectés	Méthane, propane, butane, ammoniac, éthylène, éthane, hexane, benzène, isobutane, éthanol, acétaldéhyde, formaldéhyde, toluène, p-xylène, essence, sulfure d'hydrogène
Préchauffage et calibrage	Automatiques, durée max 50 secondes
Arrêt automatique	Après 5 minutes d'inactivité
Capteur remplaçable	Oui, référence 31948
Garantie	Garantie à vie (conditions applicables)
Entretien	Nettoyage avec un chiffon doux humide ; ne pas immerger
Température de stockage	-10°C à 60°C

FOIRE AUX QUESTIONS - Micro CD100 RIDGID

Quels gaz le Ridgid Micro CD100 peut-il détecter ?

L'appareil détecte de nombreux gaz combustibles, notamment le méthane, le propane, le butane, l'ammoniac, l'essence, les solvants, etc. Consultez la liste complète dans la notice.

Comment installer les piles du Micro CD100 ?

Appuyez sur le loquet du couvercle du logement de piles, retirez le couvercle, insérez 4 piles alcalines AA (LR6) en respectant la polarité, puis refermez le couvercle en vous assurant que le loquet s'enclenche.

Que signifie l'allumage simultané des témoins jaune et blanc ?

Cela indique que les piles sont trop faibles pour préchauffer le capteur et doivent être remplacées.

Comment utiliser le détecteur Micro CD100 pour localiser une fuite de gaz ?

Allumez l'appareil dans un endroit sans gaz, attendez le calibrage automatique (environ 50 secondes). Promenez la sonde le long des raccords et canalisations. Plus la concentration est élevée, plus les LED rouges s'allument et les alarmes sonore/vibratoire accélèrent. Suivez la direction de l'augmentation pour trouver la source.

Peut-on remplacer le capteur du Micro CD100 ?

Oui, le capteur est remplaçable (référence 31948). Faites-le remplacer par un centre de service RIDGID agréé.

Comment régler la sensibilité du Micro CD100 ?

Utilisez les touches H (haute sensibilité) et L (basse sensibilité) sur l'appareil. Le témoin jaune indique la haute sensibilité (détection à partir de 40 ppm de méthane), le témoin blanc la basse sensibilité (détection à partir de 400 ppm).

Que faire si tous les témoins LED s'allument en même temps ?

Cela indique une défaillance du capteur ou de son préchauffage. Éteignez l'appareil et faites-le réviser. Le capteur ou l'instrument peuvent nécessiter un remplacement.

Le Micro CD100 s'éteint automatiquement ?

Oui, pour économiser les piles, l'appareil s'éteint automatiquement après 5 minutes d'inactivité.

Comment entretenir le détecteur Ridgid Micro CD100 ?

Nettoyez-le avec un chiffon doux humide (sans produits abrasifs). Ne l'immergez jamais dans l'eau. Retirez les piles si vous ne l'utilisez pas pendant une longue période. Stockez-le dans un endroit sec entre -10°C et 60°C.

Quelle est la garantie du Micro CD100 ?

Les outils RIDGID bénéficient d'une garantie à vie contre les vices de matériaux et de main-d'œuvre. Les dommages dus à une mauvaise utilisation ne sont pas couverts. Contactez un réparateur agréé pour les réparations sous garantie.

MODE D'EMPLOI Micro CD100 RIDGID

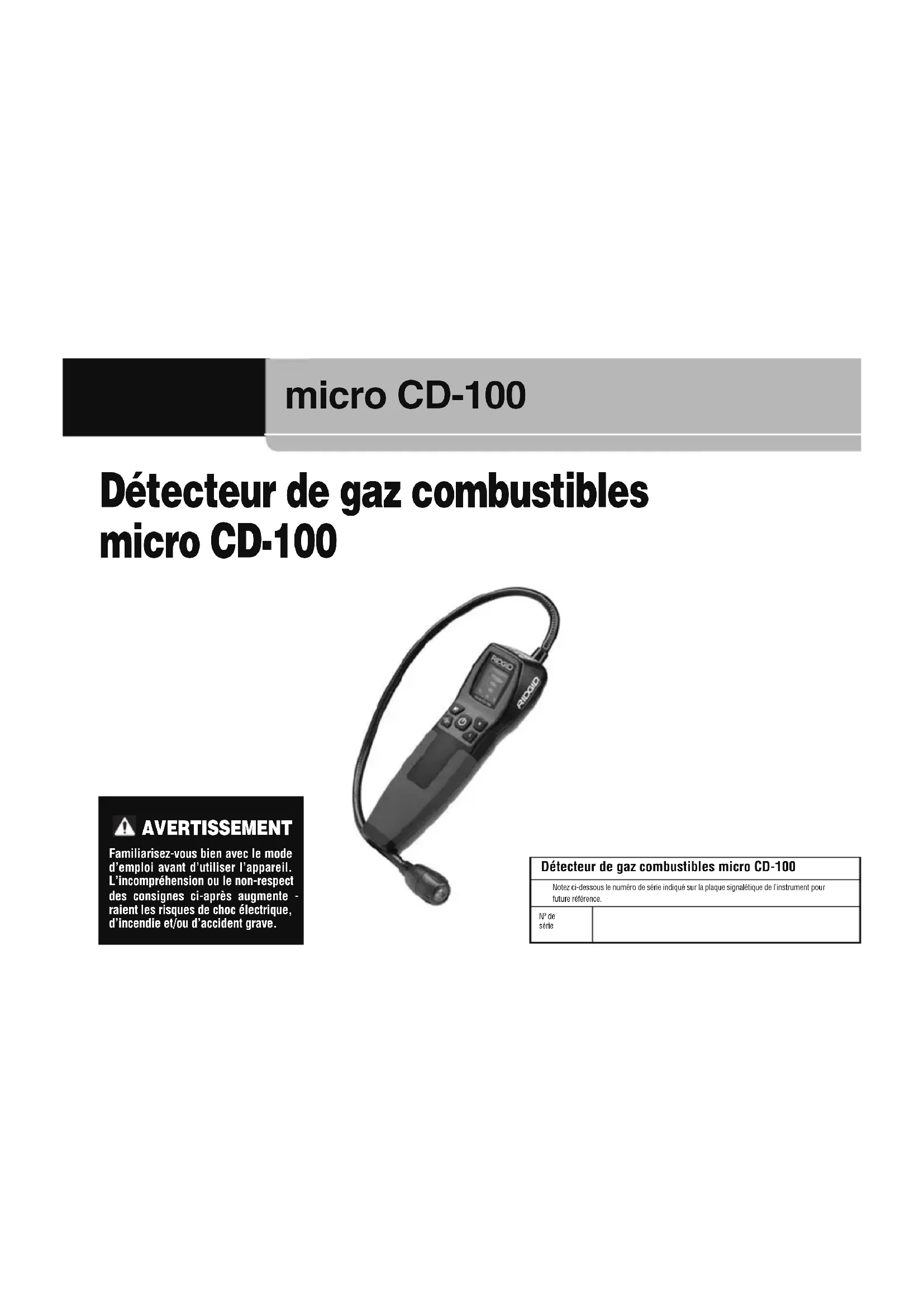

Détecteur de gaz combustibles micro CD-100

Avertissement

Familiarisez-vous bien avec le mode d'emploi avant d'utiliser l'appareil. L'incompréhension ou le non-respect des consignes ci-après augmente les risques de choc électrique, d'incendie et/ou d'accident grave.

Détecteur de gaz combustibles micro CD-100
Notez ci-dessous le numéro de série indiqué sur la plaque signalétique de l'instrument pour future référence.
N° de série

Table des matières

Fiche d'enregistrement du numéro de série de l'instrument....11

Symboles de sécurité....13

Consignes générales de sécurité Sécurité des lieux....13 Sécurité électrique....13 Sécurité individuelle....14 Utilisation et entretien de l'instrument....14 Révisions....14

Consignes de sécurité spécifiques Sécurité du détecteur de gaz combustibles....15

Description, caractéristiques techniques et équipements standards Description....15 Caractéristiques....15 Commandes....17 Affichage LED....18 Équipements standards....18

Installation et remplacement des piles....18 Contrôle préalable....19 Préparation et utilisation....19

Entretien Nettoyage....21 Calibrage et remplacement du capteur....21

Stockage....21 Révisions et réparations....21

Recyclage de l'instrument....22

Recyclage des piles 22

Dépannage....22

Garantie à vie...... page de garde

*Traduit de l'anglais

Symboles de sécurité

Des symboles et mots clés spécifiques, utilisés à la fois dans ce mode d'emploi et sur l'instrument lui-même, servent à signaler d'importants risques de sécurité. Ce qui suit permettra de mieux comprendre la signification de ces mots clés et symboles.

Ce symbole sert à vous avertir des dangers physiques potentiels. Le respect des consignes qui le suivent vous permettra d'éviter les risques de blessures graves ou mortelles.

DANGER Le terme DANGER signifie une situation dangereuse potentielle qui, faute d'être évitée, provoquerait la mort ou de graves blessures corporelles.

Vertissement

Le terme AVERTISSEMENT signifie une situation dangereuse potentielle qui, faute d’être évitée, serait susceptible d’entraîner la mort ou de graves blessures corporelles.

Attention

Le terme ATTENTION signifie une situation dangereuse potentielle qui, faute d’être évitée, serait susceptible d’entraîner des blessures corporelles légères ou modérées.

Le terme NOTA signifie des informations concernant la protection des biens.

Ce symbole indique la nécessité de lire le manuel soigneusement avant d'utiliser le matériel. Le mode d'emploi renferme d'importantes informations concernant la sécurité d'utilisation du matériel.

Avertissement

Familiarisez-vous avec l'ensemble du mode d'emploi. Le non-respect des consignes d'utilisation et de sécurité ci-après augmenterait les risques de choc électrique, d'incendie et/ou de grave blessure corporelle.

Conservez ces instructions !

Au besoin, la Déclaration de conformité n° 890-011-320.10 de la Communauté européenne accompagnera ce manuel.

Sécurité des lieux

- Assurez-vous de la propreté et du bon éclairage des lieux.

Les zones encombrées ou mal éclairées sont une invitation aux accidents.

• N'utilisez pas d'instruments de ce type en présence de matières explosives telles que liquides, gaz ou poussières combustibles. Ce type d'instrument peut produire des étincelles susceptibles d'enflammer les poussières et émanations combustibles.
• Éloignez les enfants et les curieux lors de l'utilisation de ce type d'instrument. Les distractions risquent de vous faire perdre le contrôle de l'appareil.

Sécurité électrique

- Évitez tout contact physique avec les objets reliés à la terre tels que canalisations, radiateurs, cuisinières et réfrigérateurs

Détecteur de gaz combustibles micro CD-100

déteceurs. Tout contact avec la terre augmenterait les risques de choc électrique.

- N'exposez pas l'appareil à la pluie ou aux intempéries. Toute pénétration d'eau à l'intérieur d'un appareil électrique augmenterait les risques de choc électrique.

Sécurité individuelle

• Soyez attentif, faites attention à ce que vous faites et faites preuve de bon sens. N'utilisez pas ce type d'appareil lorsque vous êtes fatigués, sous l'influence de drogues, de l'alcool ou de médicaments. Lors de l'utilisation d'un appareil de ce type, un instant d'inattention risque d'entraîner de graves lésions corporelles.
• Prévoyez les équipements de protection individuelle nécessaires. Portez systématiquement une protection oculaire. Le port d'un masque à poussière, de chaussures de sécurité antidérapantes, d'un casque de chantier ou de protecteurs d'oreilles s'impose lorsque les conditions l'exigent.
• Ne vous mettez pas en porte-à-faux. Maintenez une bonne position de travail et un bon équilibre à tout moment. Cela vous permettra de mieux contrôler l'appareil en cas d'imprévu.

Utilisation et entretien du matériel

• Ne forcez pas l'appareil. Prévoyez un appareil adapté aux travaux envisagés. L'appareil approprié fera le travail plus efficacement et avec un plus grand niveau de sécurité lorsqu'il tourne au régime prévu.
• N'utilisez pas l'appareil si son interrupteur marche/arrêt ne fonctionne pas correctement. Tout appareil qui ne peut pas être contrôlé par son interrupteur est dangereux et doit être réparé.
• Retirez les piles de l'appareil avant de le régler, de changer ses accessoires ou de le ranger. De telles mesures préventives limiteront les risques de blessure.
• Rangez tout appareil non utilisé hors de la portée des enfants et des individus qui n'ont pas été familiarisés avec ce type de matériel ou son mode d'emploi. Les appareils électriques peuvent devenir dangereux s'ils tombent entre les mains d'utilisateurs non initiés.
• Veillez à l'entretien de l'appareil. Examinez-le pour signes de désalignement, de grippage, d'absence ou de bris de ces composants, et de toute autre anomalie qui risquerait de nuire à son bon fonctionnement. Le cas échéant, faire réparer l'appareil avant de l'utiliser. De nombreux accidents sont provoqués par des appareils mal entretenus.
• Servez-vous de l'appareil et de ses accessoires selon les consignes ci-présentes en tenant compte des conditions de travail et des travaux envisagés. L'utilisation de ce matériel à des fins autres que celles prévues pourrait s'avérer dangereuse.
• Utilisez exclusivement les accessoires prévus par le fabricant pour votre type d'appareil particulier. L'utilisation d'accessoires adaptés à d'autres types d'appareil risque de s'avérer dangereuse.
• Assurez la parfaite propreté de l'appareil. Cela permettra de mieux le contrôler.

Révisions

- Confiez les révisions de ce matériel à un réparateur qualifié utilisant exclusivement des pièces de rechange identiques à celles d'origine. Cela assurera la sécurité intrinsèque du matériel.

Avertissement

La section suivante contient d'importantes consignes de sécurité qui s'adressent spécifiquement à ce type d'instrument.

Afin de limiter les risques d'incendie et de choc électrique ou autres blessures graves, lisez le mode d'emploi soigneusement avant d'utiliser le détecteur de gaz combustibles CD100.

Gardez le présent manuel à portée de main de l'utilisateur.

Sécurité du détecteur de gaz combustibles

• Des concentrations élevées de gaz combustibles peuvent provoquer des explosions, des incendies, l'asphyxie et autres dangers susceptibles d'occasionner des blessures graves ou mortelles. Familiarisez-vous avec les caractéristiques du type de gaz en présence et appliquez les précautions appropriées afin d'éviter de tels dangers.
• Ne pas utiliser le détecteur de gaz combustibles micro CD-100 en tant que dispositif de sécurité d'endroits clos ou individuel. Cela risquerait d'entraîner de graves lésions. Le micro CD-100 ne permet pas d'identifier le type exact ou la concentration précise du gaz combustible présent.

En cas de questions concernant ce produit RIDGID :

• Consultez votre distributeur RIDGID®.
• Consultez les sites www. RIDGID. com ou www. RIDGID. eu pour localiser le représentant RDGID le plus proche.
• Consultez les services techniques de RIDGID par mail adressé à [e-mail], ou, à partir des États-Unis et du Canada, en composant le [phone].

Description, caractéristiques techniques et équipements de base

Le détecteur de gaz combustibles RIDGID® micro CD-100 est un détecteur de fuites de gaz qui permet de signaler la présence et localiser la source de nombreux types de gaz, notamment méthane, propane, butane et ammoniac (se reporter à la page 16 pour une liste plus exhaustive). Même de faibles concentrations de gaz combustibles peuvent être détectées en quelques secondes.

Le micro CD-100 fait appel à un capteur interne pour détecter les concentrations de gaz. Ce capteur est chauffé en cours d'opération. Le capteur chauffé réagit au gaz et avertit instantanément l'utilisateur de la présence de gaz combustibles. Le micro CD-100 signale la présence de gaz combustibles par le biais de mécanismes d'avertissement visuels, audio et vibratoires. L'appareil dispose de cinq (5) seuils et de deux plages (haute et basse) de sensibilité. Lorsque l'instrument détecte la présence d'un gaz combustible, il avertit l'utilisateur en faisant clignoter le(s) témoin(s) approprié(s) ou en déclenchant l'alarme audible ou vibratoire correspondante.

Le micro CD-100 est livré avec une sonde flexible de 16 pouces de long.

Caractéristiques techniques

Alarme visuelle....5 LED rouges : niveaux de concentration des gaz, alerte visuelle de sensibilité

Alarme audible (85db).... Cliquetis sonore strident (avec modulation de cadence en fonction de la concentration des gaz)

Alarme vibratoire.... Standard

Sensibilité......40 ppm (méthane)

Détecteur de gaz combustibles micro CD-100

Temps de réponse....< 2 secondes

Plage....0 à 6400 ppm (méthane)

Niveau de sensibilité*

maxi (méthane) : 5 niveaux

40/80/160/320/640 ppm

Niveau de sensibilité*

mini (méthane)....5 niveaux :

Préchauffage et calibrage..... Automatiques

Durée de préchauffage....50 secondes maxi

Touches de fonctionnement.... Cinq : Marche/Arrêt, haute sensibilité, basse sensibilité, alarmes audio, alarmes vibratoires

Piles....4 piles «AA»

Témoin de charge...... LED haute et basse sensibilité

Connexion du capteur...... Fiche

Longévité anticipée du capteur.....5 ans

Sonde...... Flexible de 40 cm

Poids net 450 g

Le niveau de sensibilité peut varier selon le type de gaz en question.

Gaz détectés

Gaz détectés Composés courants susceptibles de retenir ou d’émettre un ou plusieurs de ces gaz
Méthane
Azote Gaz naturel*
Propane
Ethylène Diluants
Ethane
Hexane
Benzène Solvants industriels
Isobutane
Ethanol
Acétaldéhyde Produits de nettoyage à sec
Formaldéhyde
Toluène
P-xylène Essence
Ammoniaque
Sulfure d’hydrogène

* Le gaz naturel est généralement composé principalement de méthane et de plus faibles concentrations de propane et autres gaz.

Avantages principaux

• Flexible à mémoire de 40 cm
• Capteur remplaçable • Détection 3 modes

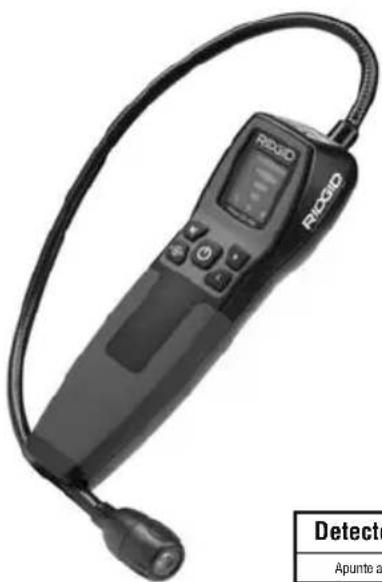

Figure 1 – Détecteur de gaz combustibles RIDGID micro CD-100

Commandes

Figure 2 – Composants du micro CD-100

Ecran d'affichage

Figure 3 – Écran d'affichage du micro CD-100

Équipements standards

- micro CD-100

- Capteur de gaz remplaçable

- Piles (4 x AA)

- Mode d'emploi

Figure 4 – Retrait du couvercle du logement de piles

Installation et remplacement des piles

Le micro CD-100 est livré sans les piles installées. Les piles devront être remplacées dès que les témoins jaune (haute sensibilité) et blanc (basse sensibilité) s'allument simultanément.

Afin d'éviter les risques de fuite d'électrolyte, retirez les piles de l'instrument avant son stockage prolongé ou son transport. Afin de limiter les risques d'explosion, d'incendie et autres accidents graves, ne jamais remplacer les piles en présence de gaz combustibles.

1. Appuyez sur le loquet du couvercle du logement de piles, puis retirez le couvercle (Figure 4). Le cas échéant, retirez les piles existantes.
2. Installez quatre piles alcalines AA type LR6 en respectant la polarité indiquée dans le logement de piles.
3. Réinstallez le couvercle du logement de piles et vérifiez qu'il est bien engagé.
4. Assurez-vous de l'enclenchement du loquet du couvercle (Figure 5).

Figure 5 – Loquet du couvercle de logement de piles

Avertissement

Examinez le micro CD-100 avant chaque utilisation et corrigez toute anomalie éventuelle afin de limiter les risques de blessure et de lectures incorrectes.

1. Nettoyez l'instrument afin d'en faciliter l'inspection.
2. Examinez le micro CD-100 pour signes de composants brisés, usés, manquants, mal alignés ou grippés, ainsi que pour toute autre anomalie qui pourrait nuire au bon fonctionnement et à la sécurité de l'instrument.
3. Assurez-vous de la présence et de la lisibilité des étiquettes d'avertissement (Figure 6).
4. N'utilisez pas le micro CD-100 avant d'avoir corrigé toute anomalie éventuelle.
5. Suivez les consignes de préparation et d'utilisation pour allumer et calibrer le détecteur de gaz. Une fois son calibrage terminé, servez-vous d'une source de gaz combustible tel

qu'un briquet non allumé pour vous assurer que l'instrument détecte bien le gaz. Si le détecteur de gaz ne parvient pas à repérer la présence de gaz, il sera nécessaire de faire réviser l'appareil avant de l'utiliser. Fermez la source de gaz et attendez quelques minutes pour que le capteur se stabilise avant d'utiliser l'instrument.

Figure 6 – Avertissements

Avertissement

Des concentrations élevées de gaz combustibles peuvent provoquer des explosions, des incendies, l'asphyxie et autres dangers susceptibles d'occasionner des blessures graves ou mortelles. Familiarisez-vous avec les caractéristiques du type de gaz en présence et appliquez les précautions appropriées afin d'éviter de tels dangers.

Ne pas utiliser le détecteur de gaz combustibles micro CD-100 en tant que dispositif de sécurité d'endroits clos ou individuel. Cela risquerait d'entraîner de graves lésions. Le micro CD-100

Détecteur de gaz combustibles micro CD-100

ne permet pas d'identifier le type exact ou la concentration précise du gaz combustible présent.

Le détecteur de gaz doit toujours être activé et calibré dans un endroit manifestement exempt de gaz combustibles. La présence de gaz combustibles lors du calibrage du détecteur nuirait à la précision du calibrage et produirait des lectures inférieures aux taux véritables, au point, éventuellement, d'empêcher l'instrument de détecter la présence même de gaz. Préparez et utilisez le détecteur de gaz selon les consignes suivantes afin de limiter les risques d'incendie, d'explosion, de grave blessure corporelle et de lectures erronées.

1. Trouvez une zone de travail appropriée en respectant la section Consignes générales de sécurité.
2. Examinez les travaux envisagés afin de vous assurer que vous disposez du matériel approprié. Reportez-vous à la section Caractéristiques techniques pour, entre autres, de plus amples informations concernant la sensibilité de l'instrument et les types de gaz détectables.
3. Assurez-vous d'avoir correctement examiné l'ensemble du matériel.
4. Tenez-vous dans un endroit manifestement dépourvu de gaz combustibles et allumez le détecteur de gaz en appuyant momentanément sur la touche Marche/Arrêt. Pendant une seconde, le détecteur de gaz se mettra à vibrer et à émettre des bips sonores, puis le premier témoin rouge s'allumera pour indiquer que l'appareil fonctionne. Le détecteur de gaz se mettra ensuite en mode de préchauffage de capteur et de calibrage pendant environ 50 secondes durant lesquelles le témoin rouge du premier niveau clignotera.

Lorsque le calibrage est terminé, tous les témoins de niveau clignoteront pendant une seconde, et si les alarmes sonore et vibratoire ont été activées, la première émettra des bips et la

seconde vibrera. Ensuite, soit le témoin jaune (haute sensibilité) ou le témoin blanc (basse sensibilité) s'allumera. Si les deux témoins de sensibilité s'allument en même temps, c'est signe que les piles ont besoin d'être remplacées. Si tous les témoins de l'écran restent allumés, c'est signe que le capteur ne fonctionne plus et que l'appareil doit être révisé.

Si le détecteur de gaz reste inutilisé pendant plus de 5 minutes, il s'éteindra automatiquement afin de conserver ses piles.

1. Les alarmes sonore et vibratoire retiennent les derniers paramètres opérationnels du détecteur et peuvent être activées ou désactivées à souhait. Appuyez momentanément sur la touche de l'alarme sonore pour l'activer ou la désactiver. Le détecteur de gaz émettra un bip sonore à chaque changement. Appuyez momentanément sur la touche de l'alarme vibratoire pour l'activer ou la désactiver. Le détecteur de gaz vibrera deux fois lorsque l'alarme vibratoire est activée, et une fois lorsqu'elle est éteinte.
2. Pénétrez dans la zone à contrôler. Faites particulièrement attention aux indicateurs de concentration de gaz (Tableau 1). Avec l'augmentation de la concentration du gaz, de plus en plus de témoins de niveau rouges s'allumeront, et la fréquence de répétition des alarmes sonore et vibratoire augmentera de même. Reportez-vous au Tableau 1 pour plus de détails concernant les concentrations de méthane et les données fournies par le détecteur de gaz.

Tableau 1 – Données fournies par le détecteur de gaz en fonction des concentrations de méthane

Basse sensibilité Témoin Témoin Témoins de niveau blanc allumé jaune allumé	Haute sensibilité	eau Alarme sonore					Bips sonores
		L1 L2	L3 L4	L5
< 400 ppm < 40 ppm Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint	ppm Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint
400...800 ppm 40...80 ppm Allumé Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint EteintEteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Etoint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Etein Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Ateint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eteint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Etert Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint Eterint EterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterIntEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterintEsterint	Allumé	Allumé	Allumé	Allumé	Allumé	Allumé	Allumé
800...1600 ppm	80...160 ppm	Allumé	Allumé	Allumé	Allumé	Allumé	Allumé	Allumé
1600...3200 ppm	160...320 ppm	Allumé	Allumé	Allumé	Allumé	Allumé	Allumé	Allumé
3200...6400 ppm	320...640 ppm	Allumé	Allumé	Allumé	Allumé	Allumé	Allumé	Allumé
> 6400 ppm	> 640 ppm	Allumé	Allumé	Allumé	Allumé	Allumé	Allumé	Allumé

Les niveaux de concentration de gaz peuvent varier en fonction du type de gaz détecté.

Lors de sa mise en marche, le détecteur de gaz retrouvera son niveau de sensibilité précédent. En mode Basse sensibilité, la concentration minimale de méthane détectable est de 400 ppm. Pour obtenir une sensibilité plus élevée, appuyez sur la touche H (haute sensibilité). Le passage en mode Haute sensibilité sera alors indiqué par le témoin jaune à la droite de l'écran. Le détecteur de gaz devient dix fois plus sensible lorsqu'il est en mode Haute sensibilité, et la concentration minimale de méthane tombe à 40 ppm. Le niveau de sensibilité peut être changé à tout moment en appuyant sur les touches H (haute sensibilité) ou L (basse sensibilité).

Lors de la localisation de fuites, servez-vous du détecteur de gaz pour trouver d'abord les concentrations de gaz élevées, puis retracez-les jusqu'à la source. Lorsqu'il s'agit d'une conduite de gaz, parcourez le réseau en vous arrêtant à chaque raccord pour contrôler les concentrations de gaz.

1. En fin de contrôle, éteignez le micro CD-100 en appuyant sur la touche Marche/Arrêt.

Nettoyage

Ne jamais immerger le micro CD-100 dans l'eau. Essuyez-le à l'aide d'un chiffon doux humecté. Ne pas utiliser de produits de nettoyage abrasifs. Traitez le télémètre comme s'il s'agissait d'un télescope ou d'un appareil photo.

Calibrage et remplacement du capteur

Le seul calibrage que nécessite le RIDGID micro CD-100 est celui effectué lors de la mise en marche de l'instrument. En cas de défaillance du capteur, celui-ci (référence N°31948) peut être remplacé par tout centre de service RIDGID agréé.

Stockage

Le détecteur de gaz combustibles RIDGID CD-100 doit être remisé dans un lieu sec et sécurisé, et à une température ambiante située entre -10°C (14°F) et 60°C (158°F).

Rangez l'instrument dans un endroit sécurisé, hors de la portée des enfants et de tout individu étranger au fonctionnement des télémètres laser.

Afin de parer aux fuites éventuelles, retirez les piles de l'instrument avant son expédition ou stockage prolongé.

Avertissement

La sécurité d'emploi du détecteur de gaz combustibles RIDGID micro CD-100 dépend d'un entretien approprié.

Toute révision ou réparation du micro CD-100 doit être confiée à un réparateur RIDGID agréé.

Détecteur de gaz combustibles micro CD-100

Pour obtenir les coordonnées du réparateur RIDGID le plus proche ou pour toutes questions visant l'entretien et la réparation de l'instrument :

• Consultez votre distributeur RIDGID.
• Consultez les sites www.RIDGID.com ou www.RIDGID.eu pour localiser le représentant Ridge Tool le plus proche.
• Consultez les services techniques de Ridge Tool par mail adressé à [e-mail], ou, à partir des États-Unis et du Canada, en composant le [phone].

Reportez-vous à la section Dépannage suivante en cas d'anomalie éventuelle.

Recyclage de l'instrument

Certains composants du détecteur de gaz combustibles RIDGID micro CD-100 contiennent des matières de valeur susceptibles d'être recyclées. Il se peut que certaines des entreprises de recyclage concernées se trouvent localement. Disposez de ces com-

composants selon la réglementation en vigueur. Pour de plus amples renseignements, consultez votre centre de recyclage local.

À l'attention des pays de la CE : Ne pas jeter les composants électriques à la poubelle !

Selon la norme européenne 2002/96/EC visant les déchets de matériel électrique et électronique et son application vis-à-vis de la législation nationale, tout matériel

électrique non utilisable doit être collecté à part et recyclé d'une manière écologiquement responsable.

Recyclage des piles

Pays de la CE : Les piles défectueuses ou hors d'usage doivent être recyclées selon la norme 2006/66/EEC.

Dépannage

ANOMALIE CAUSE POSSIBLE SOLUTION
Témoins jaune et blanc (haute et basse sensibilité) allumés en même temps	Piles trop faibles pour préchauffer le capteur.	Remplacer les piles.
Tous les témoins s'allument en même temps.	Défaillance du capteur ou de son dispositif de préchauffage.	Eteindre l'appareil. Le capteur ou l'instrument lui-même sont à remplacer.

Micro cd-100

garantie légale étendue à la durée de vie du produit, voir conditions de garantie

Ce qui est couvert

Les outils RIDGID® sont garantis contre tous vices de matériaux et de main d'œuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l'outil RIDGID. La couverture casse dès lors que le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d'œuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d'expédier le produit complet en port payé à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID ^® agréé. Les clés à pipe et autres outils à main doivent être ramenés au lieu d'achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis réexpédiés gratuitement ; ou si, après trois tentatives de réparation ou de remplacement durant la période de validité de la garantie le produit s'avère toujours défectueux, vous aurez l'option de demander le remboursement intégral de son prix d'achat.

Ce qui n'est pas couvert

Les défaillances dues au mauvais emploi, à l'abus ou à l'usure normale ne sont pas couvertes par cette garantie. RIDGE TOOL ne sera tenue responsable d'aucuns dommages directs ou indirects.

L'influence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l'exclusion des dommages directs ou indirects, il se peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des droits spécifiques qui peuvent être éventuellement complétés par d'autres droits prévus par votre législation locale.

Il n'existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits RIDGID ^®. Aucun employé, agent, distributeur ou tiers n'est autorisé à modifier cette garantie ou à offrir une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.
