Tuotetyyppi	Kaukosäädettävä infrapunalämpömittari
Merkki	RIDGID
Malli	Micro IR-200
Kategoria	Mittalaitteet
Lämpötila-alue	-50 °C - 1200 °C (-58 °F - 2192 °F)
Tarkkuus	±1 % tai ±1,0 °C (20 °C - 800 °C)
Etäisyys-/mittapistesuhde	30:1
Näyttötarkkuus	0,1 °C
Vasteaika	150 ms
Spektrivaste	8–14 µm
Säädettävä emissiivisyys	0,10–1,00
Tähtäyslaser	Kaksoislaser, luokka 2, teho <1 mW, aallonpituus 630-670 nm
Näyttö	Taustavalaistu LCD
Virtalähde	1 paristo 9V (tyyppi NEDA 1604a, IEC 6LR61)
Paino	300 g (0,6 lb)
Suojausluokka	IP54
Käyttölämpötila	0 °C - 50 °C
Säilytyslämpötila	-10 °C - 60 °C
Päätoiminnot	Kosketukseton mittaus, jatkuva skannaus, korkean ja matalan lämpötilan hälytykset, maksimilämpötilan muisti, yksikön valinta °C/°F
Huolto ja puhdistus	Pyyhi kostealla pehmeällä liinalla; älä upota veteen
Turvallisuus	Älä katso lasersäteeseen; laser luokka 2
Varaosat ja korjattavuus	Anna valtuutetun RIDGID-huoltoliikkeen tehtäväksi
Yleistä tietoa	Elinikäinen takuu (ehdot)

Usein kysytyt kysymykset - Micro IR200 RIDGID

Kuinka vaihtaa infrapunalämpömittarin paristo?

Vaihda paristo painamalla paristotelineen kielekkeitä ja irrottamalla se lämpömittarista. Asenna 9V alkaliparisto (tyyppi 6LR61) napaisuusmerkkien mukaisesti. Työnnä paristoteline takaisin painamalla kielekkeitä, kunnes se lukittuu paikalleen.

Kuinka säätää korkeaa lämpötilahälytystä?

Paina liipaisinta lyhyesti, paina sitten Menu-painiketta, kunnes korkean lämpötilan hälytyskuvake vilkkuu. Käytä ylös/alas-nuolia hälytyksen kytkemiseen päälle tai pois päältä. Paina Menu uudelleen asettaaksesi rajalämpötilan nuolilla. Paina liipaisinta tallentaaksesi.

Mikä on emissiivisyys ja miten sitä säädetään?

Emissiivisyys on pinnan kyky lähettää infrapunaenergiaa, arvolla 0–1. Säätääksesi sitä, paina liipaisinta, sitten Menu-painiketta, kunnes emissiivisyysarvo vilkkuu. Käytä ylös/alas-nuolia säätääksesi arvoa 0,10–1,00. Paina liipaisinta tallentaaksesi.

Kuinka kytkeä tähtäyslaser päälle tai pois?

Pidä liipaisinta painettuna, paina sitten Laser-painiketta kytkeäksesi laserin päälle tai pois. Lasersymboli syttyy, kun se on päällä. Älä koskaan katso suoraan lasersäteeseen.

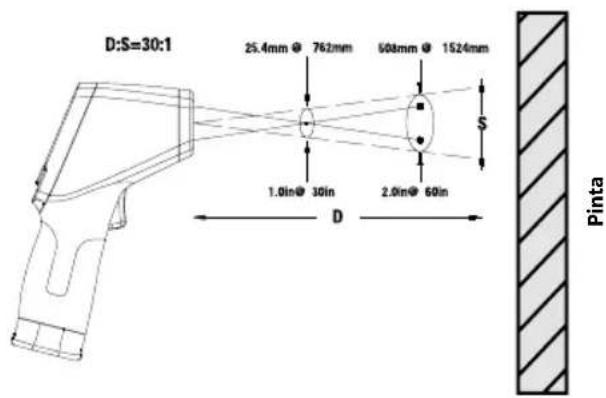

Mitä etäisyys/mittapistesuhde 30:1 tarkoittaa?

Suhde 30:1 tarkoittaa, että mittausalueen (mittapisteen) halkaisija on noin 1/30 laitteen ja kohteen välisestä etäisyydestä. Esimerkiksi 30 cm etäisyydellä mittausalueen halkaisija on noin 1 cm. Tarkan mittauksen varmistamiseksi kohteen on oltava vähintään kaksi kertaa tätä aluetta suurempi.

Kuinka puhdistaa infrapunalämpömittari?

Puhdista laite kevyesti kostutetulla pehmeällä liinalla. Älä käytä hankaavia aineita äläkä koskaan upota laitetta veteen. Käsittele sitä optisena instrumenttina.

Mitä SCAN ja HOLD -kuvakkeet näytöllä tarkoittavat?

Kuvake SCAN ilmestyy, kun liipaisinta painetaan ja laite suorittaa jatkuvia mittauksia. Kuvake HOLD ilmestyy, kun liipaisin vapautetaan ja viimeinen mittaus näytetään. Laite sammuu automaattisesti 7 sekunnin kuluttua HOLD-tilassa.

Kuinka vaihtaa lämpötilan näyttöyksikköä (°C/°F)?

Paina liipaisinta lyhyesti, paina sitten Menu-painiketta, kunnes lämpötilayksikkö vilkkuu. Käytä ylös/alas-nuolia valitaksesi °C tai °F. Paina liipaisinta vahvistaaksesi.

Mitä takuu kattaa?

RIDGID Micro IR-200 infrapunalämpömittarilla on elinikäinen takuu. Katso yksityiskohtaiset ehdot käyttöohjeesta tai ota yhteyttä valtuutettuun RIDGID-huoltoliikkeeseen.

Kuinka säilyttää laitetta pitkäaikaisesti?

Säilytä laite kuivassa ja turvallisessa paikassa, lämpötilassa -10 °C - 60 °C. Poista paristo ennen pitkäaikaista säilytystä elektrolyyttivuotojen estämiseksi. Pidä poissa lasten ulottuvilta.

KÄYTTÖOHJE Micro IR200 RIDGID

Kosketukseton infrapunalämpömittari

RIDGID 3.17 3.17 RIDGID RISOP-IR-200

VAROITUS

Lue tämä käyttäjän käsikirja huo- lellisesti ennen tämän työkalun käyttöä. Jos tämän käyttöohjeen sisältö ymmärretään väärin tai sitä ei noudateta, seurauksena voi olla sähköisku, tulipalo ja/tai vakava loukkaantuminen.

micro IR-200 Kosketukseton infrapunalämpömittari

Merkitse sarjanumero alla olevaan tilaan ja säilytä tyyppikilvessä näkyvä tuotteen sarjanumero.

Sarja-nro

micro IR-200 Kosketukseton infrapunalämpömittari

Sisällysluettelo

Tallennuslomake koneen sarjanumerolle....139

Turvallisuussymbolit....141

Yleisiä turvallisuusohjeita 142

Työalueen turvallisuus....142

Sähköturvallisuus....142

Henkilökohtainen turvallisuus 142

Laitteen käyttö ja huolto 142

Huolto....143

Erityisiä turvallisuustietoja....143

Infrapunalämpömittarin turvallisuus....143

Kuvaus, tekniset tiedot ja vakiolaitteet....143

Kuvaus....143

Tekniset tiedot....144

Osat 145

LCD-näytön kuvakkeet....145

Vakiovarusteet....145

Laserluokitus 146

FCC-lausunto 146

Sähkömagneettinen yhteensopivuus (EMC) 146

Paristojen vaihto/Asennus....146

Käyttöä edeltävä tarkastus 147

Valmistelut ja käyttö 148

Valmistelut 148

Käyttö 149

Laitteen kytkeminen päälle ja pois (Mittausten tekeminen)......149

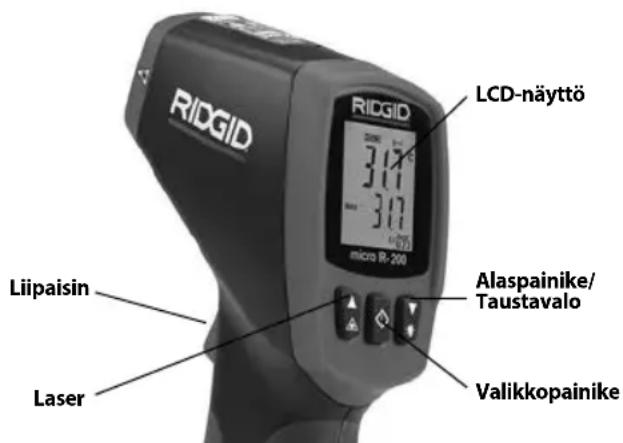

micro IR-200 Säätimet....149

Jatkuvan mittauksen (Skannauksen) tila....150

Laserin kytkeminen päälle/pois....150

Taustavalo....150

Valikkopainikkeen käyttö 150

Yläraja-hälytys 150

Alaraja-hälytys 150

Lämpötilan näyttöyksiköt - °C/°F 150

Emissiivisyyys....151

Puhdistus....151

Säilytys....151

Huolto ja korjaus....151

Hävittäminen....151

Pariston hävittäminen....151

EY-vaatimustenmukaisuusvakuutus......Takakannen sisäpuoli

Elinikäinen takuu....Takakansi

* Alkuperäisten ohjeiden käännös

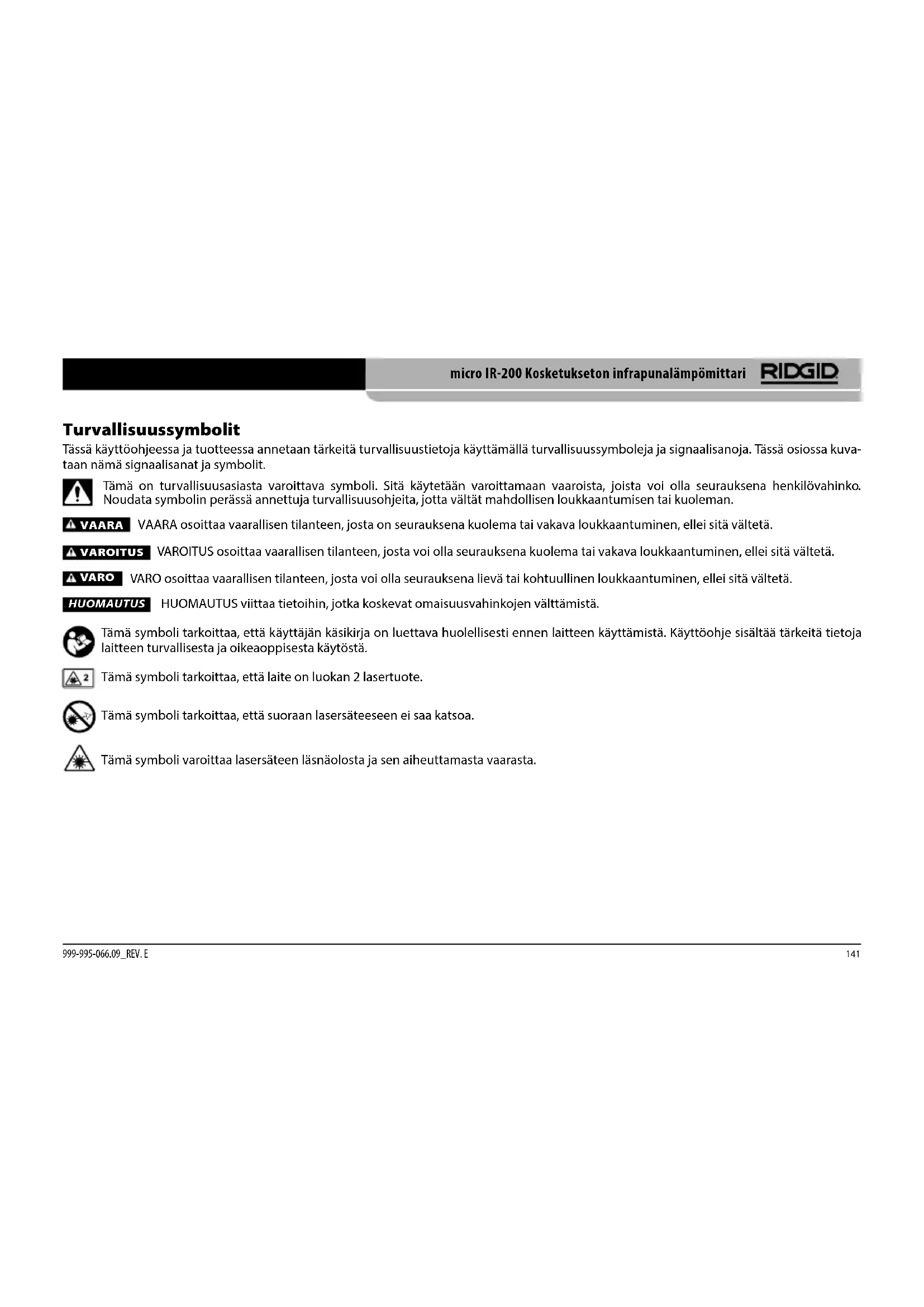

Turvallisuussymbolit

Tässä käyttöohjeessa ja tuotteessa annetaan tärkeitä turvallisuustietoja käyttämällä turvallisuussymboleja ja signaalisanoja. Tässä osiossa kuvataan nämä signaalisanat ja symbolit.

Tämä on turvallisuusasiasta varoittava symboli. Sitä käytetään varoittamaan vaaroista, joista voi olla seurauksena henkilövahinko. Noudata symbolin perässä annettuja turvallisuusohjeita, jotta vältät mahdollisen loukkaantumisen tai kuoleman.

VAARA

VAARA osoittaa vaarallisen tilanteen, josta on seurauksena kuolema tai vakava loukkaantuminen, ellei sitä vältetä.

VAROITUS

VAROITUS osoittaa vaarallisen tilanteen, josta voi olla seurauksena kuolema tai vakava loukkaantuminen, ellei sitä vältetä.

VARO

VARO osoittaa vaarallisen tilanteen, josta voi olla seurauksena lievä tai kohtuullinen loukkaantuminen, ellei sitä vältetä.

HUOMAUTUS

HUOMAUTUS viittaa tietoihin, jotka koskevat omaisuusvahinkojen välttämistä.

Tämä symboli tarkoittaa, että käyttäjän käsikirja on luettava huolellisesti ennen laitteen käyttämistä. Käyttöohje sisältää tärkeitä tietoja laitteen turvallisesta ja oikeaoppisesta käytöstä.

Tämä symboli tarkoittaa, että laite on luokan 2 lasertuote.

Tämä symboli tarkoittaa, että suoraan lasersäteeseen ei saa katsoa.

Tämä symboli varoittaa lasersäteen läsnäolosta ja sen aiheuttamasta vaarasta.

Yleisiä turvallisuusohjeita

VAROITUS

Lue kaikki varoitukset ja ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

SÄILYTÄ NÄMÄ OHJEET!

EY-vaatimustenmukaisuusvakuutus (890-011-320.10) toimitetaan pyy-dettäessä käyttöohjeen mukana erillisenä vihkosena.

Työalueen turvallisuus

• Pidä työalue siistinä ja hyvin valaistuna. Epäsiisti tai pimeä työalue altistaa onnettomuuksille.
• Älä käytä laitetta räjähdysvaarallisissa tiloissa, kuten tiloissa, joissa on syttyviä nesteitä, kaasuja tai pölyä. Laitteesta voi syntä kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
• Älä käytä laitetta lasten tai sivullisten läheisyydessä. Häiriötekijät saattavat johtaa hallinnan menettämiseen.

Sähköturvallisuus

• Vältä kehokosketusta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos käyttäjän keho on maadoitettu.
• Älä altista laitetta sateelle tai märille olosuhteille. Veden pääsy laitteen sisälle lisää sähköiskun vaaraa.

Henkilökohtainen turvallisuus

- Ole valppaana, keskity tehtävääsi ja käytä tervettä järkeä laitteen käytön aikana. Älä käytä laitetta väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkellinen tarkkaavaisuuden herpaantuminen laitetta käytettäessä saattaa johtaa vakavaan loukkaantumiseen.

• Käytä henkilösuojaimia. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomilla pohjilla varustettujen turvakenkien, suojakypärän ja kuulonsuojaimien käyttö vähentää loukkaantumisvaaraa.
• Älä kurottele. Pidä jalkasi tukevalla alustalla ja pidä tasapainosi. Näin voit parantaa sähkötyökalun hallintaa yllättävissä tilanteissa.

Laitteen käyttö ja huolto

• Älä pakota laitetta. Käytä käyttökohteeseen soveltuvaa laitetta. Laite toimii tehokkaammin ja turvallisemmin, jos käytät sitä sopivalla pyörimisnopeudella.
• Älä käytä laitetta, jos sitä ei voida käynnistää ja pysäyttää katkaisimella. Jos sähkötyökalua ei voi hallita kytkimellä, se on vaarallinen. Tällöin se on korjattava.
• Poista paristot laitteesta ennen säätöjen tekemistä, lisävarusteiden vaihtamista tai varastointia. Nämä turvatoimet vähentävät loukkaantumisvaaraa.
• Kun laitetta ei käytetä, säilytä sitä lasten ulottumattomissa äläkä salli laitetta tai näitä ohjeita tuntemattomien henkilöiden käyttää laitetta. Laite voi olla vaarallinen tottumattomien käyttäjien käsissä.
• Huolla laitetta. Tarkista kulmavirheet ja liikkuvien osien kiinnitys, puu ttuvat osat, osien eheys ja muut laitteen käyttöön vaikuttavat a siat. Vaurioitunut laite on korjattava ennen käyttöä. Monet onnetto muudet johtuvat huonosti huolletuista laitteista.
• Käytä laitetta ja lisävarusteita näiden ohjeiden mukaisesti ja o ta huomioon työolosuhteet ja suoritettava työ. Laitteenkäyttö muuhun kuin sille aiottuun tarkoitukseen saattaa johtaa vaa ra ti lanteeseen.
• Käytä vain lisävarusteita, joita valmistaja suosittelee käytettäviksi laitteen kanssa. Tietylle laitteelle sopivat lisävarusteet saattavat olla vaarallisia, jos niitä käytetään jossain muussa laitteessa.
• Pidä kahvat kuivina ja puhtaina. Pyyhi pois öljy ja rasva. Näin laitteen hallittavuus paranee.

Huolto

- Anna pätevän korjaajan huoltaa laite käyttäen ainoastaan identtisiävaraosia. Tämävarmistaasähkötyökalunturvallisuuden.

Erityisiä turvallisuustietoja

VAROITUS

Tämä kohta sisältää nimenomaan tähän työkaluun liittyviä tärkeitä turvallisuusohjeita.

Lue nämä ohjeet huolellisesti ennen kosketuksettoman RIDGID® micro IR-200 -infrapunalämpömittarin käyttöä tulipalo-, räjähdys- ja vakavien henkilövahinkojen vaaran pienentämiseksi.

SÄILYTÄ NÄMÄ OHJEET!

Säilytä tämä käsikirja työkalun yhteydessä, jotta se on käyttäjän käytettävissä.

Infrapunalämpömittarin turvallisuus

• Älä katso suoraan lasersäteeseen. Lasersäteeseen katsominen voi olla vaarallista silmille. Älä katso lasersäteeseen optisilla apuvälineillä (kuten kiikarilla tai teleskoopilla).
• Älä suuntaa lasersädettä ihmisiä kohti. Varmista, että lasersäde suunnataan silmien tason ylä- tai alapuolelle. Lasersäteet voivat olla vaarallisia silmille.
• Älä käytä tätä laitetta millään tavalla henkilökohtaisiin tutkimuksiin tai lääketieteellisiin tarkoituksiin. Tämä ei ole lääketieteellinen laite. Tämä voi aiheuttaa henkilövahingon.
• Ryhdy tarvittaviin varotoimenpiteisiin sähköisten, liikkuvien tai kuumien osien läheisyydessä työskenneltäessä. Lähikosketus voi aiheuttaa sähköiskun, kiinni tarttumisen, palovammoja tai muita vakavia vammoja. Suojavarusteiden käyttö voi olla tarpeen.

⚠️ VARO Muiden kuin tässä määriteltyjen säätimien tai säätöjen käyttö tai toimenpiteiden suorittaminen voi johtaa vaaralliseen säteilyaltistukseen.

Jos sinulla on kysyttävää tästä RIDGID®-tuotteesta:

• Ota yhteys paikalliseen RIDGID-jälleenmyyjään.
• Lähimmän RIDGID-edustajan löydät osoitteesta RIDGID.com.
• Ota yhteys Ridge Toolin tekniseen huolto-osastoon osoitteessa [e-mail] tai soittamalla Yhdysvalloissa ja Kanadassa numeroon [phone].

Kuvaus, tekniset tiedot ja vakiolaitteet

Kuvaus

Kosketukseton RIDGID ^® micro IR-200-infrapunalämpömittari mahdol listaa helpot, nopeat ja tarkat pintalämpötilalukemat yhdellä painik keen painalluksella. Painat vain liipaisinta ja suuntaat ultraterä vät luokan II lasersäteet mitattavalle pinnalle. micro IR-200 näyt tää läm pötilan mittaustuloksen välittömästi selkeässä, helppolukuisessa ja taustavalaistussa LCD-näytössä. Monien muiden käyttökohteiden li säksi ammattilaiset voivat käyttää tätä kestävää ja kompaktia mitta laitetta lämmitys- ja ilmanvaihto-ongelmien diagnooseihin, sähkömoot torien ja -järjestelmien ennakoivaan valvontaan, höyrylouk kujen vianetsintään sekä sulakkeiden ja katkaisimien yli kuumenemisen nopeaan kosketuksettomaan tarkastukseen.

micro IR-200 käyttää optiikkaa säteilevän, heijastuvan ja lähetettävän e ner gian tunnistamiseen keräämällä ja tarkentamalla sen ilmaisimeen. Laitteen elektroniikka muuntaa tiedot lämpötilalukemaksi, joka näytetään näytöllä. Suuntauksen apuna käytetään lasereita.

Tekniset tiedot

Lämpötila-alue....-58°F to 2192°F (-50°C - 1200°C)

Etäisyyden suhde mittauspisteeseen..... 30:1

Mittaustarkkuus....-58°F \~68°F (50°C \~20°C):

±4,5°F (2,5°C)

68°F \~1472°F (20°C \~800°C)

±1,0% tai ±1,8°F (1,0°C)

Toistettavuus....-58°F \~68°F (50°C \~20°C):

±2,3°F (1,3°C)

68°F \~1472°F (20°C \~800°C)

±0,5% tai ±0,9°F (0,5°C)

Reaktioaika.... 150 ms

Spektrivaste.... 8\~14 um

Emissiivisyys.... Säädettävä, 0,10 - 1,00

Alueen ylityksen ilmaisu....LCD näyttää "----"

Diodilaser....Lähtöteho <1mW, aallonpituus

630\~670 nm, luokan 2 lasertuote

Lämpötilanäyttö...... Nykyinen lämpötila,

Maksimilämpötila

Mittayksiköt....Fahrenheit, Celsius

Käyttölämpötila.... 32°F to 122°F (0°C - 50°C)

Säilytyslämpötila.... 14°F to 140°F (-10°C - 60°C)

Näytön tarkkuus....0,1°F (0,1°C)

Suhteellinen kosteus.... 10%\~90% RH käyttö,

<80% RH säilytys

Paristot....9V-paristo (1), NEDA 1604A

tai IEC 6LR61, tai vastaava

IP-luokitus.... IP54

Paino....0,6 lbs (0,3 kg)

Ominaisuudet

- Nopea ilmaisutoiminto

• Luokan II lasertähtäys

• Automaattinen mittausarvon pito

• Maksimilämpötilanäytöt

• Tarkat kosketuksettomat mittaukset

- Automaattinen asteikon valinta ja näytön tarkkuus 0,1°F (0,1°C)

• Taustavalaistu LCD-näyttö

• Liipaisimen lukitus

- Ylä- ja alarajahälytysten asetus

- Säädettävä emissiivisyys

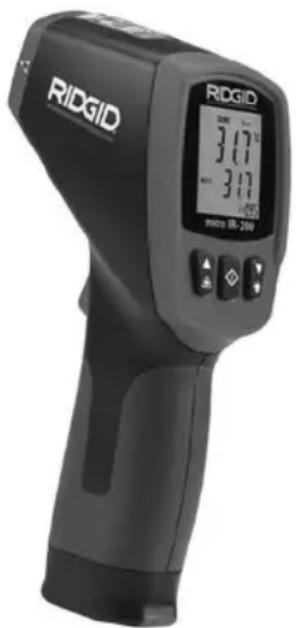

Kuva 1 – micro IR-200 Kosketukseton infrapunalämpömittari

Osat LCD-näytön kuvakkeet

RIGID LCD-näyttö Alaspainike/ Taustavalo Valikkopainike Ylöspainike/- Laserin aktivoint Liipaisin Kahva Paristokotelo

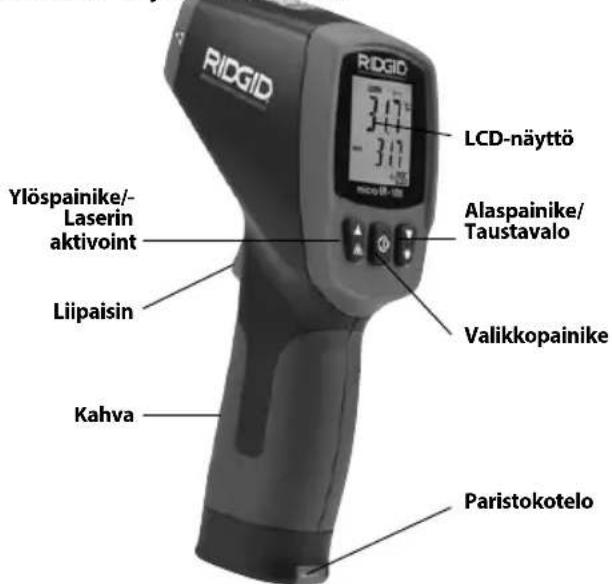

Kuva 2 - micro IR-200:n osat

Infrapuna- anturi RIGID Laser Laser Liipaisin

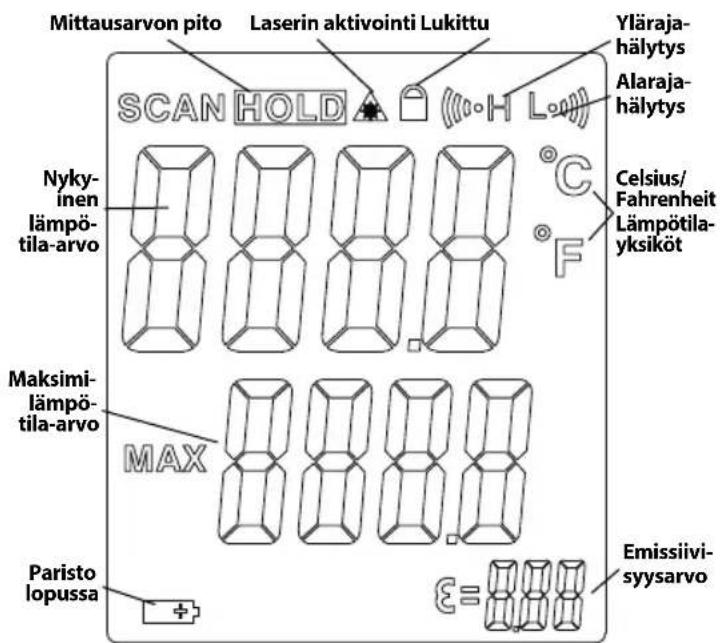

Mittausarvon pito Laserin aktivointi Lukittu Yläraja- hälytys Alaraja- hälytys SCAN HOLD Nyky- inen lämpö- tila-arvo Celsius/ Fahrenheit Lämpötila- yksiköt Maksimi- lämpö- tila-arvo MAX Paristo lopussa Emissivi- syssarvo

Kuva 3 – micro IR-200: N näyttökuvakkeet

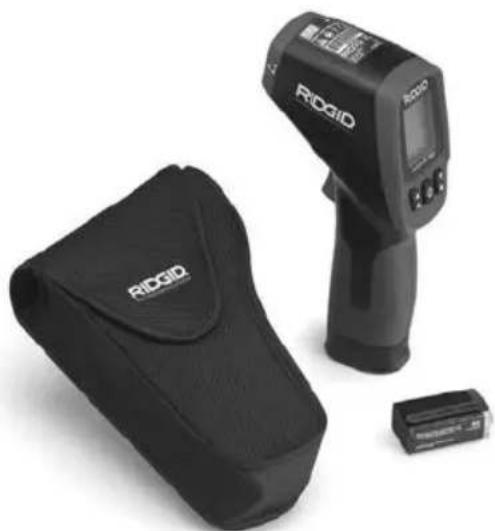

Vakiovarusteet

• micro IR-200

• Kantolaukku

• Paristo 1 x 9V

• Käyttäjän käsikirja

micro IR-200 Kosketukseton infrapunalämpömittari

HUOMAUTUS Tätä laitetta käytetään lämpötilojen mittaamiseen. Lait teen vääärä tai epäasianmukainen käyttö voi johtaa vääriin tai e pä tarkkoihin mittaustuloksiin. Käyttäjä vastaa oikeiden ja o lo suhtei den mukaisten mittausmenetelmien valinnasta.

Laserluokitus

RIDGID micro IR-200 tuottaa näkyvän lasersäteen, joka lähtee laitteen etuosasta.

Laite on luokan 2 laserlaite seuraavan standardin mukaisesti: IEC 60825-1:2007

FCC-lausunto

Tämä laite on testattu ja todettu B-luokan digitaalisille laitteille asetettujen rajoitusten mukaiseksi FCC:n sääntöjen osan 15 vaatimusten mukaisesti. Näillä rajoituksilla pyritään takaamaan kohtuu-llinen suoja haitallisilta häiriöiltä asuinympäristöön tehdyissä asennuksissa.

Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa hai tallisia häiriöitä radioviestinnälle.

On kuitenkin mahdotonta taata, ettei häiriöitä esiintyisi tietyssä kokoonpanossa.

Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiolähetys ten vastaanotolle, mikä voidaan todeta kytkemällä laite pois pääl tä ja takaisin päälle, käyttäjää kehotetaan yrittämään häiriön kor jaamista yhdellä tai useammalla seuraavista keinoista:

• Suuntaa vastaanottoantenni uudelleen tai siirrä sitä.
• Siirrä laite ja vastaanotin kauemmas toisistaan.
• Pyydä apua jälleenmyyjältä tai kokeneelta radio-/TV-asentajalta.

Sähkömagneettinen yhteensopivuus (EMC)

Sähkömagneettinen yhteensopivuus tarkoittaa tuotteen kykyä toimia tasaisesti ympäristössä, jossa esiintyy sähkömagneettista säteilyä ja sähköstaattisia purkauksia, sekä aiheuttamatta sähkömagneettista häiriötä muille laitteille.

HUOMAUTUS RIDGID micro IR-200 on kaikkien sovellettavien EMC-stan dardien mukainen. Mahdollisuutta sen aiheuttamasta häiriöstä muil le laitteille ei kuitenkaan voida sulkea pois.

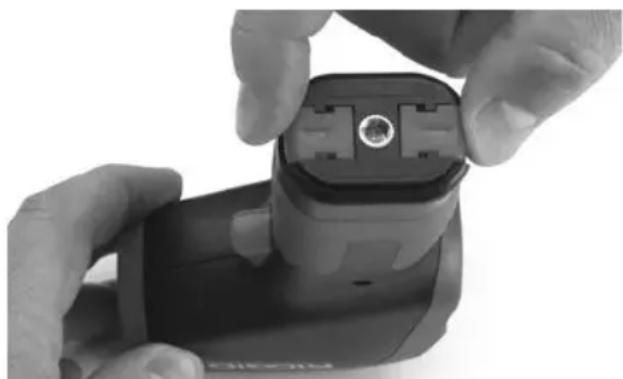

Kuva 4 – Paristokotelon irrotus

Paristojen vaihto/Asennus

micro IR-200 -laite toimitetaan ilman asennettua paristoa. Jos paristoilmaisin (Kuva 3) näytetään □, paristo on vaihdettava. Poista paristo ennen laitteen pitkäaikaista varastointia pariston vuotamisen estämiseksi.

micro IR-200 Kosketukseton infrapunalämpömittari

RIDGID

1. Purista paristokiinnikkeitä ja irrota paristokotelo lämpömittarista (Kuva 4). Irrota paristo tarvittaessa.
2. Asenna 9V-alkaliparisto (6LR61) oikeinpäin paristokotelossa olevien napaisuusmerkintöjen mukaisesti.

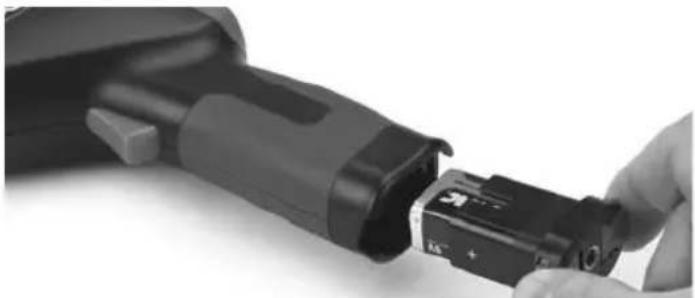

Kuva 5 – Paristonpidin ja napaisuusmerkintä

1. Purista kiinnikkeitä ja työnnä tiukasti paikalleen lämpömittariin. Pidin saattaa mennä vain puoliväliin. Älä paina väkisin. Varmista, että se on kunnolla kiinni.

Käyttöä edeltävä tarkastus

VAROITUS

Tarkasta infrapunalämpömittari ennen jokaista käyttökertaa ja korjaa mahdolliset ongelmat henkilövahinkojen ja mittausvirheiden välttämiseksi.

Älä katso suoraan lasersäteeseen. Lasersäteeseen katsominen voi olla vaarallista silmille.

1. Puhdista laite öljystä, rasvasta ja liasta. Tämä helpottaa tarkastusta.
2. Tarkasta, ettei micro IR-200:ssa ole rikkoutuneita, kuluneita, puuttuvia, väärin kohdistettuja tai juuttuneita osia tai muita vikoja, jotka estävät sen normaalin, turvallisen käytön.
3. Tarkasta, että varoitustarrat ovat paikallaan, lujasti kiinni ja luetta-vassa kunnossa (Kuva 6).
4. Jos tarkastuksessa havaitaan ongelmia, älä käytä infrapunalämpömittaria, ennen kuin se on asianmukaisesti huollettu.
5. Kytke infrapunalämpömittari päälle ja suorita mittaus käyttöohjeiden mukaan. Vahvista mittaustulos toisella mittalaitteella (esim. kosketuslämpömittarilla). Jos mittaustulokset eivät vastaa toisiaan riittävän tarkasti, älä käytä infrapunalämpömittaria, ennen kuin se on huollettu asianmukaisesti.

Kuva 6 – Varoitustarrat

CAUTION RED GID Ridge Tool Company Elvita, OR USA Made in China 92087509021902 MICRO IR-200 1.0% 3.0% 4.0% www.ridgizda.com

Valmistelut ja käyttö

VAROITUS

Älä katso suoraan lasersäteeseen. Lasersäteeseen katsominen voi ol la vaarallista silmille. Älä katso lasersäteeseen optisilla apu välineil lä (kuten kiikarilla tai teleskoopilla).

Älä suuntaa lasersädettä ihmisiä kohti. Varmista, että lasersäde suun nataan silmien tason ylä- tai alapuolelle. Lasersäteet voivat ol- la vaarallisia silmille.

Ryhdy tarvittaviin varotoimenpiteisiin sähköisten, liikkuvien tai kuu mien osien läheisyydessä työskenneltäessä. Lähikosketus voi ai heuttaa sähköiskun, kiinni tarttumisen, palovammoja tai muita va kavia vammoja. Suojavarusteiden käyttö voi olla tarpeen.

Ota infrapunalämpömittari käyttöön ja käytä sitä näiden ohjei den mukaisesti loukkaantumisvaaran ja mittausvirheiden vält tä mi seksi.

Valmistelut

1. Tarkasta työskentelyalueen asianmukaisuus Yleinen turvallisuus -osan oh jeiden mukaan.
2. Tarkista mittauskohde ja varmista, että käytössä on tarkoitusta vastaava laitteisto. Katso toiminta-aluetta ja tarkkuutta koskevat sekä muut tiedot Tekniset tiedot-osasta.

Useat tekijät voivat vaikuttaa micro IR-200:n tarkkuuteen. Näitä o vat:

Mittauskenttä – micro IR-200 käyttää kahta lasersädettä pisteiden projisoimiseksi mitattavan alueen kummallekin puolelle. Nämä pisteet ilmaisevat suunnilleen alueen ("mittauspisteen") halkaisijan,

josta lämpötila mitataan. Kun micro IR-200 siirretään kauemmaksi (D) pinnasta, kyseinen alue ja mittapisteen koko (S) suurenevat. Alue on noin ½₀ kertaa etäisyys pintaan. (Katso Kuva 7.)

Kuva 7 – Mittauskenttä

Mittauspisteen on aina oltava pintaa pienempi. Mitä pienempi pinta, sitä lähempänä pintaa micro IR-200:n on oltava. Paras mittaustarkkuus saavutetaan, kun pinta on kaksi kertaa mittauspistettä suurempi.

Emissiivisyys – Emissiivisyys on termi, jolla kuvataan materiaalien lähettämän energiansäteilyn määrää ja jonka arvo vaihtelee välillä 0 – 1. micro IR-200 mahdollistaa emissiivisyysarvon säätämisen välillä 0,10 – 1,00 lämpötilojen laskentaa varten Jos pinnan emissiivisyysominaisuutta ei tiedetä, emissiivisyysarvo 0,95 voi olla sopiva monissa kohteissa, esim. maalatuilla pinnoilla. Yleisimpien materiaalien emissiivisyysarvot on ilmoitettu Kuvassa 8.

Materiaali Emissiivisyys Materiaali Emissiivisyys
Alumiini, kiillotettu 0,05 Maali 0,95Asfaltti 0,88 Paperi, valkoinen 0,90Tiili 0,90 Rappaus, karkea 0,89Betoni, karkea 0,91 KumiKupari, kiillotettu 0,04 Teräs, galvanoitu Lasi Kalkkikivi Marmori, kiillotettu	0,28	0,93
	0,95 Teräs, hapetettu 0,88
	0,92 Vesi 0,96
	0,90

Kuva 8 – Yleisimpien materiaalien emissiivisyysarvot

Lämpötila – Kun micro IR-200 kompensoi ympäristön lämpötilan aiheuttamia vaihteluja, voivat ympäristön ja mitatun lämpötilan suuret vaihtelut heikentää mittauksen tarkkuutta. Jos ympäristön lämpötilavaihtelut ovat huomattavia (yli 17 °C /30 °F), anna micro IR-200:n tasaantua 15 minuutin ajan parhaan tarkkuuden saavuttamiseksi.

Esteet – Höyry, pöly, savu ja muut esteet, kuten lasi ja muovi micro IR-200:n ja mitattavan pinnan välillä voivat heikentää tarkkuutta. Ne haittaavat laitteen optiikkaa tai antavat virheellisiä lukemia (pinnan sijasta mitataan lasin lämpötila). Älä käytä laitetta, jos mittaukselle on esteitä.

1. Varmista, että kaikki laitteet on tarkastettu asianmukaisesti.

Käyttö

Laitteen kytkeminen päälle ja pois (Mittausten tekeminen)

1. Pidä kiinni micro IR-200:n kahvasta ja suuntaa se mitattavaan pintaan. Pidä laite kaukana sähköisistä, liikkuvista tai kuumista osista. Varmista ennen virran kytkemistä, että laite on suunnattu turvallisesti sivullisista poispäin.

2. Kytke micro IR-200 päälle painamalla liipaisinta. Kun liipaisinta painetaan, skannauskuvake SCAN syttyy näytölle ja micro IR-200 päivittää näytettävää lämpötila-arvoa koko ajan. Lisäksi se näyttää maksimilämpötila-arvon laitteen edellisen päällekytkennän jäl keen.

micro IR-200:aa voidaan liikuttaa hitaasti pinnan poikki kuumien tai viileiden alueiden paikantamiseksi. Katso ylä- ja alarajahälytyksiä kä-sittelevät kohdat, joissa on annettu lisätietoja ylä- ja alarajahälytysten asetuksista.

1. Kun liipaisin vapautetaan, näytölle syttyy HOLD-pitokuvake. micro IR-200 katkaisee virran automaattisesti 7 sekunnin kuluttua, ellei lai te ole jatkuvan mittauksen tilassa.

micro IR-200 Säätimet

RIGID LCD-näyttö 317 317 micro R-200 Liipaisin Laser Alaspainike/ Taustavalo Valikkopainike

Kuva 9 – micro IR-200: N näyttö/painikkeet

micro IR-200 Kosketukseton infrapunalämpömittari

Jatkuvan mittauksen (Skannauksen) tila

micro IR-200 voidaan lukita päälle niin, että mittauksia tehdään liipaisinta painamatta. Varmista ennen virran kytkemistä, että laite on suunnattu turvallisesti sivullisista poispäin. Kytke micro IR-200 pääl le painamalla ja pitämällä liipaisinta alhaalla. Pidä liipaisinta alhaalla, ja pai na ja vapauta valikkopainike. SCAN- ja lukko-kuvakkeet nä ky vät näytöllä. Vapauta liipaisin, jolloin micro IR-200 päivittää mitat tua lämpö tilaa jatkuvasti, kunnes liipaisinta käytetään uudelleen poh jassa.

Laserin kytkeminen päälle/pois

Tarvittaessa tähtäykseen käytettävät laserit voidaan kytkeä pois päältä pariston säästämiseksi. Jos näin tehdään, micro IR-200:n suuntaamisessa on oltava erityisen huolellinen hyvien lukemien varmistamiseksi. Kytke laserit päälle tai pois pitämällä liipaisinta painettuna ja käy ttämällä samalla laserin aktivointipainiketta alhaalla. Laserin aktivoin tikuvake näytetään näytöllä, kun laser on kytketty päälle.

Taustavalo

Heikosti valaistuja alueita varten micro IR-200 on varustettu näytön taustavalolla. Kytke taustavalo päälle ja pois painamalla taustavalopainiketta laitteen ollessa päällekytkettynä.

Valikkopainikkeen käyttö

Valikkopainikkeen painaminen ja vapauttaminen liipaisimen painamisen jälkeen mahdollistaa seuraavien asetusten selaamisen tässä järjestyksessä: Ylärajahälytys päälle/pois, ylärajahälytyksen lämpötila-asetus, alarajahälytys päälle/pois, alarajahälytyksen lämpötila-asetus, lämpötilan näyttöyksiköt, emissiivisyys.

Yläraja-hälytys

Ylärajahälytys antaa äänimerkin, kun nykyinen lämpötila ylittää asetetun rajan. Kytke ylärajahälytys päälle käyttämällä liipaisinta pohjassa, ja painele sen jälkeen valikkopainiketta, kunnes ylärajahälytyksen kuvake alkaa vilkkua. Kytke ylärajahälytys päälle/pois ylös/alaspainik keilla nykyisen lämpötilan viivalla näytetyn mukaisesti. Paina va likko painiketta uudelleen ja vapauta se. Ylärajahälytyksen kuvake jatkaa vilk kumistaan, ja näytölle saadaan ylärajahälytyksen lämpötila. Muu ta ylärajahälytyksen lämpötila-asetus halutuksi käyttämällä ylös/alas painikkeita. Poistu asetustilasta ja tallenna valintasi painamalla lii pai sinta.

Alaraja-hälytys

Alarajahälytys antaa äänimerkin, kun nykyinen lämpötila laskee asetetun rajan alapuolelle. Kytke alarajahälytys päälle käyttämällä liipaisinta pohjassa, ja painele sen jälkeen valikkopainiketta, kunnes alarajahälytyksen kuvake alkaa vilkkua. Kytke alarajahälytys päälle/pois ylös/alaspainikkeilla nykyisen lämpötilan viivalla näytetyn mukaisesti. Paina valikkopainiketta uudelleen ja vapauta se. Alarajahälytyksen ku vake jatkaa vilkkumistaan, ja näytölle saadaan alarajahälytyksen läm pötila. Muuta alarajahälytyksen lämpötila-asetus halutuksi käyttämällä ylös/alaspainikkeita. Poistu asetustilasta ja tallenna valintasi painamallaliipaisinta.

Lämpötilan näyttöyksiköt - °C/°F

micro IR-200 pystyy näyttämään lämpötilat joko Celsius- (C) tai Fahrenheit-asteina (F). Muuta näyttöyksikköä käyttämällä liipaisinta pohjassa, ja painele sen jälkeen valikkopainiketta, kunnes näytöllä oleva läm pötilayksikkö alkaa vilkkua. Vaihda C:n ja F:n välillä painamal la ylös/alaspainikkeita. Poistu asetustilasta ja tallenna valintasi painamalla liipaisinta.

Emissiivisyys

Emissiivisyysarvoksi voidaan asettaa 0,10 1,00. Määritä käyttökohtee-seesi sopiva arvo kohdan Asetus mukaisesti. Säädä tätä arvoa käyt-tämällä liipaisinta pohjassa, ja painele sen jälkeen valikkopainiketta, kunnes näytöllä oleva emissiivisyysarvo alkaa vilkkua. Suurenna tai pienennä emissiivisyysarvoa ylös/alas-painikkeilla. Poistu asetustilasta ja tallenna valintasi painamalla liipaisinta.

Puhdistus

Älä upota kosketuksetonta RIDGID micro IR-200 -infrapunalämpömittaria veteen. Pyyhi lika pois kostealla pehmeällä liinalla. Älä käytä voi makkaita puhdistusaineita tai -liuoksia. Käsittele laitetta samaan ta paan kuin teleskooppia tai kameraa.

Säilytys

Kosketukseton RIDGID micro IR-200 -infrapunalämpömittari on säilytettävä kuivassa, turvallisessa paikassa, jonka lämpötila on 14 °F...140 °F (-10 °C...60 °C).

Säilytä työkalua lukitussa tilassa poissa lasten ja micro IR-200:n käyttöön perehtymättömien henkilöiden ulottuvilta.

Poista paristo ennen laitteen pitkäaikaista varastointia tai kuljetusta pariston vuotamisen estämiseksi.

Huolto ja korjaus

VAROITUS

Epäasianmukaisen huollon tai korjauksen jälkeen kosketukseton RIDGID micro IR-200 -infrapunalämpömittarin käyttö saattaa olla vaarallista.

micro IR-200:n huolto ja korjaus on annettava valtuutetun RIDGID-huoltokeskuksen tehtäväksi.

Lisätietoja lähimmistä valtuutetuista RIDGID-huoltoliikkeistä, huol-losta ja huoltoon liittyvistä kysymyksistä:

• Ota yhteys paikalliseen RIDGID-jälleenmyyjään.
• Käy osoitteessa www.RIDGID.com, josta löydät lähimmän Ridge Tool -edustajan.
• Ota yhteys Ridge Toolin tekniseen huolto-osastoon osoitteessa [e-mail] tai soittamalla Yhdysvalloissa ja Kanadassa numeroon [phone].

Hävittäminen

Kosketuksettoman RIDGID micro IR-200 -infrapunalämpömittarin osat sisältävät arvokkaita materiaaleja, ja ne voidaan kierrättää. Tällaisesta kierrätyksestä huolehtivat paikalliset erikoisyritykset. Komponentit on hävitettävä kaikkien soveltuvien säännösten mukaan. Pyydä lisätieto- ja paikallisilta jätehuoltoviranomaisilta.

EY-maat: Älä hävitä sähkölaitteita kotitalousjätteen mu ka na!

EU:n sähkö- ja elektroniikkalaiteromudirektiivin 2012/19/EU ja sen kansallisen lainsäädännön täytäntöönpanon mukaan käytöstä poistetut sähkölaitteet on koottava erikseen ja hävitettävä tavalla, joka ei vahingoita ympäristöä.

Pariston hävittäminen

EY-maat: Vialliset ja käytetyt paristot on kierrätettävä direktiivin 2012/19/EU mukaisesti.

RIDGID

micro IR-200 Kosketukseton infrapunalämpömittari

micro IR-200

Vakuutamme, että edellä luetellut koneet täyttävät käyttö ohjekirjan mukaisesti käytettynä seuraavien direktiivien ja standardien vaatimukset.

EU IZJAVA O SUKLADNOSTI

Izjavljujemo da su gore navedeni strojevi, kada se koriste u skladu s priručnikom za korisnike, sukladni s relevantnim zahtjevima dolje navedenih direktiva i standarda.

EK MEGFELELŐSÉGI NYILATKÓZAT
