ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BWE 16-9 14 Flex

el Auθεντικές οδηγίες χειρισμού 102

Χρησιμοποιούμενα σύμβολα ..... 102

Σύμβολα στο προϊόν 102

Για την ασφάλειά σας ..... 102

Θόρυβος και κραδασμός ..... 105

Τεχνικά χαρακτηριστικά ..... 106

Με μια ματιά ..... 107

Οδηγίες χρήσης 108

Συντήρηση και φροντίδα 110

Υποδείξεις απόσυρσης ..... 110

Δήλωση πιστότητας ζ.Ε....111

Αποκλεισμός ευθύνης. . . . . . . . . . . . 111

Χρησιμοποιούμενα σύμβολα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Δηλώνει άμεση απειλή κινδύνου.

Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος θανάτου ή βαρειών τραυματισμών.

ΠΡΟΣΟΧΗ!

Δηλώνει μία ενδεχομένως επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος τραυματισμών ή υλικών ζημιών.

ΥΠΟΔΕΙΞΗ

Δηλώνει συμβουλές εφαρμογής και σημαντικές πληροφορίες.

Σύμβολα στο προϊόν

Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις Οδηγίες χειρισμού!

Φοράτε προστατευτικά ματογυάλια!

Κρατάτε το ηλεκτρικό εργαλείο πάντοτε και με τα δύο χέρια κατά την εργασία!

Υπόδείξη απόσυρσης για το παλιό μηχάνημα (βλ. στη σελίδα 110)!

Κατηγορία προστασίας II

Σήμανση CE

Για την ασφάλειά σας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε πριν την χρήση του ηλεκτρικού εργαλείου και τηρήστε:

– τις παρούσες οδηγίες χειρισμού,

– τις "Γενικές υποδείξεις ασφαλείας" σχετικά με τη χρήση ηλεκτρικών εργαλείων στο επισυναπτόμενο φυλλάδιο (αρ. φυλλαδίου: 315915),

– τους για τον τόπο εργασίας ισχύοντες κανόνες και προδιαγραφές σχετικά με την πρόληψη ατυχημάτων.

Αυτό το ηλεκτρικό εργαλείο έχει κατασκευαστεί σύμφωνα με τα τελευταία δεδομένα της τεχνικής και βάσει των αναγνωρισμένων κανόνων τεχνικής ασφάλειας. Ωστόσο μπορούν κατά τη χρήση του να προκύψουν κίνδυνοι για τη σωματική ακεραιότητα και τη ζωή του χρήστη ή τρίτων ή αντίστοιχα ζημιές στο μηχάνημα ή άλλες υλικές ζημιές. Το ηλεκτρικό εργαλείο πρέπει να χρησιμοποιείται

- για την αρμόζουσα χρήση,

– σε άψογη κατάσταση από πλευράς τεχνικής ασφάλειας.

Οι βλάβες που έχουν αρνητική επίπτωση στην ασφάλεια, πρέπει να αντιμετωπίζονται αμέσως.

Αρμόζουσα χρήση

Το εργαλείο διάτρησης με ποτηροτρύπανο διαμαντιού BWE 16-9 14 προορίζεται

– για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία,

– για τη δημιουργία διαμπερών οπών και τυφλών οπών με το χέρι σε φυσική πέτρα, σκυροδέμα και παρόμοιου είδους υλικά με ποτηροτρύπανα διαμαντιού με τη χρήση νερού,

– για τη χρήση με εργαλείο που αναφέρεται σε αυτές τις οδηγίες. Η επιτρεπόμενη περιεφερειακή ταχύτητα και η μέγιστη διάμετρος εργαλείου δεν επιτρέπεται να υπερβαίνονται.

Κοινές υποδείξεις ασφαλείας για κοπή διάτρησης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Παραλείψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να έχουν ως συνέπεια ηλεκτροπληξία, πυρκαγιά και/ή βαριούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

■ Το παρόν ηλεκτρικό εργαλείο επιτρέπεται να χρησιμοποιείται ως εργαλείο διάτρησης οπών. Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα στοιχεία που λαμβάνετε μαζί με τη συσκευή. Εάν δεν τηρήσετε όλες τις ακόλουθες οδηγίες, μπορεί να προκληθεί ηλεκτροπληξία, πυρκαγιά ή/και σοβαροί τραυματισμοί.
■ Αυτό το ηλεκτρικό εργαλείο δεν ενδείκνυται για λείανση, λείανση σμυριδόχαρτου, εργα σία με συρμάτινες βούρτσες, στίλβωση και λείανση κοπής, χρήσεις, για τις οποίες δεν προβλέπεται το ηλεκτρικό εργαλείο μπορεί να προκαλέσουν κινδύνους και τραυματι σμούς.
■ Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο για λειτουργίες, για τις οποίες δεν έχει κατασκευαστεί και οι οποίες δεν προβλέπονται από τον κατασκευαστή του. Μια τέτοια μετατροπή ενδέχεται να προκαλέσει απώλεια του ελέγχου και σοβαρούς τραυματισμούς.
■ Μη χρησίμοποιείτε ποτέ ένα εργαλείο εφαρμογής που δεν έχει προβλεφθεί και καθοριστεί από τον κατασκευαστή ειδικά για αυτό το ηλεκτρικό εργαλείο. Το γεγονός ότι μπορείτε να στερεώσετε τα αξεσουάρ αυτά στο ηλεκτρικό εργαλείο σας, δεν μπορεί να εγγυηθεί από μόνο του την ασφαλή χρήση τους.

Η εξωτερική διάμετρος και το πάχος του εργαλείου εφαρμογής πρέπει να ανταποκρίνονται στα στοιχεία με τις διαστάσεις του ηλεκτρικού μηχανήματός σας. Εργαλεία εφαρμογής με λανθασμένες διαστάσεις δεν τυγχάνουν επαρκούς προστασίας ούτε μπορούν να ελεγχθούν.
Οι δίσκοι λείανσης, η υποδοχή των δίσκων λείανσης ή τα άλλα εξαρτήματα πρέπει να ταιριάζουν ακριβώς με την άτρακτο λείανσης του ηλεκτρικού μηχανήματός σας. Τα εργαλεία εφαρμογής, τα οποία δεν ταιριάζουν ακριβώς στην άτρακτο λείανσης του ηλεκτρικού μηχανήματος, προξενούν πολύ ισχυρούς κραδασμούς και μπορούν να οδηγήσουν στην απώλεια του ελέγχου.
■ Οι διαστάσεις για τη στερέωση του εργαλείου εφαρμογής πρέπτει να ταιριάζουν με τις διαστάσεις του μέσου στερέωσης του ηλεκτρικού εργαλείου. Τα εργαλεία εφαρμογής που δεν στερεώνονται με ακριβή εφαρμογή στο ηλεκτρικό εργαλείο, περιστρέφονται ανομοιόμορφα, παρουσιάζουν έντονους κραδασμούς και ενδέχεται να προκαλέσουν απώλεια του ελέγχου.
Μη χρησιμοποιήσετε κατεστραμμένα εργαλεία εφαρμογής. Πριν από κάθε χρήση ελέγχετε τα εργαλεία εφαρμογής για γρέζια και ρωγμές και την υποδοχή των δίσκων λείανσης για ρωγμές, φθορά από τη μακρά χρήση ή την πολυκαιρία. Αν το ηλεκτρικό μηχάνημα ή το εργαλείο εφαρμογής πέσουν κάτω, ελέγξτε τα για ζημιές ή χρησιμοποιήστε ένα άθικτο εργαλείο εφαρμογής. Αφού ελέγχθηκε και αντικαταστάθηκε το εργαλείο εφαρμογής, απομακρυνθείτε εσείς και άλλα πρόσωπα που βρίσκονται κοντά στο μηχάνημα από το επίπεδο του περιστρεφόμενου εργαλείου εφαρμογής και εκτελέστε μία δοκιμαστική λειτουργία του μηχανήματος διάρκειας ενός λεππού με το μέγιστο αριθμό στροφών. Τα κατεστραμμένα εργαλεία εφαρμογής σπάζουν στις περισσότερες περιπτώσεις εντός αυτού του χρόνου δοκιμής.

■ Φοράτε προσωπικό προστατευτικό εξοπλισμό. Χρησιμοποιείτε ανάλογα με την εφαρμογή πλήρη προστασία προσώπου, προστασία ματιών ή προστατευτικά ματογυάλια. Όταν χρειάζεται, φοράτε μάσκα προστασίας από σκόνη, ωτοασπίδες, προστατευτικά γάντια ή ειδική ποδιά, η οποία κρατά μακριά σας τα μικρά σωματίδια λειαντικού και υλικών. Τα μάτια θα πρέπει να προστατεύονται από ξένα σώματα που εκσφενδονίζονται προς όλες τις κατευθύνσεις και προκύππουν σε διάφορες εφαρμογές. Η προστασία από σκόνη ή η μάσκα προστασίας αναπνοής πρέπει να φιλτράρουν την σκόνη που σχηματίζεται κατά την εφαρμογή. Αν είστε εκτεθειμένοι για μεγάλο διάστημα σε δυνατό θόρυβο, μπορείτε να απωλέσετε την ακοή σας.
■ Προσέχετε να βρίσκονται τα άλλα πρόσωπα σε απόσταση ασφαλείας από την περιοχή εργασίας σας. Ο καθένας, που εισέρχεται στην περιοχή εργασίας, πρέπει να φοράει προσωπικό προστατευτικό εξοπλισμό. Θραύσματα του κατεργαζόμενου τεμαχίου ή σπασμένα εργαλεία εφαρμογής μπορούν να εκσφενδονιστούν και να προξενήσουν τραύματα επίσης και εκτός της άμεσης περιοχής εργασίας.
■ Κρατάτε το μηχάνημα μόνο στις μονωμένες επιφάνειες λαβές, κατά την εκτέλεση εργασιών, κατά τις οποίες το εργαλείο εφαρμογής μπορεί να συναντήσει κρυφούς ηλεκτρικούς αγωγούς ή το ίδιο το δικό του τροφοδοτικό καλώδιο. Η επαφή με ένα ηλεκτροφόρο αγωγό μπορεί να θέσει υπό τάση επίσης μεταλλικά μέρη του μηχανήματος και να οδηγήσει σε ηλεκτροπληξία.
■ Διατηρήστε το καλώδιο σύνδεσης ηλεκτρι κού δικτύου μακριά από περιστρεφόμενα εργαλεία εφαρμογής. Εάν τυχόν χάσετε τον έλεγχο της συσκευής, μπορεί να κοπεί ή να μπλεχτεί το καλώδιο σύνδεσης ηλεκτρικού δικτύου, με συνέπεια να έρθει το χέρι ή ο βραχίονάς σας σε επαφή με το πε - ριστρεφόμενο εργαλείο εφαρμογής

■ Μην αποθέτετε το ηλεκτρικό μηχάνημα, προτού ακινητοποιηθεί τελείως το εργαλείο εφαρμογής. Το περιστρεφόμενο εργαλείο εφαρμογής μπορεί να έρθει σε επαφή με την επιφάνεια απόθεσης, πράγμα το οποίο μπορεί να οδηγήσει στην απώλεια του ελέγχου του ηλεκτρικού μηχανήματος.
■ Μην αφήνετε ποτέ ηλεκτρικό μηχάνημα να λειτουργεί, ενώ το μεταφέρετέλ ενδυμασία σας μπορεί από την τυχαία επαφή με το περιστρεφόμενο εργαλείο εφαρμογής να πιαστεί σ' αυτό και το εργαλείο εφαρμογής να καρφωθεί στο σώμα σας και να σας τραυματίσει.
■ Καθαρίζετε τακτικά τις σχισμές αερισμού του ηλεκτρικού μηχανήματος. Η φτερωτή του κινητήρα απορροφά σκόνη μέσα στο περίβλημα και η ισχυρή συσσώρευση μεταλλικής σκόνης μπορεί να προξενήσει ηλεκτρικούς κινδύνους.
■ Μη χρησιμοποιείτε ποτέ το ηλεκτρικό μηχάνημα κοντά σε εύκαιστα υλικά. Σπινθήρες μπορούν να προξενήσουν την ανάφλεξη αυτών των υλικών.

Αντεπιστροφή ("κλώτσημα") και αντίστοιχες υποδείξεις ασφαλείας

Αντεπιστροφή ("κλώτσημα") είναι η ξαφνική αντίδραση, σε περίπτωση που το περιστρεφόμενο εργαλείο εφαρμογής έχει γαντζωθεί ή μπλοκάρει, όπως δίσκος λείανσης, υποδοχή δίσκου λείανσης, συρματόβουρτσα κτλ. Το γάντζωμα ή μπλοκάρισμα οδηγεί σε ακαριαίο σταμάτημα του περιστρεφόμενου εργαλείου εφαρμογής. Έτσι επιταχύνεται το μη ελεγχόμενο ηλεκτρικό μηχάνημα αντίθετα προς την κατεύθυνση περιστροφής του εργαλείου εφαρμογής στο σημείο μπλοκαρίσματος.

Αν για παράδειγμα ένας δίσκος λείανσης έχει γαντζωθεί ή μπλοκάρει στο κατεργαζόμενο τεμάχιο, τότε μπορεί η άκρη του δίσκου λείανσης, η οποία βυθίζεται μέσα στο κατεργαζόμενο τεμάχιο να πιαστεί και έτσι να σπάσει ο δίσκος λείανσης ή να προκαλέσει αντεπιστροφή. Ο δίσκος λείανσης κινείται τότε προς τον χειριστή ή μακριά από αυτόν, ανάλογα με την κατεύθυνση περιστροφής του δίσκου στο σημείο του μπλοκαρίσματος. Στην περίπτωση αυτή οι δίσκοι λείανσης μπορούν επίσης να σπάσουν.

Η αντεπιστροφή είναι η συνέπεια λανθασμένης ή εσφαλμένης χρήσης του ηλεκτρικού μηχανήματος. Μπορεί να εμποδιστεί με κατάλληλα προφυλακτικά μέτρα, όπως περιγράφεται παρακάτω.

Κρατάτε πάντοτε καλά το ηλεκτρικό μηχάνημα και φέρνετε το σώμα και τα μπράτσα σας σε τέτοια θέση, στην οποία μπορούν να αποσβεστούν και να αντισταθμιστούν καλά οι δυνάμεις από την αντεπιστροφή. Αν υπάρχει, χρησιμοποιείτε πάντοτε την πρόσθετη λαβή, ώστε να έχετε τον μέγιστο δυνατό έλεγχο των δυνάμεων από αντεπιστροφή ή κατά τις στιγμές αντίδρασης κατά την αύξηση των στροφών στο μέγιστο. Ο χειριστής μπορεί με τα κατάλληλα προφυλακτικά μέτρα να ελέγχει τις δυνάμεις από την αντεπιστροφή και την αντίδραση. η Μη φέρετε ποτέ τα χέρια σας κοντά σε περιστρεφόμενα εργαλεία εφαρμογής. Το εργαλείο εφαρμογής μπορεί κατά την αντεπιστροφή να κινηθεί πάνω από το χέρι σας.

■ Αποφεύγετε με το σώμα σας την περιοχή, προς την οποία θα κινηθεί το ηλεκτρικό μηχάνημα σε περίππωση αντεπιστροφής. Η αντεπιστροφή επιταχύνει το ηλεκτρικό μηχάνημα αντίθετα προς την κίνηση του δίσκου λείανσης στο σημείο μπλοκαρίσματος.

■ Douleúete me iδiaíterη προσοχή στην περιοχή γωνιακών, αιχμηρών ακμών κτλ. Εμποδίζετε τον εκσφενδονισμό και το μάγκωμα των εργαλείων εφαρμογής από το κατεργαζόμενο τεμάχιο. Το περιστρεφόμενο εργαλείο εφαρμογής έχει την τάση σε γωνίες, οξείες ακμές ή όταν αναπηδά, να μαγκώνει. Αυτό προξενεί απώλεια του ελέγχου ή αντεπιστροφή. ■ Μη χρησιμοποιείτε πριονόλαμα αλυσίδας ή οδοντωτή πριονόλαμα. Τέτοια εργαλεία εφαρμογής προξενούν συχνά αντεπιστροφή ή απώλεια του ελέγχου του ηλεκτρικού μηχανήματος.

ΥΥΛΙΚΕΣ ΖΗΜΙΕΣ!

Η τάση του δικτύου και τα στοιχεία της τάσης στην πινακίδα τύπου πρέπει να συμφωνούν μεταξύ τους

Θόρυβος και κραδασμός

ΥΠΟΔΕΙΞΗ

Οι τιμές για τη στάθμη θορύβου αξιολόγησης Α καθώς και οι συνολικές τιμές κραδασμών παρατίθενται στον πίνακα "Τεχνικά χαρακτηριστικά".

Οι τιμές θορύβου και κραδασμών υπολογίστηκαν σύμφωνα με το πρότυπο ΕΝ 62841.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Οι τιμές μέτρησης που δίνονται ισχύουν μόνο για νέα μηχανήματα. Στην καθημερινή χρήση αλλάζουν οι τιμές θορύβων και κραδασμών.

ΥΠΟΔΕΙΞΗ

Η στάθμη κραδασμών που δίνεται στις Οδηγίες αυτές έχει μετρηθεί σύμφωνα με μια μέθοδο μέτρησης τυποποιημένη βάσει του προτύπου EN 62841 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Επίσης αυτή είναι κατάλληλη για την προσωρινή εκτίμηση της φόρτισης με κραδασμούς. Η στάθμη κραδασμών που δίνεται αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές με αποκλίνοντα εξαρτήματα-εργαλεία ή χωρίς επαρκή συντήρηση, τότε μπορεί να αποκλίνει και η στάθμη των κραδασμών. Αυτό μπορεί να αυξήσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας.

Για την ακριβή εκτίμηση της δονητικής επιβάρυνσης θα πρέπει να ληφθούν υπόψη επίσης οι διάρκειες, κατά τις οποίες το μηχάνημα βρίσκεται εκτός λειτουργίας ή είναι ενεργοποιημένο, αλλά δε χρησιμοποιείται πραγματικά για εργασία. Αυτό μπορεί να μειώσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας.

Καθορίστε τα πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή πριν την επίδραση των κραδασμών, όπως για παράδειγμα: συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων-εργαλείων,

ζέσταμα των χεριών για το κράτημα, οργάνωση των βημάτων εργασίας.

⚠️ ΠΡΟΣΟΧΗ! Σε ακουστική πίεση άνω των 85 dB(A) να φοράτε ωτοασπίδες.

Τεχνικά χαρακτηριστικά

Τύπος προϊόντος BWE 16-9 14
Προϊόν		Εργαλείο διάτρησης με ποτηροτρύπανο διαμαντιού
Τάση δικτύου V/Hz 220-240 / 50-60
Κατηγορία προστασίας (μόνωση)		☐ / II
Απορροφούμενη ισχύς W 1600
Αποδιδόμενη ισχύς W 950
Αριθμός στροφών χωρίς φορτίο Σ/λεπτό 3500-9000
Ονομαστική στροφών χωρίς φορτίο Σ/λεπτό 10400
Υποδοχή εργαλείου ∅ M14
Διάμετρος λαιμού τάνυσης	mm	43
∅ εργαλείου διάτρησης με ποτηροτρύπανο διαμαντιού	mm	max. 14
Σύνδεση νερού		12 " (για αυτοασφαλιζόμενο ταχυσύνδεσμο), 6 bar το πολύ
Βάρος σύμφωνα με "FLEX-procedure 01" (χωρίς καλώδιο)	kg	3,0
Α ηχοστάθμη θορύβων βάσει του Ευρωπαϊκού Προτύπου EN 62841 (βλ. "Θόρυβος και κραδασμός"):
Στάθμη ακουστικής πίεσης LpA	dB(A)	85
Στάθμη ηχητικής ισχύος LwA	dB(A)	93
Ανασφάλεια K	db	3,0
Συνολική τιμή κραδασμών βάσει του Ευρωπαϊκού Προτύπου EN 62841 (βλ. "Θόρυβος και κραδασμός"):
Τιμή εκπομπών aħ κατά την κοπή φυσικής πέτρας	m/s2	4,67
Ανασφάλεια K	m/s2	1,5

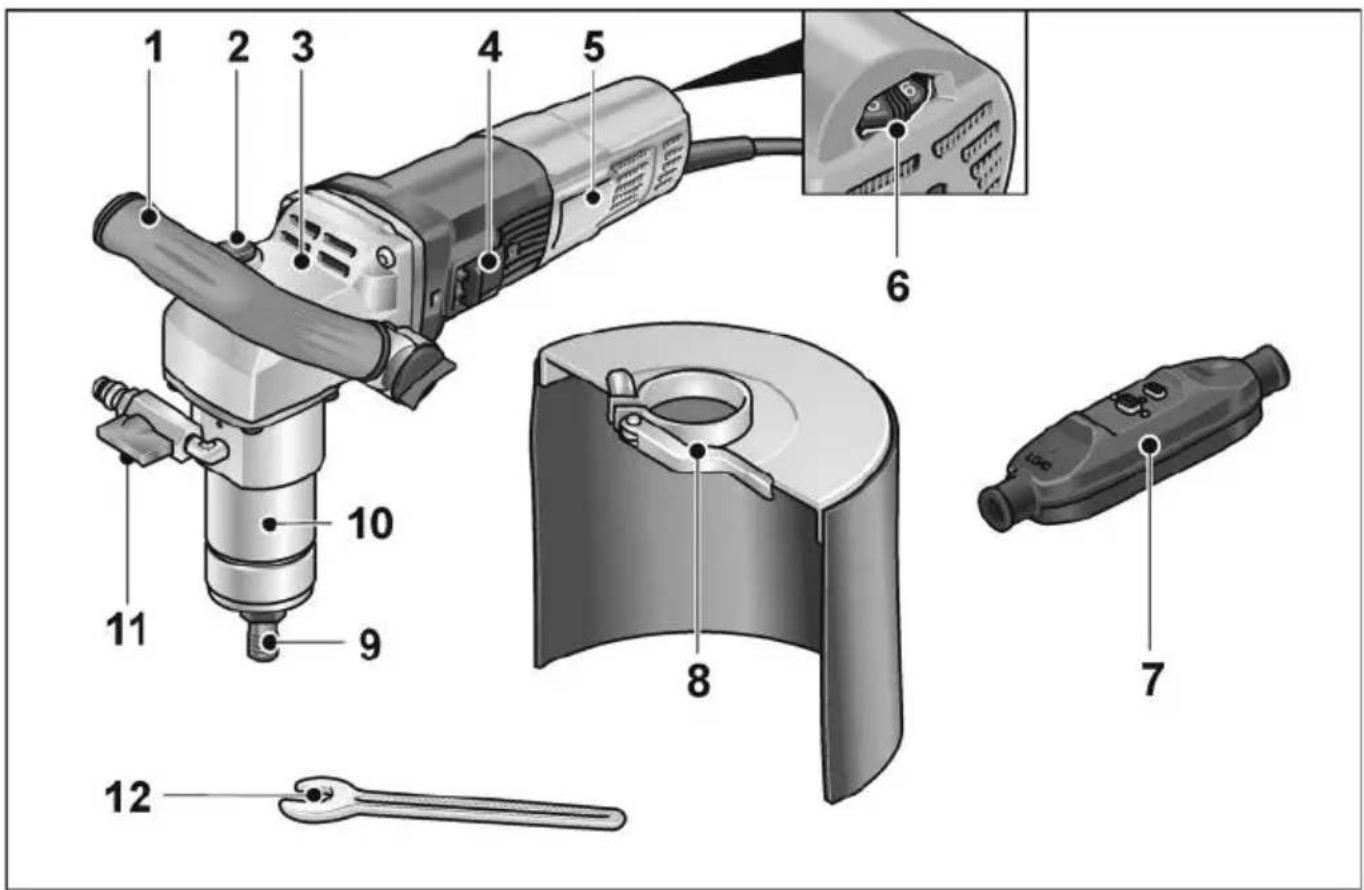

Με μια ματιά

2 Ασφάλιση ατράκτου Για την ασφάλιση της ατράκτου κατά την αλλαγή εργαλείου.

3 Π ε ρ i β λ η μ

4 Διακόπτης δύο θέσεων Για την ενεργοποίηση και απενεργοποίηση.

5 Πινακίδα τύπου 6 Τροχός ρύθμισης με προεπιλογή αριθμού στροφών

β 7 Ικαλώδιο σύνδεσης με διακόπτη προστασίας PRCD
8 Προστασία από πιτσιλιές νερού
9 Y π o δ o x ἡ
10Λαιμος τάνωσηςε ι ω τ ή ρ
11 Σύνδεση νερού με βαλβίδα φραγής
12 Γερμανικό κλειδί SW 17

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

Πριν τη θέση σε λειτουργία

Ξεπακετάρετε το ηλεκτρικό μηχάνημα και τα εξαρτήματα και τα ελέγχετε για την πληρότητα της παράδοσης και ενδεχόμενες ζημιές από τη μεταφορά.

Σύνδεση με την τροφοδοσία ρεύματος

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η λειτουργία αυτών των εργαλείων επιτρέπεται μόνο με τον παραδιδόμενο διακόπτη PRCD. Ο διακόπτης PRCD πρέπει γενικά να ελέγχεται πριν από κάθε χρήση.

ΥΠΟΔΕΙΞΗ

Πριν από την ενεργοποίηση του διακόπτη PRCD ελέγξτε αν έχει απενεργοποιηθεί το ηλεκτρικό εργαλείο.

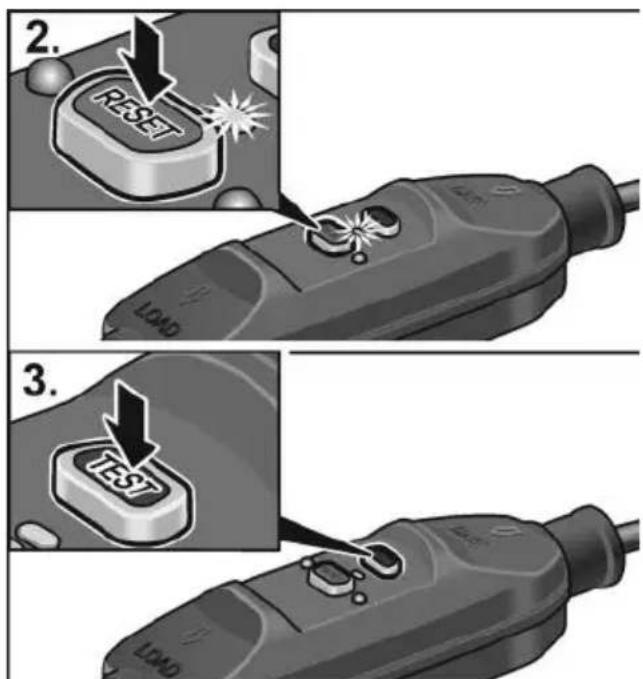

'Ελεγχος πριν από κάθε χρήση:

1. Βάλτε το φις στην πρίζα.

2. RESET 3. TEST

1. Πιέστε το πλήκτρο "RESET". Η κόκκινη ενδεικτική λυχνία πρέπει να ανάψει.

2. Πιέστε το πλήκτρο "TEST". Ο διακόπτης PRCD πρέπει να απενεργοποιηθεί, η ενδεικτική λυχνία σβήνει.

3. Μετά από νέα πίεση του πλήκτρου "RESET" πρέπει να μπορεί να ενεργοποιηθεί η μηχανή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αν ο διακόπτης PRCD απενεργοποιείται επανειλημμένα κατά την ενεργοποίηση του εργαλείου ή δεν ενεργοποιείται ο διακόπτης PRCD, αποσυνδέστε άμεσα το εργαλείο από το δίκτυο ρεύματος. Δεν επιτρέπεται η περαιτέρω λειτουργία. Αναθέστε την αντικατάσταση του διακόπτη PRCD μόνο στην υπηρεσία εξυπηρέτησης πελατών του κατασκευαστή.

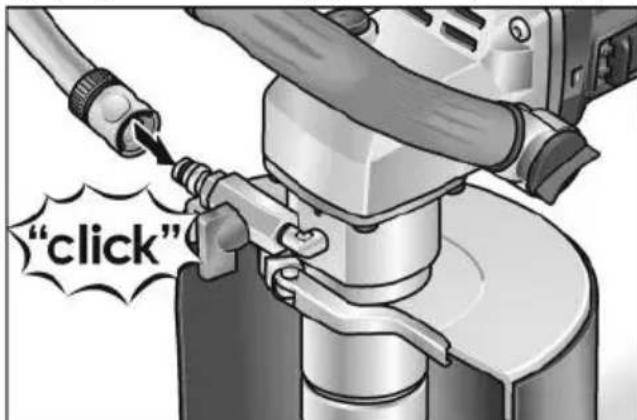

Δημιουργία σύνδεσης νερού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην πλησιάζετε το νερό στο ηλεκτρικό εργαλείο και σε άτομα στην περιοχή εργασίας. Θέτετε σε λειτουργία μόνο συσκευές που έχουν συνδεθεί σωστά στην τροφοδοσία νερού. Ελέγχετε τακτικά τις στεγανοποιήσεις, τη βάνα φραγής και τα εξαρτήματα σύνδεσης για σωστή λειτουργία.

"click"

■ Στερεώστε τον εύκαμπτο σωλήνα νερού ½" με συνηθισμένο στο εμπόριο ταχυσύνδεσμο αυτόματου κλεισίματος.
■ Ανοίξτε τη βάνα φραγής μόνο όταν βρεθείτε στο σημείο χρήσης και όταν το εργαλείο λειτουργεί.
Καπά την αφαίρεση του εύκαμπτου σωλήνα προσέξτε να μην τρέξει νερό μέσα στη συσκευή.

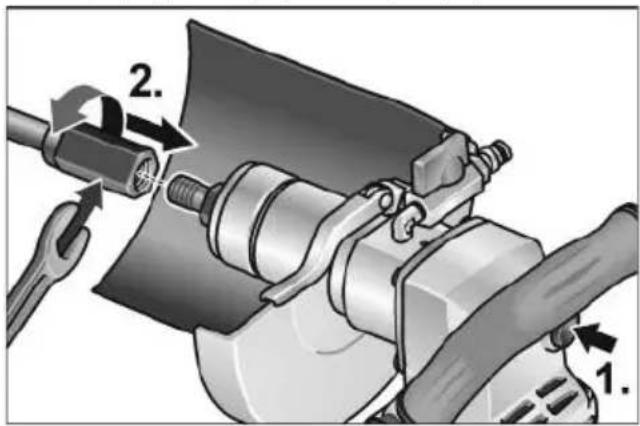

Στερέωση ή αντικατάσταση εργαλείου διάτρησης με ποτηροτρύπανο διαμαντιού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό εργαλείο, βγάλτε το φις από την πρίζα.

■ Τραβήξτε το φις από την πρίζα.

2. 1.

■ Συγκρατήστε την υποδοχή εργαλείου με το παραδιδόμενο γερμανικό κλειδί 17.
■ Βιδώστε το εργαλείο διάτρησης με ποτηροτρύπανο διαμαντιού στην άτρακτο.
■ Σφίξτε το εργαλείο διάτρησης με ποτηροτρύπανο διαμαντιού με το δεύτερο γερμανικό κλειδί 19.

Δοκιμή λειτουργίας:

■ Βάλτε το φις στην πρίζα.
Ενεργοποιήστε το ηλεκτρικό εργαλείο (χωρίς κούμπωμα) και αφήστε το να λειτουργήσει για περ. 30 δευτερόλεπτα. Ελέγξτε για ανομοιομορφίες κίνησης και κραδασμούς.
■ Θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας.

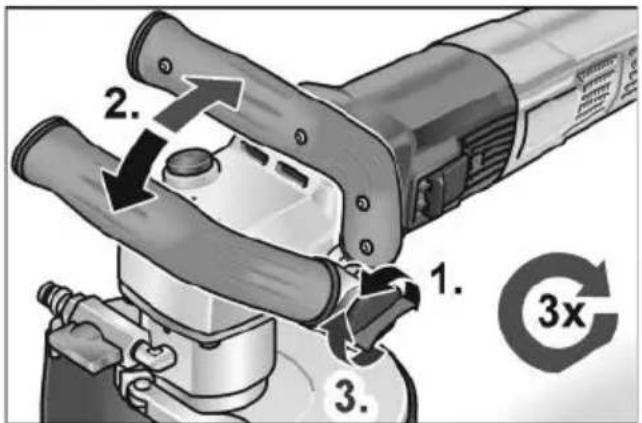

Ρύθμιση τοξοειδούς χειρολαβής

2. 1. 3. 3x

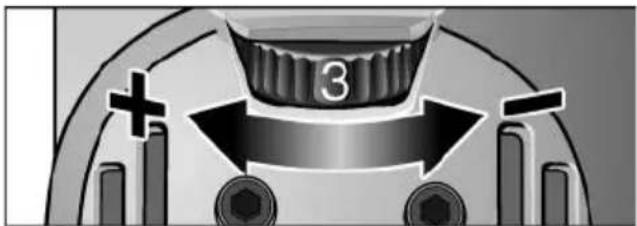

Προεπιλογή αριθμού στροφών

Για τη ρύθμιση του αριθμού στροφών εργασίας ρυθμίστε τον τροχό ρύθμισης στην επιθυμητή τιμή.

+ 3

Θέση του ηλεκτρικού μηχανήματος σε και εκτός λειτουργίας

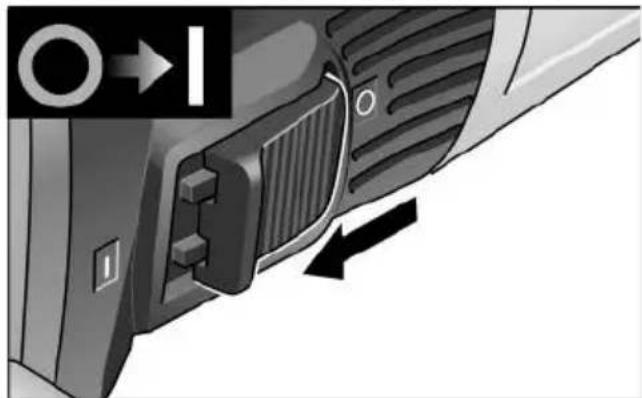

Βραχύχρονη λειτουργία χωρίς κούμπωμα

■ Ωθήστε τον διακόπτη παλινδρόμησης προς τα εμπρός και κρατήστε τον.
■ Για τη θέση εκτός λειτουργίας αφήστε τον διακόπτη παλινδρόμησης ελεύθερο.

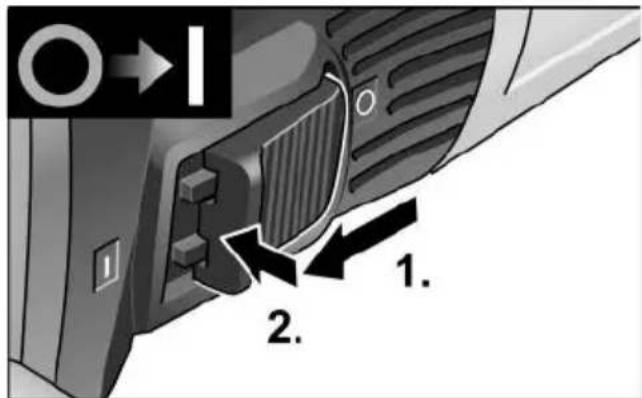

Διαρκής λειτουργία με κούμπωμα

ΥΠΟΔΕΙΞΗ

Μετά από διακοπή ρεύματος το ενεργοποιημένο μηχάνημα δεν ξαναξεκινά.

1. 2. 1.

■ Ωθήστε τον διακόπτη παλινδρόμησης προς τα εμπρός και κουμπώστε τον, πιέζοντάς τον στην εμπρόσθια άκρη.
Θέτετε το μηχάνημα εκτός λειτουργίας:

1 2. 1.

■ Για τη θέση εκτός λειτουργίας απασφαλίστε τον διακόπτη παλινδρόμησης, πιέζοντάς τον στην οπίσθια άκρη.

i YΠΟΔΕΙΞΗ

Σε σύντομη υπερφόρτωση απενεργοποιείται αυτόματα ησυσκευή. Για τη συνέχιση της εργασίας, απενεργοποιήστε και ενεργοποιήστε πάλι τη συσκευή.

Σε περίπτωση υπερθέρμανσης λόγω υπερφόρτωσης στη διαρκή λειτουργία η συσκευή μειώνει αυτόματα τον αριθμό στροφών, μέχρι να κρυώσει αρκετά. Η συσκευή απενεργοποιείται αυτόματα στο τέλος της λειτουργίας ψύξης.

Για τη συνέχιση της εργασίας, απενεργοποιήστε τη συσκευή και ενεργοποιήστε την πάλι.

Συντήρηση και φροντίδα

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

i YΠΟΔΕΙΞΗ

Για την αλλαγή χρησιμοποιείτε μόνον γνήσια μέρη από τον κατασκευαστή. Κατά τη χρήση άλλης μάρκας παύουν να ισχύουν πλέον οι υποχρεώσεις παροχής εγγύησης του κατασκευαστή.

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μη χρησιμοποιείτε νερό ή υγρά μέσα καθαρισμού.

■ Στο εσωτερικό του περιβλήματος με τον κινητήρα πρέπει να γίνεται τακτική εκφύσηση με ξηρό πεπιεσμένο αέρα.
■ Καθαρίστε τον προφυλακτήρα ή αντίστοιχα την τράπεζα οδήγησης με ξηρό πεπιεσμένο αέρα. Απομακρύνετε τους σκληρούς κολλημένους ρύπους με πινέλο ή βούρτσα.

Επισκευές

Τυχόν επισκευές επιτρέπεται να εκτελούνται αποκλειστικά και μόνο από κάποιο από τον κατασκευαστή εξουσιοδοτημένο συνεργείο της τεχνικής εξυπηρέτησης των πελατών μας.

i YΠΟΔΕΙΞΗ

Μη λύσετε τις βίδες στο περίβλημα του κινητήρα κατά τη διάρκεια ισχύος της εγγύησης. Σε περίπτωση μη τήρησης παύει να ισχύει η αξίωση παροχής εγγύησης από τον κατασκευαστή.

Ανταλλακτικά και εξαρτήματα

Αναλυτικά σχέδια και λίστες ανταλλακτικών θα βρείτε στην ιστοσελίδα μας: www.flex-tools.com

Υποδείξεις απόσυρσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αχρηστεύετε τα παλιά μηχανήματα που δεν χρησιμοποιούνται πλέον, κόβοντας το τροφοδοτικό καλώδιο.

Όχι για χώρες της Ευρωπαϊκής Ένωσης.

Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!

Βάσει της Ευρωπαϊκής Οδηγίας 2012/19/ΕΕ περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και μηχανημάτων και την εφαρμογή της στο εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον επαναξιοποίηση.

i УПОДЕІЕН

Σχετικά με τις δυνατότητες απόσυρσης απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε το εργαλείο!

Δήλωση πιστότητας ζε

Η δήλωση συμμόρφωσης περιλαμβάνεται ως παράρτημα Ι σε αυτές τις οδηγίες χρήσης.

Αποκλεισμός ευθύνης

Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρησης, που προκλήθηκαν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος.

Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές, οι οποίες προκλήθηκαν από τη μη αρμόζουσα χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.
