MANUALE UTENTE BWE 16-9 14 Flex
it Istruzioni per l'uso originali 30
Simboli utilizzati 30
Simboli sull prodotto 30
Per la vostra sicurezza 30
Rumore e vibrazione 33
Dati tecnici 34
Guida rapida 35
Istruzioni per l'uso 36
Manutenzione e cura 38
Istruzioni per la rottamazione e lo smaltimento 38
Conformità C.€ 38
Esclusione della responsabilità ..... 38
Simboli utilizzati
PERICOLO!
Indica un pericolo imminente.
In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.
PRUDENZA!
Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.
AVVISO
Indica consigli per l'impiego ed informazioni importanti.
Simboli sull prodotto
Per ridurre il pericolo di lesioni leggere le istruzioni per l'uso!
Indossare occhiali protettivi!
Lavorare sempre con due mani!
Avviso per la rottamazione dell'apparecchio dimesso (vedi pagina 38)!
Classe di protezione II
Marcatura CE
Per la vostra sicurezza
PERICOLO!
Leggere prima di usare l'elettroutensile ed agire conformemente:
- queste istruzioni per l'uso,
– le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (ScrittiN°: 315915),
– le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.
Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. Usare l'elettroutensile solo
- per l'uso regolare previsto,
- in perfetto stato tecnico di sicurezza.
Eliminare immediatamente i guasti che pregiudicano la sicurezza.
Uso regolare
La fresa diamantata BWE 16-9 14 è destinata
- all'impiego professionale nell'industria e nell'artigianato,
- alla realizzazione a mano di fori passanti e ciechi in pietra naturale, calcestruzzo e materiali simili con frese diamantate e impiego di acqua,
– da utilizzare con gli utensili indicati nelle presenti istruzioni. Non superare la velocità periferica consentita e il diametro massimo dell'utensile.
Avvertenze di sicurezza comuni per il taglio fori
PERICOLO!
Leggere tutte le avvertenze di sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avvertenze di sicurezza ed istruzioni.
■ Questo elettroutensile è da usare come fresa per fori. Leggere tutte le informazioni sulla sicurezza, le istruzioni, le illustrazioni e i dati forniti con il dispositivo. In caso di mancata osservanza di tutte le istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi.
■ Questo elettroutensile non è adatto per levi gare, carteggiare, lavorare con spazzole metalliche, lucidare e troncare; utilizzi non previsti per l'elettroutensile possono causa re pericoli e lesioni.
■ Non utilizzare l'elettroutensile per funzioni per le quali non è stato espressamente progettato e previsto dal produttore. Tale conversione può causare la perdita di controllo e gravi lesioni fisiche.
Non usare accessori, che non siano stati espressamente previsti e raccomandati dal costruttore per questo elettroutensile. Il solo fatto che l'accessorio montato può essere fissato a questo elettroutensile non garantisce un uso sicuro.
Il diametro esterno e lo spessore dell'utensile montato devono corrispondere alle dimensioni indicate dell'elettroutensile. Gli utensili con caratteristiche sbagliate non possono essere schermati o controllati adeguatamente.
■ Dischi abrasivi, mole a tazza o altri accessori devono essere esattamente adatti al mandrino portamola di questo elettroutensile. Gli utensili non esattamente adatti al mandrino portamola dell'elettroutensile girano in modo irregolare, vibrano fortemente e possono causare la perdita del controllo.
■ Le quote di fissaggio dell'utensile devono corrispondere alle dimensioni dei dispositivi di fissaggio dell'elettroutensile. Gli accessori che non vengono fissati in modo preciso all'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.
Non impiegare utensili danneggiati. Prima di ogni uso controllare l'eventuale presenza di scheggiature ed incrinature sugli utensili, e di incrinature, usura o forte logorio delle mole a tazza. In caso di caduta dell'elettroutensile o dell'utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni. Dopo avere controllato e montato l'uten-sile di lavoro, allontanare le persone che sono nelle vicinanze dal piano di rota-zione dell'utensile e fare girare l'apparec-chio per un minuto al massimo numero di giri.
In questo tempo di prova, gli utensili montati che presentano danni per lo più si rompono.
- Indossare l'equipaggiamento protettivo personale. A seconda dell'impiego, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi. Se necessario, indossare la maschera antipolvere, la protezione per l'udito, guanti protettivi o il grembiule speciale, che impedisce il contatto con piccole particelle di abrasivo e di materiale. Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvere o maschera di respirazione deve filtrare la polvere che si sviluppa durante l'impiego. In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all'udito.
In presenza di altre persone, prestare attenzione alla loro distanza di sicurezza dalla vostra zona di lavoro. Chiunque entri nella zona di lavoro deve indossare l'equipaggiamento protettivo personale. Frammenti di materiale lavorato o di utensili montati che si rompono possono essere proiettati e causare anche lesioni all'esterno dell'area di lavoro diretta.
■ Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate. Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.
■ Tenere il cavo di alimentazione lontano da accessori in rotazione. In caso di perdita del controllo dell'apparecchio, il cavo di alimentazione potrebbe essere tagliato o rimanere impigliato e la vostra mano oppure il braccio finire nell'accessorio in rotazione.
Non deporre mai l'elettroutensile, prima che l'utensile montato sia completamente fermo. L'utensile montato in rotazione può entrare in contatto con la superficie di appoggio, causando così la perdita del vostro controllo sull'elettroutensile.
Non tenere l'elettroutensile in funzione durante il trasporto. A causa del contatto accidentale con l'utensile in rotazione il vostro abbigliamento simpiglia nellutensile e così lo avvicina e lo fa penetrare nel vostro corpo.
■ Pulire regolarmente le fessure di ventilazione dell'elettroutensile. La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica può causare pericoli elettrici.
■ Non usare l'elettroutensile in prossimità di materiali infiammabili Le scintille possono incendiare questi materiali.
Contraccolpo e corrispondenti istruzioni di sicurezza
Il contraccolpo è l'improvvisa reazione di un utensile montato in rotazione che sincastra o si blocca, come disco abrasivo, mola a tazza, spazzola metallica ecc. L'incastrarsi o bloccarsi provoca un arresto improvviso dell'utensile in rotazione. A causa di ciò un elettroutensile, che non è mantenuto saldamente, subisce nel punto di arresto un'accelerazione nel senso di rotazione contrario a quello dellutensile montato.
Se ad es. una mola s'inceppa o incastra nel pezzo, il bordo della mola immersa nel pezzo può restare incastrato e provocare così la
rottura della mola o oppure un contraccolpo. La mola si avvicina in tal caso alloperatore o si allontana da lui, a seconda del senso di rotazione della mola nel punto di arresto. In tal caso le mole possono anche rompersi. Un contraccolpo è la conseguenza di un uso errato o imperfetto dellelettroutensile. Esso può essere impedito per mezzo di idonee precauzioni, come in seguito descritto.
■ Afferrare saldamente l'elettroutensile e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo. Se disponibile, usare sempre l'impug-natura supplementare, al fine di avere il massimo controllo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l'accelerazione. Attraverso idonee precauzioni, loperatore riesce a controllare le forze di contraccolpo e di reazione.
Non avvicinare mai la mano agli utensili in rotazione. In caso di contraccolpo l'utensile impiegato può raggiungere la mano.
■ Evitare con il proprio corpo la zona, verso la quale l'elettroutensile si muove in caso di un contraccolpo. Il contraccolpo spinge l'elettroutensile in direzione opposta al senso di rotazione della mola nel punto di arresto.
■ Lavorare con precauzione particolare negli angoli, sugli spigoli vivi, ecc. Impedire il rimbalzo o il bloccarsi dell'utensile montato sulla superficie lavorata. L'utensile in rotazione tende ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo. Questo provoca una perdita di controllo oppure un contraccolpo.
■ Non impiegare lame per seghe a catena o lame per sega dentate. Questi utensili provocano spesso in contraccolpo o la perdita di controllo sullelettroutensile.
DANNI MATERIALI!
La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.
Rumore e vibrazione
i AVVISO
I valori per il livello di rumore stimato A ed i valori totali di vibrazione risultano dalla tabella «Dati tecnici».
I valori di rumore e vibrazione sono stati rilevati secondo EN 62841.
PERICOLO!
I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.
i AVISO
Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 62841 e può essere utilizzato per il confronto tra elettroutensili. Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.
Per una stima precisa della vibrazione considerare anche i tempi, nei quali lapparecchio è spento oppure è in funzione, tuttavia non effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.
Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.
PRUDENZA!
In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.
Dati tecnici
| Tipo di prodotto BWE 16-9 14 | ||
| Prodotto Fresa diamantata | ||
| La tensione di rete V/Hz 220-240 / 50-60 | ||
| Classe di protezione | ☐ / II | |
| Potenza assorbita W 1600 | ||
| Potenza resa W 950 | ||
| Numero giri a vuoto g/min 3500-9000 | ||
| Misurazione del giri a vuoto g/min 10400 | ||
| Attacco utensile ∅ M14 | ||
| Tensione di rete | mm | 43 |
| Diametro del collo di serraggio | mm | max. 14 |
| Fresa diamantata ∅ | 12 " (per giunto rapido autobloccante), max. 6 bar | |
| Raccordo per l'acqua kg | 3,0 | |
| Livello rumore stimato A conforme alla norma EN 62841 (vedi “Rumore e vibrazione”): | ||
| Livello di pressione acustica L_pA | dB(A) | 85 |
| Livello di potenza acustica L_WA | dB(A) | 93 |
| Insicurezza K | db | 3,0 |
| Valore totale di vibrazione conforme alla norma EN 62841 (vedi “Rumore e vibrazione”): | ||
| Valore di emissione a_h nel taglio di pietra naturale | m/s ^2 | 4,67 |
| Insicurezza K | m/s ^2 | 1,5 |
Guida rapida

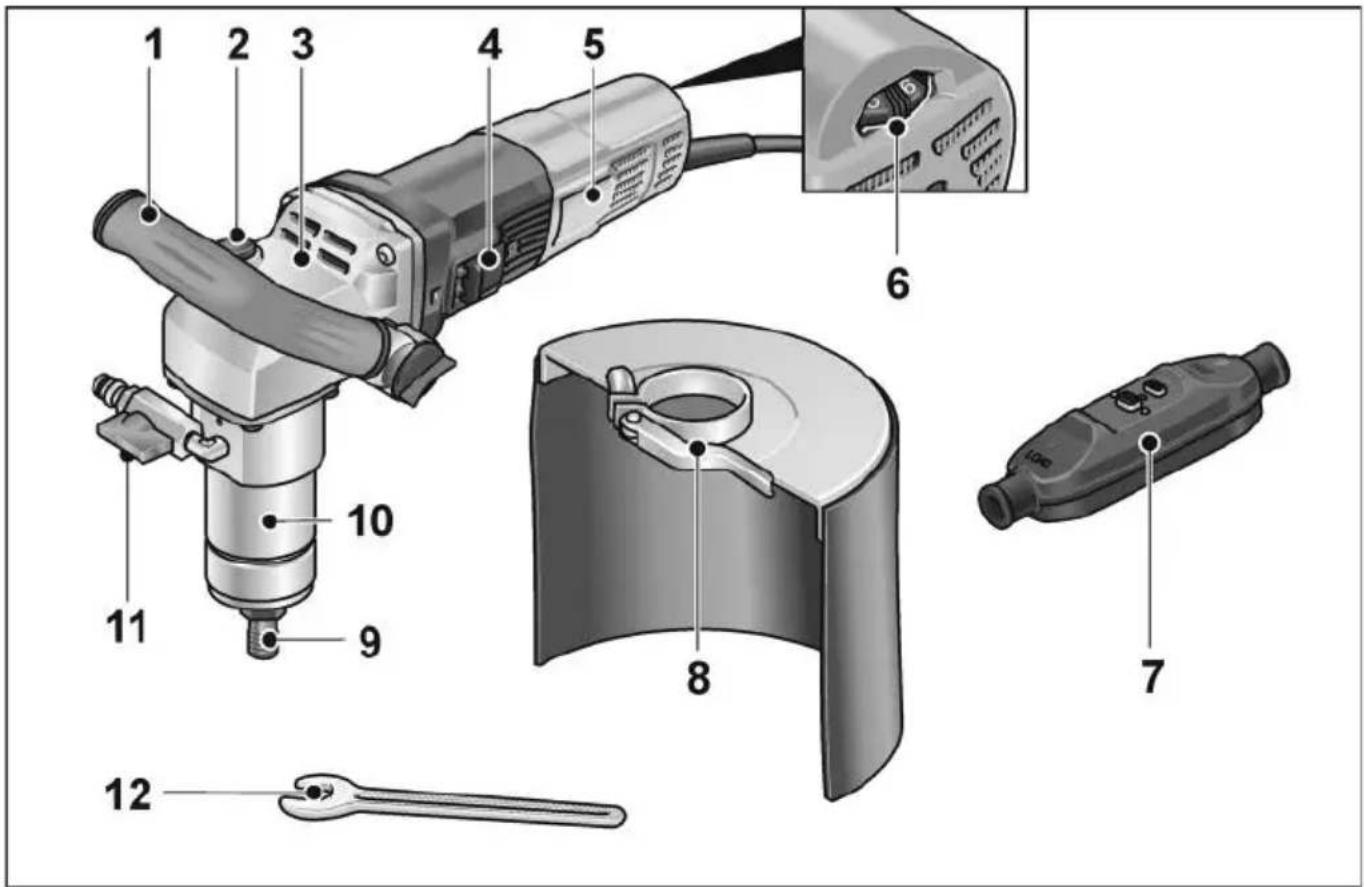

1 Impugnatura
2 Arresto alberino
per bloccare l'alberino nella sostituzione dell'utensile.
3 Scatola del cambio
4 Interruttore a bilanciere
Per accensione e spegnimento.
5 Targhetta d'identificazione
6 Rotella di regolazione per preselezione
della velocità
7 Cavo di collegamento con interruttore
di protezione PRCD
8 Protezione dagli spruzzi d'acqua
9 Portautensile
10 Colo di serraggio
11 Collegamento idrico con valvola di intercettazione
12 Chiave a forchetta apertura 17
Istruzioni per l'uso
PERICOLO!
Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.
Prima della messa in funzione
Disimballare elettroutensile ed accessori e controllare la completezza della fornitura ed eventuali danni di trasporto.
Allacciamento all'alimentazione elettrica
ATTENZIONE!
Il funzionamento di queste macchine è consentito solo con l'interruttore PRCD in dotazione. L'interruttore PRCD deve essere sempre controllato prima di ogni utilizzo.
AVVISO
Prima di azionare l'interruttore PRCD, verificare che l'elettroutensile sia spento.
Controllo prima di ogni utilizzo:
- Inserire la spina d'alimentazione nella presa.


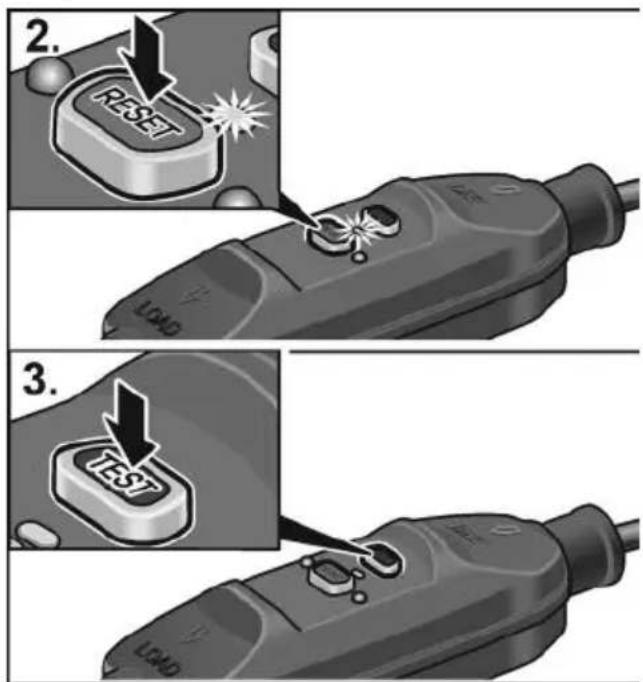

2. RESET 3. TEST- Premere il tasto "RESET".
La spia rossa deve accendersi.
- Premere il tasto "TEST".
L'interruttore PRCD deve spegnersi, la spia si spegne.
- Dopo aver premuto nuovamente il tasto "RESET", la macchina deve accendersi.
ATTENZIONE!
Se l'interruttore PRCD si disinserisce ripetutamente all'accensione della macchina o se l'interruttore PRCD non si disinserisce, scollegare immediatamente la macchina dalla rete elettrica. Non è consentito continuare a utilizzare la macchina. La sostituzione dell'interruttore PRCD deve essere effettuata esclusivamente dal servizio di assistenza del produttore.
Collegare l'alimentazione idrica
ATTENZIONE!
Tenere l'acqua lontana dall'elettroutensile e dalle persone presenti nell'area di lavoro. Mettere in funzione solo apparecchi collegati correttamente all'alimentazione idrica. Controllare regolarmente il corretto funzionamento delle guarnizioni, del rubinetto di chiusura e dei raccordi.


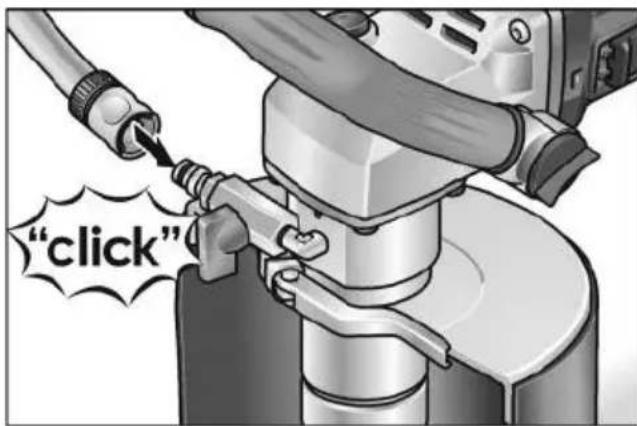

"click"■ Fissare il tubo dell'acqua da 1/2" con un innesto rapido a chiusura automatica disponibile in commercio.
■ Aprire il rubinetto solo nel luogo di utilizzo e quando l'utensile è in funzione.
■ Quando si rimuove il tubo flessibile, assicurarsi che non entri acqua nell'apparecchio.
Fissare o sostituire la fresa diamantata
ATTENZIONE!
Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina d'alimentazione.
■ Estrarre la spina d'alimentazione.

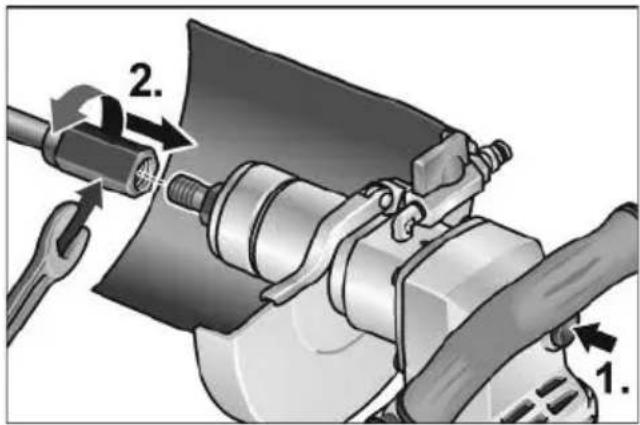

■ Tenere fermo il portautensili con la chiave a forchetta 17 in dotazione.
■ Avvitare la fresa diamantata sul mandrino.
■ Serrare la fresa diamantata con la seconda chiave a forchetta 19.
Test funzionale:
■ Inserire la spina d'alimentazione nella presa.
■ Accendere il dispositivo (senza agganciare) e lasciarlo funzionare per ca. 30 secondi. Controllare eventuali squilibri e vibrazioni.
■ Spegnere l'elettroutensile.

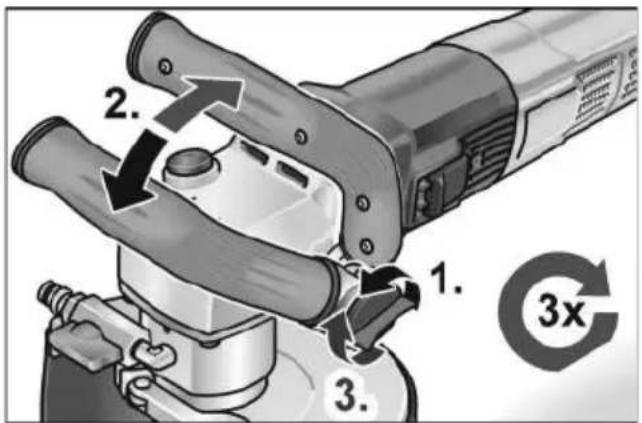

Regolazione della maniglia a staffa


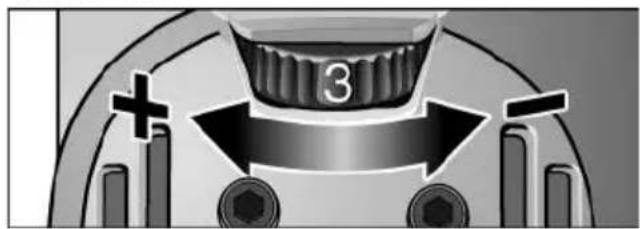

2. 1. 3. 3xPreselezione del numero di giri
Per la regolazione del numero di giri di lavoro, disporre la rotella di regolazione sul valore desiderato.
Accendere e spegnere l'elettroutensile
Servizio discontinuo senza arresto del bilico

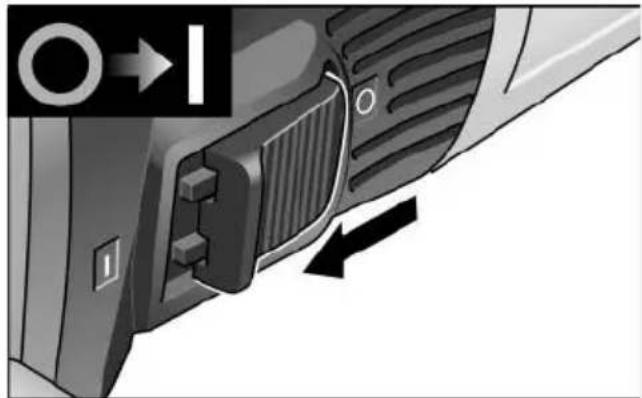

■ Spingere il bilico dell'interruttore verso avanti e mantenerlo.
■ Per spegnere rilasciare il bilico dell'interruttore.
Servizio continuo con arresto del bilico
AVVISO
Dopo un'interruzione dell'alimentazione elettrica, l'apparecchio rimasto acceso non si rimette in funzione.
Spegnere l'apparecchio:


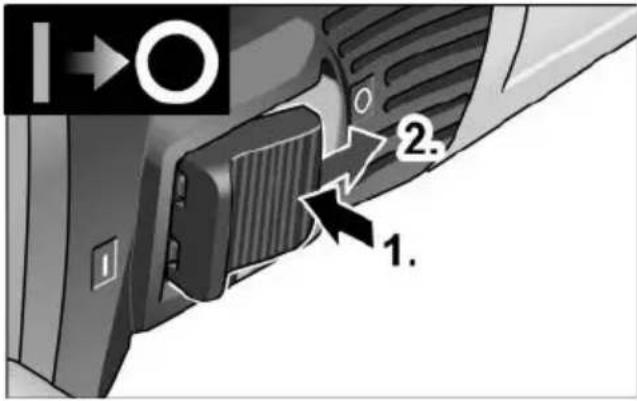

1 2. 1.■ Per spegnere, sbloccare il bilico dell'interruttore premendo sull'estremità posteriore.
i AVISO
In caso di sovraccarico temporaneo il dispositivo di disattiva automaticamente. Per proseguire il lavoro, disattivare e riattivare l'apparecchiatura.
In caso di surriscaldamento da sovraccarico in servizio continuo, l'apparecchio riduce automaticamente la velocità di rotazione, finché non si è raffreddato a sufficienza.
Alla fine della modalità di raffreddamento, l'apparecchio si disattiva automaticamente.
Per proseguire il lavoro, disattivare e riattivare l'apparecchio.
Manutenzione e cura
PERICOLO!
Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.
i AWISO
Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.
Pulizia
PERICOLO!
Non usare acqua o detergenti liquidi.
■ Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.
■ Pulire la cuffia di protezione o la tavola guida con aria compressa asciutta. Rimuovere con un pennello o una spazzola le adesioni più resistenti.
Riparazioni
Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.
i AVISO
Nel periodo di garanzia non vitre le viti sulla carcassa del motore. In caso d'inosservanza si estinguono i doveri di garanzia del produttore.
Ricambi ed accessori
Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com
Istruzioni per la rottamazione e lo smaltimento
PERICOLO!
Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.
Solo per paesi dell'UE Non gettare elettroutensili nei rifiuti domestici!
Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.
i AVVISO
Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.
Conformità C€
La dichiarazione di conformità è contenuta come allegato I nelle presenti istruzioni per l'uso.
Esclusione della responsabilità
Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.
