BRUGSANVISNING BWE 16-9 14 Flex

da Originale driftsvejledning 69

no Originale driftsanvisningen 77

sv Originalbruksanvisning 85

Anvendte symboler 69

Støj og vibration 71

Tekniske data 72

Oversigt 73

Brugsanvisning 74

Vedligeholdelse og eftersyn 76

Bortskaffelseshenvisninger ..... 76

C ∈-Overensstemmelse 76

Ansvarsudelukkelse 76

Anvendte symboler

ADVARSEL!

Betegner en umiddelbar truende fare.

Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation.

Ved tilsidesættelse af henvisningen er der fare for tilskadekomst, eller der kan opstå materielle skader.

BEMAERK

Betegner anvendelsestips og vigtige informationer.

Læs betjeningsvejledningen for at formindske risikoen for kvæstelse!

Benyt øjenværn!

Arbejd altid med begge hænder!

Henvisning om bortskaffelse af den udtjente maskine (se side 76)!

Beskyttelsesklasse II

CE -mærkning

For Deres egen sikkerheds skyld

ADVARSEL!

Læs betjeningsvejledningen inden elværktøjet tages i brug og følg:

- betjeningsvejledningen,

- „Generelle sikkerhedsanvisninger“ for håndtering af elværktøjer i vedlagte hæfte (skrift -nr.: 315915),

– de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.

Dette elværktøj er konstrueret i henhold til aktuelt teknisk niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved brug af maskinen opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, og der kan opstå materielle skader. Elværktøjet må kun benyttes

- til det dertil beregnede formål,

- i sikkerhedsteknisk korrekt tilstand.

Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.

Bestemmelsesmæssig brug

– til erhvervsmæssig brug inden for industri og håndværk,

– til frihåndsført boring af gennemgående huller og bundhuller i natursten, beton og lignende materialer med diamanthulsave ved hjælp af vand,

– til brug med værktøj, som angives i denne vejledning. Den tilladte omkredshastighed og den maksimale værktøjsdiameter må ikke overskrides.

Fælles sikkerhedsanvisninger for hulsavning

ADVARSEL!

Læs venligst alle sikkerhedshenvisninger og anvisninger. Ved tilsidesættelse af sikkerhedshenvisningerne og anvisningerne kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst alle sikkerhedshenvisninger og anvisninger for senere brug.

■ Dette elværktøj skal anvendes som hulsav. Læs alle sikkerhedshenvisninger, anvisninger, illustrationer og data, der følger med enheden. Hvis du ikke følger alle nedenstående anvisninger, kan det medføre elektrisk stød, brand og/eller alvorlige personskader.
■ Dette elværktøj er ikke egnet til slibning, sandpapirslibning, arbejde med trådbørster, polering og slibeskiveskæring. Anvendelse, som elværktøjet ikke er beregnet til, kan medføre farer og personskader.
■ Brug ikke elværktøjet til noget, som det ikke udtrykkeligt er designet og beregnet til af producenten.En sådan ombygning kan medføre, at kontrollen mistes med heraf følgende alvorlige personskader.
Der må ikke anvendes indsatsværktøj, der ikke specielt er beregnet til dette elværktøj og godkendt af producenten. Selvom tilbe -høret kan fastgøres på elværktøjet, er det ikke garanti for, at det er sikkert at bruge.
Det anvendte indsatsværktøjs yderdiameter og tykkelse skal svare til målangivelserne for elværktøjet. Forkert dimensionerede værktøjer kan ikke afskærmes tilstrækkeligt eller kontrolleres.
■ Slibeskiver, slibetallerkner eller andet tilbehør skal passe nøjagtigt på elværktøjets slibespindel. Indsatsværktøjer, der ikke passer nøjagtigt på elværktøjets slibespindel, drejer ujævnt, vibrerer kraftigt, og det kan medføre, at man mister kontrollen over dem.
■ Målene til fastgørelse af indsatsværktøjet skal svare til målene på elværktøjets fastgørelseselementer. Indsatsværktøj, der ikke fastgøres korrekt på elværktøjet, roterer ujævnt, vibrerer meget kraftigt, og det kan få dig til at miste kontrollen.

■ Beskadigede indsatsværktøjer må ikke anvendes. Kontrollér indsatsværktøjerne hver gang inden brug for afsplintninger eller revner, slibetallerknen for revner, slid eller stærkt slid. Hvis elværktøjet er faldet på gulvet, kontrolleres, om det er beskadiget. I så tilfælde skal der anvendes et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og sat på plads, skal du holde dig selv og andre personer, der befinder sig i nærheden, uden for det niveau, hvor indsatsværktøjet roterer. Lad maskinen køre et minut med maks. omdrejningstal. Beskadiget indsatsværktøj brækker for det meste i løbet af denne testtid.
Bær personligt beskyttelsesudstyr. Benyt helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Benyt afhængigt af arbejdets art støvmaske, hørevæm, beskyttelseshandsker eller special-forklæde, der beskytter mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmedlegemer, der kastes rundt og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmasken skal filtrere det støv, der opstår under arbejdet. Udsættes du for kraftig støj i længere tid, kan du lide høretab.
Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker af arbejdsemnet eller brækket indsatsværktøj kan blive kastet rundt og medføre kvæstelser, også uden for selve arbejdsområdet.
- Tag fat i det isolerede håndtag, når der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller maskinens egen ledning. Kontakt med en spændingsførende ledning kan også sætte metaldele på maskinen under spænding og medføre elektriske stød.
- Hold netledningen på afstand af roterende indsatsværktøjer. Mister du kontrollen over enheden, kan netledningen blive skåret over eller ramt, og din hånd eller arm kan blive trukket ind i det roterende indsatsværktøj.

Læg aldrig elværktøjet til side før det står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan miste kontrollen over elværktøjet.
■ Lad ikke elværktøjet køre, mens det bæres. Ved tilfældig kontakt med det roterende indsatsværktøj kan dit tøj blive fanget og trukket ind i det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i dinkrop.
■ Ventilationsåbningeme på elværktøjet skal rengøres med regelmæssige mellemrum. Motorblæseren trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk.
■ Elværktøjet må ikke anvendes i nærheden af brændbare materialer. Gnister kan antænde disse materialer.

Tilbageslag og tilsvarende advarsler Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj, f. eks. slibeskive, slibetallerken, trådbørste osv., har sat sig fast eller blokerer. Fastsættelse eller blokering medfører et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret elværktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.

Sidder f. eks. en slibeskive fast i et emne eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, blive siddende, hvorved slibeskiven brækker af eller giver tilbageslag. Slibeskiven bevæger sig hen imod eller bort fra brugeren, afhængigt af skivens omdrejningsretning på blokeringsstedet. Derved kan slibeskiver også brække.

Et tilbageslag skyldes forkert eller fejlbehæftet brug af elværktøjet. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives nedenfor.

■ Hold godt fast i elværktøjet og sørg for, at både krop og arme befinder sig i en position, der modvirker tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktions-momenterne, när maskinen kører op i hastighed. Brugeren

kan beherske tilbageslags- og reaktionskræfterne ved at træffe egnede sikkerhedsforanstaltninger.

■ Sørg for at hænderne aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag.
■ Udgå at kroppen befinder sig i det område, hvor elværktøjet bevæger sig i forbindelse med et tilbageslag. Tilbageslaget driver elværktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet.
■ Vær særlig forsigtig ved arbejder i områder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter, eller hvis det springer tilbage. Dette medfører, at man mister kontrollen, eller der opstår et tilbageslag.
■ Brug ikke kædesavklinger eller fortandede savklinger. Sådant indsatsværktøj bevirker ofte et tilbageslag, eller at man mister kontrollen over elværktøjet.

Støj og vibration

i BEMAERK

Værdierne for det A-vægtede støjniveau samt de samlede svingningsværdier fremgår af tabellen „Tekniske data“.

Støj- og svingningsværdierne er beregnet ifølge EN 62841.

ADVARSEL!

De angivne måleværdier gælder kun for nye maskiner. Støj- og svingningsværdierne ændrer sig ved daglig brug.

i BEMAERK

Det svingningsniveau, der er angivet i disse instruktioner, er blevet målt i henhold til en standardiseret måleproces i EN 62841 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingningsbelastningen. Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse.

Hvis elværktøjet dog benyttes til andre formål,

med afvigende arbejdsværktøjer eller det vedligeholdes utilstrækkeligt, kan svingningsniveauet ændre sig. Dette kan øge svingningsbelastningen i hele arbejdstidsrummet.

For nøjagtigt at kunne vurdere svingningsbelastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.

Fastlæg derfor yderligere sikkerheds- foranstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, f. eks. vedligeholdelse af elværktøj og arbejdsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb.

FORSIGTIG!

Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.

Tekniske data

Produkttype BWE 16-9 14
Produkt Diamanthulsav
Netspænding V/Hz 220-240 / 50-60
Beskyttelsesklasse		☐ / II
Optagen effekt W 1600
Afgiven effekt W 950
Tomgangsomdrejningstal omdr./min 3500-9000
Nominel tomgangshastighed omdr./min 10400
Værktøjsoptagelse ∅ M14
Spændehalsdiameter	kg	43
Diamanthulsav ∅	mm	max. 14
Vandtilslutning	mm	12 " (til selvlukkende hurtigkobling), maks. 6 bar
Vægt iht. "FLEX-procedure 01" (uden kabel)	mm	3,0
A-vægtet støjniveau i henhold til EN 62841 (se "Støj og vibration"):
Lydtryksniveau L_pA	dB(A)	85
Lydeffektniveau L_WA	dB(A)	93
Usikkerhed K	db	3,0
Samlet vibrationsniveau i henhold til EN 62841 (se "Støj og vibration"):
Emissionsværdi a_h ved skæring af natursten	m/s ^2	4,67
Usikkerhed K	m/s ^2	1,5

Oversigt

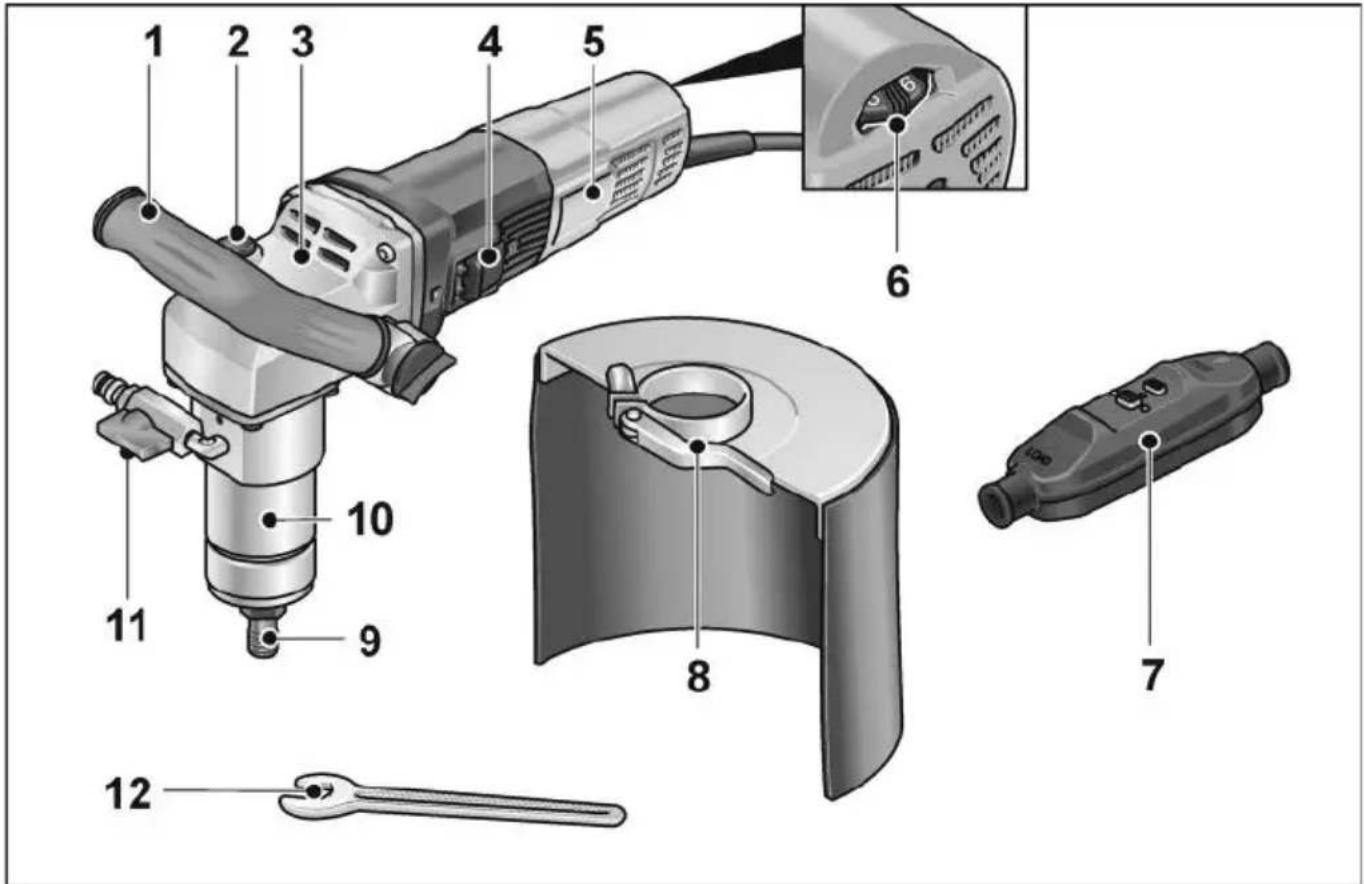

1 Håndtag
2 Spindellås
Til låsning af spindlen ved værktøjsskift.
3 Gearkasse
4 Vippekontakt
Til at tænde og slukke.
5 Typeskilt
6 Indstillingshjul til forvalg af omdrejningstal

7 Tilslutningskabel med PRCD-sikkerhedsafbryder
8 Beskyttelse mod vandsprøjt
9 Værktøjsholder
10 Spændehals
11 Vandtilslutning med stopventil
12 Gaffelnøgle str. 17

Brugsanvisning

ADVARSEL!

Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

Inden ibrugtagning

Pak elværktøjet og tilbehøret ud og kontrollér om leveringen er komplet og om der evt. er opstået transportskader.

Tilslutning til strømforsyningen

ADVARSEL!

Brug af disse maskiner er kun tilladt med den medfølgende PRCD-afbryder. PRCD-afbryderen skal altid kontrolleres før brug af enheden.

BEMAERK

Kontrollér før aktivering af PRCD-afbryderen, om elværktøjet er slukket.

1. Tryk på knappen "RESET". Den røde kontrollampe skal lyse.

2. Tryk på knappen "TEST". PRCD-afbryderen skal slå fra, kontrollampen slukkes.

3. Maskinen skal kunne tændes, när du har trykket på knappen "RESET" igen.

ADVARSEL!

Hvis PRCD-afbryderen gentagne gange slår fra, när maskinen tændes, eller hvis PRCD-afbryderen ikke udløses, skal maskinen straks kobles fra lysnettet.

Fortsat drift er ikke tilladt. Lad kun producentens kundeservice udskifte PRCD-afbryderen.

Etablering af vandtilslutning

ADVARSEL!

Hold vand væk fra elværktøjet og personer i arbejdsområdet. Brug kun enheder, der er tilsluttet korrekt til vandforsyningen. Kontrollér regelmæssigt, at pakninger, stophane og tilslutningskomponenter fungerer korrekt.

"click"

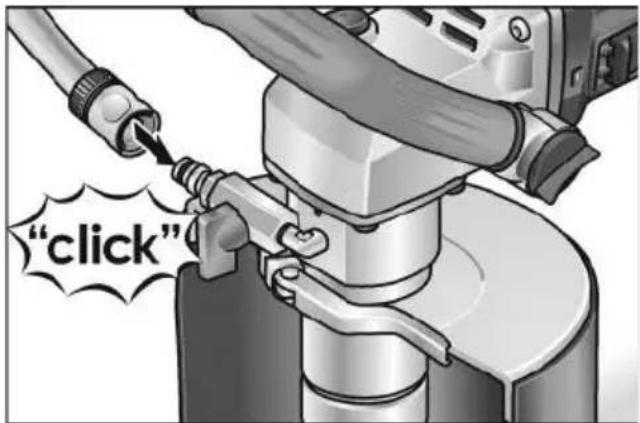

■ Fastgør ½"-vandslangen med en gængs selvlukkende lynkobling.
- Åbn først stophanen på anvendelsesstedet, mens værktøjet kører.
Når du tager slangen af, skal du sørge for, at der ikke løber vand ind i enheden.

Fastgørelse eller udskiftning af diamanthulsav

ADVARSEL!

Før alle arbejder på elværktøjet skal netstikket trækkes ud af stikkontakten.

■ Træk netstikket ud.

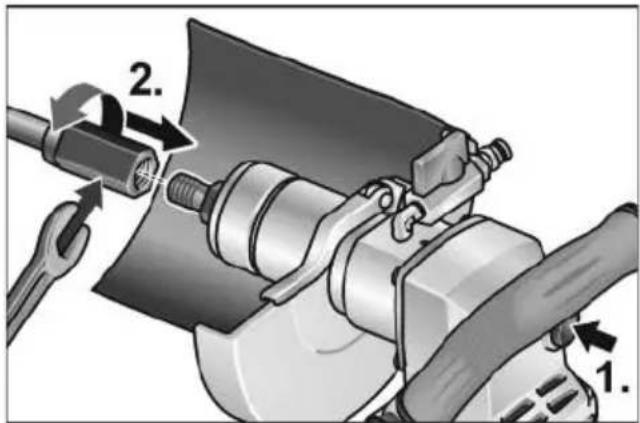

■ Fasthold værktøjsholderen med den vedlagte gaffelnøgle 17.
■ Skru diamanthulsaven på spindlen.
■ Fastspænd diamanthulsaven med den anden gaffelnøgle 19.

Funktionstest:

■ Sæt netstikket i stikkontakten.
Tænd for elværktøjet (uden indgreb), og lad det køre i ca. 30 sekunder. Kontrollér for ubalance og vibrationer.
■ Sluk elværktøjet.

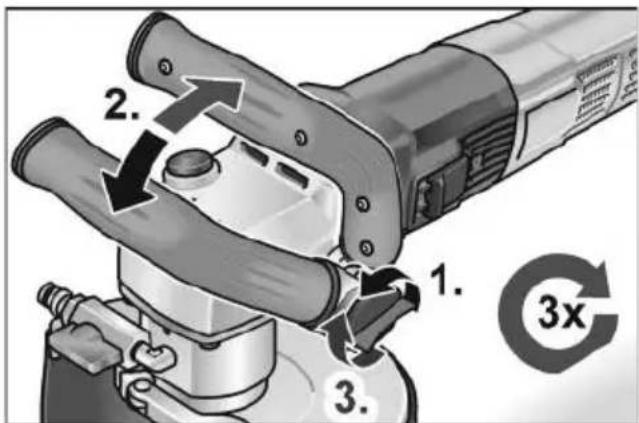

Indstilling af bøjlehåndtag

1. 2. 3. 1. 3x

Forvalg af omdrejningstal

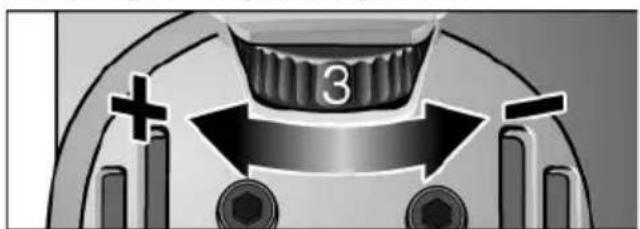

Stil indstillingshjulet på den ønskede værdi for indstilling af arbejdshastigheden.

3

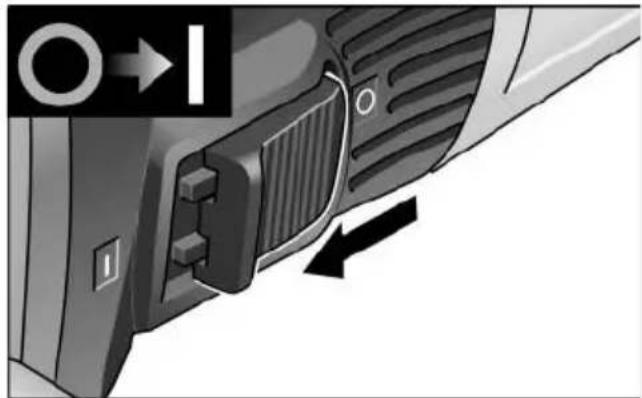

Tænd/sluk elektroværktøj Kortvarig drift uden indgreb

Konstant drift med indgreb

i BEMAERK

Efter strømsvigt starter den tændte maskine ikke igen.

1. 2.

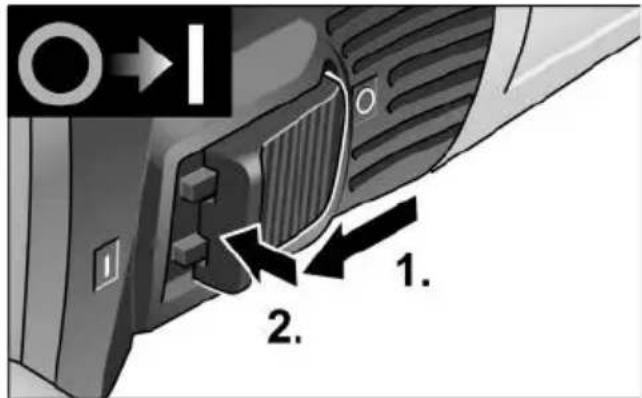

■ Skub vippekontakten fremad og lad den gå i indgreb ved at trykke på forreste ende.

Sluk maskinen:

1 2. 1.

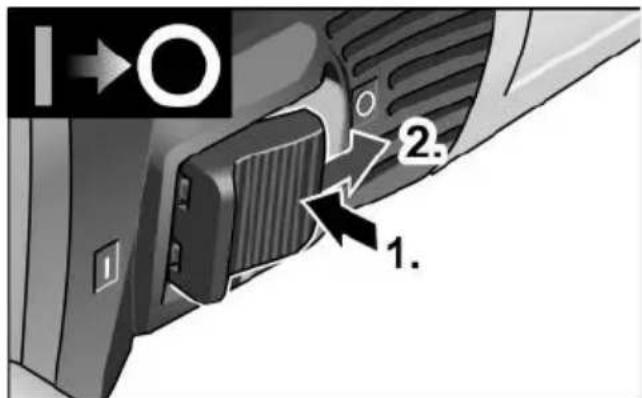

■ Frigør vippekontakten ved at trykke på bagerste ende for at slukke.

BEMAERK

Ved overbelastning i kort tid slukker apparatet automatisk. Hvis du vil fortsætte arbejdet, skal du slukke apparatet og tænde det igen. Ved overophedning som følge af overbelastning ved konstant drift reduceres apparatets omdrejningstal automatisk, indtil apparatet er afkølet tilstrækkeligt. Når kølingen er afsluttet, slukker apparatet automatisk.

Hvis du vil fortsætte arbejdet, skal du slukke apparatet og tænde det igen.

Vedligeholdelse og eftersyn

ADVARSEL!

Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

BEMAERK

Der må kun anvendes originale reservedele fra producenten. Ved brug af fremmedfabrikater bortfalder producentens garantiforpligtelser.

Rengøring

ADVARSEL!

Der må ikke anvendes vand eller flydende rengøringsmidler.

■ Blæs husets indre med motor ud regelmæssigt med tør trykluft.
■ Rengør beskyttelsesskærmen eller styrebordet med tør trykluft.
Fjern hårdnakkede aflejringer med en pensel eller børste.

Reparationer

Reparationer må kun udføres af et af producenten godkendt kundeservice-værksted.

BEMAERK

Skruerne på motorhuset må ikke løsnes i garantiperioden. Ved tilsidesættelse af dette bortfalder producentens garantiforpligtelser.

Eksplosionstegninger og reservedelslister findes på vores hjemmeside:

www.flex-tools.com

Bortskaffelseshenvisninger

ADVARSEL!

Elektroværktøjer er ikke normalt husholdningsaffald.

I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og omsætning til national ret skal udtjente elektriske værktøjer samles separat og afleveres på et opsamlingssted for materialegenvinding.

BEMAERK

Faghandlen giver oplysninger om bortskaffelsesmuligheder!

€-Overensstemmelse

Fabrikanten og hans repræsentant overtager ikke ansvaret for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes.

Fabrikanten og hans repræsentant overtager ikke ansvaret for skader, der skyldes usagkyndig brug, eller for skader, der er opstået i forbindelse med anvendelse af produkter fra andre fabrikanter.
