CHE 18.0-EC - Boremaskine/Skruemaskine Flex - Gratis brugsanvisning og manual
Find enhedens vejledning gratis CHE 18.0-EC Flex i PDF-format.
| Produkttype | Trådløs slagboremaskine |
| Mærke | Flex |
| Model | CHE 18.0-EC |
| Nominel spænding | 18 V |
| Batteritype | Li-ion 18 V (kapacitet 2,5 Ah eller 5,0 Ah) |
| Hastighed uden belastning | 0 – 1400 o/min |
| Slag uden belastning | 0 – 4500 slag/min |
| Maks. slagenergi (EPTA 05/2009) | 1,7 J |
| Værktøjsholder | SDS-plus |
| Maks. borediameter – Beton | 18 mm |
| Maks. borediameter – Træ | 20 mm |
| Maks. borediameter – Metal | 13 mm |
| Vægt (uden batteri) | 2,0 kg (ifølge EPTA 01/2003) |
| Vægt batteri 2,5 Ah | 0,42 kg |
| Vægt batteri 5,0 Ah | 0,72 kg |
| Lydtryksniveau | 91 dB(A) |
| Lydeffektniveau | 102 dB(A) |
| Vibrationer (borhammerfunktion) | 12,6 m/s² (K = 1,5 m/s²) |
| Vibrationer (mejselfunktion) | 12,0 m/s² (K = 1,5 m/s²) |
| Arbejdstilstande | Boring, borhammer, mejsel, indstilling af mejselposition |
| Yderligere funktioner | LED-lys, variabel hastighed, reversibel rotationsretning, dybdeanslag, justerbart ekstrahåndtag |
| Vedligeholdelse | Rengør jævnligt ventilationsåbningerne med trykluft; udskift støvbeskyttelseshætten, hvis den er beskadiget |
| Reparerbarhed | Reparationer af autoriseret servicecenter; reservedele på www.flex-tools.com |
| Sikkerhed | Isoleret håndtag, obligatorisk ekstrahåndtag, støvbeskyttelse, rotationsstop i midterposition |
| Overensstemmelse | CE, direktiv 2014/30/EU, 2006/42/EF, 2011/65/EU |
Ofte stillede spørgsmål - CHE 18.0-EC Flex
Brugerspørgsmål om CHE 18.0-EC Flex
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Boremaskine/Skruemaskine i PDF-format gratis! Find din vejledning CHE 18.0-EC - Flex og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. CHE 18.0-EC af mærket Flex.
BRUGSANVISNING CHE 18.0-EC Flex
Anvendte symboler 71
Tekniske data 71
Oversigt 72
For din egen sikkerheds skyld ..... 73
Støj og vibration 74
Brugsanvisning 75
Vedligeholdelse og pleje 79
Bortskaffelseshenvisninger 79
(€-overensstemmelse 79
Ansvarsudelukkelse 79
Anvendte symboler
ADVARSEL!
Betegner en umiddelbart truende fare. Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.
FORSIGTIG!
Betegner en mulig farlig situation.
Ved tilsidesættelse af henvisningen er der fare for tilskadekomst eller materielle skader.
BEMAERK!
Betegner anvendelsestips og vigtige informationer.
Symboler på apparatet
Læs betjeningsvejledningen inden ibrugtagning!
Brug øjenværn!
Brug høreværn!
Benyt et let åndedrætsværn!
Henvisning om bortskaffelse af den udtjente maskine (se side 79)!
Tekniske data
| Akku-borehammer CHE | 18.0 | -EC |
| Nominel spænding V 18 | ||
| Akku AP 18.0 (2,5 Ah) | AP 18.0 (5,0 Ah) | |
| Omdrejningstal i tomgang | o/min | 0–1400 |
| Tomgangsslagtal s/min 0–4500 | ||
| Maks. enkeltslagenergi (iht. "EPTA-procedure 05/2009") | J | 1,7 |
| Smøring Fedt | ||
| Værktøjsholder | SDS-plus | |
| Maks. bordiameter – Beton – Træ – Metal | mm mm mm | 18 20 13 |
| Vægt i henhold til "EPTA-procedure 01/2003" (uden akku) | kg | 2,0 |
| Vægt akku 2,5 Ah 5,0 Ah | kg kg | 0,42 0,72 |
da
CHE 18.0-EC
Oversigt
1 Støvbeskyttelseskappe
2 Låsehylse
3 Dybdestop
4 Drejeknap til indstilling af arbejdsfunktion
5 A f b r y d e r
Til tænd og sluk samt til opnåelse af maks. omdrejnings-/slagtal.
6 Drejeretningsvælger
7 Håndtag
8 Ekstra håndtag
9 Indskubningsåbning til akku
10 LED-belysning
Til oplysning af arbejdsområdet.
11 Typeskilt *
12 Li-ion-akku (2,5 Ah eller 5,0 Ah)
13 Akku-tilstandsvisning
14 Frigørelsesknap til akku
Læs alle sikkerhedshenvisninger og anvisninger. I tilfælde af manglende overholdelse af sikkerhedshenvisningerne og anvisningerne er der risiko for elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedshenvisninger og anvisninger til senere brug.
Inden elværktøjet tages i brug, skal du læse og følge:
– denne betjeningsvejledning,
- "Generelle sikkerhedsanvisninger" for håndtering af elværktøjer i vedlagte hæfte (skrift nr.: 315.915),
- de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.
Dette elværktøj er konstrueret i henhold til det aktuelle tekniske niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved dets brug opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, eller der kan opstå andre materielle skader. Elværktøjet må kun benyttes
- til det dertil beregnede formål,
- i sikkerhedsteknisk upåklagelig tilstand.
Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.
Bestemmelsesmæssig brug
Akku-borehammeren CHE 18.0-EC er beregnet
- til erhvervsmæssig brug inden for industri og håndværk,
– til hammerboring i murværk og beton ved fastgøring af dyvler og ankre samt gennemgangsboringer,
– til let stemmarbejde for at fjerne puds og fliser, - til brug med passende værktøj, som producenten har anbefalet til denne maskine.
Sikkerhedshenvisninger for hamre
■ Brug høreværn. Man kan miste hørelsen ved påvirkning af støj.
Benyt de medfølgende ekstrahåndtag. Der er fare for at blive kvæstet, hvis man mister kontrollen over maskinen.
Tag fat i det isolerede håndtag, når der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller maskinens egen ledning. Kontakt med en spændingsførende ledning kan også sætte metaldele på apparatet under spænding og medføre elektriske stød.
■ Åbn ikke akkuen. Der er fare for kortslutning.
Beskyt akkuen mod varme, f.eks. også mod vedvarende sollys, ild, vand og fugt. Der er eksplosionsfare.
Ved beskadigelse og ukorrekt brug af akkuen kan der sive dampe ud. Tilfør frisk luft, og kontakt en læge ved ubehag eller andre symptomer. Dampene kan irritere luftvejene.
Andre sikkerhedshenvisninger
■ Anvend egnede søgeapparater til detektering af skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elledninger kan medføre brand og elektriske stød. Beskadigelse af en gasledning kan medføre eksplosion. Indtrængen i en vandledning forårsager materielle skader, eller det kan forårsage elektriske stød.
■ Hold elværktøjet fast med begge hænder, när der arbejdes, og sørg for at stå sikkert. Elværktøjet kan føres mere sikkert med begge hænder.
■ Sørg for at sikre arbejdsemnet. Det er mere sikkert at holde arbejdsemnet fast med en spændeanordning end med hånden.
■ Anvend kun værktøj med SDS-plus værktøjsholder. Kontroller låsningen ved at trække i værktøjet.
En beskadiget støvbeskyttelseskappe skal udskiftes straks. Støvbeskyttelseskappen forhindrer, at der kan trænge støv ind i værktøjsholderen.
da
CHE 18.0-EC
■ Frigivet støv fra materialer, f.eks. blyholdige malinger, nogle træarter, mineraler og metal kan udsætte brugeren eller andre personer, der opholder sig i nærheden, for fare. Hvis dette støv indåndes eller berøres, kan det medføre åndedrætssygdomme og/eller allergiske reaktioner.
- Sørg for at arbejdspladsen udluftes godt!
- Det anbefales at anvende en støvmaske med filterklasse P2.
Der må ikke bearbejdes materialer, hvor sundhedsfarlige stoffer frigives (f.eks. asbest).
■ Brug kun originale akkuer med den spænding, der er angivet på dit elværktøjs typeskilt. Ved brug af andre akkuer, f.eks. efterligninger, regenererede akkuer eller fremmede fabrikater, er der fare for personskader eller materielle skader på grund af eksploderende akkuer.
■ Oplad kun akkuer med ladeaggregater, der er anbefalet af producenten. Ved et ladeaggregat, der er beregnet til en bestemt type akkuer, er der brandfare, hvis det anvendes med andre akkuer.
■ Akkuen kan blive beskadiget på grund af spidse genstande, f.eks. søm eller skruetrækkere, eller ved ydre kraftpåvirkning. Der kan ske en intern kortslutning, og akkuen kan brænde, ryge, eksplodere eller blive overophedet.
■ Før arbejde på elværktøjet skal drejeretningsvælgeren sættes i midterstilling.
■ Drejeretningsvælgeren og momentindstillingen må kun aktiveres, när værktøjet står stille.
Ved mærkning af elværktøjet må der kun anvendes selvklæbende skilte. Bor ikke huller i huset.
Støj og vibration
Støj- og svingningsværdierne er beregnet iht. EN 60745.
Det A-vægtede støjniveau for apparatet er typisk:
- Lydtryksniveau: 91 dB(A);
- Lydeffektniveau: 102 dB(A);
- Usikkerhed K: 3 dB.
Samlet svingningsværdi:
- ved hammerboring:
- Emissionsværdi a_h : 1 2 6
- Usikkerhed K: 1,5 m/s ^2
- ved mejsling:
- Emissionsværdi a_h : 1 2 0
- Usikkerhed K: 1,5 m/s ^2
OBS!
De angivne måleværdier gælder for nye apparater. Støj- og svingningsværdierne ændrer sig ved daglig brug.
BEMAERK!
Det svingningsniveau, der er angivet i disse anvisninger, er blevet målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingningsbelastningen.
Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelser. Hvis elværktøjet imidlertid benyttes til andre formål, med afvigende indsatsværktøjer eller utilstrækkelig vedligeholdelse, kan svingnings-niveauet afvige. Dette kan øge svingningsbelastningen betydeligt i hele arbejdstidsrummet. For en nøjagtig vurdering af svingningsbelastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men faktisk ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.
Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, som for eksempel: vedligeholdelse af elværktøj og indsatsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb.
FORSIGTIG!
Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.
CHE 18.0-EC
da
Brugsanvisning
Inden ibrugtagning
Pak elværktøjet og tilbehøret ud og kontrollér, om det er komplet eller beskadiget under transporten.
i BEMAERK
Äkkuerne er ikke fuldstændigt opladede ved levering. Før første anvendelse skal akkuerne oplades fuldstændigt. Se i den forbindelse betjeningsvejledningen til ladeaggregatet.
Isætning/skift af akku
■ Tryk den opladede akku ind i elværktøjet, til den er helt i indgreb.
For udtagning trykkes på frigørelsesknapperne (1.), hvorefter akkuen kan trækkes ud (2.).
! FORSIGTIG!
Når akkuen ikke er i brug, skal kontakterne på den beskyttes. Løse metaldele kan kortslutte kontakterne, eksplosions- og brandfare!

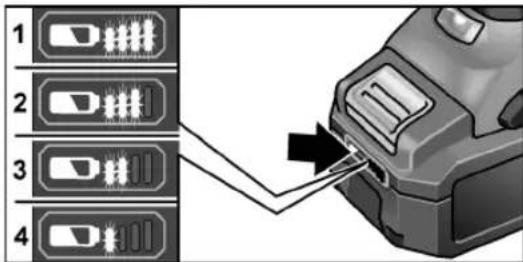

Akuens ladetilstand
■ Ved tryk på knappen kan man på lysdioden til akku-tilstandsvisning kontrollere ladetilstanden.
Hvis en af lysdioderne blinker, skal akkuen oplades. Hvis ingen lysdiode lyser efter tryk på knappen, er akkuen defekt og skal udskiftes.
Visningen forsvinder efter 5 sekunder.
i BEMAERK
Følg anvisningerne om opladning af akkuen i betjeningsvejledningen til ladeaggregatet.

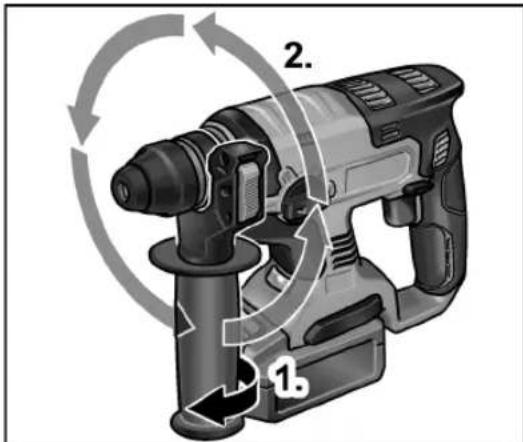

Justering af ekstra håndtag
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på elværktøjet.
FORSIGTIG!
Elværktøjet må kun benyttes, när ekstrahåndtaget er påmonteret.
Ekstrahåndtaget kan drejes til hvilken som helst ønsket position for at garantere, at der kan arbejdes så sikkert som muligt uden at blive træt.
i BEMAERK
Ved monteret dybdestop er ekstrahånd- tagets drejeområde begrænset.
■ Løsn klemfunktion ved at dreje ekstrahåndtaget mod uret (1.).
da
CHE 18.0-EC
■ Drej ekstrahåndtaget i den ønskede position (2.).
■ Ved drejning af ekstrahåndtaget med uret fikseres indstillingen.
Montering af dybdestop
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på elværktøjet.
■ Tryk klemarmen på ekstrahåndtaget ind foroven, og hold fast (1.).
■ Skub dybdestoppet ind (2.).
Skub værktøjer med SDS-plus-skaft frem til det bageste dybdestop i SDS-plus-værktøjsholderen. I modsat fald kan værktøjet bevæge sig, så boredybden indstilles forkert.

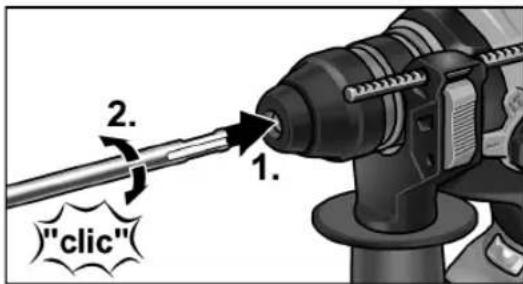

Isætning af værktøj med SDS-plus-skaft
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på elværktøjet.
FORSIGTIG!
Benyttede indsatsværktøjer kan være meget varme. Benyt beskyttelseshandsker!
BEMAERK!
Værktøjet, der anvendes, skal have et SDS-plus-skaft. Til værktøj uden SDS-plus-skaft (f.eks. træbor) skal der anvendes en trebakket borepatron (se "Montering af trebakket patron").
■ Kontrollér støvbeskyttelseskappen.
– Rengør kappen, hvis den er snavset.
- Få en defekt støvbeskyttelseskappe udskiftet.
■ Rengør værktøjer, og smør skaftet med en smule fedt.
■ Isæt indsatsværktøjet (1.), og drej (2.), indtil det låses.
■ Træk i indsatsværkøjet for at kontrollere, om det er låst.
CHE 18.0-EC
da

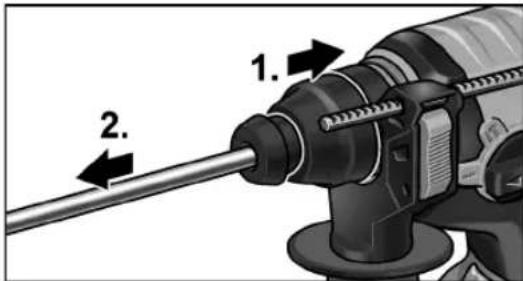

Udtagning af værktøjer
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på elværktøjet.
FORSIGTIG!
Benyttede indsatsværktøjer kan være meget varme. Brug beskyttelseshandsker!
■ Træk läsehylsen bagud (1.).
■ Tag indsatsværktøjet ud (2.).
Montering af trebakket patron
BEMAERK!
Ved montering af en trebakket borepatron er den originale adapter fra FLEX-tilbehørsprogrammet nødvendig.
■ Skru trebakket borepatron på adapter (1.).
■ Isæt adapter (2.), og drej (3.), til den låses.
■ Træk i den trebakkede borepatron for at kontrollere låsningen.
FORSIGTIG!
Arbejdsfunktionerne mejsling tog hammerboring må aldrig anvendes, når den trebakkede patron er monteret! Værktøjet og den trebakkede patron kan blive ødelagt.
Valg af drejeretning
FORSIGTIG!
Drejeretningen må kun ændres, när elværktøjet er standset helt.
■ Sæt drejeretningsvælgeren i den ønskede position:
- Venstre: Mod uret (skrue skruer ud, løsne skruer)
- Højre: Med uret (bore, skrue skruer ind, spænde skruer)
- Midte: Indkoblingsspærre (værktøjsskift, ved alt arbejde på elværktøjet)

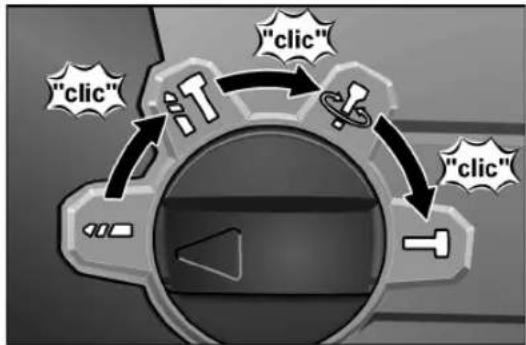

Indstilling af arbejdsfunktion
FORSIGTIG!
Arbejdsfunktionen må kun ændres, när elværktøjet står helt stille.
■ Sæt drejeknappen på ønsket arbejdsfunktion:
Boring
Hammerboring
Indstilling af mejselposition (se der)
Mejsling
da
CHE 18.0-EC
BEMAERK!
- I alle positioner skal drejeknappen gå hørbart i hak.
- Elværktøjet må ikke tændes i positionen ♣ (indstilling af mejselposition).

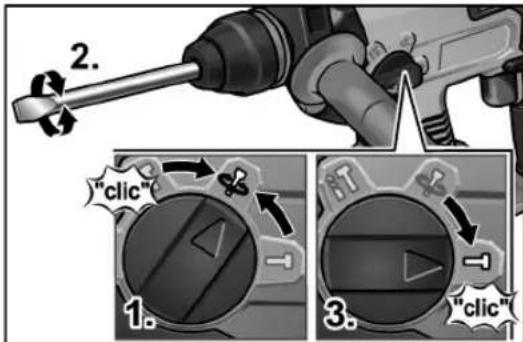

Indstilling af mejselposition
Mejslen kan drejes til en position, der er optimal for arbejdet, der skal udføres.
■ Sæt drejeknappen for arbejdsfunktion på symbolet 📂1.).
■ Drej mejslen, indtil den har den ønskede vinkel (2.).
■ Sæt drejeknappen for arbejdsfunktion på symbolet (3.). Sørg for, at den går hørbart i hak!

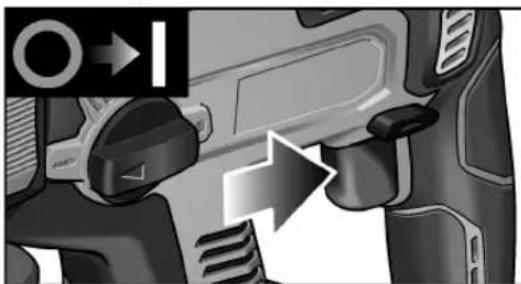

Tilkobling af elværktøjet
■ Tryk på afbryderen og hold den fast. Omdrejnings- eller slagtallet kan øges langsomt med kontakten på elværktøjet, indtil den maksimale værdi er nået.
Når elværktøjet er tændt, lyser lysdioden på arbejdsområdet.
Slukke maskinen:
■ Slip afbryderen.
Arbejdshenvisninger
Boring/hammerboring
- Sæt drejeknappen for arbejdsfunktion på symbolet (boring) eller (hammerboring). Sørg for, at den går hørbart i hak!
- Sæt boret i.
- Indstil ekstrahåndtaget i ønsket position.
- Isæt akku.
- Tag fat i elværktøjet med begge hænder, og indtag arbejdspositionen.
- Placer boret på emnet, og tænd elværktøjet.
- Pres elværktøjet forsigtigt fremad.
- Sluk maskinen, när borearbejdet er afsluttet.
Mejsling
- Isæt mejslen.
-
Sæt drejeknappen for arbejdsfunktion på symbolet
-
Drej mejslen til ønsket position.
- Sæt drejeknappen for arbejdsfunktion på symbolet 1Sørg for, at den går hørbart i hak!
- Indstil ekstrahåndtaget i ønsket position.
- Isæt akku.
- Tag fat i elværktøjet med begge hænder, og indtag arbejdspositionen.
- Tænd elværktøjet.
- Pres elværktøjet forsigtigt fremad ved mejsling, så det ikke "hopper".
- Sluk maskinen efter arbejdets afslutning.
Yderligere henvisninger
- Brugen af "skarpe" indsatsværktøjer øger arbejdsydelsen og elværktøjets levetid.
CHE 18.0-EC
da
- Rengør elværktøjet efter arbejdets afslutning, læg det i transportkufferten, og opbevar det på et tørt sted.
Vedligeholdelse og pleje
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på elværktøjet.
Rengøring
Rengør apparatet og ventilationsslidserne regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden. Blæs husets indre med motor ud regelmæssigt med tør trykluft.
Reparationer
Reparationer må udelukkende udføres af et kundeserviceværksted, der er autoriseret af producenten.
Yderligere tilbehør, især indsatsværktøjer, findes i fabrikantens kataloger.
Eksplosionstegninger og reservedelslister finder du på vores hjemmeside:
www.flex-tools.com
Bortskaffelseshenvisninger
ADVARSEL!
Elværktøjer er ikke normalt husholdningsaffald!
I henhold til europæisk direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og implementering i national ret skal udtjente elektroværktøjer indsamles separat og afleveres på et indsamlingssted for materialegenvinding.
Råstofgenvinding i stedet for bortskaffelse af affald.
Produktet, tilbehøret og emballagen skal affaldsbehandles miljørigtigt. Plastdelene er mærket til sortering efter affaldstype.
ADVARSEL!
Akkumulatorer/batterier er ikke normalt affald og må derfor ikke destrueres sammen med normalt husholdningsaffald, brændes eller kastes i vand. Udtjente akkumulatorer må ikke åbnes.
Kun for EU-lande:
Forhandleren giver oplysninger om bortskaffelsesmuligheder!
CE-overensstemmelse
Producenten og dennes repræsentant hæfter ikke for skader og mistet fortjeneste som følge af driftsafbrydelse i virksomheden, der er forårsaget af produktet eller fordi produktet ikke kunne benyttes. Producenten og dennes repræsentant hæfter ikke for skader opstået som følge af usagkyndig anvendelse eller i forbindelse med produkter fra andre producenter.
no
CHE 18.0-EC
Innhold
Betjeningsveiledningen må leses før igangsetting!
Bruk øyevern!
Bruk hørselsvern!
Ytterligere sikkerhetshenvisninger
■ Dreieknappen for arbeidsmodus stilles på symbolet 📄.
■ Drei meiselen inntil den har den ønskede vinkelen (2.).
Henvisninger om skroting
ADVARSEL!
Batterier må ikke kastes i det vanlige bosset, de må ikke brennes eller kastes i vannet. Utbrukte batterier må ikke åpnes.
Kun for EU-land:
- Anvendte symboler
- ADVARSEL!
- FORSIGTIG!
- BEMAERK!
- Symboler på apparatet
- Tekniske data
- Bestemmelsesmæssig brug
- Sikkerhedshenvisninger for hamre
- Andre sikkerhedshenvisninger
- da
- Støj og vibration
- OBS!
- Brugsanvisning
- Inden ibrugtagning
- i BEMAERK
- Isætning/skift af akku
- ! FORSIGTIG!
- Akuens ladetilstand
- Justering af ekstra håndtag
- Montering af dybdestop
- Isætning af værktøj med SDS-plus-skaft
- CHE 18.0-EC
- Udtagning af værktøjer
- Montering af trebakket patron
- Valg af drejeretning
- Indstilling af arbejdsfunktion
- Indstilling af mejselposition
- Tilkobling af elværktøjet
- Arbejdshenvisninger
- Boring/hammerboring
- Mejsling
- Yderligere henvisninger
- Vedligeholdelse og pleje
- Rengøring
- Reparationer
- Bortskaffelseshenvisninger
- CE-overensstemmelse
- no
- Innhold
- Ytterligere sikkerhetshenvisninger
- Henvisninger om skroting
Mærke : Flex
Model : CHE 18.0-EC
Kategori : Boremaskine/Skruemaskine
