CHE 18.0-EC - Urbtājs/skrūvgriezis Flex - Bezmaksas lietošanas instrukcija

Produkta veids	Bezvadu triecienurbjmašīna
Zīmols	Flex
Modelis	CHE 18.0-EC
Nominālais spriegums	18 V
Akumulatora tips	Li-ion 18 V (ietilpība 2,5 Ah vai 5,0 Ah)
Tukšgaitas ātrums	0 – 1400 apgr./min
Tukšgaitas sitieni	0 – 4500 sit./min
Maks. trieciena enerģija (EPTA 05/2009)	1,7 J
Instrumenta turētājs	SDS-plus
Maks. urbšanas diametrs – Betons	18 mm
Maks. urbšanas diametrs – Koks	20 mm
Maks. urbšanas diametrs – Metāls	13 mm
Svars (bez akumulatora)	2,0 kg (atbilstoši EPTA 01/2003)
Akumulatora svars 2,5 Ah	0,42 kg
Akumulatora svars 5,0 Ah	0,72 kg
Skaņas spiediena līmenis	91 dB(A)
Skaņas jaudas līmenis	102 dB(A)
Vibrācijas (triecienurbšanas režīms)	12,6 m/s² (K = 1,5 m/s²)
Vibrācijas (kalšanas režīms)	12,0 m/s² (K = 1,5 m/s²)
Darba režīmi	Urbšana, triecienurbšana, kalšana, kalta pozīcijas regulēšana
Papildu funkcijas	LED apgaismojums, ātruma regulators, reversīvais griešanās virziens, dziļuma ierobežotājs, regulējams papildrokturis
Apkope	Regulāri tīrīt ventilācijas atveres ar saspiestu gaisu; nomainīt putekļu aizsargvāciņu, ja tas bojāts
Remontējamība	Remonts autorizētā servisa centrā; rezerves daļas vietnē www.flex-tools.com
Drošība	Izolēts rokturis, obligāts papildrokturis, putekļu aizsardzība, griešanās apturēšana centrālajā stāvoklī
Atbilstība	CE, direktīvas 2014/30/ES, 2006/42/EK, 2011/65/ES

Bieži uzdotie jautājumi - CHE 18.0-EC Flex

Kā nomainīt akumulatoru?

Lai noņemtu akumulatoru, nospiediet atbloķēšanas taustiņus, kas atrodas katrā pusē, un pavelciet akumulatoru atpakaļ. Lai to ievietotu, bīdiet to nodalījumā, līdz dzirdat klikšķi. Pārliecinieties, ka akumulators ir fiksēts pirms instrumenta lietošanas.

Kā regulēt urbšanas dziļumu?

Izmantojiet dziļuma ierobežotāju, kas atrodas uz papildroktura. Nospiediet fiksācijas sviru, ievietojiet ierobežotāju un iestatiet vēlamo dziļumu, pēc tam atlaidiet sviru. Vienmēr bīdiet SDS-plus instrumentu līdz aizmugurējam atdurim precīzai regulēšanai.

Kāda veida urbjus izmantot?

Izmantojiet SDS-plus kāta urbjus cietiem materiāliem, piemēram, betonam. Kokam vai metālam uzstādiet trīsžokļu patronu ar oriģinālo Flex adapteri. Neizmantojiet trieciena režīmu ar trīsžokļu patronu.

Kā mainīt griešanās virzienu?

Instrumentam jābūt apstādinātam. Pabīdiet griešanās virziena slēdzi vēlamajā pozīcijā: pa kreisi pretēji pulksteņrādītāja virzienam (atskrūvēšana), pa labi pulksteņrādītāja virzienā (urbšana/skrūvēšana) vai vidū bloķēšanai (instrumenta maiņa).

Kā izmantot triecienurbšanas režīmu?

Pagrieziet darba režīma slēdzi uz triecienurbšanas simbolu (āmurs). Sagaidiet dzirdamu klikšķi. Vienmēr izmantojiet papildrokturi un valkājiet trokšņu slāpētājus.

Kā tīrīt urbjmašīnu?

Noņemiet akumulatoru. Tīriet ventilācijas atveres un korpusu ar sausu saspiestu gaisu vai drānu. Neizmantojiet ūdeni. Pārbaudiet putekļu aizsargvāciņu un nomainiet to, ja tas ir bojāts.

Ko darīt, ja urbjmašīna neiedarbojas?

Pārbaudiet, vai akumulators ir uzlādēts un pareizi ievietots. Pārliecinieties, ka griešanās virziena slēdzis nav centrālajā pozīcijā (bloķēts). Ja problēma joprojām pastāv, sazinieties ar autorizētu Flex servisa centru.

Kā uzstādīt trīsžokļu patronu?

Uzskrūvējiet trīsžokļu patronu uz oriģinālā Flex adaptera. Ievietojiet adapteri SDS-plus ligzdā un pagrieziet līdz fiksācijai. Neizmantojiet trieciena režīmu ar šo montāžu.

Kādi piederumi ir ieteicami?

Izmantojiet oriģinālos Flex piederumus: AP 18.0 akumulatori, atbilstoši lādētāji, SDS-plus urbji, kalti, trīsžokļu patrona ar adapteri. Skatiet Flex katalogu, lai uzzinātu vairāk iespēju.

Kā pārstrādāt izlietoto akumulatoru?

Neizmetiet akumulatoru kopā ar sadzīves atkritumiem. Saskaņā ar direktīvu 2006/66/EK, nogādājiet to savākšanas punktā vai pie sava specializētā tirgotāja videi draudzīgai pārstrādei.

LIETOŠANAS INSTRUKCIJA CHE 18.0-EC Flex

Izmantotie simboli 173
Tehniskā informācija 173
Iss apskats 174
Jūsu drošībai 175
Troksnis un vibrācija 176
Lietošanas instrukcija 177
Tehniskā apkope un kopšana ..... 181
Norādījumi par likvidēšanu ..... 181
CE Atbilstība 181
Atruna....181

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību. Sī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējami bīstamu situāciju. Neievērojot šo norādījumu, var radīt traumas vai materiālus zaudējumus.

NORĀDĪJUMS!

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Nēsājiet trokšņu aizsargu!

Izmantojietrespiratoru!

Norādījums par nolietotās ierīces likvidēšanu (skat. lappusi 181)!

Tehniskā informācija

Triecienurbjmašinaar akumulatoru	CHE 18.0-EC
Nominālais spriegums V	18
Akumulators AP 18.0 (2,5 Ah)AP 18.0 (5,0 Ah)
Apgriezienu skaitstukšgaitā	min ^-1	0–1400
Sitienu skaits tukšgaitā	min ^-1	0–4500
Maks. viena sitienaenergija (saskaņā ar„EPTA procedūru05/2009”)	J	1,7
Elļlošana Ella
Instrumenta patrona SDS	-plus
maks. urbuma diametrs– betons– koks– metāls	mmmmmm	182013
Svars atbilstoši „EPTA-procedure 01/2003”(bez akumulatora)	kg 2,0
Akumulatora svars2,5 Ah5,0 Ah	kgkg	0,420,72

lv

CHE 18.0-EC

Iss apskats

1 Putekļu aizsargvāks
2 Fiksējošā uzmava
3 D z i ! u m a t
4 Darba režima pagriežamā poga
5 Slēdzis

leslēgšanai un izslēgšanai, kā arī paaugstināšanai līdz maksimālajam apgriezienu/sitienu skaitam.

6 Rotācijas virziena izvēles slēdzis

7 R o k t u r i s

8 Papildrokturis

9 Akumulatora nodalijums

10 LED apgaismojums Darba zonas apgaismošanai.

11 Datu plāksnīte*
12 Litija jonu akumulators (2,5 Ah vai 5,0 Ah)
13 Akumulatora līmeņa indikators
14 Akumulatora atblokēšanas taustiņš

Jūsu drošībai

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Neievērojot drošības tehnikas noteikumus un norādījumus, var radīt elektriskās strāvas triecienu, aizdegšanos un/vai smagus ievainojumus.

Saglabājiet visus drošības tehnikas noteikumus un norādījumus turpmākai lietošanai.

Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

• šo lietošanas pamācību,
• „Vispārējiem drošības tehnikas norādījumiem” darbā ar elektroinstrumentiempievienoto brošūru (Apraksti Nr.: 315.915),
• darba objektā paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šā elektroinstrumenta konstrukcija izstrādāta atbilstīgi tehniskās attistības fīmenim un apstiprinātiem drošības tehnikas noteikumiem. Tomēr, lietojot šo instrumentu, lietotājs vai trešās personas var gūt ievainojumus vai pat zaudēt dzīvību, vai sabojāt ierici vai citas materiālas vērtības. Elektroinstrumentu drīkst izmantot tikai

• paredzētajiem darbiem
• drošības tehnikas noteikumiem atbilstīgā stāvoklī.
  Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstīga izmantošana

Triecienurbjmašina ar akumulatoru CHE 18.0-EC ir paredzēta

– profesionālai izmantošanai rūpniecībā un amatniecībā,
- veserurbšanai akmens mūros un betonā dībeļu un enkurnostiprinājumiem un caurumiem,
– viegliem kalšanas darbiem apmetuma un fližu nonemšanai,
- izmantošanai ar tam piemērotu un ar šīs ierīces ražotāja ieteiktu instrumentu.

Drošības tehnikas noteikumi veseriem

■ Valkājiet dzirdes aizsardzības līdzekļus. Trokšņa iedarbība var izraisīt dzirdes zudumu.
Izmantojiet kopā ar ierīci piegādātos papildrokturus. Kontroles zudums var izraisīt traumas.
■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildāt darbus, kuru laikā izmantojamais instruments var aizskart slēptus elektrības vadus vai paša instrumenta tīkla kabeli. Saskare ar vadu, kurā ir spriegums, var izraisīt spriegumu arī ierīces metāla detaļās un izraisīt elektrotraumu.
■ Neatveriet akumulatoru. Pastāv īsslēguma risks.
Sargājiet akumulatoru no karstuma, piem., aīn no ilgstošas saules staru iedarbības, kā aī liesmām, ūdens un mitruma. Pastāv eksplozijas risks.
■ No bojāta vai nepareizi izmantota akumulatora var izplūst tvaiki. Gādājiet par svaiga gaisa pieplūdi un vērsieties pie ārsta, ja rodas sūdzības. Tvaiki var kairināt elpcelus.

Citi drošības norādījumi

Izmantojiet piemērotus kontrolaparātus slēptu elektrības vadu konstatēšanai vai vērsieties vietējā elektroapgādes dienestā. Saskare ar elektrības vadiem var izraisīt aizdegšanos un elektrotraumas. Gāzes vada bojājumi var izraisīt sprādzienu. leklūšana ūdensvadā izraisa materiālos zaudējumus vai var izraisīt elektrotraumu.
Strādājot elektroinstrumentu turiet stingri abās rokās un raugieties, lai jūsu stāja būtu stabila. Ar abām rokām elektroinstrumentu var vadīt drošāk.
■ Nostipriniet sagatavi. Izmantojot iespīlēšanas ierīci, sagatavi var turēt drošāk nekā ar roku.
Izmantot tikai instrumentus ar SDS-plus instrumenta nostiprinājumu. Velkot instrumentu, pārbaudiet, vai tas ir pareizi nostiprināts.

lv

CHE 18.0-EC

■ Ja putekļu aizsargvāks ir bojāts, tas nekavējoties jānomaina. Putekļu aizsargvāks novērš putekļu iekļūšanu instrumenta patronā.
■ Putekļi, kas izdalās no materiāliem, piemēram, no svinu saturošiem krāsu slāņiem, atsevišķām koksnes šķirnēm, minerāliem un metāliem, var būt bīstami strādājošajiem un tuvumā esošajiem cilvēkiem. So putekļu ieelpošana vai pieskaršanās tiem var izraisīt elpceļu slimības un/vai alerģiskas reakcijas.
- Nodrošiniet labu darba vietas vēdināšanu!
– Ja iespējams, izmantojiet ārēju putekļu nosūkšanu.
- Tiek ieteikts izmantot P2 filtra kategorijas filtrējošās aizsargmaskas.
■ Neapstrādājiet materiālus, kuri izdala veselībai bīstamas vielas (piem., azbestu).
Izmantojiet vienīgi originālos akumulatorus ar spriegumu, kāds norādīts jūsu elektroinstrumenta datu plāksnītē. Ja tiek izmantoti citādi akumulatori, piemēram, atdarinājumi, atjaunoti akumulatori vai citu firmu ražojumi, iespējams traumu un materiālo zaudējumu risks, ko rada eksplodējoši akumulatori.
Uzlādējiet akumulatorus tikai ražotāja ieteiktajās uzlādes ierīcēs. Uzlādes ierīce, kas piemērota tikai noteikta tipa akumulatoru uzlādei, var izraisīt aizdegšanos, ja tiek izmantota ar citiem akumulatoriem.
■ Akumulatoru var sabojāt ar tādiem smailiem priekšmetiem kā naglām un skrūvgriežiem vai ārēja spēka iedarbībā. lespējams izraisīt ieksēju īsslēgumu, un akumulators var aizdegties, kūpēt, eksplodēt vai pārkarst.
■ Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi vidējā pozīcijā.
■ Rotācijas virziena izvēles slēdzi vai griezes momenta iestatījumu drīkst nospiest tikai tad, kad instruments ir miera stāvoklī.
■ Elektroinstrumenta apzīmēšanai izmantojiet tikai uzlīmes. Neurbiet korpusā caurumus.

Troksnis un vibrācija

Trokšna un svārstību vērtības noteiktas saskaņā ar standartu EN 60745.

Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:

- Skañas spiediena limenis: 91 dB(A);

- Skañas jaudas limenis: 102 dB(A);

- Mērījuma neprecizitāte K: 3 dB.

Svārstību summārā vērtība:

- perforēšanas laikā:

- Emisijas vērtība a _h : 1 ^2 6

- Mērījuma neprecizitāte K: 1,5 m/s ^2

- kalot:

- Emisijas vērtība a h: 1 2 0

- Mērījuma neprecizitāte K: 1,5 m/s ^2

UZMANĪBU!

Mērijumu vērtības norādītas jaunām ierīcēm. Lietojot ikdienā, trokšņa un svārstību vērtības mainās.

NORĀDĪJUMS!

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts, ievērojot standartā EN 60745 normēto mērišanas metodi, un to var izmantot elektroinstrumentu salīdzināšanai. To var izmantot, lai noteiktu svārstību aptuveno iedarbību.

Dotais svārstību līmenis attiecas uz galvenajiem elektroinstrumenta izmantošanas veidiem. Tomēr, izmantojot elektroinstrumentu citiem mērķiem, ar neatbilstīgiem darba instrumentiem vai nepietiekamā tehniskajā stāvoklī, svārstību līmenis var neatbilst norādītajam. Tādējādi svārstību kopējā iedarbība darba laikā var palielināties.

Lai precīzi noteiktu svārstībuiedarbību, būtu jānem vērā arī laiks, kad ierīce ir izslēgta vai darbojas, bet netiek lietota. Tādējādi svārstību kopējo iedarbību darba laikā var ievērojami samazināt.

Sastādiet drošības tehnikas papildnoteikumus lietotāja aizsardzībai pret svārstību iedarbību, piemēram, attiecībā uz: elektroinstrumenta un darba instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Ja skaņas spiediens ir lielāks par 85 dB(A), lietojiet ausu aizsardzības līdzekļus.

CHE 18.0-EC

lv

Lietošanas instrukcija

Pirms ekspluatācijas

Izsainojiet elektroinstrumentu un pārliecinieties, vai ir visas piegādes komplekta daļas un vai transportēšanas laikā nav radušies bojājumi.

i NORĀDĪJUMS!

Piegādes stāvoklī akumulatori nav uzlādēti pilnībā. Pirms pirmreizējās lietošanas pilnībā uzlādējiet akumulatorus. Šai nolūkā skatiet uzlādes ierīces lietošanas instrukciju.

Akumulatora ievietošana/maina

■ Uzlādētu akumulatoru iespiediet elektroinstrumentā, līdz tas pilnībā nofiksējas.

■ Lai akumulatoru iznemtu, nospiediet atblokēšanas taustinu (1.) un iznemiet akumulatoru (2.).

UZMANĪBU!

Ja akumulators netiek lietots, sargājiet tā kontaktus. Valīgas metāla detaļas var radīt kontaktos īssavienojumu, pastāv sprādziena un aizdegšanās risks!

Akumulatora uzlādes līmenis

Nospiežot taustiņu, akumulatora uzlādes indikatorā ar LED diodēm var pārbaudīt uzlādes līmeni.

Ja mirgo viena no LED diodēm, akumulators ir jāuzlādē. Ja pēc taustiņa nospiešanas neiedegas neviena LED diode, akumulatoram ir defekts, un tas ir jānomaina.

Rādījums nodziest pēc 5 sekundēm.

i NORĀDĪJUMS!

levērojiet uzlādes ierīces lietošanas instrukcijā sniegtos norādījumus par akumulatora uzlādēšanu.

Papildroktura regulēšana

BRĪDINĀJUMS!

Pirms uzsākt darbus pie elektroinstrumenta, iznemiet no ierīces akumulatoru.

UZMANĪBU!

Izmantojiet elektroinstrumentu tikai ar uzstādītu papildrokturi.

Papildrokturi var pagriezt jebkurā nepieciešamajā pozīcijā, lai nodrošinātu drošu un nenogurstošu darbu.

i NORĀDĪJUMS!

Ja ir uzstādīts dzilumatturis, papildroktura grozīšanas diapazons ir ierobežots.

■ Pagriežot papildu rokturi pretēji pulksteņrādītāja kustības virzienam, atbrīvojiet fiksatoru (1.).

lv

CHE 18.0-EC

■ lebīdiet papildrokturi vajadzīgajā pozīcijā (2.).
■ Pagriežot papildrokturi pulkstenrādītāja kustības virzienā, fiksējiet iestatījumu.

Dziłuma aiztura montāža

BRĪDINĀJUMS!

Pirms uzsākt darbus pie elektroinstrumenta, iznemiet no ierīces akumulatoru.

■ Piespiediet uz papildroktura esošā aretiera augšējo dalu un pieturiet (1.).
■ lebīdiet dziluma aizturi (2.).

■ lestatiet dziluma aiztura nepieciešamo urbšanas dzilumu.
■ Atlaidiet aretieri.

i NORĀDĪJUMS!

Uzbīdiet instrumentu ar SDS-plus uzgali līdz SDS-plus instrumentu ligzdas aizmugures atdurim. Instrumenta kustēšanās var izraisīt nepareizu urbšanas dziluma iestatīšanu.

Elektroinstrumentu izmantošana ar SDS-plus galeni

BRĪDINĀJUMS!

Pirms uzsākt darbus pie elektroinstrumenta, iznemiet no ierīces akumulatoru.

UZMANĪBU!

Izmantotie darba instrumenti var sakarst. Valkājiet aizsargcimdus!

NORĀDĪJUMS!

Izmantotajiem instrumentiem jābūt ar SDS-plus galeni. Instrumentiem, kuriem nav SDS-plus galeņa (piem., kokurbji), jāizmanto trīsžokļu patrona (skat. „Trīsžokļu patronas montāža”).

■ Pārbaudiet putekļu aizsargvāku.

– Aizsērējušu vāku notīriet.
- Bojāts putekļu aizsargvāks jānomaina.

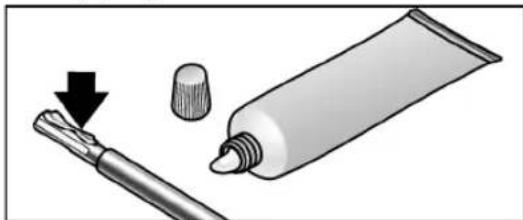

■ Notīriet instrumentus un nedaudz ieeillojiet galeni.

■ levietojiet instrumentu (1.) un grieziet (2.), līdz tas tiek fiksēts.

■ Velkot instrumentu, pārbaudiet, vai tas ir nostiprināts.

CHE 18.0-EC

lv

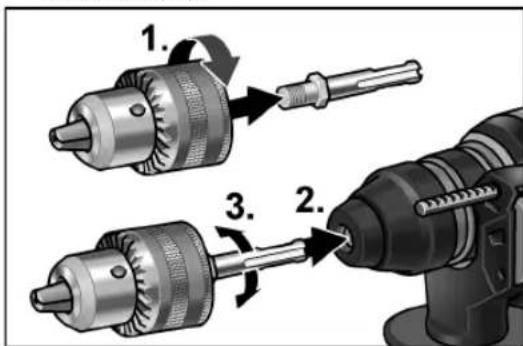

Trīsžokļu patronas montāža

NORĀDĪJUMS!

Trisžoklu patronas montāžai vajadzīgs originālais adapters, kas pieejams FLEX piederumu programmā.
■ Uzskrūvējiet trīsžokļu patronu uz adaptera (1.).

■ levietojiet adapteru (2.) un grieziet (3.), līdz tas tiek fiksēts.
■ Velkot trīsžokļu patronu, pārbaudiet, vai tā ir nostiprināta.

UZMANĪBU!

Ja ir montēta trīsžokļu patrona, nekad neizmantojiet kalšanas Tvai perforēšanas iT darba režīmu! lespējami bojājumi instrumentam un trīsžokļu patronai.

Rotācijas virziena izvēle

UZMANĪBU!

Rotācijas virzienu var mainīt tikai elektroinstrumenta miera stāvoklī.

Pārvietojiet rotācijas virziena izvēles slēdzi vajadzīgajā pozīcijā.

• Pa kreisi: pretēji pulksteņrādītāju kustības virzienam (izskrūvēt vai atskrūvēt skrūves)
• Pa labi: pulksteņrādītāju kustības virzienā (ieskrūvēt vai pievilkt skrūves, urbt)
• Vidū: ieslēgšana blokēta (darba instrumentu maiņa; veicot jebkādus darbus pie elektroinstrumenta)

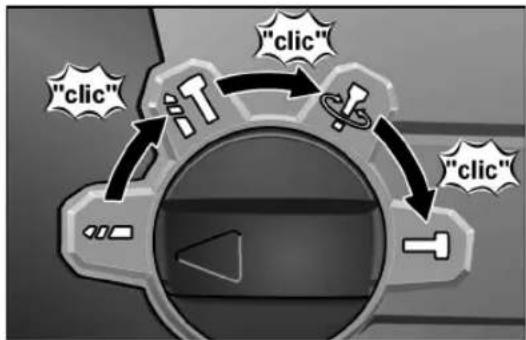

Darba režima iestatīšana

UZMANĪBU!

Mainiet darba režimu tikai elektroinstrumenta miera stāvokli.

■ lestatiet pagriežamo pogu pret nepieciešamo darba režimu:

Urbšana

Perforēšana

Kalta pozicijas iestatīšana (skatīt tur)

Kalšana

lv

CHE 18.0-EC

NORĀDĪJUMS!

• Visās pozīcijās pagriežamajai pogai jāfiksējas ar dzirdamu klikški.
• Elektroinstrumentu nedrikst ieslēgt, kad tas ir iestatīts pozicijā (kalta pozicijas nostādīšana).

Kalta pozīcijas nostādīšana

Kaltu var pagriezt darbībai optimālajā pozīcijā..

■ Darba režima pagriežamo pogu pagrieziet pret simbolu 📄1.).
■ Grieziet kaltu, līdz tas pagriezts vajadzīgajā leŋkī (2.).

Darba režima pagriežamo pogu pagrieziet pret simbolu 7(3.). Raugieties, lai būtu dzirdams fiksācijas klikškis!

Elektroinstrumenta ieslēgšana

■ Spiediet slēdzi un turiet to nospiestu. Ar elektroinstrumenta slēdzi var pakāpeniski palielināt apgriezienu skaitu jeb sitienu skaitu līdz maksimālai vērtībai. Kad elektroinstruments ir ieslēgts, LED apgaismo darba zonu. Instrumenta izslēgšana:

■ Atlaidiet slēdzi.

Darba norādījumi

Urbšana/perforēšana

1. Darba režima pagriežamo pogu pagrieziet pret simbolu (urbšana) vai (perforēšana). Raugieties, lai būtu dzirdams fiksācijas klikškis!
2. levietojiet urbi.
3. lestatiet papildrokturi nepieciešamajā pozīcijā.
4. levietojiet akumulatoru.
5. Satveriet elektroinstrumentu ar abām rokām un ienemiet darba pozīciju.

1. Piestipriniet urbi un ieslēdziet elektroinstrumentu.
2. Izjusti spiediet elektroinstrumentu uz priekšu.
3. Pēc urbšanas beigšanas izslēdziet ieriči.
4. levietojiet kaltu.
5. Darba režima pagriežamo pogu pagrieziet pret simbolu
6. Pagrieziet kaltu nepieciešamajā pozīcijā.
7. Darba režima pagriežamo pogu pagrieziet pret simbolu Raugieties, lai būtu dzirdams fiksācijas klikškis!
8. lestatiet papildrokturi nepieciešamajā pozīcijā.
9. levietojiet akumulatoru.
10. Satveriet elektroinstrumentu ar abām rokām un ienemiet darba pozīciju.
11. Elektroinstrumenta ieslēgšana
12. Kalšanas laikā izjusti spiediet elektro-instrumentu uz priekšu, tā lai tas nelec.
13. Pēc darba beigšanas izslēdziet ierīci.

Kalšana

CHE 18.0-EC

lv

Papildnorādījumi

– Izmantojot „asus” darba instrumentus, palielinās darba ražība un elektroinstrumenta ilgizturība.
– Pēc darba notīriet elektroinstrumentu un uzglabājiet transportēšanas koferī sausā vietā.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms uzsākt darbus pie elektroinstrumenta, iznemiet no ierīces akumulatoru.

Tirišana

Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarīgs no apstrādājamā materiāla un lietošanas ilguma. Korpusa iekšpuse un motors regulāri jāizpūš ar sausu saspiesto gaisu.

Remonts

Remontu uzticiet ražotāja pilnvarotai klientu apkalpošanas dienesta darbnīcai.

Rezerves da las un piederumi

Citus piederumus, jo ipaši darba instrumentus, var aplukot ražotāja katalogā. Detalu izkārtojuma attēli un rezerves daļu saraksti pieejami mūsu mājaslapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Lai nolietotus instrumentus vairs nevarētu lietot, nogrieziet tiem elektrības vadu.

Tikai ES valstīs. Elektroinstrumentus neizmetiet kopā ar sadzīves atkritumiem!

Saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem un tās transponēšanu valsts tiesību aktos nolietoti elektroinstrumenti jāsavāc atsevišķi un jānodod otrreizējai, videi nekaitīgai pārstrādei.

Izejvielu pārstrāde, nevis atkritumu iznīcināšana.

lerīcei, aprīkojumam un iepakojumam nepieciešama vides aizsardzības noteikumiem atbilstoša utilizēšana. Uz plastmasas detalām ir markējums, lai pārstrādē varētu ievērot plastmasas veidu tīrību.

BRĪDINĀJUMS!

Nemetiet akumulatorus/baterijas mājas atkritumos, ugunī vai ūdenī. Neatveriet nolietotus akumulatorus.

Tikai ES valstim: saskaņā ar 2006/66/EK direktīvu bojātus vai nolietotus akumulatorus/baterijas jāpārstrādā.

NORĀDĪJUMS!

Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.

CE Atbilstība

Ar pilnu atbildību paziņojam, ka „Tehniskā informācija” aprakstītais izstrādājums atbilst norādītajiem standartiem vai normatīvajiem dokumentiem:

EN 60745 atbilstigi noteikumiem

Direktīvās 2004/108/EK (līdz 19.04.2016.), 2014/30/ES (no 20.04.2016.), 2006/42/EK, 2011/65/EK.

Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle Manager Research & Development (R & D)

Ražotājs un viņa pārstāvis neatbild par zaudējumiem un peļnas zudumiem, ko radījis saimnieciskās darbības pārtraukums, kuru izraisījis ražojums vai ražojuma izmantošanas neiespējamība. Ražotājs un viņa pārstāvis neatbild par materiālajiem zaudējumiem, kuri tika izraisīti, ierīci neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.

ru

CHE 18.0-EC

Содержание
