| Termék típusa | Vezeték nélküli ütvefúró-csavarbehajtó |
| Márka | Flex |
| Modell | CHE 18.0-EC |
| Névleges feszültség | 18 V |
| Akkumulátor típusa | Li-ion 18 V (kapacitás 2,5 Ah vagy 5,0 Ah) |
| Üresjárati fordulatszám | 0 – 1400 ford/perc |
| Üresjárati ütésszám | 0 – 4500 ütés/perc |
| Maximális ütési energia (EPTA 05/2009) | 1,7 J |
| Szerszámbefogás | SDS-plus |
| Maximális fúrási átmérő – Beton | 18 mm |
| Maximális fúrási átmérő – Fa | 20 mm |
| Maximális fúrási átmérő – Fém | 13 mm |
| Tömeg (akkumulátor nélkül) | 2,0 kg (EPTA 01/2003 szerint) |
| 2,5 Ah akkumulátor tömege | 0,42 kg |
| 5,0 Ah akkumulátor tömege | 0,72 kg |
| Hangnyomásszint | 91 dB(A) |
| Hangteljesítményszint | 102 dB(A) |
| Rezgés (ütvefúró üzemmód) | 12,6 m/s² (K = 1,5 m/s²) |
| Rezgés (véső üzemmód) | 12,0 m/s² (K = 1,5 m/s²) |
| Üzemmódok | Fúrás, ütvefúrás, vésés, vésőállás beállítása |
| Kiegészítő funkciók | LED világítás, fordulatszám-szabályozó, forgásirányváltó, mélységütköző, állítható segédfogantyú |
| Karbantartás | Rendszeresen tisztítsa a szellőzőnyílásokat sűrített levegővel; cserélje ki a porvédő sapkát, ha sérült |
| Javíthatóság | Javítás hivatalos szervizben; pótalkatrészek a www.flex-tools.com oldalon |
| Biztonság | Szigetelt fogantyú, kötelező segédfogantyú, porvédelem, forgásleállítás középső helyzetben |
| Megfelelőség | CE, 2014/30/EU, 2006/42/EK, 2011/65/EK irányelvek |
Gyakran ismételt kérdések - CHE 18.0-EC Flex
Felhasználói kérdések a következőről CHE 18.0-EC Flex
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró-csavarozó PDF formátumban ingyenesen! Találja meg kézikönyvét CHE 18.0-EC - Flex és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CHE 18.0-EC márka Flex.
HASZNÁLATI ÚTMUTATÓ CHE 18.0-EC Flex
Használt szimbólumok 127
Müszaki adatok 127
Áttekintés 128
Az Ön biztonsága érdekében ..... 129
Zaj és vibráció ..... 130
Használati útmutató 131
Karbantartás és ápolás ..... 135
Ártalmatlanítási tudnivalók 135
CE megfelelöség 136
Felelősség kizárása 136
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS!
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzembe helyezés előtt olvassa el a kezelési útmutatót!
Hordjon védőszemüveget!
Viseljen fülvédöt!
Használjon könnyű légzésvédőt!
Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd a 135 oldalt)!
Müszaki adatok
| Akkus fúrókalapács CHE | 18.0 | -EC |
| Névleges feszültség V 18 | ||
| Akku | AP 18.0 (2,5 Ah)AP 18.0 (5,0 Ah) | |
| Üresjárati fordulatszám | ford./perc | 0–1400 |
| Üresjárati ütésszám | ütés/perc | 0–4500 |
| Max. egyedi ütési energia(a „2009/05 EPTA-eljárás” szerint) | J | 1,7 |
| Kenés zsír | ||
| Szerszámbefogó SDS-plus | ||
| Max. fúrási átmérő– beton– fa– fém | mmmmmm | 182013 |
| Tömeg a „01/2003 EPTA-eljárás“ szerint(akkumulátor nélkül) | kg 2,0 | |
| 2,5 Ah-s akkumulátortömege5,0 Ah-s akkumulátortömege | kgkg | 0,420,72 |
hu
CHE 18.0-EC

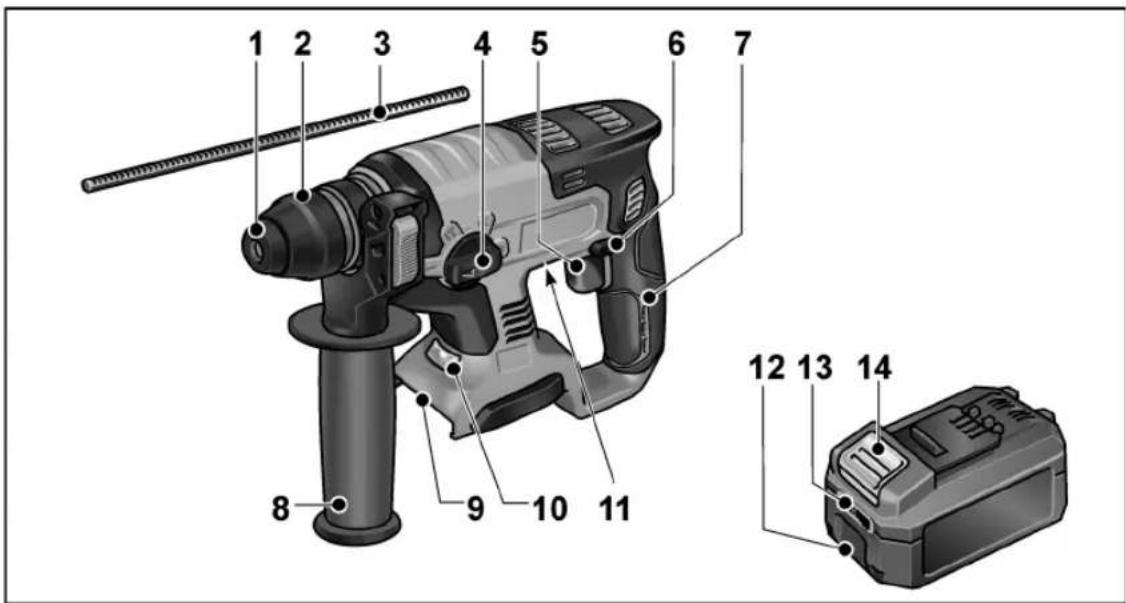

Áttekintés
1 Porvédő kupak
2 Reteszelőhüvely
3 Mélységütköző
4 Forgatógomb az üzemmód kiválasztásához
5 Kapcsoló
Ki- és bekapcsoláshoz, valamint a maximális fordulat-/ütésszámig történő felgyorsításhoz.
6 Forgásirány-váltókapcsoló
7 Kézi fogantyú
8 Kiegészítő fogantyú
9 Nyílás az akkumulátor behelyezéséhez
10 LED világítás
A munkaterület megvilágításához.
11 Típustábla *
12 Li-ion akku (2,5 Ah vagy 5,0 Ah)
13 Az akku állapotjelzője
14 Az akku kioldógombja
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Ölvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági tudnivalót és utasítást őrizzen meg a jövőbeli felhasználás céljából.
Az elektromos szerszám használata előtt olvassa el a következő útmutatókat és ezeknek megfelelően járjon el:
- a jelen kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben (iratszám: 315.915),
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat. Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonságtechnikai szabályoknak megfelelően gyártották. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. Az elektromos szerszámot csak
- rendeltetés szerinti célokra és
- kifogástalan állapotban szabad használni.
A biztonságát csökkentő zavarokat azonnal el kell háritani.
Rendeltetésszerű használat
A CHE 18.0-EC akkus fúrókalapács rendeltetési célja
– iparszerű felhasználás az iparban és a kézműiparban,
– ütvefúrás falazatban és betonban tiplis-
és horgonyos rögzítéshez és átmenő
furatokhoz,
– könnyű vésési munkálatok vakolat és csempe eltávolítására,
- a célra alkalmas és a gyártó által a jelen készülékhez ajánlott szerszámmal történő használat.
Kalapácsokra vonatkozó biztonsági útmutatások
■ Viseljen fülvédőt! A zaj hatása hallásvesztést okozhat.
■ Használja a készülékhez mellékelt kiegészítő fogantyúkat. A készülék feletti kontroll elveszítése sérülésekhez vezethet.
A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti.
Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.
■ Ne nyissa fel az akkut. Rövidzárlat veszélye áll fenn.
- Óvja az akkut a hőtől, például a tartós napsugárzástól, a tűztől, valamint a víztől és nedvességtől. Robbanásveszély áll fenn.
■ Sérülések és szakszerűtlen használat esetén az akkuból gözök léphetnek ki. Szellőztesen friss levegővel, és panaszok esetén forduljon orvoshoz. A gözök a légutakra izgató hatásúak.
További biztonsági tudnivalók
■ Használjon megfelelő keresőkészülékeket a rejtett tápvezetékek felkutatására, vagy hívja segítségül a helyi közüzemi hálózat üzemeltetőjét. Az elektromos vezetékekkel való érintkezés tűzet és áramütést okozhat. A gázvezeték sérülése robbanást idézhet elő. A vízvezetékbe történő behatolás anyagi károkat vagy elektromos áramütést okozhat.
■ Munkavégzéskor tartsa erősen két kézzel a szerszámot, és ügyeljen arra, hogy biztosan álljon. Az elektromos szerszám két kézzel biztosabban kezelhető.
■ Biztosítsa a munkadarabot. A befogószerkezettel rögzített munkadarab biztosabban van rögzítve, mintha a kezével fogná meg.
hu
CHE 18.0-EC
■ Csak SDS-plus szerszámbefogóval rendelkező szerszámokat használjon. A szerszám meghúzásával ellenőrizze a helyes reteszelést.
■ Azonnal cseréltesse ki a sérült porvédő kupakot. A porvédő kupak megakadályozza a por behatolását a szerszámbefogóba.
Az ólomtartalmú fedőfestékek, egyes fafajták, ásványok, és fémek által kibocsátott porok veszélyt jelenthetnek a kezelőszemélyre, vagy a közelben tartózkodó személyekre. Ezen porok belélegzése légúti megbetegedéseket, és/vagy allergiás reakciókat eredményezhet.
– Gondoskodjon a munkahely jó szellőzéséről!
– Amennyiben lehetséges, használjon külső porelszívást.
– P2 osztályú légzésvédő maszk használata javasolt.
■ Ne csiszoljon olyan anyagokat, amelyeknél egészségre veszélyes anyagok szabadulnak fel (pl. azbeszt).
Kizárólag eredeti akkumulátort használjon az elektromos szerszám típustábláján szereplő feszültséggel. Egyéb (utángyártott, átalakított, vagy más gyártótól származó) akku használata esetén az akku felrobbanása miatti sérülésveszély és anyagi károsodás veszélye áll fenn.
Csak a gyártó által ajánlott töltőberendezéssel töltse az akkumulátorokat. Ha egy bizonyos fajta akkumulátorhoz való töltőberendezéssel másfajta akkumulátort tölt, tűzveszély áll fenn.
A hegyes tárgyak (például szegek vagy csavarhúzók) és a külső erőbehatások károsíthatják az akkumulátort. Belső rövidzárlat léphet fel, és az akku kigyulladhat, füstölhet, túlmelegedhet vagy felrobbanhat.
■ Az elektromos szerszámon végzett munkák előtt a forgásirány-váltókapcsolót mindig fordítsa középállásba.
A forgásirány-váltókapcsoló, illetve a fordulatszám-beállítás csak álló szerszám mellett használható.
Az elektromos szerszám jelöléséhez csak ragasztható címkéket szabad használni. Ne fúrjon lyukakat az elektromos szerszám házába!
Zaj és vibráció
A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg.
A készülék A-értékelésű zajszintjének jellemzői:
– Hangnyomásszint: 91 dB(A);
– Hangteljesítményszint: 102 dB(A);
– Bizonytalanság K: 3 dB.
Rezgési összérték:
- ütvefúrásnál:
- Emissziós érték a_h : 1 2 6
– Bizonytalanság K: 1,5 m/s ^2
- vésésnél:
- Emissziós érték a_h : 1 2 0
– Bizonytalanság K: 1,5 m/s ^2
FIGYELEM!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
i MEGJEGYZÉS!
A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámok egymással történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is.
A megadott rezgésszintérték az elektromos szerszám legfőbb alkalmazásaira jellemző. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő betétszerszámokkal használják, vagy nem megfelelően tartják karban, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
CHE 18.0-EC
hu
A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék kikapcsol, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
Hozzon kiegészítő biztonsági óvintézkedéseket a kezelő védelmében, pl.: elektromos kéziszerszám és a betétszer- számok karbantartása, kezek melegen tartása, hallásvédő felszerelés viselése, munkafolyamatok megszervezése.
VIGYÁZAT!
85 dB(A) hangnyomás fölött hordjon hallásvédőt!
Használati útmutató
Üzembe helyezés előtt
Csomagolja ki az elektromos szerszámot és a tartozékokat és ellenőrizze a szállítmány teljességét és a szállítási sérüléseket.
MEGJEGYZÉS
Az akkuk a szállítás során nincsenek teljesen feltöltve. Az első használat előtt az akkukat teljesen fel kell tölteni. Ehhez lásd a töltőberendezés kezelési útmutatóját.
Az akku behelyezése/cseréje
A töltött akkut teljesen nyomja be az elektromos szerszámba, míg kattanással nem rögzül.
A kivételhez nyomja meg a kioldó gombot (1.), és húzza ki az akkut (2.).
Ha nem használja, védje az akkumulátor érintkezőit. A meglazult fém alkatrészek az érintkezők rövidzárlatát okozhatják, robbanás- és égésveszély jön létre!

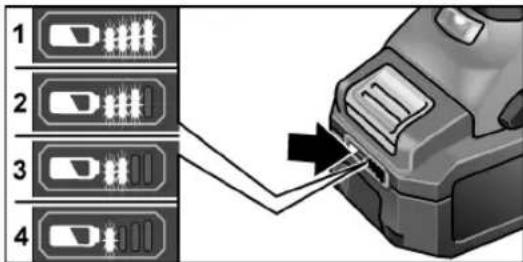

Az akku töltési állapota
A gomb megnyomásával az akku LED-es állapotkijelzőjén ellenőrizhető az akku töltési állapota.
Ha a LED-ek egyike villog, az akkut fel kell tölteni. Ha a gomb megnyomásakor egy LED sem világít, akkor az akku hibás és ki kell cserélni.
A kijelző 5 másodperc után kialszik.
MEGJEGYZÉS
Tartsa be az akkutöltésre vonatkozó utasításokat, amelyek a töltőberendezés kezelési útmutatójában olvashatók.
hu
CHE 18.0-EC

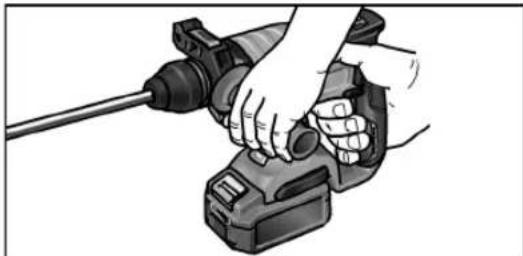

A kiegészítő fogantyú állítása
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.
VIGYÁZAT!
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.
A kiegészítő fogantyú a biztonságos és fáradságmentes munkavégzés garantálásához bármely tetszőleges pozícióba elfordítható.
i MEGJEGYZÉS!
Felszerelt mélységütköző esetén a kiegészítő fogantyú elfordulási tartománya korlátozott.
A rögzítés kioldása a kiegészítő fogantyúnak az óramutató járásával ellentétes irányba való forgatásával történik (1.).
■ A kiegészítő fogantyú beállítása a megfelelő pozícióba (2.).
A beállítás rögzítése a ki egészítő fogantyúnak az óramutató járásával megegyező irányba való forgatásával történik.

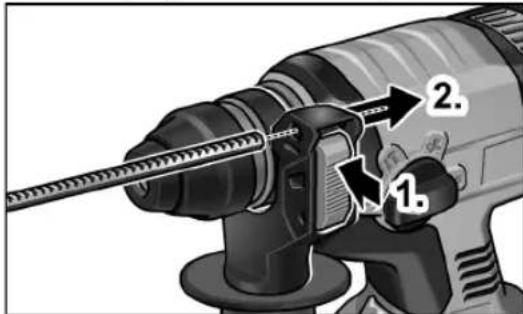

A mélységütköző felszerelése
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.
A kiegészítő fogantyú felső részén nyomja le a rögzítőkart és tartsa lenyomva (1.).
■ A mélységütköző betolása (2.).
- Állítsa be a mélységütközót a szükséges fúrási mélységre.
■ Engedje el a rögzítőkart.
i MEGJEGYZÉS!
Tolja be a szerszámokat az SDS-plus szárral hátsó ütközésig az SDS-plus szerszámbefogóba. A szerszám mozgása miatt a fúrási mélység beállítása különben téves lehet.
Szerszámok alkalmazása SDS-plus-szárral
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.
VIGYÁZAT!
A használt betétszerszámok felforrósodhatnak. Viseljen védőkesztyűt!
i MEGJEGYZÉS!
A használt szerszámoknak SDS-plus-szárral kell rendelkezniük. Az SDS-plus-szár nélküli szerszámokhoz (pl. fafúrók) hárompofás fúrótokmányt használjon. (lásd „A hárompofás tokmány felszerelése“).
CHE 18.0-EC
hu
■ Ellenőrizze a porvédő kupakot.
– Tisztítsa meg az elszennyeződött kupakot.
– Cseréltesse ki a hibás porvédő kupakot.

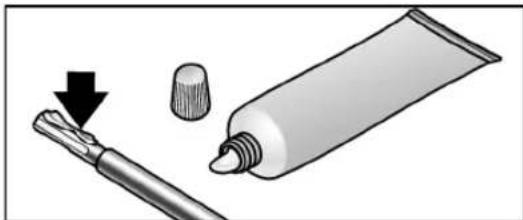

■ Tisztítsa meg a szerszámokat és kissé zsírozza be a szárat.

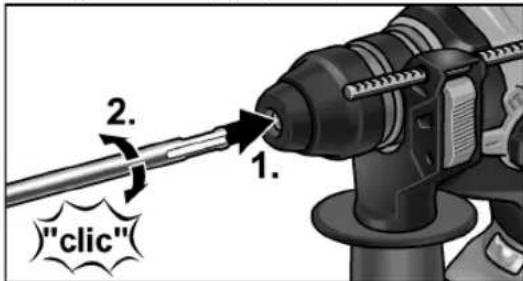

■ Helyezze be a betétszerszámot (1.), és forgassa addig (2.), amíg reteszelődik.
■ Ellenőrizze a reteszelődést a betétszerszám meghúzásával.

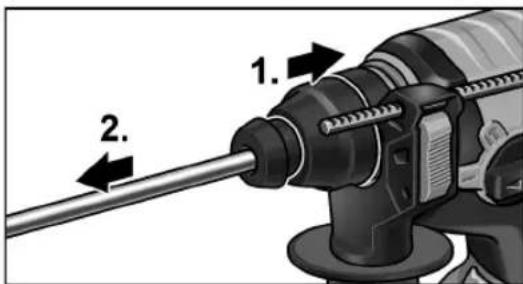

A szerszámok kivétele
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.
VIGYÁZAT!
A használt betétszerszámok felforrósodhatnak. Viseljen védőkesztyűt!
■ Húzza hátra a reteszelőhüvelyt (1.).
■ Vegye ki a betétszerszámot (2.).
A hárompofás tokmány felszerelése
i MEGJEGYZÉS!
A hárompofás tokmány felszereléséhez a FLEX-tartozékprogram eredeti adapteres szükséges.
■ Csavarozza fel a hárompofás tokmányt az adapterre (1.).
■ Helyezze be az adaptert (2.) és forgassa addig (3.), amíg reteszelődik.
■ Ellenőrizze a reteszelődést
a hárompofás tokmány meghúzásával.
VIGYÁZAT
Felszerelt hárompofás tokmány esetén sose használja a vésés TV vagy az ütvefúrás módot TV A szerszám és a hárompofás tokmány megsérülhet.
Forgásirány-váltás
VIGYÁZAT!
A forgásirányt csak az elektromos szerszám nyugalmi helyzetében szabad megváltoztatni.
- Állítsa a forgásirány-váltókapcsolót a szükséges pozícióba:
- Balra: az óramutató járásával szemben (csavarok kicsavarása, illetve kioldása)
hu
CHE 18.0-EC
– Jobbra: az óramutató járásának irányában (fúrás, csavarok behajtása, illetve meghúzása)
– Középen: bekapcsolási zár (szerszámcse, az elektromos szerszámon végzett munka)
Az üzemmód beállítása
VIGYÁZAT!
Az üzemmódot csak az elektromos szerszám nyugalmi helyzetében szabad megváltoztatni.
- Állítsa a forgatógombot a kívánt üzemmódba:
Fúrás
Ütvefúrás
A vésőpozíció beállítása (lásd ott)
Vésés
MEGJEGYZÉS!
- A forgatógombnak az összes pozícióba hallhatóan be kell reteszelnie.
- A (vésőpozíció beállítása) közícióban ne kapcsolja be az elektromos szerszámot.
A vésőpozíció beállítása
A véső a végzendő munkálatokhoz optimális pozícióba forgatható.
- Állítsa az üzemmód forgatógombját a szimbólu mra (1.).
■ Forgassa a vésőt addig, amíg a véső a kívánt szögben nem áll (2.).
- Állítsa az üzemmód forgatógombját a szimbólu mra (3.). Ügyeljen a hallható reteszelésre!
Az elektromos szerszám bekapcsolása
■ Nyomja meg a kapcsolót és tartsa lenyomva. Az elektromos szerszám kapcsolója lehetővé teszi a fordulat-, ill. ütésszám lassú növelését a maximális értékig.
Ha az elektromos kéziszerszám be van kapcsolva, a munkaterületet a LED megvilágítja.
A gép kikapcsolása:
■ Engedje el a kapcsolót.
A munkavégzésre vonatkozó megjegyzések
Fúrás/ütvefúrás
- Állítsa az üzemmód forgatógombját a (fúrás), ill. az (ütvefúrás) szimbólumára. Úgyeljen a hallható reteszelésre!
- Helyezze be a fúrót.
hu
CHE 18.0-EC
- Állítsa a kiegészítő fogantyút a kívánt pozícióba.
- Helyezze be az akkut.
- Fogja meg az elektromos szerszámot mindkét kézzel, és vegye fel a munkapozíciót.
- Helyezze rá a fúrót, és kapcsolja be az elektromos szerszámot.
- Tolja előre érzéssel az elektromos szerszámot.
- A fúrás befejezése után kapcsolja ki a készüléket.
Vésés
- Helyezze be a vésőt.
- Állítsa az üzemmód forgatógombját a szimbólumra.
-
Forgassa a vésőt a kívánt pozícióba.
-
Állítsa az üzemmód forgatógombját a szimbóllumra. Ügyeljen a hallható reteszelésre!
-
Állítsa a kiegészítő fogantyút a kívánt pozícióba.
-
Helyezze be az akkut.
-
Fogja meg az elektromos szerszámot mindkét kézzel, és vegye fel a munkapozíciót.
-
Kapcsolja be az elektromos szerszámot.
-
Véséskor érzéssel tolja előre az elektromos szerszámot úgy, hogy az ne ugráljon.
-
A munkavégzés befejezése után kapcsolja ki a készüléket.
Egyéb útmutatások
– Az „éles” betétszerszámok alkalmazása növeli a munkateljesítményt és az elektromos szerszám élettartamát.
– Az elektromos szerszámot a munka után meg kell tisztítani, és száraz helyen kell tárolni.
Karbantartás és ápolás
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.
Tisztítás
Rendszeres időközönként tisztítsa meg a készüléket és a szellőzöréseket.
A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ. A ház belső terét és a motort száraz sűrített levegővel rendszeresen át kell fújni.
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati műhely végezhet.
Pótalkatrészek és tartozékok
A további tartozékok, különösképpen a betétszerszámok, a gyártó katalógusában tekinthetők meg.
Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók: www.flex-tools.com
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
Az elhasználódott készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.
Csak az EU tagországai számára. Soha ne dobja az elektromos szerszámokat a háztartási hulladékba!
Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EK európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.
hu
CHE 18.0-EC
Nyersanyag visszanyerése a hulladék ártalmatlanítása helyett.
A készülék, a tartozékok és a csomagolás környezetvédelmi szempontból megfelelő újrafelhasználásáról gondoskodni kell.
A szelektív újrahasznosításhoz a műanyag alkatrészeket jelöléssel látták el.
FIGYELMEZTETÉS!
Az akkumulátorokat/elemeket nem szabad a háztartási szemétbe, tüzbe vagy vízbe dobni. Az elhasználódott akkukat nem szabad kinyitni.
Csak az EU tagországai számára:
A 2006/66/EK irányelv szerint a meghibásodott vagy elhasznált akkukat/elemeket újra kell hasznosítani.
MEGJEGYZÉS!
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
CE megfelelőség
Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normativ dokumentumoknak:
EN 60745, a 2004/108/EK (2016. 4. 19-ig), a 2014/30/EU (2016. 4. 19-től), a 2006/42/EK és a 2011/65/EK irányelvek rendelkezései szerint.
A müszaki dokumentációkért felelős:
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott. A gyártó cég és a képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.
CHE 18.0-EC
cs
Obsah
Použité symboly ..... 137
Technické údaje 137
Přehled 138
- Használt szimbólumok
- FIGYELMEZTETÉS!
- VIGYÁZAT!
- MEGJEGYZÉS!
- Szimbólumok a készüléken
- Müszaki adatok
- Az Ön biztonsága érdekében
- Rendeltetésszerű használat
- Kalapácsokra vonatkozó biztonsági útmutatások
- További biztonsági tudnivalók
- hu
- CHE 18.0-EC
- Zaj és vibráció
- FIGYELEM!
- i MEGJEGYZÉS!
- Használati útmutató
- Üzembe helyezés előtt
- MEGJEGYZÉS
- Az akku behelyezése/cseréje
- Az akku töltési állapota
- A kiegészítő fogantyú állítása
- A mélységütköző felszerelése
- Szerszámok alkalmazása SDS-plus-szárral
- A szerszámok kivétele
- A hárompofás tokmány felszerelése
- VIGYÁZAT
- Forgásirány-váltás
- Az üzemmód beállítása
- A vésőpozíció beállítása
- Az elektromos szerszám bekapcsolása
- A munkavégzésre vonatkozó megjegyzések
- Fúrás/ütvefúrás
- Vésés
- Egyéb útmutatások
- Karbantartás és ápolás
- Tisztítás
- Javítások
- Pótalkatrészek és tartozékok
- Ártalmatlanítási tudnivalók
- CE megfelelőség
- Obsah
Márka : Flex
Modell : CHE 18.0-EC
Kategória : Fúró-csavarozó
