Tuotetyyppi	Langaton iskuporakone
Merkki	Flex
Malli	CHE 18.0-EC
Nimellisjännite	18 V
Akun tyyppi	Li-ion 18 V (kapasiteetti 2,5 Ah tai 5,0 Ah)
Kuormittamaton nopeus	0 – 1400 r/min
Iskutaajuus kuormittamatta	0 – 4500 iskua/min
Iskun maksimienergia (EPTA 05/2009)	1,7 J
Työkalun kiinnitys	SDS-plus
Maks. poraushalkaisija – Betoni	18 mm
Maks. poraushalkaisija – Puu	20 mm
Maks. poraushalkaisija – Metalli	13 mm
Paino (ilman akkua)	2,0 kg (EPTA 01/2003 mukaan)
Akun paino 2,5 Ah	0,42 kg
Akun paino 5,0 Ah	0,72 kg
Äänenpainetaso	91 dB(A)
Äänitehotaso	102 dB(A)
Tärinä (iskuporausmoodi)	12,6 m/s² (K = 1,5 m/s²)
Tärinä (talttausmoodi)	12,0 m/s² (K = 1,5 m/s²)
Työskentelymoodit	Poraus, iskuporaus, talttaus, taltan asennon säätö
Lisäominaisuudet	LED-valo, nopeudensäädin, kääntyvä pyörimissuunta, syvyysrajoitin, säädettävä lisäkädensija
Huolto	Puhdista ilmanvaihtoaukot säännöllisesti paineilmalla; vaihda pölysuojus vaurioituneena
Korjattavuus	Korjaukset valtuutetussa huoltoliikkeessä; varaosat osoitteessa www.flex-tools.com
Turvallisuus	Eristetty kahva, lisäkädensija pakollinen, pölysuojaus, pyörimisen pysäytys keskiasennossa
Yhteensopivuus	CE, direktiivit 2014/30/EU, 2006/42/EY, 2011/65/EU

Usein kysytyt kysymykset - CHE 18.0-EC Flex

Kuinka akku vaihdetaan?

Poista akku painamalla molemmilla puolilla olevia lukituksen vapautuspainikkeita ja vetämällä akkua taaksepäin. Aseta akku työntämällä se lokeroon, kunnes kuulet napsahduksen.Varmista, että akku on lukittunut ennen työkalun käyttöä.

Kuinka poraussyvyys säädetään?

Käytä lisäkädensijassa olevaa syvyysrajoitinta. Paina kiristysvipua, aseta rajoitin ja säädä haluttu syvyys, vapauta sitten vipu. Työnnä SDS-plus-työkalu aina taka-asentoon tarkan säädön saavuttamiseksi.

Minkä tyyppisiä teriä käytetään?

Käytä SDS-plus-vartisia teriä koviin materiaaleihin kuten betoniin. Puulle tai metallille asenna kolmileukainen porakoneistukka Flexin alkuperäisellä sovittimella. Älä käytä iskutoimintoa kolmileukaisen istukan kanssa.

Kuinka pyörimissuuntaa vaihdetaan?

Työkalun on oltava pysähtyneenä. Liu'uta pyörimissuunnan valitsin haluttuun asentoon: vasemmalle vastapäivään (irrotus), oikealle myötäpäivään (poraus/ruuvaus) tai keskelle lukitus (työkalun vaihto).

Kuinka iskuporausmoodia käytetään?

Käännä työskentelymoodin valitsin iskuporauksen symbolille (vasara). Odota kuuluvaa naksahtusta. Käytä aina lisäkädensijaa ja käytä kuulosuojaimia.

Kuinka porakone puhdistetaan?

Poista akku. Puhdista ilmanvaihtoaukot ja kotelo kuivalla paineilmalla tai liinalla. Älä käytä vettä. Tarkista pölysuojus ja vaihda se, jos se on vaurioitunut.

Mitä tehdä, jos porakone ei käynnisty?

Tarkista, että akku on ladattu ja asetettu oikein. Varmista, ettei pyörimissuunnan valitsin ole keskiasennossa (lukitus). Jos ongelma jatkuu, ota yhteyttä valtuutettuun Flex-huoltoliikkeeseen.

Kuinka kolmileukainen istukka asennetaan?

Kierrä kolmileukainen istukka Flexin alkuperäiseen sovittimeen. Työnnä sovitin SDS-plus-kiinnitykseen ja käännä lukitukseen asti. Älä käytä iskutoimintoa tässä asennuksessa.

Mitä lisävarusteita suositellaan?

Käytä Flexin alkuperäisiä lisävarusteita: AP 18.0 -akut, sopivat laturit, SDS-plus-terät, taltat, kolmileukainen istukka sovittimen kanssa. Tutustu Flexin luetteloon lisävaihtoehtoja varten.

Kuinka käytetty akku kierrätetään?

Älä hävitä akkua kotitalousjätteen mukana. Direktiivin 2006/66/EY mukaisesti vie se keräyspisteeseen tai erikoisliikkeeseen ympäristöystävällistä kierrätystä varten.

KÄYTTÖOHJE CHE 18.0-EC Flex

Käytetyt symbolit 98

Tekniset tiedot....98

Kuva koneesta 99

Turvallisuusasiaa 100

Melu ja tärinä 101

Käyttöohjeet 102

Huolto ja hoito 106

Kierrätysohjeita 106

(€-vaatimustenmukaisuus .... 106

Vastuun poissulkeminen 106

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan. Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkaantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE!

Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit koneessa

Lue käyttöohjeet ennen koneen käyttöönottoa!

Käytä suojalaseja!

Käytä kuulosuojia!

Käytä kevyttä hengityssuojainta!

Vanhan koneen kierrätysohjeet (ks. sivu 106)!

Tekniset tiedot

Akkuporavasara CHE 18.0 -EC
Nimellisjännite V 18
Akku AP 18.0 (2,5 Ah)	AP 18.0 (5,0 Ah)
Tyhjäkäyntikierrosluku min ^-1		0–1400
Kuormittamaton iskuluku	min ^-1	0–4500
Maks. iskuenergia "EPTA-menetelmän 05/2009" mukaan	J	1,7
Voitelu Rasva
Työkalun kiinnitys SDS-plus
Poranterän maks. halkaisija– Betoni– Puu– Metalli	mm mm mm	18 20 13
Paino "EPTA-menetelmän 01/2003" mukaan (ilman akkua)	kg 2,0
Paino akku 2,5 Ah 5,0 Ah	kg kg	0,42 0,72

CHE 18.0-EC

fi

Kuva koneesta

1 Pölysuojus
2 Lukitushylsy
3 Syvyysrajoitin
4 Käyttötapavalitsin
5 Käyttökytkin

Käynnistys ja pysäytys sekä kierrosluvun/iskuluvun nosto enintään maksimikierroslukuun/-iskulukuun saakka.

6 Suunnanvaihtokytkin
7 Käsikahva

8 Lisäkahva
9 Akkulokero
10 LED-valo

Työskentelykohdan valaisemiseen.

11 Tyyppikilpi *
12 Litiumioniakku (2,5 Ah tai 5,0 Ah)
13 Akun tilanäyttö
14 Akun lukituksen vapautuspainike

* ei kuvassa

fi

CHE 18.0-EC

Turvallisuusasiaa

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti:

• koneen käyttöohje,
• sähkötyökalujen käyttöä koskevat "Yleiset turvallisuusohjeet" mukana toimitetussa vihkosessa (dokumenttinumero: 315.915),
• käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset.

Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua. Sähkötyökalua saa käyttää vain

• määräystenmukaiseen käyttötarkoitukseen,
• sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat puutteet ja viat on korjattava välittömästi.

Määräystenmukainen käyttö

Akkuporavasara CHE 18.0-EC on tarkoitettu

• ammattikäyttöön teollisuudessa ja verstailla,
• iskuporaukseen muuratuissa rakenteissa ja betonissa ankkurointeihin ja läpivientiporauksiin,
• kevyisiin piikkaustöihin poistettaessa laastia ja laattoja,
• käytettäväksi tarkoitukseen sopivalla ja valmistajan tälle koneelle suosittelemalla työkalulla.

Poravasaroita koskevat turvallisuusohjeet

Käytä kuulosuojaimia. Melu saattaa aiheuttaa kuulovammoja.
Käytä koneen mukana toimitettuja lisäkahvoja. Koneen hallinnan menettäminen voi aiheuttaa loukkaantumisia.
Pidä kiinni koneesta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa sähkötyökalu voi osua pilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös koneen metalliosat jännitteisiksi ja johtaa sähköiskuun.
- Älä avaa akkua. Muutoin oikosulun vaara on olemassa.
■ Suojaa akkua kuumuudelta, esimerkiksi myös jatkuvalta auringonpaisteelta, ja tulelta. Räjähdysvaara on olemassa.
Jos akku vaurioituu tai sitä käsitellään muutoin ammattitaidottomasti, siitä saattaa päästä ulos höyryjä. Päästä tällöin tilaan raitista ilmaa ja hakeudu vaivojen ilmetessä lääkäriin. Höyryt saattavat ärsyttää hengitysteitä.

Muita turvallisuusohjeita

Käytä tarkoitukseen sopivaa rakenneilmaisinta tms. etsintälaitetta pilossa olevien johtojen ja putkien paikantamiseen, tai käänny paikallisen energiayhtiön ja vesilaitoksen puoleen. Sähköjohtoihin osuminen saattaa aiheuttaa tulipalon ja sähköiskun. Kaasuputken vahingoittaminen saattaa aiheuttaa räjähdyksen. Osuminen vesijohtoon aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun.

Pidä työskenneltäessä sähkötyökalusta kiinni molemmin käsin ja seiso tukevassa asennossa. Sähkötyökalun ohjaaminen on turvallista vain molemmin käsin.

Kiinnitä työkappale kunnolla. Kiinnityslaitteella työkappale pysyy varmemmin paikallaan kuin käsin kiinni pitämällä.

Käytä vain työkaluja, joissa on SDS-plus työkaluistukkapää. Tarkasta kunnollinen lukittuminen vetämällä työkalusta.

CHE 18.0-EC

fi

■ Vaihda vaurioitunut pölysuojus heti. Pölysuojus estää pölyn pääsemisen työkaluistukkaan.
■ Materiaaleista, kuten lyijyä sisältävistä pinnoitteista, joistakin puulaaduista, mineraaleista ja metallista, lähtevä pöly voi olla vaarallista koneen käyttäjälle ja lähellä oleville henkilöille. Pölyjen hengittäminen tai niiden kanssa kosketuksiin joutuminen saattaa aiheuttaa hengitystiesairauksia ja/tai allergisia reaktioita.

– Varmista työpisteen hyvä ilmanvaihto!
– Jos mahdollista, käytä erillistä pölynpoistojärjestelmää.
– P2-suodatinluokan hengityssuojaimen käyttö on suositeltavaa.

• Älä työstä materiaaleja, joista vapautuu terveydelle vaarallisia aineita (esim. asbestia).
  Käytä vain alkuperäisiä akkuja sillä jännitteellä, joka on ilmoitettu sähkötyökalun tyyppikilvessä. Käytettäessä muita akkuja, esimerkiksi jäljitelmätuotteita, kunnostettuja akkuja tai vierastuotteita, vaarana on loukkaantuminen ja aineelliset vahingot räjähtävien akkujen takia.
  ■ Lataa akut vain valmistajan suosittamalla latureilla. Kun määrätyn tyyppisille akuille tarkoitettua laturia käytetään muiden akkujen lataamiseen, on tulipalon vaara.
  ■ Akku saattaa vaurioitua terävien esineiden kuten naulojen tai ruuvitaltan sekä ulkoisen voiman vaikutuksesta. Seurauksena voi olla sisäinen oikosulku, ja akku voi palaa, savuta, räjähtää tai ylikuumentua.
  ■ Aseta suunnanvaihtokytkin keskiasentoon ennen kaikkia sähkötyökaluun kohdistuvia töitä.
  Käytä suunnanvaihtokytkintä tai momenttisäätöä vain, kun työkalu on pysähtyneenä.
  Käytä sähkötyökalun merkitsemiseen vain tarroja.

Älä poraa reikiä koneen runkoon.

Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN 60745 mukaan.

Koneen A-painotettu melutaso on tyypillisesti:

• Äänenpainetaso: 91 dB(A);
• Äänitehotaso: 102 dB(A);
• Epävarmuus K: 3 dB.
  Tärinän kokonaisarvo:
• iskuporattaessa:

– Päästöarvo a _h : 16 m/s ^2
- Epävarmuus K: 1,5 m/s ^2

- piikattaessa:

– Päästöarvo a _h : 10 m/s ^2
- Epävarmuus K: 1,5 m/s ^2

VARO!

Ilmoitetut mittausarvot koskevat uusia koneita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.

i OHJE!

Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 60745 normitetun mittausmenetelmän mukaan, ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tsoa sähkötyökalun pääasiallisessa käyttötarkoituksessa. Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla työkaluterillä tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa on otettava huomioon myös ne ajat, jolloin kone on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä.

Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi. Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja työkaluterien huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.

VARO!

Jos melutaso ylittää 85 dB(A), käytä kuulosuojia.

fi

CHE 18.0-EC

Käyttöohjeet

Ennen käyttöönottoa

Ota sähkötyökalu ja varusteet pois pakkauksesta ja tarkasta, ettei toimituksesta puutu mitään ja ettei kuljetusvaurioita ole syntynyt.

OHJE

Akut eivät ole toimitushetkellä täyteen ladattuja. Lataa akku täyteen ennen ensimmäistä käyttökertaa. Sitä varten ks. latauslaitteen käyttöohje.

Akun kiinnitys/vaihto

Työnnä ladattu akku sähkötyökaluun kunnolla lukitukseen saakka.

- Irrota akku painamalla lukituksen vapautuspainikkeita (1.) ja vetämällä akku irti (2.).

VARO!

Kun akku ei ole käytössä, suojaa sen virtanavat. Irtonaiset metallikappaleet voivat oikosulkea virtanavat. Tällöin on räjähdys- ja tulipalovaara!

Akun varaustila

■ Painiketta painamalla voi tarkastaa akun varaustilan sitä ilmaisevista LED- valoista.

Jos LED-valo vilkkuu, akku täytyy ladata. Jos painikkeen painamisen jälkeen yksikään LED ei pala, akku on rikki ja se täytyy vaihtaa.

Näyttö sammuu 5 sekunnin kuluttua.

OHJE

Noudata latauslaitteen käyttöohjeessa annettuja akun lataamisohjeita.

Lisäkahvan säätö

VAROITUS!

Irrota akku laitteesta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

VARO!

Käytä sähkötyökalua vain lisäkahvan ollessa paikoillaan.

Lisäkahvan voi kääntää mihin asentoon tahansa. Tämä mahdollistaa turvallisen työskentelyn ja vähentää rasitusta.

OHJE!

Syvyysrajoittimen kiinnittäminen rajoittaa lisäkahvan kääntämisaluetta.

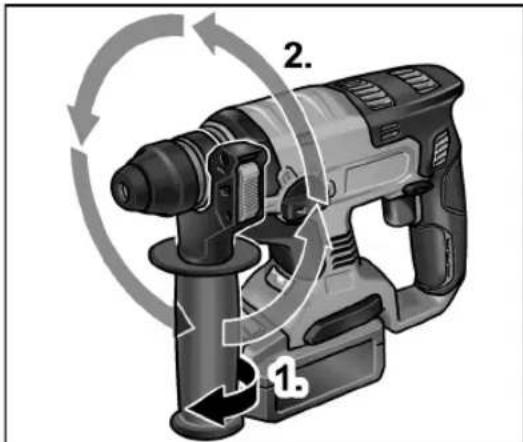

■ Avaa lukitus kiertämällä lisäkahvaa vastapäivään (1.).

CHE 18.0-EC

fi

Käännä lisäkahva sopivaan asentoon (2.).
■ Lukitse säätö kiertämällä lisäkahvaa myötäpäivään.

Syvyysrajoittimen kiinnitys

VAROITUS!

Irrota akku laitteesta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

■ Paina lisäkahvan yläosassa olevaa lukitsinta ja pidä se painettuna (1.).
■ Työnnä syvyysrajoitin paikalleen (2.).

■ Säädä syvyysrajoitin tarvittavaan poraussyvyyteen.
■ Vapauta lukitsin.

i OHJE!

Työnnä SDS-plus-vartinen työkalu taaempaan rajoittimeen saakka SDS-plus-istukkaan. Muutoin työkalun liikkumaan pääseminen voi johtaa poraussyvyyden väärään säätöön.

SDS-plus-vartisten työkalujen kiinnitys

VAROITUS!

Irrota akku laitteesta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

VARO!

Työkaluterät voivat kuumentua käytössä. Käytä suojakäsineitä!

i OHJE!

Käytettävissä työkaluissa tulee olla SDS-plus-varsi. Työkaluille, joissa ei ole SDS-plus-vartta (esimerkiksi puuporanterät), on käytettävä kolmileukaista istukkaa (ks. "Kolmileukaistukan kiinnitys").

■ Tarkasta pölysuojus.

– Puhdista likainen suojus.
– Vaihda viallinen pölysuojus.

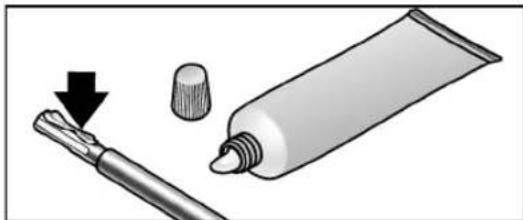

■ Puhdista työkalu ja rasvaa varsi kevyesti.

■ Laita työkalu paikalleen (1.) ja kierrä sitä (2.), kunnes se lukittuu.

■ Tarkasta lukitus vetämällä työkaluterästä.

Työkalujen irrotus

VAROITUS!

Irrota akku laitteesta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

fi

CHE 18.0-EC

VARO!

Työkaluterät voivat kuumentua käytössä. Käytä suojakäsineitä!

■ Vedä lukitushylsyä taaksepäin (1.).
■ Irrota työkalu (2.).

Kolmileukaistukan kiinnitys

OHJE!

Kolmileukaisen poraistukan kiinnittämiseen tarvitaan alkuperäisten FLEX-lisävarusteiden valikoimaan sisältyvä adapteri.
Kierrä kolmileukainen poraistukka adapteriin (1.).

■ Aseta adapteri paikalleen (2.) ja kierrä sitä (3.), kunnes se lukittuu.
■ Tarkasta lukitus vetämällä kolmileukaisesta poraistukasta.

VARO!

Kun kolmileukaistukka on kiinnitetty koneeseen, älä koskaan käytä käyttötapaa piikkaus tai iskuporaus Muutoin työkalu ja kolmileukaistukka saattavat vaurioitua.

Suunnanvaihtokytkin

VARO!

Vaihda suuntaa vain sähkötyökalun ollessa pysäytettynä.

■ Aseta suunnanvaihtokytkin sopivaan asentoon:

• Vasen: vastapäivään (ruuvien kiertäminen irti, ruuvien löysääminen)
  – Oikea: myötäpäivään (poraaminen, ruuvien kiertäminen kiinni, ruuvien kirstäminen)
• Keskiasento: kytkentäsalpa (työkalun vaihto, kaikkien sähkötyökaluun kohdistuvien töiden yhteydessä)

Käyttötavan valinta

VARO!

Vaihda käyttötapaa vain sähkötyökalun ollessa pysäytettynä.

■ Aseta valitsin haluamasi käyttötavan kohdalle:

Poraus

Iskuporaus

Piikkaustaltan asennon säätö (ks. kyseinen kohta)

Piikkaus

CHE 18.0-EC

fi

OHJE!

• Kaikissa asennoissa valitsimen pitää kuultavasti lukittua.
• Älä käynnistä sähkötyökalua asennossa ♣ (piikkaustaltan asennon säätö).

Piikkaustaltan asennon säätö

Piikkaustaltan voi kääntää optimaaliseen asentoon riippuen työtehtävästä.

■ Aseta käyttötapavalitsin symbolin kohdalle (1.).
■ Kierrä piikkaustalttaa, kunnes se on sopivassa kulmassa (2.).

■ Aseta käyttötapavalitsin symbolin! kohdalle (3.). Varmista, että se lukittuu kuultavasti!

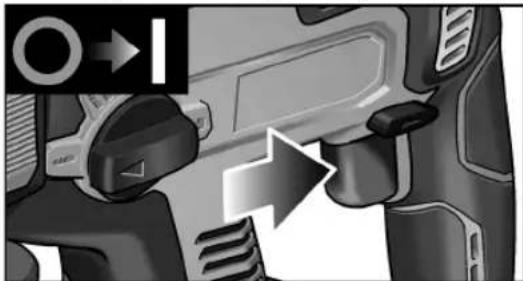

Sähkötyökalun käynnistys

■ Paina kytkintä ja pidä sitä haluamassasi asennossa. Sähkötyökalun käyttökytkimellä on mahdollista lisätä vähitellen kierros- tai iskulukua maksimiarvoon saakka.

Päällä olevan sähkötyökalun LED-valo valaisee työskentelykohdan. Koneen pysäytys:

■ Päästä käyttökytkin vapaaksi.

Työohjeita

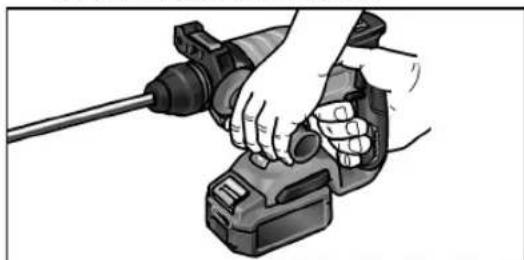

Poraus/iskuporaus

1. Aseta käyttötapavalitsin symbolin (poraaminen) tai 📄iskuporaaminen) kohdalle. Varmista, että se lukittuu kuultavasti!

2. Kiinnitä poranterä.

3. Aseta lisäkahva sopivaan asentoon.
4. Kiinnitä akku.
5. Pidä sähkötyökalusta kiinni molemmin käsin ja asetu työasentoon.

1. Aseta poranterä työstökohdetta vasten ja käynnistä sähkötyökalu.
2. Paina sähkötyökalua vain kevyesti.
3. Pysäytä kone, kun poraus on valmis.

Piikkaus

1. Kiinnitä piikkaustaltta.
2. Aseta käyttötapavalitsin symbolin kohdalle.
3. Käännä taltta sopivaan asentoon.

4. Aseta käyttötapavalitsin symbolin kohdalle. Varmista, että se lukittuu kuultavasti!

5. Aseta lisäkahva sopivaan asentoon.

6. Kiinnitä akku.

7. Pidä sähkötyökalusta kiinni molemmin käsin ja asetu työasentoon.

8. Käynnistä sähkötyökalu.

9. Paina sähkötyökalua piikattaessa kevyesti, jotta taltta ei ponnahda takaisin.

10. Pysäytä kone, kun työ on valmis.

Lisäohjeita

• Terävien työkalujen käyttö lisää työtehoa ja pidentää sähkötyökalun käyttöikää.
  – Puhdista sähkötyökalu töiden jälkeen ja säilytä sitä kuljetuslaukussa kuivassa paikassa.

fi

CHE 18.0-EC

Huelto ja hoito

VAROITUS!

Irrota akku laitteesta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Puhdistus

Puhdista kone ja jäähdytysilma-aukot säännöllisin välein. Puhdistusväli riippuu työstettävästä materiaalista ja käyttöajan pituudesta. Puhalla koneen sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Varaosat ja tarvikkeet

Katso muut lisätarvikkeet, erityisesti työkaluterät, valmistajan tuote-esitteistä. Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme:

www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.

Vain EU-maat.

Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!

Käytöstä poistettavia sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EY ja sen voimaansaattavien kansallisten säädösten mukaisesti sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen.

Raaka-aineet uusiokäyttöön jätehuollon asemasta.

Hävitä laite, tarvikkeet ja pakkaus ympäristöystävällisesti toimittamalla ne kierrätykseen. Lajipuhdasta kierrätystä varten muoviosissa on merkintä.

VAROITUS!

Älä heitä akkuja/paristoja talousjätteisiin, tuleen tai veteen. Älä avaa käytöstä poistettuja akkuja.

Vain EU-maat:

Vialliset tai loppuunkäytetyt akut/paristot tulee toimittaa kierrätykseen direktiivin 2006/66/EY mukaisesti.

OHJE!

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

CE-vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme, että kohdassa "Tekniset tiedot" kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:

EN 60745 direktiivien 2004/108/EY

(19.4.2016 saakka), 2014/30/EU

(20.4.2016 alkaen), 2006/42/EY,

2011/65/EY määräysten mukaisesti.

Teknisestä dokumentaatiosta vastaa:

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai menetyksistä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epäasiallinen käyttö tai käyttö yhdessä muiden valmistajien tuotteiden kanssa.

CHE 18.0-EC

el

Περιεχόμενα

1 Tolmukaitse
2 Lukustushülss
3 Sügavuspiiraja
4 Töörežiimi lüliti
5 Lüliti

■ Puhastage tarvik ja määrige selle kinnitus kergelt sisse.

■ Lükake tarvik sisse (1.) ja keerake (2.), kuni see lukustub.

■ Lukustuse kontrollimiseks tömmake tarvikust.

CHE 18.0-EC

et

■ Lükake adapter sisse (2.) ja keerake (3.), kuni see lukustub.
Lukustuse kontrollimiseks tömmake kolme nukiga padrunist.

ETTEVAATUST!

EN 60745 vastavalt direktiivide

2004/108/EÜ (kuni 19.04.2016),

2014/30/EL (alates 20.04.2016),

2006/42/EU, 2011/65/EU nõuetele.
