CHE 18.0-EC - Puurimis-/kruvikeeraja Flex - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta löökpuur-keeraja
Bränd	Flex
Mudel	CHE 18.0-EC
Nimipinge	18 V
Aku tüüp	Li-ion 18 V (võimsus 2,5 Ah või 5,0 Ah)
Tühikäigu pöörlemissagedus	0 – 1400 p/min
Tühikäigu löögirada	0 – 4500 lööki/min
Maksimaalne energia löögi kohta (EPTA 05/2009)	1,7 J
Tööriista pesa	SDS-plus
Maksimaalne puuri läbimõõt – Betoon	18 mm
Maksimaalne puuri läbimõõt – Puit	20 mm
Maksimaalne puuri läbimõõt – Metall	13 mm
Kaal (ilma akuta)	2,0 kg (vastavalt EPTA 01/2003)
Aku kaal 2,5 Ah	0,42 kg
Aku kaal 5,0 Ah	0,72 kg
Helirõhu tase	91 dB(A)
Helivõimsuse tase	102 dB(A)
Vibratsioon (löökpuurimisrežiim)	12,6 m/s² (K = 1,5 m/s²)
Vibratsioon (meisseldamisrežiim)	12,0 m/s² (K = 1,5 m/s²)
Töörežiimid	Puurimine, löökpuurimine, meisseldamine, meissli asendi reguleerimine
Lisafunktsioonid	LED-valgustus, kiiruse regulaator, pöörlemissuuna pööratavus, sügavuspiirik, reguleeritav lisakäepide
Hooldus	Puhastage regulaarselt ventilatsiooniavasid suruõhuga; vahetage tolmukate kahjustuse korral
Remonditavus	Remont volitatud teeninduse poolt; varuosad veebilehel www.flex-tools.com
Ohutus	Isoleeritud käepide, kohustuslik lisakäepide, tolmukaitse, pöörlemise seiskumine keskmises asendis
Vastavus	CE, direktiivid 2014/30/EL, 2006/42/EÜ, 2011/65/EL

Korduma kippuvad küsimused - CHE 18.0-EC Flex

Kuidas akut vahetada?

Aku eemaldamiseks vajutage mõlemal küljel asuvatele vabastusnuppudele ja tõmmake akut tagasi. Sisestamiseks libistage see sektsiooni, kuni kuulete klõpsatust. Enne tööriista kasutamist veenduge, et aku on lukustatud.

Kuidas reguleerida puurimissügavust?

Kasutage lisakäepidemel asuvat sügavuspiirikut. Vajutage kinnituskang, sisestage piirik ja reguleerige soovitud sügavus, seejärel vabastage kang. Lükake SDS-plus tööriist täpse reguleerimise alati taha piirikuni.

Milliseid puuriterasid kasutada?

Kasutage kõvade materjalide, nagu betoon, jaoks SDS-plus varrega puuriterasid. Puidu või metalli jaoks paigaldage Flexi originaaladapteriga kolmelõuane padrun. Ärge kasutage löökpuurimisrežiimi kolmelõualise padruniga.

Kuidas muuta pöörlemissuunda?

Tööriist peab olema seiskunud. Libistage pöörlemissuuna valija soovitud asendisse: vasakule vastupäeva (lahtikeeramine), paremale päripäeva (puurimine/keeramine) või keskele lukustus (tööriista vahetamine).

Kuidas kasutada löökpuurimisrežiimi?

Pöörake töörežiimi valija löökpuuri sümbolile (vasar). Oodake kuuldavat klõpsatut. Kasutage alati lisakäepidet ja kandke mürasummutuskõrvaklappe.

Kuidas puhastada puurit?

Eemaldage aku. Puhastage ventilatsiooniavasid ja korpust kuiva suruõhu või lapiga. Ärge kasutage vett. Kontrollige tolmukatet ja vahetage see kahjustuse korral välja.

Mida teha, kui puur ei käivitu?

Kontrollige, et aku on laetud ja õigesti sisestatud. Veenduge, et pöörlemissuuna valija ei ole keskmises asendis (lukustus). Kui probleem püsib, võtke ühendust volitatud Flexi teenindusega.

Kuidas paigaldada kolmelõuane padrun?

Kruvige kolmelõuane padrun Flexi originaaladapterile. Sisestage adapter SDS-plus pesasse ja pöörake lukustumiseni. Ärge kasutage löökpuurimisrežiimi selle koostuga.

Milliseid tarvikuid soovitatakse?

Kasutage Flexi originaaltarvikuid: AP 18.0 akud, sobivad laadijad, SDS-plus puuriterad, meislid, kolmelõuane padrun adapteriga. Lisateabe saamiseks tutvuge Flexi kataloogiga.

Kuidas kasutatud akut ringlusse võtta?

Ärge visake akut olmejäätmete hulka. Vastavalt direktiivile 2006/66/EÜ viige see kogumispunkti või oma edasimüüjale keskkonnasõbralikuks ringlussevõtuks.

KASUTUSJUHEND CHE 18.0-EC Flex

Kasutatud sümbolid ..... 155

Tehnilised andmed 155

Lühiülevaade 156

Teie ohutuse heaks 157

Müra ja vibratsioon 158

Kasutusjuhend 159

Hooldus ja korrashoid 163

Juhised jäätmekäitluseks 163

(€-vastavus 163

Vastutuse välistamine 163

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ohtu. Juhise eiramine võib lõppeda surma või üliraskete vigastustega.

ETTEVAATUST!

Tähistab võimalikku ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada ainelist kahju.

JUHIS!

Tähistab olulist informatsiooni või nõuandeid kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugege kasutusjuhendit!

Kandke kaitseprille!

Kandke kuulmiskaitsevahendeid!

Kandke kerget respiraatormaski!

Vanaseadmete jäätmekäitlus (vaata lehekülge 163)!

Tehnilised andmed

Aku-puurvasar CHE 18.0	-EC
Nimipinge V 18
Aku AP 18.0 (2,5 Ah)	AP 18.0 (5,0 Ah)
Tühikäigu pöörlemiskiirus	min ^-1	0–1400
Löökide arv tühikäigul	min ^-1	0–4500
Max ühe löögi energia („EPTA-procedure 05/2009” järgi)	J	1,7
Määrimine Määre
Tarviku kinnitus SDS-plus
max puurimisava läbimõõt– betoon– puit– metall	mm mm mm	18 20 13
Kaal „EPTA-procedure 01/2003“ (ilma akuta) järgi	kg 2,0
Kaal: aku 2,5 Ah 5,0 Ah	kg kg	0,42 0,72

et

CHE 18.0-EC

Lühiülevaade

Sisse- ja väljalülitamiseks

ning kiirendamiseks kuni

maksimaalse pöörete/löökide arvu saavutamiseni.

6 Pöörlemissuuna eelvaliku lüliti
7 Käepide

8 Lisakäepide
9 Aku pesa
10 LED-valgustus

Tööala valgustamiseks.

11 Andmeplaat*
12 Liitiumioonaku (2,5 Ah või 5,0 Ah)
13 Aku olekunäidik
14 Aku lukustusest vabastamise nupp

Teie ohutuse heaks

HOIATUS!

Lugege läbi köik ohutusjuhised ja juhendid.

Ohutusjuhiste ja juhendite eiramise tagajärjeks võib olla elektrilõök, tulekahju ja/ või rasked kehavigastused. Hoidke kõik ohutusjuhised ja juhendid alles, et neid ka hiljem kasutada.

Enne elektritööriista kasutamist lugege läbi järgmised juhendid ja järgige neid:

• käesolev kasutusjuhend,
• lisatud brošüür „Üldised ohutusjuhised" elektritööriistade käsitsemise kohta (kirje nr 315.915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib kasutamisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutage elektritööriista ainult

- selleks ette nähtud otstarbel ja

- kui seade on ohutustehnilises möttes täiesti korras.

Turvalisust ohustavad rikked tuleb kohe kõrvaldada.

Otstarbekohane kasutamine

Aku-puurvasar CHE 18.0-EC on ette nähtud

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,

- müüritises ja betoonis tüübel- ja ankurkinnituste avade ning läbiviiguavade puurimiseks,

- kergemaks meislitööks krohvi ja keraamiliste plaatide eemaldamisel,

- kasutamiseks selleks sobiva ja tootja poolt selle tööriista jaoks soovitatud tarvikuga.

Ohutusnõuded vasarate kasutamisel

■ Kandke kuulmiskaitsevahendit. Müra võib põhjustada kuulmiskahjustusi.

■ Kasutage koos seadmega tarnitud lisakäepidemeid. Kontrolli kaotamine seadme üle võib põhjustada vigastusi.

Tehes töid, kus tarvik võib kokku puutuda varjatud elektrijuhtmete või seadme enda toitejuhtmega, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.

- Ärge avage akut. Võib tekkida lühis.

■ Kaitske akut kuumuse (näiteks ka pikaajalise päikesekiirguse), tule, vee ja niiskuse eest. Aku võib plahvatada.

■ Aku vigastamisel ja ebakorrektsel kasutamisel võivad väljuda aurud. Tuulutage värske õhuga ja pöörduge kaebuste tekkimisel arsti poole. Aurud võivad ärritada hingamisteid.

Ohutusalane lisateave

Kasutage varjatud juhtmete avastamiseks vastavat detektorit või põörduge informatsiooni saamiseks piirkondliku elektritarnija poole. Kokkupuude elektrijuhtmega võib põhjustada tulekahju ja elektrilöögi. Gaasijuhtme kahjustamine võib põhjustada plahvatuse. Veetoru vigastamine toob kaasa ainelise kahju ja võib põhjustada elektrilöögi.

Hoidke elektritööriistast mõlema käega tugevalt kinni ning valige endale stabiilne ja ohutu tööasend. Mõlema käega elektritööriistast kinni hoides saab seda turvalisemalt juhtida.

Kinnitage töödeldav detail. Kinnitusrakisesse kinnitatud detail püsib kindlamini paigal kui käega kinni hoides.

■ Kasutage ainult SDS-plus-kinnitusega tarvikuid. Lukustuse kontrollimiseks tömmake tarvikust.

Kahjustunud tolmukaitse tuleb lasta kohe välja vahetada. Tolmukaitse hoiab tarvikukinnituse tolmust puhtana.

et

CHE 18.0-EC

■ Mõnedest materjalidest (näiteks pliisisaldusega värvkatted, mõningad puiduliigid, mineraalid ja metallid) eralduv tolm võib ohustada tööriista kasutajat või läheduses viibivaid inimesi. Nende tolmude sissehingamine või kokkupuude nendega võib esile kutsuda hingamisteede haigusi ja/või allergilisi reaktsioone.

– Hoolitsege selle eest, et töökoht oleks hästi öhutatud!
– Võimaluse korral kasutage välist tolmueemaldust.
- Soovitatav on kasutada respiraatorit, mis on varustatud P2-klassi filtriga.
■ Töödelda ei tohi materjale, millest eraldub tervisekahjulikke aineid (nt asbest).
■ Kasutage ainult elektritööriista tüübisildile märgitud pingega orginaalakusid. Teiste akude kasutamisel (nt imitatsioonid, töödeldud akud või teiste firmade tooted) võib aku plahvatada ja tekitada vigastusi või ainelist kahju.
■ Laadige akusid ainult tootja soovitatud akulaadijaga. Kui akulaadijaga laetakse akusid,mis ei ole selle akulaadija jaoks ette nähtud, vöib tekkida tulekahju.
■ Teravad esemed (nt naelad või kruvikeerajad) või välise jõu mõju võivad akut kahjustada. Võib tekkida sisemine lühis ja aku võib süttida, suitseda, plahvatada või üle kuumeneda.
Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüliti keskmisse asendisse.
Rakendage pöörlemissuuna eelvaliku lülitit ja pöördemomendi regulaatorit ainult siis, kui tööriist on seisatud.
■ Kasutage elektritööriista märgistamiseks ainult kleebiseid. Ärge puurige korpusesse auke.

Müra ja vibratsioon

Müra- ja vibratsiooninäitajad on kindlaks määratud standardi EN 60745 kohaselt.

Seadme tüüpiline A-reitinguga müratase:

- helivõimsuse tase: 102 dB(A);

- määramatus K: 3 dB.

Vibratsiooni koguväärtus:

- vasaraga puurimisel:

• emissiooni väärtus a_h : 1 2 6
• määramatus K: 1,5 m/s ^2

- meiseldamisel:

• emissiooni väärtus a_h : 1 2 0
• määramatus K: 1,5 m/s ^2

TÄHELEPANU!

Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooninäitajad muutuvad.

JUHIS!

Neis juhistes antud vibratsioonitase on mõõdetud EN 60745 standarditud mõõtmismeetodi järgi ning seda saab kasutada elektritööriistade omavaheliseks võrdlemiseks. Sobib ka vibratsioonikoormuse esialgseks hindamiseks.

Antud vibratsioonitase kehtib elektritööriista jaoks ette nähtud kasutuse puhul. Kui elektritööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsioonitasemest. See võib vibratsioonikoormust kogu tööaja lõikes tunduvalt suurendada.

Vibratsioonikoormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või on küll sisse lülitatud, ent sellega ei töötata. See võib vibratsioonikoormust kogu tööaja löikes tunduvalt vähendada.

Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni möju eest, nt elektritööriista ja tarvikute hooldamine, tööprotsesside korrastamine, käte soojana hoidmine.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitsevahendit.

CHE 18.0-EC

et

Kasutusjuhend

Enne kasutuselevõttu

Võtke elektritööriist ja tarvikud pakendist välja ning veenduge, et kõik osad on olemas ega ole saanud transpordi käigus kahjustada.

i JUHIS!

Akud ei ole tarnimisel päris täis laetud. Laadige enne kasutuselevõttu akud täis. Selle kohta vaadake laadija kasutusjuhendist.

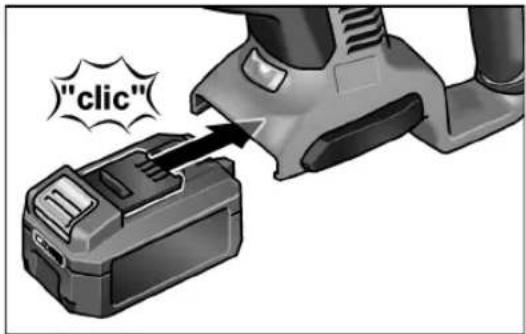

Aku sisestamine/vahetamine

■ Lükake laetud aku kuni täieliku fikseerumiseni elektritööriista.

Väljavõtmiseks vajutage vabastus-nuppu (1.) ja võtke aku välja (2.).

Kaitske akukontakte ajal, mil seda ei kasutata. Metallosadega kokkupuutumisel võib tekkida lühis. Ettevaatust, plahvatus- ja tuleoht!

Aku laadimisolek

■ Nupulevajutusega saab laadimisoleku näidiku LEDilt kontrollida aku laetuse taset.

Kui üks LEDidest vilgub, tuleb akut laadida. Kui pärast nupulevajutust ei sütti ükski LED, on aku defektne ja tuleb välja vahetada. Näit kustub 5 sekundi pärast.

i JUHIS!

Järgige laadija kasutusjuhendis olevat teavet aku laadimise kohta.

Lisakäepideme reguleerimine

HOIATUS!

Enne köiki elektritööriistal tehtavaid töid eemaldage sellest aku.

ETTEVAATUST!

Kasutage elektritööriista ainult koos paigaldatud lisakäepidemega. Lisakäepidemele saab valida suvalise asendi, et töötamine oleks turvalisem ega väsitaks.

i JUHIS!

Paigaldatud sügavuspiiraja korral on lisakäepideme pööramisala piiratud.

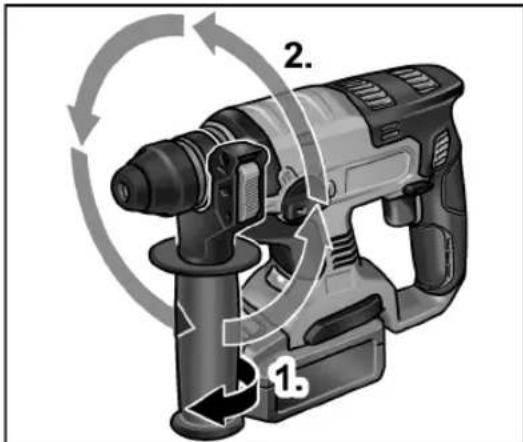

■ Vabastage klemm, keerates lisakäepidet vastupäeva (1.).

et

CHE 18.0-EC

■ Pöörake lisakäepide soovitud asendisse (2.).
■ Fikseerige asend, keerates lisakäepidet päripäeva.

Sügavuspiiraja paigaldamine

HOIATUS!

Enne köiki elektritööriistal tehtavaid töid eemaldage sellest aku.

■ Vajutage lisakäepideme ülaosas olevat lukustushooba ja hoidke seda all (1.).
■ Lükake sügavuspiiraja sisse (2.).

■ Seadke sügavuspiirajal vajalik puurimissügavus.
■ Laske lukustushoob lahti.

i JUHIS!

Nihutage tööriistad SDS-plus-vardaga kuni tagumise piirikuni SDS-plus-kinnitusse. Vastasel juhul võib tööriista liikumise töttu muutuda valeks puurimissügavuse seade.

SDS-plus-kinnitusega tarvikute kasutamine

HOIATUS!

Enne köiki elektritööriistal tehtavaid töid eemaldage sellest aku.

ETTEVAATUST!

Kasutatavad tarvikud võivad kuumeneda. Kandke kaitsekindaid!

i JUHIS!

Tarvik peab olema SDS-plus-kinnitusega. Kui tarvik ei ole SDS-plus-kinnitusega (nt puidupuur), tuleb kasutada kolme nukiga padrunit (vt „Kolme nukiga padruni paigaldamine“).

■ Kontrollige tolmukaitset.

– Puhastage kaitse, kui see on määrdunud.
- Katkine tolmukaitse tuleb lasta välja vahetada.

Tarviku väljavõtmine

HOIATUS!

Enne köiki elektritööriistal tehtavaid töid eemaldage sellest aku.

ETTEVAATUST!

Kasutatavad tarvikud võivad kuumeneda. Kandke kaitsekindaid!

■ Tõmmake lukustushülssi tahapoole (1.).
■ Võtke tarvik välja (2.).

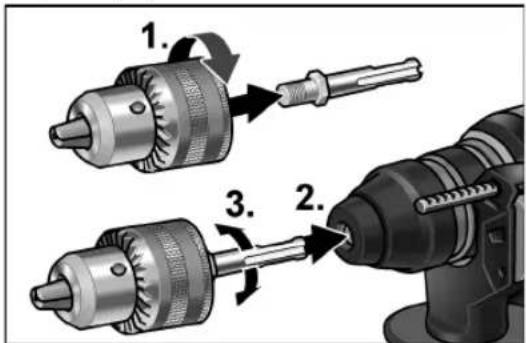

Kolme nukiga padruni paigaldamine

JUHIS!

Kolme nukiga padruni paigaldamiseks on tarvis originaaladaptrit FLEXi tarvikuvalikust.
■ Keerake kolme nukiga padrun adaptrile peale (1.).

Kolme nukiga padruni paigaldatud olekus ärge rakendage kunagi töörežiime meiseldamine Tja vasaraga puurimine

Tööriist ja kolme nukiga padrun võivad kahjustada saada.

Pöörlemissuuna eelvalik

ETTEVAATUST!

Muutke pöörlemissuunda ainult siis, kui elektritööriist on seisatud.

■ Seadke pöörlemissuuna eelvaliku lüliti vajalikku asendisse.

– Vasakule: vastupäeva (kruvide väljakeeramine, kruvide vabastamine)
– Paremale: päripäeva (puurimine, kruvide sissekeeramine, kruvide kinnikeeramine)
- Keskel: sisselülitustõkis (tarviku vahetamine, kõigi elektritööriista juures tehtavate tööde korral)

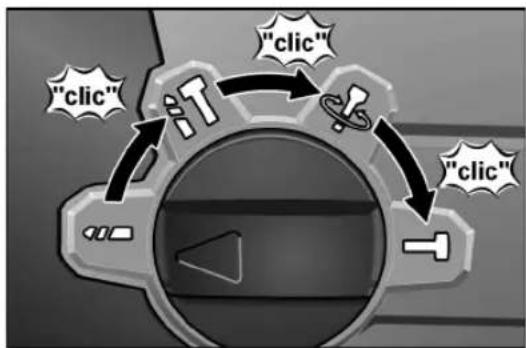

Töörežiimi seadmine

ETTEVAATUST!

Töörežiimi võib muuta ainult siis, kui elektritööriist seisab.

■ Valige lülitiga soovitud töörežiim:

Puurimine

Vasaraga puurimine

Meisli asendi seadmine (vt siit)

Meiseldamine

et

CHE 18.0-EC

JUHIS!

• Köigis asendites peab lüiliti kuuldavalt fikseeruma.
• Ärge lülitage elektritööriista asendis (meisli asendi seadmine) sisse.

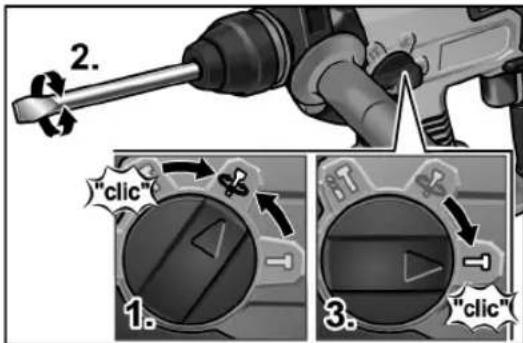

Meisli asendi seadmine

Meisli asendi saab tehtavale tööle optimaalseks kohandada.

■ Keerake töörežiimi lüliti sümbolile 📁 (1.).
■ Keerake meislit, kuni see on soovitud nurga all (2.).

■ Keerake töörežiimi lüliti sümbolile (3.). Fikseerumine peab olema kuuldav!

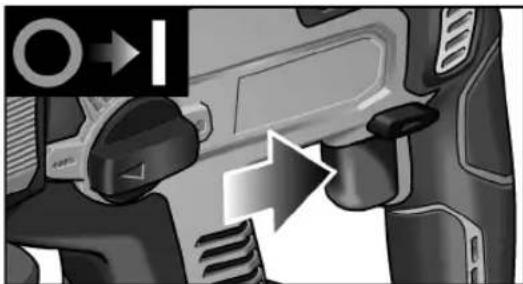

Elektritööriista sisselülitamine

■ Vajutage lülitile ja hoidke seda allavajutatud asendis. Elektritööriista lüliti võimaldab pöörete või löökide arvu aeglaselt kuni maksimumväärtuseni tõsta.

Elektritööriista sisselülitamisel valgustab LED tööala.

Seadme väljalülitamine:

■ laske lüliti lahti.

Kasutamine

Puurimine/vasaraga puurimine

1. Keerake töörežiimi lüliti sümbolile (puurimine) või vasaraga puurimine). Fikseerumine peab olema kuuldav!

2. Paigaldage puur.

3. Seadke lisakäepide soovitud asendisse.
4. Paigaldage aku.
5. Võtke elektritööriistast mõlema käega kinni ja võtke sisse tööasend.

1. Asetage puur kohale ja lülitage elektritööriist sisse.
2. Suruge elektritööriista aeglaselt ja kontrollitult ettepoole.
3. Pärast puurimise lõpetamist lülitage seade välja.

Meiseldamine

1. Paigaldage meisel.
2. Keerake töörežiimi lüliti sümbolile
3. Keerake meisel soovitud asendisse.
4. Keerake töörežiimi lüliti sümbolile Fikseerumine peab olema kuuldav!
5. Seadke lisakäepide soovitud asendisse.
6. Paigaldage aku.
7. Hoidke elektritööriistast mölema käega kinni ja võtke sisse tööasend.
8. Lülitage elektritööriist sisse.
9. Meiseldamisel suruge elektritööriista aeglaselt ja kontrollitult ettepoole, et see ei hakkaks hüppama.
10. Pärast töö lõpetamist lülitage seade välja.

Lisateave

- „Teravate” tarvikute kasutamine suurendab tööjõudlust ja pikendab elektritööriista tööiga.

- Pärast töö löpetamist puhastage elektritööriist ja hoidke seda transpordikohvris kuivas ruumis.

CHE 18.0-EC

et

Hooldus ja korrashoid

HOIATUS!

Enne köiki elektritööriistal tehtavaid töid eemaldage sellest aku.

Puhastamine

Puhastage seadet ja ventilatsioonipilusid regulaarselt. Puhastamise sagedus söltub töödeldavast materjalist ja kasutuse kestusest. Puhastage korpuse sisemust, milles asub mootor, regulaarselt kuiva suruõhuga.

Remonttööd

Laske remonttöid teha ainut tootja poolt volitatud klienditeeninduses.

Varuosad ja tarvikud

Lisatarvikud sisalduvad tootja kataloogides.

Koostejoonised ja varuosade nimekirjad leiate meie kodulehelt:

www.flex-tools.com

Juhised jäätmekäitluseks

HOIATUS!

Vanal seadmel lõigake toitejuhe ära, et teha seade kasutuskõlbmatuks.

Ainult ELi riikidele.

Ärge visake elektritööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja vastava riigisisese seaduse kohaselt tuleb kasutatud elektritööriistad kokku koguda ning suunata jäätmete keskkonnasäästlikku taaskasutusse.

Tooraine taaskasutamine äraviskamise asemel.

Suunake seade, tarvikud ja pakend keskkonnaohutusse taaskasutusse. Jäätmete liigiti kogumiseks on plastmaterjalist osad vastavalt tähistatud.

HOIATUS!

Akusid/patareisid ei tohi visata olmeprügi hulka, tulle ega vette. Kasutuskölbmatuid akusid ei tohi avada.

Ainult ELi riikidele:

direktiivi 2006/66/EÜ järgi kuuluvad defektsed või kasutatud akud/patareid ümbertöötlusele.

JUHIS!

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

CE-vastavus

Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste standardite või normatiivsete dokumentidega:

Tehnilise dokumentatsiooni eest vastutav isik:

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ega töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada. Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud seadme otstarbele mittevastava kasutamise või teiste tootjate toodete kasutamise tagajärjel.

It

CHE 18.0-EC

Turinys
