CHE 18.0-EC - Furadeira/parafusadora Flex - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho CHE 18.0-EC Flex em formato PDF.
| Tipo de produto | Furadeira de impacto sem fio |
| Marca | Flex |
| Modelo | CHE 18.0-EC |
| Tensão nominal | 18 V |
| Tipo de bateria | Li-ion 18 V (capacidade 2,5 Ah ou 5,0 Ah) |
| Velocidade sem carga | 0 – 1400 rpm |
| Impactos em vazio | 0 – 4500 golpes/min |
| Energia máxima por golpe (EPTA 05/2009) | 1,7 J |
| Encabadouro da ferramenta | SDS-plus |
| Diâmetro máximo de perfuração – Concreto | 18 mm |
| Diâmetro máximo de perfuração – Madeira | 20 mm |
| Diâmetro máximo de perfuração – Metal | 13 mm |
| Peso (sem bateria) | 2,0 kg (conforme EPTA 01/2003) |
| Peso bateria 2,5 Ah | 0,42 kg |
| Peso bateria 5,0 Ah | 0,72 kg |
| Nível de pressão sonora | 91 dB(A) |
| Nível de potência sonora | 102 dB(A) |
| Vibrações (modo martelo perfurador) | 12,6 m/s² (K = 1,5 m/s²) |
| Vibrações (modo martelo cinzelador) | 12,0 m/s² (K = 1,5 m/s²) |
| Modos de trabalho | Perfuração, martelo perfurador, martelo cinzelador, ajuste de posição do cinzel |
| Funções adicionais | Iluminação LED, variador de velocidade, sentido de rotação reversível, batente de profundidade, punho auxiliar ajustável |
| Manutenção | Limpar regularmente as aberturas de ventilação com ar comprimido; substituir a tampa antipoeira se danificada |
| Reparabilidade | Reparos por serviço autorizado; peças de reposição em www.flex-tools.com |
| Segurança | Punho isolado, punho auxiliar obrigatório, proteção antipoeira, parada de rotação na posição central |
| Conformidade | CE, diretivas 2014/30/UE, 2006/42/CE, 2011/65/CE |
Perguntas frequentes - CHE 18.0-EC Flex
Perguntas dos utilizadores sobre CHE 18.0-EC Flex
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Furadeira/parafusadora em formato PDF gratuitamente! Encontre o seu manual CHE 18.0-EC - Flex e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. CHE 18.0-EC da marca Flex.
MANUAL DE UTILIZADOR CHE 18.0-EC Flex
Símbolos utilizados 51
Caraterísticas técnicas ..... 51
Panorâmica da máquina 52
Para sua segurança 53
Ruído e vibração .... 54
Instruções de utilização ..... 55
Manutenção e tratamento 59
Indicações sobre reciclagem ..... 59
Conformidade C€....60
Exclusão de responsabilidades ..... 60
Símbolos utilizados
AVISO!
Carateriza um perigo imediato e eminente. A não observação da indicação pode implicar morte ou ferimentos muito graves.
CUIDADO!
Carateriza uma situação possivelmente perigosa. A não observação da indicação pode implicar ferimentos ou prejuízos materiais.
INDICAÇÃO!
Carateriza conselhos de utilização e informações importantes.
Símbolos no aparelho
Antes da colocação em funcionamento, leia as Instruções de serviço!
Usar óculos de proteção!
Usar proteção auditiva!
Usar leve proteção respiratória!
Indicações sobre reciclagem para o aparelho usado (ver a pág. 59)!
| Martelo perfurador com acumulador | CHE 18.0-EC | |
| Tensão nominal V 18 | ||
| Acumulador AP 18.0 (2) | 5 Ah)AP 18.0 (5,0 Ah) | |
| Número de rotações em vazio | r.p.m. | 0–1400 |
| Número de impactos em vazio | b.p.m. | 0–4500 |
| Energia máxima de impacto (segundo «EPTA-procedure 05/2009») | J | 1,7 |
| Lubrificação | Massa lubrificante | |
| Admissão da ferramenta | SDS-plus | |
| Diâmetro máx. do furo– Betão– Madeira– Metal | mm mm mm | 182013 |
| Peso de acordo com "EPTA-procedure 01/2003" (sem acumulador) | kg 2,0 | |
| Peso do acumulador de – 2,5 Ah– 5,0 Ah | kg kg | 0,420,72 |
pt
CHE 18.0-EC
Panorâmica da máquina
1 Capa de proteção contra poeira
2 Bucha de bloqueio
3 Batente de profundidade
4 Seletor rotativo para o modo de trabalho
5 Interruptor
Para ligar e desligar, assim como para aumentar a velocidade até ao número máximo de rotações/golpes.
6 Seletor do sentido de rotação
7 Punho
8 Punho adicional
9 Módulo recetor para o acumulador
10 Iluminação LED
Para iluminar a área de trabalho.
11 Placa de caraterísticas *
12 Acumulador de iões de lítio
(2,5 Ah ou 5,0 Ah)
13 Indicação do estado do acumulador
14 Tecla para desbloquear o acumulador
Para sua segurança
AVISO!
Leia todas as indicações de segurança e instruções. A não observação das indicações de segurança e das instruções pode ter como consequência um choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro.
Ler antes da utilização da ferramenta elétrica e proceder em conformidade:
- estas Instruções de serviço,
- as instruções gerais de segurança para utilização de ferramentas elétricas na documentação anexa (textos n.°: 315.915),
- as regras e as normas em vigor para prevenção de acidentes no local de utilização.
Esta ferramenta elétrica foi fabricada de acordo com o estado atual da técnica e com as regras técnicas de segurança reconhecidas. No entanto, na sua utilização, podem existir riscos para a vida e a integridade física do utilizador ou de terceiros ou ocorrer danos na máquina ou noutros bens. A ferramenta elétrica só deve ser utilizada
- de acordo com as disposições legais,
- em perfeita situação de segurança técnica.
As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.
Utilização de acordo com as disposições legais
O martelo perfurador com acumulador CHE 18.0-EC destina-se
- para a utilização profissional na indústria e em oficinas,
- para furar com percussão em alvenaria e betão, para fixação de buchas e ancoragens e furos de passagem,
- para pequenos trabalhos de encalcar para remover reboco e ladrilhos,
- para a utilização com a ferramenta adequada para tal e recomendada pelo fabricante para este aparelho.
Indicações de segurança para martelos
■ Use proteção auditiva. O efeito de ruído pode provocar perdas de audição.
Utilize os punhos adicionais fornecidos com o aparelho. A perda de controlo pode dar origem a ferimentos.
■ Quando efetuar trabalhos nos quais a ferramenta utilizada possa encontrar cabos elétricos ocultos ou o próprio cabo de alimentação de corrente, segure o aparelho somente pelas superfícies do punho isoladas. O contacto com um cabo sob tensão também pode colocar componentes metálicos do aparelho sob tensão e provocar um choque elétrico.
- Não abra o acumulador. Existe perigo de curto-circuito.
■ Proteja o acumulador do calor, por exemplo, também contra radiação solar contínua, fogo, água e humidade. Existe perigo de explosão.
No caso de danos e utilização indevida do acumulador, podem libertar-se vapores. Ventile com ar fresco e procure um médico em caso de má disposição. Os vapores podem irritar as vias respiratórias.
Outras instruções de segurança
- Utilize aparelhos detetores adequados para detetar tubagens de alimentação ocultas ou peça a intervenção da entidade local responsável pelas tubagens de alimentação. O contacto com cabos elétricos pode provocar um incêndio e choque elétrico. Danos num tubo de gás podem provocar uma explosão. A penetração num cano de água provoca danos materiais ou pode provocar um choque elétrico.
- Segure a ferramenta elétrica com ambas as mãos ao trabalhar e procure manter uma posição de segurança. A ferramenta elétrica é mais segura quando conduzida com ambas as mãos.
■ Fixe a peça a trabalhar. Uma peça mantida fixa num dispositivo de aperto está mais segura do que presa na sua mão.
pt
CHE 18.0-EC
-
Utilizar apenas ferramentas com dispositivo de admissão da ferramenta SDS-plus. Verificar o bloqueio correto, puxando a ferramenta.
Se a capa de proteção contra poeira estiver danificada, requerer imediatamente a sua substituição. A capa de proteção contra poeira impede a entrada de pó na admissão da ferramenta.
As poeiras libertadas de materiais, como pinturas com teor de chumbo, alguns tipos de madeira, minerais e metais, podem prejudicar a saúde do operador do aparelho ou de pessoas que se encontrem nas proximidades. A inalação ou o contacto com estas poeiras pode provocar doenças no aparelho respiratório e/ou reações alérgicas. -
Providenciar uma boa ventilação no local de trabalho!
- Se possível, utilizar um sistema de aspiração de pó independente.
-
Recomenda-se a utilização de uma máscara respiratória com uma classe de filtro P2.
-
Não usar em materiais que libertem substâncias prejudiciais à saúde (p. ex., amianto).
- Utilize apenas acumuladores originais com a tensão indicada na placa de características da sua ferramenta elétrica. No caso de utilização de outros acumuladores, p. ex., imitações, acumuladores restaurados ou de outros fabricantes, existe perigo de ferimentos e de danos materiais devido a explosão.
Carregue os acumuladores apenas com carregadores recomendados pelo fabricante. Um carregador apropriado para um determinado tipo de acumuladores pode causar um incêndio se for utilizado com outros acumuladores.
O acumulador pode ser danificado por objetos afiados, como, p. ex., pregos ou chaves de fendas, ou pela aplicação de força externa. Pode dar-se um curto-circuito interno e o acumulador queimar, fumegar, explodir ou sobreaquecer.
■ Antes de qualquer intervenção na ferramenta elétrica, colocar o seletor do sentido de rotação na posição central.
■ Acionar o seletor do sentido de rotação ou a regulação do binário só com a ferramenta completamente parada.
Para identificação da ferramenta elétrica, utilizar somente chapas autocolantes. Não fazer furos na estrutura.
Ruído e vibração
Os valores de ruído e de vibração foram apurados de acordo com a EN 60745.
O nível de ruído de valorização A do aparelho comporta, normalmente:
- Nível de pressão acústica: 91 dB(A);
- Nível de potência acústica: 102 dB(A);
- Insegurança K: 3 dB.
Valor global de vibrações:
- Ao furar com percussão:
- Valor de emissão a_h : 1 2 6
- Insegurança K: 1,5 m/s ^2
- Ao cinzelar:
- Valor de emissão a_h : 1 2 0
- Insegurança K: 1,5 m/s ^2
ATENÇÃO!
Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária, os valores de ruído e de oscilação alteram-se.
i INDICAÇÃO!
O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 60745 e pode ser utilizado para a comparação de ferramentas elétricas entre si. Este processo também é adequado para uma estimativa provisória da carga de vibrações. O nível de vibrações indicado representa as principais utilizações da ferramenta elétrica. No entanto, se a ferramenta elétrica for aplicada noutras situações com ferramentas de aplicação diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.
CHE 18.0-EC
pt
Para uma estimativa exata da carga das vibrações, também devem ser considerados os tempos em que o aparelho está desligado ou, embora estando a funcionar, não está, de facto, em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.
Determine medidas de segurança adicionais para proteger o utilizador do efeito das vibrações, como, por exemplo: manutenção da ferramenta elétrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.
CUIDADO!
Com um nível de pressão acústica superior a 85 dB(A), deve usar-se proteção auditiva.
Instruções de utilização
Antes da colocação em funcionamento
Desembalar a ferramenta elétrica e acessórios e verificar se o fornecimento está completo e se existem danos provocados pelo transporte.
i INDICAÇÃO!
Os acumuladores, na altura do fornecimento, não têm a carga completa. Antes do primeiro funcionamento, carregar os acumuladores completamente. Para o efeito, consultar as Instruções de serviço do carregador.
Aplicar/substituir o acumulador
■ Pressionar o acumulador carregado até encaixar completamente na ferramenta elétrica.
■ Para desmontar, pressionar a tecla de desbloqueio (1.) e retirar o acumulador (2.).
No caso de não utilização, proteger os contactos do acumulador. Peças metálicas soltas podem provocar curto-circuitos nos contactos, existindo perigo de explosão e incêndio!

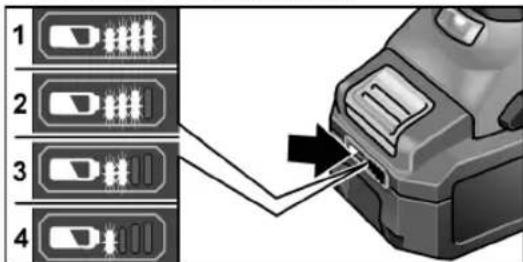

■ Premindo a tecla, pode verificar-se o estado de carga no LED de indicação do estado do acumulador.
Se um LED piscar, é necessário carregar o acumulador. Se, depois de se premir a botão, nenhum LED se acender, o acumulador está avariado e tem de ser substituído.
A indicação apaga-se após 5 segundos.
i INDICAÇÃO!
Respeite as instruções de carregamento do acumulador apresentadas nas Instruções de serviço do carregador.
pt
CHE 18.0-EC
Ajustar o punho adicional
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
CUIDADO!
Utilizar a ferramenta elétrica só com o punho adicional montado.

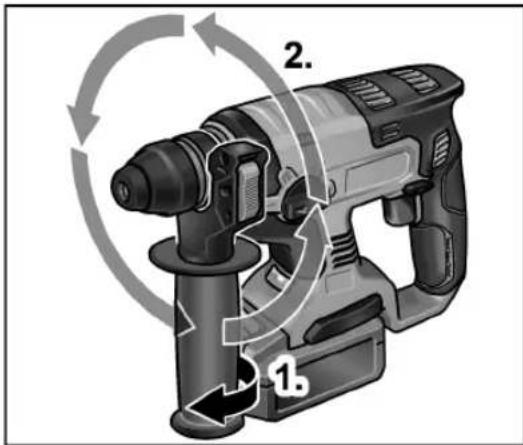

O punho adicional pode ser rodado para qualquer posição, para garantir um trabalho seguro e sem fadiga.
INDICAÇÃO!
Com o batente de profundidade montado, a área de movimentação do punho adicional é limitada.
- Eliminar encravamentos, rodando o punho adicional no sentido contrário ao dos ponteiros do relógio (1.).
■ Rodar o punho adicional para a posição pretendida (2.).
■ Fixar o ajuste, rodando o punho adicional no sentido dos ponteiros do relógio.
Montar o batente de profundidade
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
■ Premir a parte superior da alavanca de retenção que se encontra no punho adicional e mantê-la premida (1.).
■ Inserir o batente de profundidade (2.).
■ Regular o batente de profundidade para a profundidade do furo necessária.
■ Soltar a alavanca de retenção.
INDICAÇÃO!
Insira as ferramentas com haste SDS-plus até ao batente traseiro no dispositivo de admissão da ferramenta SDS-plus. Caso contrário, a movimentação da ferramenta pode levar a um ajuste incorreto da profundidade do furo.
Utilização de ferramentas com haste SDS-plus
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
CUIDADO!
As ferramentas de aplicação utilizadas podem ficar muito quentes. Utilizar luvas de proteção!
INDICAÇÃO!
As ferramentas utilizadas têm de ter uma haste SDS-plus. Para ferramentas sem haste SDS-plus (p. ex., broca para madeira), deve utilizar-se um mandril com aperto de três dentes (consultar "Montar o mandril de três dentes").
■ Controlar a capa de proteção contra poeira.
- Limpar a capa suja.
- Solicitar a substituição da capa de proteção contra poeira quando danificada.
CHE 18.0-EC
pt
■ Limpar as ferramentas e lubrificar ligeiramente a haste.
■ Inserir a ferramenta de aplicação (1.) e rodá-la (2.) até ficar bloqueada.
■ Controlar o bloqueio, puxando a ferramenta de aplicação.
Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
CUIDADO!
As ferramentas de aplicação utilizadas podem ficar muito quentes. Utilizar luvas de proteção!

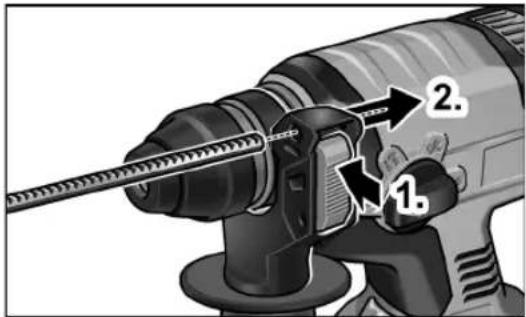

■ Puxar a bucha de bloqueio para trás (1.).
■ Desmontar a ferramenta de aplicação (2.).
Montar o mandril de três dentes
i INDICAÇÃO!
Para a montagem de um mandril de três dentes, é necessário o adaptador original do programa de acessórios FLEX.
■ Enroscar o mandril de três dentes no adaptador (1.).
■ Inserir o adaptador (2.) e rodá-lo (3.) até ficar bloqueado.
■ Controlar o bloqueio, puxando o mandril de três dentes.
CUIDADO!
Com o mandril de três dentes montado, nunca utilize o modo de trabalho Cinzelar -ou Furar com percussão? A ferramenta e o mandril de três dentes podem ficar danificados.
Pré-seleção do sentido de rotação
ATENÇÃO!
Alterar o sentido de rotação somente com a ferramenta elétrica completamente parada.
■ Colocar o seletor do sentido de rotação na posição necessária:
- À esquerda: contra os ponteiros do relógio (desenroscar parafusos, soltar parafusos)
pt
CHE 18.0-EC
- À direita: no sentido dos ponteiros do relógio (furar, enroscar parafusos, apertar parafusos)
- No meio: bloqueio de ligação (mudança de ferramenta, em todas as intervenções na ferramenta elétrica)
Regular o modo de trabalho
CUIDADO!
Alterar o modo de trabalho somente com a ferramenta elétrica completamente parada.


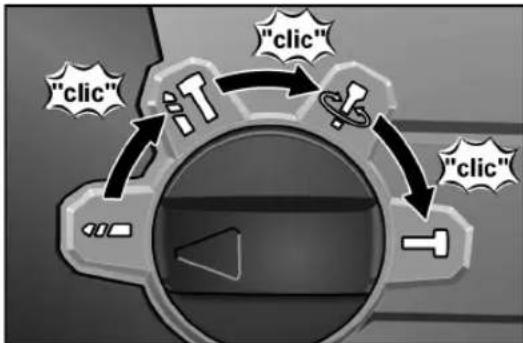

■ Regular o seletor rotativo para o modo de trabalho pretendido:
Furar
Furar com percussão
Regular a posição do cinzel (ver aqui)
Cinzelar
INDICAÇÃO!
- Em todas as posições, deve ouvir-se o seletor rotativo engatar.
- Na posição (Regular a posição do cinzel), não ligar a ferramenta elétrica.
Regular a posição do cinzel

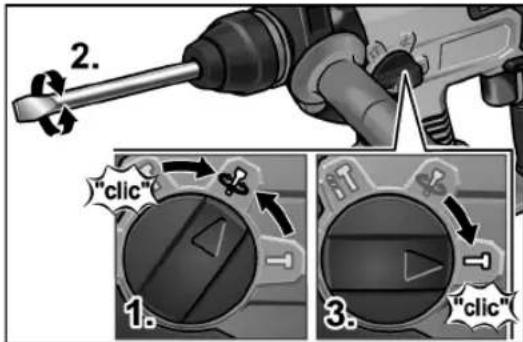

O cinzel pode ser rodado para uma posição que seja ideal para a execução dos trabalhos.
■ Colocar o seletor rotativo para o modo de trabalho no símbolo 1.).
■ Rodar o cinzel, até este apresentar o ângulo pretendido (2.).
Colocar o seletor rotativo para o modo de trabalho no símbolo T(3.). Aguardar até se ouvir engatar!
Ligar a ferramenta elétrica
■ Premir o interruptor e mantê-lo nessa posição. O interruptor da ferramenta elétrica permite um aumento lento do número de rotações e de golpes, até ao valor máximo.
Com a ferramenta elétrica ligada, o LED ilumina a área de trabalho.
Desligar o aparelho:
■ Soltar o interruptor.
Indicações sobre trabalho
Furar/Furar com percussão
- Colocar o seletor rotativo para o modo de trabalho no símbolo (Furar) ou (Furar com percussão). Aguardar até se ouvir engatar!
- Colocar a broca.
- Regular o punho adicional para a posição pretendida.
- Aplicar o acumulador.
CHE 18.0-EC
pt
- Segurar a ferramenta elétrica com ambas as mãos e assumir a posição de trabalho.
- Fixar a broca e ligar a ferramenta elétrica.
- Pressionar suavemente a ferramenta elétrica para a frente.
- Depois de terminado o furo, desligar o aparelho.
Cinzelar
- Colocar o cinzel.
- Colocar o seletor rotativo para o modo de trabalho no símbolo
- Rodar o cinzel para a posição pretendida.
- Colocar o seletor rotativo para o modo de trabalho no símbolo. Aguardar até se ouvir engatar!
- Regular o punho adicional para a posição pretendida.
- Aplicar o acumulador.
- Segurar a ferramenta elétrica com ambas as mãos e assumir a posição de trabalho.
- Ligar a ferramenta elétrica.
- Ao cinzelar, pressionar suavemente a ferramenta elétrica para a frente, de modo a que não salte.
- Depois de terminado o trabalho, desligar o aparelho.
Outras indicações
- A utilização de ferramentas de aplicação «afiadas» aumenta o rendimento e o tempo de vida útil da ferramenta elétrica.
- Depois do trabalho, limpar a ferramenta elétrica e guardá-la dentro da mala de transporte, num local seco.
Manutenção e tratamento
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
Limpeza
Limpar regularmente o aparelho e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização. Limpar o interior da estrutura com motor regularmente, com ar comprimido seco.
Reparações
As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.
Peças de substituição e acessórios
Para mais acessórios, principalmente ferramentas de aplicação, consulte os catálogos do fabricante.
Pode consultar desenhos de explosão e listas de peças de substituição na nossa Homepage: www.flex-tools.com
Indicações sobre reciclagem
AVISO!
Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes os cabos de ligação à rede.
Só para os países da UE. Não coloque as ferramentas elétricas no lixo doméstico!
Em conformidade com a Diretiva Europeia 2012/19/CE sobre aparelhos elétricos e eletrónicos usados e com a transposição para o Direito Nacional, as ferramentas elétricas usadas têm de ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.
pt
CHE 18.0-EC
Recuperação de matérias-primas em vez de eliminação de resíduos.
O aparelho, os acessórios e a embalagem devem ser encaminhados para reaproveitamento compatível com o meio ambiente. A identificação dos componentes de plástico permite a correta separação para reciclagem.
AVISO!
Não deitar acumuladores/baterias no lixo doméstico, para o fogo ou para a água. Não abrir acumuladores já inutilizados.
Só para os países da UE:
De acordo com a diretiva 2006/66/CE, acumuladores/baterias com defeito ou fora de uso têm de ser reciclados.
INDICAÇÃO!
Informe-se sobre possibilidades de reciclagem junto do agente especializado!
Conformidade C€
Declaramos, sob nossa inteira responsabilidade, que o produto descrito em «Caraterísticas técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:
EN 60745 de acordo com as determinações das diretivas
Responsável pela documentação técnica:
Exclusão de responsabilidades
O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes de uma interrupção do negócio provocada pelo produto ou pela impossibilidade de utilização do mesmo. O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes.
Inhoud
- Símbolos utilizados
- AVISO!
- CUIDADO!
- INDICAÇÃO!
- Símbolos no aparelho
- Para sua segurança
- Utilização de acordo com as disposições legais
- Indicações de segurança para martelos
- Outras instruções de segurança
- pt
- CHE 18.0-EC
- Ruído e vibração
- ATENÇÃO!
- i INDICAÇÃO!
- Instruções de utilização
- Antes da colocação em funcionamento
- Aplicar/substituir o acumulador
- Ajustar o punho adicional
- Montar o batente de profundidade
- Utilização de ferramentas com haste SDS-plus
- Montar o mandril de três dentes
- Pré-seleção do sentido de rotação
- Regular o modo de trabalho
- Regular a posição do cinzel
- Ligar a ferramenta elétrica
- Indicações sobre trabalho
- Furar/Furar com percussão
- Cinzelar
- Outras indicações
- Manutenção e tratamento
- Limpeza
- Reparações
- Peças de substituição e acessórios
- Indicações sobre reciclagem
- Conformidade C€
- Exclusão de responsabilidades
- Inhoud
Marca : Flex
Modelo : CHE 18.0-EC
Categoria : Furadeira/parafusadora
