CHE 18.0-EC - Vrtačka/skrutkovač Flex - Bezplatný návod k obsluze

Typ výrobku	Bezdrátová příklepová vrtačka-šroubovák
Značka	Flex
Model	CHE 18.0-EC
Jmenovité napětí	18 V
Typ baterie	Li-ion 18 V (kapacita 2,5 Ah nebo 5,0 Ah)
Otáčky naprázdno	0 – 1400 ot/min
Příklepy naprázdno	0 – 4500 úderů/min
Max. energie na úder (EPTA 05/2009)	1,7 J
Upínání nástroje	SDS-plus
Max. průměr vrtání – Beton	18 mm
Max. průměr vrtání – Dřevo	20 mm
Max. průměr vrtání – Kov	13 mm
Hmotnost (bez baterie)	2,0 kg (podle EPTA 01/2003)
Hmotnost baterie 2,5 Ah	0,42 kg
Hmotnost baterie 5,0 Ah	0,72 kg
Hladina akustického tlaku	91 dB(A)
Hladina akustického výkonu	102 dB(A)
Vibrace (režim příklepového vrtání)	12,6 m/s² (K = 1,5 m/s²)
Vibrace (režim sekání)	12,0 m/s² (K = 1,5 m/s²)
Pracovní režimy	Vrtání, příklepové vrtání, sekání, nastavení polohy sekáče
Doplňkové funkce	LED osvětlení, regulace otáček, reverzace směru otáčení, doraz hloubky, otočná přídavná rukojeť
Údržba	Pravidelně čistěte větrací otvory stlačeným vzduchem; vyměňte protiprachový kryt, je-li poškozený
Opravitelnost	Opravy autorizovaným servisem; náhradní díly na www.flex-tools.com
Bezpečnost	Izolovaná rukojeť, povinná přídavná rukojeť, protiprachová ochrana, zastavení otáčení ve středové poloze
Shoda	CE, směrnice 2014/30/EU, 2006/42/ES, 2011/65/EU

Často kladené otázky - CHE 18.0-EC Flex

Jak vyměnit baterii?

Pro vyjmutí baterie stiskněte odjišťovací tlačítka na obou stranách a vytáhněte baterii dozadu. Pro vložení ji zasuňte do přihrádky, dokud neuslyšíte cvaknutí.Ujistěte se, že je baterie zajištěna před použitím nástroje.

Jak nastavit hloubku vrtání?

Použijte doraz hloubky umístěný na přídavné rukojeti. Stiskněte páčku upnutí, vložte doraz a nastavte požadovanou hloubku, poté páčku uvolněte. Vždy zatlačte nástroj SDS-plus až k zadnímu dorazu pro přesné nastavení.

Jaký typ vrtáků použít?

Použijte vrtáky s upínacím stopkou SDS-plus pro tvrdé materiály jako beton. Pro dřevo nebo kov nasaďte tříčelisťové sklíčidlo s originálním adaptérem Flex. Nepoužívejte režim příklepu s tříčelisťovým sklíčidlem.

Jak změnit směr otáčení?

Nástroj musí být v klidu. Posuňte přepínač směru otáčení do požadované polohy: doleva pro smě proti směru hodinových ručiček (vyšroubování), doprava pro směr po směru hodinových ručiček (vrtání/šroubování), nebo doprostřed pro zablokování (výměna nástroje).

Jak používat režim příklepového vrtání?

Otočte volič pracovního režimu na symbol příklepového vrtání (kladivo). Počkejte na slyšitelné cvaknutí. Vždy používejte přídavnou rukojeť a noste ochranu sluchu.

Jak vyčistit vrtačku?

Vyjměte baterii. Vyčistěte větrací otvory a pouzdro suchým stlačeným vzduchem nebo hadříkem. Nepoužívejte vodu. Zkontrolujte protiprachový kryt a v případě poškození jej vyměňte.

Co dělat, když vrtačka nefunguje?

Zkontrolujte, zda je baterie nabitá a správně vložená. Ujistěte se, že přepínač směru otáčení není ve středové poloze (zablokování). Pokud problém přetrvává, kontaktujte autorizovaný servis Flex.

Jak nasadit tříčelisťové sklíčidlo?

Našroubujte tříčelisťové sklíčidlo na originální adaptér Flex. Zasuňte adaptér do upínání SDS-plus a otáčejte, dokud nezapadne. Nepoužívejte režim příklepu s touto sestavou.

Jaké příslušenství se doporučuje?

Používejte originální příslušenství Flex: baterie AP 18.0, vhodné nabíječky, vrtáky SDS-plus, sekáče, tříčelisťové sklíčidlo s adaptérem. Pro více možností si prohlédněte katalog Flex.

Jak recyklovat použitou baterii?

Neodhazujte baterii do domovního odpadu. V souladu se směrnicí 2006/66/ES ji odevzdejte do sběrného místa nebo specializovanému prodejci k ekologické recyklaci.

NÁVOD K OBSLUZE CHE 18.0-EC Flex

Pro vaši bezpečnost 139

Hlučnost a vibrace .... 140

Návod k použití 141

Údržba a ošetřování ..... 145

Pokyny pro likvidaci 145

CE shoda 145

Vyloučení odpovědnosti ..... 145

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Pri nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ!

Označuje tipy pro použití a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Noste ochranné brýle!

Noste chrániče sluchu!

Používejte lehký respirátor!

Pokyn pro likvidaci starého nářadí (viz stránka 145)!

Technické údaje

Akumulátorové vrtací kladivo	CHE 18.0-EC
Jmenovité napětí V 18
Akumulátor AP 18.0 (2,5	Ah)AP 18.0 (5,0 Ah)
Otáčky naprázdno	min ^-1	0–1400
Počet příklepů naprázdno	min ^-1	0–4500
Max. energie jednotlivého příklepu (podle „EPTA-procedure 05/2009“)	J	1,7
Mazání		mazací tuk
Uchycení nástroje SDS-plus
Max. průměr vrtání– beton– dřevo– kov	mmmmmm	182013
Hmotnost podle standardu „EPTA-procedure 01/2003“(bez akumulátoru)	kg 2,0
Hmotnost akumulátoru 2,5 Ah5,0 Ah	kgkg	0,420,72

cs

CHE 18.0-EC

Přehled

1 Ochranný protiprachový kryt
2 Zajišťovací objímka
3 Hloubkový doraz
4 Otočný knoflík pro pracovní režim
5 Spínač
K zapnutí a vypnutí a dále k rozběhnutí na maximální otáčky / počet příklepů.
6 Přepínač směru otáčení
7 Rukojet'

8 Přídavná rukojeť
9 Otvor pro vložení akumulátoru
10 LED světlo
Pro osvětlení pracovního prostoru.

11 Typový štítek*

12 Akumulátor Li-Ion (2,5 Ah nebo 5,0 Ah)

13 Ukazatel stavu akumulátoru

14 Odjišťovací tlačítko akumulátoru

* není viditelný

Pro vaši bezpečnost

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržení bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a všechny pokyny si do budoucna uschovejte.

Před použitím elektrického nářadí si přečtěte:

• tento návod k obsluze,
• „Všeobecná bezpečnostní upozornění“ pro zacházení s elektrickým nářadím v přiloženém sešitu (č. publikace: 315.915),
• pravidla a předpisy pro zabránění úrazům, které platí v místě použití, a jednejte podle nich.

Toto elektrické nářadí je zkonstruované podle současného stavu techniky a uznávaných bezpečnostnětechnických předpisů. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. k poškození nářadí nebo jiných věcných hodnot. Elektrické nářadí používejte pouze

• v souladu s určeným účelem,
• v bezvadném bezpečnostnětechnickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Použití v souladu s určeným účelem

Akumulátorové vrtací kladivo CHE 18.0-EC je určené

– pro profesionální použití v průmyslu a řemesle,
– k vrtání s príklepem do zdiva a betonu pro upevnění hmoždinek a kotev a vrtání průchozích otvorů,
– pro lehké sekací práce k odstraňování omítky a obkladů,
– k použití s nástrojem vhodným k tomuto účelu a doporučeným výrobcem pro toto nářadí.

Bezpečnostní upozornění pro kladiva

■ Noste chrániče sluchu. Působení hluku může způsobit ztrátu sluchu.
■ Používejte přídavné rukojeti dodané s nářa dím. Ztráta kontroly může vést k poraněním.
Když provádíte práce, při kterých může nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.
■ Neotevírejte akumulátor. Hrozí nebezpečí zkratu.
■ Chraňte akumulátor před horkem, např. také před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Hrozí nebezpečí výbuchu.
Při poškození a nesprávném používání akumulátoru z něj mohou unikat výpary. Vyvětrejte a v případě obtíží vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.

Další bezpečnostní upozornění

■ Používejte vhodné detektory, abyste identifikovali skrytá napájecí vedení, nebo proved'te konzultaci s energetickými rozvodnými závody. Kontakt s elektrickými vedeními může vést k požáru a úrazu elektrickým proudem. Poškození plynového potrubí může vést k výbuchu. Vniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úraz elektrickým proudem.

■ Při práci držte elektrické nářadí pevně oběma rukama a postarejte se o stabilní postoj. Oběma rukama budete elektrické nářadí vést bezpečněji.

■ Zabezpečte obrobek. Obrobek uchycený upínacím zařízením je držený spolehlivěji než vaší rukou.

■ Používejte pouze nástroje s uchycením SDS-plus. Zatažením za nástroj zkontrolujte jeho správné zajištění.

cs

CHE 18.0-EC

■ Poškozený ochranný protiprachový kryt nechejte okamžitě vyměnit. Ochranný protiprachový kryt zabraňuje vniknutí prachu do uchycení nástroje.
■ Prach uvolněný z materiálů, jako jsou nátěry obsahující olovo, některé druhy dřeva, minerály a kovy, může představovat nebezpečí pro obsluhu nebo osoby nacházející se v blízkosti. Vdechnutí nebo kontakt s tímto prachem může vést k onemocnění dýchacích cest a/nebo k alergickým reakcím.

• Postarejte se o dobré větrání pracoviště!
  – Pokud možno používejte externí odsávání prachu.
  – Doporučujeme používat respirátor s filtrem třídy P2.

■ Neopracovávejte materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest).
■ Používejte pouze originální akumulátory s napětím uvedeným na typovém štítku elektrického nářadí. Při použití jiných akumulátorů, např. padělků, upravených akumulátorů nebo výrobků jiných výrobců, hrozí nebezpečí poranění a věcné škody v důsledku výbuchu akumulátoru.
Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, hrozí nebezpečí požáru, pokud se používá s jinými akumulátory.
■ Špičaté předměty, např. hřebíky nebo šroubováky, nebo působení vnější síly mohou poškodit akumulátor. Uvnitř akumulátoru může dojít ke zkratu a akumulátor může začit hořet, vybouchnout, přehřát se nebo se z něj může kouřit.
- Pred veškerými pracemi na elektrickém nářadí nastavte přepínač směru otáčení do prostřední polohy.
■ Přepínač směru otáčení, resp. nastavení krouticího momentu ovládejte pouze při zastaveném nářadí.
■ K označení elektrického nářadí používejte pouze lepicí štítky. Nevrtejte žádné díry do tělesa nářadí.

Hlučnost a vibrace

Hodnoty hluku a vibrací byly zjištěny podle EN 60745.

Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:

• hladina akustického tlaku: 91 dB(A);
  – hladina akustického výkonu: 102 dB(A);
• nejistota K: 3 dB.

Celková hodnota vibrací:

– Při vrtání s příklepem:

• emitovaná hodnota a_h : 16 m/s ^2 ;
• nejistota K: 1,5 m/s ^2 .

– Při sekání:

• emitovaná hodnota a_h : 10 m/s ^2 ;
• nejistota K: 1,5 m/s ^2 .

POZOR!

Uvedené naměřené hodnoty platí pro nové nářadí. Při každodenním používání se hodnoty hlučnosti a vibrací mění.

UPOZORNĚNÍ!

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Metoda je vhodná také pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací se vztahuje k hlavnímu použití elektrického nářadí. Při jiném způsobu použití, při použití s jinými nástroji nebo nedostatečné údržbě se úroveň vibrací může lišit. Zatížení vibracemi během celé pracovní doby se tím může výrazně zvýšit.

Pro přesný odhad zatížení vibracemi je potřeba brát v úvahu také dobu, kdy je nářadí vypnuté nebo sice běží, ale nepoužívá se. Zatížení vibracemi během celé pracovní doby se tím může výrazně snížit.

Stanovte doplňující bezpečnostní opatření na ochranu pracovníka před působením vibrací, jako je například údržba elektrického nářadí a nástrojů, udržování rukou v teple, organizace pracovních postupů.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste chrániče sluchu.

CHE 18.0-EC

cs

Návod k použití

Před uvedením do provozu

Vybalte elektrické nářadí a příslušenství a zkontrolujte, zda je dodávka kompletní a zda nedošlo k poškození při přepravě.

UPOZORNĚNÍ

Akumulátory nejsou při dodání úplně nabité. Před prvním použitím akumulátory plně nabijte. Víz k tomu návod k obsluze nabíječky.

Nasazení/výměna akumulátoru

■ Nabitý akumulátor zasuňte do elektrického nářadí, až úplně zaskočí.

■ Pro vyjmutí stiskněte odjišťovací tlačítka (1.) a akumulátor vytáhněte (2.).

POZOR!

Když akumulátor nepoužíváte, chraňte jeho kontakty. Volné kovové díly mohou zkratovat kontakty, hrozí nebezpečí výbuchu a požáru!

Stav nabití akumulátoru

■ Stisknutím tlačítka lze pomocí LED ukazatele stavu akumulátoru zkontrolovat stav nabití.

Když některá LED bliká, musí se akumulátor nabít. Pokud po stisknutí tlačítka nesvítí žádná LED, je akumulátor vadný a musí se vyměnit. Ukazatel zhasne za 5 sekund.

UPOZORNĚNÍ

Dodržujte pokyny pro nabíjení akumulátoru uvedené v návodu k obsluze nabíječky.

Přestavení přídavné rukojeti

VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

POZOR!

Používejte elektrické nářadí pouze s namontovanou přídavnou rukojetí. Aby byla zaručená bezpečná práce bez únavy, lze přídavnou rukojeť natočit do libovolné polohy.

UPOZORNĚNÍ

Při namontovaném hloubkovém dorazu je rozsah natočení přídavné rukojeti omezený.

■ Otáčením přídavné rukojeti proti směru hodinových ručiček povolte upnutí (1.).
■ Přídavnou rukojeť otočte do požadované polohy (2.).

cs

CHE 18.0-EC

Nastavení upevněte otáčením přídavné rukojeti po směru hodinových ručiček.

Montáž hloubkového dorazu

VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

■ Stiskněte upínací páčku na přídavné rukojeti v horní části a držte ji stisknutou (1.).
■ Nasad'te hloubkový doraz (2.).

■ Nastavte hloubkový doraz na potřebnou hloubku vrtání.
■ Uvolněte upínací páčku.

i UPOZORNĚNÍ!

Nasad'te nástroje se stopkou SDS-plus do upínání SDS-plus až k zadnímu dorazu. Pokud by byl nástroj pohyblivý, mohlo by to způsobit nesprávné nastavení hloubky vrtání.

Nasazení nástrojů se stopkou SDS-plus

VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

POZOR!

Použité nástroje mohou být horké. Noste ochranné rukavice!

i UPOZORNĚNÍ!

Použité nástroje musí mít stopku SDS-plus. Pro nástroje bez stopky SDS-plus (např. vrtáky do dřeva) použijte třičelist'ové sklíčidlo (viz „Montáž třičelist'ového sklíčidla“).

■ Zkontrolujte ochranný protiprachový kryt.

– Znečistěný kryt vyčistěte.
– Vadný ochranný protiprachový kryt nechejte vyměnit.

■ Nástroje vyčistěte a stopky lehce namažte.

■ Nasad'te nástroj (1.) a otáčejte jím (2.), dokud nebude zajištěný.

■ Zkontrolujte zajištění zatažením za nástroj.

CHE 18.0-EC

cs

Vyjmutí nástrojů

VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

POZOR!

Použité nástroje mohou být horké. Noste ochranné rukavice!

■ Zajišťovací objímku zatáhněte dozadu (1.).
■ Vyjměte nástroj (2.).

Montáž tříčelist'ového sklíčidla

UPOZORNĚNÍ!

Pro montáž třičelist'ového sklíčidla je zapotřebí originální adaptér z programu příslušenství FLEX.
■ Tříčelist'ové sklíčidlo našroubujte na adaptér (1.).

■ Nasad'te adaptér (2.) a otáčejte jím (3.), dokud nebude zajištěný.
■ Zkontrolujte zajištění zatažením za tříčelist'ové sklíčidlo.

POZOR!

Při namontovaném třičelist'ovém sklíčidle nikdy nepoužívejte pracovní režim sekání T-nebo vrtání s príklepem - Mohlo by dojít k poškození nástroje a třičelist'ového sklíčidla.

Nastavení směru otáčení

POZOR!

Směr otáčení měňte jen při zastaveném elektrickém nářadí.

■ Přepínač směru otáčení nastavte do potřebné polohy:

– Doleva: proti směru hodinových ručiček (vyšroubovávání šroubů, povolování šroubů)
- Doprava: po směru hodinových ručiček (vrtání, zašroubovávání šroubů, utahování šroubů)
– Uprostřed: blokování zapnutí (výměna nástroje, při všech pracích na elektrickém nářadí)

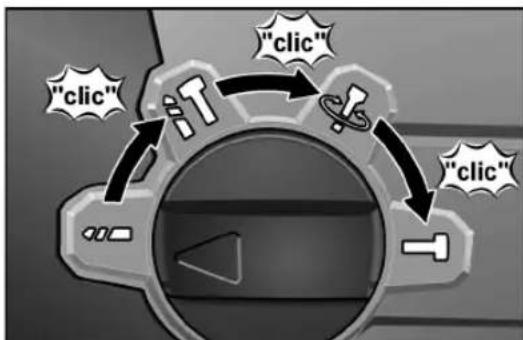

Nastavení pracovního režimu

POZOR!

Pracovní režim měňte pouze při zastaveném elektrickém nářadí.

■ Nastavte otočný knoflík na požadovaný pracovní režim:

Vrtání

Vrtání s příklepem

Nastavení polohy sekáče (viz tam)

Sekání

cs

CHE 18.0-EC

UPOZORNĚNÍ!

• Ve všech polohách musí otočný knoflík slyšitelně zaskočit.
• V poloze (nastavení polohy sekáče) elektrické nářadí nezapínejte.

Nastavení polohy sekáče

Sekáč lze otočit do polohy, která je optimální pro prováděné práce.

■ Nastavte otočný knoflík pro pracovní režim na symbol 📐.
■ Otáčejte sekáčem, dokud nebude sekáč v požadovaném úhlu (2.).

Nastavte otočný knoflík pro pracovní režim na symbol 1(3.). Dbejte na to, aby slyšitelně zaskočil!

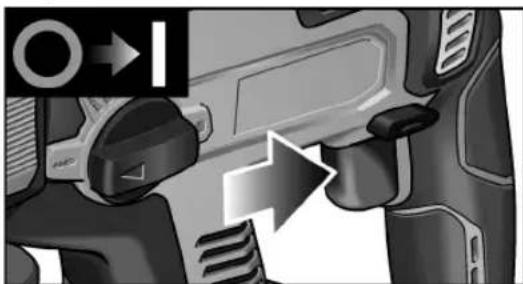

Zapnutí elektrického nářadí

■ Stiskněte spínač a držte ho stisknutý. Spínač elektrického nářadí umožňuje pomalé zvyšování otáček, resp. počtu přiklepů až na maximální hodnotu.

Při zapnutém elektrickém nářadí osvětluje pracovní prostor LED.

Vypnutí nářadí:

■ Uvolněte spínač.

Pracovní pokyny

Vrtání / vrtání s příklepem

1. Nastavte otočný knoflík pro pracovní režim na symbol (vrtání), resp. (vrtání s příklepem). Dbejte na to, aby slyšitelně zaskočil!
2. Nasad'te vrták.
3. Nastavte prídavnou rukojeť do požadované polohy.
4. Nasad'te akumulátor.
5. Uchopte elektrické nářadí oběma rukama a zaujměte pracovní polohu.

1. Nasad'te vrták a zapněte elektrické nářadí.
2. Tlačte elektrické nářadí s citem dopředu.
3. Po ukončení vrtání nářadí vypněte.

Sekání

1. Nasad'te sekáč.
2. Nastavte otočný knoflík pro pracovní režim na symbol 📄
3. Natočte sekáč do požadované polohy.
4. Nastavte otočný knoflík pro pracovní režim na symbol . Dbejte na to, aby slyšitelně zaskočil!
5. Nastavte prídavnou rukojeť do požadované polohy.
6. Nasad'te akumulátor.
7. Uchopte elektrické nářadí oběma rukama a zaujměte pracovní polohu.
8. Zapněte elektrické nářadí.
9. Při sekání tlačte elektrické nářadí s citem dopředu tak, aby neposkakovalo.
10. Po ukončení práce nářadí vypněte.

Ostatní upozornění

• Použitím „ostrých“ nástrojů se zvyšuje pracovní výkon a prodlužuje životnost elektrického nářadí.
  – Po ukončení práce elektrické nářadí vyčistěte a uložte v přepravním kufříku na suchém místě.

CHE 18.0-EC

cs

Údržba a ošetřování

VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

Čistění

Nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání. Vnitřní prostor s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.

Opravy

Opravy nechejte provádět výhradně v servisu autorizovaném výrobcem. Pokud je připojovací kabel elektrického nářadí poškozený, musí se nahradit speciálně upraveným připojovacím kabelem (způsob instalace X). Tento připojovací kabel lze obdržet v zákaznickém servisu FLEX.

Náhradní díly a příslušenství

Další příslušenství, zejména nástroje, najdete v katalozích výrobce.

Rozkladové výkresy a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com.

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním sít'ového kabelu zajistěte, aby vysloužilé nářadí bylo nepoužitelné.

Pouze pro země EU. Nevyhazujte elektrické nářadí do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních a podle odpovídajících ustanovení právních předpisů jednotlivých zemí se musí použité elektrické nářadí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.

Recyklace místo smíšeného odpadu.

Nářadí, příslušenství a obal je třeba odevzdat k ekologické recyklaci. Plastové díly jsou označené, aby byla možná recyklace podle druhu materiálu.

VAROVÁNÍ!

Nevyhazujte akumulátory/baterie do domovního odpadu, do ohně nebo do vody. Vysloužilé akumulátory neotevírejte.

Pouze pro země EU:

Podle směrnice 2006/66/ES se musí vadné nebo použité akumulátory/baterie recyklovat.

UPOZORNĚNÍ!

O možnostech likvidace se informujte u specializovaného prodejce!

CE shoda

Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části „Technické údaje“ je v souladu s následujícími normami nebo normativními dokumenty:

EN 60745 podle ustanovení směrnic 2004/108/ES (do 19.04.2016), 2014/30/EU (od 20.04.2016), 2006/42/ES, 2011/65/EG.

Za technické podklady zodpovídá: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle Manager Research & Development (R & D)

Vyloučení odpovědnosti

Výrobce a jeho zástupce neodpovídají za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neodpovídají za škody, které byly způsobeny nesprávným použitím nebo ve spojení s výrobky jiných výrobců.

sk

CHE 18.0-EC

Obsah

Použité symboly 146

Technické údaje 146

Prehlad 147

Návod na obsluhu 150

Údržba a ošetrovanie 154

Pokyny na likvidáciu 154

C€ Vyhlásenie o zhode ..... 154

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Používajte ochranu očí!

1 Ochranný protiprachový kryt
2 Zaist'ovacie puzdro
3 Híbkový doraz
4 Otočný gombík pre pracovný režim
5 Vypínač

Pred použitím elektrického náradia si prečítajte:

Bezpečnostné pokyny pre kladivá

Hladina hluku náradia vyhodnotená s filtrom A je typicky:

Vybalte elektrické náradie a príslušenstvo a skontrolujte kompletnost' dodávky a prepravné poškodenia.

UPOZORNENIE

Montáž híbkového dorazu

VAROVANIE!

Použité nástroje musia mat' stopku SDS-plus. Pre nástroje bez stopky SDS-plus (napr. vrtáky do dreva) použite trojčelust'ové sklučovadlo (pozri „Montáz trojčelust'ového sklučovadla“).

■ Skontrolujte ochranný protiprachový kryt.
– Znečistený kryt vyčistite.
– Chybný ochranný protiprachový kryt dajte vymenit'.

■ Nasad'te pracovný nástroj (1.) a otáčajte ním (2.), kým sa nezaistí.

■ Zaistenie skontrolujte t'ahaním pracovného nástroja.

Vybratie nástrojov

VAROVANIE!

Montáž trojčelust'ového skíučovadla

UPOZORNENIE!

Na montáž trojčelust'ového sklučovadla je potrebný originálny adaptér zo sortimentu príslušenstva FLEX.
■ Trojčelust'ové sklučovadlo naskrutkujte na adaptér (1.).

■ Nasad'te adaptér (2.) a otáčajte ho (3.), kým sa nezaistí.
■ Zaistenie skontrolujte t'ahaním trojčelust'ového sklučovadla.

POZOR!

Pri montáži trojčelust'ového sklučovadla nikdy nepoužívajte pracovný režim sekania alebo vrtacieho kladiva Nástroj a trojčelust'ové sklučovadlo sa môžu poškodit'.

Pracovný režim meňte len vtedy, ked'je elektrické náradie zastavené.

■ Nastavte otočný gombík na požadovaný pracovný režim:

vítanie

vítanie s funkciou kladiva

■ Stlačte vypínač a držte ho stlačený. Vypínač elektrického náradia umožňuje pomalé zvyšovanie otáčok, prípadne počtu úderov až na maximálnu hodnotu.

Pri zapnutom elektrickom náradí osvetluje LED pracovní oblast'.

Vypnutie náradia:

■ Uvoľnite vypínač.

Pracovné pokyny

Vrtanie/vrtanie s funkciou kladiva

1. Nasad'te vrták a zapnite elektrické náradie.
2. Tlačte elektrické náradie s citom dopredu.
3. Po ukončení vítania náradie vypnite.

Sekanie

Údržba a ošetrovanie

VAROVANIE!

Pokyny na likvidáciu

VAROVANIE!

Len pre krajiny EÚ. Nevyhadzujte elektrické náradie do domového odpadu!

Zodpovednost' za technické podklady:
