CHE 18.0-EC - Wiertarko-wkrętarka Flex - Bezpłatna instrukcja obsługi

Typ produktu	Akumulatorowa wiertarko-wkrętarka udarowa
Marka	Flex
Model	CHE 18.0-EC
Napięcie znamionowe	18 V
Typ akumulatora	Li-ion 18 V (pojemność 2,5 Ah lub 5,0 Ah)
Prędkość obrotowa bez obciążenia	0 – 1400 obr./min
Częstotliwość udarów bez obciążenia	0 – 4500 ud./min
Maks. energia udaru (EPTA 05/2009)	1,7 J
Uchwyt narzędziowy	SDS-plus
Maks. średnica wiercenia – Beton	18 mm
Maks. średnica wiercenia – Drewno	20 mm
Maks. średnica wiercenia – Metal	13 mm
Waga (bez akumulatora)	2,0 kg (wg EPTA 01/2003)
Waga akumulatora 2,5 Ah	0,42 kg
Waga akumulatora 5,0 Ah	0,72 kg
Poziom ciśnienia akustycznego	91 dB(A)
Poziom mocy akustycznej	102 dB(A)
Wibracje (tryb młotowiertarki)	12,6 m/s² (K = 1,5 m/s²)
Wibracje (tryb młota przecinaka)	12,0 m/s² (K = 1,5 m/s²)
Tryby pracy	Wiercenie, młotowiertarka, młot przecinak, regulacja położenia przecinaka
Dodatkowe funkcje	Oświetlenie LED, regulator prędkości, przełącznik kierunku obrotów, ogranicznik głębokości, obrotowa rękojeść dodatkowa
Konserwacja	Regularnie czyścić szczeliny wentylacyjne sprężonym powietrzem; wymieniać osłonę przeciwkurzową w przypadku uszkodzenia
Naprawialność	Naprawy przez autoryzowany serwis; części zamienne na www.flex-tools.com
Bezpieczeństwo	Izolowana rękojeść, obowiązkowa rękojeść dodatkowa, ochrona przeciwkurzowa, zatrzymanie obrotów w pozycji środkowej
Zgodność	CE, dyrektywy 2014/30/UE, 2006/42/WE, 2011/65/UE

Często zadawane pytania - CHE 18.0-EC Flex

Jak wymienić akumulator?

Aby wyjąć akumulator, naciśnij przyciski odblokowujące znajdujące się po obu stronach, a następnie pociągnij akumulator do tyłu. Aby go włożyć, wsuń go do komory, aż usłyszysz kliknięcie.Upewnij się, że akumulator jest zablokowany przed użyciem narzędzia.

Jak ustawić głębokość wiercenia?

Użyj ogranicznika głębokości umieszczonego na rękojeści dodatkowej. Naciśnij dźwignię mocowania, włóż ogranicznik i ustaw żądaną głębokość, a następnie zwolnij dźwignię. Zawsze dociskaj narzędzie SDS-plus do tylnego ogranicznika w celu precyzyjnego ustawienia.

Jakiego rodzaju wierteł używać?

Używaj wierteł z uchwytem SDS-plus do twardych materiałów, takich jak beton. Do drewna lub metalu zamontuj uchwyt trójszczękowy z oryginalnym adapterem Flex. Nie używaj trybu udarowego z uchwytem trójszczękowym.

Jak zmienić kierunek obrotów?

Narzędzie musi być zatrzymane. Przesuń przełącznik kierunku obrotów do żądanej pozycji: w lewo dla obrotów przeciwnych do ruchu wskazówek zegara (odkręcanie), w prawo dla obrotów zgodnych z ruchem wskazówek zegara (wiercenie/wkręcanie) lub na środku dla blokady (wymiana narzędzia).

Jak używać trybu młotowiertarki?

Obróć przełącznik trybu pracy na symbol młotowiertarki (młotek). Poczekaj na słyszalne kliknięcie. Zawsze używaj rękojeści dodatkowej i noś ochronniki słuchu.

Jak wyczyścić wiertarkę?

Wyjmij akumulator. Wyczyść szczeliny wentylacyjne i obudowę suchym sprężonym powietrzem lub szmatką. Nie używaj wody. Sprawdź osłonę przeciwkurzową i wymień ją, jeśli jest uszkodzona.

Co zrobić, jeśli wiertarka nie uruchamia się?

Sprawdź, czy akumulator jest naładowany i prawidłowo włożony. Upewnij się, że przełącznik kierunku obrotów nie znajduje się w pozycji środkowej (blokada). Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym serwisem Flex.

Jak zamontować uchwyt trójszczękowy?

Przykręć uchwyt trójszczękowy do oryginalnego adaptera Flex. Włóż adapter do gniazda SDS-plus i obracaj, aż do zablokowania. Nie używaj trybu udarowego z tym montażem.

Jakie akcesoria są zalecane?

Używaj oryginalnych akcesoriów Flex: akumulatory AP 18.0, odpowiednie ładowarki, wiertła SDS-plus, przecinaki, uchwyt trójszczękowy z adapterem. Sprawdź katalog Flex po więcej opcji.

Jak zutylizować zużyty akumulator?

Nie wyrzucaj akumulatora razem z odpadami domowymi. Zgodnie z dyrektywą 2006/66/WE, odnieś go do punktu zbiórki lub do specjalistycznego sprzedawcy w celu przyjaznego dla środowiska recyklingu.

INSTRUKCJA OBSŁUGI CHE 18.0-EC Flex

Zastosowane symbole	117
Dane techniczne	117
Opis urządzenia	118
Wskazówki bezpieczeństwa	119
Poziom hałasu i drgań	120
Instrukcja obsługi	121
Konserwacja i czyszczenie	125
Wskazówki dotyczące utylizacji	125
CE— zgodność	126
Wykluczenie odpowiedzialności	126

Zastosowane symbole

OSTRZEŻENIE!

Oznacza bezpośrednio zagrażające niebezpieczeństwo. Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.

OSTROŻNIE!

Oznacza możliwość wystąpienia niebezpiecznej sytuacji. Nieprzestrzeganie tej wskazówki może doprowadzić do skałeczeń lub szkód materialnych.

WSKAZÓWKA!

Oznacza wskazówki dla użytkownika i ważne informacje.

Symbole na urządzeniu

Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!

Zastosować okulary ochronne!

Używać ochronników słuchu!

Stosować lekką maskę przeciwpyłową!

Wskazówka dotycząca usuwania zużytego urządzenia (patrz strona 125)!

Dane techniczne

Akumulatorowa młotowiertarka	CHE 18.0-EC
Napięcie znamionowe V	18
Akumulator AP 18.0 (2,5	Ah)AP 18.0 (5,0 Ah)
Liczba obrotów biegu jałowego	min-1	0–1400
Liczba uderzeń biegu jałowego	min-1	0–4500
Maks. energia pojedynczego uderzenia (odpowiednio do „EPTA-procedure 05/2009“)	J	1,7
Smarowanie Smar
Mocowanie narzędzia SDS-plus
maks. średnica wiertła – beton– drewno– metal	mm mm mm	182013
Waga zgodnie z procedurą „EPTA 01/2003“ (bez akumulatora)	kg 2,0
Waga akumulator2,5 Ah5,0 Ah	kg kg	0,420,72

pl

CHE 18.0-EC

Opis urządzenia

1 Kołpak chroniący przed pyłem
2 Tulejka blokująca
3 Ogranicznik głębokości
4 Pokrętło wyboru trybu pracy
5 Przełącznik

Do włączania i wyłączania, jak również do rozbiegu aż do maksymalnej prędkości obrotowej/liczby uderzeń.

6 Przełącznik preselekcji kierunku obrotów

7 Uchwyt

8 Uchwyt dodatkowy
9 Uchwyt akumulatora
10 Oświetlenie LED

Do oświetlania obszaru roboczego.

11 Tabliczka znamionowa *
12 Akumulator litowo-jonowy (2,5 Ah lub 5,0 Ah)
13 Wskaźnik naładowania akumulatora
14 Przycisk odblokowania akumulatora

* niewidoczna

Wskazówki bezpieczeństwa

OSTRZEŻENIE!

Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Wskazówki bezpieczeństwa oraz instrukcje należy zachować do użytku w przyszłości. Przed użyciem urządzenia dokładnie przeczytać i postępować według:

• niniejszej instrukcji obsługi,
• „Ogólnych wskazówkach bezpieczeństwa“ dotyczących pracy z elektronarzędziami, zamieszczonych w załączonej broszurze (nr dokumentacji: 315.915),

• zasad i przepisów terenowych obowiązujących na miejscu użycia urządzenia odnośnie BHP. Niniejsze urządzenie elektryczne jest skonstruowane i zbudowane zgodnie z najnowszym stanem techniki i aprobowanymi zasadami bezpieczeństwa technicznego. Mimo to podczas użytkowania urządzenia może wystąpić zagrożenie dla zdrowia i życia użytkownika lub osób trzecich albo uszkodzenia urządzenia lub innych szkód materialnych. Urządzenie stosować tylko

• zgodnie z przeznaczeniem,

• w niezawodnym stanie technicznym zgodnym z zasadami bezpieczeństwa i higieny pracy.
  Usterki wywierające wpływ na bezpieczeństwo należy niezwłocznie usunąć.

Zastosowanie zgodne z przeznaczeniem

Akumulatorowa młotowiertarka CHE 18.0-EC przeznaczona jest do

– do profesjonalnego zastosowania w przemyśle i rzemiośle,
– do wiercenia udarowego w murze i betonie pod zamocowania na kołki i kotwice, oraz do otworów przelotowych,

– do lekkiego kucia przy usuwaniu tynków i płytek ceramicznych,

– do zastosowania z odpowiednimi narzędziami, które zalecane są przez producenta do tego urządzenia.

Wskazówki bezpieczeństwa przy pracy młotem

■ Używać ochronników słuchu. Hałas może spowodować uszkodzenie słuchu.

■ Stosować uchwyty dodatkowe, które należą do zakresu dostawy tego urządzenia. Utrata kontroli może doprowadzić do zranienia użytkownika.

■ Urządzenie chwytać tylko za izolowane powierzchnie przeznaczone do tego celu, jeżeli podczas pracy zachodzi niebezpieczeństwo zetknięcia się narzędzia z ukrytym przewodem elektrycznym lub przewodem zasilającym. Kontakt z przewodem elektrycznym, znajdującym się pod napięciem, może spowodować, że metalowe elementy urządzenia znajdą się również pod napięciem, i poprzez to doprowadzić do porażenia prądem elektrycznym.

■ Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.

■ Chronić akumulator przed gorącem, w tym np. również przed długotrwałym działaniem promieni słonecznych, ogniem, wodą i wilgocią. Występuje zagrożenie wybuchem.

■ W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora mogą z niego wydostawać się opary. Należy zapewnić dopływ świeżego powietrza i w przypadku dolegliwości wezwać lekarza. Opary mogą podrażnić drogi oddechowe.

Dodatkowe wskazówki bezpieczeństwa

Należy zastosować odpowiednie urządzenia wykrywające przewody zasilające albo zasięgnąć informacji w terenowych zakładach zaopatrujących w wodę, gaz i energię elektryczną. Kontakt urządzenia z przewodami elektrycznymi może spowodować wybuch pożaru lub porażenie prądem elektrycznym. Uszkodzenie przewodu gazowego może spowodować wybuch. Przebicie przewodu wody narzędziem spowoduje szkody materialne i może spowodować porażenie prądem elektrycznym.

pl

CHE 18.0-EC

■ Urządzenie elektryczne trzymać mocno obiema rękoma podczas pracy i zapewnić pewną, stabilną postawę. Urządzenie elektryczne prowadzi się bezpieczniej trzymając je obiema rękoma.
■ Proszę odpowiednio zamocować materiał przeznaczony do obróbki. Zamocowanie obrabianego materiału w odpowiednim uchwycie lub imadle jest pewniejsze, niż trzymanie go w ręku.
■ Stosować tylko narzędzia z uchwytem mocującym typu SDS-plus. Sprawdzić prawidłowość zamocowania poprzez pociągnięcie narzędzia.
■ Uszkodzoną osłone przeciwpyłową natychmiast zlecić do wymiany na nową. Osłona przeciwpyłowa zapobiega wnikaniu pyłu do uchwytu mocującego narzędzia.
■ Pyły emitowane przy szlifowaniu materiałów takich jak warstwy farb i lakierów zawierających ołów, niektóre rodzaje drewna, materiały mineralne i metalowe mogą bezpośrednio zagrażać użytkownikowi oraz osobom trzecim znajdującym się w pobliżu miejsca użytkowania urządzenia. Wdychanie i dotykanie tych pyłów może doprowadzić do schorzenia dróg oddechowych i/lub wystąpienie reakcji alergicznych.

– Zapewnić dobre wietrzenie na stanowisku pracy!
– Jeżeli to możliwe, należy odsysać pyły poprzez zastosowanie odkurzacza przemysłowego.
– Zaleca się zastosowanie przeciwpyłowej maski ochronnej z filtrem klasy P2.

Nie wolno obrabiać żadnych materiałów, które powodują powstawanie pyłów szkodliwych dla zdrowia (np. azbest).
Należy stosować wyłącznie oryginalne akumulatory o napięciu zgodnym z podanym na tabliczce znamionowej elektronarzędzia. W przypadku korzystania z innych akumulatorów, np. podróbek, akumulatorów regenerowanych lub produktów innych producentów istnieje niebezpieczeństwo odniesienia obrażeń ciała oraz wystąpienia szkód materialnych spowodowanych przez wybuch akumulatorów.

■ Akumulatory należy ładować tylko za pomocą ładowarek zalecanych przez producenta. W przypadku ładowarki przeznaczonej do ładowania określonych akumulatorów, istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.
Akumulator można uszkodzić w przypadku użycia ostrych przedmiotów, jak gwóżdź czy wkrętak, albo poprzez oddziaływanie zewnętrznej siły. Może dojść do wewnętrznego zwarcia, a akumulator może się zapalić, dymić, wybuchnąć lub przegrzać.
■ Przed wszelkimi pracami przy elektronarzędziu ustawić przełącznik preselekcji kierunku obrotów w środkowym położeniu.
■ Z przełącznika preselekcji kierunku obrotów lub regulatora momentu obrotowego wolno korzystać wyłącznie przy zatrzymanym narzędziu.
■ Do oznaczenia elektronarzędzia należy stosować tylko tabliczki samoprzylepne. Nie wolno wiercić żadnych otworów w obudowie urządzenia.

Poziom hałasu i drgań

Wartości poziomu hałasu i drgań określone zostały zgodnie z normą EN 60745.

Poziom hałasu wywołanego przez urządzenie zmierzony na stanowisku pracy (A) wynosi w normalnym przypadku:

• Poziom ciśnienia akustycznego: 91 dB(A);
• Poziom mocy akustycznej: 102 dB(A);
• Niepewność K: 3 dB.
  Całkowita wartość drgań:
  – przy wierceniu udarowym: – Wartość emisji a_h : 1 2 6 – Niepewność K: 1,5 m/s
• przy kuciu:
• Wartość emisji a _h : 1 2 0
• Niepewność K: 1,5 m/s

CHE 18.0-EC

pl

UWAGA!

Podane wartości mierzone odnoszą się do nowych urządzeń. Wartości poziomu hałasu i drgań zmieniają się podczas codziennego użytkowania.

i WSKAZÓWKA!

Wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową określoną w normie EN 60745 i może być zastosowana do wzajemnego porównywania elektronarzędzi. Nadaje się ona również do prowizorycznego określenia obciążenia drganiami.

Podana wartość poziomu drgań odnosi się do podstawowego zastosowania narzędzia elektrycznego. Jednak w przypadku użycia urządzenia do innego zastosowania, z innym wyposażeniem albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanych wartości. Może to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy.

W celu dokładnego określenia rzeczywistego obciążenia drganiami należy uwzględnić również czas, w którym urządzenie jest wyłączone albo włączone, ale w rzeczywistości nie użytkowane. Może to znacznie zredukować obciążenie drganiami w całkowitym czasie pracy.

Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja urządzeń elektrycznych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych.

OSTROŻNIE!

Przy ciśnieniu akustycznym powyżej 85 dB(A) zakładać ochronniki słuchu.

Instrukcja obsługi

Przed uruchomieniem

Rozpakować narzędzie elektryczne i wyposażenie, sprawdzić kompletność zakresu dostawy i czy nie nastąpiły uszkodzenia podczas transportu.

i WSKAZÓWKA

Akumulatory w chwili dostawy nie są całkowicie naładowane. Przed pierwszym użyciem należy naładować akumulatory do pełna. Patrz instrukcja obsługi ładowarki.

Zakładanie/wymiana akumulatora

■ Wcisnąć do elektronarzędzia naładowany akumulator aż do całkowitego zatrzaśnięcia.

■ W celu wyjęcia nacisnąć przyciski odblokowujące (1.) i wyciągnąć akumulator (2.).

OSTROŻNIE!

Osłonić styki akumulatora w przypadku jego nieużywania. Drobne przedmioty metalowe mogą spowodować zwarcie styków; zagraża niebezpieczeństwo eksplozji i wybuchu pożaru!

pl

CHE 18.0-EC

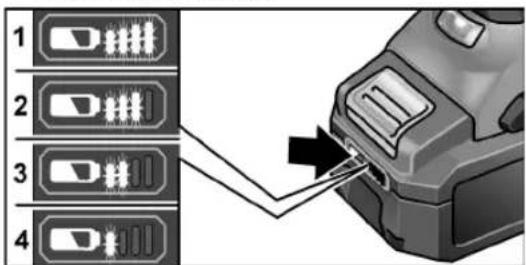

Stan naładowania akumulatora

■ Naciśnięcie przycisku umożliwia sprawdzenie stanu naładowania akumulatora na diodowym wskaźniku stanu naładowania.

Jeśli jedna z diod LED błyska, konieczne jest naładowanie akumulatora. Jeśli po naciśnięciu przycisku żadna z diod LED nie świeci, to akumulator jest uszkodzony i należy go wymienić.

Wskazanie gaśnie po 5 sekundach.

i WSKAZÓWKA

Należy stosować się do instrukcji w zakresie ładowania akumulatorów zawartych w instrukcji obsługi ładowarki.

Przestawianie uchwytu dodatkowego

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć akumulator z urządzenia.

OSTROŻNIE!

Narzędzie elektryczne używać tylko z zamontowanym uchwytem dodatkowym. Uchwyt dodatkowy można odchylić do każdej dowolnej pozycji, co zapewnia bezpieczną i niemęczącą pracę.

i WSKAZÓWKA

Przy zamontowanym ograniczniku głębokości zasięg obrotu uchwytu dodatkowego jest ograniczony.

■ Zwolnić mocowanie poprzez obrót uchwytu dodatkowego w kierunku przeciwnym do ruchu wskazówek zegara (1.).

■ Przekręcić uchwyt dodatkowy do żądanej pozycji (2.).

■ Przekręcając dodatkowy uchwyt w kierunku zgodnym z ruchem wskazówek zegara, zablokować ustawienie.

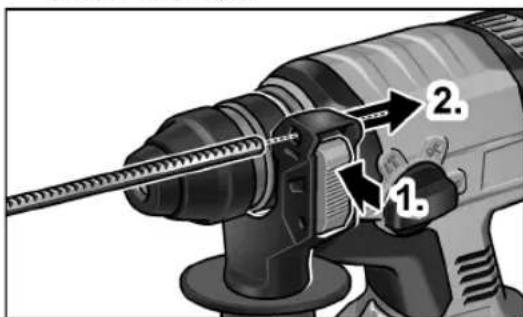

Montaż ogranicznika głębokości

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć akumulator z urządzenia.

Nacisnąć i przytrzymać dźwignię mocującą w górnej części uchwytu dodatkowego (1.).

■ Wsunąć ogranicznik głębokości (2.).

■ Ogranicznik głębokości nastawić na odpowiednią głębokość wiercenia.

■ Zwolnić dźwignię mocująca.

WSKAZÓWKA!

Narzędzia z chwytem SDS-plus należy wsunąć do oporu w uchwyt narzędziowy SDS-plus. W przeciwnym razie, w wyniku poruszania się narzędzia, może dojść do nieprawidłowego nastawienia głębokości wiercenia.

CHE 18.0-EC

pl

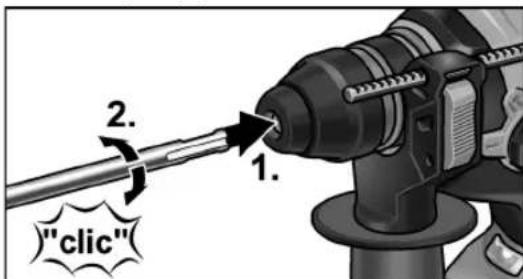

Mocowanie narzędzi z chwytem SDS-plus

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć akumulator z urządzenia.

OSTROŻNIE!

Użyte narzędzia mogą być bardzo gorące. Używać rękawic ochronnych!

i WSKAZÓWKA!

Stosowane narzędzia muszą być wyposażone w chwyt typu SDS-plus. Do mocowania narzędzi bez chwytu SDS-plus (np. wiertła do drewna) należy obowiązkowo zastosować uchwyt wiertarski z trzyczęściowymi szczękami (patrz „Montaż uchwytu z potrójnymi szczękami”).

■ Sprawdzić kołpak chroniący przed pyłem.
– Zabrudzony kołpak ochronny wyczyścić.
– Uszkodzoną osłone przeciwpyłową należy zlecić do wymiany.
■ Oczyścić narzędzia i lekko nasmarować chwyt.

■ Włożyć odpowiednie narzędzie (1.) i przekręcić (2.) aż do zablokowania.

■ Sprawdzić zatrzask poprzez pociągnięcie za narzędzie.

Wyjmowanie narzędzi

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć akumulator z urządzenia.

OSTROŻNIE!

Użyte narzędzia mogą być bardzo gorące. Używać rękawic ochronnych!

■ Tulejkę blokującą pociągnąć do tyłu (1.).
■ Wyjąć narzędzie (2.).

Montaż uchwytu z potrójnymi szczękami

i WSKAZÓWKA!

Do montażu uchwytu z potrójnymi szczękami niezbędna jest oryginalna przejściówka z oferty akcesoriów FLEX.
Nakręcić uchwyt z potrójnymi szczękami na przejściówkę (1.).

■ Włożyć przejściówkę (2.) i przekręcić (3.) aż do zablokowania.
■ Sprawdzić zablokowanie poprzez pociągnięcie za uchwyt z potrójnymi szczękami.

pl

CHE 18.0-EC

OSTROŻNIE!

Przy zamontowanym uchwycie z potrójnymi szczękami nigdy nie stosować trybu kucie długem ƒani wiercenie udarowe ƒ Narzędzie i uchwyt z potrójnymi szczękami mogą ulec uszkodzeniu.

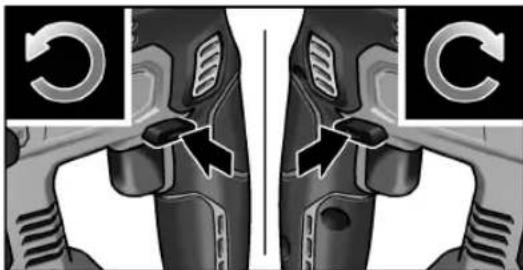

Preselekcja kierunku obrotów

OSTROŻNIE!

Kierunek obrotów wolno zmieniać tylko przy wyłączonym i całkowicie nieruchomoym elektronarzędziu.

■ Ustawić przełącznik kierunku obrotów w odpowiedniej pozycji:

– W lewo: w kierunku przeciwnym do ruchu wskazówek zegara (wykręcanie, odkręcanie śrub)
– W prawo: w kierunku zgodnym z ruchem wskazówek zegara (wiercenie, wkręcanie i dokręcanie śrub)
– Pośrodku: blokada włączenia (wymiana narzędzia, przy wszelkich pracach przy elektronarzędziu)

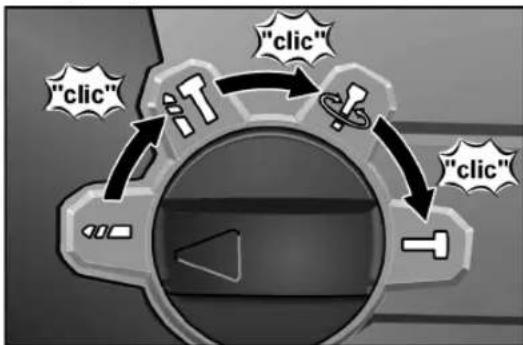

Nastawianie trybu pracy

OSTROŻNIE!

Tryb pracy zmieniać tylko przy wyłączonym i całkowicie nieruchomoym urządzeniu elektrycznym.

■ Pokrętło nastawić na żądany tryb pracy:

Wiercenie

Wiercenie udarowe

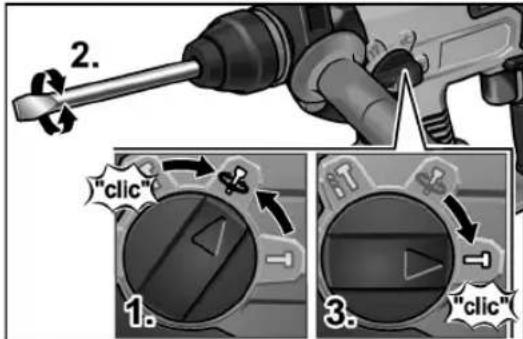

Regulacja pozycji dłuta (patrz tam)

Kucie dłutem

WSKAZÓWKA!

• We wszystkich pozycjach musi nastąpić słyszalne zatrzaśnięcie pokrętła.
• W pozycji (nastawianie pozycji dłuta) nie wolno włącać urządzenia.

Nastawianie pozycji dłuta

Dłuto można przekręcić do pozycji optymalnej dla wykonywanych prac.

■ Pokrętło trybu pracy nastawić na symbol (1.).
■ Przekręcać dłuto, aż dłuto ustawi się pod żądanym kątem (2.).

■ Pokrętło trybu pracy nastawić na symbol (3.). Zwracać uwagę na słyszalne zatrzaśnięcie!

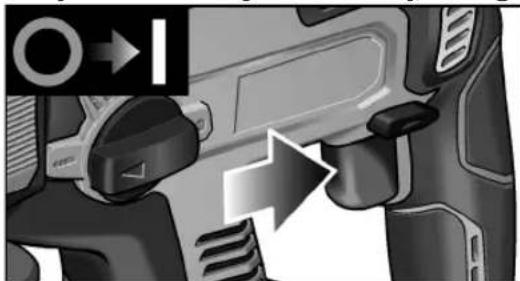

Włączanie narzędzia elektrycznego

Nacisnąć i przytrzymać przełącznik. Przełącznik urządzenia elektrycznego umożliwia powolne zwiększanie liczby obrotów, względnie uderzeń, aż do wartości maksymalnej.

CHE 18.0-EC

pl

Przy włączonym elektronarzędziu dioda LED oświetla obszar roboczy.

Wyłączanie urządzenia:

■ Zwolnić przełącznik.

Wskazówki dotyczące pracy urządzenia

Wiercenie/wiercenie udarowe

1. Pokrętło nastawiania trybu pracy nastawić na symbol (wiercenie) lub (wiercenie udarowe). Zwracać uwagę na słyszalne zatrzaśnięcie!
2. Włożyć wiertło.
3. Uchwyt dodatkowy ustawić w żądanej pozycji.
4. Włożyć akumulator.
5. Urządzenie elektryczne chwycić obiema rękoma i ustawić się w pozycji pracy.
6. Dostawić wiertło i włączyć urządzenie elektryczne.
7. Urządzenie dociskać z wyczuciem.
8. Po zakończeniu wiercenia wyłączyć urządzenie.

Kucie dłutem

1. Włożyć dłuto.
2. Pokrętło trybu pracy nastawić na symbol 🍷
3. Przekręcić dłuto do żądanej pozycji.
4. Pokrętło trybu pracy nastawić na symbol . Zwracać uwagę na słyszalne zatrzaśniecie!
5. Uchwyt dodatkowy ustawić w żądanej pozycji.
6. Włożyć akumulator.
7. Urządzenie elektryczne chwycić obiema rękoma i ustawić się w pozycji pracy.
8. Włączyć urządzenie elektryczne.
9. Przy kuciu młotem dociskać urządzenie z wyczuciem aby nie skakało.
10. Po zakończeniu pracy wyłączyć urządzenie.

Wskazówki dodatkowe

– Zastosowanie „ostrych“ narzędzi zwiększa wydajność i przedłuża żywotność elektronarzędzia.
– Wyczyścić urządzenie elektryczne po pracy i przechowywać w walizce transportowej w suchym miejscu.

Konserwacja i czyszczenie

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć akumulator z urządzenia.

Czyszczenie

Urządzenie i otwory wentylacyjne należy regularnie czyścić. Częstość czyszczenia zależna jest od rodzaju obrabianego materiału i długości czasu obrabiania.

Wnętrze obudowy i silnik należy regularnie przedmuchiwać suchym, sprężonym powietrzem.

Naprawy

Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.

Części zamienne i wyposażenie dodatkowe

Wyposażenie dodatkowe, a szczególnie narzędzia, które dopuszczone są do zastosowania z tym urządzeniem, można znaleźć w katalogach producenta.

Rysunek wybuchowy i listę części zamiennych można znaleźć na naszej stronie internetowej:

www.flex-tools.com

Wskazówki dotyczące utylizacji

OSTRZEŻENIE!

Wysłużone urządzenia uczynić niezdatnymi do użycia poprzez usunięcie elektrycznego przewodu zasilającego.

Tylko dla krajów UE.

Elektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego!

Zgodnie z dyrektywą europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej zastosowaniem do prawa krajowego, istnieje obowiązek oddzielnego zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji.

pl

CHE 18.0-EC

Odzyskiwanie surowców zamiast utylizacji odpadów.

Zużyte urządzenie, wyposażenie i opakowanie należy oddać w punkcie zbioru surowców wtórnych, aby umożliwiać utylizację zgodnie z przepisami o ochronie środowiska. Wszystkie elementy z tworzywa sztucznego są odpowiednio oznaczone w celu umożliwiaenia gatunkowo czystego recyclingu.

OSTRZEŻENIE!

Akumulatorów/baterii nie wolno wyrzucać do domowych śmieci, wrzucać do ognia, ani do wody. Nie wolno otwierać zużytych akumulatorów.

Tylko dla krajów UE:

Zgodnie z przepisem 2006/66/WE zepsute i zużyte akumulatory/baterie muszą zostać poddane procesowi utylizacji (recycling).

WSKAZÓWKA!

Aktualne informacje o sposobie utylizacji zużytego urządzenia można uzyskać w punkcie zakupu!

CE— zgodność

Deklarujemy z pełną odpowiedzialnością, że wyrób opisany w pozycji „Dane techniczne” jest zgodny z następującymi normami lub dokumentami normatywnymi:

EN 60745 zgodnie z postanowieniami dyrektyw 2004/108/WE (do 19.04.2016 r.), 2014/30/UE (od 20.04.2016 r.), 2006/42/WE, 2011/65/WE.

Odpowiedzialny za dokumentację techniczną: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle

Wykluczenie odpowiedzialności

Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania. Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.

Tartalom
