BRUGSANVISNING DD 2G 12LD Flex

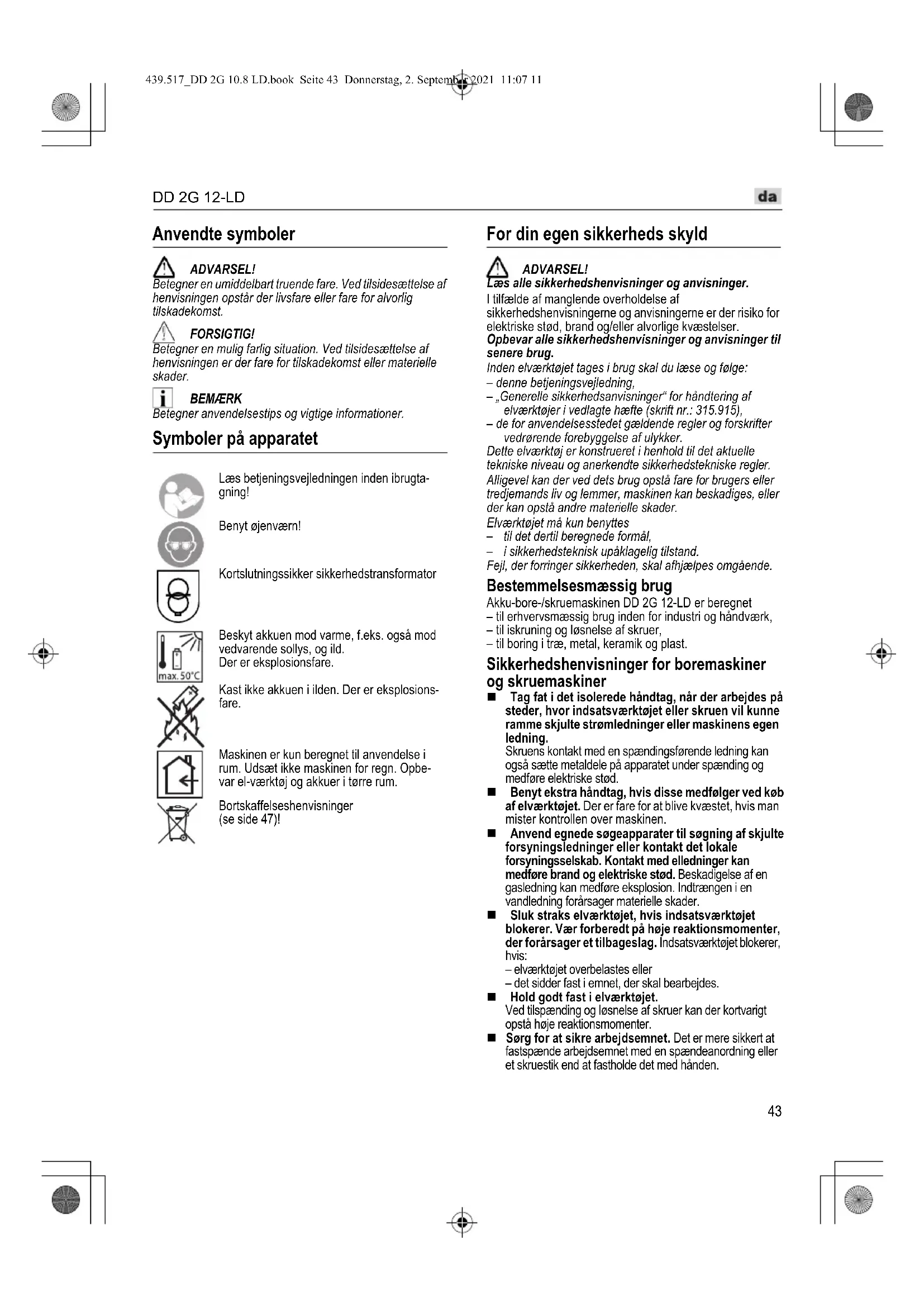

Anvendte symboler ADVARSEL! Betegner en umiddelbart truende fare. Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst. FORSIGTIG! Betegner en mulig farlig situation. Ved tilsidesættelse af henvisningen er der fare for tilskadekomst eller materielle skader. BEMÆRK Betegner anvendelsestips og vigtige informationer. Symboler på apparatet For din egen sikkerheds skyld ADVARSEL! Læs alle sikkerhedshenvisninger og anvisninger. I tilfælde af manglende overholdelse af sikkerhedshenvisningerne og anvisningerne er der risiko for elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedshenvisninger og anvisninger til senere brug. Inden elværktøjet tages i brug skal du læse og følge: – denne betjeningsvejledning, – „Generelle sikkerhedsanvisninger“ for håndtering af elværktøjer i vedlagte hæfte (skrift nr.: 315.915), – de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker. Dette elværktøj er konstrueret i henhold til det aktuelle tekniske niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved dets brug opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, eller der kan opstå andre materielle skader. Elværktøjet må kun benyttes – til det dertil beregnede formål, – i sikkerhedsteknisk upåklagelig tilstand. Fejl, der forringer sikkerheden, skal afhjælpes omgående. Bestemmelsesmæssig brug Akku-bore-/skruemaskinen DD 2G 12-LD er beregnet – til erhvervsmæssig brug inden for industri og håndværk, – til iskruning og løsnelse af skruer, – til boring i træ, metal, keramik og plast. Sikkerhedshenvisninger for boremaskiner og skruemaskiner Tag fat i det isolerede håndtag, når der arbejdes på steder, hvor indsatsværktøjet eller skruen vil kunne ramme skjulte strømledninger eller maskinens egen ledning. Skruens kontakt med en spændingsførende ledning kan også sætte metaldele på apparatet under spænding og medføre elektriske stød. Benyt ekstra håndtag, hvis disse medfølger ved køb af elværktøjet. Der er fare for at blive kvæstet, hvis man mister kontrollen over maskinen. Anvend egnede søgeapparater til søgning af skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elledninger kan medføre brand og elektriske stød. Beskadigelse af en gasledning kan medføre eksplosion. Indtrængen i en vandledning forårsager materielle skader. Sluk straks elværktøjet, hvis indsatsværktøjet blokerer. Vær forberedt på høje reaktionsmomenter, der forårsager et tilbageslag. Indsatsværktøjet blokerer, hvis: – elværktøjet overbelastes eller – det sidder fast i emnet, der skal bearbejdes. Hold godt fast i elværktøjet. Ved tilspænding og løsnelse af skruer kan der kortvarigt opstå høje reaktionsmomenter. Sørg for at sikre arbejdsemnet. Det er mere sikkert at fastspænde arbejdsemnet med en spændeanordning eller et skruestik end at fastholde det med hånden. Læs betjeningsvejledningen inden ibrugta- gning! Benyt øjenværn! Kortslutningssikker sikkerhedstransformator Beskyt akkuen mod varme, f.eks. også mod vedvarende sollys, og ild. Der er eksplosionsfare. Kast ikke akkuen i ilden. Der er eksplosions- fare. Maskinen er kun beregnet til anvendelse i rum. Udsæt ikke maskinen for regn. Opbe- var el-værktøj og akkuer i tørre rum. Bortskaffelseshenvisninger (se side 47)! 439.517_DD 2G 10.8 LD.book Seite 43 Donnerstag, 2. September 2021 11:07 11DD 2G 12-

Vent, til elværktøjet er standset helt, før du lægger det fra dig. Indsatsværktøjet kan sætte sig fast, hvorved man kan miste kontrollen over elværktøjet. Brug kun originale akkuer med den spænding, der er angivet på dit elværktøjs typeskilt. Ved brug af andre akkuer, f.eks. efterligninger, regenererede akkuer eller fremmede fabrikater, er der fare for personskader eller materielle skader på grund af eksploderende akkuer. Sikkerhedsanvisninger for håndtering af akkuer Åbn ikke akkuen. Der er fare for kortslutning. Beskyt akkuen mod varme, f.eks. også mod vedvarende sollys, ild, vand og fugt. Der er eksplosionsfare. Ved beskadigelse og ukorrekt brug af akkuen kan der sive dampe ud. Luft straks ud, og opsøg en læge i tilfælde af kvalme eller ubehag. Dampene kan irritere luftvejene. Hvis akkuen anvendes forkert, kan der slippe væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger. Oplad kun akkuer med ladeaggregater, der er anbefalet af producenten. Et ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer – brandfare. Akkuen kan beskadiges af spidse genstande, f.eks. søm eller skruetrækkere, eller ved udefra kommende kraftpåvirkning. Der kan opstå intern kortslutning, og akkuen kan brænde, ryge, eksplodere eller blive overophedet. Ladeaggregat Kontrollér altid, om netspændingen svarer til den spænding, der er angivet på ladeaggregatets typeskilt. Ladeaggregatets tilslutningsstik skal passe til stikkontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundne elværktøjer. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Brug kun ladeaggregatet i tørre rum, og undgå kontakt med fugt og regn. Indtrængen af vand i ladeaggregatet forøger risikoen for elektrisk stød. Brug aldrig ladeaggregatet, hvis kabler, stik eller selve apparatet er beskadiget af yde indvirkninger. Aflever ladeaggregatet på det nærmeste fagværksted. Ladeaggregatet må under ingen omstændigheder åbnes. Aflever det på et fagværksted, hvis det har en fejl. Læg aldrig genstande på ladeaggregatet, og stil det ikke på bløde overflader. Der er brandfare. Specielle sikkerhedshenvisninger Før arbejde på elværktøjet skal drejeretningsvælgeren (2) sættes i midterstilling. Drejeretningsvælgeren (2) og momentindstillingen (4) må kun aktiveres, når værktøjet står stille. Ved mærkning af elværktøjet må der kun anvendes selvklæbende skilte. Bor ikke huller i huset. Støj og vibration BEMÆRK Værdierne for det A-vægtede støjniveau samt de samlede svingningsværdier fremgår af tabellen på side 6. Støj- og svingningsværdierne er beregnet ifølge EN 60745. ADVARSEL! De angivne måleværdier gælder for nye apparater. Støj- og svingningsværdierne ændrer sig ved daglig brug. BEMÆRK Det svingningsniveau, der er angivet i disse anvisninger, er blevet målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingningsbelastningen. Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse. Hvis elværktøjet imidlertid benyttes til andre formål, med afvigende indsatsværktøjer eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan øge svingningsbelastningen betydeligt i hele arbejdstidsrummet. For en nøjagtig vurdering af svingnings-belastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men faktisk ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet. Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, som for eksempel: vedligeholdelse af elværktøj og indsatsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb. FORSIGTIG! Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn. Oversigt (Figur A) 1Afbryder Til tænd og sluk samt til opnåelse af maks. omdrejningstal 2 Drejeretningsvælger 3 Hastighedsvælger 4 Drejering for momentindstilling 5 Selvspændende borepatron 6 Arbejdspladsbelysning 7 Håndtag 8 Indskubningsåbning til akku 9 Li-ion-akku (2,5 Ah/4,0 Ah/6,0 Ah) 10 Frigørelsesknap til akku 11 Akku-tilstandsvisning 12 Bælteklemme 13 Bitholder 14 Monteringsskrue 439.517_DD 2G 10.8 LD.book Seite 44 Donnerstag, 2. September 2021 11:07 11DD 2G 12-LD

Brugsanvisning Inden ibrugtagning Pak elværktøjet og tilbehøret ud, og kontrollér om det er komplet eller beskadiget under transporten. Fastgør bælteklemme/bitholder med den vedlagte skrue (Figur B). BEMÆRK Akkuerne er ikke fuldstændigt opladede ved levering. Før første anvendelse skal akkuerne oplades fuldstændigt. Se i den forbindelse „Ladeaggregat (Figur L)/Opladningsproces“. Isætning/skift af akku Tryk den opladede akku ind i elværktøjet, til den er helt i indgreb (Figur C). Ved udtagning trykkes på frigørelses-knappen (1.), og akkuen trækkes ud (2.) (Figur D). FORSIGTIG! Når værktøjet ikke er i brug, skal akkuens kontakter beskyttes. Løse metaldele kan kortslutte kontakterne, så der er eksplosions- og brandfare! Akkuens ladetilstand (Figur E) Ved tryk på knappen kan man på lysdioden til akku- tilstandsvisning kontrollere ladetilstanden. Visningen forsvinder efter 5 sekunder. Hvis en af lysdioderne blinker, skal akkuen oplades. Hvis ingen lysdiode lyser efter tryk på knappen, er akkuen defekt og skal udskiftes. Valg af drejeretning (Figur F) FORSIGTIG! Drejeretningen må kun ændres, når elværktøjet er standset helt. Sæt drejeretningsvælgeren i den ønskede position: – Venstre: Mod uret (skrue skruer ud, løsne skruer) – Højre: Med uret (bore, skrue skruer ind, spænde skruer) – Midte: Indkoblingsspærre (værktøjsskift, ved alt arbejde på elværktøjet) Momentvalg (Figur G) FORSIGTIG! Drejningsmomentet må kun ændres, når elværktøjet er standset helt. Sæt drejering for momentindstilling i den ønskede position. BEMÆRK I borestilling er glidekoblingen deaktiveret. Hastighedsforvalg (Figur H) FORSIGTIG! Hastigheden må kun ændres, når elværktøjet er standset helt. Sæt vælgeren på det ønskede trin: 1: Lav hastighed, højt moment 2: Høj hastighed, lavt moment Isætning af værktøj ( Figur I) FORSIGTIG! Før arbejde på elværktøjet skal drejeret-ningsvælgeren (2) sættes i midterstilling. I borepatronen fastholdes bor med en diameter fra 1,5 - 10 mm, skruebits ¼" samt bitholdere ¼" sikkert. Hold fast i elværktøjet med en hånd, og drej borepatronen med den anden hånd. – Drej mod uret for at åbne borepatronen yderligere. – Drej med uret for at lukke borepatronen. Isæt værktøjet. Luk borepatronen helt. Sæt drejeretningsvælgeren i den ønskede position (venstre/højre). Foretag en prøvekørsel for at kontrollere den centriske fastspænding af værktøjerne. Tilkobling af elværktøjet (Figur J) Tænde maskinen: Tryk på afbryderen. Med elværktøjets afbryder er det muligt at forøge omdrejningstallet trinvis op til maks. værdien. Slukke maskinen: Slip afbryderen. BEMÆRK – Elværktøjet har en bremse, der standser indsatsværktøjet, så snart afbryderen er sluppet. – Under vedvarende arbejde med elværktøjet bør man hovedsagelig arbejde med afbryderen trykket helt ind. Arbejde med elværktøjet (Figur K) FORSIGTIG! Før arbejde på elværktøjet skal drejeret-ningsvælgeren (2) sættes i midterstilling.

2. Isæt værktøjet (Bor, skruebits, bitholder).

3. Sæt momentvælgeren på det ønskede trin.

4. Sæt hastigheden på det ønskede trin.

5. Indstil ønsket drejeretning.

6. Tag fat i elværktøjets håndtag med en hånd, og indtag

arbejdsposition. Drejeretningsvælgeren/moment-vælgeren må aldrig aktiveres, mens motoren er i gang!

Efter arbejdets afslutning:

9. Sæt drejeretningsvælgeren (2) i midterstilling.

Ladeaggregat (Figur L) Ladeaggregatet er beregnet til opladning af FLEX-akkuer af typen 1 Indskubningsåbning til akku 2 Kontakter 3 LED fejlmeddelelse (rød) 4 LED ladetilstand (grøn) 5 Ventilationsslidser 6 Netkabel med netstik LED'ernes visninger Opladningsproces FORSIGTIG! Isæt kun originale akkuer i det medfølgende ladeaggregat. Sæt ladeaggregatets netstik i. LED fejlmeddelelse og LED ladetilstand lyser kortvarigt. Skub akkuen ind i ladeaggregatet til anslag (Figur M). LED ladetilstand blinker, og akkuen oplades. Når akkuen er fuldt opladet, lyser LED'en for ladetilstand konstant. Tag akkuen ud af ladeaggregatet (Figur N). Træk netstikket ud. Fejlmeddelelser Hvis en af følgende LED-visninger ses efter isætning af akkuen, er der en fejl på akkuen eller på ladeaggregatet. LED'en for fejlmeddelelse lyser konstant: – Akkuen er for varm eller for kold. Når akkuen har nået ladetemperaturen (0°C...40°C), begynder opladningen. LED'en for fejlmeddelelse blinker eller ingen af de to LED'er lyser: – Tag akkuen ud af ladeaggregatet. Kontrollér kontakterne på ladeaggregatet og på akkuen for tilsmudsning, og rengør om nødvendigt. Isæt akku igen. Ved uændret visning er akkuen defekt. Udskift akkuen, eller få den kontrolleret på et serviceværksted. – Hvis der også vises en fejlmeddelelse med en anden akku, er der en defekt på ladeaggregatet. Få et fagværksted til at kontrollere ladeaggregatet. Anvisninger for lang akku-levetid FORSIGTIG! – Oplad aldrig akkuer ved temperaturer under 0 °C eller over 40 °C. – Oplad ikke akkuer i miljøer med høj luftfugtighed ell

omgivelsestemperatur. – Tildæk ikke akkuer og ladeaggregat under opladningen. – Træk ladeaggregatets netstik ud efter opladningen. Under opladningen opvarmes akku og ladeaggregat. Dette er normalt! Litium-ion-akkuer har ikke den velkendte „memory-effekt“. Alligevel bør man aflade en akku helt før opladning og altid afslutte opladningen helt. Hvis akkuer ikke skal benyttes i længere tid, skal de oplades delvis og opbevares køligt. Vedligeholdelse og pleje Rengøring ADVARSEL! Der kan aflejres lededygtigt støv i husets indre ved ekstrem anvendelse i forbindelse med bearbejdning af metaller. Elværktøj og ventilationsslidser skal rengøres regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden. Blæs husets indre med motor ud regelmæssigt med tør trykluft. Lad elværktøjet køre imens. Ladeaggregat ADVARSEL! Træk netstikket ud af stikkontakten før der udføres arbejde. Der må ikke anvendes vand eller flydende rengøringsmidler. Fjern snavs og støv fra huset med en pensel eller tørre klude. Reparationer Reparationer må udelukkende udføres af et kundeservice- værksted, der er autoriseret af producenten. Reservedele og tilbehør Yderligere tilbehør, især indsatsværktøjer, findes i katalogerne fra producenten. Eksplosionstegninger og reservedelslister findes på vores hjemmeside: www.flex-tools.com Transport Den ækvivalente mængde litium til de medfølgende akkuer ligger under de relevante grænseværdier. Derfor er akkuen som enkeltdel samt elværktøjet med sit leveringsomfang ikke omfattet af nationale eller internationale bestemmelser om farligt gods

Ved transport af flere enheder med litium-ion-akkuer kan disse bestemmelser blive relevante og kræve særlige sikkerhedsforanstaltninger (f.eks. vedrørende emballagen). I så fald skal du indhente oplysninger om de gældende bestemmelser i anvendelseslandet. rød grøn fra blinker Akku oplades. fra til Opladningsproces afsluttet. Vedligeholdelsesopladning. Se „Opladningsproces“. blinker fra Akku er for varm eller for kold. til fra Akku eller ladeaggregat defekt. Se „Fejlmeddelelser“. 439.517_DD 2G 10.8 LD.book Seite 46 Donnerstag, 2. September 2021 11:07 11 – AP 12/2,5 – AP 12/5,0 – AP 10,8/2,5 – AP 10,8/4,0 – AP 10,8/6,0DD 2G 12-LD

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Bortskaffelseshenvisninger ADVARSEL! Udtjent elværktøj skal gøres ubrugeligt før bortskaffelse: – netdrevet elværktøj ved at fjerne netledningen, – akku-drevet elværktøj ved at fjerne akkuen. Kun for EU-lande. Elværktøjer er ikke normalt husholdningsaffald! I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og implementering i national lovgivning skal udtjente elektroværktøjer indsamles separat og afleveres på et indsamlingssted for materialegenvinding. Råstofgenvinding i stedet for bortskaffelse af affald. Maskine, tilbehør og emballage skal affaldsbehandles miljørigtigt. Plastdelene er mærket til sortering efter affaldstype. ADVARSEL! Akkumulatorer/batterier er ikke normalt affald og må derfor ikke destrueres sammen med normalt husholdningsaffald, brændes eller kastes i vand. Udtjente akkumulatorer må ikke åbnes. Akkuer/batterier skal indsamles og genbruges eller bortskaffes på en miljøvenlig måde. Kun for EU-lande: Ifølge direktiv 2006/66/EF skal defekte eller udtjente akkumulatorer/batterier anvendes til genbrug. BEMÆRK Forhandleren giver oplysninger om bortskaffelsesmuligheder. Ansvarsudelukkelse Fabrikanten og hans repræsentant hæfter ikke for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes. Fabrikanten og dennes repræsentant hæfter ikke for skader opstået som følge af usagkyndig anvendelse eller i forbindelse med produkter fra andre fabrikanter. 439.517_DD 2G 10.8 LD.book Seite 47 Donnerstag, 2. September 2021 11:07 11DD 2G 12-
