NAUDOJIMO INSTRUKCIJA DD 2G 12LD Flex

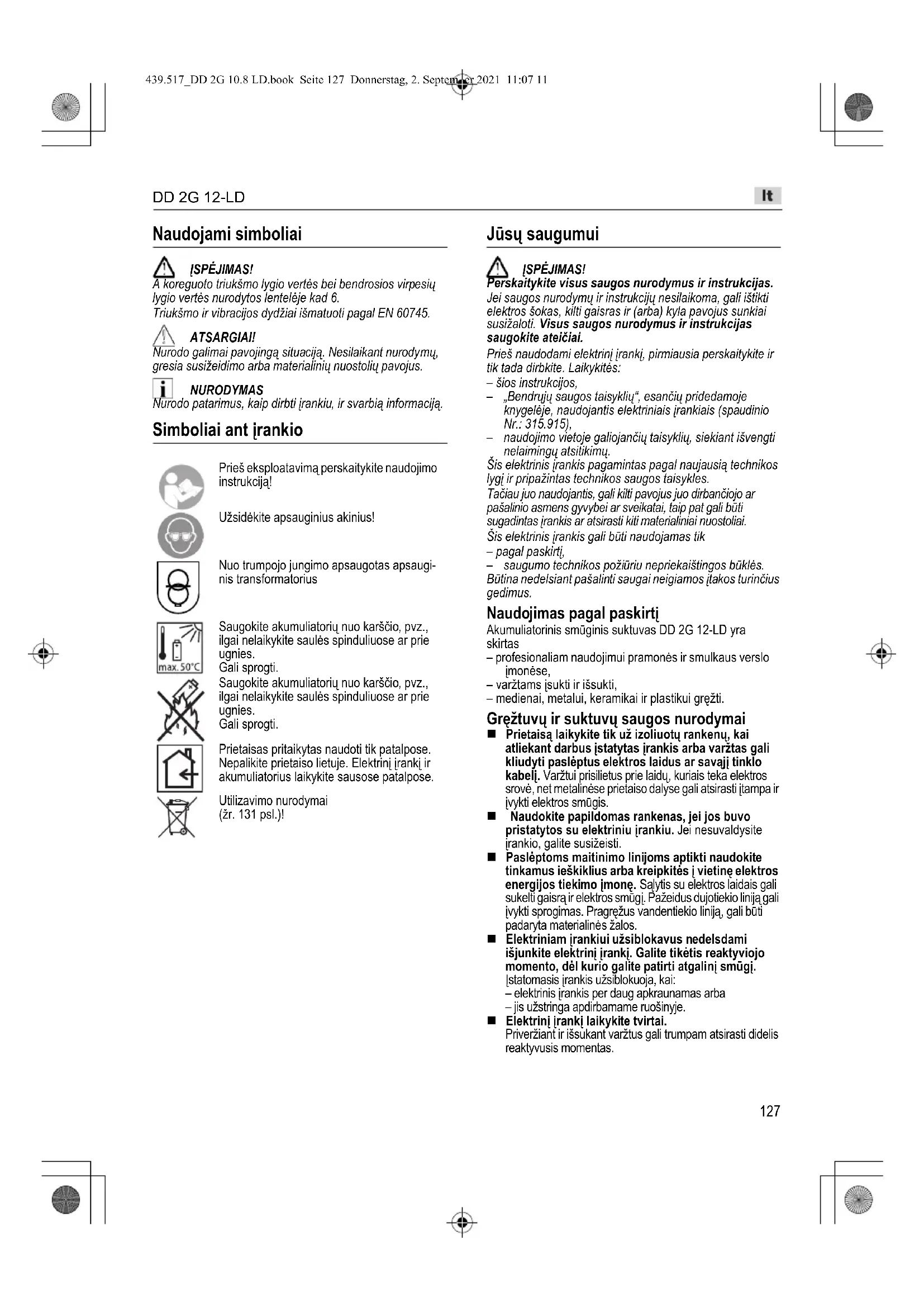

Naudojami simboliai ĮSPĖJIMAS! A koreguoto triukšmo lygio vertės bei bendrosios virpesių lygio vertės nurodytos lentelėje kad 6. Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745. ATSARGIAI! Nurodo galimai pavojingą situaciją. Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus. NURODYMAS Nurodo patarimus, kaip dirbti įrankiu, ir svarbią informaciją. Simboliai ant įrankio Jūsų saugumui ĮSPĖJIMAS! Perskaitykite visus saugos nurodymus ir instrukcijas. Jei saugos nurodymų ir instrukcijų nesilaikoma, gali ištikti elektros šokas, kilti gaisras ir (arba) kyla pavojus sunkiai susižaloti. Visus saugos nurodymus ir instrukcijas saugokite ateičiai. Prieš naudodami elektrinį įrankį, pirmiausia perskaitykite ir tik tada dirbkite. Laikykitės: – šios instrukcijos, – „Bendrųjų saugos taisyklių“, esančių pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio Nr.: 315.915), – naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų. Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles. Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Šis elektrinis įrankis gali būti naudojamas tik – pagal paskirtį, – saugumo technikos požiūriu nepriekaištingos būklės. Būtina nedelsiant pašalinti saugai neigiamos įtakos turinčius gedimus. Naudo jimas pagal paskirtį Akumuliatorinis smūginis suktuvas DD 2G 12-LD yra skirtas – profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse, – varžtams įsukti ir išsukti, – medienai, metalui, keramikai ir plastikui gręžti. Gręžtuvų ir suktuvų saugos nurodymai Prietaisą laikykite tik už izoliuotų rankenų, kai atliekant darbus įstatytas įrankis arba varžtas gali kliudyti paslėptus elektros laidus ar savąjį tinklo kabelį. Varžtui prisilietus prie laidų, kuriais teka elektros srovė, net metalinėse prietaiso dalyse gali atsirasti įtampa ir įvykti elektros smūgis. Naudokite papildomas rankenas, jei jos buvo pristatytos su elektriniu įrankiu. Jei nesuvaldysite įrankio, galite susižeisti. Paslėptoms maitinimo linijoms aptikti naudokite tinkamus ieškiklius arba kreipkitės į vietinę elektros energijos tiekimo įmonę. Sąlytis su elektros laidais gali sukelti gaisrą ir elektros smūgį. Pažeidus dujotiekio liniją gali įvykti sprogimas. Pragręžus vandentiekio liniją, gali būti padaryta materialinės žalos. Elektriniam įrankiui užsiblokavus nedelsdami išjunkite elektrinį įrankį. Galite tikėtis reaktyviojo momento, dėl kurio galite patirti atgalinį smūgį. Įstatomasis įrankis užsiblokuoja, kai: – elektrinis įrankis per daug apkraunamas arba – jis užstringa apdirbamame ruošinyje. Elektrinį įrankį laikykite tvirtai. Priveržiant ir išsukant varžtus gali trumpam atsirasti didelis reaktyvusis momentas. Prieš eksploatavimą perskaitykite naudojimo instrukciją! Užsidėkite apsauginius akinius! Nuo trumpojo jungimo apsaugotas apsaugi- nis transformatorius Saugokite akumuliatorių nuo karščio, pvz., ilgai nelaikykite saulės spinduliuose ar prie ugnies. Gali sprogti. Saugokite akumuliatorių nuo karščio, pvz., ilgai nelaikykite saulės spinduliuose ar prie ugnies. Gali sprogti. Prietaisas pritaikytas naudoti tik patalpose. Nepalikite prietaiso lietuje. Elektrinį įrankį ir akumuliatorius laikykite sausose patalpose. Utilizavimo nurodymai (žr. 131 psl.)! 439.517_DD 2G 10.8 LD.book Seite 127 Donnerstag, 2. September 2021 11:07 11DD 2G 12-

Įtvirtinkite gaminį. Spaustuvuose arba veržiamajame įtaise įtvirtintas gaminys yra laikomas tvirčiau nei ranka. Elektrinį įrankį padėkite tik jam visiškai sustojus. Įstatomasis įrankis gali įstrigti, todėl gali nepavykti suvaldyti elektrinio įrankio. Naudokite tik originalius akumuliatorius, kurių elektros įtampa atitinka Jūsų elektrinio įrankio specifikacijų lentelėje nurodytą elektros įtampą. Naudojant kitokius akumuliatorius, pvz., panašaus modelio, perdirbtus ar kitų gamintojų, sprogęs akumuliatorius gali sužaloti ir padaryti materialinės žalos. Saugos nurodymai naudojant akumuliatorių Neatidarykite akumuliatoriaus. Gali įvykti trumpasis jungimas. Saugokite akumuliatorių nuo karščio, pvz., taip pat nuo nuolatinės saulės apšvietos, ugnies, vandens ir drėgmės. Gali sprogti. Pažeidus akumuliatorių ir jį naudojant netinkamai gali pasklisti garų. Pasirūpinkite šviežiu oru ir, jei pasijutote blogai, kreipkitės į gydytoją. Garai gali dirginti kvėpavimo takus. Neteisingai naudojant baterijas gali iš jų išbėgti skystis. Nelieskite skysčio rankomis. Jeigu atsitiktinai prisilietėte, nedelsiant nuplaukite jas su vandeniu. Jeigu skystis pateks į akis, kreipkitės į gydytoją. Išbėgęs baterijų skystis gali iššaukti odos sudirginimą arba nudegimą. Akumuliatorius kraukite tik krovimo prietaisuose, kuriuos siūlo gamintojas. Jei krovimo prietaise galima naudoti tik tam tikrus akumuliatorius, naudojant kitokius akumuliatorius gali kilti gaisras. Akumuliatorių gali apgadinti smailūs daiktai, pvz., vinys arba atsuktuvas, arba išorinės jėgos poveikis. Taip gali įvykti vidinis trumpasis jungimas ir akumuliatorius užsidegti, imti rūkti, susprogti arba perkaisti. Krovimo prietaisas Visada patikrinkite, ar elektros tinklo įtampa atitinka krovimo prietaiso specifikacijų lentelėje nurodytą elektros tinklo įtampą. Krovimo prietaiso prijungimo kištukas turi tikti kištukiniam lizdui. Jokiu būdu nepakeiskite kištuko. Nenaudokite jokių adapterio kištukų kartu su saugiai įžemintais įrankiais. Originalūs kištukai ir tinkami tinklo lizdai sumažina elektros smūgio riziką. Krovimo prietaisą naudokite tik sausose patalpose ir stenkitės, kad ant jo nepatektų drėgmės ir lietaus. Prasiskverbęs į krovimo prietaisą vanduo padidina elektros smūgio riziką. Niekada nenaudokite krovimo prietaiso, jei dėl išorinio poveikio yra pažeistas laidas, kištukas ar prietaisas. Nuneškite krovimo prietaisą į artimiausias kvalifikuotas dirbtuves. Jokiu būdu neatidarykite krovimo prietaiso. Jei sugestų, nuneškite į kvalifikuotas dirbtuves. Ant krovimo prietaiso nedėkite jokių daiktų ir nestatykite jo ant minkštų paviršių. Gali kilti gaisras. Specialieji saugos nurodymai Prieš pradėdami bet kokius darbus prie elektrinio įrankio, sukimosi krypties parinkties jungiklį (2) nustatykite per vidurį. Sukimosi krypties parinkties jungiklį (2) ir sukimo momento nustatymo ratuką (4) perjunkite tik įrankiui sustojus. Norėdami pažymėti elektrinį įrankį , naudokite tik lipdukus. Neleistina gręžti kiaurymių korpuse. Triukšmas ir vibracija NURODYMAS Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745. Reikšmės pateiktos lentelėje „ Techniniai duomenys

ĮSPĖJIMAS! Pateikiami dydžiai galioja naujiems prietaisams. Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi. NURODYMAS Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas norint palyginti elektrinius įrankius. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindinę elektrinio įrankio taikymo sritį. Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti. Norint tiksliai įvertinti vibracijos apkrovą, reikėtų atsižvelgti ir į laiką, kada prietaisas yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, pavyzdžiui, atlikti elektrinių ir įstatomųjų įrankių techninę priežiūrą, šiltai laikyti rankas, organizuoti darbo procesus. ATSARGIAI! Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga. Bendras įrankio vaizdas (A pav) 1 Jungiklis Skirtas įjungti ir išjungti bei pasiekti didžiausią sūkių skaičių. 2 Sukimosi krypties parinkties jungiklis 3Greičio parinkties jungiklis 4 Sukamasis ratukas sukimo momentui nustatyti 5 Greitaveikis grąžto griebtuvas 6 Darbo vietos apšvietimas 7 Rankena 8 Akumuliatoriaus įstatymo skyrius 9Ličio jonų akumuliatorius (2,5 Ah/4,0 Ah/6,0 Ah) 10 Akumuliatoriaus atfiksavimo mygtukas 11 Akumuliatoriaus įkrovimo būklės rodmuo 12 Diržo spaustuvas 13 Prietaiso antgalių laikiklis 14 Tvirtinimo varžtas 439.517_DD 2G 10.8 LD.book Seite 128 Donnerstag, 2. September 2021 11:07 11DD 2G 12-LD

Nurodymai dirbant Prieš pirmą naudojimą Išpakuokite elektrinį įrankį ir priedus ir patikrinkite, ar patiektas komplektas yra pilnas ir ar nepažeistas transportuojant. Diržo spaustuvą ir prietaiso antgalių laikiklį pritvirtinkite pridėtu varžtu (B pav). NURODYMAS Pristatytas akumuliatorius nėra visiškai įkrautas. Prieš pradėdami naudoti pirmą kartą, visiškai įkraukite akumuliatorių. Apie tai skaitykite skyriuje „Krovimo prietaisas (L pav)/Krovimas“. Akumuliatoriaus įstatymas / keitimas Įkrautą akumuliatorių stumkite į elektros įrankį, kol akumuliatorius tinkamai užsifiksuos (C pav). Norėdami išimti, paspauskite atfiksavimo mygtukus (1.) ir ištraukite akumuliatorių (2.) (D pav). ATSARGIAI! Kai nenaudojate, uždenkite akumuliatoriaus kontaktus. Dėl nepritvirtintų metalinių dalių gali įvykti kontaktų trumpasis jungimas, todėl gali įvykti sprogimas ir kilti gaisras! Akumuliatoriaus įkrovimo būklė (E pav) Paspaudus mygtuką, galima pagal akumuliatoriaus įkrovimo būklės indikatorių šviesos diodus patikrinti įkrovimo būklę. Indikatorius užgęsta po 5 sekundžių. Jei vienas iš šviesos diodų sumirksi, reikia akumuliatorių įkrauti. Jei paspaudus mygtuką nešviečia nė vienas šviesos diodas, vadinasi, akumuliatorius sugedo ir jį reikia pakeisti. Sukimosi krypties parinktis (F pav) ATSARGIAI! Sukimosi kryptį keiskite tik elektriniam įrankiui sustojus. Sukimosi krypties parinkties jungiklį nustatykite į reikiamą padėtį. – Kairėn: prieš laikrodžio rodyklę (varžtams išsukti, varžtams atlaisvinti) – Dešinėn: pagal laikrodžio rodyklę (norint gręžti, įsukti varžtus, priveržti varžtus) – Viduryje: įjungimo blokuotė (keičiant įrankius, atliekant bet kokius darbus prie elektrinio įrankio) Sukimo momento parinktis (G pav) ATSARGIAI! Sukimo momentą keiskite tik elektriniam įrankiui sustojus. Sukimo momento nustatymo sukamąjį ratuką nustatykite į reikiamą padėtį. NURODYMAS Gręžimo padėtyje frikcinė mova yra išaktyvinta. Greičio parinktis (H pav) ATSARGIAI! Greitį keiskite tik sustojus elektriniam įrankiui. Nustatykite perjungiklį ties reikiama pakopa. 1: mažesnis greitis, didesnis sukimo momentas 2: didesnis greitis, mažesnis sukimo momentas Įrankių įstatymas (I pav) ATSARGIAI! Prieš pradėdami bet kokius darbus prie elektrinio įrankio, sukimosi krypties parinkties jungiklį (2) nustatykite per vidurį. Grąžto laikiklis tvirtai prispaudžia 1,5–10 mm skersmens grąžtus, ¼" gręžimo antgalius ir ¼" prietaiso antgalių laikiklius. Viena ranka prilaikykite elektrinį įrankį, o kita ranka sukite grąžto griebtuvą. –Norėdami daugiau atidaryti grąžto griebtuvą, sukite prieš laikrodžio rodyklę. –Norėdami uždaryti grąžto griebtuvą, sukite pagal laikrodžio rodyklę. Įstatykite įrankį. Visiškai uždarykite grąžto griebtuvą. Sukimosi krypties parinkties jungiklį nustatykite į reikiamą padėtį (kairėn / dešinėn). Išbandykite, kad patikrintumėte, ar įrankis įtvirtintas centre. Įrankio įjungimas (J pav) Prietaiso įjungimas: Jungiklį paspauskite. Elektrinio įrankio jungikliu galima sūkių skaičių pakopomis padidinti iki didžiausios reikšmės. Išjunkite prietaisą: Jungiklį atleiskite. NURODYMAS – Elektriniame įrankyje yra stabdys, kuris iš karto sustabdo elektrinį įrankį, kai atleidžiamas jungiklis. – Jei elektrinis įrankis naudojamas ilgai, reikėtų dirbti jungiklį įspaudus iki galo. Darbas įrankiu (K pav) ATSARGIAI! Prieš pradėdami bet kokius darbus prie elektrinio įrankio, sukimosi krypties parinkties jungiklį (2) nustatykite per vidurį.

1. Įstatykite akumuliatorių.

2. Įstatykite įrankį (grąžtas, gręžimo antgaliai, antgalio

3. Sukimo momento parinkties ratuką nustatykite ties

4. Nustatykite reikiamą greičio pakopą.

5. Nustatykite reikiamą sukimosi kryptį.

6. Elektrinį įrankį suimkite viena ranka už rankenos ir

atsistokite į darbinę padėtį. Veikiant varikliui niekada nespauskite sukimosi krypties parinkties jungiklio ir nekeiskite sukimo momento nustatymo!

7. Prietaiso įjungimas.

8. Jungiklį atleiskite.

Krovimo prietaisas (L pav) Krovimo prietaisas yra skirtas įkrauti toliau nurodyto tipo FLEX akumuliatorius 1 Akumuliatoriaus įstatymo skyrius 2 Kontaktai 3 Klaidos pranešimo šviesos diodas (raudonas) 4 Įkrovimo būklės šviesos diodas (žalias) 5 Ventiliacijos plyšiai 6 El. tinklo laidas su el. tinklo kištuku Šviesos diodų indikatoriai Krovimas ATSARGIAI! Į tiekiamą krovimo prietaisą įstatykite tik originalų akumuliatorių. Prijunkite krovimo prietaiso el. tinklo kištuką. Trumpam įsižiebia klaidos pranešimo ir įkrovimo būsenos šviesos diodai. Akumuliatorių iki galo įstumkite į krovimo prietaisą (M pav). Mirksi įkrovimo būsenos šviesos diodas ir kraunamas akumuliatorius. Kai akumuliatorius visiškai įkrautas, nuolat šviečia įkrovimo būsenos šviesos diodas. Išimkite akumuliatorių iš krovimo prietaiso (N pav). Ištraukite kištuką iš tinklo lizdo. Klaidų pranešimai Jei įstačius akumuliatorių į krovimo prietaisą šviesos diodais pranešama apie vieną iš nurodytų būsenų, vadinasi, sugedo akumuliatorius arba krovimo prietaisas. Klaidos pranešimo šviesos diodas šviečia nuolat: – Akumuliatorius per karštas arba per šaltas. Kai akumuliatorius įkaista iki krovimo temperatūros (nuo 0 °C iki 4 0 °C), jis pradedamas krauti. Klaidos pranešimo šviesos diodas mirksi arba nešviečia nė vienas iš dviejų šviesos diodų: – Išimkite akumuliatorių iš krovimo prietaiso. Patikrinkite, ar krovimo prietaiso ir akumuliatoriaus kontaktai neužteršti, jei reikia, nuvalykite. Vėl įstatykite akumuliatorių. Jeigu rodmuo toks pat, akumuliatorius yra sugedęs. Pakeiskite akumuliatorių arba paveskite patikrinti jį specializuotose dirbtuvėse. – Jei įstačius kitą akumuliatorių vėl pasirodo šis klaidos pranešimas, vadinasi, sugedo krovimo prietaisas. Krovimo prietaisą nuneškite patikrinti į kvalifikuotas dirbtuves. Nurodymai, kurių laikantis akumuliatorius bus naudojamas ilgiau ATSARGIAI! – Niekada nekraukite akumuliatoriaus žemesnėje nei 0 °C arba aukštesnėje nei 40 °C temperatūroje. – Akumuliatoriaus nekraukite labai drėgnoje aplinkoje arba aukštoje temperatūroje. – Neuždenkite kraunamo akumuliatoriaus ir krovimo prietaiso. – Baigę krauti ištraukite krovimo prietaiso el. tinklo kištuką. Kraunant akumuliatorius ir krovimo prietaisas įkaista. Tai yra normalu! Ličio jonų akumuliatoriai neturi žinomo „atminties efekto“. Vis dėlto reikėtų prieš kraunant visiškai iškrauti akumuliatorių ir jį įkrauti iki galo. Jei akumuliatoriaus ilgai nenaudosite , jį šiek tiek įkraukite ir laikykite vėsioje vietoje. Techninis aptarnavimas ir priežiūra Valymas ĮSPĖJIMAS! Apdirbant metalus, ekstremaliais atvejais vidinėse korpuso ertmėse gali susikaupti laidžios dulkės. Reguliariai valykite elektrinius įrankius ir ventiliacijos plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės. Korpuso vidų ir variklį reguliariai prapūskite sausu suslėgtuoju oru. Tuo metu elektrinis įrankis turi būti įjungtas. Krovimo prietaisas ĮSPĖJIMAS! Prieš atlikdami bet kokius įrankio priežiūros ar kt. darbus, ištraukite kištuką iš elektros tinklo lizdo. Nenaudokite vandens arba skystų valiklių.

Nešvarumus ir dulkes nuo korpuso valykite teptuku arba sausa servetėle. Remontas Remontuoti atiduokite tik į gamintojo įgaliotas klientų aptarnavimo dirbtuves. Atsarginės dalys, priedai ir reikmenys Informaciją apie kitus priedus, ypač įstatomuosius darbo įrankius, rasite gamintojo kataloguose. Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų svetainėje adresu: www.flex-tools.com. raudo- nas žalias išjung- tas mirksi Akumuliatorius kraunamas. išjung- tas įjung- tas Įkrauta. Palaikomasis krovimas. Žr. „Krovimas“. mirksi išjung- tas Akumuliatorius per karštas arba per šaltas. įjung- tas išjung- tas Sugedo akumuliatorius arba krovimo prietaisas. Žr. „Klaidų pranešimai“. 439.517_DD 2G 10.8 LD.book Seite 130 Donnerstag, 2. September 2021 11:07 11 – AP 12/2,5 – AP 12/5,0 – AP 10,8/2,5 – AP 10,8/4,0 – AP 10,8/6,0DD 2G 12-LD

Transportavimas Tiekiamo akumuliatoriaus ličio ekvivalento kiekis nesiekia taikomų ribinių verčių. Todėl akumuliatoriui, kaip atskirai daliai, ir elektriniam įrankiui su tiekiamu komplektu netaikomos nacionalinės ar tarptautinės pavojingų krovinių vežimo taisyklės. Transportuojant kelis prietaisus su ličio jonų akumuliatoriais, gali būti taikomos minėtos taisyklės ir gali reikėti imtis specialių saugos priemonių (pvz., pakuočių). Šiuo atveju sužinokite apie naudojimo šalyje galiojančius potvarkius. -Atitikties deklaracija Atsakingai pareiškiame, kad 6 aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus: EN 60745 pagal direktyvų 2014/30/ES, 2006/42/EB, 2011/65/EB apibrėžtis. Už techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Nurodymai utilizuoti ĮSPĖJIMAS! Prieš utilizuodami netinkamus naudoti elektrinius įrankius, juos sugadinkite: – nupjaukite prie el. tinklo jungiamų elektrinių įrankių kabelį, – iš elektrinių įrankių su akumuliatoriumi išimkite akumuliatorių. Tik ES šalyse. Neišmeskite elektrinių įrankių į buitinių atliekų konteinerius! Pagal Europos Sąjungos direktyvą Nr. 2012/19/EB dėl elektros ir elektroninės įrangos atliekų ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai. Antrinis žaliavų naudojimas vietoje atliekų tvarkymo. Prietaisą, priedus ir pakuotę reikėtų atiduoti aplinką tausojančiam antriniam panaudojimui. Kad būtų galima tinkamai išrūšiuoti perdirbimui, plastikinės dalys yra paženklintos. ĮSPĖJI

AS! Nemeskite akumuliatorių į buitines atliekas, ugnį arba vandenį. Atitarnavusių akumuliatorių neatidarykite. Akumuliatorius / baterijas reikia surinkti, perdirbti ar kitaip utilizuoti nekenkiant aplinkai. Tik ES šalyse: Pagal 2006/66/EB direktyvą sugadintus arba sunaudotus akumuliatorius reikia pakartotinai panaudoti. NURODYMAS Informacijos apie galimybes utilizuoti teiraukitės pardavėjo. Atsakomybės pašalinimas Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė gaminys arba trūkstama galimybė naudotis gaminiu. Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius dėl naudojimo ne pagal paskirtį arba kartu su kitų gamintojų gaminiais. 439.517_DD 2G 10.8 LD.book Seite 131 Donnerstag, 2. September 2021 11:07 11DD 2G 12-
