Märke	Flex
Modell	DD 2G 12LD
Produkttyp	Sladdlös borrskruvdragare
Märkspänning	12 V
Chucktyp	Självspännande chuck, Ø 1,5 – 10 mm
Hastigheter	2 hastigheter (långsam/högt vridmoment, snabb/lågt vridmoment)
Åtdragningsmoment	17 vridmomentspositioner + borrning
Borrkapacitet (trä)	20 mm
Borrkapacitet (metall)	10 mm
Vikt (med batteri)	1,3 kg
Strömförsörjning	Litiumjonbatteri 12 V (kompatibel med AP 12/2,5; AP 12/5,0; AP 10,8/2,5; AP 10,8/4,0; AP 10,8/6,0)
Belysning	Arbetsplats-LED
Rotationsriktning	Reversibel (vänster/höger)
Säkerhet	Motorbroms, automatisk avstängning, överbelastningsskydd
Underhåll	Rengör med torr tryckluft; använd inte vatten
Medföljande tillbehör	Bälteshållare, bitshållare, laddare CA 10.8/CA 12
Huvudfunktioner	Skruvning, borrning (trä, metall, keramik, plast)
Allmän information	Professionell användning, CE-certifierad, återvinning enligt WEEE

Vanliga frågor - DD 2G 12LD Flex

Hur ändrar jag hastigheten?

Använd hastighetsväljaren (3) med verktyget i stillastående. Läge 1 för högt vridmoment, läge 2 för snabb hastighet.

Hur ställer jag in åtdragningsmomentet?

Vrid vridmomentringen (4) till önskat nummer (1-17) eller till borsymbolen, med motorn avstängd.

Hur ändrar jag rotationsriktningen?

Ställ väljaren (2) på vänster (moturs) eller höger (medurs) endast när motorn är avstängd.

Hur installerar jag ett borr?

Ställ rotationsriktningsväljaren i mittläge. Öppna chucken genom att vrida moturs, sätt i verktyget och dra åt genom att vrida medurs.

Hur laddar jag batteriet?

Anslut laddaren, sätt i batteriet tills det tar stopp. Den gröna lysdioden blinkar under laddning och lyser sedan fast när laddningen är klar. Koppla sedan ur.

Vad gör jag om batteriet inte laddas?

Kontrollera temperaturen (0-40 °C). Rengör kontakterna. Om felsignallampan blinkar är batteriet defekt. Prova ett annat batteri. Kontakta kundtjänst om problemet kvarstår.

Hur rengör jag borrmaskinen?

Använd torr tryckluft för att rengöra ventilationsöppningarna och insidan av höljet. Använd aldrig vatten eller flytande rengöringsmedel.

Vilka tillbehör är kompatibla?

Borrar från 1,5 till 10 mm, skruvdragarbits 1/4", bitshållare. Använd endast original FLEX-batterier och laddare.

Hur använder jag bälteshållaren?

Fäst bälteshållaren med de medföljande skruvarna (Fig. B). Den gör att du kan hänga verktyget i bältet för enkel transport.

Är borrmaskinen lämplig för professionellt arbete?

Ja, den är konstruerad för professionell användning inom industri och hantverk, med robust konstruktion och hög prestanda.

BRUKSANVISNING DD 2G 12LD Flex

Dreieretningen må kun endres när elektroverktöyet står stille.

av blinker Batteriet lades.

av på		Lading avsluttet.Vedlikeholdslading.
		Se «Lading».
blinker	av	Batteriet er for varmt eller for kaldt.
på	av	Batteriet eller laderen er defekt.
		Se «Feilmeldinger».

Lading

FORSIKTIG!

Sett kun originalbatterier inn i det medfølgende ladeapparatet.

■ Sett i nettstøpslet til ladeapparatet.
LED-indikatorene for feilmelding og ladestatus lyser en kort stund.
■ Skyv batteriet inn i laderen til det stopper (Figur M). LED-indikatoren for ladestatus blinker, og batteriet lades.
Når batteriet er fulladet, lyser LED-indikatoren for ladestatus kontinuerlig.
■ Ta batteriet ut av ladeapparatet (Figur N).
■ Støpselet trekkes ut.

Feilmeldinger

Varnar för en omedelbart hotande fara. Risk för liv och lem eller svåra personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation. Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS!

Hänvisar till användningstips och viktig information.

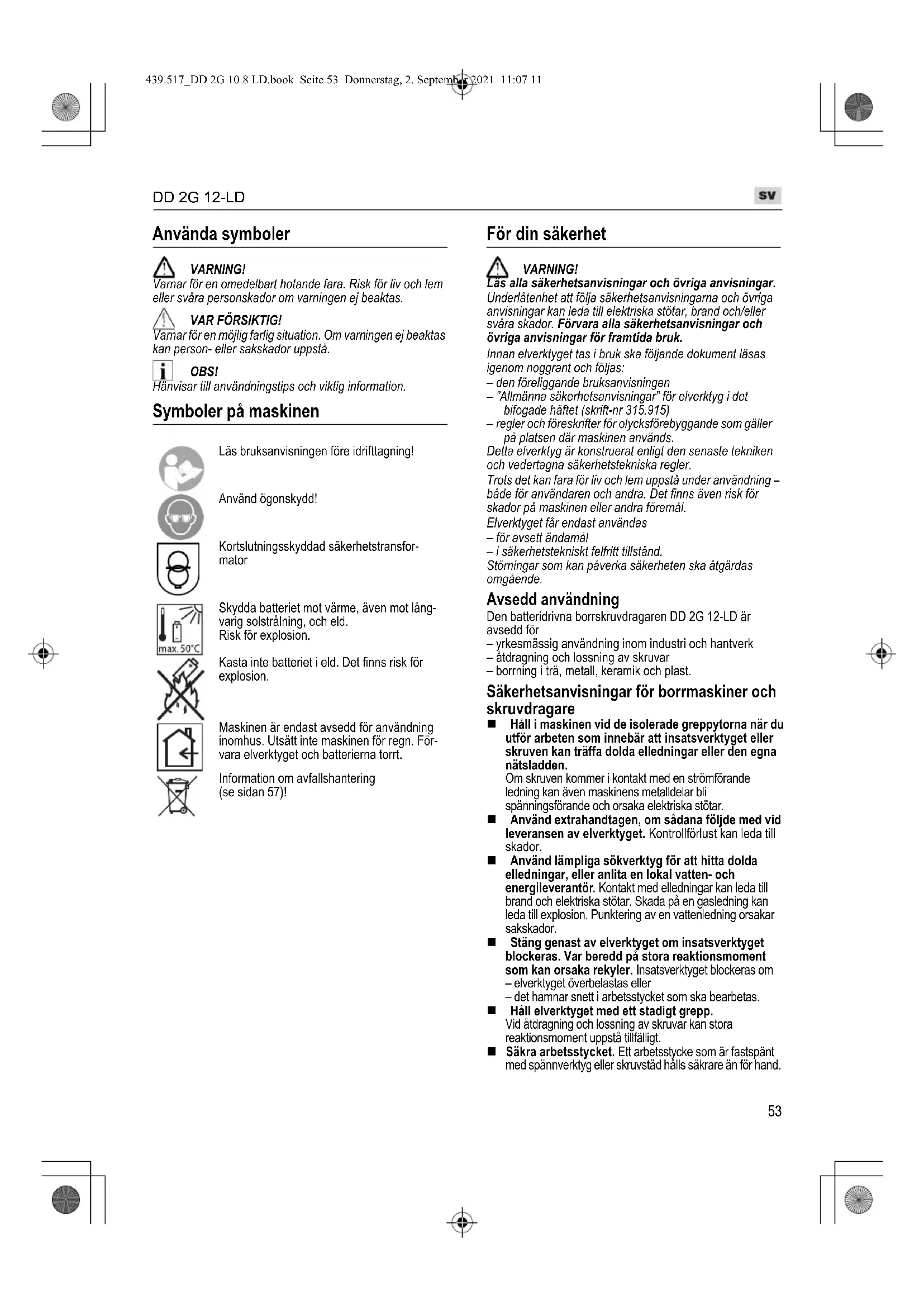

Symboler på maskinen

Läs bruksanvisningen före idrifttagning!

Använd ögonskydd!

Kortslutningsskyddad säkerhetstransformator

Skydda batteriet mot värme, även mot långvarig solstrålning, och eld. Risk för explosion.

Kasta inte batteriet i eld. Det finns risk för explosion.

Maskinen är endast avsedd för användning inomhus. Utsätt inte maskinen för regn. Förvara elverktyget och batterierna torrt.

Information om avfallshantering (se sidan 57)!

För din säkerhet

WARNING!

Lås alla säkerhetsanvisningar och övriga anvisningar. Underlåtenhet att följa säkerhetsanvisningarna och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

Innan elverktyget tas i bruk ska följande dokument läsas igenom noggrant och följas:

- den föreliggande bruksanvisningen

- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (skrift-nr 315.915)

- regler och föreskrifter för olycksförebyggande som gäller på platsen där maskinen används.

Detta elverktyg är konstruerat enligt den senaste tekniken och vedertagna säkerhetstekniska regler.

Trots det kan fara för liv och lem uppstå under användning – både för användaren och andra. Det finns även risk för skador på maskinen eller andra föremål.

Elverktyget får endast användas

- för avsett ändamål

- i säkerhetstekniskt felfritt tillständ.

Störningar som kan påverka säkerheten ska åtgärdas omgående.

Avsedd användning

Den batteridrivna borrskruvdragaren DD 2G 12-LD är avsedd för

- yrkesmässig användning inom industri och hantverk

- åtdragning och lossning av skruvar

- borrning i trä, metall, keramik och plast.

Säkerhetsanvisningar för borrmaskiner och skruvdragare

Håll i maskinen vid de isolerade grepytorna när du utför arbeten som innebär att insatsverktyget eller skruven kan träffa dolda elledningar eller den egna nätsladden.
Om skruven kommer i kontakt med en strömförande ledning kan även maskinens metalldelar bli spänningsförande och orsaka elektriska stötar.
Använd extrahandtagen, om sådana följde med vid leveransen av elverktyget. Kontrollförlust kan leda till skador.
Använd lämpliga sökverktyg för att hitta dolda elledningar, eller anlita en lokal vatten- och energileverantör. Kontakt med elledningar kan leda till brand och elektriska stötar. Skada på en gasledning kan leda till explosion. Punktering av en vattenledning orsakar sakskador.
Stäng genast av elverktyget om insatsverktyget blockeras. Var beredd på stora reaktionsmoment som kan orsaka rekyler. Insatsverktyget blockeras om – elverktyget överbelastas eller – det hamnar snett i arbetsstycket som ska bearbetas.
■ Håll elverktyget med ett stadigt grepp.
Vid åtdragning och lossning av skruvar kan stora reaktionsmoment uppstå tillfälligt.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt med spännverktyg eller skruvstäd hålls säkrare än för hand.

sv

DD 2G 12-LD

Vänta tills elverktyget har stannat helt innan du lägger det ifrån dig. Insatsverktyget kan fastna och göra att man tappar kontrollen över elverktyget.
Använd endast originalbatterier med den spänning som anges på ditt elverktygs typskylt. Om andra batterier används, t.ex. kopior, rekonditionerade batterier eller främmande fabrikat, finns det risk för person- och sakskador till följd av exploderande batterier.

Säkerhetsföreskrifter för hantering av batterier

■ Öppna inte batteriet. Det finns risk för kortslutning.
■ Skydda batteriet mot värme, även mot långvarig solstrålning, samt eld, vatten och fukt. Det finns risk för explosion.
■ Om batteriet skadas eller används på fel sätt kan ångor tränga ut. Tillför frisk luft och sök vid besvär upp en läkare. Ångor kan irritera andningsvägarna.
■ Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt, skölj med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Läckande batterivätska kan medföra hudirritation eller brännskador.
Ladda endast batterierna med laddare som rekommenderas av tillverkaren. Om en laddare som är lämplig för en viss typ av batterier används med andra batterier finns det risk för brand.
På grund av spetsiga föremål som t.ex. en nagel eller skruvmejsel eller på grund av yttre påverkan kan batteriet skadas. Detta kan leda till en intern kortslutning och batteriet kan komma att brinna, ryka, explodera eller överhettas.

Laddare

■ Kontrollera alltid att nätspänningen överensstämmer med den spänning som anges på laddarens typskylt.
Laddarens stickkontakt måste passa i vägguttaget. Stickkontakten får inte ändras på något sätt. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickkontakter och passande vägguttag minskar risken för elstötar.
■ Använd endast laddaren i torra utrymmen och utsätt den inte för väta eller regn. Om det kommer in vatten i laddaren ökar risken för elstötar.
Använd aldrig laddaren om kabeln, kontakten eller själva laddaren är skadad. Ta med dig laddaren till närmaste verkstad.
- Öppna aldrig laddaren. Lämna in den på en verkstad om den inte fungerar som den ska.
Lägg inga föremål på laddaren och ställ den inte på mjuka underlag. Det finns risk för brand.

Särskilda säkerhetsanvisningar

Innan arbeten på elverktyget påbörjas ska omkopplaren för rotationsriktning (2) ställas i mittläget.
■ Omkopplaren för rotationsriktning (2) resp. vridmomentsinställningen (4) ska endast användas när verktyget står stilla.
■ Använd endast självhäftande dekaler för att märka elverktyget. Borra ej hål i huset.

Buller och vibration

OBS!

Värden för A-uppmätt bullernivå liksom sammanlagda svängningsvärden framgår av tabellen på sidan 6. Buller- och svängningsvärdena har uppmätts enligt EN 60745.

WARNING!

De angivna mätvärdena gäller för nya maskiner. Vid dagligt bruk ändras buller- och svängningsvärdena.

OBS!

Svängningsnivån som anges i denna bruksanvisning är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för att jämföra elverktyg med varandra. Den lämpar sig också för en preliminär uppskatting av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning. Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan svängningsnivån avvika. Detta kan tydligt höja svängningsbelastningen över hela livslängden. För en exakt bedömning av svängningsbelastningen bör även den tid som maskinen är frånslagen, eller visserligen är igång men inte används, tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden. Vidta extra säkerhetsåtgärder för att skydda användaren mot att påverkas av svängningarna, t.ex. underhåll elverktyget och insatsverktygen, håll händerma varma, organisera arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycket överskrider 85 dB(A).

Översikt (Figur A)

1 S t r ö m s t ä l l ;

För till- och frånkoppling samt uppstart upp till maximalt varvtal

2 Omkopplare för rotationsriktning
3 Hastighetsväljare
4 Vridring för vridmomentsinställning
5 Snabbspännchuck
6 Arbetsplatsbelysning
7 Handtag
8 Plats för batteri
9 Litiumjonbatteri (2,5 Ah/4,0 Ah/6,0 Ah)
10 Frigöringsknapp för batteri
11 Batteriets laddningsindikering
12 Bältesklämma
13 Bithållare
14 Fästskruv

Bruksanvisning

Före idrifttagning

Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstätt.
■ Sätt fast bältesklämman resp. bithållaren med medföljande skruv (Figur B).

i OBS!

Vid leveransen är batterierna inte helt laddade. Ladda batterierna helt innan maskinen används första gången. Se "Laddare (Figur L)/Laddning".

Sätta i/byta batteri

■ Tryck in det laddade batteriet i elverktyget tills batteriet snäpper fast helt (Figur C).
■ För att ta ut batteriet, tryck på frigöringsknapparna (1.) och dra ut det (2.) (Figur D).

VAR FÖRSIKTIG!

När batteriet inte används ska kontakterna på det skyddas. Lösa metalldelar kan kortsluta kontakterna, vilket innebär risk för explosion och brand!

Batteriets laddningsnivå (Figur E)

■ Genom att trycka på knappen kan man med hjälp av lysdioderna för batteriets laddningsindikering kontrollera laddningsnivån.

Indikeringen slocknar efter fem sekunder.

Om en av lysdioderna blinkar måste batteriet laddas. Om ingen lysdiod lyser när man trycker på knappen är batteriet defekt och måste bytas ut.

Inställning av rotationsriktning (Figur F)

VAR FÖRSIKTIG!

Ändra bara rotationsriktning när elverktyget står stilla.

■ Ställ omkopplaren för rotationsriktning i önskat läge: – Vänster: moturs (skruva ur skruvar, lossa skruvar)
- Höger: medurs (borra, skruva i skruvar, dra fast skruvar)
- Mitten: Tillkopplingsspärr (verktygsbyte, vid alla arbeten på elverktyget)

Vridmomentsinställning (Figur G)

VAR FÖRSIKTIG!

Ändra bara vridmomentet när elverktyget står stilla.

■ Ställ vridringen för vridmomentsinställning i önskat läge.
17: Skruvning

Borning

i OBS! I borrningsläget är slirkopplingen avaktiverad.

Hastighetsinställning (Figur H)

VAR FÖRSIKTIG!

Ändra bara hastighet när elverktyget står stilla.

■ Ställ hastighetsväljaren i önskat läge:
1: låg hastighet, högt vridmoment
2: hög hastighet, lågt vridmoment

Användning av verktygen (Figur I)

VAR FÖRSIKTIGI

Innan arbeten på elverktyget påbörjas ska omkopplaren för rotationsriktning (2) ställas i mittläget.

I borrchucken hålls borr med en diameter på 1,5–10 mm, skruvdragarbits 14 " samt bithållare 14 " fast ordentligt.

■ Greppa elverktyget med ena handen och vrid på borrchucken med den andra.

– Vrid moturs för att öppna borrchucken mer.

– Vrid medurs för att stänga borrchucken.

■ Sätt i verktyget.
■ Stäng borrchücken helt.
■ Ställ omkopplaren för rotationsriktning i önskat läge (vänster/höger).
■ Provkör för att kontrollera att verktygen har spänts fast centrerat.

Koppla till maskinen (Figur J)

Maskinens tillkoppling:

■ Tryck på strömställaren. Med elverktygets strömställare går det att öka varvtalet stegvis upp till maximalvärdet.

Maskinens frånkoppling:

■ Släpp strömställaren.

i OBS!

• Elverktyget har en broms som genast stannar insatsverktyget när strömställaren släpps.
• Vid långvarig användning av elverktyget bör man huvudsakligen arbeta med strömställaren helt intryckt.

Arbeta med elverktyget (Figur K)

VAR FÖRSIKTIG!

Innan arbeten på elverktyget påbörjas ska omkopplaren för rotationsriktning (2) ställas i mittläget.

1. Sätt i batteriet

2. Sätt i verktyget (borrar, skruvbits, bithållare).

3. Ställ in önskat läge för vridmoment.
4. Ställ hastighetsväljaren i önskat läge.
5. Ställ in önskad rotationsriktning
6. Greppa elverktyget i handtaget med ena handen och inta arbetsställning.

Manövrera aldrig rotationsriktningsförvalsknappen eller vridmomentsinställningen när motorn är igång!

1. Koppla till maskinen.
   Efter arbetets slut:
2. Släpp strömställaren.
3. Ställ omkopplaren för rotationsriktning (2) i mittläget.

Laddare (Figur L)

Laddare CA 10,8/ CA 12 är avsedd för laddning av FLEX-batterier av typerna

3 LED felmeddelande (röd)
4 LED laddningsstatus (grön)
5 Ventilationsgaller
6 Nätkabel med nätkontakt

sv

DD 2G 12-LD

Visning av LED:n

röd grön

av blinkar Batteriet laddas.

av på

Laddning avslutad. Underhållsladdning.

Se "Laddning".

blinkar av Batteriet är för varmt eller för kallt.

på av Batteriet eller laddaren är defekt.

Se "Felmeddelanden".

Laddning

VAR FÖRSIKTIG!

Sätt endast i originalbatterier i laddaren som medföljer.

Sätt i laddarens nätkontakt. LED:n Felmeddelande och LED:n laddningsstatus tänds helt kort.
■ Skjut in batteriet ända till anslaget i laddaren (Figur M). LED:n laddningstillständ blinkar och batteriet laddas. Om batteriet är fulladdat lyser LED:n laddningsstatus permanent.
■ Ta ut batteriet ur laddaren (Figur N).
■ Dra ut nätkontakten.

Felmeddelanden

Om LED:n indikerar något av följande när batteriet har satts i laddaren, är det något som är fel med batteriet eller laddaren.

LED:n Felmeddelande lyser permanent:

- Batteriet är för varmt eller för kallt. När batteriet har uppnått laddningstemperatur (0 °C...40 °C) påbörjas laddningen.

LED:n Felmeddelande blinkar eller så lyser ingen av de båda LED:erna:

• Ta ut batteriet ur laddaren. Kontrollera kontakterna på laddaren och på batteriet för smuts. Rengör vid behov. Sätt i batteriet igen. Vid samma visning är batteriet defekt. Byt ut batteriet och låt en fackverkstad kontrollera det.
• Om detta felmeddelande visas även för ett annat batteri är laddaren defekt. Låt en fackverkstad kontrollera laddaren.

Anvisningar för en lång batterilivslängd

VAR FÖRSIKTIG!

- Ladda aldrig batterier vid temperaturer under 0 °C eller över 40 °C.

• Ladda inte batterier i omgivningar med hög luftfuktighet eller temperatur.
• Täck inte över batterier eller laddare medan laddning pågår.
  – Dra ur laddarens nätkontakt efter avslutad laddning.

Under laddningen blir batteri och laddare varma. Det är normalt!

Litiumjonbatterier har inte den kända "minneseffekten". Trots det bör ett batteri laddas ur helt före laddning och själva laddningen alltid fullföljas helt.

Batterier som inte används under längre tid ska förvaras svalt med viss laddning.

Underhåll och skötsel

Rengöring

WARNING!

Vid bearbetning av metall kan vid intensiv användning strömledande damm avlagras på husets insida. Rengör elverktyget och ventilationsgallret regelbundet. Intervallen är beroende av det bearbetade materialet och brukstiden.

Blås ur husets insida med motor regelbundet med torr tryckluft. Låt elverktyget vara igång när det görs.

Laddare

WARNING!

Dra ut nätkontakten före alla arbeten. Använd varken vatten eller andra flytande rengöringsmedel.

■ Ta bort smuts och damm från huset med en pensel eller en torr trasa.

Reparationer

Reparationer får endast utföras av en serviceverkstad som är auktoriserad av tillverkaren.

Reservdelar och tillbehör

Se tillverkarens kataloger för ytterligare tillbehör, särskilt insatsverktyg. Sprängskisser och reservdelslistor hittar du på vår hemsida: www.flex-tools.com

Transport

Den litiumekvivalenta mängden hos batterierna som ingår i leveransomfattningen ligger under gängse gränsvärden. Därför omfattas batteriet som enskild komponent samt elverktyget med sin leveransomfattning inte av nationella eller internationella föreskrifter om farligt gods. Vid transport av flera verktyg med litiumjonbatterier kan dessa föreskrifter bli relevanta och särskilda säkerhetsåtgärder (t.ex. för emballaget) krävas. Ta i så fall reda på vilka föreskrifter som gäller i landet där verktygen används.

CE-märkning

Vi förklarar under vårt ensamma ansvar, att den på sidan 6 beskrivna produkten motsvarar följande standarder eller normativa dokument:

EN 60745 enligt bestämmelserna i direktiven 2014/30/EU, 2006/42/EG, 2011/65/EU.

Ansvarig för tekniska underlag:

Gör förbrukade elverktyg obrukbara innan de avfallshanteras:

- Ta bort nätkabeln på nätdrivna elverktyg - och ta bort batteriet på batteridrivna elverktyg.

Endast för EU-stater.

Kasta inte elverktyg bland hushållssoporna! Enligt det europeiska direktivet 2012/19/EU om el- och elektronikavfall och dess tillämpning i den nationella lagstiftningen ska förbrukade elverktyg samlas in separat och lämnas till återvinning.

Materialåtervinning istället för avfallshantering.

Verktyg, tillbehör och emballage ska lämnas till miljövänlig återvinning. För att underlätta sorteringen vid återvinning är plastdelarna märkta.

WARNING!

Kasta aldrig ackumulatorer/batterier bland hushällssoporna, i eld eller i vatten. Öppna inte uttjänta ackumulatorer.

Ackumulatorer/batterier ska samlas in, återvinnas eller avfallshanteras på miljövänligt sätt.

Endast för EU-stater:

Enligt direktivet 2006/66/EG måste defekta eller förbrukade ackumulatorer/batterier lämnas in för återvinning.

OBS!

Fråga en fackhandlare om möjligheter till avfallshantering.

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.

fi

DD 2G 12-LD

Käytetyt symbolit

VAROITUS!
