BRUKSANVISNING BWE 16-9 14 Flex

Symboler på produktet 69

For Deres egen sikkerheds skyld ..... 69

Symboler på produktet

Symbolene på produktet 77

Symbolene på produktet

Henvisninger om avskaffing av gammelt apparat (se side 84)!

Beskyttelsesklasse II

CE-merking

Buller och vibration 87

Tekniska data 88

Översikt 89

Bruksanvisning 90

Underhåll 92

Skrotning och avfallshantering ..... 92

(€-Försäkran om överens-stämmelse. . 92

Ansvar 92

Teckenförklaring

WARNING!

Varnar för en omedelbart hotande fara!

Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till tips och viktig information.

Tecken på produkten

Läs noggrant igenom bruksanvisningen för att minska risken för skador!

Använd skyddsglasögon!

Arbeta alltid med två händer!

Avfallshantering (skrotning) (se sida 92)!

Skyddsklass II

CE-märkning

För din säkerhet

WARNING!

Läs innan elvertyget tas i bruk noggrant igenom och följ

– föreliggande bruksanvisning,

- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (nr. 315915),

– gällande arbetarskyddsbestämmelser.

Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå. Elverktyget får endast användas

- för avsett ändamål

- i tekniskt felfritt tillständ.

Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Diamanthålsågen BWE 16-9 14 är avsedd för följande

– för användning inom industri och hantverk,

- Manuellt styrd tillverkning av genomgående hål och blindhål i natursten, betong och liknande material med diamanthålsågar med användning av vatten.

- Användning med verktyg som anges i den här bruksanvisningen. Tillåten periferihastighet och maximal verktygsdiameter får inte överskridas.

Gemensamma säkerhetsanvisningar för hålsågning

WARNING!

Läs noggrant igenom alla säkerhetsanvisningarna. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

• Detta elverktyg är avsett för användning som hålsåg. Läs alla säkerhetsanvisningar, övriga anvisningar, beskrivningar och data som medföljer verktyget. Om inte alla nedanstående anvisningar följs kan det leda till elektriska stötar, brand och/eller svåra personskador.
• Detta elverktyg är inte lämpligt för slipning, slipning med slippapper, arbete med rote rande stålborste, polering eller kapslipning. Icke-avsedd användning av elverktyget kan förorsaka faror och personskador.
  ■ Använd inte elverktyget till användningsområden det inte uttryckligen är konstruerat för och som tillverkaren inte har avsett. En sådan modifiering kan leda till att man förlorar kontrollen och orsaka allvarliga personskador.
  ■ Använd inga insatsverktyg som inte är särskilt avsedda och har bestämts av tillver - karen för detta elverktyg. Bara för att ett tillbehör kan monteras på elverktyget garanterar det inte säker användning.
  Det använda verktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mått. Felaktigt uppmätta verktyg kan inte skärmas eller kontrolleras tillräckligt.
  ■ Slipskivor, sliptallrikar eller annat tillbehör måste passa exakt på elverktygets slipspindel. Verktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar starkt och kan leda till att kontrollen förloras.
  ■ Måtten för fastsättning av insatsverktyget måste passa måtten på elverktygets fästelement. Insatsverktyg som inte fästs exakt på elverktyget roterar ojämnt, vibrerar mycket kraftigt och kan leda till att man förlorar kontrollen.

■ Använd aldrig defekta verktyg. Kontrollera verktygen före varje användning rörande kanturslag och sprickor och sliptallrikarna rörande sprickor, slitage eller stark nötning. Kontrollera att elverktyget eller verktyget ej tagit skada om det fallit ner eller använd ett oskadat verktyg. När verktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande verktygets plan och låta maskinen gå en minut med högsta hastighet. Defekta verktyg bryts oftast redan under denna testtid.

■ Använd personlig skyddsutrustning. Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon. Använd vid behov dammskydd, hörselskydd, skyddshandskar eller specialförkläde som skyddar mot fina slip- och materialpartiklar. Ögonen måste skyddas mot kringflygande partiklar, som uppstår vid olika tillämpningar. Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.

Se till att andra personer håller tillräckligt avständ till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning. Delar av arbetsstycket eller avbrutna verktyg kan flyga omkring och förorsaka skador även utanför det direkta arbetsområdet.

Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

Håll nätkabeln på avständ från roterande insatsverktyg. Om du tappar kontrollen över maskinen kan nätkabeln kapas eller gripas och din hand eller arm komma i kontakt med det roterande insatsverktyget.

Lägg aldrig ifrån dig maskinen förrän verktyget står helt stilla. Det roterande verktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över maskinen.

Låt aldrig maskin vara igång när den bärs. Din klädsel kan genom tillfällig kontakt gripas av det roterande verktyget och verktyget kan borra in sig i din kropp.
■ Rengör maskinens luftöppningar regelbundet. Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror.
■ Använd ej maskinen i närheten av brännbart material. Gnistor kan tända dessa material.

Backslag och motsvarande säkerhetsanvisningar

Backslag är den plötsliga reaktionen när ett roterande verktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande verktyget stoppas abrupt. Därigenom slungas ett okontrollerat elverktyg bort från det blockerande stället i motsatt riktning till verktygets rotationsriktning. Om t.ex. en slipskiva hakar fast eller blockeras i arbetsstycket, kan slipskivans kant som arbetar i arbetsstycket fastna och därigenom förorsaka att slipskivan bryts eller ett backslag. Slipskivan rör sig då mot eller från operatören beroende på skivans rotationsriktning vid det blockerande stället. Härvid kan slipskivor även brytas.

Ett backslag är följden av felaktig användning av elverktyget. Det kan förhindras genom lämpliga försiktighetsåtgärder enligt nedanstående beskrivning.

Håll fast maskinen ordentligt och ställ dig så, att du kan fånga upp eventuella backslagskrafter. Använd om möjligt alltid stödhandtaget för att ha största möjliga kontroll vid eventuella backslag eller reaktioner vid uppstarten. Operatören kan genom lämpliga försiktighetsåtgärder behärska backslags- och reaktionskrafterna.

■ Håll alltid händerna på avständ från roterande verktyg. Verktyget kan vid vid backslag röra sig över handen.

■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett eventuellt backslag. Bakslaget trycker maskinen i motsatt riktning till slipskiivans riktning vid det blockerande stället.

Arbeta särskilt försiktigt i närheten av hörn och vassa kanter. Se till att verktyget ej

hoppar tillbaka från arbetsstycket eller fastnar. Det roterande verktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller backslag.

■ Använd inte en kedjesåg eller ett tandat sågblad. Sådana verktyg förorsakar ofta ett backslag eller att man förlorar kontrollen över maskinen.

SAKSKADOR!

Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

OBS

Värden för A-uppmätt ljudnivå liksom sammanlagda vibrationsvärden framgår av tabellen "Tekniska data".

Buller- och vibrationsvärdena har uppmätts enligt EN 62841.

WARNING!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller och svängningsvärdena.

OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 62841 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning.

Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslängden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).

Tekniska data

Produkttyp BWE 16-9 14
Produkt Diamanthålsåg
Nätspänning V/Hz 220-240 / 50-60
Skyddsisolering		☐ / II
Märkeffekt W 1600
Avgiven effekt W 950
Tomgångsvarvtal rpm 3500-9000
Nominell tomgångsvarvtal rpm 10400
Verktygshållare ∅ M14
Fästhalsdiameter	mm	43
Diamanthålsågens ∅	mm	max. 14
Vattenanslutning		12 " (för självlåsande snabb-koppling), max. 6 bar
Vikt enligt "FLEX-procedure 01" (utan kabel)	kg	3,0
A-viktad ljudnivå enligt EN 62841 (se "Buller och vibration"):
Ljudtrycksnivå L_pA	dB(A)	85
Ljudeffektnivå L_WA	dB(A)	93
Osäkerhet K	db	3,0
Sammanlagt vibrationsvärde enligt EN 62841 (se "Buller och vibration"):
Emissionsvärde a_h vid kapning av natursten	m/s ^2	4,67
Osäkerhet K	m/s ^2	1,5

Översikt

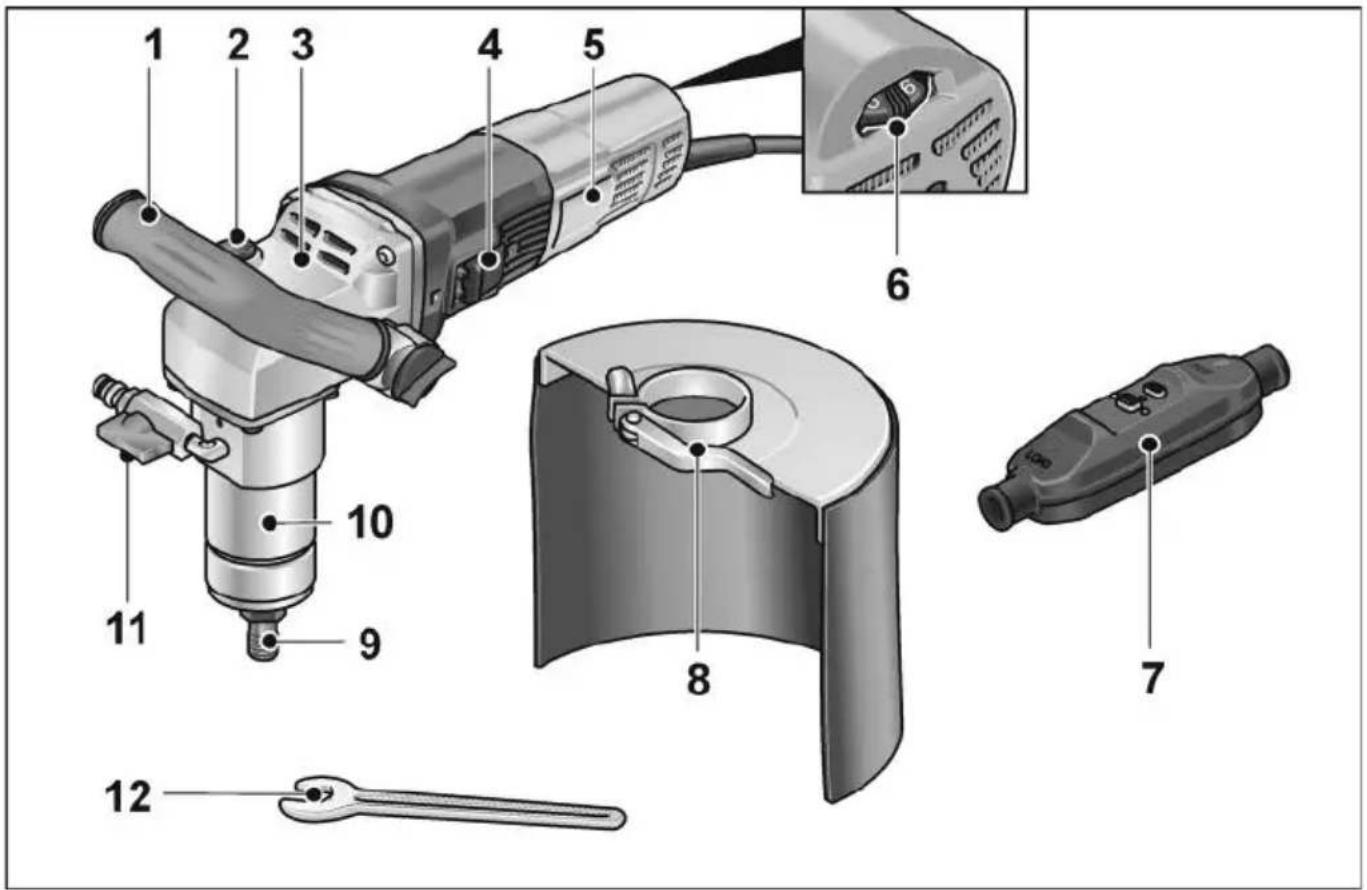

1 Handtag
2 Spindellåsning
För att låsa spindeln vid verktygsbyte.
3 Växelhus
4 Vippkontakt
För påslagning och avstängning.
5 Typskylt
6 Ställratt för varvtalsinställning

8 Skydd mot vattenstänk

9 Chuck

10 Fästhals

11 Vattenanslutning med avstängningsventil

12 U-nyckel NV 17

Bruksanvisning

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

Före start

Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstätt.

Ansluta till elförsörjningen

WARNING!

Dessa maskiner får endast användas tillsammans med den medföljande portabla jordfelsbrytaren. Den portabla jordfelsbrytaren ska i regel kontrolleras före varje användning.

ANMÄRKNING

Innan du aktiverar den portabla jordfelsbrytaren ska du kontrollera att elverktyget är avstängt.

Kontroller före varje användning:

1. Sätt i nätkontakten i vägguttaget.

2. RESET 3. TEST

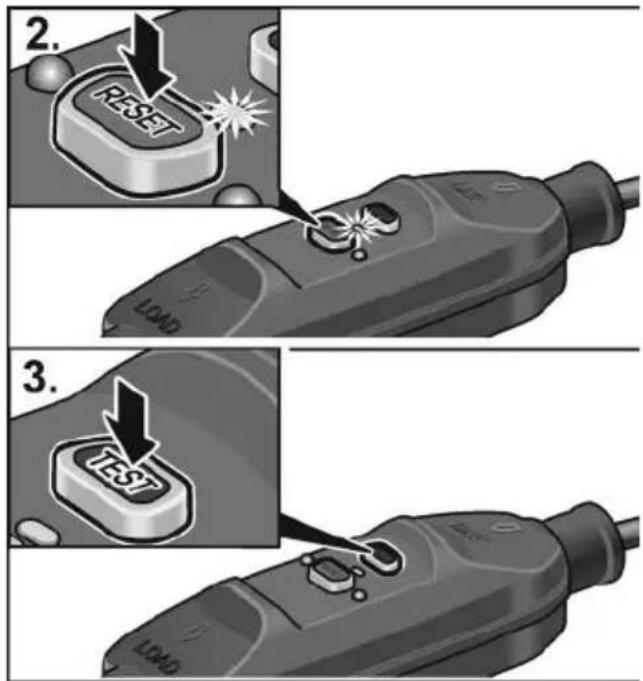

1. Tryck på knappen "RESET". Den röda kontrollampan ska tändas.

2. Tryck på knappen "TEST". Den portabla jordfelsbrytaren måste koppla från, kontrollampan slocknar.

3. När du trycker på knappen "RESET" igen måste det gå att slå på maskinen.

WARNING!

Om den portabla jordfelsbrytaren kopplar från upprepade gånger när maskinen slås på, eller om den portabla jordfelsbrytaren inte löser ut, ska du omedelbart koppla bort maskinen från elnätet.

Du får inte fortsätta att använda den. Låt endast tillverkarens kundservice byta ut den portabla jordfelsbrytaren.

Ansluta vatten

WARNING!

Håll vattnet borta från elverktyget och personer i arbetsområdet. Använd endast maskiner som anslutits ordentligt till vattenledningen. Kontrollera regelbundet att tätningar, avstängningsventil och anslutningsdelar fungerar som de ska.

"click"

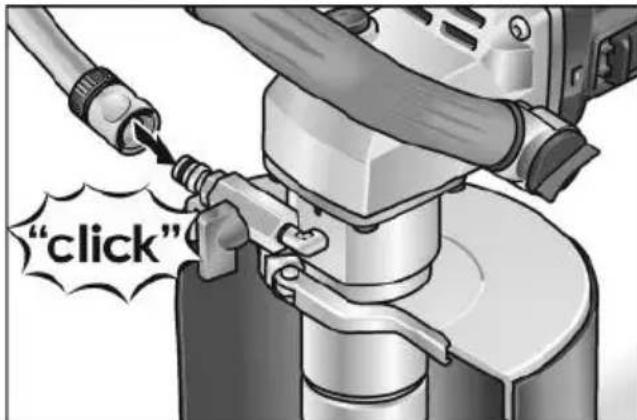

■ Fäst halvtumsvattenslangen med en vanlig, självlåsande snabbkoppling.
■ Avstängningskranen ska öppnas på användningsplatsen och först när verktyget är igång.
■ Se till att inget vatten rinner in i maskinen när du tar loss slangen.

Fästa eller byta diamanthålsågen

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

■ Håll fast chicken med den medföljande U-nyckeln 17.
■ Skruva fast diamanthålsågen på spindeln.
Dra åt diamanthålsågen med den andra U-nyckeln 19.

Funktionstest:

■ Sätt i nätkontakten i vägguttaget.
Koppla till elverktyget (utan spärr) och låt det gå ca 30 sekunder. Kontrollera om det finns obalans eller vibration.
■ Stäng av verktyget.

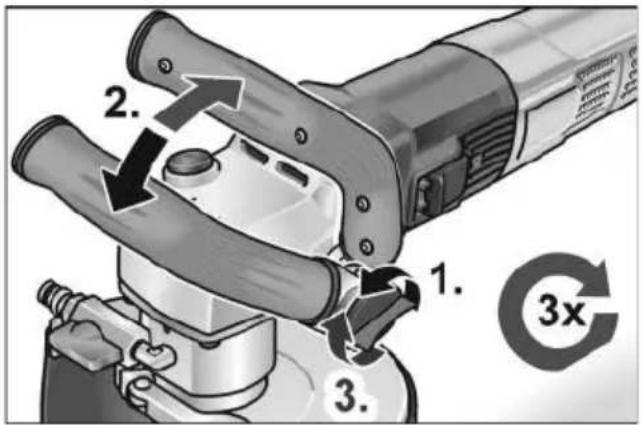

Justera bygelhandtag

2. 1. 3. 3x

Hastighetsinställning

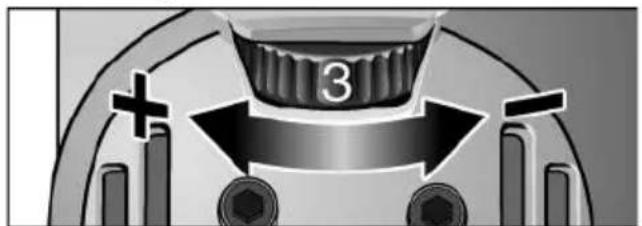

Ställ ratten på önskat arbetsvarvtal.

3

Elverktygets till- och frånslagning Kort drift utan spärr

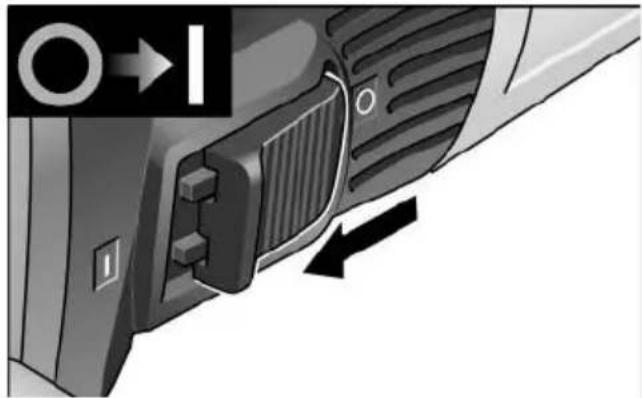

• Tillkoppling: För vippkontakten framåt och håll fast den där.
  ■ Fränkoppling: Släpp vippkontakten.

Efter strömavbrott startar den tillkopplade maskinen inte igen.

1. 2. 1.

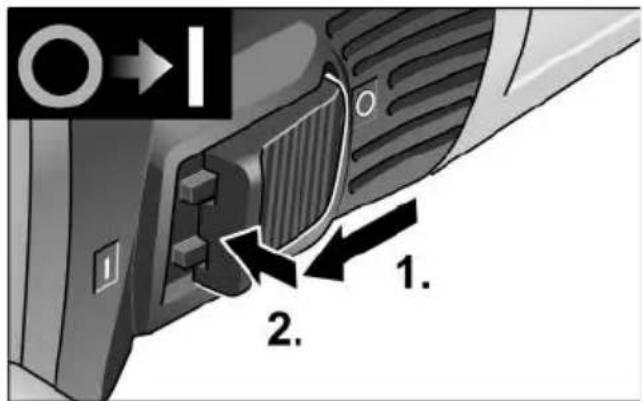

- Tillkoppling: För vippkontakten framåt och tryck på främre ändan tills den snäpper fast.

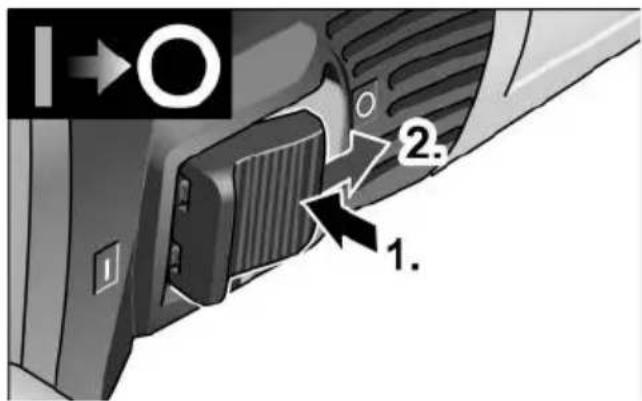

Fränkoppling:

1 2. 1.

■ Tryck på vippkontaktens bakre ända.

OBS

Vid kortvarig överbelastning stängs elverktyget av automatiskt. För att arbeta vidare, stäng av och slå på elverktyget igen. Vid överhettning på grund av överbelastning under kontinuerlig drift reducerar elverktyget automatiskt varvtalet tills den svalnat tillräckligt. När nedkylningsläget är avlutat stängs elverktyget automatiskt av.

För att arbeta vidare, stäng av och slå på elverktyget igen.

Underhåll

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

OBS

Använd vid byte alltid tillverkarens originaldelar. Vid användning av andra delar upphör tillverkarens garanti att gälla.

Rengöring

WARNING!

Använd varken vatten eller andra rengöringsvätskor.

■ Blås igenom motorrummet och kåpans insida med torr tryckluft regelbundet.
■ Rengör skyddshuven resp styrfoten med torr tryckluft. Avlägsna fastsittande smuts med pensel eller borste.

Reparation

Reparation får endast utföras av auktoriserad verkstad.

OBS

Lossa ej skruvarna på motorkåpan under garantitiden. I annat fall upphör tillverkarens garanti att gälla.

Reservdelar och tillbehör

Explosionsritningar och reservdelslistor återfinns på vår hemsida:www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.

Endast för EU-stater.

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU om avfall av gamla elektriska och elektroniska apparater och direktivets tillämpning i nationell rätt ska förbrukade elverktyg samlas separat och lämnas in till miljöriktig återvinning.

OBS

Fråga fackhandlaren rörande avfallsbestämmelser!

CE-Försäkran om överensstämmelse

Försäkran om överensstämmelse ingår som bilaga I i denna bruksanvisning.

Ansvar

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.
