| Tuotetyyppi | Timanttinen porauskruunu (sähköporakone) |
| Merkki | Flex |
| Malli | BWE 16-9 14 |
| Syöttöjännite | 220-240 V / 50-60 Hz |
| Ottoteho | 1600 W |
| Antoteho | 950 W |
| Kuormittamaton nopeus | 3500-9000 rpm |
| Työkalukiinnitys | M14 (ulkokierre) |
| Poranterän max. halkaisija | 14 mm (kiristysholkki) |
| Vesiliitäntä | ½" sulkuventtiilillä, max. 6 bar |
| Paino | 3,0 kg |
| Äänenpainetaso | 85 dB(A) |
| Äänitehotaso | 93 dB(A) |
| Tärinä (kivenleikkaus) | 4,67 m/s² |
| Suojausluokka | II (kaksoiseristys) |
| Turvalaite | Integroitu PRCD-vikavirtasuoja |
| Käyttötarkoitus | Reikien poraus luonnonkiveen, betoniin ja vastaaviin materiaaleihin vedellä |
| Mukana toimitettavat tarvikkeet | Haarukkaavain 17, roiskesuojus |
| Huolto | Säännöllinen puhdistus kuivalla paineilmalla; harjojen vaihto alkuperäisosilla |
| Korjaukset | Annettava vain valtuutetulle huoltoliikkeelle |
Usein kysytyt kysymykset - BWE 16-9 14 Flex
Käyttäjien kysymyksiä aiheesta BWE 16-9 14 Flex
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Sähköpora PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi BWE 16-9 14 - Flex ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. BWE 16-9 14 merkiltä Flex.
KÄYTTÖOHJE BWE 16-9 14 Flex
fi Alkuperäinen käyttöohjekirja 93
Käytetyt symbolit 93
Symbolit tuotteessa 93
Turvallisuusasiaa 93
Melu ja tärinä 96
Tekniset tiedot 97
Kuva koneesta 98
Käyttöohjeet 99
Huolto ja hoito 101
Kierrätysohjeita 101
C€-Vaatimustenmukaisuus 101
Vastuun poissulkeminen 101
Käytetyt symbolit
VAROITUS!
Viittaa välittömästi uhkaavaan vaaraan.
Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.
VARO!
Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.
OHJE
Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.
Symbolit tuotteessa
Lue käyttöohje
loukkaantumisriskin
pienentämiseksi!
Käytä silmiensuojaimia!
Käytä aina molempia käsiäsi työtä tehdessäsi!
Vanhan laitteen kierrätysohjeet (katso sivu 101)!
Suojausluokka II
CE-merkintä
Turvallisuusasiaa
VAROITUS!
Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti:
- koneen käyttöohje,
– sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumenttinro: 315915),
- käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset.
Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua. Sähkötyökalua saa käyttää vain
- määräystenmukaiseen käyttötarkoitukseen.
– sen ollessa teknisesti moitteettomassa kunnossa.
Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.
Määräystenmukainen käyttö
Timanttireikäleikkuri BWE 16-9 14 on tarkoitettu
- ammattikäyttöön teollisuudessa ja työpajoissa,
- vapaalla käsiohjauksella suoritettavaan läpi- ja umpireikien tekemiseen luonnonkiveen, betoniin ja muihin samantyyppisiin materiaaleihin käyttämällä timanttireikäleikkuria vesisyötöllä,
- käytettäväksi tässä käyttöohjeessa mainitun työkalun kanssa. Sallittua kehänopeutta ja suurinta työkalun halkaisijaa ei saa ylittää.
Reikien leikkuuta koskevat yhteiset turvallisuusohjeet
VAROITUS!
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.
Tämä sähkötyökalu on tarkoitettu reikäleikkuriksi. Lue ja käy läpi kaikki turvallisuusohjeet, käyttöohjeet ja muut ohjeet sekä kuvat ja tiedot, jotka toimitetaan koneen mukana. Mikäli et noudata kaikkia seuraavia ohjeita, saatat saada sähköiskun, aiheuttaa tulipalon ja/tai loukkaantua vakavasti.
Tämä sähkötyökalu ei sovellu hiontaan, hi omapaperihiontaan, teräsharjojen käyttöön, kiillottamiseen tai katkaisuhiontaan. Tämän sähkötyökalun käyttö muihin käyttötarkoi tuksiin, kuin mihin se on suunniteltu, saattaa aiheuttaa vaaratilanteita ja loukkaantumisia.
- Älä käytä sähkötyökalua tarkoituksiin, joihin valmistaja ei ole sitä nimenomaisesti suunnitellut ja tarkoittanut. Muunlainen käyttö voi johtaa hallinnan menetykseen ja aiheuttaa vakavan loukkaantumisen.
- Älä käytä mitään käyttötyökaluja, joita valmistaja ei ole hyväksynyt tai määrittänyt nimenomaan tälle sähkötyökalulle. Vaikka pystyt kiinnittämään lisävarusteen tai tarvikkeen sähkötyökaluun, kokonaisuus ei välttämättä ole käytön kannalta turvallinen.
■ Vaihtotyökalun ulkohalkaisijan ja paksuuden tulee vastata sähkötyökalun mittatietoja. Vääränkokoisia vaihtotyökaluja ei voida suojata tai hallita riittävästi.
■ Hiomalaikan, hiomalautasen tai muun hiomatarvikkeen tulee sopia tarkasti sähkötyökalun hiomakaraan.
Vaihtotyökalut, jotka eivät sovi tarkasti sähkötyökalun hiomakaraan, pyörivät epätasaisesti, tärisevät voimakkaasti ja voivat johtaa koneen hallinnan menettämiseen.
Käyttötyökalun kiinnityksen mittojen täytyy vastata sähkötyökalun kiinnitysvälineiden mittoja. Käyttötyökalut, joita ei kiinnitetä sähkötyökaluun mittatarkasti, pyörivät epätasaisesti, tärisevät voimakkaasti ja saattavat johtaa sähkötyökalun hallinnan menettämiseen.
- Älä käytä vioittuneita vaihtotyökaluja. Tarkista aina ennen koneen käyttöä, ettei vaihtotyökalussa ole säröjä tai halkeamia ja ettei hiomalaikka ole kulunut. Jos sähkötyökalu tai vaihtotyökalu putoaa, tarkista sen kunto. Käytä vain hyväkuntoisia ja ehjiä vaihtotyökaluja. Kun olet tarkistanut ja asentanut vaihtotyökalun, pysyttele poissa pyörivän vaihtotyökalun tasosta ja varmista, että myös lähistöllä olevat henkilöt toimivat samoin, ja anna koneen käydä maksimi nopeudella noin minuutin ajan. Vioittuneet vaihtotyökalut menevät yleensä rikki tässä ajassa.
Käytä henkilökohtaisia suojavarusteita. Käytä käyttökohteesta riippuen kokokasvonaamaria, silmiensuojainta tai suojalaseja. Jos olosuhteet niin vaativat, käytä pölynaamaria, kuulonsuojaimia, suojakäsineitä tai erikoissuojavaatetta, joka suojaa pieniltä hioma- ja materiaalihiukkasilta. Suojaa silmät lenteleviltä vierailta esineiltä tms., joita voi syntyä erilaisessa käytössä. Pölynaamarin tai hengityssuojaimen tulee suodattaa käytön aikana syntyvä pöly. Pidempiaikainen voimakkaalle melulle altistuminen saattaa vaikuttaa heikentävästi kuuloon.
Varmista, että muut henkilöt pysyvät riittävän kaukana työalueelta. Jokaisen, joka tulee työalueelle, tulee käyttää henkilökohtaista suojavarustusta.
Työstettävästä pinnasta irtoavat kappaleet tai murtuneen vaihtotyökalun osat saattavat sinkoutua kauemmaksi ja aiheuttaa loukkaantumisia myös varsinaisen työalueen ulkopuolella.
- Pidä kiinni koneesta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa sähkötyökalu voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös koneen metalliosat jännitteisiksi ja johtaa sähköiskuun.
■ Pidä verkkojohto etäällä pyörivistä käyttötyökaluista. Jos menetät koneen hallinnan, käyttötyökalu saattaa osua verkkojohtoon ja katkaista sen tai tarttua kiinni johonkin, tai saatat satuttaa kätesi tai käsivartesi pyörivään käyttötyökaluun. - Älä laske sähkötyökalua käsistäsi, ennen kuin se on täydellisesti pysähtynyt. Pyörivä vaihtotyökalu saattaa koskettaa laskualustaa, jolloin voit menettää sähkötyökalun hallinnan.
- Älä kanna koskaan käynnissä olevaa sähkötyökalua. Koskettaessaan vahingossa vaihtotyökalua vaatteet voivat tarttua siihen kiinni ja vaihtotyökalu saattaa porautua käyttäjän kehoon.
■ Puhdista säännöllisesti sähkötyökalun tuuletusaukot. Moottorin puhallin imee pölyä koteloon, ja jos metallipölyä kerääntyy runsaasti, seurauksena voi olla sähköisiä vaaratilanteita. - Älä käytä sähkötyökalua palavien materiaalien lähellä. Tällaiset aineet voivat syttyä palamaan kipinöiden vaikutuksesta.
Takapotku ja siihen liittyvät turvallisuusohjeet
Takapotku on koneen äkillinen reaktio, jonka aiheuttaa vaihtotyökalun, kuten hiomalaikan, hiomalautasen, teräsharjan tms. kiinnitakertuminen tai -juuttuminen.
Takertuessaan kiinni tai jumittuessaan pyörivä sähkötyökalu pysähtyy äkillisesti. Tällöin hallitsematon sähkötyökalu sinkoutuu kiinnitarttumiskohdasta vaihtotyökalun pyörimissuunnan vastaiseen suuntaan.
Jos esim. hiomalaikka tarttuu kiinni tai jumittuu työkappaleeseen, niin hiomalaikan reuna, joka painautuu työkappaleeseen, voi juuttua kiinni, jolloin hiomalaikka irtoaa tai aiheuttaa takapotkun. Hiomalaikka liikkuu silloin koneen käyttäjää kohti tai poispäin käyttäjästä riippuen laikan pyörimissuunnasta kiinnijuuttumiskohdassa. Tällöin hiomalaikat saattavat myös murtua.
Takapotkun aiheuttaa sähkötyökalun väärinkäyttö tai käyttö väärään käyttötarkoitukseen. Takapotku voidaan estää sopivin varotoimenpitein, kuten seuraavissa ohjeissa neuvotaan.
- Pidä sähkötyökalusta kiinni tukevalla otteella ja pidä kehosi ja käsivartesi sellaisessa asennossa, että pystyt hallitsemaan takapotkun voimat. Mikäli mahdollista, käytä aina lisäkahvaa, jotta voit hallita mahdollisimman hyvin takapotkun voiman tai reaktiomomentin. Koneen käyttäjä pystyy hallitsemaan takapotkun ja reaktiovoimat noudattamalla sopivia varotoimenpiteitä.
- Älä vie koskaan kättä pyörivän vaihtotyökalun lähelle. Vaihtotyökalu voi luiskahtaa käden päälle takapotkun sattuessa.
■ Varo asettumasta alueelle, jonne sähkötyökalu liikkuu takapotkun sattuessa. Takapotku pakottaa sähkötyökalun vastakkaiseen suuntaan kuin hiomalaikan liike jumittumiskohdassa.
■ Työskentele erittäin varovasti kulmien, terävien reunojen tms. alueella. Estä vaihtotyökalun ponnahtaminen takaisin työstettävästä kohteesta ja kiinnijuuttuminen. Pyörivällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen. Tämä aiheuttaa takapotkun tai kone riistäytyy hallinnasta.
- Älä käytä ketju- tai hammastettua sahanterää. Tällaiset vaihtotyökalut aiheuttavat usein takapotkun tai sähkötyökalun hallinnan menettämisen.
ESINEVAHINGOT!
Verkkojännitteen ja jännitetietojen tulee olla samat kuin tyyppikilvessä.
Melu ja tärinä
OHJE
Katso A-painotettu melutaso ja tärinän kokonaisarvot taulukosta "Tekniset tiedot".
Melu- ja tärinäarvot on mitattu standardin EN 62841 mukaan.
VAROITUS!
Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.
OHJE
Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 62841 normitetun
mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tsoa sähkötyökalun pääasiallisessa käyttötarkoituksessa.
Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi.
Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei varsinaisesti käytössä. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi.
Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja käyttötyökalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.
VARO!
Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.
Tekniset tiedot
| Tuotetyyppi BWE 16-9 14 | ||
| Tuote Timanttireikäleikkuri | ||
| Verkkojännite V/Hz 220-240 / 50-60 | ||
| Suojausluokka | ☐ / II | |
| Ottoteho W 1600 | ||
| Antoteho W 950 | ||
| Tyhjäkäyntikierrosluku r/min 3500-9000 | ||
| Nimellinen tyhjäkäyntikierrosluku r/min 10400 | ||
| Työkalun kiinnitys ∅ M14 | ||
| Kiinnityskaulan halkaisija | kg | 43 |
| Timanttireikäleikkurin ∅ | mm | max. 14 |
| Vesiliitäntä | mm | 12" (itsesulkeutuvalle pikaliittimelle), max. 6 bar |
| Paino "FLEX-menettelyn 01" mukaan (ilman johtoa) | mm | 3,0 |
| A-painotettu melutaso standardin EN 62841 mukaan (ks. "Melu ja tärinä"): | ||
| Äänenpainetaso L_pA | dB(A) | 85 |
| Äänitehotaso L_WA | dB(A) | 93 |
| Epävarmuus K | db | 3,0 |
| Tärinän kokonaisarvo standardin EN 62841 mukaan (ks. "Melu ja tärinä"): | ||
| Tärinäarvo a_h leikattaessa luonnonkiveä | m/s ^2 | 4,67 |
| Epävarmuus K | m/s ^2 | 1,5 |

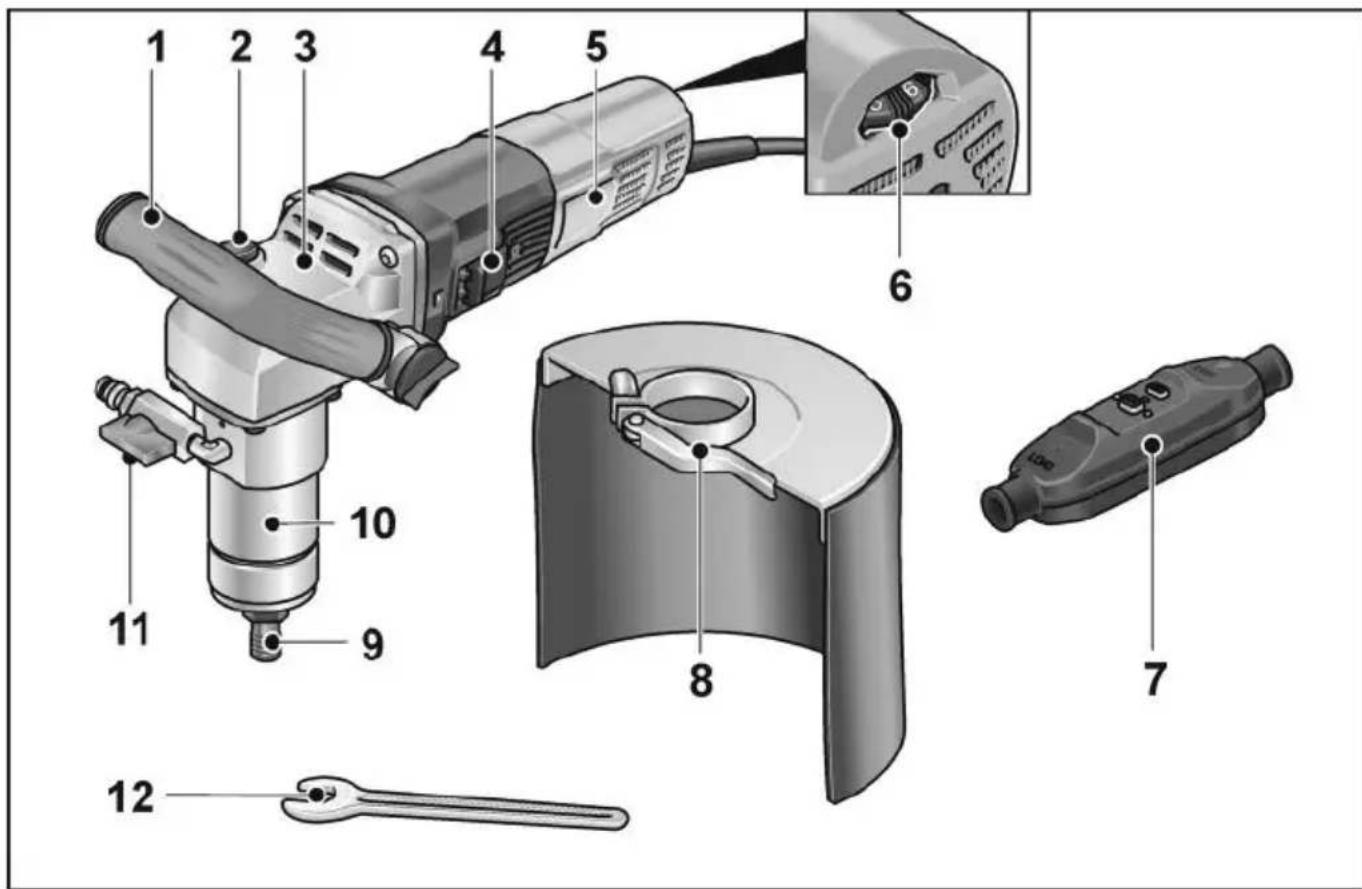

Kuva koneesta
Karan lukitsemiseen työkaluterää vaihdettaessa.
3 Vaihteistokotelo
4 Käynnistyskytkin
Koneen käynnistämiseen ja pysäyttämiseen.
5 Tyyppikilpi
6 Kierrosluvun esivalintapyörä
7 Liitäntäjohto ja PRCD-suojakytkin
8 Veden roiskesuoja
9 l s t u k k a
10 Kiinnityskaula
11 Vesiliitäntä ja sulkuventtiili
12 Kiintoavain koko 17
Käyttöohjeet
VAROITUS!
Irrota verkkopistoke ennen kaikkia sähkötyökaluun kohdistuvia töitä.
Ennen käyttöönottoa
Ota sähkötyökalu ja tarvikkeet pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.
Jännitteensaannin liitäntä
VAROITUS!
Näiden koneiden käyttö on sallittu vain mukana toimitetun PRCD-kytkimen kanssa. PRCD-kytkin on tarkastettava aina ennen jokaista käyttökertaa.
HUOMAUTUS
Varmista ennen PRCD-kytkimen käyttöä, että sähkötyökalu on sammutettu.

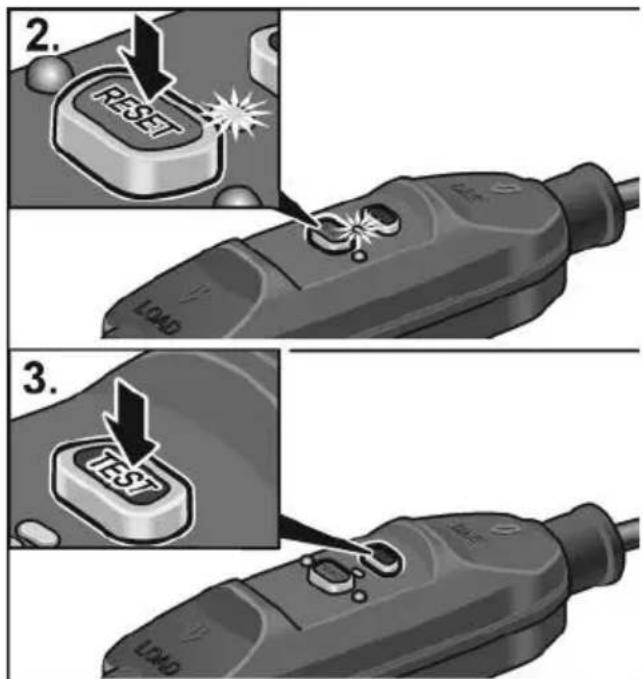

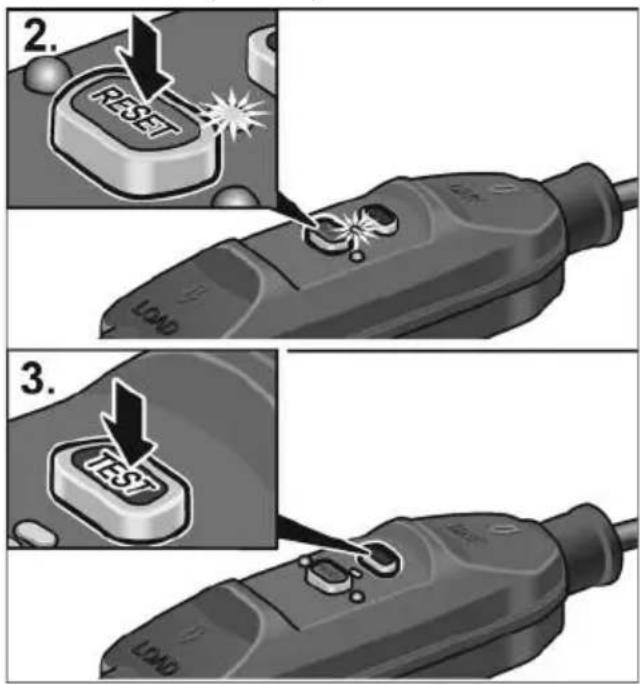

Tarkastus ennen jokaista käyttökertaa:
- Liitä verkkopistoke pistorasiaan.
- Paina "RESET"-painiketta. Punaisen merkkivalon pitää syttyä.
-
Paina "TEST"-painiketta. PRCD-kytkimen pitää kytkeytyä pois päältä, jolloin merkkivalo sammuu.
-
Kun painat uudelleen "RESET"-painiketta, kone pitää pystyä kytkemään päälle.
VAROITUS!
Jos PRCD-kytkin kytkeytyy toistuvasti pois päältä, kun kone käynnistetään, tai jos PRCD-kytkin ei aktivoidu, irrota kone välittömästi verkkovirrasta. Käyttöä ei saa jatkaa. PRCD-kytkimen saa vaihdattaa vain valmistajan valtuuttamassa huoltoliikkeessä.
Vesiliitännän toteutus
VAROITUS!
Pidä vesi etäällä sähkötyökalusta ja työskentelyalueella olevista ihmisistä. Koneen saa ottaa käyttöön vain, jos se on liitetty asianmukaisesti vedensyöttöön. Tarkasta säännöllisesti tiivisteiden, sulkuventtiilin ja liitäntäkappaleiden moitteeton toiminta.

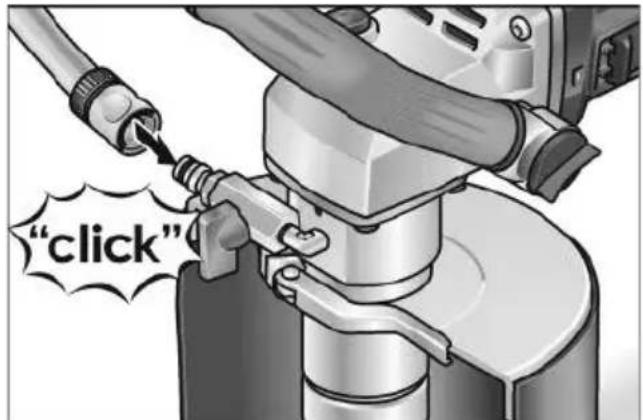

Kiinnitä 1/2" vesiletku tavallisella itselukittuvalla pikaliittimellä.
■ Avaa sulkuventtiili vasta käyttöpaikalla ja kun työkalu on käynnissä.
- Irrottaessasi letkua huolehdi siitä, ettei vettä pääse koneeseen.
Timanttireikäleikkurin kiinnitys tai vaihto
VAROITUS!
Irrota verkkopistoke ennen kaikkia sähkötyökaluun kohdistuvia töitä.

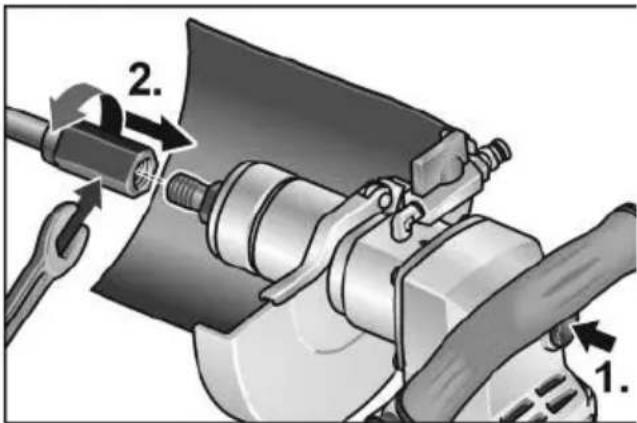

■ Irrota verkkopistoke.
■ Pidä istukasta kiinni mukana toimitetulla kiintoavaimella 17.
■ Kierrä timanttireikäleikkuri kiinni karaan.
- Kiristä timanttireikäleikkuri toisella kiintoavaimella 19.
Toimintatesti:
■ Liitä verkkopistoke pistorasiaan.
Käynnistä sähkötyökalu (ilman lukitustoimintoa) ja anna sen käydä noin 30 sekuntia. Tarkasta, ettei ole epätasapainoa tai tärinää.
■ Kytke sähkötyökalu pois päältä.

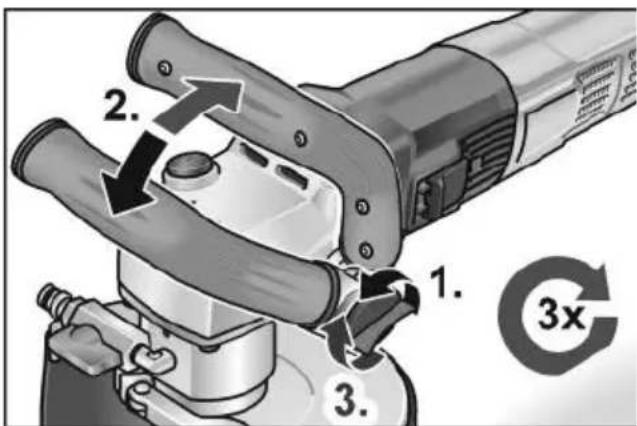

Lisäkahvan säätö

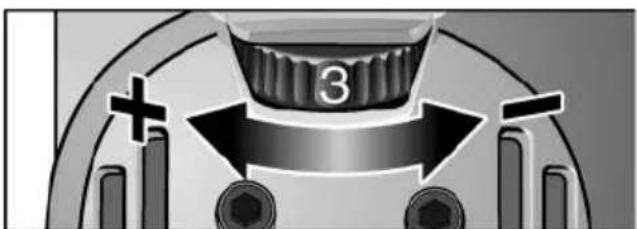

Kierrosnopeuden valinta
Valitse työhön sopiva kierrosnopeus asettamalla säätöpyörä tarvittavan nopeuden kohdalle.

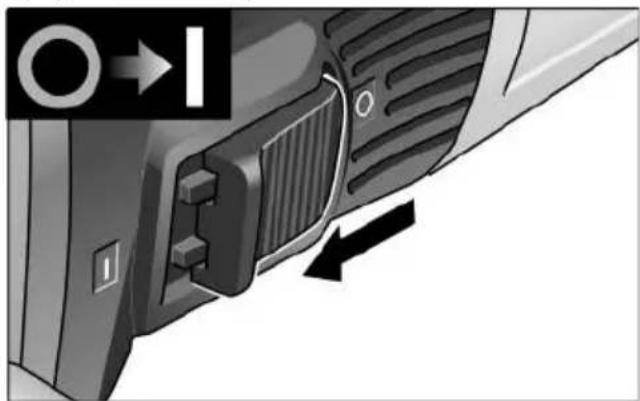

Sähkötyökalun käynnistys ja pysäytys
Lyhytaikainen käyttö ilman lukitustoimintoa
■ Työnnä käynnistyskytkin eteen ja pidä siitä kiinni.
■ Pysäytä kone vapauttamalla käynnistyskytkin.

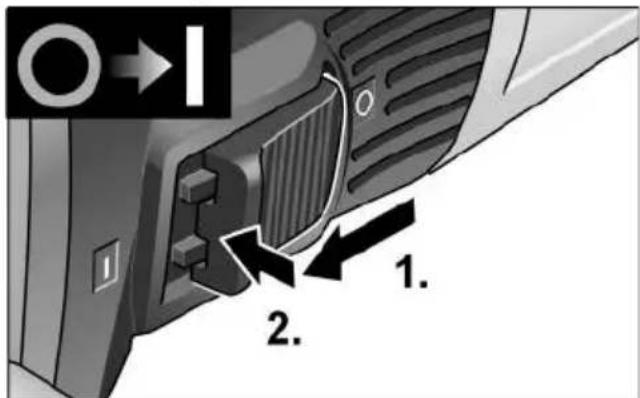

Pitempi työjakso lukitustoiminnolla
i OHJE
Päälle kytketty kone ei käynnisty uudelleen sähkökatkon jälkeen.
Työnnä käynnistyskytkin eteen ja lukitse se painamalla kytkimen etuosasta.

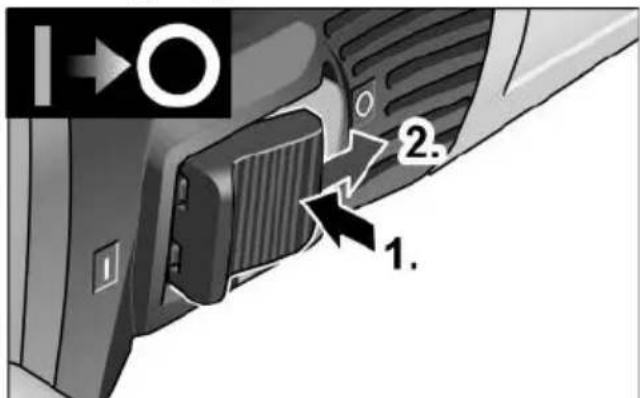

Koneen pysäytys:
■ Pysäytys: avaa lukitus painamalla käynnistyskytkimen takaosasta.
i
OHJE
Kone kytkeytyy automaattisesti pois päältä lyhytaikaisen ylikuormituksen seurauksena.
Työnteon jatkamiseksi kytke kone tällöin pois päältä ja takaisin päälle.
Ylikuormituksen seurauksena ylikuormittuneen koneen kierrosnopeus laskee automaattisesti, kunnes kone on jäähtynyt riittävästi. Tämän jäähdytysvaiheen päättyessä kone kytkeytyy automaattisesti pois päältä.
Työnteon jatkamiseksi kytke kone tällöin pois päältä ja takaisin päälle.
Huelto ja hoito
[NO TEXT]
VAROITUS!
Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
i
OHJE
Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosat. Käytettäessä muiden valmistajien hiiliä valmistajan myöntämä takuu ei enää ole voimassa.
Puhdistus
△
VAROITUS!
Älä käytä vettä tai nestemäisiä puhdistusaineita.
■ Puhalla koneen sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein.
■ Puhdista laikansuoja tai ohjainpöytä kuivalla paineilmalla. Harjaa pinttynyt lika pois siveltimellä tai harjalla.
Korjaukset
Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.
i
OHJE
Älä avaa moottorikotelon ruuveja takuuajan aikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.
Varaosat ja tarvikkeet
Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme: www.flex-tools.com
Kierrätysohjeita
[NO TEXT]
VAROITUS!
Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.
Vain EU-maat
Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!
Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.
i
OHJE
Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!
C
€-Vaatimustenmukaisuus
Vaatimustenmukaisuusvakuutus on tämän käyttöohjeen liitteenä I.
Vastuun poissulkeminen
Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää.
Valmistaja ja valmistajan edustaja eivät vastaa vahingoista, joiden syynä on ohjeiden vastainen käyttö tai koneen käyttö muiden kuin valmistajan tuotteiden kanssa.
