BEDIENUNGSANLEITUNG BWE 16-9 14 Flex
de Originalbetriebsanleitung .... 3
en Original operating instructions 12
Symbole am Produkt 3
Zu Ihrer Sicherheit 3
Geräusch und Vibration 6
Technische Daten 7
Auf einen Blick 8
Gebrauchsanweisung 9
Wartung und Pflege 11
Entsorgungshinweise 11
C €-Konformität 11
Haftungsausschluss....11
Verwendete Symbole
WARNUNG!
Bezeichnet eine unmittelbar drohende
Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.
VORSICHT!
Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.
HINWEIS
Bezeichnet Anwendungstipps und wichtige Informationen.
Symbole am Produkt
Zur Verringerung eines
Verletzungsrisikos
Bedienungsanleitung lesen!
Augenschutz tragen!
Immer mit zwei Händen arbeiten!
Entsorgungshinweis für das
Altgerät (siehe Seite 11)!
Schutzklasse II
CE Kennzeichnung
Zu Ihrer Sicherheit
WARNUNG!
Vor Gebrauch des Elektrowerkzeuges lesen und danach handeln:
– die vorliegende Bedienungsanleitung,
– die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften-Nr.: 315915),
– die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung.
Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut.
Dennoch können bei seinem Gebrauch
Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen.
Das Elektrowerkzeug ist nur zu benutzen
– für die bestimmungsgemäße Verwendung,
– in sicherheitstechnisch einwandfreiem Zustand.
Die Sicherheit beeinträchtigende Störungen umgehend beseitigen.
Bestimmungsgemäße Verwendung
Der Diamantlochschneider BWE 16-9 14 ist bestimmt
– für den gewerblichen Einsatz in Industrie und Handwerk,
- für die freihandgeführte Herstellung von Durchgangs- und Sacklöchern in Naturstein, Beton und artverwandten Materialien mit Diamantlochschneidern unter Verwendung von Wasser,
– zum Einsatz mit Werkzeug, welches in dieser Anleitung angegeben wird. Die zulässige Umfangsgeschwindigkeit und der maximale Werkzeugdurchmesser dürfen nicht überschritten werden.
Gemeinsame Sicherheitshinweise für Lochschneiden
WARNUNG!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
■ Dieses Elektrowerkzeug ist zu verwenden als Lochschneider. Lesen Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie nicht alle folgenden Anweisungen beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.
■ Dieses Elektrowerkzeug ist nicht geeignet zum Schleifen, Sandpapierschleifen, Arbeiten mit Drahtbürsten, Polieren und Trenn schleifen, Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, könnten Gefährdungen und Verletzungen verursachen.
■ Verwenden Sie das Elektrowerkzeug nicht für eine Funktion, für die es nicht ausdrücklich konstruiert und von seinem Hersteller vorgesehen ist. Solch ein Umbau kann zu einem Verlust der Kontrolle und ernsthaften Körperverletzungen führen.
■ Verwenden Sie kein Einsatzwerkzeug, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und festge legt wurde. Nur weil Sie das Zubehör an ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
■ Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl.
Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.
■ Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
■ Die Maße zur Befestigung des Einsatzwerkzeugs müssen zu den Maßen der Befestigungsmittel des Elektrowerkzeugs passen.
Einsatzwerkzeuge, die nicht passgenau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.
■ Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.
■ Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.
Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
■ Halten Sie das Gerät nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
■ Halten Sie die Netzanschlussleitung von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann die Netzanschlussleitung durchtrennt oder erfasst werden und Ihre Hand oder ihr Arm in das sich drehende Einsatzwerkzeug geraten.
■ Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
■ Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.
■ Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs.
Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
■ Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien.
Funken können diese Materialien entzünden.
Rückschlag und entsprechende Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.
Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück ein-taucht, verfangen und dadurch die Schleif scheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen.
Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerk zeugs. Er kann durch geeignete Vorsichts maßnahmen, wie nachfolgend beschrieben, verhindert werden.
■ Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rück - schlagkräfte abfangen können. Verwen - den Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrol - le über Rückschlagkräfte oder Reaktions - momente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vor - sichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
■ Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge.
Das Einsatzwerkzeug kann sich beim Rück - schlag über Ihre Hand bewegen.
■ Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
■ Verwenden Sie kein Ketten- oder gezähn -tes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.
SACHSCHÄDEN!
Netzspannung und Spannungsangabe auf dem Typschild muss übereinstimmen.
Geräusch und Vibration
i HINWEIS
Werte für den A-bewertete Geräuschpegel sowie die Schwingungsgesamtwerte der Tabelle „Technische Daten“ entnehmen. Die Geräusch- und Schwingungswerte wurden entsprechend EN 62841 ermittelt.
VORSICHT!
Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte.
i HINWEIS
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs.
Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
VORSICHT!
Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen.
Technische Daten
| Produkttyp BWE 16-9 14 | ||
| Produkt Diamantlochschneider | ||
| Netzspannung V / Hz 220-240 / 50-60 | ||
| Schutzklasse | ☐ / II | |
| Leistungsaufnahme W 1600 | ||
| Leistungsabgabe W 950 | ||
| Leerlaufdrehzahl /min 3500-9000 | ||
| Bemessungsleerlaufdrehzahl /min 10400 | ||
| Werkzeugaufnahme ∅ M14 | ||
| Spannhalsdurchmesser | mm 43 | |
| Diamantlochschneider ∅ | mm | max. 14 |
| Wasseranschluss | 12 " (für selbstschließende Schnell kupplung), max. 6 bar | |
| Gewicht entsprechend "FLEX-procedure 01" (ohne Kabel) | kg | 3,0 |
| A-bewerteter Geräuschpegel entsprechend EN 62841 (siehe "Geräusch und Vibration") | ||
| Schalldruckpegel L_pA | dB(A) | 85 |
| Schallleistungspegel L_WA | dB(A) | 93 |
| Unsicherheit K | db | 3,0 |
| Schwingungsgesamtwert entsprechend EN 62841 (Siehe "Geräusch und Vibration") | ||
| Emissionswert a_n beim Schneiden von Naturstein | m/s ^2 | 4,67 |
| Unsicherheit K | m/s ^2 | 1,5 |

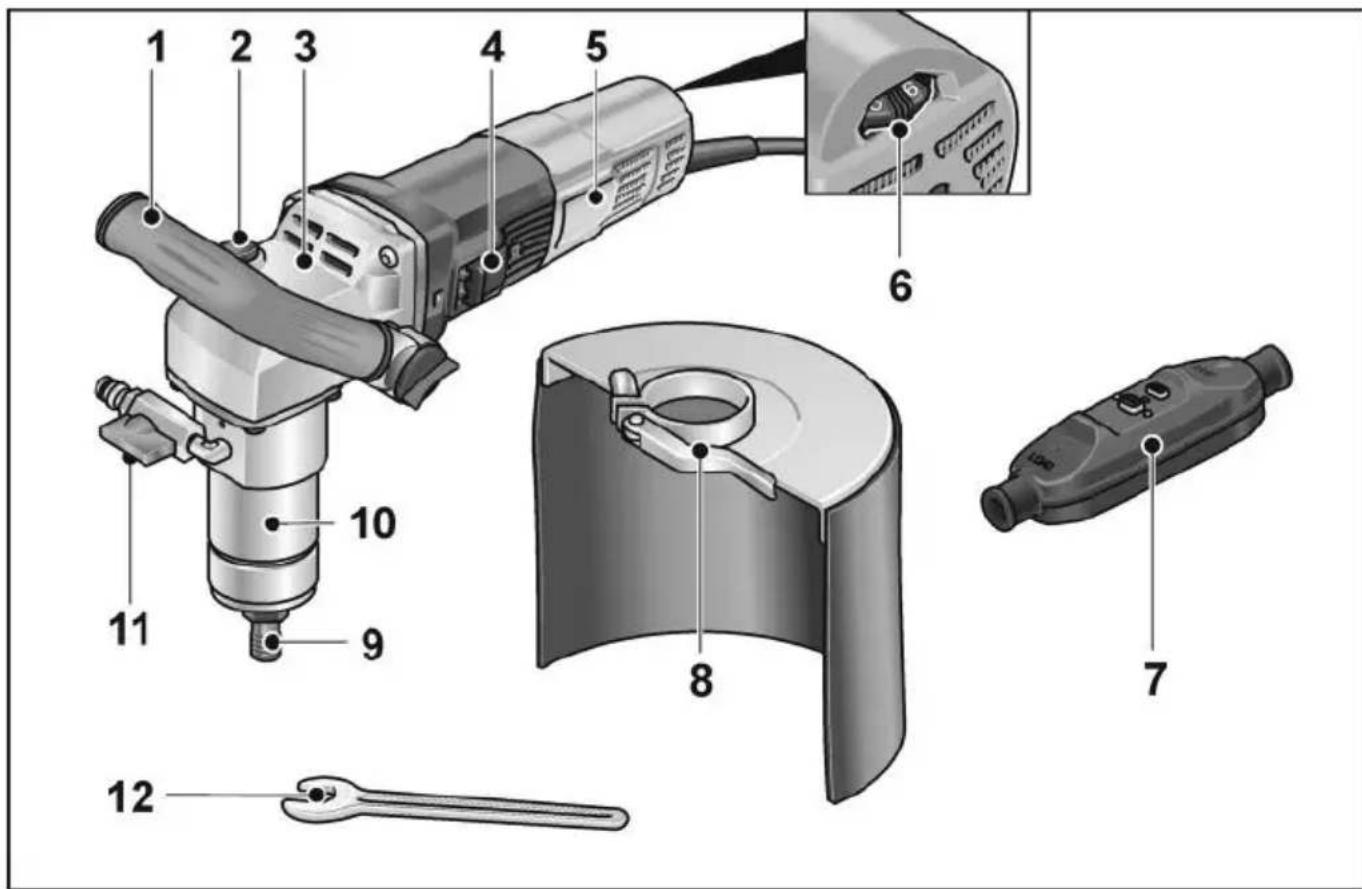

Auf einen Blick
1 Handgriff
2 Spindelarretierung
Zum Feststellen der Spindel beim Werkzeugwechsel.
3 Getriebegehäuse
4 Schalterwippe
Zum Ein- und Ausschalten.
5 Typschild
6 Stellrad für Drehzahlvorwahl
7 Anschlusskabel mit PRCD-Schutzschalter
8 Wasserspritzschutz
9 Werkzeugaufnahme
10 Spannhals
11 Wasseranschluss mit Absperrventil
12 Gabelschlüssel SW 17
Gebrauchsanweisung
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.
Vor der Inbetriebnahme
Elektrowerkzeug und Zubehör auspacken und auf Vollständigkeit der Lieferung und eventuelle Transportschäden kontrollieren.
Anschluss an die Stromversorgung
WARNUNG!
Der Betrieb dieser Maschinen ist nur mit dem mitgelieferten PRCD-Schalter zulässig. Der PRCD-Schalter ist grundsätzlich vor jedem Einsatz zu prüfen.
HINWEIS
Vor Betätigung des PRCD-Schalters prüfen, ob das Elektrowerkzeug ausgeschaltet ist. Prüfung vor jedem Einsatz:
- Netzstecker in Steckdose stecken.


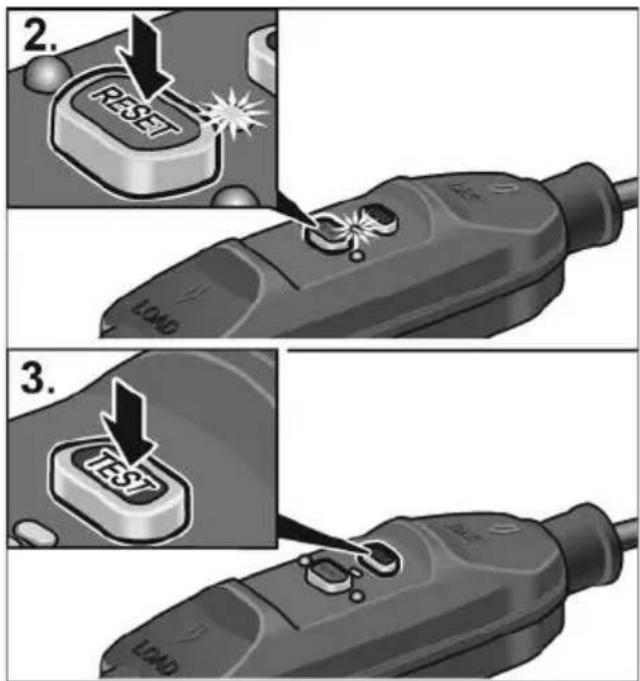

2. RESET 3. TEST-
Taste „RESET“ betätigen. Die rote Kontrollleuchte muss aufleuchten.
-
Taste „TEST“ betätigen. Der PRCD-Schalter muss abschalten, die Kontrollleuchte erlischt.
-
Nach erneuter Betätigung der Taste „RESET“ muss sich die Maschine einschalten lassen.
WARNUNG!
Schaltet der PRCD-Schalter beim Einschalten der Maschine wiederholt ab oder löst der PRCD-Schalter nicht aus, Maschine sofort vom Netz trennen. Ein weiterer Betrieb ist nicht zulässig. Austausch des PRCD-Schalters nur durch den Kundendienst des Herstellers vornehmen lassen.
Wasseranschluss herstellen
WARNUNG!
Wasser vom Elektrowerkzeug und von Personen im Arbeitsbereich fernhalten. Nur ordnungsgemäß an die Wasserversorgung angeschlossene Geräte in Betrieb nehmen. Dichtungen, Absperrhahn und Anschlussstücke regelmäßig auf ordnungsgemäße Funktion überprüfen.


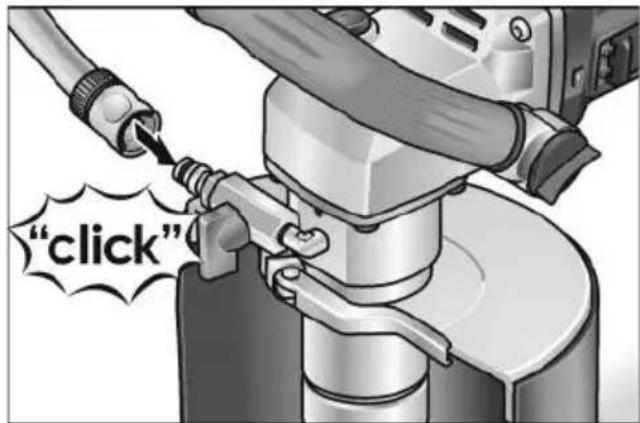

"click"■ Wasserschlauch ½" mit handelsüblicher selbstschließender Schnellkupplung befestigen.
■ Absperrhahn erst am Einsatzort und bei laufendem Werkzeug öffnen.
■ Beim Abnehmen des Schlauches darauf achten, dass kein Wasser in das Gerät läuft.
Diamantlochschneider befestigen oder wechseln
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen.
■ Netzstecker ziehen.

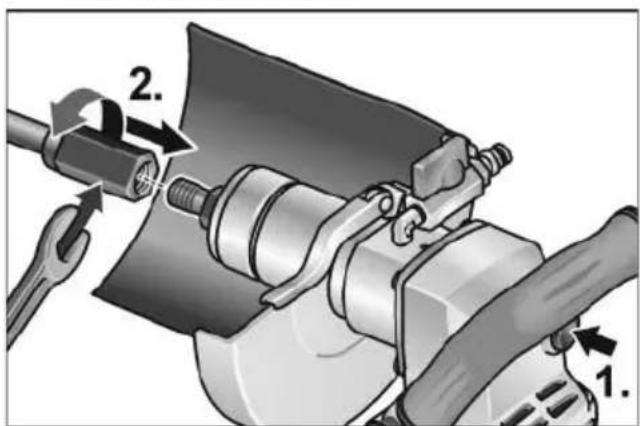

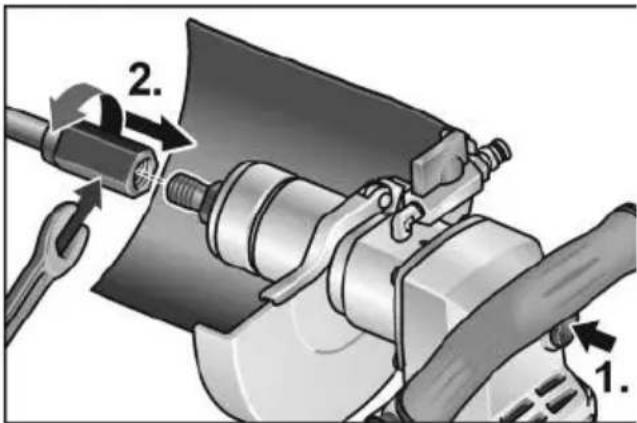

■ Werkzeugaufnahme mit beiliegendem Gabelschlüssel 17 festhalten.
■ Diamantlochschneider auf die Spindel schrauben.
■ Diamantlochschneider mit zweitem Gabelschlüssel 19 festziehen.
Funktionstest:
■ Netzstecker in Steckdose stecken.
Elektrowerkzeug einschalten (ohne Einrasten) und für ca. 30 Sekunden laufen lassen. Auf Unwuchten und Vibrationen kontrollieren.
■ Elektrowerkzeug ausschalten.

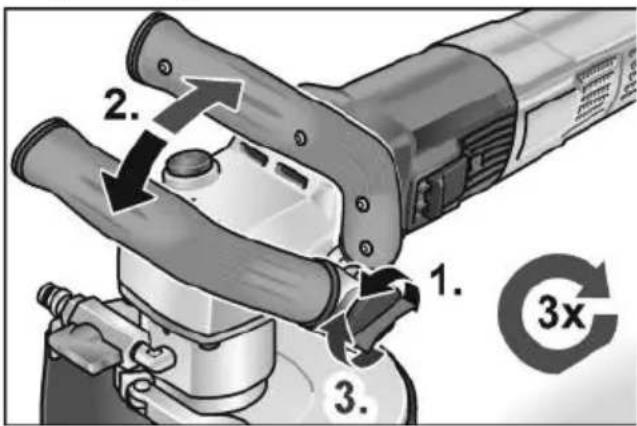

Bügelhandgriff verstellen


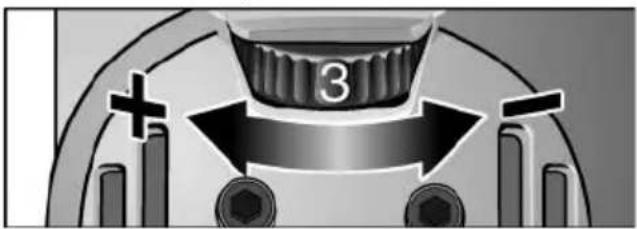

Zum Einstellen der Arbeitsdrehzahl das Stellrad auf den gewünschten Wert stellen.
Kurzzeitbetrieb ohne Einrasten

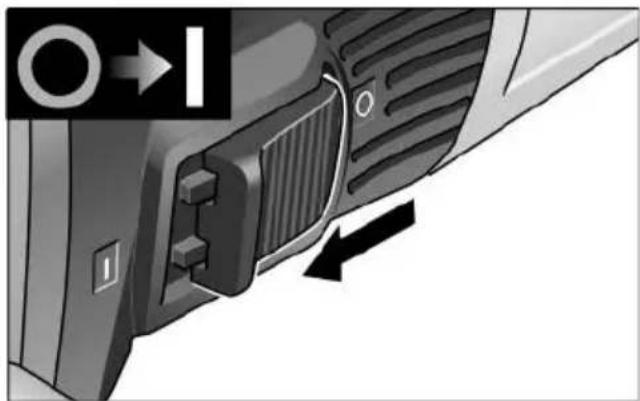

■ Schalterwippe nach vorn schieben und festhalten.
■ Zum Ausschalten Schalterwippe loslassen.
Dauerbetrieb mit Einrasten
i HINWEIS
Nach einem Stromausfall läuft das eingeschaltete Elektrogerät nicht wieder an.


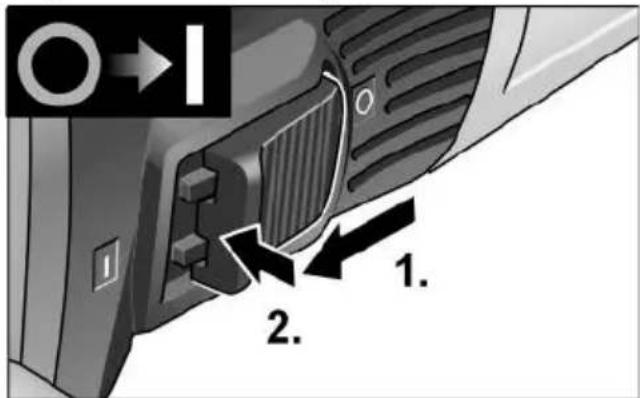

1. 2.■ Schalterwippe nach vorn schieben und durch Druck auf vorderes Ende einrasten. Gerät ausschalten:


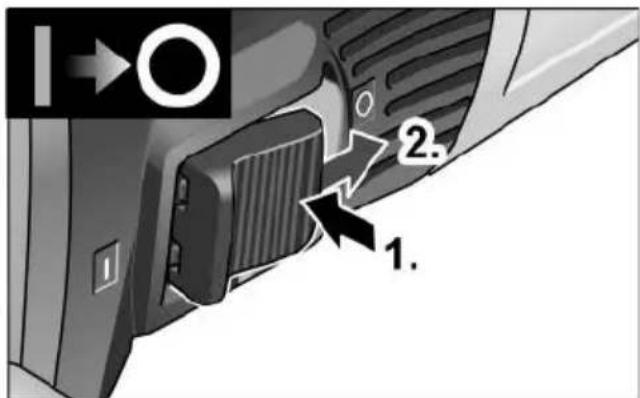

1 2. 1.■ Zum Ausschalten Schalterwippe durch Druck auf hinteres Ende entriegeln.
HINWEIS
Bei kurzzeitiger Überlastung schaltet das Gerät automatisch ab. Zum Weiterarbeiten Gerät aus- und wieder einschalten. Bei Überhitzung durch Überlast im Dauerbetrieb reduziert das Gerät automatisch die Drehzahl, bis das Gerät ausreichend gekühlt ist. Am Ende des Kühlmodus schaltet das Gerät automatisch ab. Zum Weiterarbeiten Gerät aus- und wieder einschalten.
Wartung und Pflege
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen.
HINWEIS
Zum Austausch nur Originalteile des Herstellers verwenden. Bei Verwendung von Fremdfabrikaten erlöschen die Garantieverpflichtungen des Herstellers.
Reinigung
WARNUNG!
Kein Wasser oder flüssige Reinigungsmittel verwenden.
■ Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen.
■ Schutzhaube bzw. Führungstisch mit trockener Druckluft reinigen.
Hartnäckige Anhaftungen mit Pinsel oder Bürste entfernen.
Reparaturen
Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.
HINWEIS
Die Schrauben am Motorgehäuse während der Garantiezeit nicht lösen. Bei Nichtbeachtung erlöschen die Garantieverpflichtungen des Herstellers.
Ersatzteile und Zubehör
Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com
Entsorgungshinweise
WARNUNG!
Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen.
Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
HINWEIS
Über Entsorgungsmöglichkeiten beim Fachhändler informieren!
€-Konformität
Die Konformitätserklärung ist als Anhang I in dieser Bedienungsanleitung enthalten
Haftungsausschluss
Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.
Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.
